1 ENERGIA NUCLEAR María-Teresa Estevan Bolea Directora General de SITESA INGENIEROS Madrid, 29 de octubre de 2009 ANAVAM La energía nuclear

2 ENERGIA NUCLEAR Cualquier estrategia energética se apoya en tres principios: Garantía de suministro Economía, es decir, conseguir los costos más bajos posible Protección del medio ambiente Estos principios informan la política energética de la Unión Europea y también la española. En el caso de las Centrales nucleares, por encima de estos principios se sitúa la garantía de la seguridad. María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS 2

3 El concepto de seguridad es dinámico y se ha ido desarrollando a lo largo el siglo XX conforme evolucionaba la tecnología nuclear. Tiene un enfoque integral y abarca los aspectos internos y los externos que la configuran. Está ligado a otro concepto denominado “cultura de seguridad” y tiene tres componentes: Tecnológico: área nuclear y área eléctrica ( turbina, generador, equipo eléctrico) Garantía de calidad, cualificación del personal, experiencia operativa. DEFENSA EN PROFUNDIDAD Garantía de seguridad externa: líneas eléctricas y sistema eléctrico. Además se debe garantizar la protección física de toda la instalación, completa, no solo de la zona protegida. 3 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS ENERGIA NUCLEAR

4 Las centrales nucleares están operando una media de 7500 - 8000 horas/año a plena potencia, en general y con excelentes condiciones de seguridad y muy altos rendimientos. Altos factores de carga Reducción del periodo de recarga del combustible Incrementos de potencia Mayor enriquecimiento del combustible en el isótopo fisible Renovación del personal técnico de las plantas Estas circunstancias requieren prestar cada vez más atención a la seguridad, disponiendo de múltiples niveles de protección, que el CSN vigila y supervisa continuamente. 4 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS ENERGIA NUCLEAR

5 Las tecnologías utilizadas, incluso en las centrales más antiguas, son bastante actuales. La renovación de equipos y sistemas es continua. De hecho, las centrales que llevan más años en operación ya han sobrepasado en renovaciones tecnológicas y mantenimiento la inversión inicial que supuso la construcción. Gran parte de los equipos y sistemas de las centrales no son los originales. Son nuevos 5 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS ENERGIA NUCLEAR

6 En definitiva, la energía nuclear necesita, ante todo, SEGURIDAD Y CONOCIMIENTO. Seguridad en su más amplio sentido y conocimiento de los aspectos relacionados con la generación de energía y no sólo de la nuclear, además de una necesaria y suficiente comunicación. La asignatura pendiente es la COMUNICACIÓN. Como se dice en Europa “knowledge is the key”. Pero dicho esto, creo que el verdadero problema de la energía nuclear es social. 6 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS ENERGIA NUCLEAR

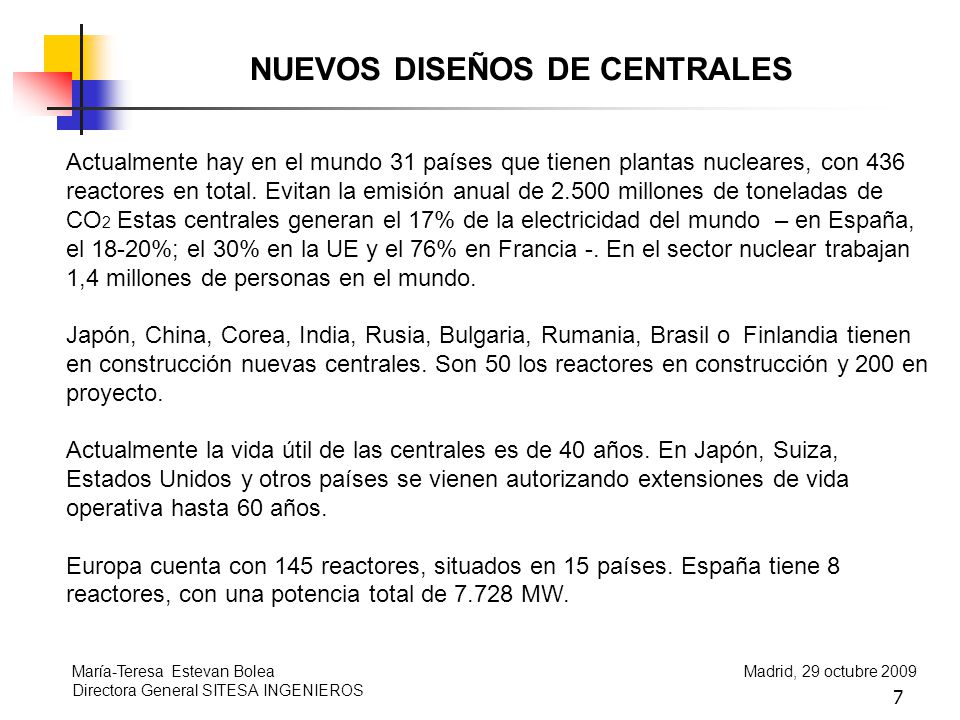

7 Actualmente hay en el mundo 31 países que tienen plantas nucleares, con 436 reactores en total. Evitan la emisión anual de 2.500 millones de toneladas de CO 2 Estas centrales generan el 17% de la electricidad del mundo – en España, el 18-20%; el 30% en la UE y el 76% en Francia -. En el sector nuclear trabajan 1,4 millones de personas en el mundo. Japón, China, Corea, India, Rusia, Bulgaria, Rumania, Brasil o Finlandia tienen en construcción nuevas centrales. Son 50 los reactores en construcción y 200 en proyecto. Actualmente la vida útil de las centrales es de 40 años. En Japón, Suiza, Estados Unidos y otros países se vienen autorizando extensiones de vida operativa hasta 60 años. Europa cuenta con 145 reactores, situados en 15 países. España tiene 8 reactores, con una potencia total de 7.728 MW. NUEVOS DISEÑOS DE CENTRALES 7 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS

8 NUEVAS CENTRALES La consideración de construcción de nuevas centrales nucleares en el mundo está cimentándose en los siguientes pilares: Conciencia clara de la seguridad de operación de estas plantas. Bajo coste del kWh nuclear. Ausencia de emisión de gases de efecto invernadero. Almacenamiento definitivo de los residuos de alta actividad radiológica tecnológicamente resuelto. Diversificación de la generación eléctrica, garantía de suministro. Desarrollo de nuevos reactores (avanzados, pasivos y modulares) más seguros y baratos. El EPR europeo: FINLANDIA, FRANCIA, ESTADOS UNIDOS Y OTROS MODELOS. 8 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS NUEVOS DISEÑOS DE CENTRALES

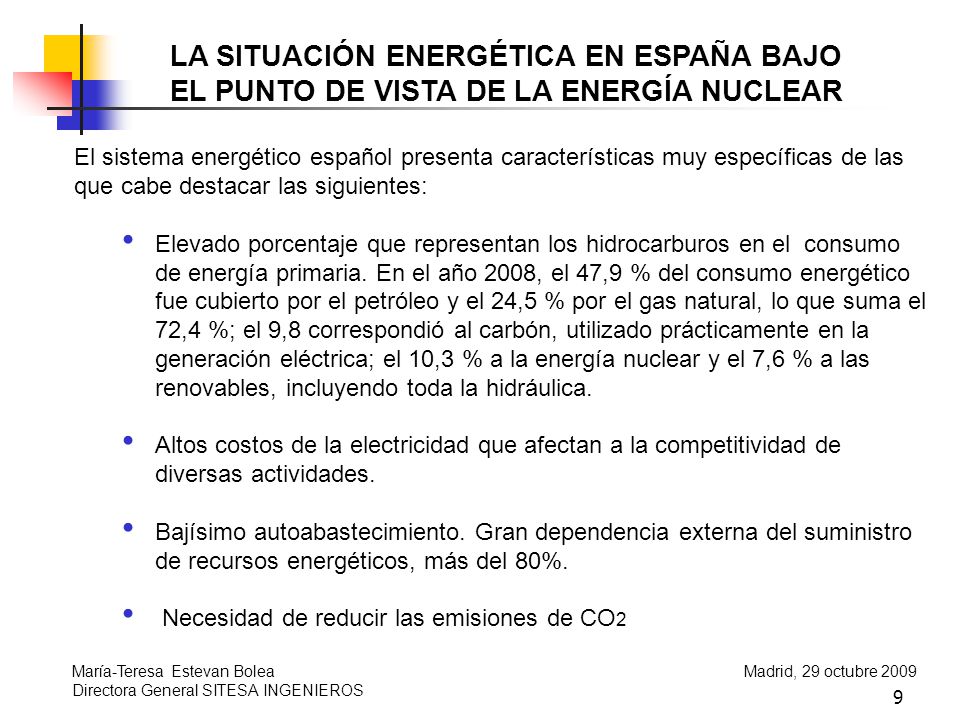

9 El sistema energético español presenta características muy específicas de las que cabe destacar las siguientes: Elevado porcentaje que representan los hidrocarburos en el consumo de energía primaria. En el año 2008, el 47,9 % del consumo energético fue cubierto por el petróleo y el 24,5 % por el gas natural, lo que suma el 72,4 %; el 9,8 correspondió al carbón, utilizado prácticamente en la generación eléctrica; el 10,3 % a la energía nuclear y el 7,6 % a las renovables, incluyendo toda la hidráulica. Altos costos de la electricidad que afectan a la competitividad de diversas actividades. Bajísimo autoabastecimiento. Gran dependencia externa del suministro de recursos energéticos, más del 80%. Necesidad de reducir las emisiones de CO 2 LA SITUACIÓN ENERGÉTICA EN ESPAÑA BAJO EL PUNTO DE VISTA DE LA ENERGÍA NUCLEAR 9 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS

10 CARACTERÍSTICAS DE LAS PLANTAS PARA GARANTIZAR EL SUMINISTRO En el ámbito de la electricidad, necesitamos centrales eléctricas que operen en base, es decir, más de 6.000 horas/año porque esa es la demanda eléctrica que tenemos y hay que recordar que no se puede confundir demanda con potencia, error frecuente. DEMANDA / POTENCIA LA ELECTRICIDAD NO SE PUEDE ALMACENAR CAPACIDAD NO UTILIZADA –NO ES OCIOSA– SOLO UTILIZADA EN PUNTAS Y DEMANDAS ELEVADAS. Es interesante examinar la curva de carga y el funcionamiento medio de las diferentes tecnologías. 10 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS LA SITUACIÓN ENERGÉTICA EN ESPAÑA BAJO EL PUNTO DE VISTA DE LA ENERGÍA NUCLEAR

11 Curva de carga tipo 11 Fuente: Red Eléctrica de España María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS LA SITUACIÓN ENERGÉTICA EN ESPAÑA BAJO EL PUNTO DE VISTA DE LA ENERGÍA NUCLEAR

12 12 Funcionamiento medio de las distintas centrales de producción de electricidad en España en 2005 Hay una estrecha relación entre horas de funcionamiento y costos 7.305 6.733 4.907 3.869 2.1212.068 1.167 3.764 0 1.000 2.000 3.000 4.000 5.000 6.000 7.000 8.000 Nuclear Carbón Resto Reg. Esp (*) Ciclo combinado Fuel/gas Eólica Hidráulica Global (**) (*) Cogeneración, minihidráulica, biomasa, residuos (**) Producción total/ potencia total instalada Horas María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS LA SITUACIÓN ENERGÉTICA EN ESPAÑA BAJO EL PUNTO DE VISTA DE LA ENERGÍA NUCLEAR

13 13 Funcionamiento medio por tecnologías España 2006 Fuente: UNESA y Red Eléctrica de España (*) Cogeneración, minihidráulica, biomasa, residuos (**) Producción total / potencia total instalada María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS LA SITUACIÓN ENERGÉTICA EN ESPAÑA BAJO EL PUNTO DE VISTA DE LA ENERGÍA NUCLEAR

14 14 Funcionamiento medio de las distintas centrales de producción de electricidad en España en 2007 Fuente: UNESA y Red Eléctrica de España (**) Producción total / potencia total instalada (*) Cogeneración, minihidráulica, biomasa, residuos María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS LA SITUACIÓN ENERGÉTICA EN ESPAÑA BAJO EL PUNTO DE VISTA DE LA ENERGÍA NUCLEAR

15 POTENCIAS DISPONIBLES Tenemos, en toda España, instalados a finales del año 2008, 95.935 MW, de los cuales 18.637 son hidráulicos, 16.018 eólicos y 4.285 de otras renovables, además de 7.173 MW en cogeneración. La potencia de renovables sólo puede generar electricidad unas 2.500 horas/año máximo. 15 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS LA SITUACIÓN ENERGÉTICA EN ESPAÑA BAJO EL PUNTO DE VISTA DE LA ENERGÍA NUCLEAR

16 DIVERSIFICACIÓN COMO GARANTÍA DE SUMINISTRO Todas las fuentes de energía son necesarias. La seguridad de los abastecimientos exige la mayor diversificación posible de recursos y tecnologías. No procede efectuar comparaciones, pero sí es necesario resaltar que las crecientes demandas eléctricas se cubren y se cubrirán en los próximos años con combustibles fósiles –carbón, petróleo y gas- y con energía nuclear ya que cada vez más las demandas eléctricas en España son de base (es decir, las aportadas por centrales que operan en base, con regímenes de funcionamiento de más de 6.000 horas/año). 16 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS LA SITUACIÓN ENERGÉTICA EN ESPAÑA BAJO EL PUNTO DE VISTA DE LA ENERGÍA NUCLEAR

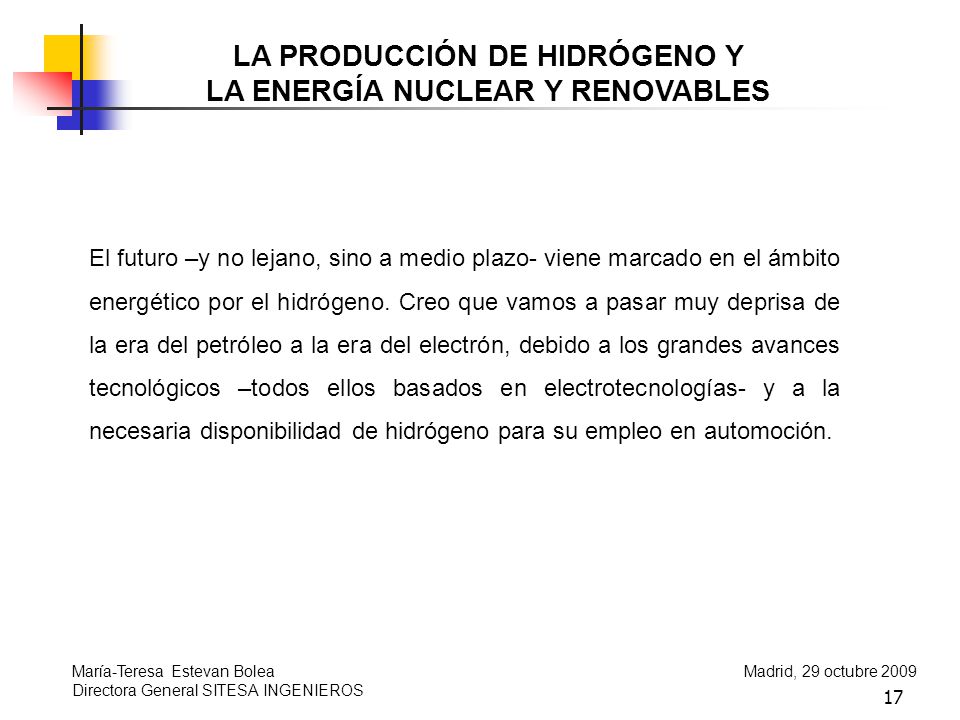

17 El futuro –y no lejano, sino a medio plazo- viene marcado en el ámbito energético por el hidrógeno. Creo que vamos a pasar muy deprisa de la era del petróleo a la era del electrón, debido a los grandes avances tecnológicos –todos ellos basados en electrotecnologías- y a la necesaria disponibilidad de hidrógeno para su empleo en automoción. LA PRODUCCIÓN DE HIDRÓGENO Y LA ENERGÍA NUCLEAR Y RENOVABLES 17 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS

18 Es interesante revisar la situación de los costos de generación eléctrica, según las diferentes tecnologías, en el año 2008. El coste medio de generación de la electricidad fue de 69,61 €/MWh; el coste medio nuclear fue de 30 €/MWh, el coste medio eólico fue de 80 €/MWh, el ciclocombinado 60 €/ MWh y el fotovoltaico 400 €/MWh. En estos costes influye en gran medida el coste de combustible, que en el caso de gas, por ejemplo, representa el 70 % del precio final y en la nuclear, el 10 %. La eólica o la hidráulica no tienen coste de combustible, pero el problema es que la disponibilidad de viento o agua no cubre ni el 25 % de las horas de un año. Su elevado coste corresponde a las primas recibidas, que suponen una tercera parte del mismo. LOS COSTOS DE GENERACIÓN ELÉCTRICA 18 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS

19 Otra cuestión recurrente en materia de energía nuclear es la gestión de los residuos radiactivos. Los residuos de baja y media actividad se gestionan por ENRESA de forma correcta en El Cabril. No representan ningún problema. El combustible gastado, que tiene alta actividad, hasta ahora se almacena en las propias Centrales. Trillo y Zorita tendrán almacenamientos propios en seco y para las otras Centrales se ha previsto construir un Almacenamiento Temporal Centralizado, ATC. Si no se llevara a cabo podrían instalarse ATI’s, como el de Trillo, es decir, Almacenamientos Temporales Individualizados, en cada una de las Centrales que no lo tienen ya. Por otra parte, hay numerosos proyecto de I + D. Hay grandes proyectos para reducir su volumen y toxicidad: MOX – combustible mixto de uranio y plutonio. Incineración en reactores rápidos. Transmutación de transuránidos. OTRAS INSTALACIONES NUCLEARES. EMPLAZAMIENTOS. GESTIÓN DE RESIDUOS 19 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS

20 En definitiva, cabe sintetizar diciendo que las centrales nucleares son seguras; no son caras; se está trabajando ampliamente en el tratamiento del combustible gastado. La tecnología nuclear permanece viva. Los resultados de numerosos proyectos de investigación internacionales sobre el envejecimiento de los materiales y la experiencia de operación, demuestran que es técnicamente viable operar las centrales a largo plazo, manteniendo e incluso mejorando sus niveles de seguridad y fiabilidad. La tendencia en los países industrializados es autorizar la operación de las plantas nucleares durante 60 años y construir grupos de grandes potencias. 20 María-Teresa Estevan BoleaMadrid, 29 octubre 2009 Directora General SITESA INGENIEROS CONCLUSIONES
