1 Mapas de bits

2 Las imágenes de mapa de bits (bitmaps o imágenes raster) están formadas por una rejilla de celdas, a cada una de las cuales, denominada píxel (Picture Element, Elemento de Imagen), se le asigna un valor de color y luminancia propios, de tal forma que su agrupación crea la ilusión de una imagen de tono continuo. Existen dos tipos principales de imágenes digitales: los mapas de bits, en los que la imagen se crea mediante una rejilla de puntos de diferentes colores y tonalidades, y los gráficos vectoriales, en los que la imagen se define por medio de diferentes funciones matemáticas. Los mapas de bits

3 Un píxel es pues una unidad de información, pero no una unidad de medida, ya que no se corresponde con un tamaño concreto.

4 Una imagen de mapa de bits es creada mediante una rejilla de píxeles única. Cuando se modifica su tamaño, se modifican grupos de píxeles, no los objetos o figuras que contiene, por lo que estos suelen deformarse o perder alguno de los píxeles que los definen. Por lo tanto, una imagen de mapa de bits está diseñada para un tamaño determinado, perdiendo calidad si se modifican sus dimensiones, dependiendo esta pérdida de la resolución a la que se ha definido la imagen.

5 Los gráficos de mapa de bits se obtienen normalmente a partir de capturas de originales en papel utilizando escáneres, mediante cámaras digitales o directamente en programas gráficos. También existen multitud de sitios en Internet que ofrecen imágenes de este tipo de forma gratuita o por una cantidad variable de dinero. De donde se obtienen?

6 Resolución

7 La resolución de una imagen es el un concepto que suele confundir bastante, principalmente porque no es un concepto único, sino que depende del medio en el que la imagen vaya a ser visualizada o tratada. Así, podemos hablar de resolución de un archivo digital, resolución de impresión, resolución de semitono, resolución de escaneado, etc. Tal vez el concepto más ligado a la propia naturaleza de la imagen digital sea el de resolución del archivo digital, definida como el número de píxeles distintos que tiene una imagen por unidad de longitud, es decir, la densidad de éstos en la imagen. Sus unidades de medida son los píxeles por pulgada (ppp o ppi, pixels per inch, en inglés) o los píxeles por centímetro (más raramente). Cuanto mayor sea esta resolución, más contenedores de información (píxeles) tiene el fichero digital, más calidad tendrá la imagen y más peso en Kb tendrá el fichero. Resolución de una imagen de mapa de bits

8 Esta resolución está muy ligada al concepto de resolución de pantalla en un monitor, referida al número de píxeles por pulgada existentes en la pantalla del monitor en el que se visualiza la imagen. Una configuración del monitor en alta resolución exhibirá más píxeles por pulgada, por lo que éstos serán más pequeños, permitiendo una mejor visualización de la imagen en pantalla. En ningún caso podremos visualizar una imagen a mayor resolución que la de pantalla, que suele ser de 72 ppp. Resolución de una imagen de mapa de bits

9 Esta resolución está muy ligada al concepto de resolución de pantalla en un monitor, referida al número de píxeles por pulgada existentes en la pantalla del monitor en el que se visualiza la imagen. Una configuración del monitor en alta resolución exhibirá más píxeles por pulgada, por lo que éstos serán más pequeños, permitiendo una mejor visualización de la imagen en pantalla. En ningún caso podremos visualizar una imagen a mayor resolución que la de pantalla, que suele ser de 72 ppp en un sistema Mac y de 96 ppp en un PC. Resolución de Pantalla

10 Una vez definida la resolución de pantalla, el tamaño de los píxeles dependerá del tamaño físico de la pantalla, medido en pulgadas. Las resoluciones de pantalla más comunes en la actualidad son 800x600 y 1024x768 píxeles, oscilando los tamaños de pantalla entre 15 y 21 pulgadas. Resolución de Pantalla

11 Tabla para que debo manejar la resolución. MedioResolución de trabajo Pantalla de ordenador 72 ppp Prensa (periodicos, revistas, etc.) Normalmente, 90 ppp, aunque puede subir a 300 ppp en impresión offset Impresora Diferentes resoluciones, generalmente entre 300 ppp y 600 ppp (impresoras laser) Fotografía Suele emplear imágenes de 800-1500 dpp y mayores Imprenta 300 ppp en adelante.

12 Formatos de imagen

13 PSD El PSD es un formato nativo de photoshop y permite guardar todas las presentaciones, retoques, nuevas creaciones realizadas con este programa. Guarda los archivos con 48 bits de color y permite almacenar todas las capas, canales etc. que exista en el archivo de imagen. PSD casi no tiene compatibilidad con otros programas, por lo que se recomienda tener dos archivos: uno en el propio formato nativo (.PSD), y otro en algún formato compatible con otros programas, como JPGE o TIFF.

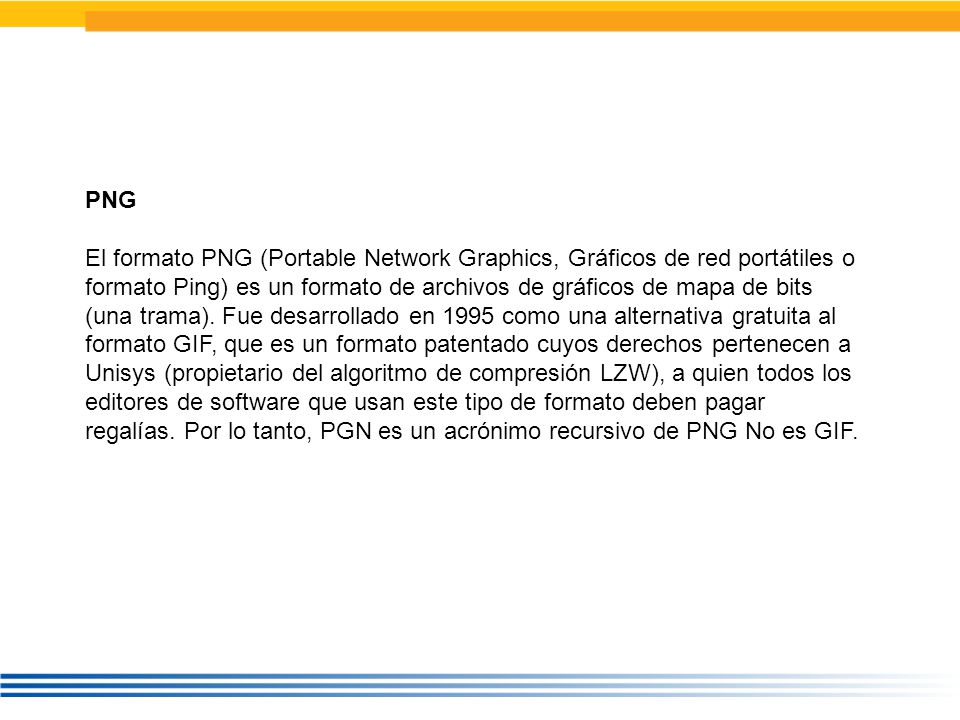

14 PNG El formato PNG (Portable Network Graphics, Gráficos de red portátiles o formato Ping) es un formato de archivos de gráficos de mapa de bits (una trama). Fue desarrollado en 1995 como una alternativa gratuita al formato GIF, que es un formato patentado cuyos derechos pertenecen a Unisys (propietario del algoritmo de compresión LZW), a quien todos los editores de software que usan este tipo de formato deben pagar regalías. Por lo tanto, PGN es un acrónimo recursivo de PNG No es GIF.

15 PNG Además, soporta la transparencia de canal alfa, es decir, la posibilidad de definir 256 niveles de transparencia, mientras que el formato GIF permite que se defina como transparente sólo un color de la paleta. Código de Color: RGB

16 BMP BMP o Bitmap es un formato de la casa Windows y IBM utilizado por sus sistemas operativos. Todas las versiones de BMP se diseñaron para ordenadores con procesadores Intel. SE compone de direcciones que van unidas a códigos de color en una matriz de píxeles. El problema de este tipo de gráfico es que, aunque tienen muy buena calidad, su tamaño es demasiado grande para ciertos usos como por ejemplo, diseño de páginas Web. Dada su poca compresión, generalmente se opta por otro tipo de formatos que se explican a continuación.

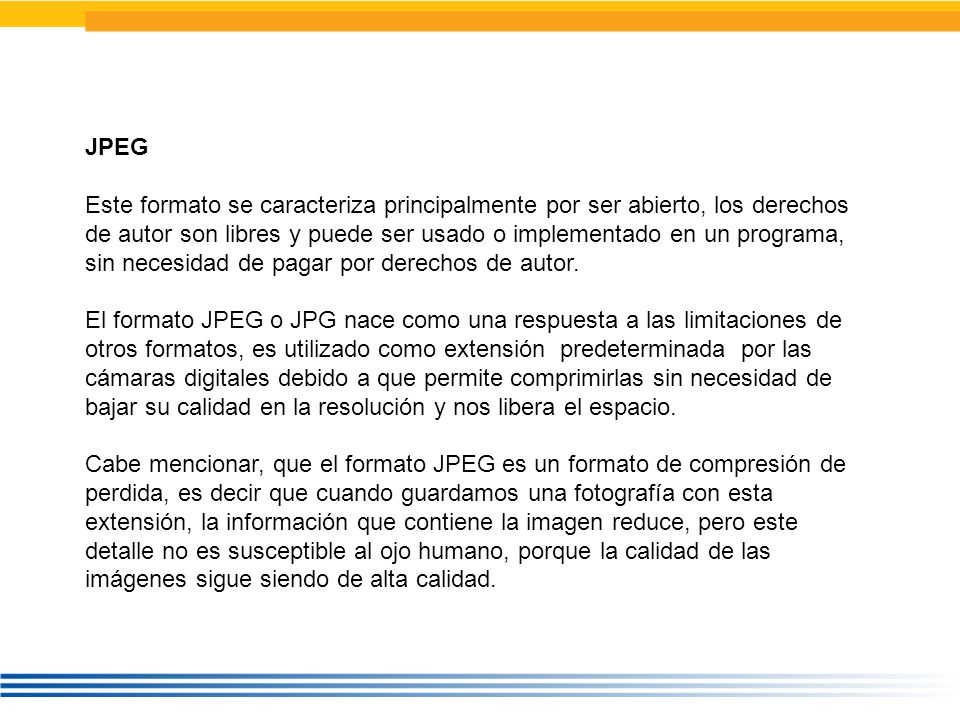

17 JPEG Este formato se caracteriza principalmente por ser abierto, los derechos de autor son libres y puede ser usado o implementado en un programa, sin necesidad de pagar por derechos de autor. El formato JPEG o JPG nace como una respuesta a las limitaciones de otros formatos, es utilizado como extensión predeterminada por las cámaras digitales debido a que permite comprimirlas sin necesidad de bajar su calidad en la resolución y nos libera el espacio. Cabe mencionar, que el formato JPEG es un formato de compresión de perdida, es decir que cuando guardamos una fotografía con esta extensión, la información que contiene la imagen reduce, pero este detalle no es susceptible al ojo humano, porque la calidad de las imágenes sigue siendo de alta calidad.

18 TIFF El formato TIFF es un formato de gráficos antiguo, que permite almacenar imágenes de mapas de bits (trama) muy grandes (más de 4 GB comprimidos) pero perdiendo calidad y sin considerar las plataformas o periféricos utilizados (Mapa de bits independiente del dispositivo, reconocido como DIB). Además, el formato TIF permite que se utilicen varios espacios de color: RGB (rojo, verde, azul) CMYK (cian, magenta, amarillo, negro) CIE L*a*b YUV / YCrCb

19 GIF La corporación UNYSIS y Compuserve, crearon el formato GIF (Graphics Interchange Format). Reducir el tamaño de los archivos gráficos era una meta a tener en cuenta resultando el formato GIF.

20 Ojo con eso muchachos!
