TIPOS DE PENETROMETROS DINAMICOS.

Presentación del tema: "TIPOS DE PENETROMETROS DINAMICOS."— Transcripción de la presentación:

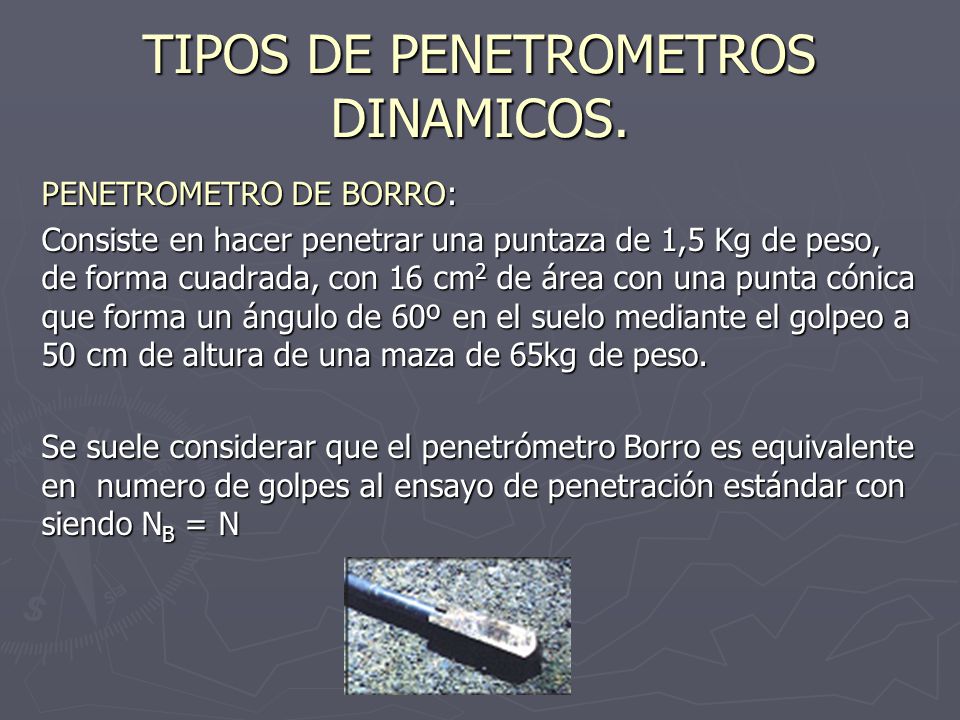

1 TIPOS DE PENETROMETROS DINAMICOS.
PENETROMETRO DE BORRO: Consiste en hacer penetrar una puntaza de 1,5 Kg de peso, de forma cuadrada, con 16 cm2 de área con una punta cónica que forma un ángulo de 60º en el suelo mediante el golpeo a 50 cm de altura de una maza de 65kg de peso. Se suele considerar que el penetrómetro Borro es equivalente en numero de golpes al ensayo de penetración estándar con siendo NB = N

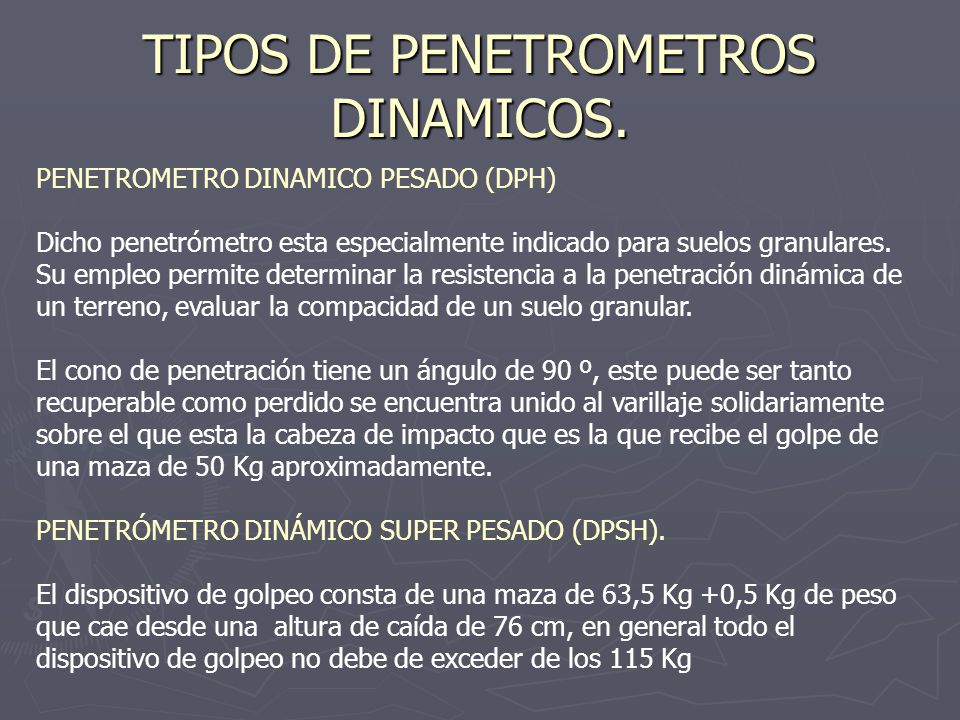

2 TIPOS DE PENETROMETROS DINAMICOS.
PENETROMETRO DINAMICO PESADO (DPH) Dicho penetrómetro esta especialmente indicado para suelos granulares. Su empleo permite determinar la resistencia a la penetración dinámica de un terreno, evaluar la compacidad de un suelo granular. El cono de penetración tiene un ángulo de 90 º, este puede ser tanto recuperable como perdido se encuentra unido al varillaje solidariamente sobre el que esta la cabeza de impacto que es la que recibe el golpe de una maza de 50 Kg aproximadamente. PENETRÓMETRO DINÁMICO SUPER PESADO (DPSH). El dispositivo de golpeo consta de una maza de 63,5 Kg +0,5 Kg de peso que cae desde una altura de caída de 76 cm, en general todo el dispositivo de golpeo no debe de exceder de los 115 Kg

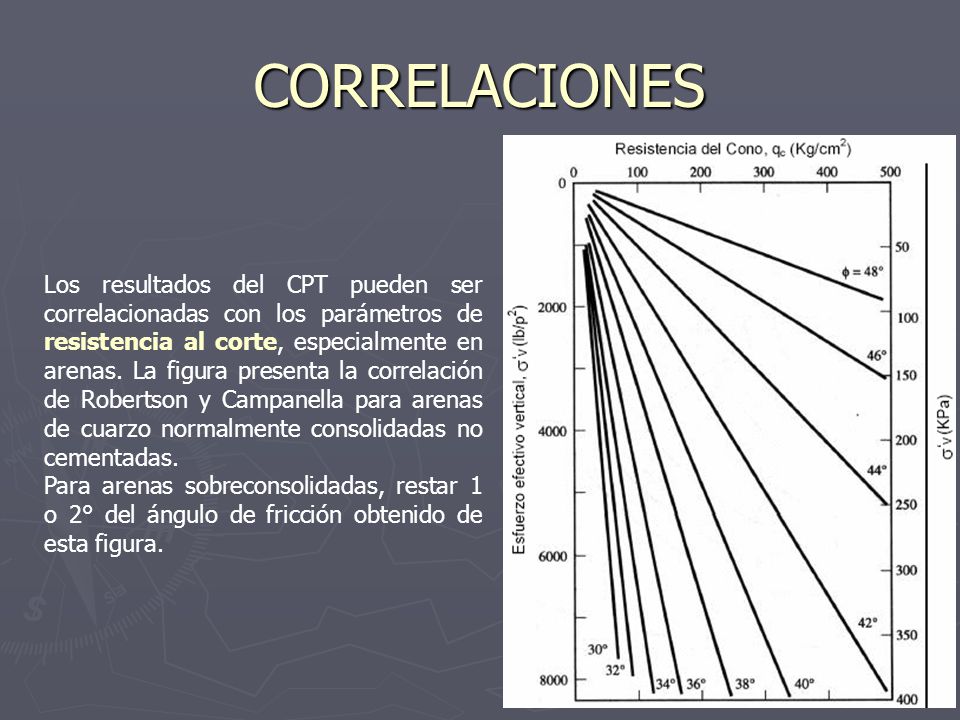

3 CORRELACIONES Los resultados del CPT pueden ser correlacionadas con los parámetros de resistencia al corte, especialmente en arenas. La figura presenta la correlación de Robertson y Campanella para arenas de cuarzo normalmente consolidadas no cementadas. Para arenas sobreconsolidadas, restar 1 o 2° del ángulo de fricción obtenido de esta figura.

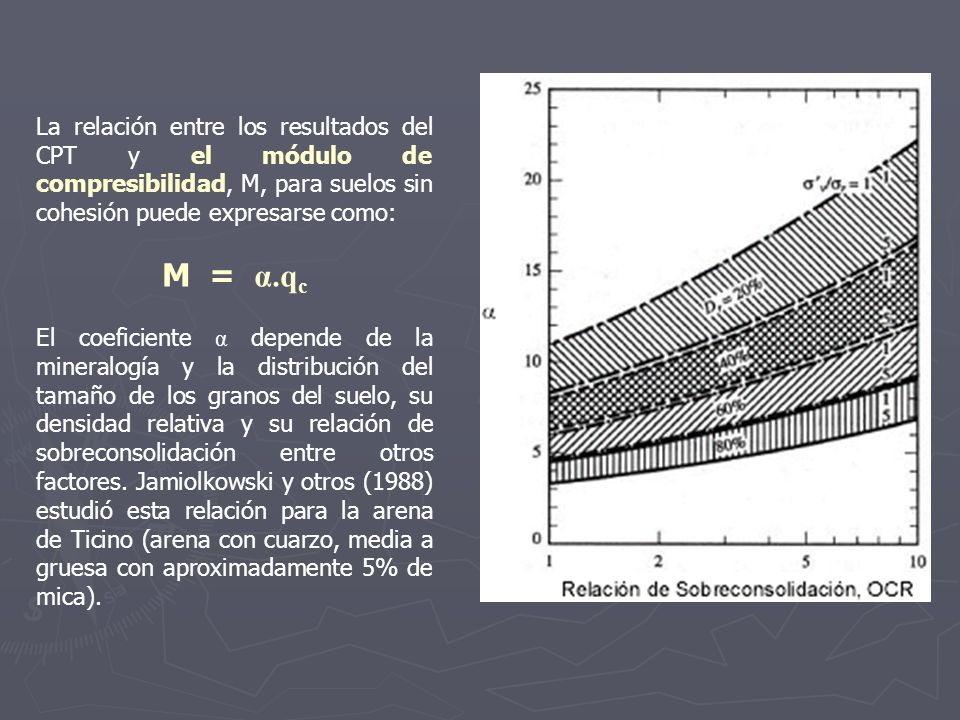

4 La relación entre los resultados del CPT y el módulo de compresibilidad, M, para suelos sin cohesión puede expresarse como: M = α.qc El coeficiente α depende de la mineralogía y la distribución del tamaño de los granos del suelo, su densidad relativa y su relación de sobreconsolidación entre otros factores. Jamiolkowski y otros (1988) estudió esta relación para la arena de Ticino (arena con cuarzo, media a gruesa con aproximadamente 5% de mica).

5 El CPT no puede sustituir las perforaciones exploratorias
convencionales porque no puede recuperar ninguna muestra de suelo. Sin embargo, es posible obtener una clasificación aproximada del suelo usando la correlación mostrada en la figura

6 COHESION C = qc / Nc Para diversos penetrometros estáticos Nc varia entre 15 y 20. Para penetrometros holandeses o similares se puede tomar conservadoramente el valor superior.

7 CORRELACION ENTRE CPT Y SPT
Meyerhof: qc = 4.N (para arenas) En general: qc = (qc / N).N Composicion del suelo no cohesivo qc / N (kg/cm2) Limo medio 2 Limo grueso 3 Arena fina 3.5 Arena Media 4.5 Arena Gruesa 5 Grava fina 6

8 CONO DINAMICO MANUAL Compactación de terraplenes (su principal uso), es una de las herramientas potencialmente más adecuadas en este ámbito, principalmente en las actividades de supervisión o verificación. Limitaciones profundidad de investigación somera, imposibilidad de cruzar estratos duros e imposibilidad de medir la presión de poro.

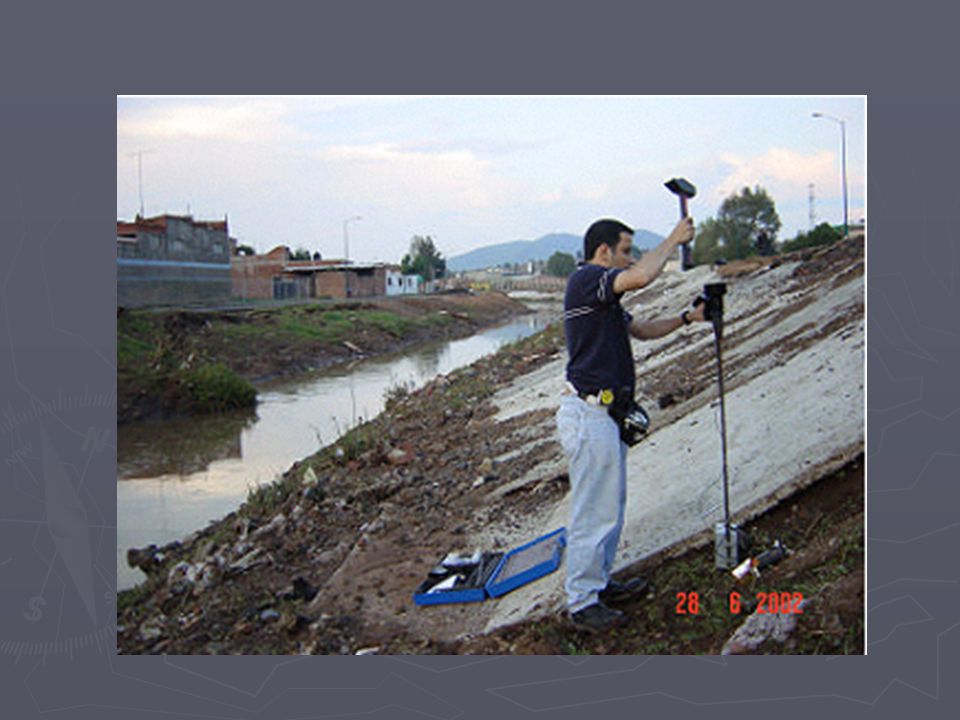

9
