1 Maquinas digitales 2010-03 Puertos

2  Retardo de propagación  Atenuación  Efecto Skin  Interferencia  CrossTalk  Señal de referencia o tierra  Simétricos o Balanceados (cada línea)  Asimétricos (Todas las líneas)  Terminadores  Disipación de potencia

3

4  Seriales  Paralelos

5  Modems  Ratones  Equipos de medida y pruebas

6  Ventaja : Reduce complejidad  Desventaja : Emplea un intervalo 8 veces mayor para enviar un byte completo.  Tiene un bit de inicio (valor de 0)  Tiene un bit de final (Valor de 0)  Envía adicionalmente un bit de paridad  Denominados COM ports  Full Duplex  Half Duplex

7  Controlador UART (Universal Asynchronous Receiver/transmitter) – 16 a 64 Kbytes  Transmisión:  115 Kbps ESP (Enhanced Serial Port)  460 Kbps Super ESP

8  Asíncrona  Síncrona

9  RS-232

10  RS 449  Encierra los estándares RS 422 Un modo de circuito balanceado RS 423 Un modo de circuito des balanceado similar a RS 232 y compatible con este.  Velocidades de 2Mbps, en 60m  Requiere 37 pines en vez de 25 como en RS232  USB

11  IEEE 1394 o Fire wire (Nombre registrado por Apple)  Transferencia de datos hasta 400 Mbps  Típicamente periféricos de video y gráficos (cámaras digitales)  Pueden conectar hasta 63 dispositivos en el bus, aplicando Daisy Chain.  Seis conductores dos pares de datos y un par de alimentación

12  Características de IEEE 1394 o Fire wire

13  Se transfiere al menos un byte (8 bits) simultáneamente  Fueron desarrollados inicialmente por IBM, para impresoras.  Centronics (fabrica de impresoras) desarrollo otro puerto  Cable hibrido conector de 25 pines a uno de 36 pines

14  Originalmente unidireccional  Aparición de PS/2 por parte de IBM (50 a 100 Kbps) – SPP (Standard parallel port)  EPP (Enhanced parrallel port) creado por Intel, Xircom Y Zenith en 1991 (500Kbps a 2Mbps)  ECP (Extended capabilities port) 1992 aumenta la velocidad de las impresoras.

15  IEEE488 o GPIB (General Propose interface bus)  24 lineas : 8 bits de datos en paralelo 8 Señales de control 3 Líneas para establecimiento de comunicación 5 Líneas para gobierno del bus 8 líneas de tierra para apantallamiento y retorno de masas

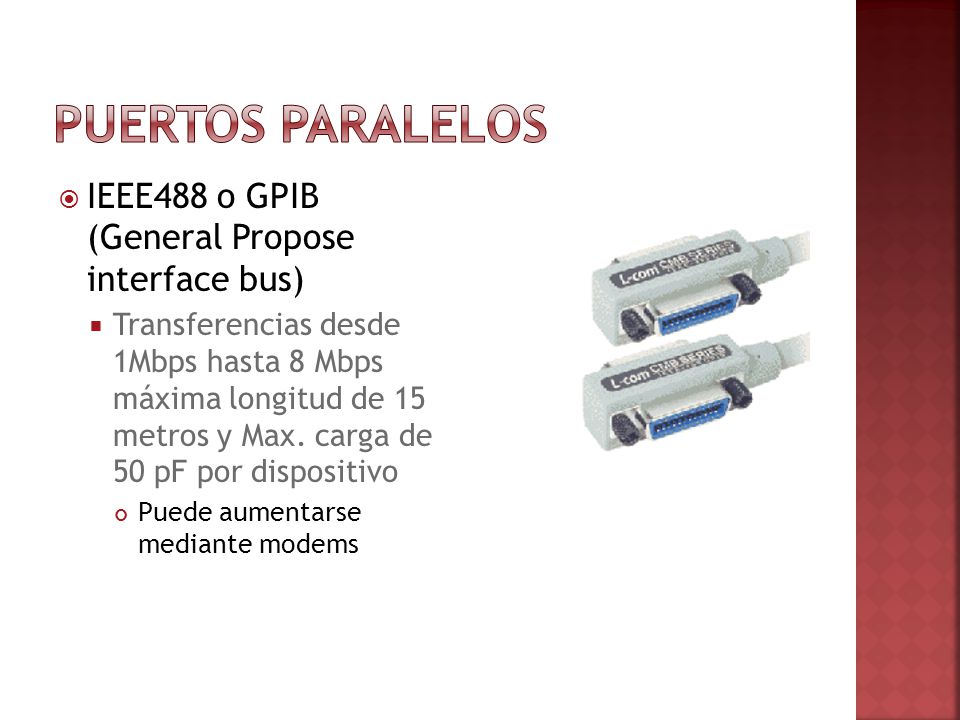

16  IEEE488 o GPIB (General Propose interface bus)  Transferencias desde 1Mbps hasta 8 Mbps máxima longitud de 15 metros y Max. carga de 50 pF por dispositivo Puede aumentarse mediante modems

17  SCSI (Small Computer System Interface)  Conectores:

18  Trabajo de grado para optar por el titulo de ingeniero electrónico «Sistema de apoyo para el aprendizaje de arquitectura de computadores »,Luisa Fernanda García Vargas, Francisco Viveros,2002
