CASO DE ESTUDIO IMPLEMENTACIÓN RED INTERNA PARA EMPRESA SERVER SOCIETY LTDA. Asignatura: TRANSPORTE DE INFORMACIÓN E INTERCONEXIÓN DE REDES Presentado por: JHON RONALD TERREROS BARRETO Ing. Electrónico

2 DISTRIBUCIÓN FÍSICA POR DEPARTAMENTOS Y USUARIOS PROYECTADOS
CODIFICACIÓN: TICS: Tecnologías de La Información Y Telecomunicaciones SERGE: Servicios Generales GEAD: Gestión Administrativa TAL: Talento Humano MER: Mercadeo JUR: Jurídica MER1: 70 TAL1: 250 GEAD1: 204 SERG1: 10 MER2: 36 TAL2: 233 TICS3: 1180 SERG4: 2 TAL4: 150 MER4: 70 MER5: 80 TAL5: 210 JUR5: 61 SERG5: 3 MER3: 33 SERG: 10 SERG2: 5

3 DISEÑO DE LA TOPOLOGÍA DE LA RED ( 5USUARIOS POR DEPARTAMENTO)
SERG2: 5 TOPOLOGÍA FÍSICA: Estrella Extendida TOPOLOGÍA LOGICA: Fastethernet

4 REQUERIMIENTOS ESQUEMA DE DIRECCIONAMIENTO
IMPLEMENTACIÓN DE VLANs POR PUERTOS UTILIZACIÓN PROTOCOLO VTP INCLUSIÓN DE SWITCH TRANSPARENTE IMPLEMENTAR REDUNDANCIA CON EL PROTOCOLO LACP

5 ESQUEMA DE DIRECCIONAMIENTO VLSM (VARIABLE LENGTH SUBNET MASK)
DIRECCIÓN DE RED UTILIZADA: /20 VLAN No. NODOS SOLICITADOS % PROYECCIÓN NODOS PROYECTADOS 2 1026 15% 1180 3 733 843 4 251 289 5 177 204 6 53 61 7 26 30 TOTAL 2606 Cantidad de hosts= 2No. de bits - 2 Prefijo mascara=32-No. de Bits

6 ESQUEMA DE DIRECCIONAMIENTO VLSM (VARIABLE LENGTH SUBNET MASK)
Reemplazando en la formula obtenemos: 2No. de bits - 2 > 2606 → No. de bits= 12 Esto produce: Cantidad de host real= → Cantidad de host real=4094 hosts

7 ESQUEMA DE DIRECCIONAMIENTO VLSM
DIRECCIONES PARA DEPARTAMENTO DE TICS Equipos para direccionar: 1180 No. de Bits= 11, debido a que =2046>1180 Prefijo Mascara: 32-11= 21 Dirección mascara subred: 8 bits bits bits Red =21 bits Host=11 bits Convirtendo a decimal se obtiene: Mascara de Subred:

8 ESQUEMA DE DIRECCIONAMIENTO VLSM
DIRECCIONES PARA DEPARTAMENTO DE TICS DIRECCIÓN DE SUBRED: Se realiza operación AND entre la dirección de Red y la mascara de subred AND DIRECCIÓN DE SUBRED: PRIMERA DIRECCIÓN UTILIZABLE:

9 ESQUEMA DE DIRECCIONAMIENTO VLSM
DIRECCIONES PARA DEPARTAMENTO DE TICS DIRECCIÓN DE BROADCAST: Se convierte la dirección de red a binario y se intercambian los ceros de la dirección de host por unos basándose en la máscara de subred y convirtiendo la dirección de binario a decimal BROADCAST ADDRESS: BROADCAST ADDRESS: ULTIMA DIRECCIÓN UTILIZABLE:

10 ESQUEMA DE DIRECCIONAMIENTO VLSM (VARIABLE LENGTH SUBNET MASK)
No. DEPARTAMENTO PREF. MASCARA DIRECCIÓN DE SUBRED DIRECCIÓN INICIAL DIRECCIÓN FINAL DIRECCIÓN DE BROADCAST CANTIDAD DE NODOS NODOS PROYECTADOS 1 TICS 21 2046 1180 2 TALENTO HUMANO 22 1022 843 3 MERCADEO 23 510 289 4 GESTIÓN ADMINISTRATIVA 24 254 204 5 JURÍDICO 26 126 61 6 SERVICIOS GENERALES 27 62 30 TOTAL 2606

11 ESQUEMA DE DIRECCIONAMIENTO VLSM (VARIABLE LENGTH SUBNET MASK)
1. SUBREDES EN EL ROUTER

12 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
PROTOCOLO VTP (VIRTUAL TRUNKING PROTOCOL) 1. DEFINIR EL DOMINIO VTP Se define el dominio Vtp Se configura la versión del protocolo (versión 2) Se configura el password Se define el modo de operación del switch (server, cliente, transparente) Ejemplo: para el switch principal SWP, las líneas de comando serán: SWP>enable SWP#configure terminal SWP(config)#vtp domain VTP_SEVERSOCIETY SWP(config)#vtp version 2 SWP(config)#vtp password 1234 SWP(config)#vtp mode server

13 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
PROTOCOLO VTP (VIRTUAL TRUNKING PROTOCOL) 1. VERIFICACIÓN VTP EN SWITCH PRINCIPAL

14 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
PROTOCOLO VTP (VIRTUAL TRUNKING PROTOCOL) POR SWITCH No. NOMBRE DEL SWITCH NOMBRE DEL DOMINIO VTP VERSIÓN PROTOCOLO PASSWORD MODO 1 SWP VTP_SEVERSOCIETY VERSIÓN 2 1234 SERVER 2 SW1 CLIENTE 3 SW2 4 SW3 5 SW4 6 SW5 7 SWT TRANSPARENTE

15 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
PROTOCOLO VTP (VIRTUAL TRUNKING PROTOCOL) 2. CONFIGURAR ENLACE MODO TRUNK Definir las interfaces que funcionaran en modo trunk Permitir a estas interfaces el trunk (transporte) de todas las vlans Ejemplo: En el switch principal SWP se configuraran como troncales las interfaces 1-6: SWP(config)#interface range fastEthernet 0/1 - fastEthernet 0/6 SWP(config-if-range)#switchport mode trunk SWP(config-if-range)#switchport trunk allowed vlan all

16 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
PROTOCOLO VTP (VIRTUAL TRUNKING PROTOCOL) 2. VERIFICACIÓN ENLACE MODO TRUNK

17 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
PROTOCOLO VTP (VIRTUAL TRUNKING PROTOCOL) 3. CREACION VLANs EN EL SERVIDOR Ejemplo: Se define la Vlan 2 con el nombre TICS. SWP(config)#vlan 2 SWP(config-vlan)#name TICS Se repite este procedimiento para la siguiente tabla: sE No. DEPARTAMENTO VLAN No. 1 TICS 2 TALENTO HUMANO 3 MERCADEO 4 GESTIÓN ADMINISTRATIVA 5 JURÍDICO 6 SERVICIOS GENERALES 7

18 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
CONFIGURACION INTERFACES ACCESO EN SWITCHES 1. CONFIGURAR VLANS POR INTERFACE EN EL SWITCH Se selecciona la interfaz a configurar Se configura en modo acceso Se habilita el trafico de la Vlan correspondiente Ejemplo: En el switch 1 SW1 se configuran como access las interfaces 3-7 para la vlan 5: SW1(config)#interface range fastEthernet 0/3 - fastEthernet 0/7 SW1(config-if-range)#switchport mode access SW1(config-if-range)#switchport access allowed vlan 5

19 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
CONFIGURACION INTERFACES EN SWITCHES 1. TABLAS DE CONFIGURACIÓN INTERFAZ X SWITCH No NOMBRE SWITCH No. INTERFAZ MODO VLAN ASOCIADA HOST DIRECCIÓN IP 1 SWP ACCESS TODAS ROUTER0 2 TRUNK 3 4 5 6 7 LINK AGREGATION 8 9 10 11 SW1 VLAN 7 SERG1 VLAN 5 GEAD5 GEAD4 GEAD3 GEAD2 GEAD1 VLAN 3 TAL1 VLAN 4 MER1 SW2 SERG2 MER3 TAL2 MER2 No NOMBRE SWITCH No. INTERFAZ MODO VLAN ASOCIADA HOST DIRECCION IP 5 SW4 1 TRUNK TODAS 2 ACCESS VLAN 7 SERG4 3 VLAN 3 TAL4 4 TAL3 VLAN 4 MER4 6 LINK AGREGATION SW5 SERG5 VLAN 6 JUR5 JUR4 JUR3 JUR2 7 JUR1 8 TAL5 9 MER5 10 SWT

20 TIPOS DE CABLES UTILIZADOS
TABLA DE CONEXIÓN ENTRE EQUIPOS No. DISPOSITIVO ORIGEN DISPOSITIVO DESTINO TIPO DE CABLE TIPO DE CONEXIÓN SÍMBOLO 1 SWITCH UTP CATEGORÍA 6 CRUZADO 2 ROUTER DIRECTO 3 PC

21 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
PROTOCOLO LACP (LINK AGREGATION CONTROL PROTOCOL) 1. CONFIGURACIÓN ENLACES REDUNDANTES Primero se selección la interface que se va a programar como link agregation Se configura el protocolo LACP Se selecciona el modo en que va a operar el switch (activo o pasivo) Ejemplo: Para el switch principal configuraremos las interfaces 7, 8, 9, 10 y 11 como enlaces redundantes con link agregation. SWP(config)#interface range fastEthernet 0/7 - fastEthernet 0/11 SWP(config-if-range)#channel-protocol lacp SWP(config-if-range)#channel-group 1 mode active

22 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)

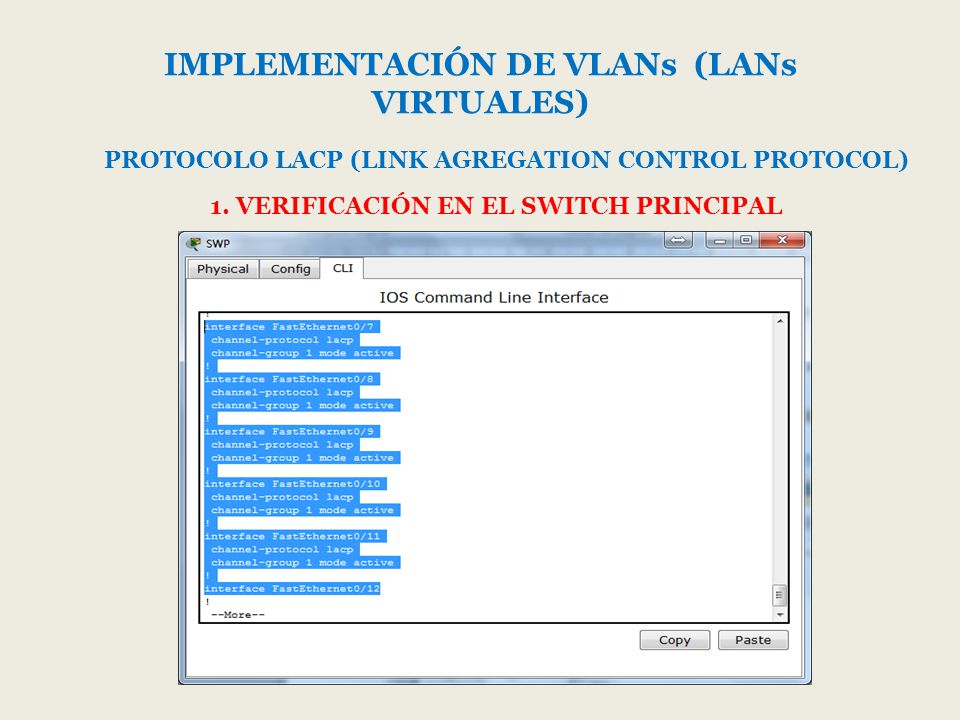

PROTOCOLO LACP (LINK AGREGATION CONTROL PROTOCOL) 1. VERIFICACIÓN EN EL SWITCH PRINCIPAL

23 IMPLEMENTACIÓN DE VLANs (LANs VIRTUALES)
PRUEBA ENVÍO DE PAQUETES ENTRE VLANS

24 CASO DE ESTUDIO IMPLEMENTACIÓN RED INTERNA PARA EMPRESA SERVER SOCIETY LTDA.
