Imágenes y Esquemas de Órganos y Tejidos Vegetales

Presentación del tema: "Imágenes y Esquemas de Órganos y Tejidos Vegetales"— Transcripción de la presentación:

1 Imágenes y Esquemas de Órganos y Tejidos Vegetales
Programa de Ayuda al Alumno Serie IIIa

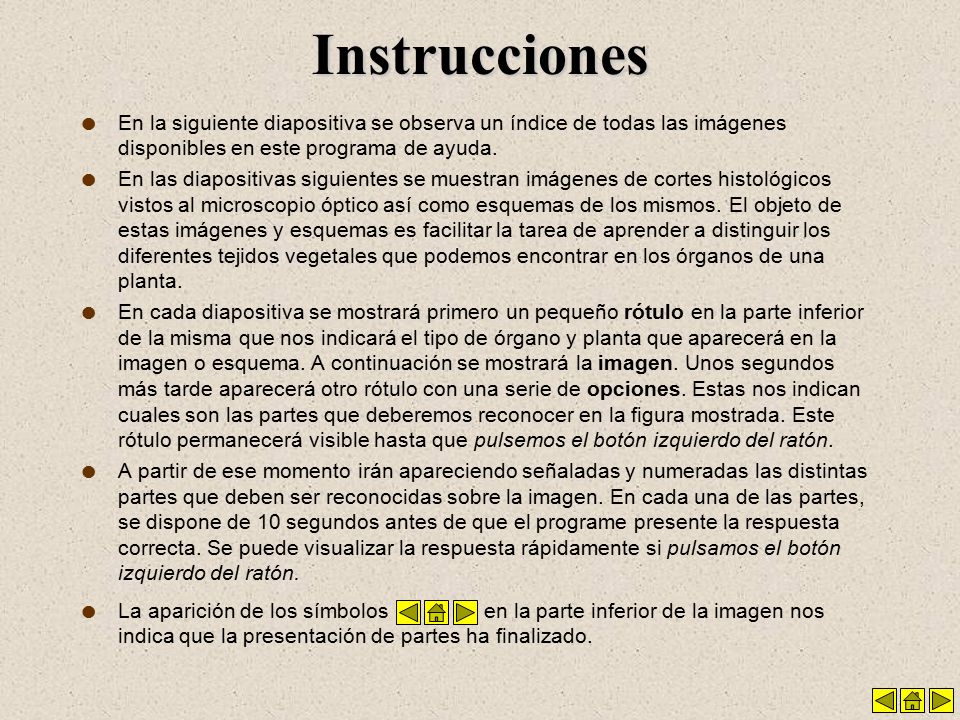

2 Instrucciones En la siguiente diapositiva se observa un índice de todas las imágenes disponibles en este programa de ayuda. En las diapositivas siguientes se muestran imágenes de cortes histológicos vistos al microscopio óptico así como esquemas de los mismos. El objeto de estas imágenes y esquemas es facilitar la tarea de aprender a distinguir los diferentes tejidos vegetales que podemos encontrar en los órganos de una planta. En cada diapositiva se mostrará primero un pequeño rótulo en la parte inferior de la misma que nos indicará el tipo de órgano y planta que aparecerá en la imagen o esquema. A continuación se mostrará la imagen. Unos segundos más tarde aparecerá otro rótulo con una serie de opciones. Estas nos indican cuales son las partes que deberemos reconocer en la figura mostrada. Este rótulo permanecerá visible hasta que pulsemos el botón izquierdo del ratón. A partir de ese momento irán apareciendo señaladas y numeradas las distintas partes que deben ser reconocidas sobre la imagen. En cada una de las partes, se dispone de 10 segundos antes de que el programe presente la respuesta correcta. Se puede visualizar la respuesta rápidamente si pulsamos el botón izquierdo del ratón. La aparición de los símbolos en la parte inferior de la imagen nos indica que la presentación de partes ha finalizado.

3 Serie IIIa: Índice de Figuras y Esquemas
Diapositiva 1: Raíz de monocotiledónea. Sección transversal (ST) de una raíz de lirio (Iris sp) a pocos aumentos. 4 opciones. Diapositiva 2: Raíz de monocotiledónea. ST de una raíz de lirio (Iris sp). Detalle del cilindro vascular presentando una disposición poliarca de los tejidos conductores. 7 opciones. Diapositiva 3: Raíz de monocotiledónea. Sección transversal de una raíz de Smilax sp (una liana), x opciones. Diapositiva 4: Raíz de monocotiledónea. Sección transversal de una raíz de Smilax sp (una liana). Detalle del cilindro vascular. 8 opciones. Diapositiva 5: Raíz de monocotiledónea. Detalle de una sección transversal de una raíz de maíz (Zea mays). 12 opciones.

4 - Células suberificadas
Opciones (4): - Epidermis - Cilindro vascular - Parénquima cortical - Células suberificadas 1: Epidermis 2: Células suberificadas 3: Cilindro vascular 4: Parénquima cortical Raíz de monocotiledónea. Corte transversal de una raíz de lirio (Iris sp) a pocos aumentos.

5 Opciones (7): - Parénquima cortical - Protoxilema - Metaxilema
- Endodermis - Floema - Periciclo - Células de paso 1: Parénquima cortical 2: Endodermis 3: Metaxilema 4: Protoxilema 5: Floema 6: Periciclo 7: Célula de paso Raíz de monocotiledónea. Corte transversal de una raíz de lirio (Iris sp). Detalle del cilindro vascular presentando una disposición poliarca de los tejidos conductores.

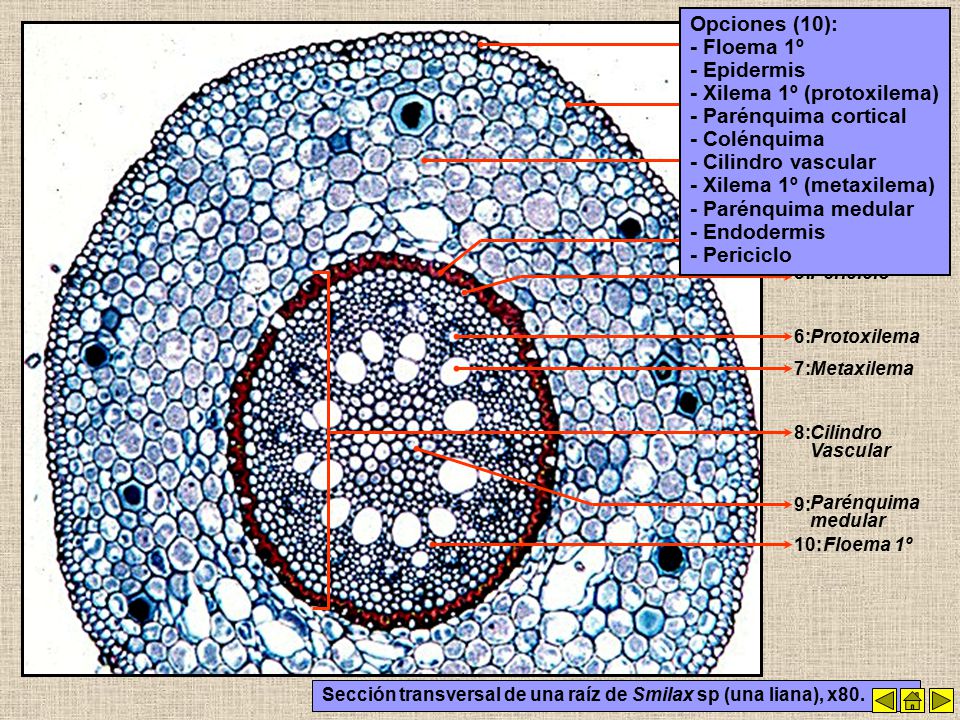

6 - Xilema 1º (protoxilema) - Parénquima cortical - Colénquima
Opciones (10): - Floema 1º - Epidermis - Xilema 1º (protoxilema) - Parénquima cortical - Colénquima - Cilindro vascular - Xilema 1º (metaxilema) - Parénquima medular - Endodermis - Periciclo 1: Epidermis 2: Colénquima 3: Parénquima cortical 4: Endodermis 5: Periciclo 6: Protoxilema 7: Metaxilema 8: Cilindro Vascular 9: Parénquima medular 10: Floema 1º Sección transversal de una raíz de Smilax sp (una liana), x80.

7 - Xilema 1º (protoxilema) - Parénquima cortical
Opciones (8): - Floema 1º - Xilema 1º (protoxilema) - Parénquima cortical - Xilema 1º (metaxilema) - Parénquima medular - Endodermis - Periciclo - Depósito de suberina y celulosa 1: Parénquima cortical 2: Endodermis 3: Depósito de suberina y celulosa 4: Floema 5: Protoxilema 6: Metaxilema 7: Periciclo 8: Parénquima medular Sección transversal de una raíz de Smilax sp (una liana). Detalle del cilindro vascular.

8 - Xilema 1º (protoxilema) - Parénquima cortical - Colénquima
Opciones (12): - Floema 1º - Epidermis - Pelos radicales - Xilema 1º (protoxilema) - Parénquima cortical - Colénquima - Cilindro vascular - Xilema 1º (metaxilema) - Parénquima medular - Endodermis - Periciclo - Raíz lateral 1: Pelo radical 2: Epidermis 3: Colénquima 4: Parénquima cortical 5: Endodermis 6: Periciclo 7: Xilema 1º (metaxilema) 8: Xilema 1º (protoxilema) 9: Floema 1º 10: Parénquima medular 11: Raíz lateral 12: Cilindro vascular Detalle de una sección transversal de una raíz de maíz (Zea mays).
