INFORME SITUACIONAL DE TURUBAMBA

Presentación del tema: "INFORME SITUACIONAL DE TURUBAMBA"— Transcripción de la presentación:

1 INFORME SITUACIONAL DE TURUBAMBA
Loma Ungüi TURUBAMBA

2 CONTENIDO ANTECEDENTES 2. ÁREA DE INVESTIGACIÓN
3. ESTUDIOS Y RESULTADOS 3. 1 Estudioso geotécnicos 3. 2 Mapa geotécnico del suelo 3. 3 Investigaciones Geotécnicas 4. CONDICIONES ESTRUCTURALES DE EDIFICACIONES 4.1 Mapa de ubicación de las viviendas afectadas 4.2 Conclusiones estructurales de las edificaciones 5. SITUACIÓN ACTUAL DE INMUEBLES 6. MEDIDAS DE MITIGACIÓN 7. PROPUESTA DE IMPLEMENTACIÓN DE MEDIDAS

3 1. ANTECEDENTES Turubamba forma parte de la cuenca de Quito, que estaba constituida por terrenos de uso agrícola, y conformadas por vertientes de agua y lagunas (humedal), la presión demográfica y el desarrollo de la ciudad cambió el uso de suelo convirtiéndola en área residencial. El área del estudio, esta delimitada por la Av. Tnte. Hugo Ortiz y Avenida Rumichaca, entre la Avenida Moromoro y Avenida Cusubamba y Pasaje 4, ubicado al norte de la Av. Cusubamba y al Este de la Av. Tnte. Hugo Ortiz. Las viviendas fueron construidas desde hace 30 años, por el BEV y propietarios de lotes. El proceso de fisuramiento es antiguo, notándose desde hace 6 años y se ha incrementado los daños en el año 2011, como consecuencia de diferentes factores.

4 Fotografía aérea (1956) TURUBAMBA
Con las fotografías aéreas de la zona tomadas en 1956, fue posible realizar la interpretación de las condiciones naturales u originales de la zona, desde el punto de vista de la intervención humana.

5 2. TURUBAMBA ALTO: Av. Moromoro
2. ÁREA DE INVESTIGACION SECTOR TURUBAMBA ADMINISTRACION ZONAL ELOY ALFARO DEL DMQ Av. Cusubamba Av. Tnte. Hugo Ortiz 1. EL COMERCIO Calle Pasaje 4 Registro Civil 2. TURUBAMBA ALTO: Av. Moromoro SECTOR EL COMERCIO: Av. Teniente Hugo Ortiz, Pasaje 4, Av. Cusubamba. 2. TURUBAMBA ALTO: Av. Teniente Hugo Ortiz y Calles Moromoro S26J- Oe3B 3. TURUBAMBA BAJO: Calle Oe2J – Calle S28 y Av. Teniente Hugo Ortiz 3. TURUBAMBA BAJO

6 3. ESTUDIOS Y RESULTADOS ESTUDIOS: RESULTADOS DE ESTUDIOS:
1.- ESTUDIOS GEOLÓGICOS Y GEOTÉCNICOS DE SUELOS Perforaciones para ensayos de penetración Toma de muestras para ensayos de compresión Clasificación de los tipos de suelos 2.- ESTUDIOS HIDROLÓGICOS Y GEOFÍSICOS Determinación de niveles de aguas. Colocación de piezómetros y monitoreo Líneas de Sondeos eléctricos continuos (Tomografías) en diferentes calles. Análisis de esfuerzos 3.- ESTUDIOS ESTRUCTURALES Caracterización de las condiciones estructurales de las edificaciones Tipo de materiales empleados en las construcciones Condiciones de las cimentaciones Cumplimiento de normas constructivas 4.- LEVANTAMIENTO DE INFORMACIÓN POBLACIONAL Define las condiciones de tenencia legal RESULTADOS DE ESTUDIOS: 1. ESTUDIOS GEOLÓGICOS Y GEOTÉCNICOS: TIPO DE SUELOS CAPACIDAD DE RESISTENCIA 2. ESTUDIOS HIDROLÓGICOS: CONDICIONES DE LA CUENCA NIVELES FREÁTICOS 3. ESTUDIOS ESTRUCTURALES: CONDICIONES ESTRUCTURALES DE EDIFICACIONES (CIMENTACIONES Y MATERIALES) DAÑOS ESTRUCTURALES DE CADA VIVIENDA 4. LEVANTAMIENTO DE INFORMACIÓN POBLACIONAL La habitabilidad de la zona y sus usos

7 UBICACIÓN DE INVESTIGACIONES GEOTECNICAS
3.1 - ESTUDIOS GEOTÉCNICOS UBICACIÓN DE INVESTIGACIONES GEOTECNICAS EL COMERCIO TURUBAMBA ALTO 10 11 Registro Civil 7 5

8 3.2 Mapa Geotécnico de calidad del suelo
EL COMERCIO TURUBAMBA ALTO Limos orgánicos, turba Consistencia muy blanda, alto contenido de humedad y saturado, muy baja capacidad portante para soportar cargas significativas. Alto nivel freático Zona Geotécnica de material de baja calidad Limos arenosos: suelos sueltos de consistencia blanda a media Terreno tiene baja capacidad portante para soportar cargas Zona Geotécnica de material de deficiente calidad.

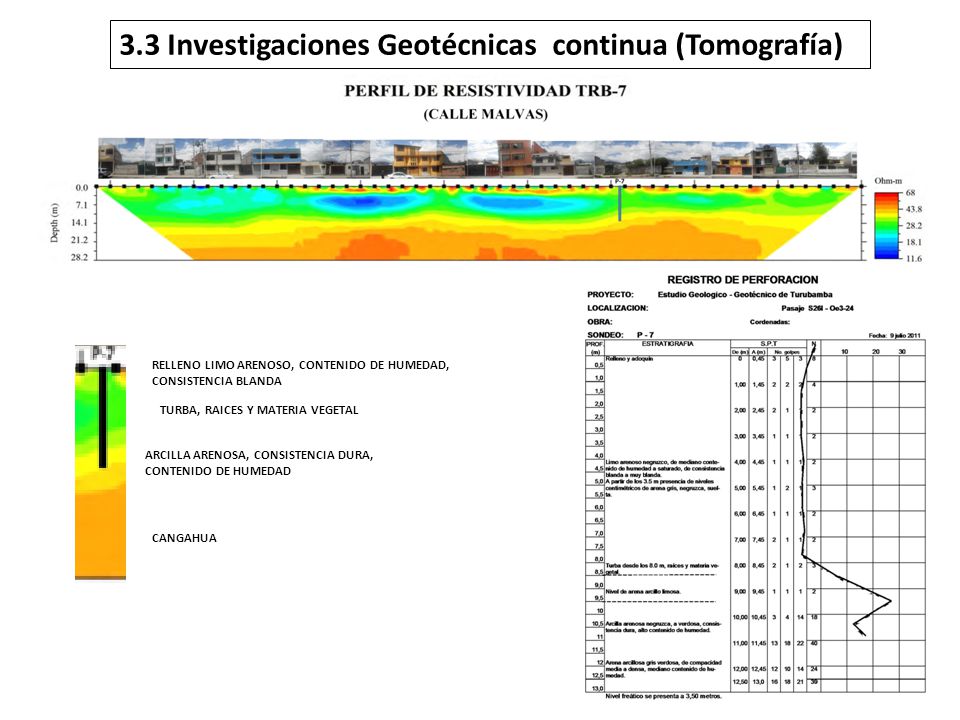

9 3.3 Investigaciones Geotécnicas continua (Tomografía)
RELLENO LIMO ARENOSO, CONTENIDO DE HUMEDAD, CONSISTENCIA BLANDA TURBA, RAICES Y MATERIA VEGETAL ARCILLA ARENOSA, CONSISTENCIA DURA, CONTENIDO DE HUMEDAD INVESTIGACIONES GEOTÉCNICAS GEOELÉCTRICA CONTINUA CANGAHUA

10 QUEBRADA Tn/m2 RELLENO CON SUELO LOCAL LIMO ARENOSO TURBA, LIMO ARENOSO ORGÁNICO, ABUNDANTES RAICES, CONSISTENCIA BLANDA LIMO ARCILLO ARENOSO, CANGAHUA, CONTENIDO DE HUMEDAD

11 RELLENO Y ADOQUIN TURBA Y MATERIAL VEGETAL ARCILLA ARENOSA, CONSISTENCIA DURA, CANGAHUA CONTENIDO DE HUMEDAD

12 RELLENO Y ADOQUIN TURBA, RAICES Y MATERIAL VEGETAL ARCILLA ARENOSA, CONSISTENCIA DURA, CONTENIDO DE HUMEDAD CANGAHUA

13 4. - CONDICIONES ESTRUCTURALES DE LAS EDIFICACIONES
Viviendas de una a 4 plantas (sin respetar los Planos aprobados por el Municipio) Ampliaciones con materiales de baja calidad Sin cimentaciones técnicamente diseñadas: De acuerdo al tipo de suelo; y A su capacidad de carga portante Edificaciones construidas por propietarios sin dirección técnica, realizadas por maestro mayor y/o albañiles CIMENTACIÒN DE BAJA PROFUNDIDAD COLUMNAS HORMIGON ARMADO DE POBRE EJECUCIÒN, VARILLAS SIN RESALTES, DE ACERO DE PROHIBIDO USO SEGÚN LA NORMA DE CONSTRUCCIÒN PAREDES: MATERIAL DE BAJA RESISTENCIA

14 4.1 Mapa de ubicación de las viviendas afectadas.

15 4.2 CONCLUSIONES ESTRUCTURALES DE LAS EDIFICACIONES
Las fisura, inclinaciones y otros daños estructurales que se han presentado en las edificaciones investigadas se debe a: Asentamientos totales y diferenciales de los suelos, debido a que las fundaciones (cimentación) de las construcciones se ha hecho a nivel superficial; es decir, sobre suelos de mala calidad y de muy baja capacidad de soporte de grandes pesos. Mala resistencia al corte (esfuerzos laterales) del suelo y de las estructuras de las construcciones. Uso de materiales de mala calidad y heterogéneos en una misma construcción. Carencia de dirección técnica profesional en la construcción.

16 5. SITUACIÓN ACTUAL DE INMUEBLES

17 6. MEDIDAS DE MITIGACIÓN

18 7. PROPUESTA DE IMPLEMENTACIÓN DE MEDIDAS
GESTIONES PARA FINANCIAR LA RELOCALIZACIÓN, RECONSTRUCCIÓN Y MANTENIMIENTO
