1 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Dispositivos Periféricos Prof. Wílmer Pereira

2 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Computador como unidad de procesamiento que permite manejar insumos de entrada para ofrecer salida(s) Computador como unidad de procesamiento que permite manejar insumos de entrada para ofrecer salida(s) Entrada:Salida:Puertos: Teclado Monitor Serial Ratón Impresora Paralelo Lápiz óptico Laser USB Micrófonos Inyección de tinta HDMI Scanner Matriz de punto Red Cámaras Cera térmica PCMCIA Pantallas sensibles al tacto Plotter SCSI Lector de código de barra Dispositivos periféricos

3 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Un byte por color con buffers Velocidad de refrescamiento Persistencia del fósforo Resolución Tamaño es longitud de la diagonal Relación de aspecto (4x3 o 16x9) Trazado (entrelazado o progresivo) Tarjetas de video en computadores Monitores CRT

4 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Pantallas planas Tecnología con menor volumen, peso y potencia siendo más portables. Hay pantallas emisivas (Plasma) y no emisivas (Cristal líquido) Plasma Dos pantallas de cristal con una mezcla de gases (Neon …) Bandas conductoras horizontales y verticales Tensiones en las intersecciones que descompone el gas en luz Cristal Líquido Entre dos cristales, líquido polarizable alineado A cambios de tensión se cambia la alineación y refleja luz Existen sistemas tridimensionales (Space Graph, estereoscopía, …)

5 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer PereiraTeclado Funciona por interrupciones Maneja ASCII y se va a UNICODE ( 2 Bytes => 65.536 símbolos )

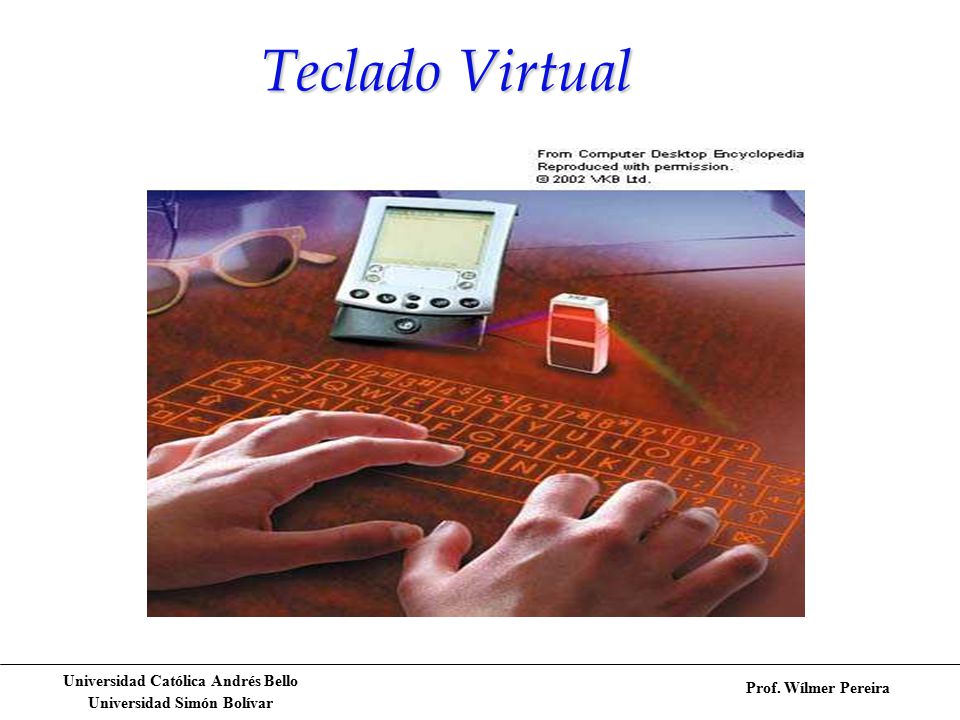

6 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Teclado Virtual

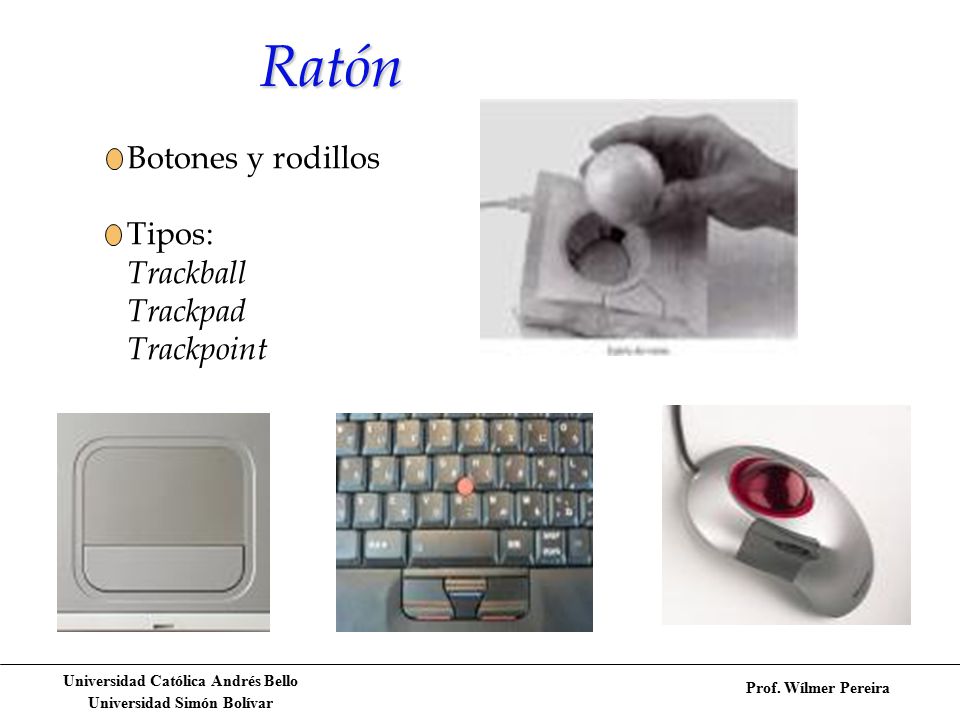

7 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Ratón Botones y rodillos Tipos: Trackball Trackpad Trackpoint

8 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira También virtual …

9 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Lápices y Lectores de Barra

10 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Scanner y Pantallas Sensible al Tacto Integrados en fotocopiadora, impresora, Fax … Tienen reconocedores de texto para recuperar información (presente en los teléfonos celulares...) Comunes en PDA y teléfonos celulares También reconocen texto bajo un formato predeterminado Aplicaciones con botones en ambientes donde no es útil un teclado o ratón

11 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Micrófonos y Cámara Se valen de tarjeta de sonido Reconocimiento de Manuscrita a hablada Hablada a texto Se valen de tarjeta de video Digitalizan a pixel ( picture element ) Fonema Lexicográfico Sintáctico Semántico Pragmático Fonema Lexicográfico Sintáctico Semántico Pragmático Retórica

12 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Impresoras Se mide en dpi ( dot per inches ) y se ofrece en varias tecnologías Se mide en dpi ( dot per inches ) y se ofrece en varias tecnologías Laser: Cañon laser apunta al tambor, lo carga electrostáticamente, y la tinta en partículas (con la carga opuesta), se adhiere a la hoja de papel. Cuatro pasadas si es a color (600 a 1800 dpi) > 1200 dpi profesional Inyección de Tinta: Lento pero barato … Cualquier papel … Cyan, magenta, amarillo y negro Carga Térmica y Sublimación de Tinta: Talleres de impresión Plotter : Impresión en gran formato

13 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Dispositivos de Almacenamiento Dispositivos de Almacenamiento Magnéticos: Discos duros Disquettes (obsoletos) Cintas (data centers) Ópticos: CDROM (700 MB) DVD (4,7 GB) HD-DVD (30 GB, Toshiba) Blu-Ray (50 GB, Sony) FLASH: Llavero USB (Pen Drive) Compact Flash (desapareciendo...) Memory Stick (también …) Secure Digital (SD) … LA NUBE …

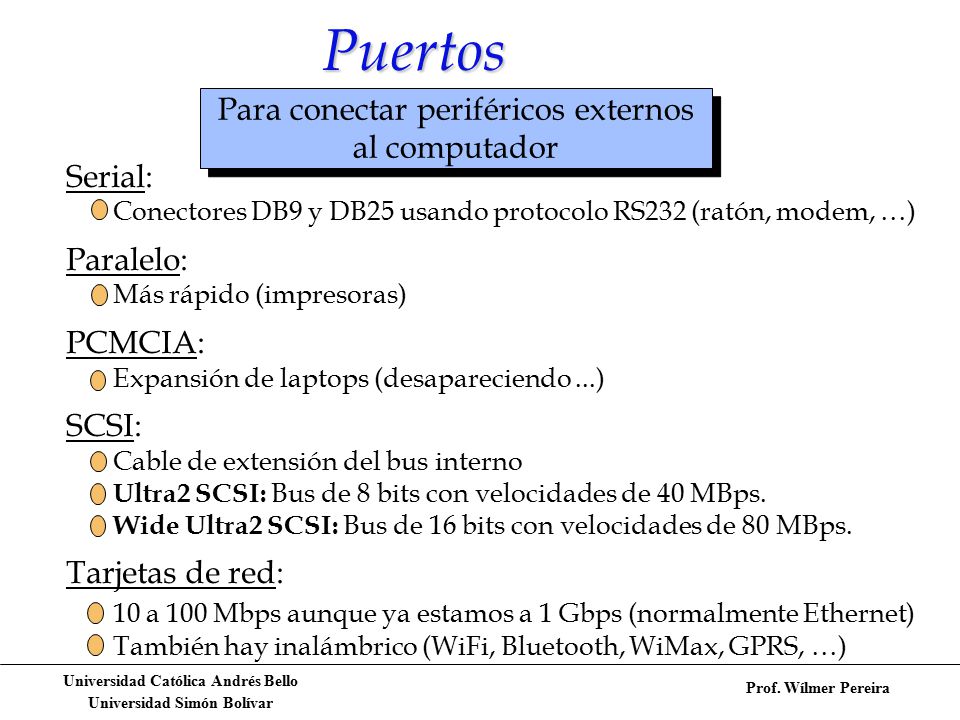

14 Universidad Católica Andrés Bello Universidad Simón Bolívar Prof. Wílmer Pereira Puertos Serial: Conectores DB9 y DB25 usando protocolo RS232 (ratón, modem, …) Paralelo: Más rápido (impresoras) PCMCIA: Expansión de laptops (desapareciendo...) SCSI: Cable de extensión del bus interno Ultra2 SCSI: Bus de 8 bits con velocidades de 40 MBps. Wide Ultra2 SCSI: Bus de 16 bits con velocidades de 80 MBps. Tarjetas de red: 10 a 100 Mbps aunque ya estamos a 1 Gbps (normalmente Ethernet) También hay inalámbrico (WiFi, Bluetooth, WiMax, GPRS, …) Para conectar periféricos externos al computador Para conectar periféricos externos al computador
