1 Esquemas, detalles técnicos y situaciones de montaje de la estructura Compañía de Paso Espectáculo “Un Horizonte Cuadrado”

2 6 mts. 0.50 mts. 6 mts. Esquema del puente 6 mts. Vista lateral Vista aérea Peso del puente 1.500 kilos

3 Distancia del puente al suelo 8 mtrs. Distancia de mastro a estaca 10.50mts. Estacas de anclaje al suelo de los tensores de la estructura son de 1.20mts. Estacas de anclaje de mastros a suelo de 0.70mts Mastros de 10.50mts. de altura Tensores mastros Tensores puente Distancia entre los mastros es de 6.60mts.

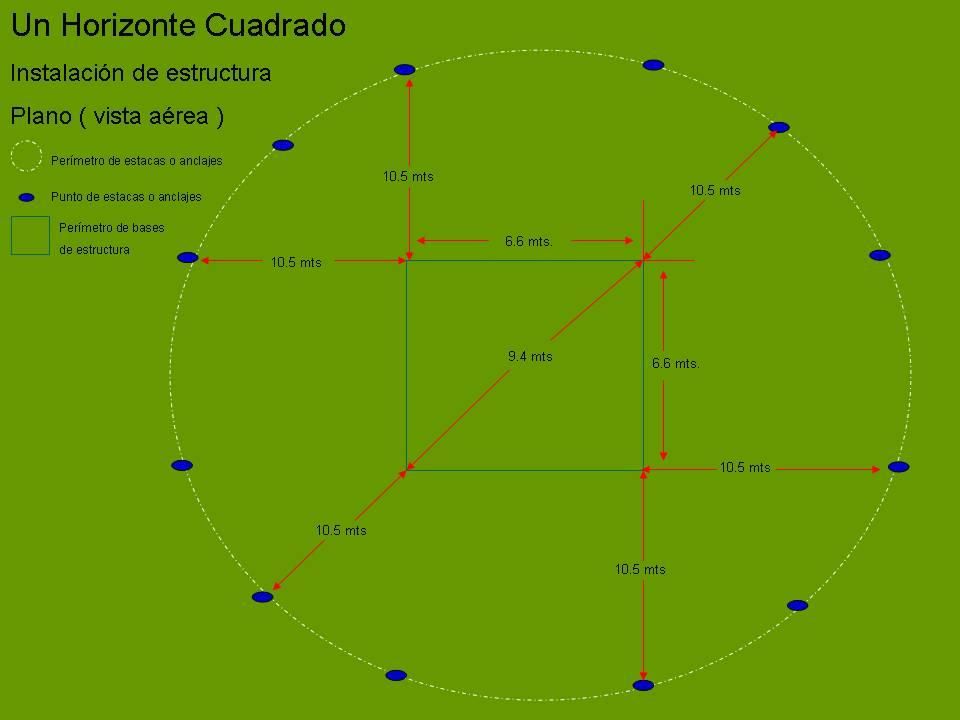

4

5 Detalles técnicos

6

7

8

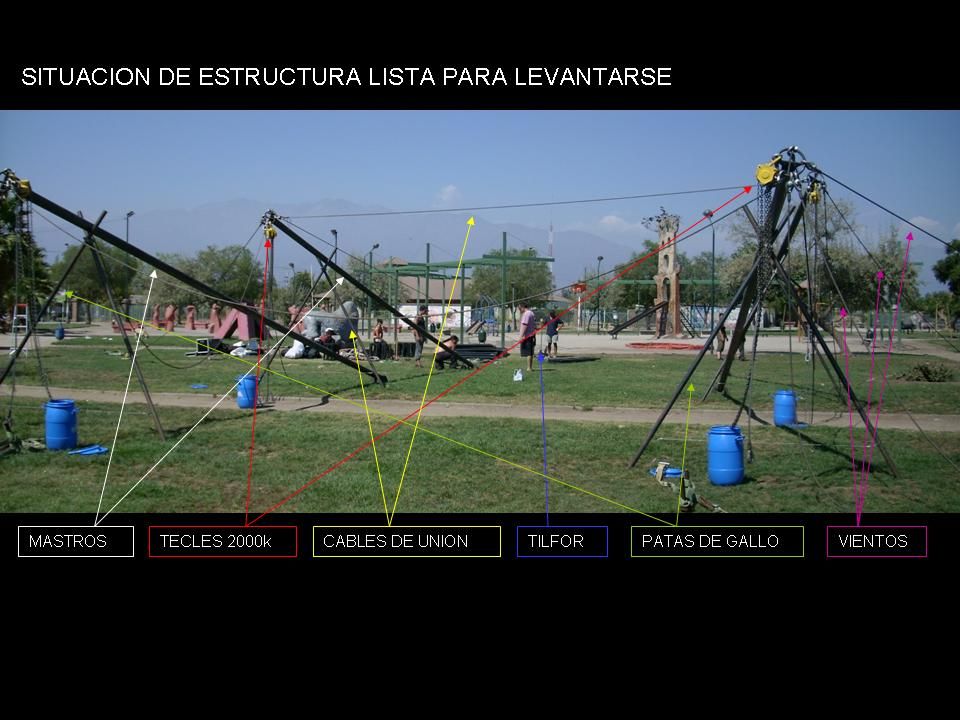

9

10

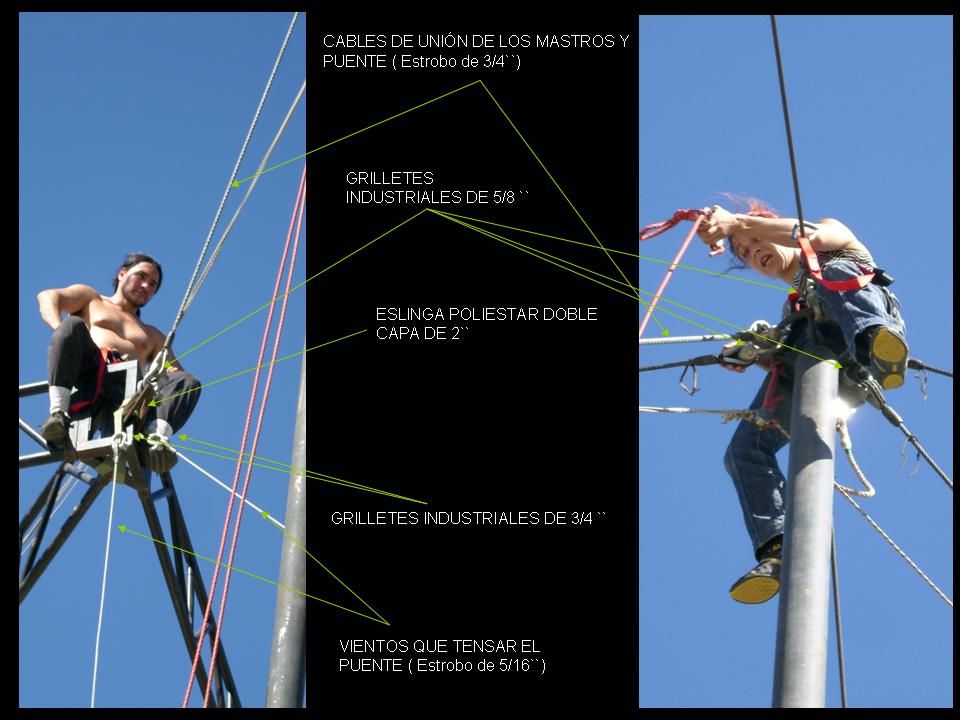

11

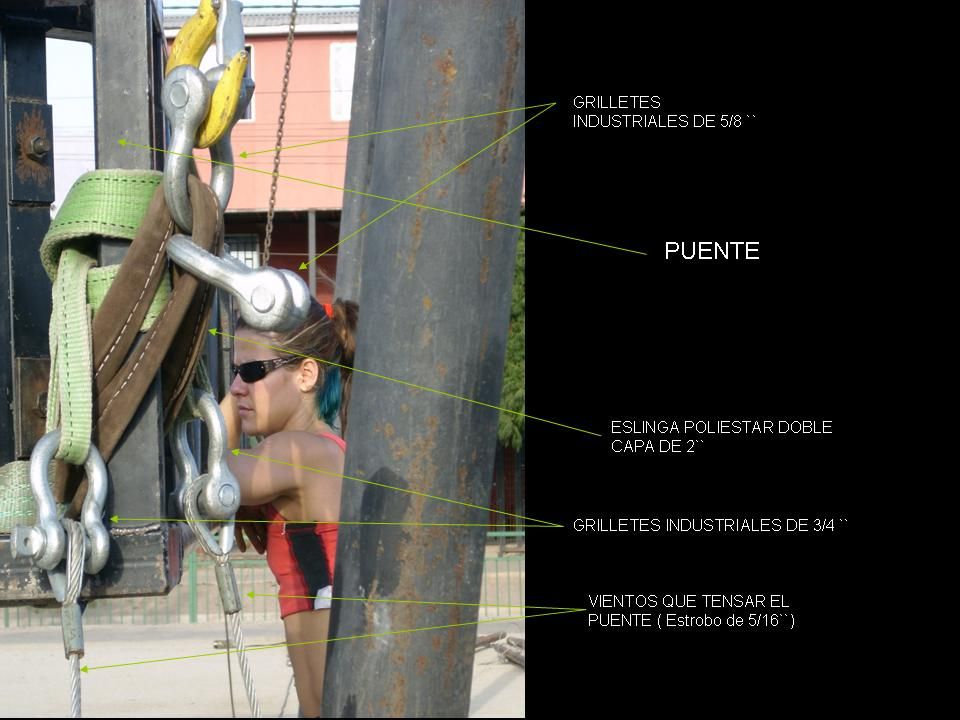

12

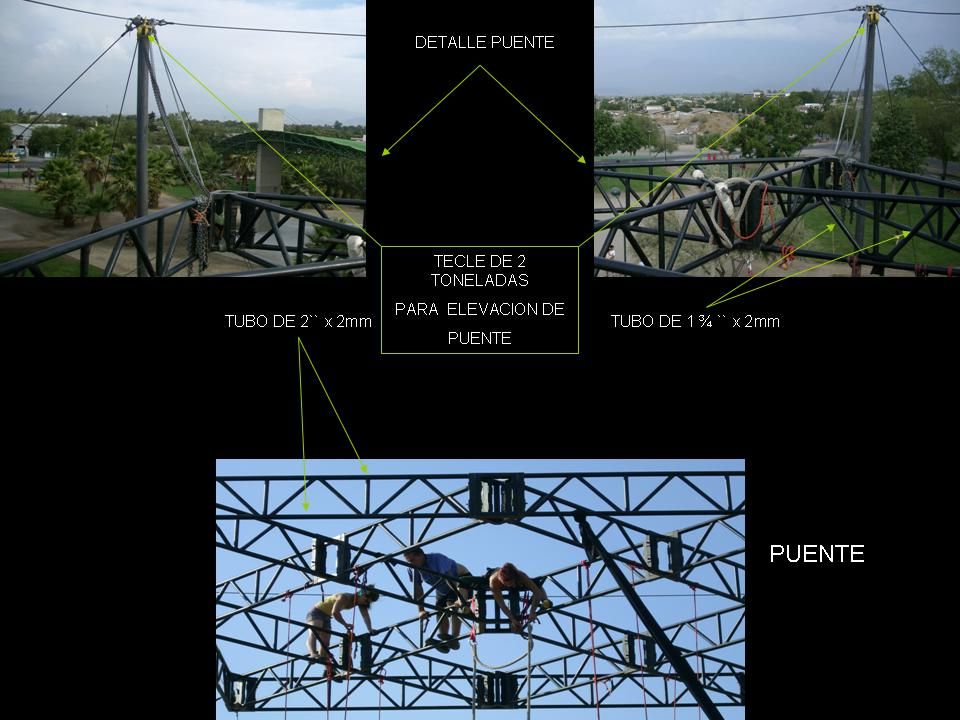

13

14 Fijación a los bloque de cemento con Eslingas para 3.500 kilos Fijación a las estacas con Eslingas para 3.500 kilos

15

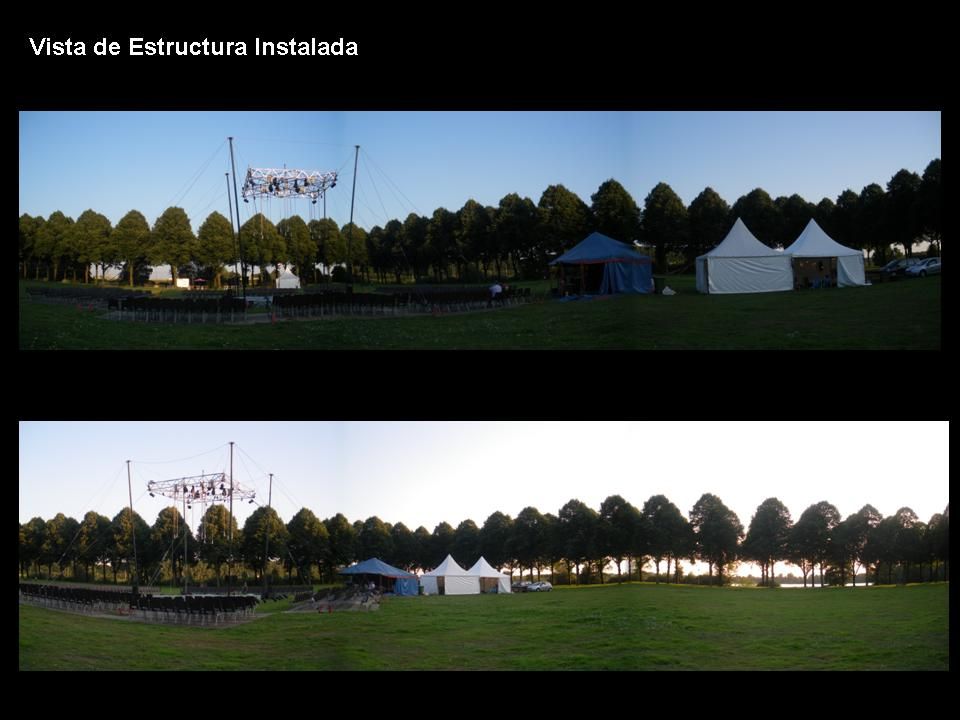

16
