1 Red Geodésica Conurbada
Zacatecas - Guadalupe

2 Antecedentes El Proyecto Densificación de la Red Geodésica tiene el propósito fundamental de establecer vértices geodésicos de control horizontal y vertical en lugares estratégicos de la conurbación de Zacatecas-Guadalupe y es derivado de la necesidad de lograr con facilidad el replanteo de Coordenadas de los predios de propiedad social, que por encontrarse en colindancia con los terrenos municipales, son asediados por particulares e inmobiliarias para su incorporación a: infraestructura, vivienda y servicios públicos, proceso que ha ocasionado constantes problemas de traslapes entre predios y la inclusión de áreas fuera de los predios originados por el desconocimiento del sistema de referencia cartográfico adoptado en el PROCEDE.

3 Antecedentes La metodología para la elaboración de datos cartográficos y la diversidad de referencias locales utilizadas por las diferentes instancias como: Federales, Estatales, Municipales, Académicas y particulares, en la generación de cartografía, provoca duplicidad de funciones, retrabajos y uso marginado de la misma.

4 Antecedentes Integrantes del grupo de Geografía del Comité Técnico Regional de Información Estadística y Geográfica en el Estado de Zacatecas, convencidos de que la única forma de avanzar en la unificación de la información generada por las dependencias, será a través de la implementación de un sistema que garantice la calidad de la información, mediante normas y especificaciones tanto para la obtención de datos y su representación gráfica.

5 Objetivo Contar con una red geodésica densificada a nivel localidad, que permita la planeación multitudinaria, a través de un ordenamiento territorial adecuado, mediante levantamientos geodésico – topográfico que coadyuve en la elaboración cartográfica con referencia homogénea de la información a partir del sistema georeferenciado.

6 Normas Técnicas Para poder lograr este objetivo primera mente se pensó en que la información que se genere deberá contar con referencia única y que para esto es necesario contar con los vértices necesarios para referenciar la información. ¿Qué normatividad aplicar? Se revisó el Código Urbano para el Estado de Zacatecas así como la Ley de Catastro del Estado y en su contenido no se encontró información relacionada con levantamiento Geodésicos. A diferencia de la de otros Estados como Tamaulipas, Baja California Norte entre otros. Que el desarrollo tecnológico de nuestra época, con nuevos instrumentos, tecnologías de medición y análisis computacional, ha obligado a evolucionar la concepción de la Geodesia y de los resultados que de ella se esperan. · Que la Geodesia ha superado en mucho su base geométrica inicial y se desenvuelve hoy en día en un contexto de entornos físico-dinámicos fundamentales, y ha pasado de la bidimensionalidad a la tridimensionalidad. · Que las técnicas de medición contemporáneas se inscriben ahora en un entorno dinámico-espacial que permite resultados muy precisos en tiempos relativamente cortos en comparación de los métodos tradicionales, en particular el Sistema de Posicionamiento Global (G.P.S.), que en la década de los noventas ha venido a revolucionar la tecnología de medición geodésica sustituyendo ventajosamente a los métodos de posicionamiento astronómico, triangulación, poligonación y doppler, aplicados hasta fechas recientes para conformar la Red Geodésica Nacional. · Que los modernos equipos de medición disponibles en la actualidad, tales como distanciómetros electromagnéticos y de posicionamiento vía satélite han superado en por lo menos un orden de magnitud la precisión del Datum Norteamericano de 1927 o NAD27, definido en las Normas Técnicas para Levantamientos Geodésicos publicadas el 1º de abril de 1985 en el Diario Oficial de la Federación, · Que con objeto de no degradar la calidad de los levantamientos realizados con las nuevas tecnologías anteriormente mencionadas, cada vez de mayor aplicación en nuestro país, y aprovechar al máximo la potencialidad de estos equipos. · Que existen en la actualidad mejores alternativas tecnológicas, de acuerdo a los instrumentos de medición disponibles en el mercado, para ser utilizadas como Sistema Geodésico de Referencia. · Que ante la nueva tecnología y conceptos modernos de Geodesia, la red geodésica nacional, en su parte correspondiente a posicionamiento horizontal, presenta defectos de consistencia interna resultantes de circunstancias diversas, que a su vez pueden dar origen a problemas técnicos y jurídicos de diversa índole. Por lo que obliga en términos de desarrollo a la adopción de un nuevo Sistema Geodésico de Referencia, compatible con la moderna tecnología. 3 PROPÓSITO Y ALCANCE El propósito

7 Normas Técnicas Por lo que se acordó aplicar lo establecido en la Ley de Información Estadística y Geográfica en lo relativo a la producción de información geodésica a partir de un marco de referencia uniforme y confiable. Y las Normas Técnicas para la Delimitación de las Tierras al Interior del Ejido en lo referente al establecimiento de un marco geográfico uniforme de referencia, al cual todos los levantamientos que se realicen para la delimitación de las tierras ejidales, estarán ligados a la Red Geodésica Nacional Activa, así como las normas y lineamientos propios que cada dependencia debe aplicar. Que el desarrollo tecnológico de nuestra época, con nuevos instrumentos, tecnologías de medición y análisis computacional, ha obligado a evolucionar la concepción de la Geodesia y de los resultados que de ella se esperan. · Que la Geodesia ha superado en mucho su base geométrica inicial y se desenvuelve hoy en día en un contexto de entornos físico-dinámicos fundamentales, y ha pasado de la bidimensionalidad a la tridimensionalidad. · Que las técnicas de medición contemporáneas se inscriben ahora en un entorno dinámico-espacial que permite resultados muy precisos en tiempos relativamente cortos en comparación de los métodos tradicionales, en particular el Sistema de Posicionamiento Global (G.P.S.), que en la década de los noventas ha venido a revolucionar la tecnología de medición geodésica sustituyendo ventajosamente a los métodos de posicionamiento astronómico, triangulación, poligonación y doppler, aplicados hasta fechas recientes para conformar la Red Geodésica Nacional. · Que los modernos equipos de medición disponibles en la actualidad, tales como distanciómetros electromagnéticos y de posicionamiento vía satélite han superado en por lo menos un orden de magnitud la precisión del Datum Norteamericano de 1927 o NAD27, definido en las Normas Técnicas para Levantamientos Geodésicos publicadas el 1º de abril de 1985 en el Diario Oficial de la Federación, · Que con objeto de no degradar la calidad de los levantamientos realizados con las nuevas tecnologías anteriormente mencionadas, cada vez de mayor aplicación en nuestro país, y aprovechar al máximo la potencialidad de estos equipos. · Que existen en la actualidad mejores alternativas tecnológicas, de acuerdo a los instrumentos de medición disponibles en el mercado, para ser utilizadas como Sistema Geodésico de Referencia. · Que ante la nueva tecnología y conceptos modernos de Geodesia, la red geodésica nacional, en su parte correspondiente a posicionamiento horizontal, presenta defectos de consistencia interna resultantes de circunstancias diversas, que a su vez pueden dar origen a problemas técnicos y jurídicos de diversa índole. Por lo que obliga en términos de desarrollo a la adopción de un nuevo Sistema Geodésico de Referencia, compatible con la moderna tecnología. 3 PROPÓSITO Y ALCANCE El propósito

8 Normas Técnicas Las Normas tienen el propósito de establecer el conjunto de especificaciones básicas para evaluar trabajos geodésicos existentes, fundamentalmente lo que respecta a exactitud y precisión, tomando en cuenta metodologías empleadas, existencia de registros, interconexión con sistemas existentes, permanencia de marcas, su recuperación y utilidad de dichos trabajos. En segundo lugar, fijar las bases generales que normen la ejecución de trabajos geodésicos a nivel nacional. La información geográfica constituye un insumo básico para el desenvolvimiento de las actividades que se lleven a cabo en el proceso de planeación, orientación y aplicación de políticas de bienestar social. Que el desarrollo tecnológico de nuestra época, con nuevos instrumentos, tecnologías de medición y análisis computacional, ha obligado a evolucionar la concepción de la Geodesia y de los resultados que de ella se esperan. · Que la Geodesia ha superado en mucho su base geométrica inicial y se desenvuelve hoy en día en un contexto de entornos físico-dinámicos fundamentales, y ha pasado de la bidimensionalidad a la tridimensionalidad. · Que las técnicas de medición contemporáneas se inscriben ahora en un entorno dinámico-espacial que permite resultados muy precisos en tiempos relativamente cortos en comparación de los métodos tradicionales, en particular el Sistema de Posicionamiento Global (G.P.S.), que en la década de los noventas ha venido a revolucionar la tecnología de medición geodésica sustituyendo ventajosamente a los métodos de posicionamiento astronómico, triangulación, poligonación y doppler, aplicados hasta fechas recientes para conformar la Red Geodésica Nacional. · Que los modernos equipos de medición disponibles en la actualidad, tales como distanciómetros electromagnéticos y de posicionamiento vía satélite han superado en por lo menos un orden de magnitud la precisión del Datum Norteamericano de 1927 o NAD27, definido en las Normas Técnicas para Levantamientos Geodésicos publicadas el 1º de abril de 1985 en el Diario Oficial de la Federación, · Que con objeto de no degradar la calidad de los levantamientos realizados con las nuevas tecnologías anteriormente mencionadas, cada vez de mayor aplicación en nuestro país, y aprovechar al máximo la potencialidad de estos equipos. · Que existen en la actualidad mejores alternativas tecnológicas, de acuerdo a los instrumentos de medición disponibles en el mercado, para ser utilizadas como Sistema Geodésico de Referencia. · Que ante la nueva tecnología y conceptos modernos de Geodesia, la red geodésica nacional, en su parte correspondiente a posicionamiento horizontal, presenta defectos de consistencia interna resultantes de circunstancias diversas, que a su vez pueden dar origen a problemas técnicos y jurídicos de diversa índole. Por lo que obliga en términos de desarrollo a la adopción de un nuevo Sistema Geodésico de Referencia, compatible con la moderna tecnología. 3 PROPÓSITO Y ALCANCE El propósito

9 Normas Técnicas Que para este propósito en la integración y funcionamiento del Sistema Nacional de información Geográfica, se hace necesario uniformar los levantamientos geodésicos sean éstos, horizontales y verticales; que asímismo sirvan de apoyo a los trabajos cartográficos. Que el desarrollo de la cartografía formal, requiere de un marco de referencia que permita definir inequívocamente y con precisión los diversos rasgos, detalles y obras de interés. Que el desarrollo tecnológico de nuestra época, con nuevos instrumentos, tecnologías de medición y análisis computacional, ha obligado a evolucionar la concepción de la Geodesia y de los resultados que de ella se esperan. · Que la Geodesia ha superado en mucho su base geométrica inicial y se desenvuelve hoy en día en un contexto de entornos físico-dinámicos fundamentales, y ha pasado de la bidimensionalidad a la tridimensionalidad. · Que las técnicas de medición contemporáneas se inscriben ahora en un entorno dinámico-espacial que permite resultados muy precisos en tiempos relativamente cortos en comparación de los métodos tradicionales, en particular el Sistema de Posicionamiento Global (G.P.S.), que en la década de los noventas ha venido a revolucionar la tecnología de medición geodésica sustituyendo ventajosamente a los métodos de posicionamiento astronómico, triangulación, poligonación y doppler, aplicados hasta fechas recientes para conformar la Red Geodésica Nacional. · Que los modernos equipos de medición disponibles en la actualidad, tales como distanciómetros electromagnéticos y de posicionamiento vía satélite han superado en por lo menos un orden de magnitud la precisión del Datum Norteamericano de 1927 o NAD27, definido en las Normas Técnicas para Levantamientos Geodésicos publicadas el 1º de abril de 1985 en el Diario Oficial de la Federación, · Que con objeto de no degradar la calidad de los levantamientos realizados con las nuevas tecnologías anteriormente mencionadas, cada vez de mayor aplicación en nuestro país, y aprovechar al máximo la potencialidad de estos equipos. · Que existen en la actualidad mejores alternativas tecnológicas, de acuerdo a los instrumentos de medición disponibles en el mercado, para ser utilizadas como Sistema Geodésico de Referencia. · Que ante la nueva tecnología y conceptos modernos de Geodesia, la red geodésica nacional, en su parte correspondiente a posicionamiento horizontal, presenta defectos de consistencia interna resultantes de circunstancias diversas, que a su vez pueden dar origen a problemas técnicos y jurídicos de diversa índole. Por lo que obliga en términos de desarrollo a la adopción de un nuevo Sistema Geodésico de Referencia, compatible con la moderna tecnología. 3 PROPÓSITO Y ALCANCE El propósito

10 INSTITUCIONES Involucradas
Secretaría de Obras Publicas de Gobierno del Estado. Secretaría de Finanzas de Gobierno del Estado. Consejo Promotor de la Vivienda de Gobierno del Estado. Instituto Nacional de Estadística y Geografía. Universidad Autónoma de Zacatecas Unidad de Topografía e Hidrografía. Dirección de Catastro del Municipio de Zacatecas. Dirección de Catastro del Municipio de Guadalupe. Coordinadas por la Secretaría de Planeación y Desarrollo Regional de Gobierno del Estado.

11 Recursos Recursos Humanos. Recursos Materiales. Equipo de posicionamiento y post- proceso Medio de transporte.

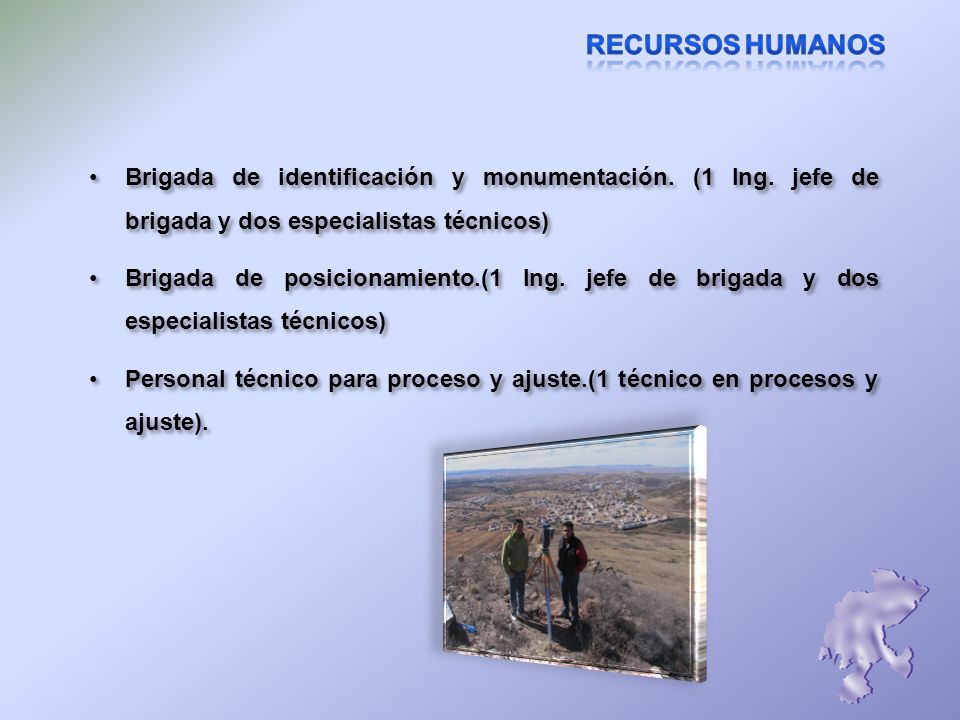

12 Recursos Humanos Brigada de identificación y monumentación. (1 Ing. jefe de brigada y dos especialistas técnicos) Brigada de posicionamiento.(1 Ing. jefe de brigada y dos especialistas técnicos) Personal técnico para proceso y ajuste.(1 técnico en procesos y ajuste).

13 Recursos materiales Arena, cemento, varillas de 3/8, Placas, pala, pico, barra, cuchara de albañil, bidón para agua, clavos, pintura en aerosol, tripié, base nivelante, brújula, flexómetro.

14 Equipo de posicionamiento y post- proceso
Equipos G.P.S. de dos bandas. Equipo de computo Software.

15 Medio de transporte Vehículos tipo Pick-up. Para cada brigada

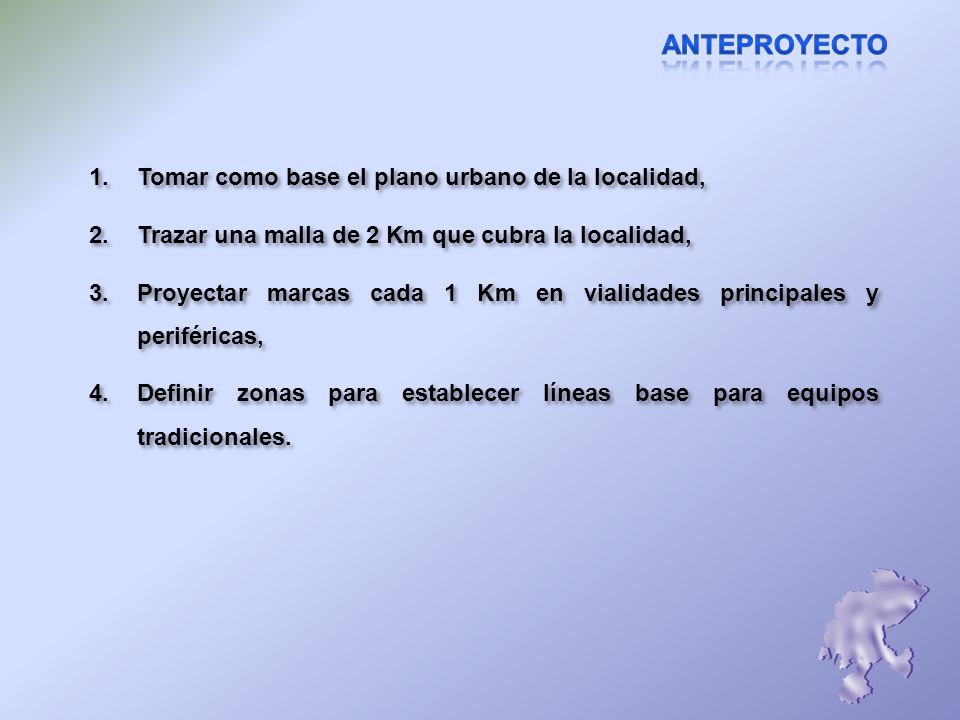

16 Anteproyecto Tomar como base el plano urbano de la localidad,
Trazar una malla de 2 Km que cubra la localidad, Proyectar marcas cada 1 Km en vialidades principales y periféricas, Definir zonas para establecer líneas base para equipos tradicionales.

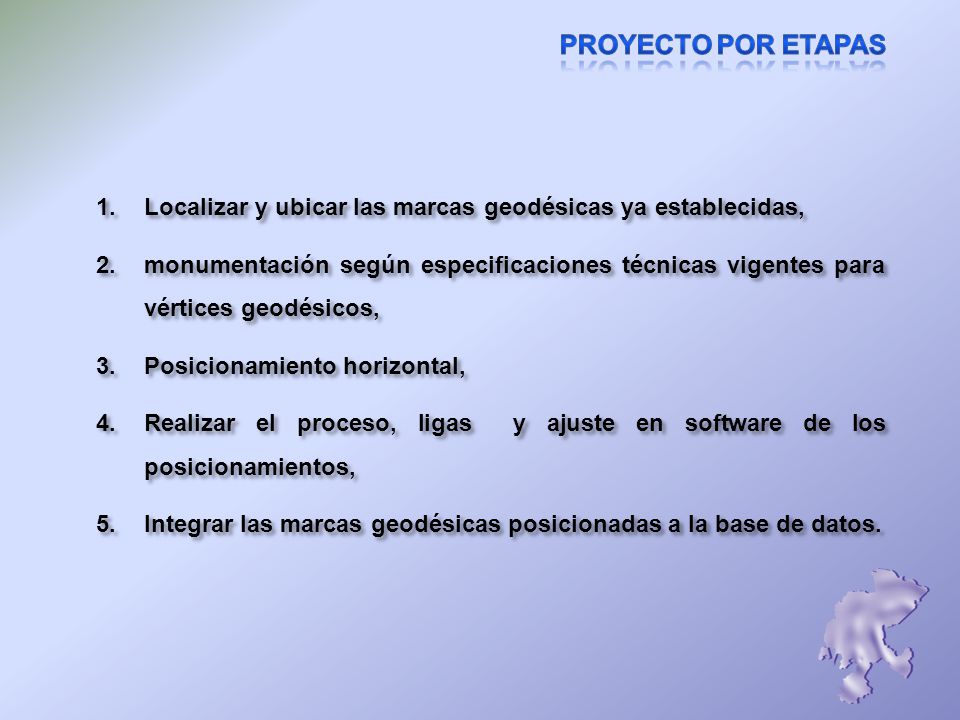

17 Proyecto por etapas Localizar y ubicar las marcas geodésicas ya establecidas, monumentación según especificaciones técnicas vigentes para vértices geodésicos, Posicionamiento horizontal, Realizar el proceso, ligas y ajuste en software de los posicionamientos, Integrar las marcas geodésicas posicionadas a la base de datos.

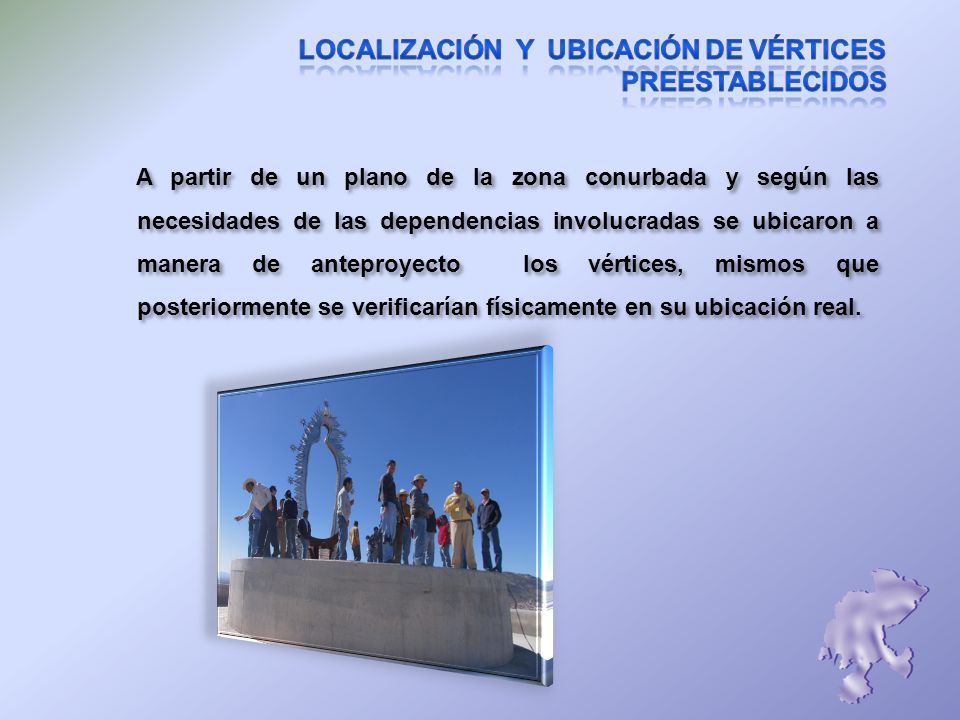

18 Localización y Ubicación de vértices preestablecidos
A partir de un plano de la zona conurbada y según las necesidades de las dependencias involucradas se ubicaron a manera de anteproyecto los vértices, mismos que posteriormente se verificarían físicamente en su ubicación real.

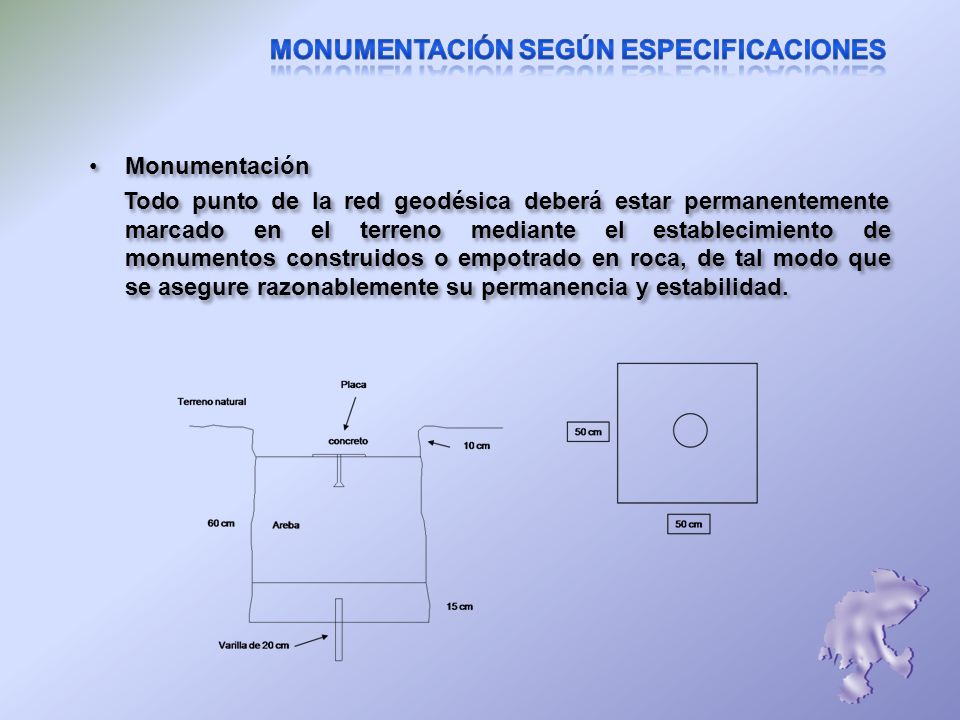

19 Monumentación según especificaciones
Todo punto de la red geodésica deberá estar permanentemente marcado en el terreno mediante el establecimiento de monumentos construidos o empotrado en roca, de tal modo que se asegure razonablemente su permanencia y estabilidad.

20 Itinerario de localización
Ubicación La descripción definitiva deberá contener toda la información que permita localizar inequívocamente el punto y llegar a él con toda seguridad y sin mayores dificultades, siguiendo las direcciones indicadas.

21 Posicionamiento Horizontal GPS (Sistema de posicionamiento global)
Medición Los instrumentos que se empleen deberán cumplir con los requisitos generales que se indiquen según el tipo de levantamiento y el grado de exactitud requerido. Mascara de 10 grados de elevación, Intervalo de registro de 15 segundos, Numero mínimo de satélites 4, PDOP menor a 4, Constelación satelar NAVSTAR, Precisión mínima de 1:50,000, Mínimo 3 horas de posicionamiento, Cumplir con las normas técnicas para levantamientos geodésicos.

22 Ajuste Ligas Las ligas con respecto al Marco de Referencia ITRF92 Epoca , utilizando equipo G.P.S., se establecerán de dos maneras: mediante el método diferencial de la red geodésica nacional activa o haciendo observaciones simultáneas desde vértices ya establecidos con valores ITRF92 Epoca Ajuste El procesamiento de los datos satelitales se hará utilizando efemérides precisas, con tres estaciones fijas de la Red Geodésica Nacional Activa, considerando el decreto de 1 de abril de 1985 y su reforma en 1988 sobre el elipsoide de referencia GRS80 y Datum ITRF92.

23 Costo por actividad Monumentación de 58 vértices Geodésicos Cantidad
Unidad Costo Monumentación Jefe de brigada 1 Persona $ 12,486.50 Especialista técnico 2 $17,176.00 Arena – grava 7 m3 $ 1,428.50 Cemento 25 Bulto $ 2,250.00 Gasolina 250 Lts $ 1,670.00 Total $35,011.00 Costo total Monumento Cantidad Total Posicionamiento $ $38,973.68 Proceso $ $18,014.80 Monumentacion $ $35,011.00 Total     $ 91,999.48 Monto absorbido por las instituciones participantes de los 58 vertices

24 Costo diario por monumento
Costo por actividad Posicionamiento con equipo GPS por vértice Cantidad Unidad Costo diario por monumento Jefe de brigada 1 Persona $ Especialista técnico $ Equipo GPS $ Gasolina 5 Lts $ 33.40 Vehículo $ Total $671.97

25 Costo diario por proceso
Costo por actividad Procesamiento de información por vértice Cantidad Unidad Costo diario por proceso Técnico en procesos 1 Persona $ Equipo de computo $ 31.96 Total $310.60

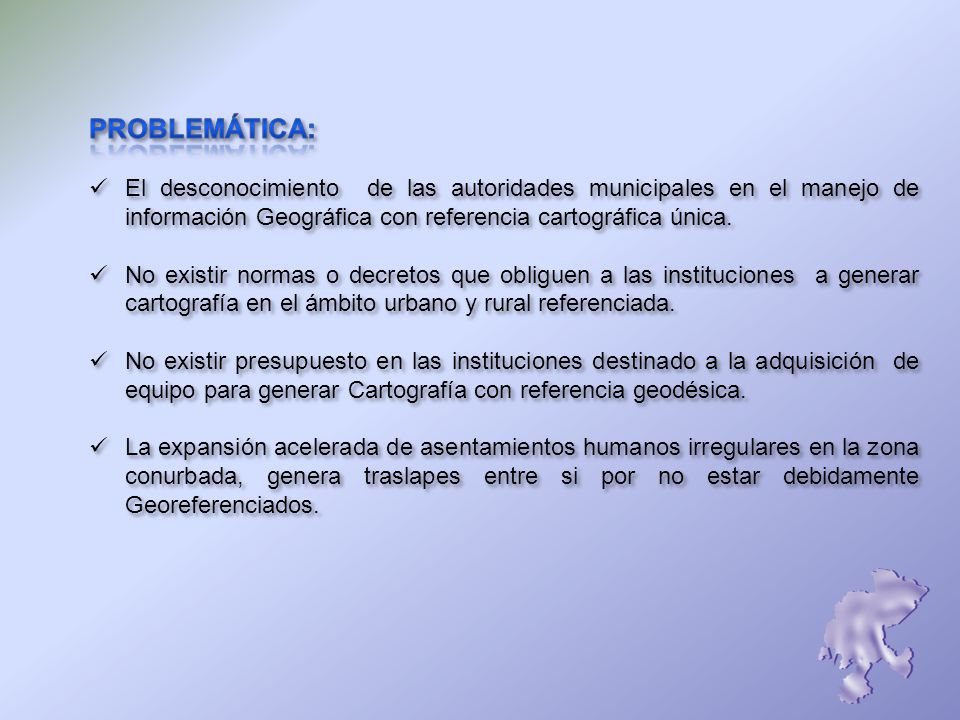

26 PROBLEMÁTICA: El desconocimiento de las autoridades municipales en el manejo de información Geográfica con referencia cartográfica única. No existir normas o decretos que obliguen a las instituciones a generar cartografía en el ámbito urbano y rural referenciada. No existir presupuesto en las instituciones destinado a la adquisición de equipo para generar Cartografía con referencia geodésica. La expansión acelerada de asentamientos humanos irregulares en la zona conurbada, genera traslapes entre si por no estar debidamente Georeferenciados.

27 PROBLEMÁTICA: Los desarrolladores de vivienda y fraccionadores informales, no cuentan con asesoría técnica en la elaboración de proyectos de fraccionamientos urbanos Georeferenciados, imposibilitando su pronta ubicación para su aprobación y factibilidad de dotación de servicios. El crecimiento de Obra Publica esparcida en el área conurbada no tiene vinculación Cartográfica por lo que se hace difícil la ubicación, cuando la ciudadanía solicita servicios de urgencia. Las vialidades principales del área conurbada no cuentan registros de levantamientos Cartográficos por lo que dificultan la pronta atención de los problemas de transito. Centros públicos, hospitales, escuelas, comercios y recreación no cuentan con ubicación Georeferenciada por lo que retarda la ayuda de los cuerpos de auxilio, en los siniestros ocasionados por la naturaleza en los mismos.

28 ESPECTACTIVAS: Invitar a participar a las autoridades municipales en el uso de los vértices geodésicos en la integración de los padrones catastrales de los espacios públicos y privados, para que propaguen la necesidad de actualizar y ubicar por medios Cartográficos la infraestructura publica y privada. Solicitar ante la instancia correspondiente la presentación al congreso del estado las adecuaciones o adiciones a la Ley de Catastro y el Código Urbano del Estado lo relativo a la adopción de la referencia única a través de la red geodésica para todos los trabajos cartográficos que se realicen en el estado. Gestionar presupuesto ante los programas correspondientes para la adquisición de equipos generadores de Cartografía de precisión, y capacitación al personal.

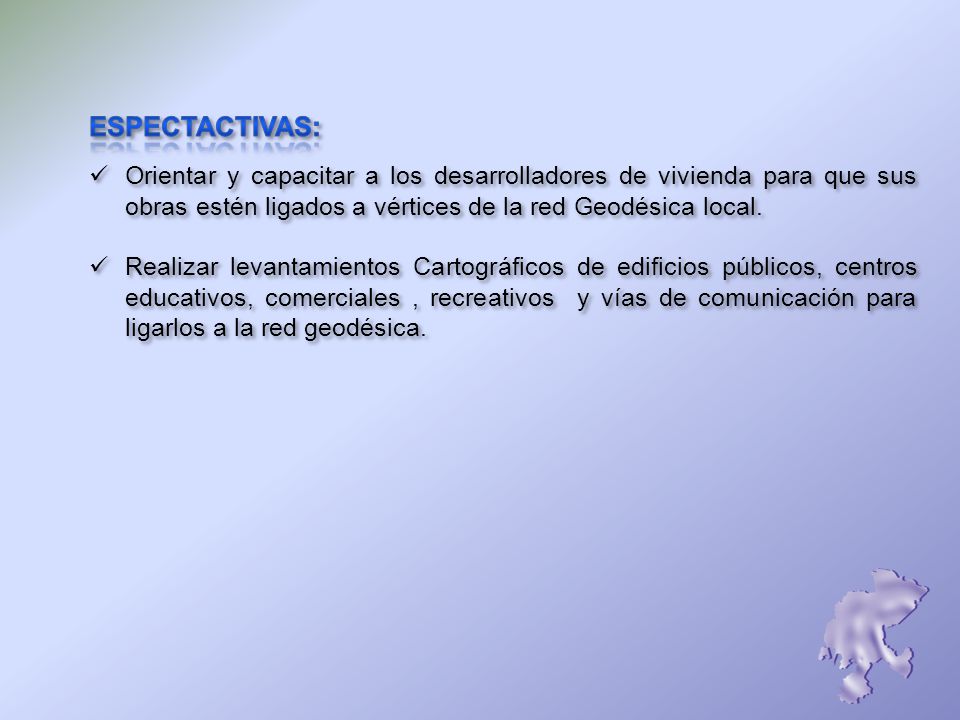

29 ESPECTACTIVAS: Orientar y capacitar a los desarrolladores de vivienda para que sus obras estén ligados a vértices de la red Geodésica local. Realizar levantamientos Cartográficos de edificios públicos, centros educativos, comerciales , recreativos y vías de comunicación para ligarlos a la red geodésica.

30 RESULTADOS DISTRIBUCIÓN DE VÉRTICES GEODÉSICOS Limite municipal Panuco
Zacatecas Guadalupe Limite municipal

31 Modelo digital y fotografía de algunos vértices establecidos
CERRO DEL GRILLO HE= CERRO DE LA BUFA RL4 HE= FACULTAD DE INGENIERIA HE= HE= ALTURA ELIPSOIDAL

32 G r a c i a s
