Sistema de Control de Iluminación del TEATRO SOLIS Setiembre, 2004.

Presentación del tema: "Sistema de Control de Iluminación del TEATRO SOLIS Setiembre, 2004."— Transcripción de la presentación:

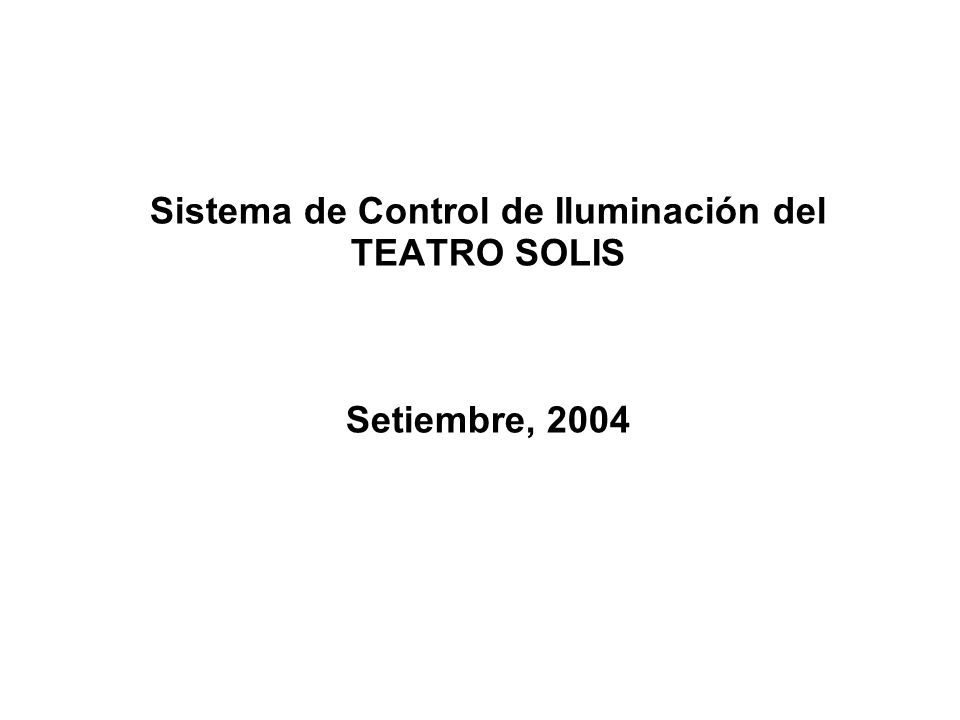

1 Sistema de Control de Iluminación del TEATRO SOLIS Setiembre, 2004

2 Ing. Gustavo Bellora Gerente de Proyecto. Prof. Fernando Ortiz. Daniel Graña. Daniel Alfaro. Grupo de Desarrollo.

3 Contenido. 1 - Requisitos del sistema. 2 - Arquitectura hardware. 3 - Diseño del software. 4 - Conclusiones.

4 1 - Requisitos del Sistema.

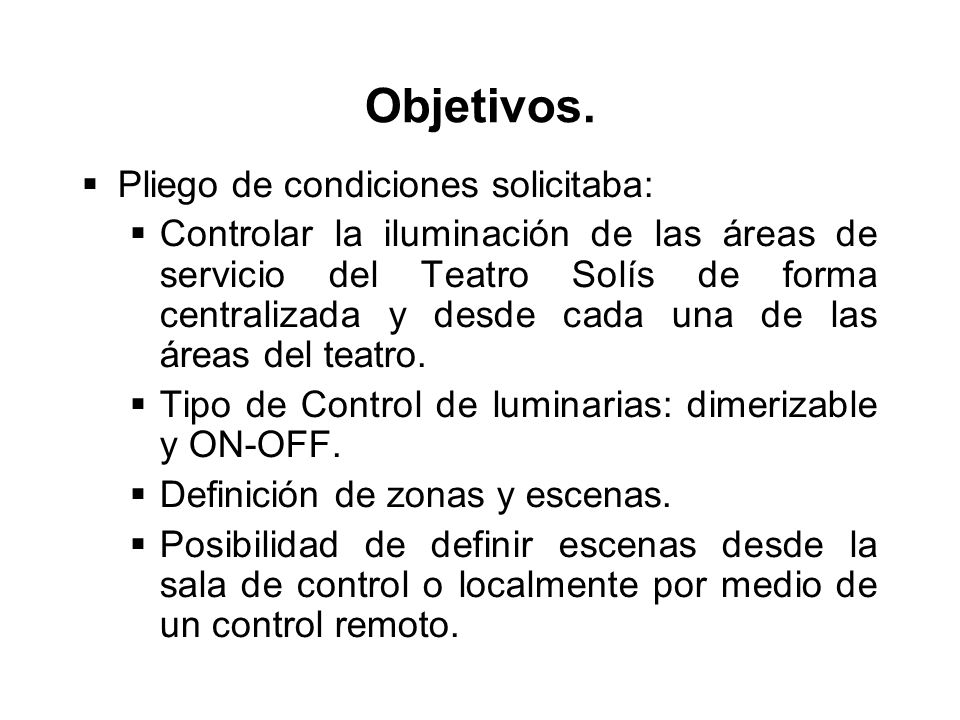

5 Objetivos.  Pliego de condiciones solicitaba:  Controlar la iluminación de las áreas de servicio del Teatro Solís de forma centralizada y desde cada una de las áreas del teatro.  Tipo de Control de luminarias: dimerizable y ON-OFF.  Definición de zonas y escenas.  Posibilidad de definir escenas desde la sala de control o localmente por medio de un control remoto.

6 Anteproyecto.  Se evaluaron sistemas propietarios de las marcas: PHILIPS, LUTRON, ERCO y JOHNSON CONTROL.  Soluciones de alto costo.  Ninguna satisfacía 100% las especificaciones deseadas.  Alternativa...

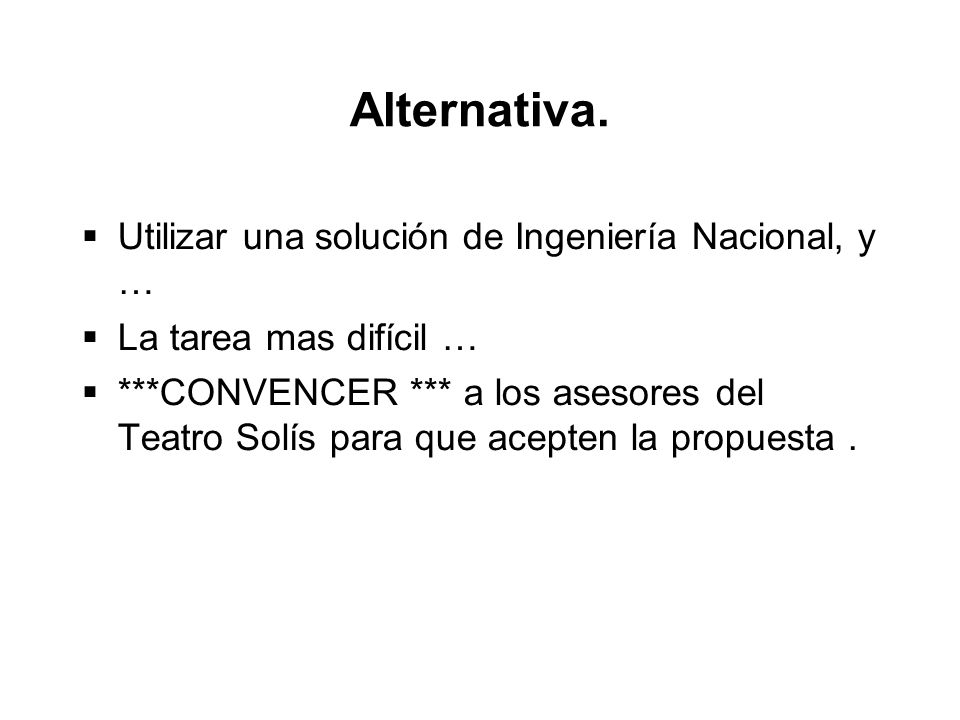

7 Alternativa.  Utilizar una solución de Ingeniería Nacional, y …  La tarea mas difícil …  ***CONVENCER *** a los asesores del Teatro Solís para que acepten la propuesta.

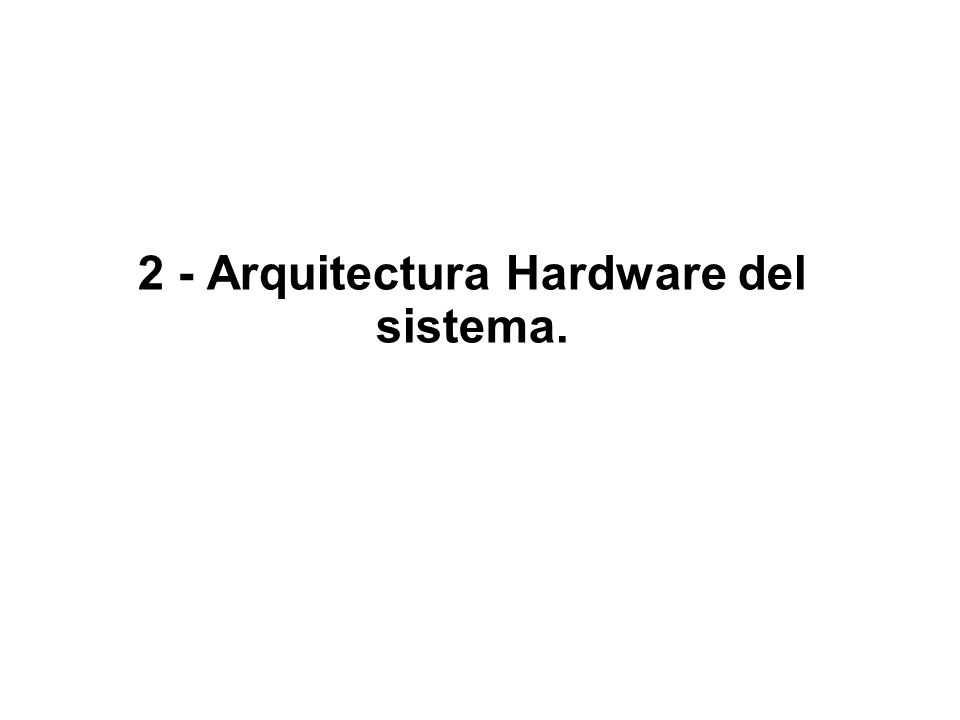

8 2 - Arquitectura Hardware del sistema.

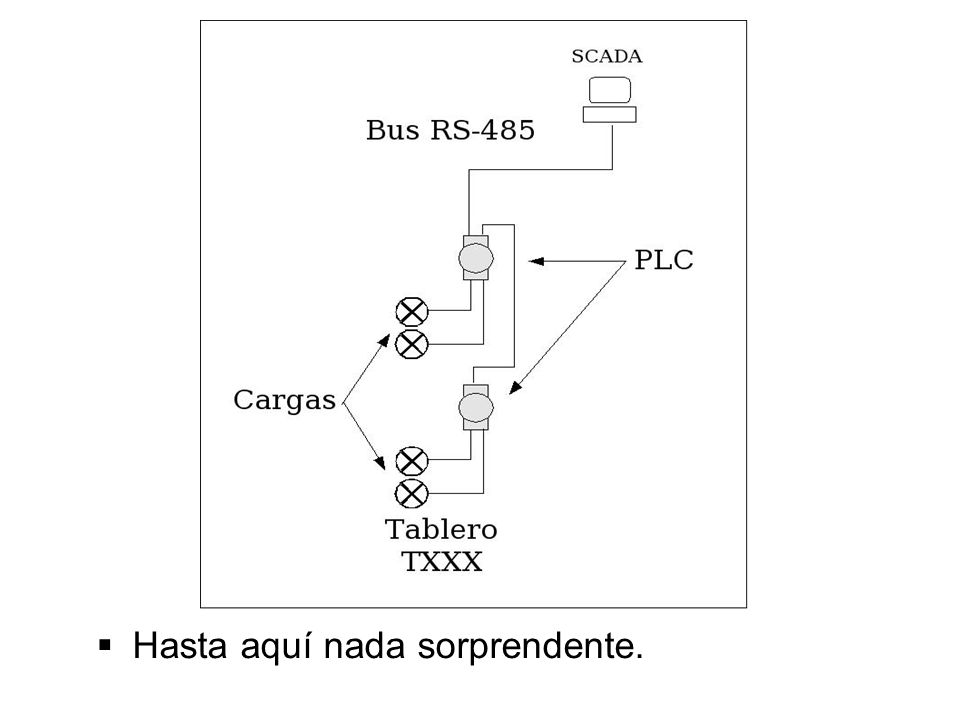

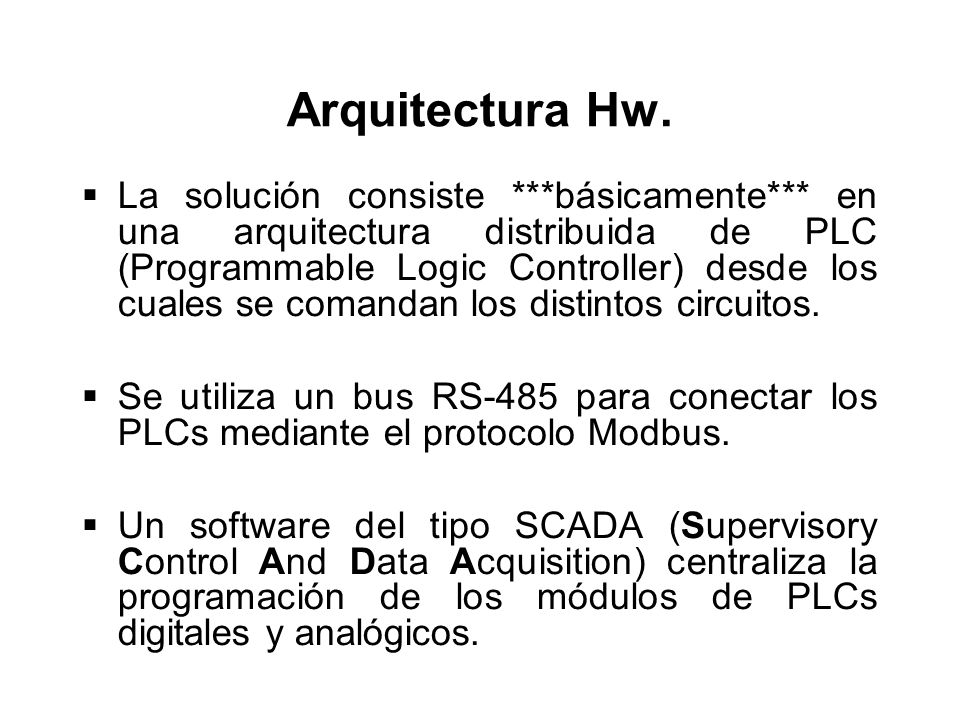

9 Arquitectura Hw.  La solución consiste ***básicamente*** en una arquitectura distribuida de PLC (Programmable Logic Controller) desde los cuales se comandan los distintos circuitos.  Se utiliza un bus RS-485 para conectar los PLCs mediante el protocolo Modbus.  Un software del tipo SCADA (Supervisory Control And Data Acquisition) centraliza la programación de los módulos de PLCs digitales y analógicos.

10  Hasta aquí nada sorprendente.

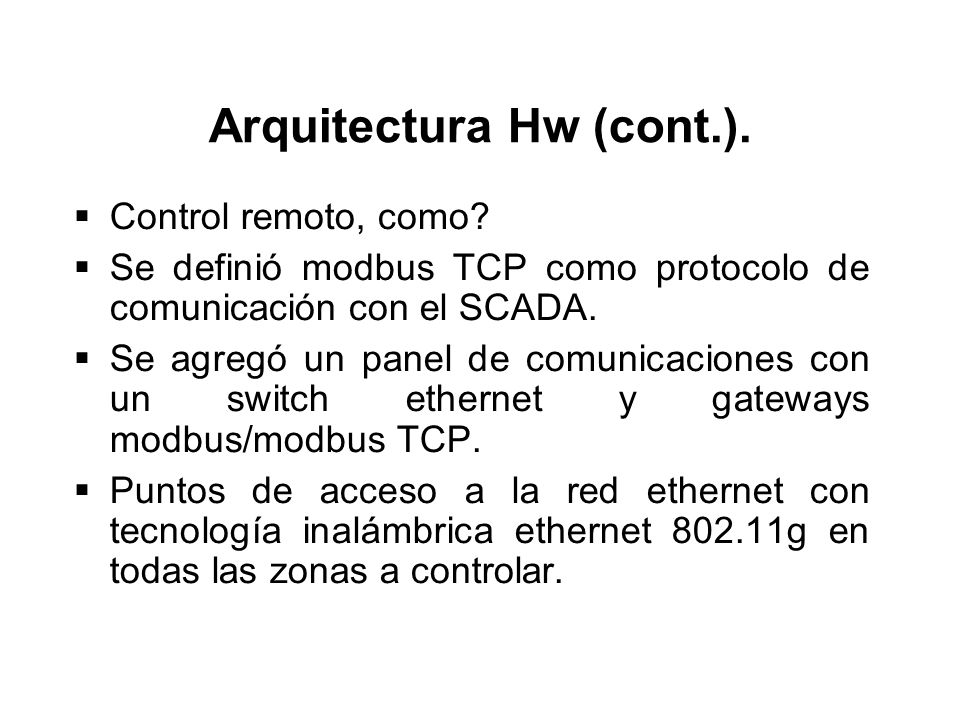

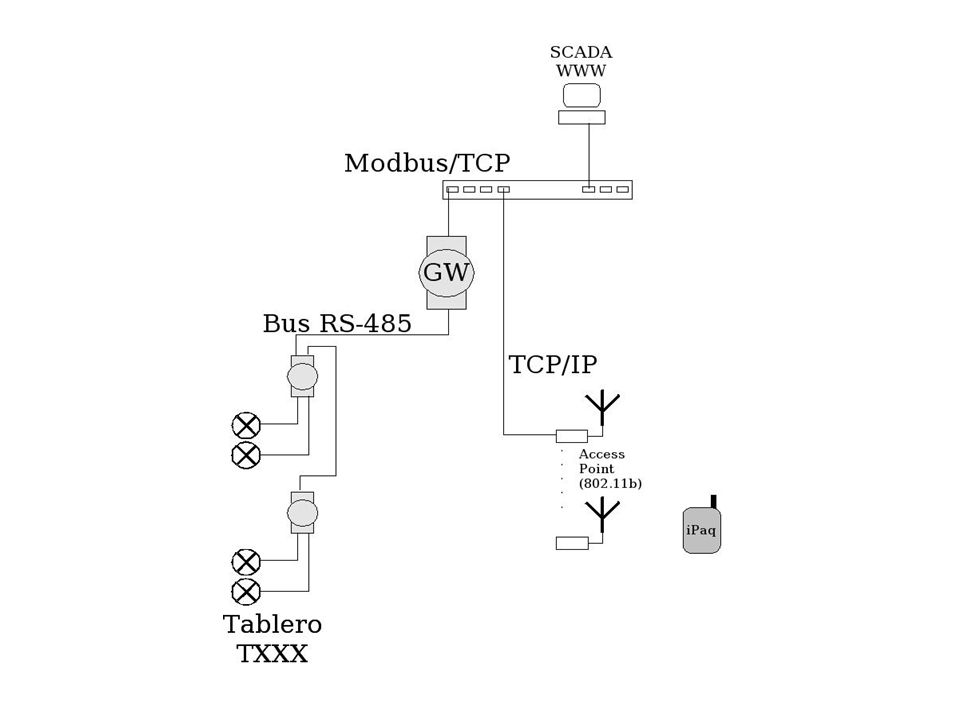

11 Arquitectura Hw (cont.).  Control remoto, como?  Se definió modbus TCP como protocolo de comunicación con el SCADA.  Se agregó un panel de comunicaciones con un switch ethernet y gateways modbus/modbus TCP.  Puntos de acceso a la red ethernet con tecnología inalámbrica ethernet 802.11g en todas las zonas a controlar.

12

13

14 Innovación.  Uso de tecnología inalámbrica.  Integración de varias tecnologías.  Equipo de trabajo multidisciplinario, integrado por técnicos de distintas áreas.  Uso de Internet Explorer para acceder a una página WEB desde una Pocket PC para el control inalámbrico.  Muy fácil manejo.  Control por Internet.

15 3 - Software.

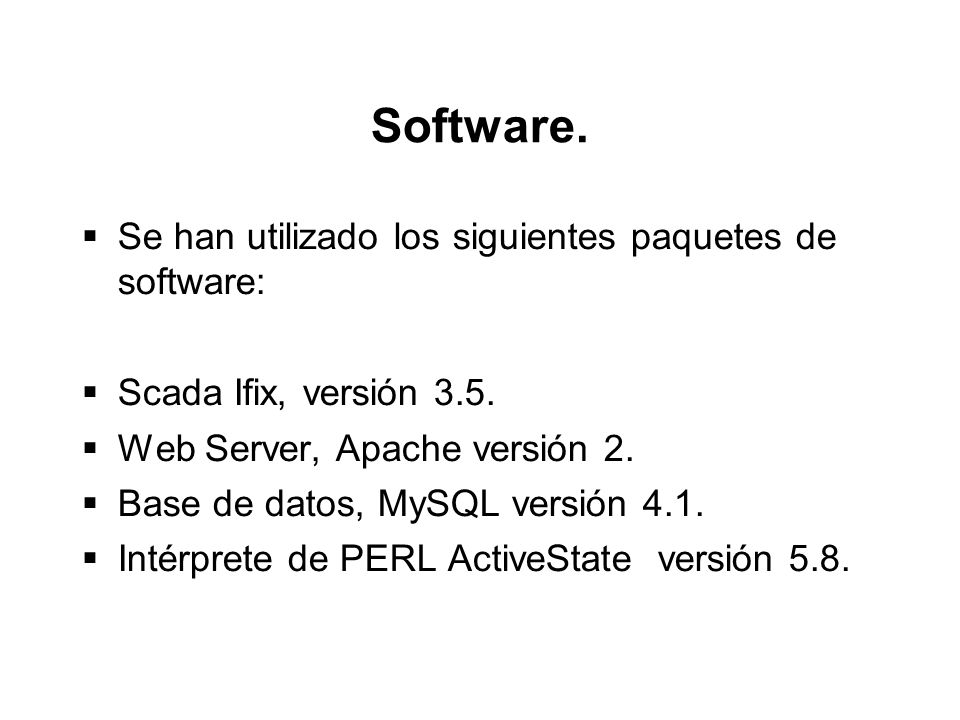

16 Software.  Se han utilizado los siguientes paquetes de software:  Scada Ifix, versión 3.5.  Web Server, Apache versión 2.  Base de datos, MySQL versión 4.1.  Intérprete de PERL ActiveState versión 5.8.

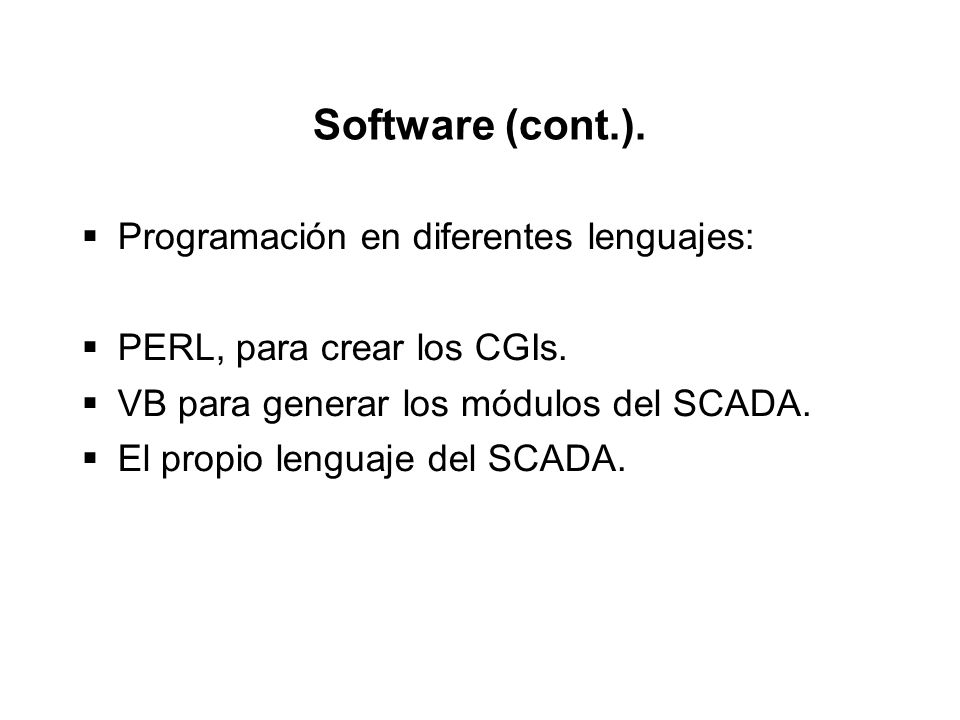

17 Software (cont.).  Programación en diferentes lenguajes:  PERL, para crear los CGIs.  VB para generar los módulos del SCADA.  El propio lenguaje del SCADA.

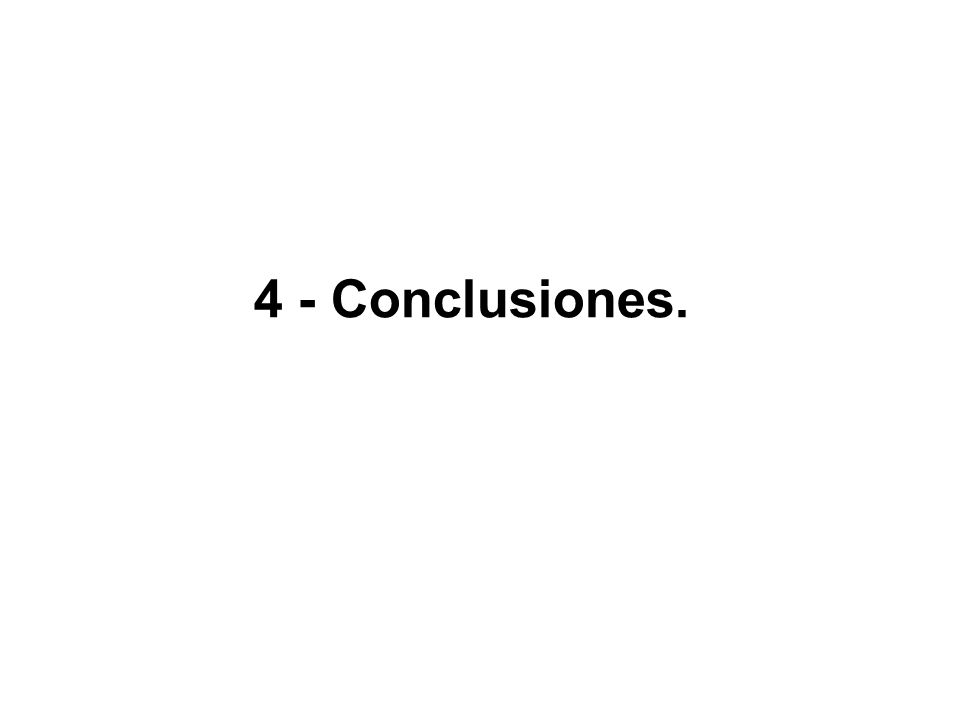

18 4 - Conclusiones.

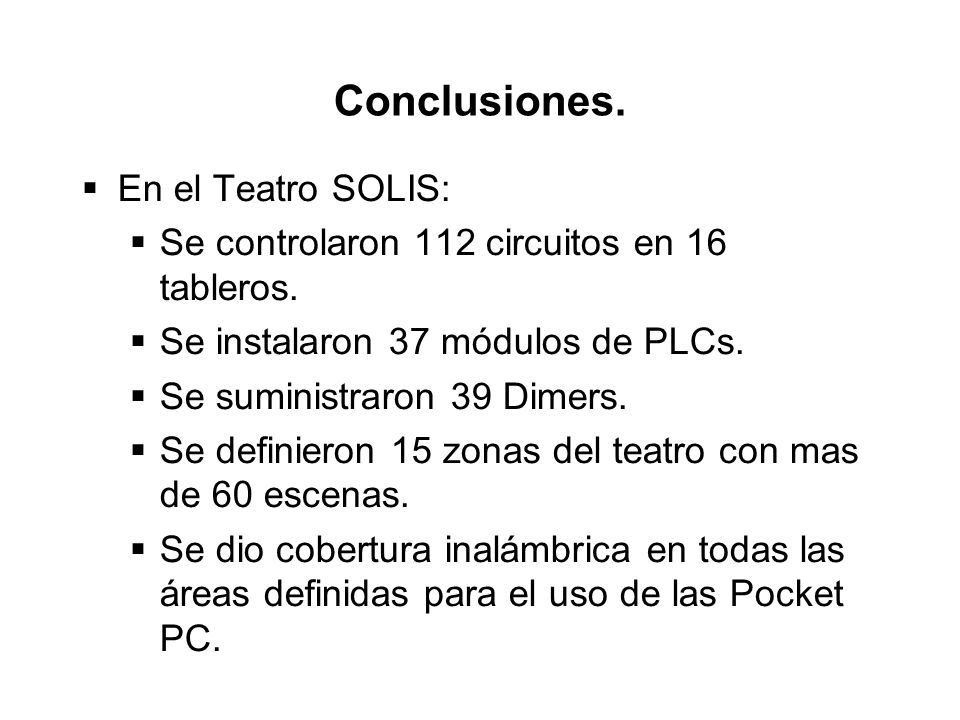

19 Conclusiones.  En el Teatro SOLIS:  Se controlaron 112 circuitos en 16 tableros.  Se instalaron 37 módulos de PLCs.  Se suministraron 39 Dimers.  Se definieron 15 zonas del teatro con mas de 60 escenas.  Se dio cobertura inalámbrica en todas las áreas definidas para el uso de las Pocket PC.

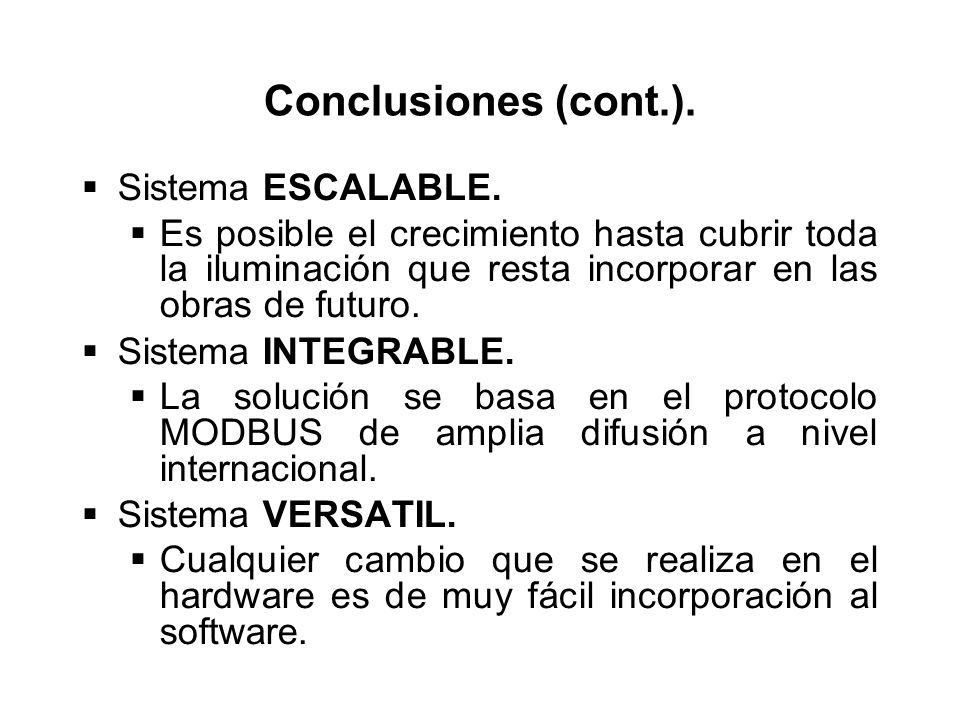

20 Conclusiones (cont.).  Sistema ESCALABLE.  Es posible el crecimiento hasta cubrir toda la iluminación que resta incorporar en las obras de futuro.  Sistema INTEGRABLE.  La solución se basa en el protocolo MODBUS de amplia difusión a nivel internacional.  Sistema VERSATIL.  Cualquier cambio que se realiza en el hardware es de muy fácil incorporación al software.

21 Conclusiones (cont.).  Producto “Made in Uruguay” (¡¡ Viva la Ingeniería Nacional !!).  ¨Experiencia¨ que sirve como base para controlar a través de Internet distintos tipos sistemas, no solo de iluminación.

22 PREGUNTAS.
