Protocolo de Tsunamis Taller de Tsunamis de Manatí Red Sísmica de Puerto Rico Recinto Universitario de Mayagüez Christa G. von Hillebrandt-Andrade Directora.

Presentación del tema: "Protocolo de Tsunamis Taller de Tsunamis de Manatí Red Sísmica de Puerto Rico Recinto Universitario de Mayagüez Christa G. von Hillebrandt-Andrade Directora."— Transcripción de la presentación:

1 Protocolo de Tsunamis Taller de Tsunamis de Manatí Red Sísmica de Puerto Rico Recinto Universitario de Mayagüez Christa G. von Hillebrandt-Andrade Directora e Investigadora Asociada 25 de junio de 2009

2 Red Sísmica de Puerto Rico Horario 24 horas a partir del 1 de marzo de 2008. El USGS y WCATWC sirven de backup. Planificado: OSPR

3 Sismicidad 2008: 2529 temblores, 53 sentidos

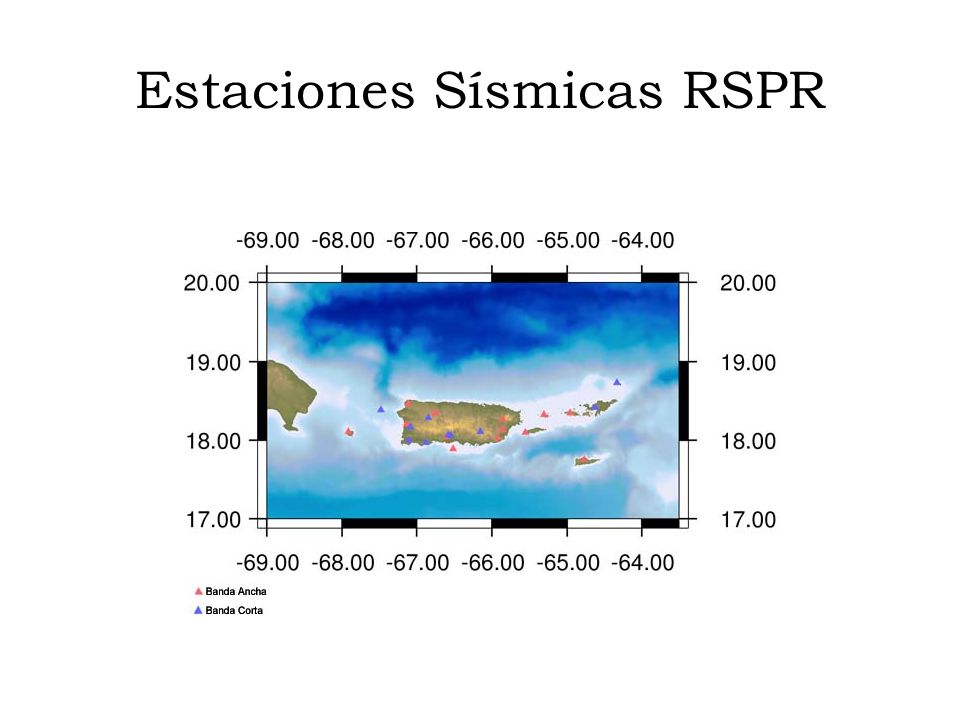

4 Estaciones Sísmicas RSPR

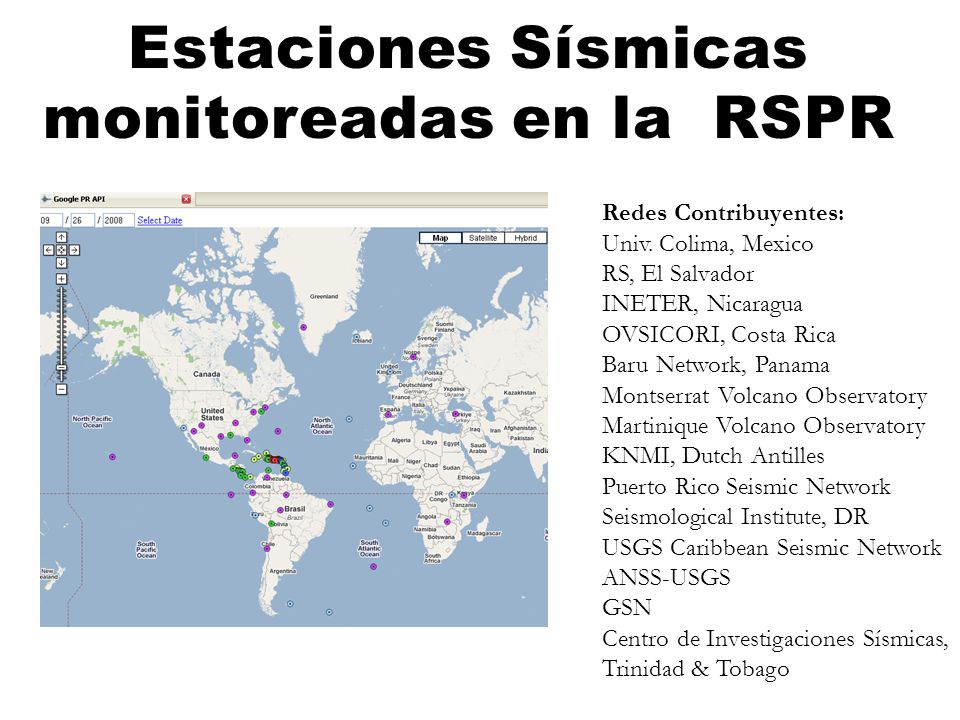

5 Redes Contribuyentes: Univ. Colima, Mexico RS, El Salvador INETER, Nicaragua OVSICORI, Costa Rica Baru Network, Panama Montserrat Volcano Observatory Martinique Volcano Observatory KNMI, Dutch Antilles Puerto Rico Seismic Network Seismological Institute, DR USGS Caribbean Seismic Network ANSS-USGS GSN Centro de Investigaciones Sísmicas, Trinidad & Tobago Estaciones Entrando, 29 Septiembre 2008

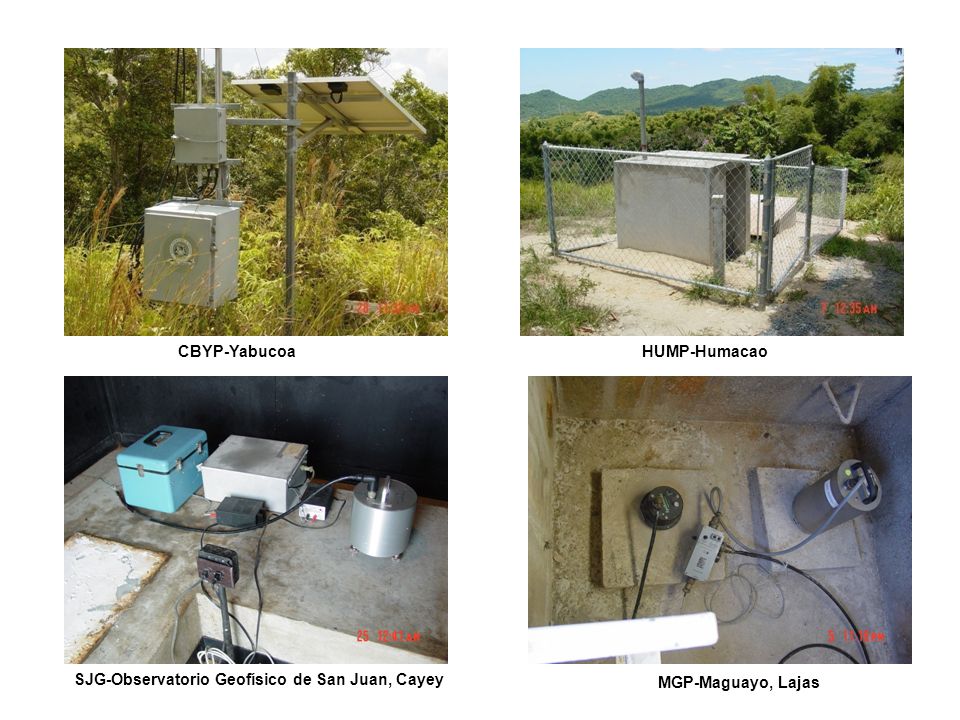

6 CBYP-Yabucoa SJG-Observatorio Geofísico de San Juan, Cayey MGP-Maguayo, Lajas HUMP-Humacao

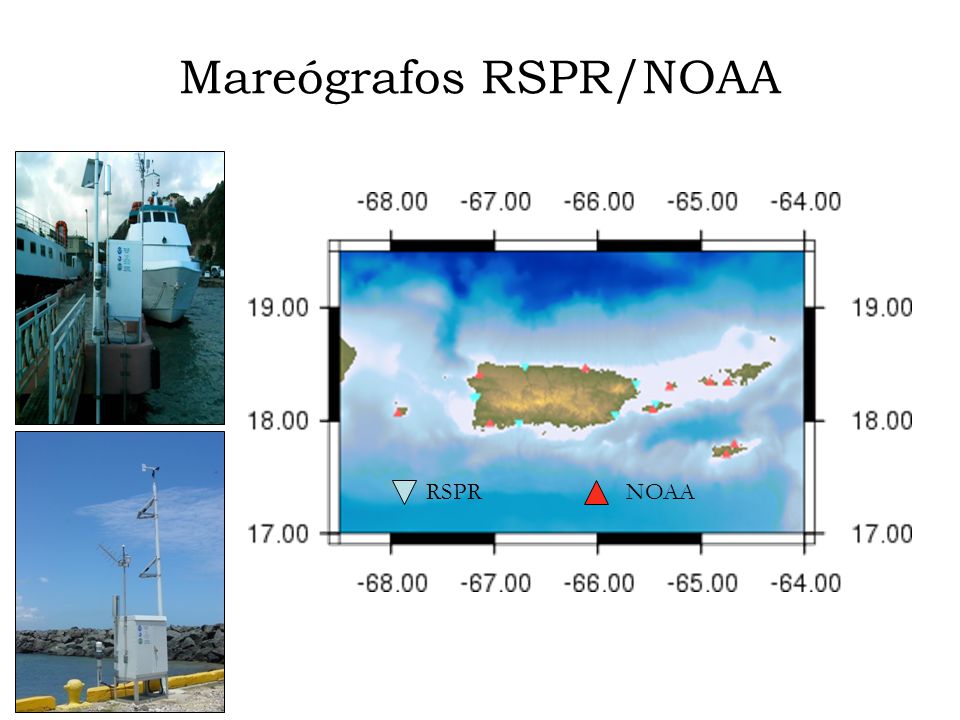

7 Mareógrafos RSPR/NOAA NOAARSPR

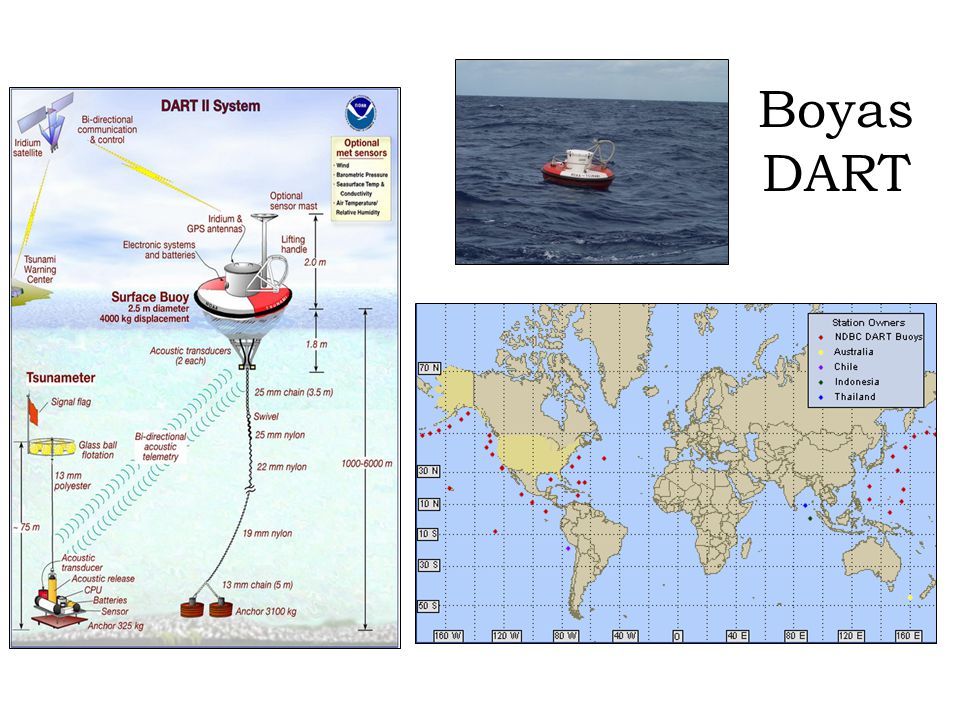

8 Boyas DART

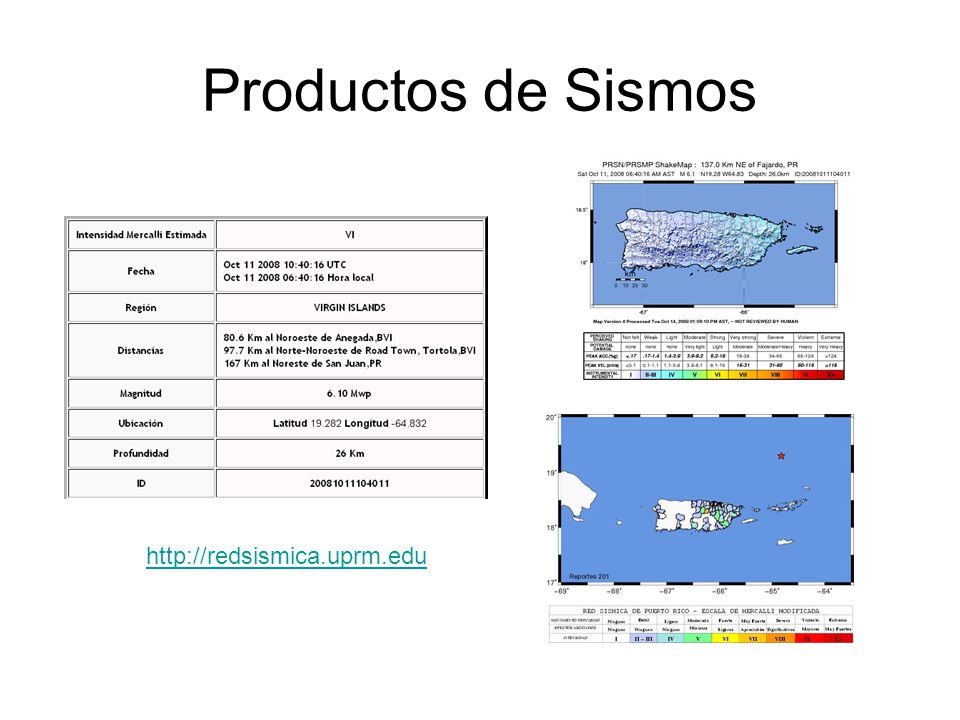

9 Productos de Sismos http://redsismica.uprm.edu

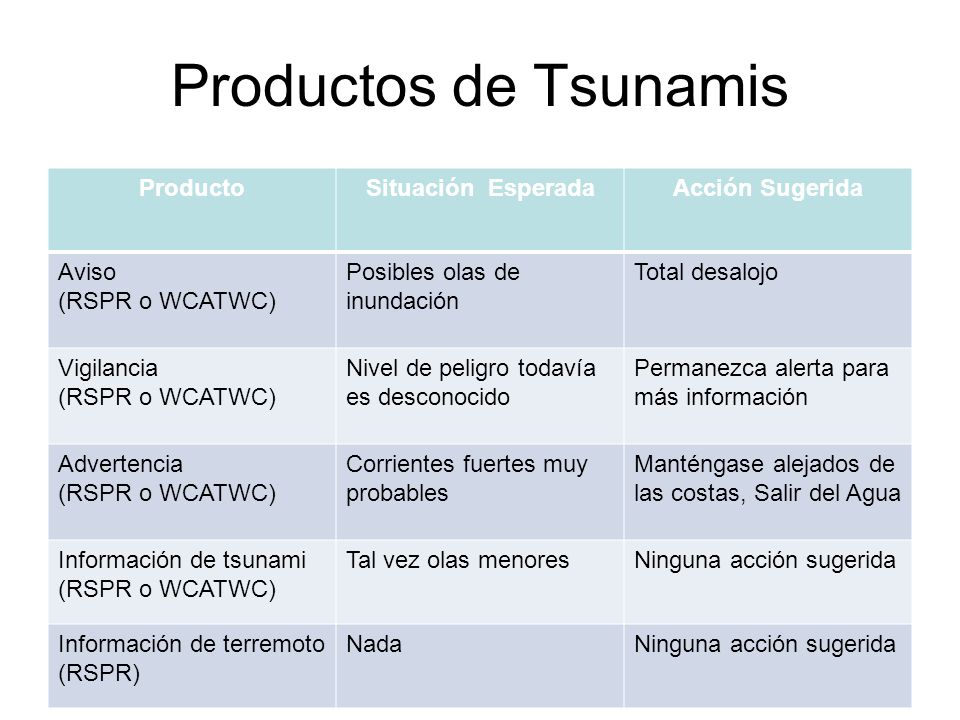

10 Productos de Tsunamis ProductoSituación EsperadaAcción Sugerida Aviso (RSPR o WCATWC) Posibles olas de inundación Total desalojo Vigilancia (RSPR o WCATWC) Nivel de peligro todavía es desconocido Permanezca alerta para más información Advertencia (RSPR o WCATWC) Corrientes fuertes muy probables Manténgase alejados de las costas, Salir del Agua Información de tsunami (RSPR o WCATWC) Tal vez olas menoresNinguna acción sugerida Información de terremoto (RSPR) NadaNinguna acción sugerida

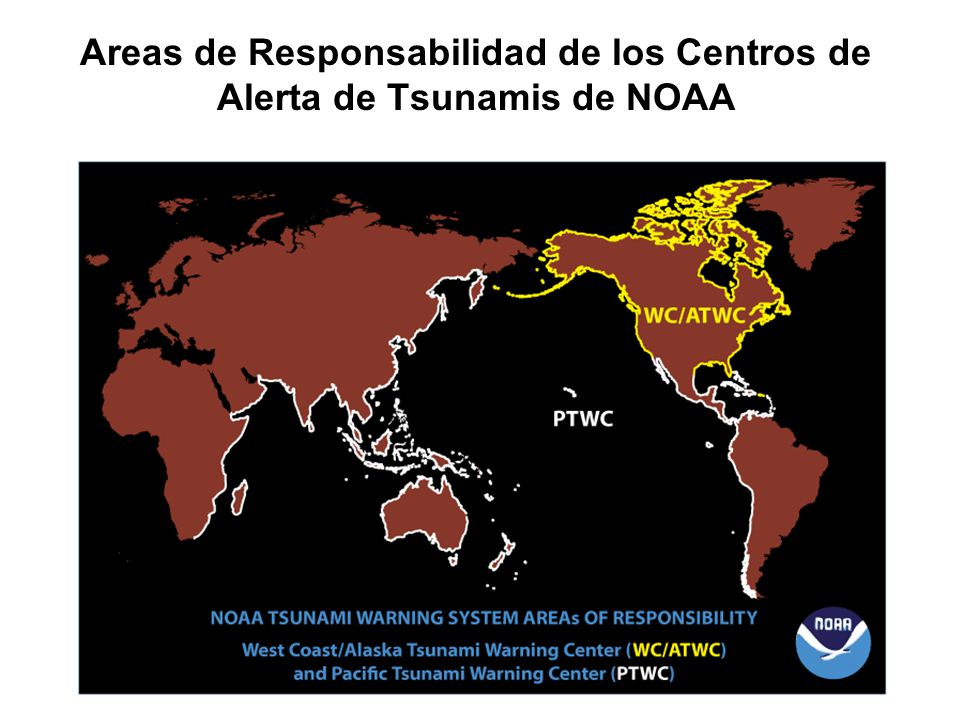

11 Areas de Responsabilidad de los Centros de Alerta de Tsunamis de NOAA

12 Areas de Responsabilidad de los Centros de Alerta de Tsunamis Red Sísmica de Puerto Rico

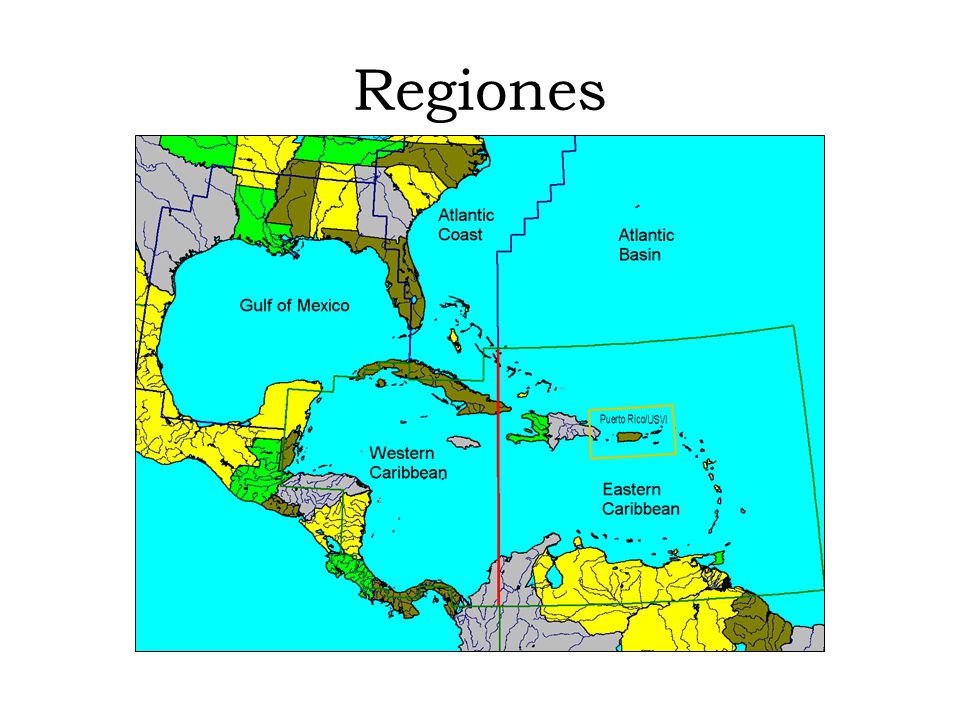

13 Regiones

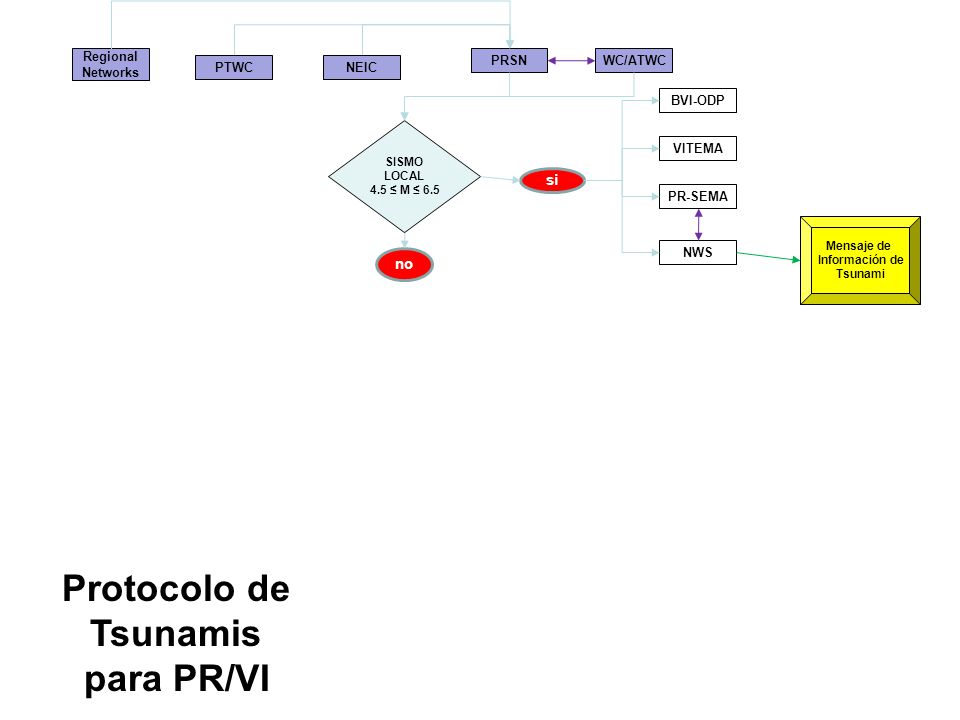

14 SISMO LOCAL 4.5 ≤ M ≤ 6.5 Mensaje de Información de Tsunami PRSN NEICPTWC WC/ATWC PR-SEMA NWS BVI-ODP VITEMA Regional Networks si Protocolo de Tsunamis para PR/VI no

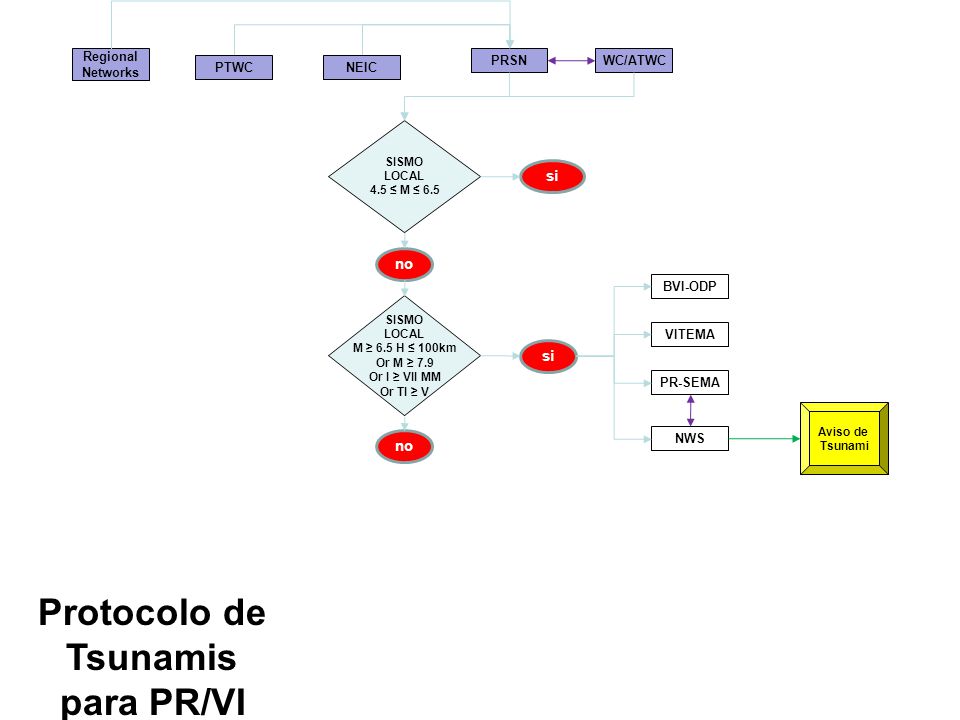

15 SISMO LOCAL 4.5 ≤ M ≤ 6.5 PRSN NEICPTWC WC/ATWC PR-SEMA NWS BVI-ODP VITEMA Regional Networks si no SISMO LOCAL M ≥ 6.5 H ≤ 100km Or M ≥ 7.9 Or I ≥ VII MM Or TI ≥ V si Aviso de Tsunami no Protocolo de Tsunamis para PR/VI

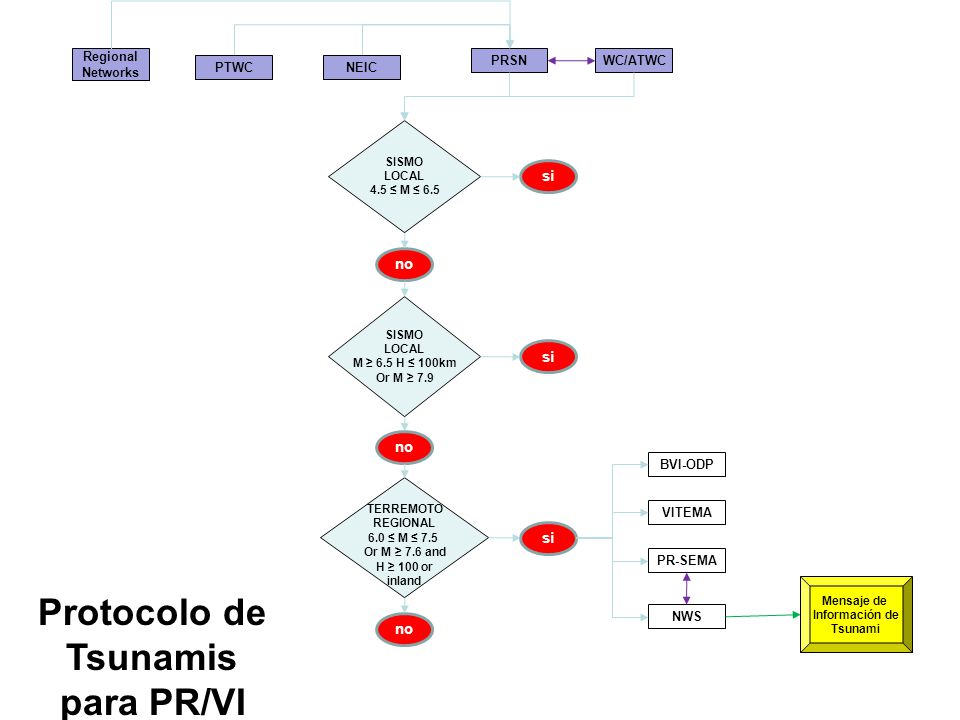

16 SISMO LOCAL 4.5 ≤ M ≤ 6.5 PRSN NEICPTWC WC/ATWC PR-SEMA NWS BVI-ODP VITEMA Regional Networks si no SISMO LOCAL M ≥ 6.5 H ≤ 100km Or M ≥ 7.9 si no TERREMOTO REGIONAL 6.0 ≤ M ≤ 7.5 Or M ≥ 7.6 and H ≥ 100 or inland si Mensaje de Información de Tsunami Protocolo de Tsunamis para PR/VI no

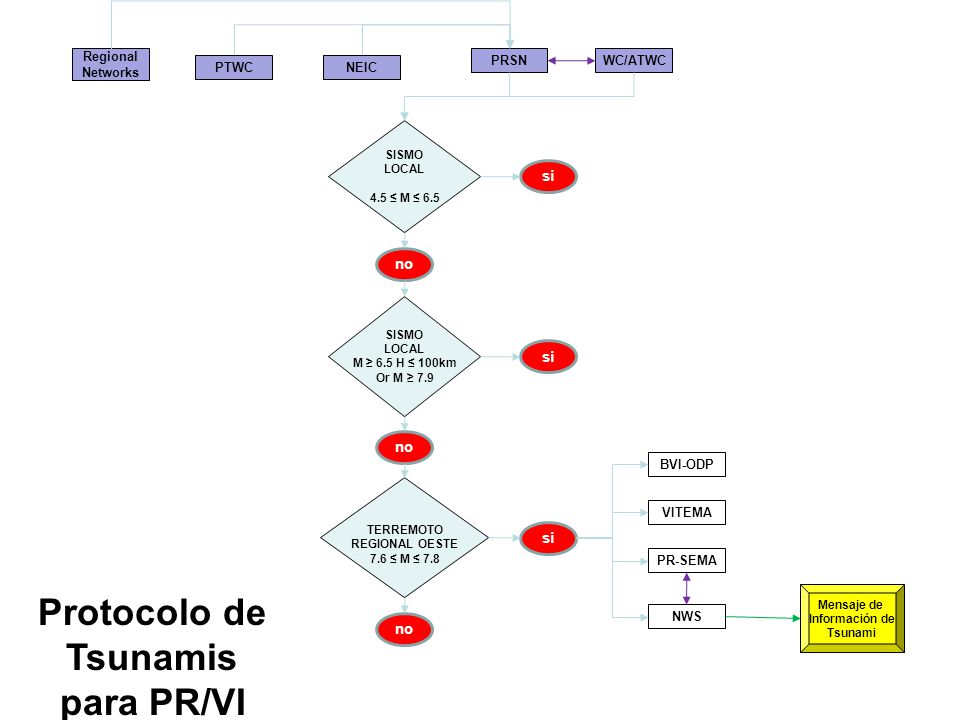

17 SISMO LOCAL 4.5 ≤ M ≤ 6.5 PRSN NEICPTWC WC/ATWC PR-SEMA NWS BVI-ODP VITEMA Regional Networks si no SISMO LOCAL M ≥ 6.5 H ≤ 100km Or M ≥ 7.9 si no TERREMOTO REGIONAL OESTE 7.6 ≤ M ≤ 7.8 si Mensaje de Información de Tsunami Protocolo de Tsunamis para PR/VI no

18 SISMO LOCAL 4.5 ≤ M ≤ 6.5 PRSN NEICPTWC WC/ATWC PR-SEMA NWS BVI-ODP VITEMA Regional Networks si no SISMO LOCAL M ≥ 6.5 H ≤ 100km Or M ≥ 7.9 si no TERREMOTO REGIONAL ESTE 7.6 ≤ M ≤ 7.8 OESTE M ≥ 7.9 and H ≤ 100 km si Advertencia de Tsunami Protocolo de Tsunamis para PR/VI no

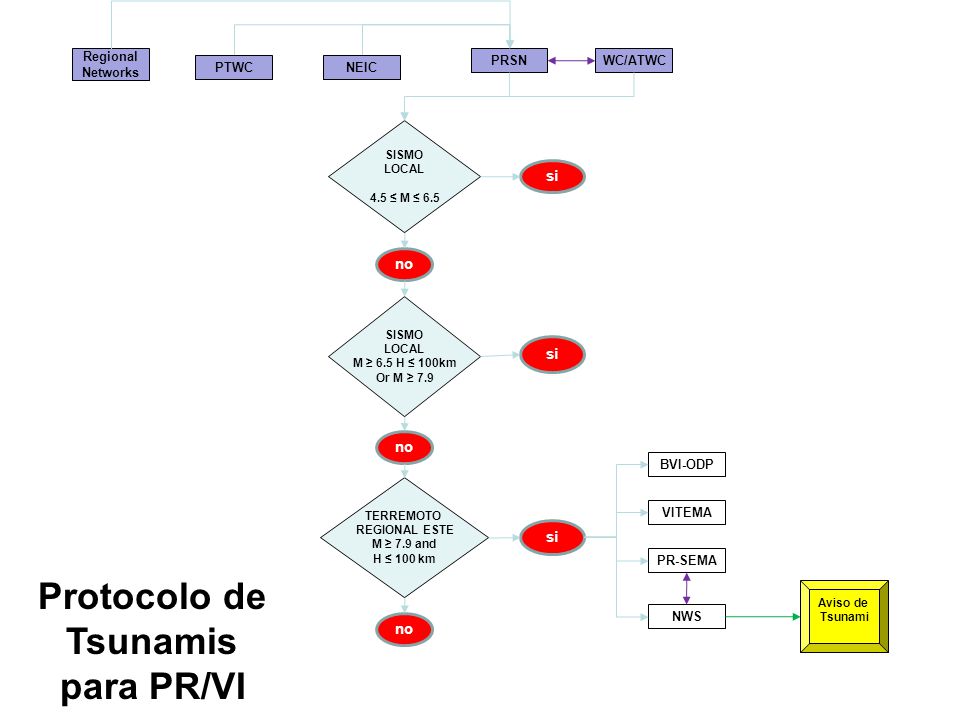

19 SISMO LOCAL 4.5 ≤ M ≤ 6.5 PRSN NEICPTWC WC/ATWC PR-SEMA NWS BVI-ODP VITEMA Regional Networks si no SISMO LOCAL M ≥ 6.5 H ≤ 100km Or M ≥ 7.9 si no TERREMOTO REGIONAL ESTE M ≥ 7.9 and H ≤ 100 km si Aviso de Tsunami Protocolo de Tsunamis para PR/VI no

20 LOCAL Earthquake PRSN NEICPTWC WC/ATWC PR-SEMA NWS BVI-ODP VITEMA Regional Networks si no REGIONAL Earthquake si no Teleseismic Earthquake Mag ≥ 7.9 si Protocolo de Tsunamis para PR/VI no Observed or Forecasted wave heights si no Mensaje de Información de Tsunami Advertencia de Tsunami PR-SEMA NWS BVI-ODP VITEMA

21 SISMO LOCAL PRSN NEICPTWC WC/ATWC Regional Networks si no REGIONAL Earthquake si no Teleseismic Earthquake Mag ≥ 7.9 si Protocolo de Tsunamis para PR/VI no Ningún Acción

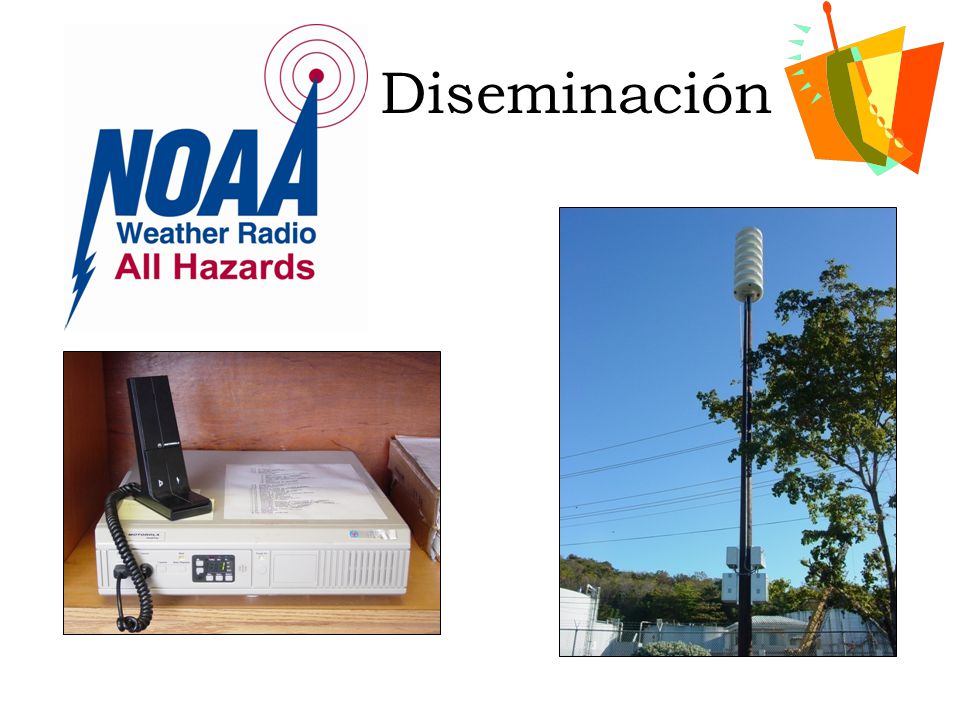

22 Diseminación

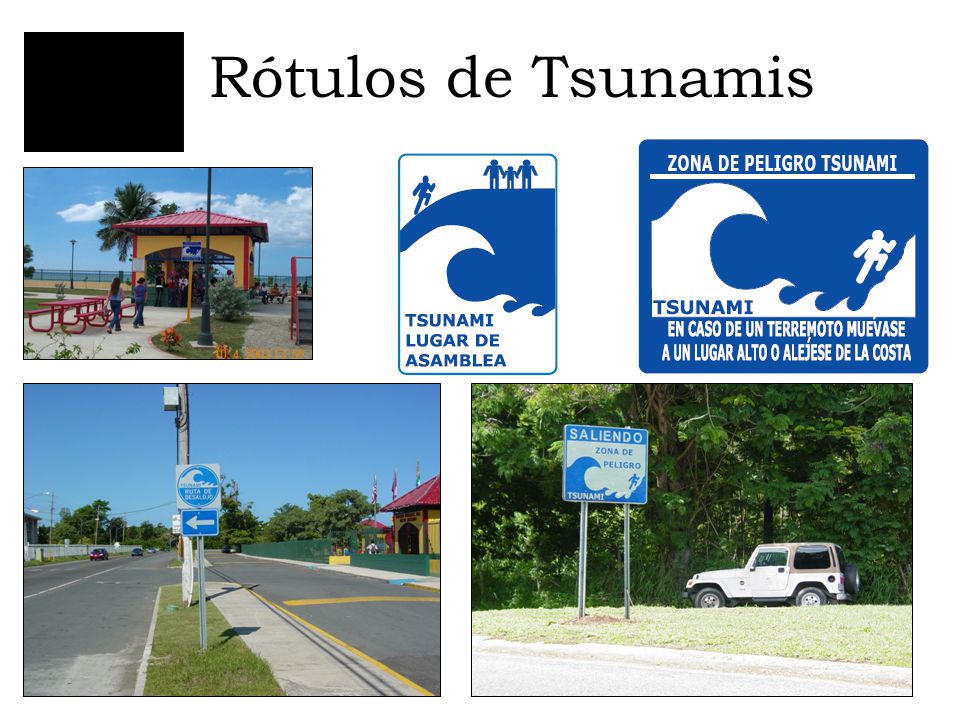

23 Rótulos de Tsunamis

24 Educación y Orientación Educación y Orientación Meetings with emergency managers EQ and Tsunami Drills English, Spanish with Subtitles And Sign Language DVD >250 signs Workshops Students visits PRSN

25 Simulacros
