INTRODUCCIÓN A LA CONSTRUCCIÓN

Presentación del tema: "INTRODUCCIÓN A LA CONSTRUCCIÓN"— Transcripción de la presentación:

1 INTRODUCCIÓN A LA CONSTRUCCIÓN
OBRA 751- PEÑAROL ARENA 12/04/2017 Introducción a la Construcción

2 Introducción a la Construcción

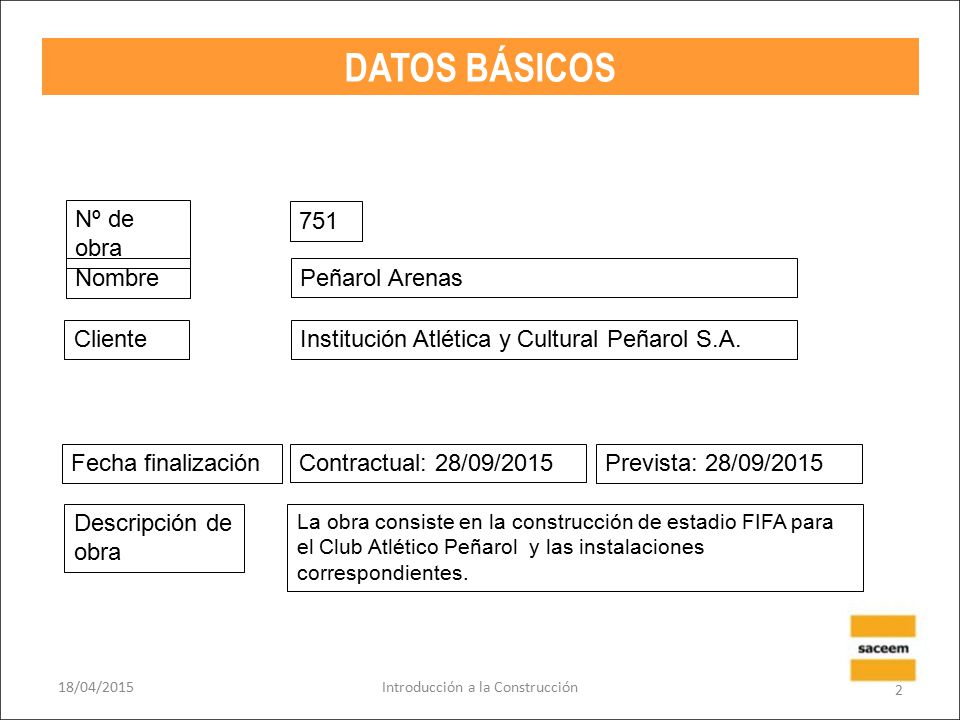

DATOS BÁSICOS Nº de obra 751 Nombre Peñarol Arenas Cliente Institución Atlética y Cultural Peñarol S.A. Fecha finalización Contractual: 28/09/2015 Prevista: 28/09/2015 Descripción de obra La obra consiste en la construcción de estadio FIFA para el Club Atlético Peñarol y las instalaciones correspondientes. 12/04/2017 Introducción a la Construcción

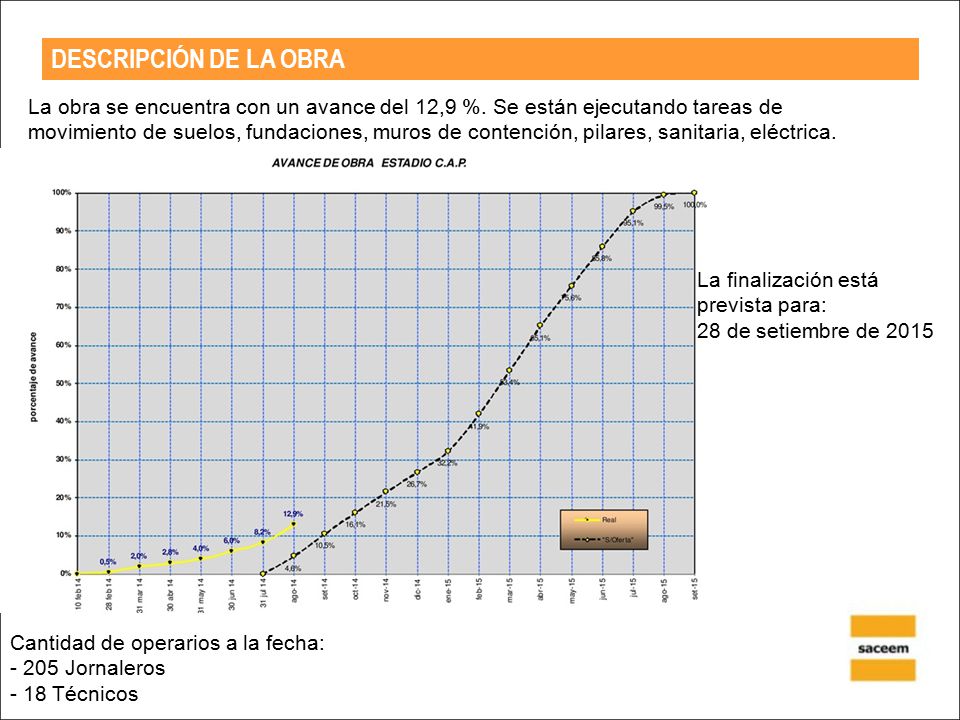

3 DESCRIPCIÓN DE LA OBRA La obra se encuentra con un avance del 12,9 %. Se están ejecutando tareas de movimiento de suelos, fundaciones, muros de contención, pilares, sanitaria, eléctrica. La finalización está prevista para: 28 de setiembre de 2015 Cantidad de operarios a la fecha: - 205 Jornaleros 18 Técnicos

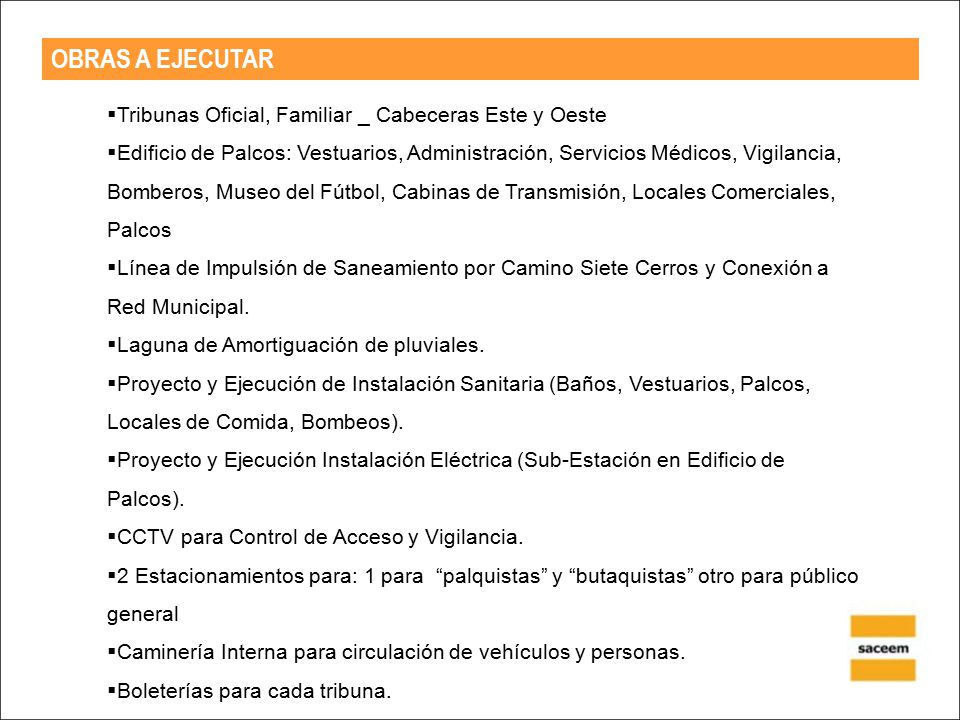

4 OBRAS A EJECUTAR Tribunas Oficial, Familiar _ Cabeceras Este y Oeste
Edificio de Palcos: Vestuarios, Administración, Servicios Médicos, Vigilancia, Bomberos, Museo del Fútbol, Cabinas de Transmisión, Locales Comerciales, Palcos Línea de Impulsión de Saneamiento por Camino Siete Cerros y Conexión a Red Municipal. Laguna de Amortiguación de pluviales. Proyecto y Ejecución de Instalación Sanitaria (Baños, Vestuarios, Palcos, Locales de Comida, Bombeos). Proyecto y Ejecución Instalación Eléctrica (Sub-Estación en Edificio de Palcos). CCTV para Control de Acceso y Vigilancia. 2 Estacionamientos para: 1 para “palquistas” y “butaquistas” otro para público general Caminería Interna para circulación de vehículos y personas. Boleterías para cada tribuna. Iluminación Interior y Exterior.

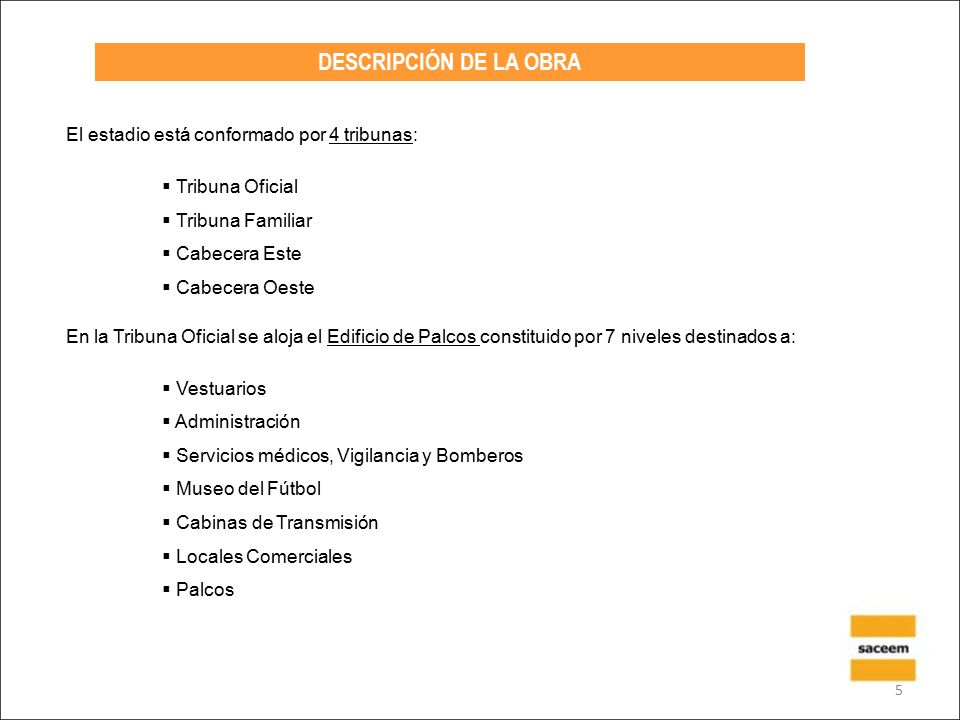

5 DESCRIPCIÓN DE LA OBRA El estadio está conformado por 4 tribunas:
Tribuna Oficial Tribuna Familiar Cabecera Este Cabecera Oeste En la Tribuna Oficial se aloja el Edificio de Palcos constituido por 7 niveles destinados a: Vestuarios Administración Servicios médicos, Vigilancia y Bomberos Museo del Fútbol Cabinas de Transmisión Locales Comerciales Palcos

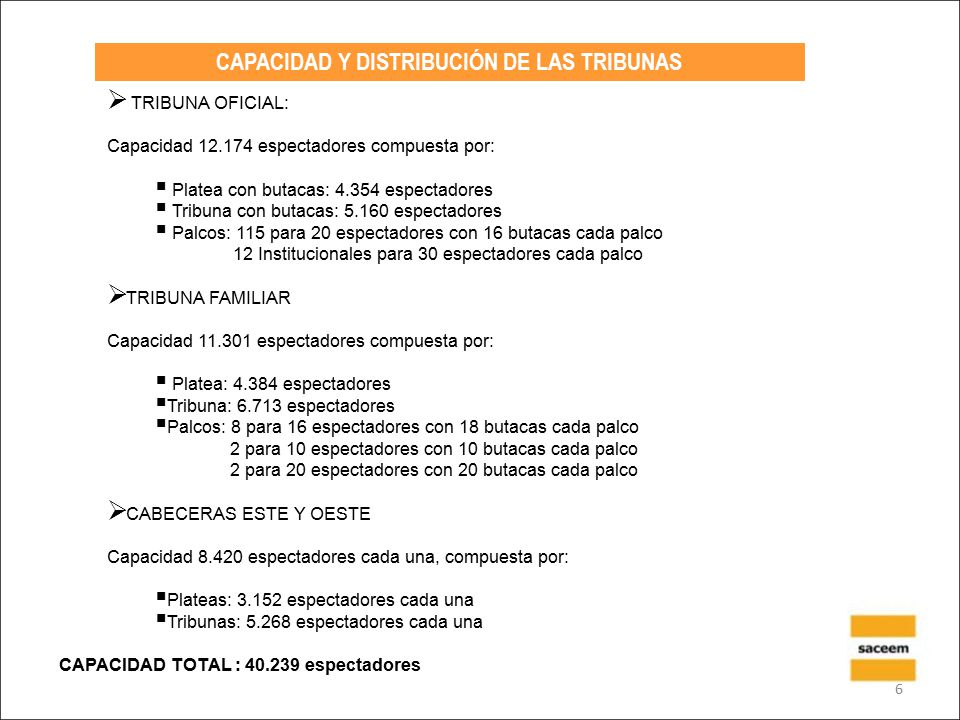

6 CAPACIDAD Y DISTRIBUCIÓN DE LAS TRIBUNAS
TRIBUNA OFICIAL: Capacidad espectadores compuesta por: Platea con butacas: espectadores Tribuna con butacas: espectadores Palcos: 115 para 20 espectadores con 16 butacas cada palco 12 Institucionales para 30 espectadores cada palco TRIBUNA FAMILIAR Capacidad espectadores compuesta por: Platea: espectadores Tribuna: espectadores Palcos: 8 para 16 espectadores con 18 butacas cada palco 2 para 10 espectadores con 10 butacas cada palco 2 para 20 espectadores con 20 butacas cada palco CABECERAS ESTE Y OESTE Capacidad espectadores cada una, compuesta por: Plateas: espectadores cada una Tribunas: espectadores cada una CAPACIDAD TOTAL : espectadores CAPACIDAD Y DISTRIBUCIÓN DE LAS TRIBUNAS

7 SUBCONTRATOS EN EJECUCIÓN
Hormigón: Hormigones Artigas Total de m3 de hormigón: m3 Total de m3 hormigonados: m3 Hierro: Gerdau Laisa Total de kg de hierro: kg Total de kg utilizados: kg Fundaciones: Viermond Tipo Indirecta – Total de pilotes a ejecutar: 246 – Ejecutados: 135 TRIBUNA TOTAL EJECUTADOS % AVANCE Oficial 102 85 83 % Familiar 54 0 % Este 45 10 22% Oeste 40 89 %

8 SUBCONTRATOS EN EJECUCIÓN
Gradas Superiores: Tribuna Oficial: Calpusa. Total de piezas 289 Tribuna Oeste y Este: Estructuras del Uruguay. Total de piezas 302 Tribuna Familiar: 361 está en estudio de adjudicación Sanitaria: Vicente Farina Frentes de trabajo: Instalación de línea primaria hacia pozo de bombeo Líneas de pluviales en bajadas de taludes Líneas de servicios en bajadas de taludes Construcción y colocación de cámaras de inspección primaria Avance: Total 13% Tribuna Oeste: 57% Eléctrica: Prodie Puesta a Tierra Edificio de Palcos

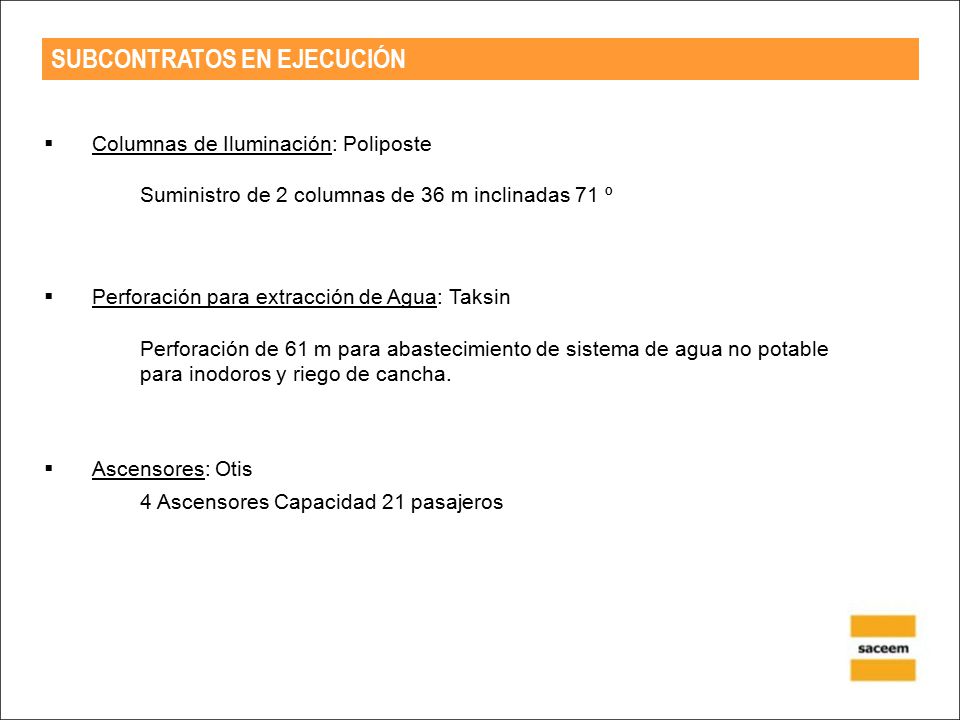

9 SUBCONTRATOS EN EJECUCIÓN
Columnas de Iluminación: Poliposte Suministro de 2 columnas de 36 m inclinadas 71 º Perforación para extracción de Agua: Taksin Perforación de 61 m para abastecimiento de sistema de agua no potable para inodoros y riego de cancha. Ascensores: Otis 4 Ascensores Capacidad 21 pasajeros

10 SUBCONTRATOS EN ESTUDIO
Iluminación Campo de Juego: Se contrató a J.C Fabra como asesor. Se está pidiendo cotización de luminarias Césped Campo de Juego: Se contrató a Invernizzi como asesor. Se está trabajando con los proveedores de materiales Corrientes Débiles: Se pidió cotización. Cerramientos Vidriados: Se está trabajando en la ingeniería con la empresa Ingeniería de Fachadas (Alvaro Morgades)

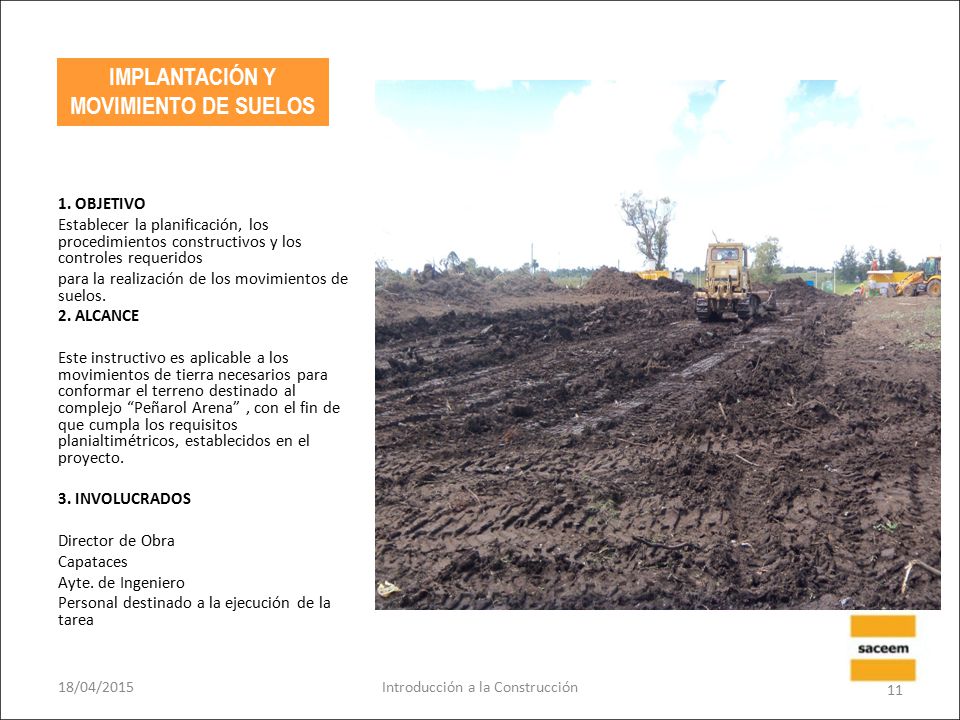

11 IMPLANTACIÓN Y MOVIMIENTO DE SUELOS
1. OBJETIVO Establecer la planificación, los procedimientos constructivos y los controles requeridos para la realización de los movimientos de suelos. 2. ALCANCE Este instructivo es aplicable a los movimientos de tierra necesarios para conformar el terreno destinado al complejo “Peñarol Arena” , con el fin de que cumpla los requisitos planialtimétricos, establecidos en el proyecto. 3. INVOLUCRADOS Director de Obra Capataces Ayte. de Ingeniero Personal destinado a la ejecución de la tarea 12/04/2017 Introducción a la Construcción

12 Introducción a la Construcción

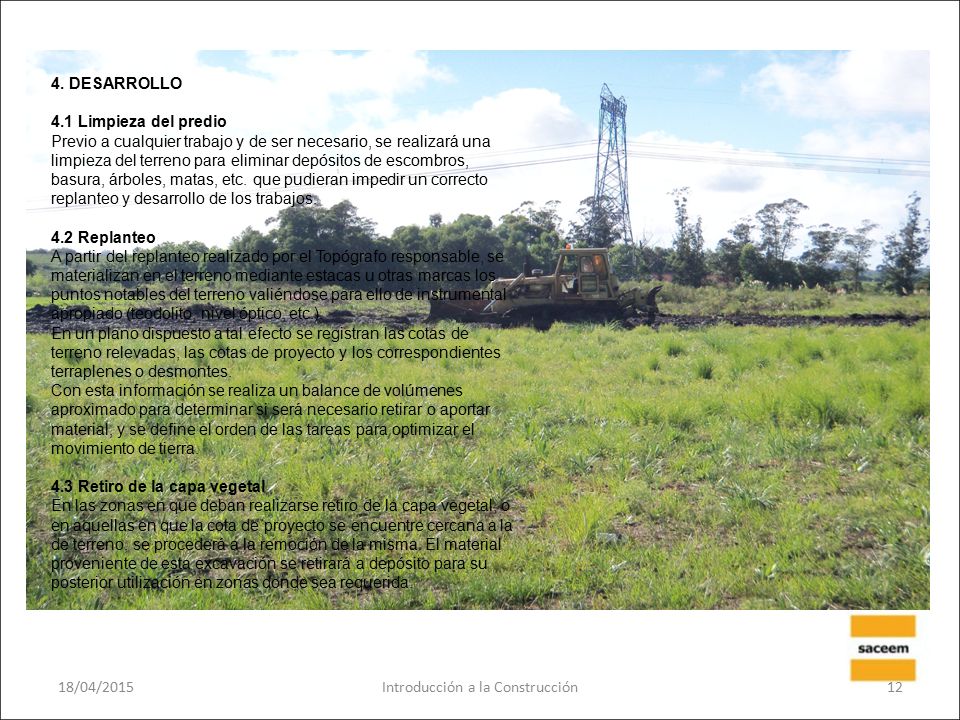

4. DESARROLLO 4.1 Limpieza del predio Previo a cualquier trabajo y de ser necesario, se realizará una limpieza del terreno para eliminar depósitos de escombros, basura, árboles, matas, etc. que pudieran impedir un correcto replanteo y desarrollo de los trabajos. 4.2 Replanteo A partir del replanteo realizado por el Topógrafo responsable, se materializan en el terreno mediante estacas u otras marcas los puntos notables del terreno valiéndose para ello de instrumental apropiado (teodolito, nivel óptico, etc.). En un plano dispuesto a tal efecto se registran las cotas de terreno relevadas, las cotas de proyecto y los correspondientes terraplenes o desmontes. Con esta información se realiza un balance de volúmenes aproximado para determinar si será necesario retirar o aportar material, y se define el orden de las tareas para optimizar el movimiento de tierra. 4.3 Retiro de la capa vegetal En las zonas en que deban realizarse retiro de la capa vegetal, o en aquellas en que la cota de proyecto se encuentre cercana a la de terreno, se procederá a la remoción de la misma. El material proveniente de esta excavación se retirará a depósito para su posterior utilización en zonas donde sea requerida. 12/04/2017 Introducción a la Construcción

13 Introducción a la Construcción

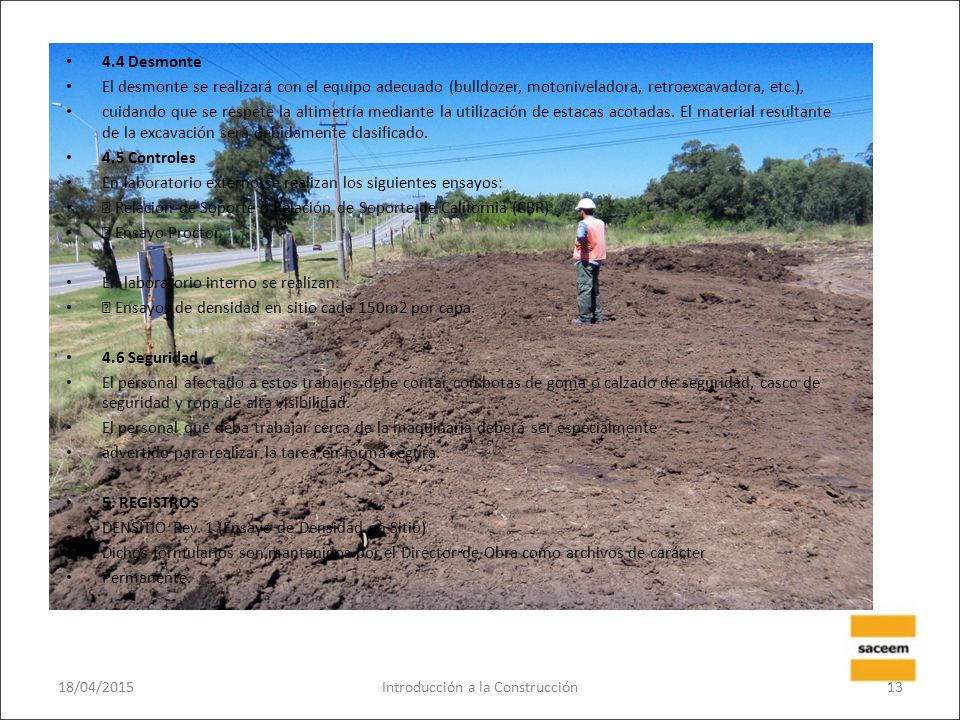

4.4 Desmonte El desmonte se realizará con el equipo adecuado (bulldozer, motoniveladora, retroexcavadora, etc.), cuidando que se respete la altimetría mediante la utilización de estacas acotadas. El material resultante de la excavación será debidamente clasificado. 4.5 Controles En laboratorio externo se realizan los siguientes ensayos:  Relación de Soporte o Relación de Soporte de California (CBR)  Ensayo Proctor. En laboratorio interno se realizan:  Ensayos de densidad en sitio cada 150m2 por capa. 4.6 Seguridad El personal afectado a estos trabajos debe contar con botas de goma o calzado de seguridad, casco de seguridad y ropa de alta visibilidad. El personal que deba trabajar cerca de la maquinaria deberá ser especialmente advertido para realizar la tarea en forma segura. 5. REGISTROS DENSITIO Rev. 1 (Ensayo de Densidad en Sitio) Dichos formularios son mantenidos por el Director de Obra como archivos de carácter Permanente. 12/04/2017 Introducción a la Construcción

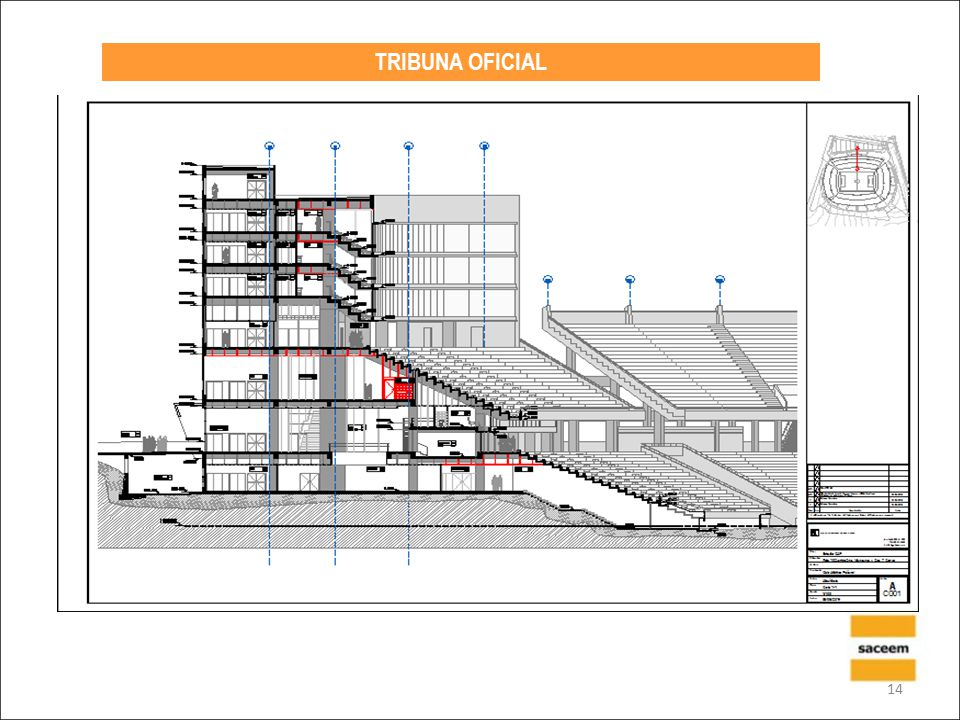

14 TRIBUNA OFICIAL

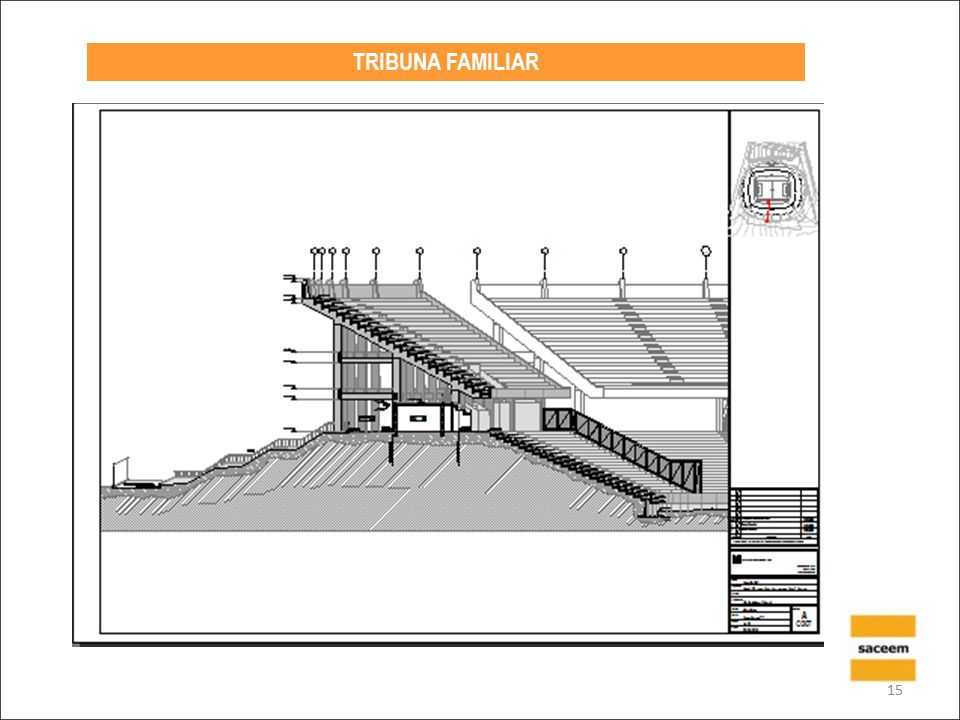

15 TRIBUNA FAMILIAR

16 Introducción a la Construcción
TRIBUNA ESTE Y OESTE 12/04/2017 Introducción a la Construcción

17 Introducción a la Construcción

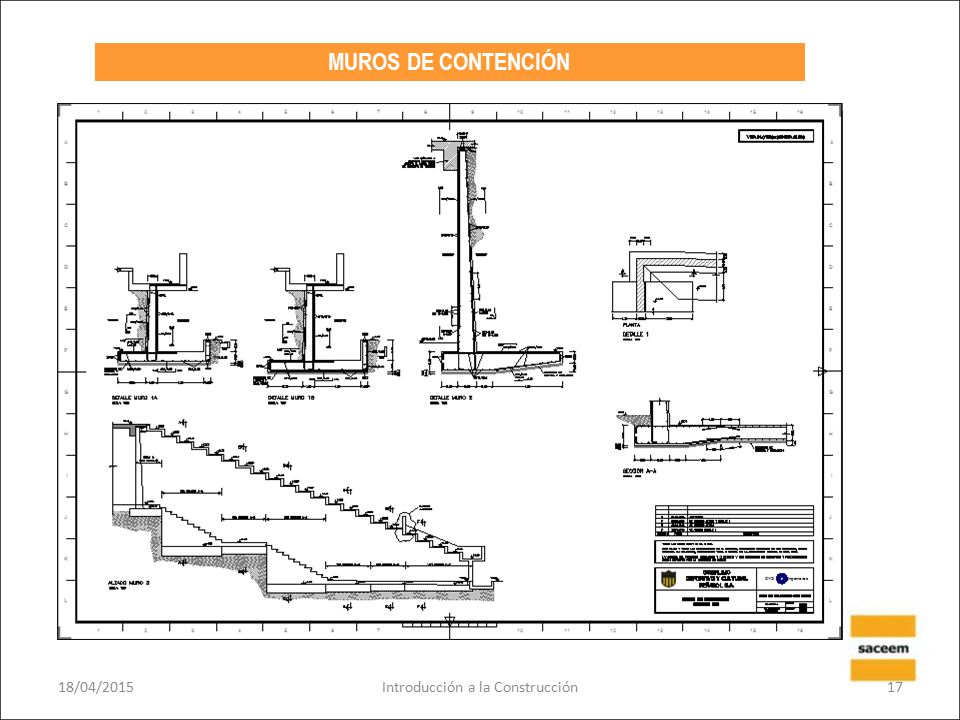

MUROS DE CONTENCIÓN 12/04/2017 Introducción a la Construcción

18 Introducción a la Construcción

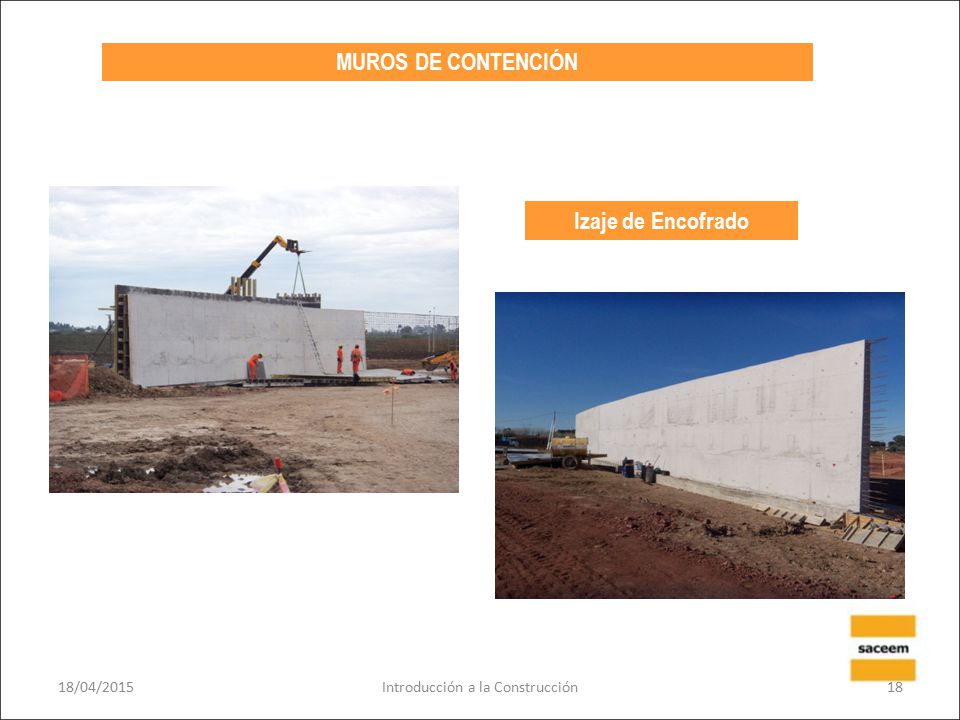

MUROS DE CONTENCIÓN Izaje de Encofrado 12/04/2017 Introducción a la Construcción

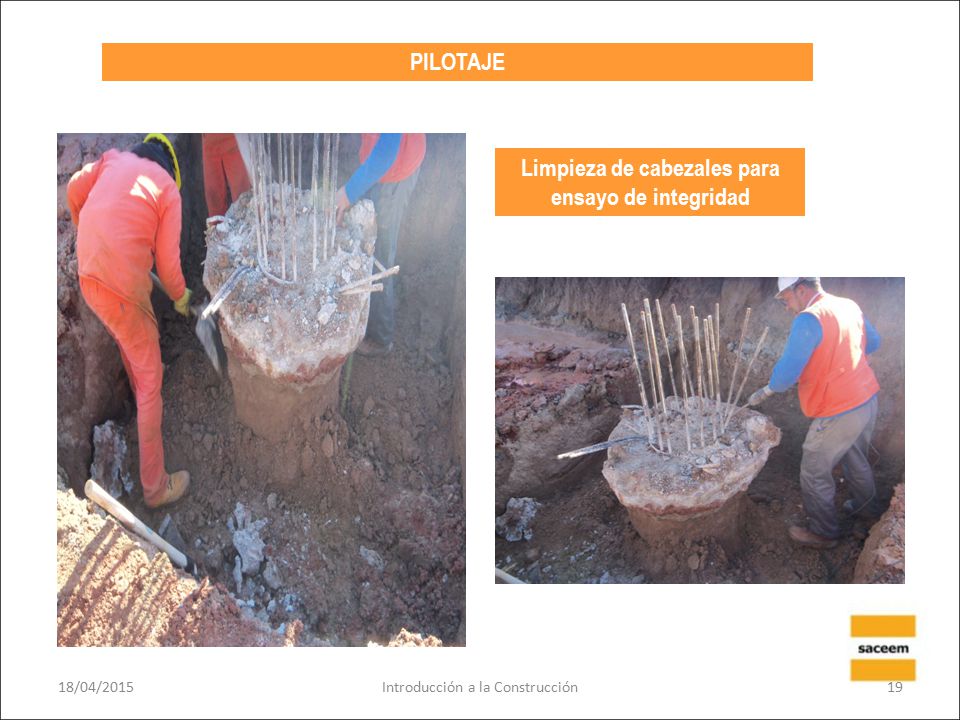

19 Limpieza de cabezales para ensayo de integridad
PILOTAJE Limpieza de cabezales para ensayo de integridad 12/04/2017 Introducción a la Construcción

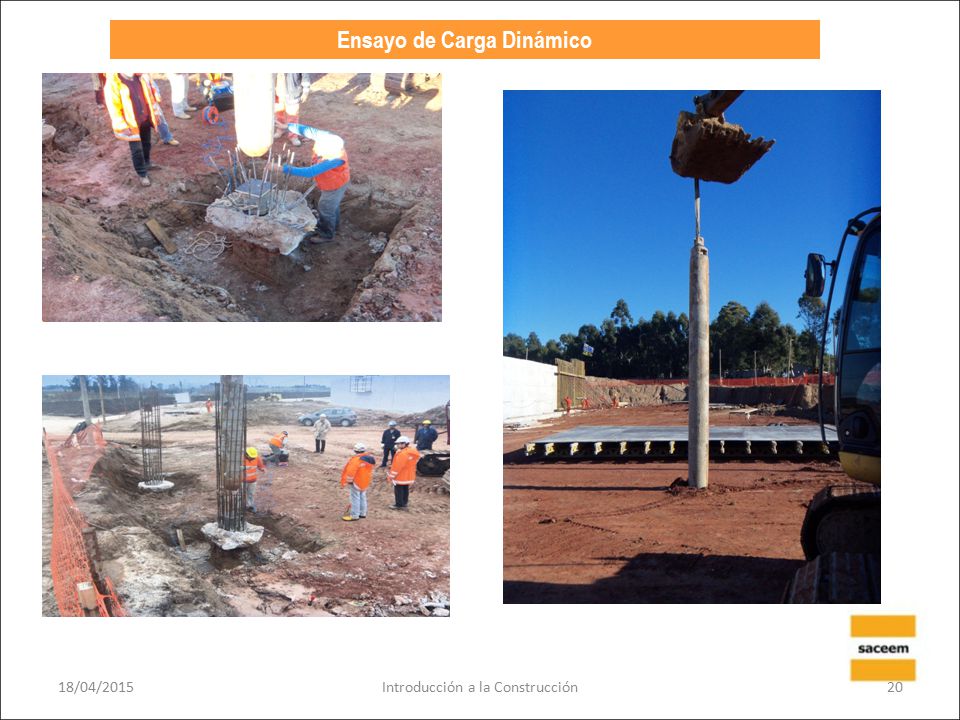

20 Ensayo de Carga Dinámico
12/04/2017 Introducción a la Construcción

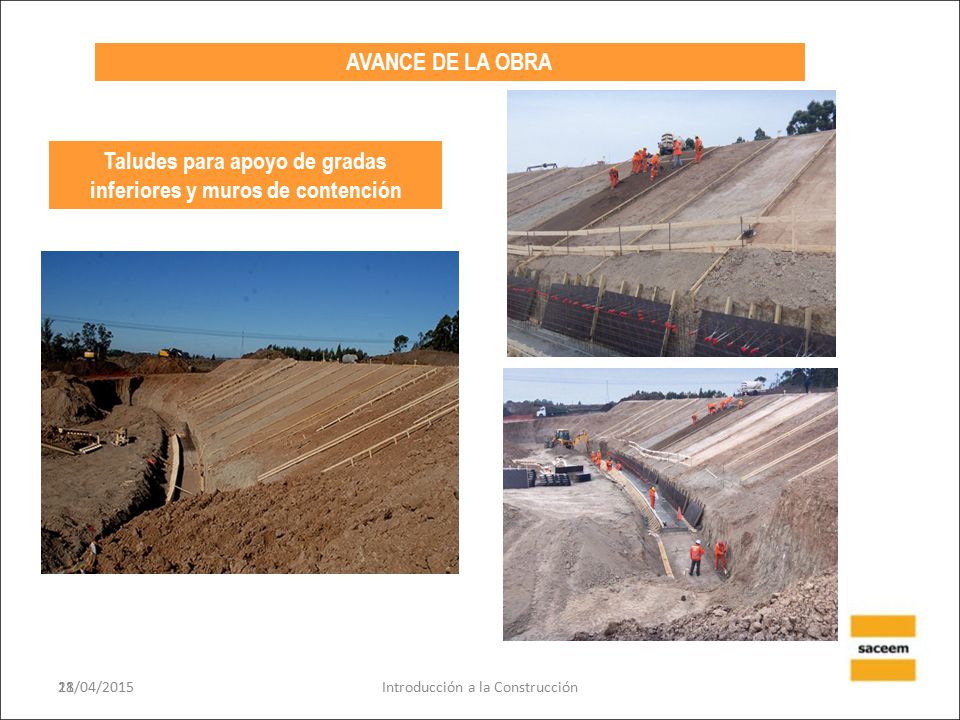

21 Taludes para apoyo de gradas inferiores y muros de contención
AVANCE DE LA OBRA Taludes para apoyo de gradas inferiores y muros de contención 12/04/2017 Introducción a la Construcción

22 Introducción a la Construcción

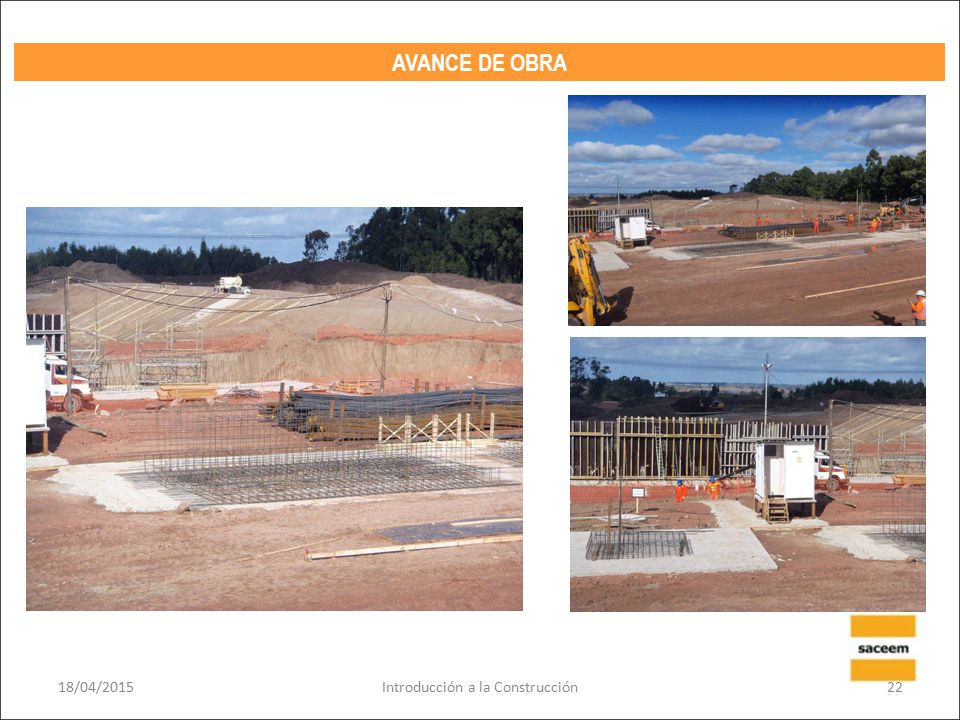

AVANCE DE OBRA 12/04/2017 Introducción a la Construcción

23 Introducción a la Construcción

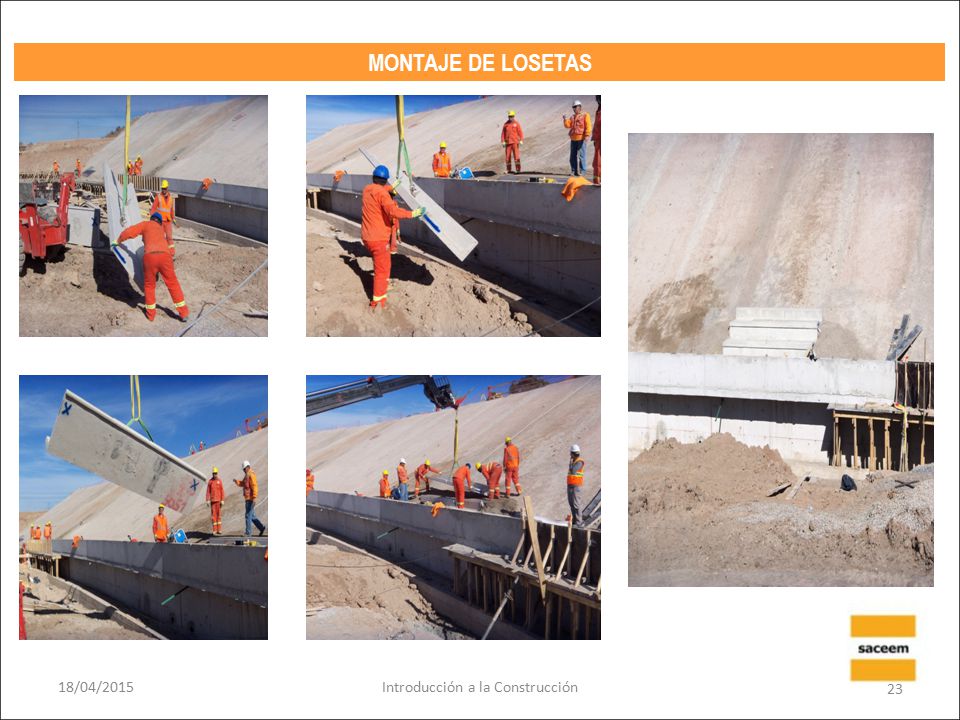

MONTAJE DE LOSETAS 12/04/2017 Introducción a la Construcción

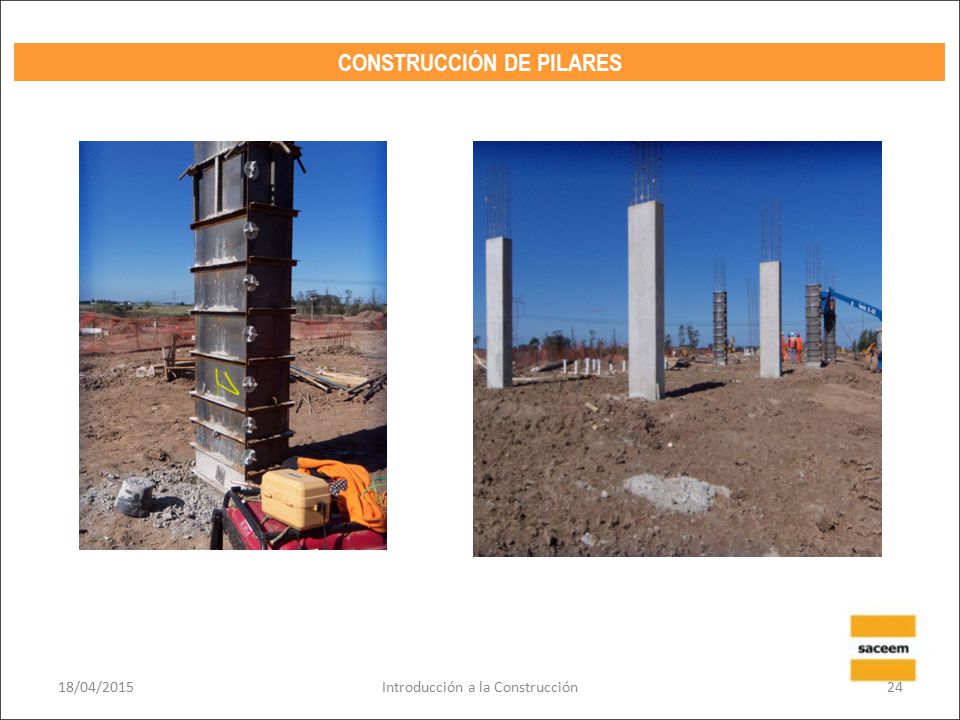

24 CONSTRUCCIÓN DE PILARES
12/04/2017 Introducción a la Construcción

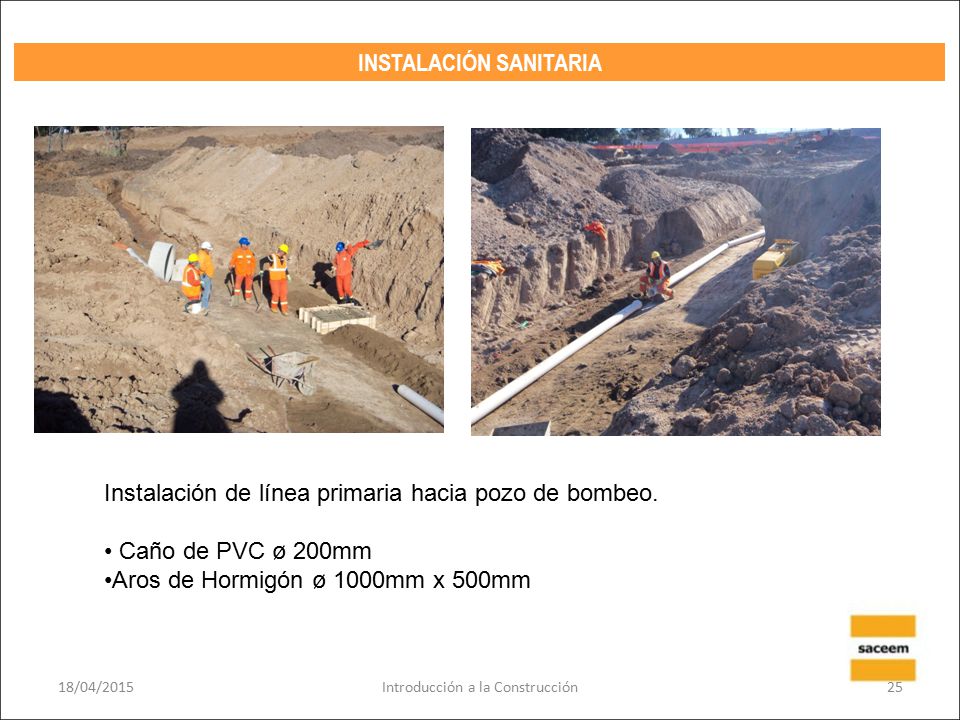

25 INSTALACIÓN SANITARIA
Instalación de línea primaria hacia pozo de bombeo. Caño de PVC ø 200mm Aros de Hormigón ø 1000mm x 500mm 12/04/2017 Introducción a la Construcción

26 INSTALACIÓN SANITARIA
Líneas abastecimiento para SS.HH Instalación de línea primaria en SS.HH 12/04/2017 Introducción a la Construcción
