Presentación del tema: "OBRAS DE PROTECCIÓN DE LADERAS EN EL PUERTO DE LA CADENA Ministerio de Fomento - Delegación del Gobierno en Murcia Ministerio de Fomento - Delegación."— Transcripción de la presentación:

1

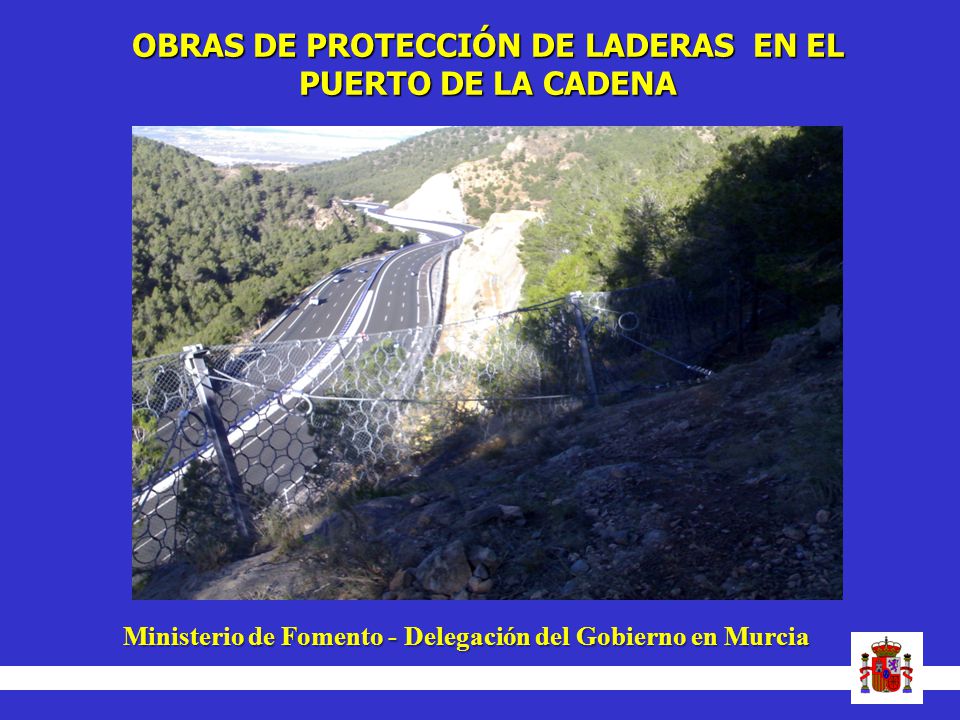

2 OBRAS DE PROTECCIÓN DE LADERAS EN EL PUERTO DE LA CADENA Ministerio de Fomento - Delegación del Gobierno en Murcia Ministerio de Fomento - Delegación del Gobierno en Murcia

3 Antecedentes Entre el 27 y 29 de marzo de 2009 tiene lugar un episodio de lluvias intensas y persistentes. Entre el 27 y 29 de marzo de 2009 tiene lugar un episodio de lluvias intensas y persistentes. Se coloca señalización de advertencia y se destina un equipo de vigilancia en el Puerto de la Cadena. Se coloca señalización de advertencia y se destina un equipo de vigilancia en el Puerto de la Cadena. El domingo 29 se produce un desprendimiento de suelo y rocas en el talud del P.k El domingo 29 se produce un desprendimiento de suelo y rocas en el talud del P.k Varias rocas, una de ellas de 320 kg franquean la protección existente y provocan un accidente múltiple de circulación. Varias rocas, una de ellas de 320 kg franquean la protección existente y provocan un accidente múltiple de circulación.

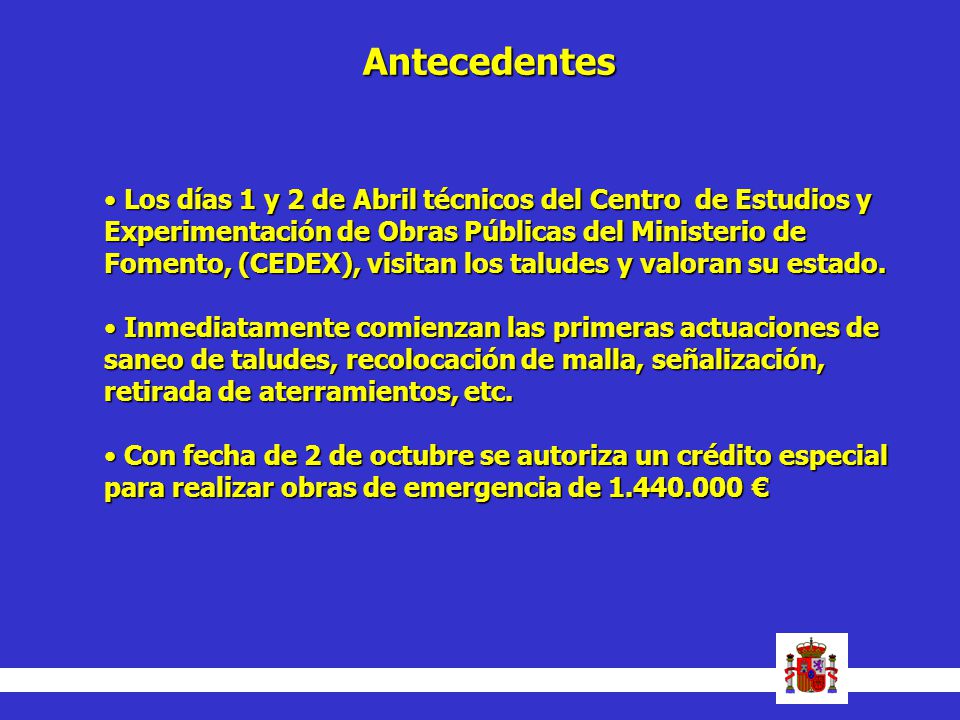

4 Los días 1 y 2 de Abril técnicos del Centro de Estudios y Experimentación de Obras Públicas del Ministerio de Fomento, (CEDEX), visitan los taludes y valoran su estado. Los días 1 y 2 de Abril técnicos del Centro de Estudios y Experimentación de Obras Públicas del Ministerio de Fomento, (CEDEX), visitan los taludes y valoran su estado. Inmediatamente comienzan las primeras actuaciones de saneo de taludes, recolocación de malla, señalización, retirada de aterramientos, etc. Inmediatamente comienzan las primeras actuaciones de saneo de taludes, recolocación de malla, señalización, retirada de aterramientos, etc. Con fecha de 2 de octubre se autoriza un crédito especial para realizar obras de emergencia de Con fecha de 2 de octubre se autoriza un crédito especial para realizar obras de emergencia de Antecedentes

5 Informe del CEDEX Determina que las laderas están formadas por suelos arcillosos tipo argilitas rojas que tienen en su interior bloques de rocas tipo caliza y cuarcita Determina que las laderas están formadas por suelos arcillosos tipo argilitas rojas que tienen en su interior bloques de rocas tipo caliza y cuarcita Cuando llueve prolongadamente se lava la arcilla y quedan al descubierto los bloques rocosos Cuando llueve prolongadamente se lava la arcilla y quedan al descubierto los bloques rocosos Identifica las zonas de riesgo potencial desde laderas externas a las obras Identifica las zonas de riesgo potencial desde laderas externas a las obras Establece las posibles trayectorias de caída de rocas Establece las posibles trayectorias de caída de rocas Define las medidas protectoras y su nivel de contención Define las medidas protectoras y su nivel de contención

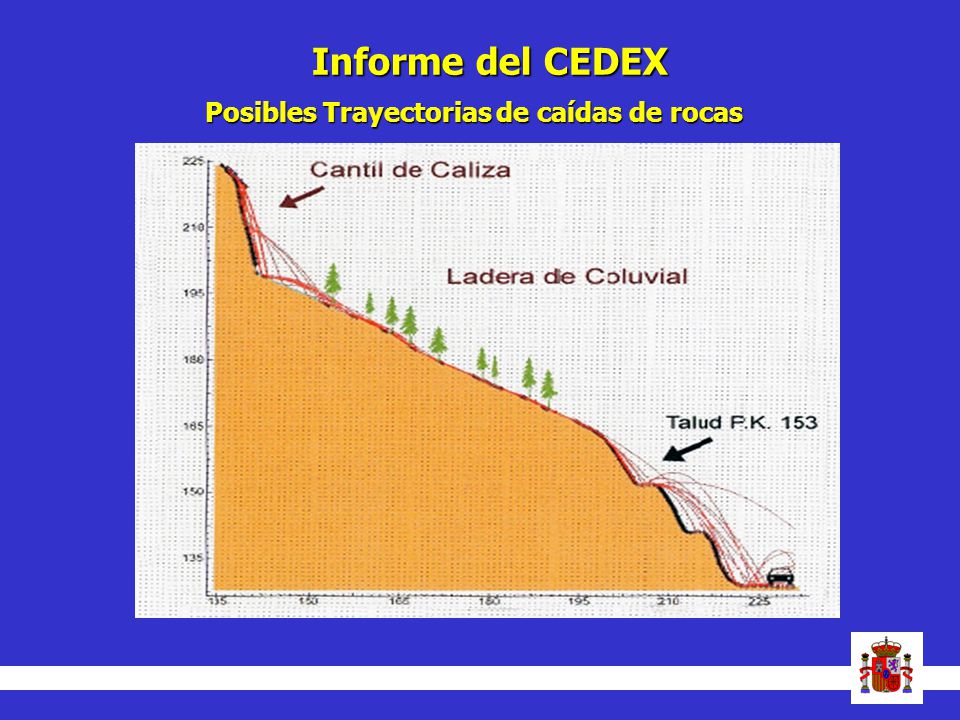

6 Informe del CEDEX Posibles Trayectorias de caídas de rocas

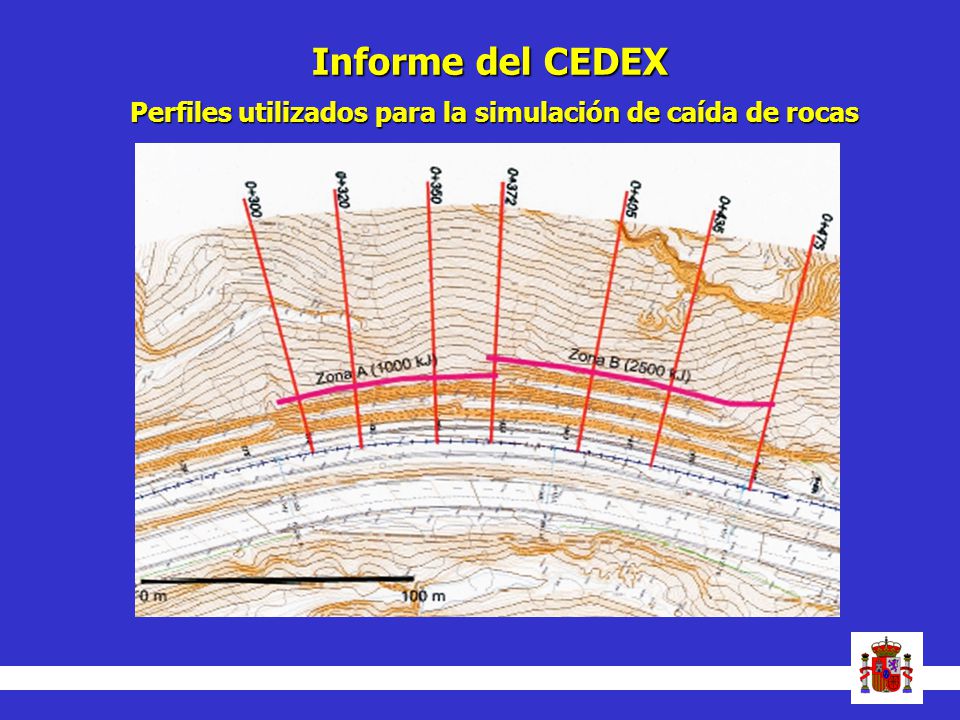

7 Informe del CEDEX Perfiles utilizados para la simulación de caída de rocas

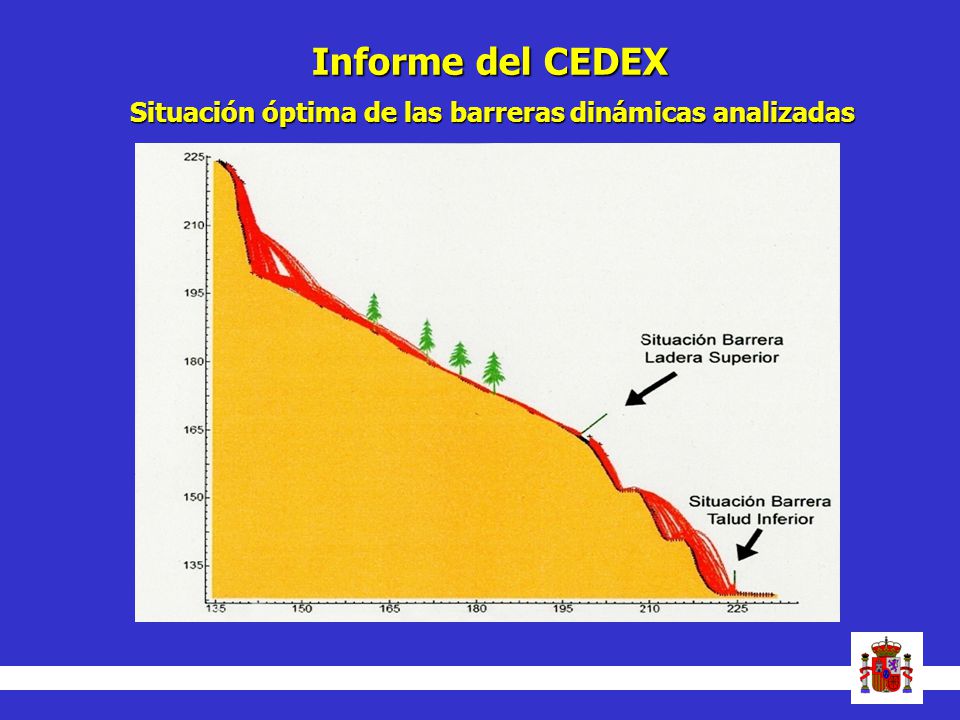

8 Informe del CEDEX Situación óptima de las barreras dinámicas analizadas

9 Informe del CEDEX Medidas Protectoras:Medidas Protectoras: - Pantallas dinámicas - Eliminación de promontorios inestables ( m3) - Recrecido de muros de contención - Gunitado de taludes - Pilotaje en refuerzo del terreno - Colocación de bulones - Red de cables de alta resistencia ancladas - Colocación de malla de triple torsión - construcción de nuevas bermas y bancadas de protección

10 Actuación Excavación de promontorios en el desmonte del P.K. 153 Promontorio antes de la actuación

11 Actuación Maquinaria realizando trabajos de excavación Excavación de promontorios en el desmonte del P.K. 153

12 Actuación Promontorio después de la actuación

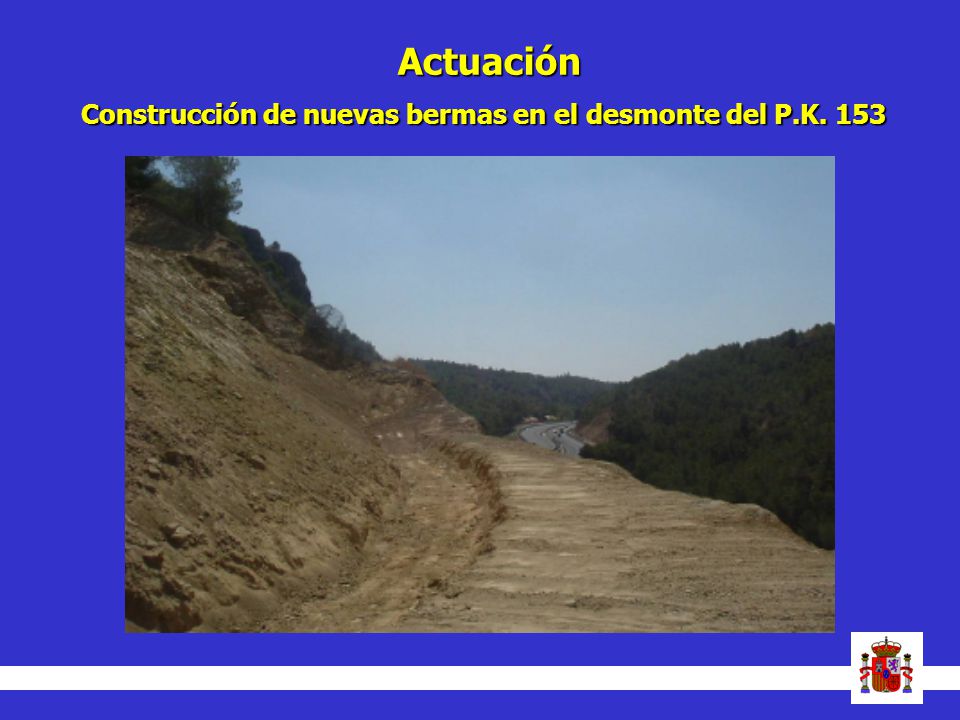

13 Actuación Construcción de nuevas bermasen el desmonte del P.K. 153 Construcción de nuevas bermas en el desmonte del P.K. 153

14 Actuación

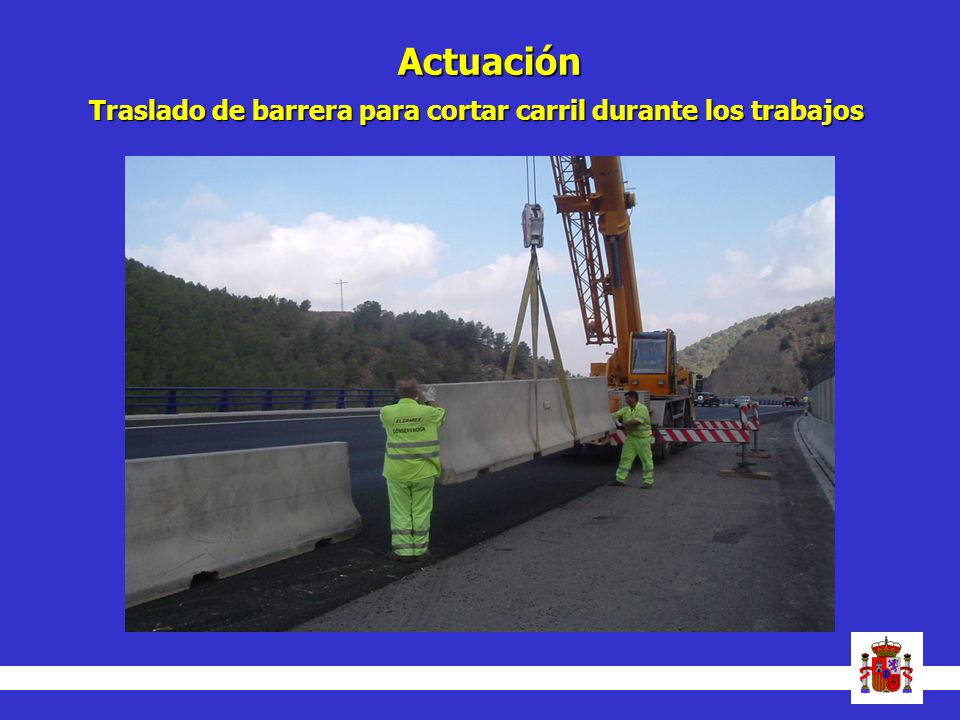

15 Actuación Traslado de barrera para cortar carril durante los trabajos

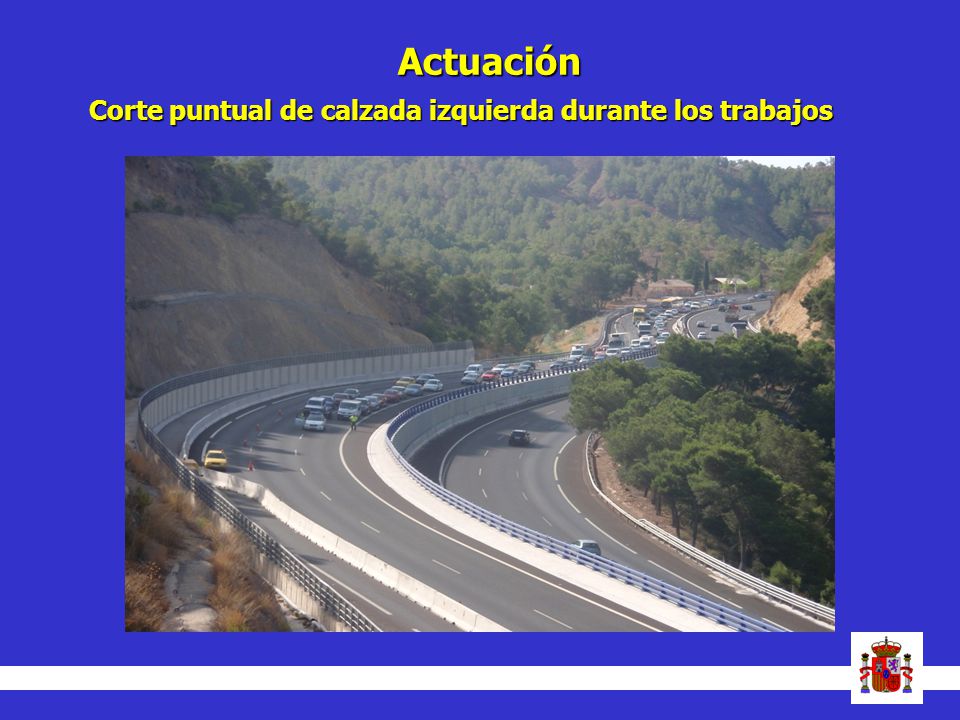

16 Actuación Corte puntual de calzada izquierda durante los trabajos

17 Actuación Refuerzo en el muro de gaviones en el P.K. 152 Trabajos de preparación de superficie

18 Actuación Refuerzo en el muro de gaviones en el P.K. 152 Ejecución de recalce de muro mediante micropilotes

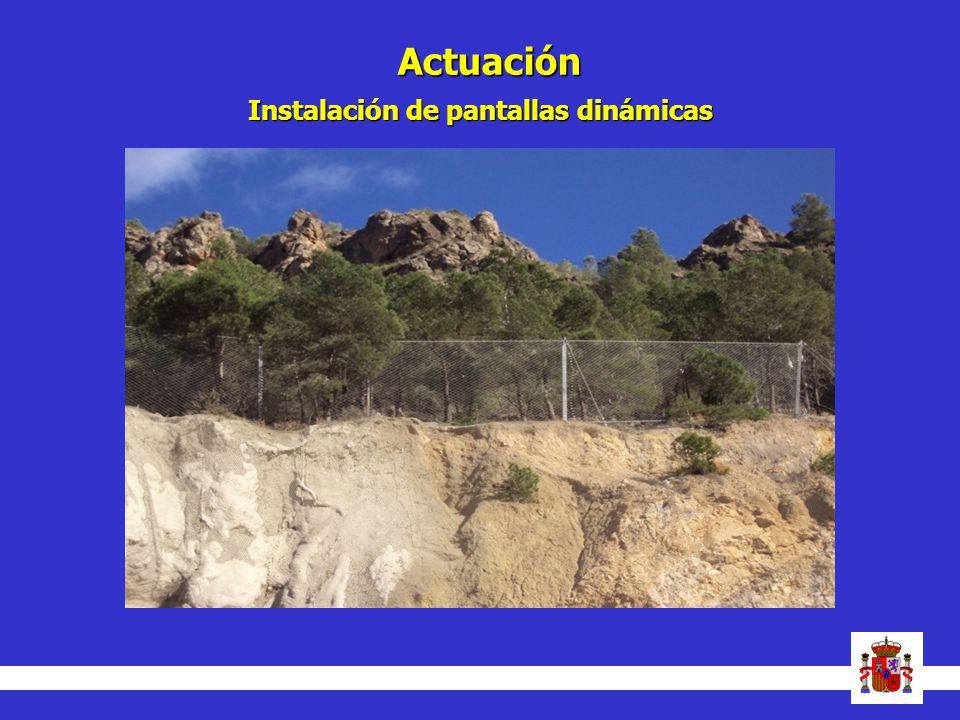

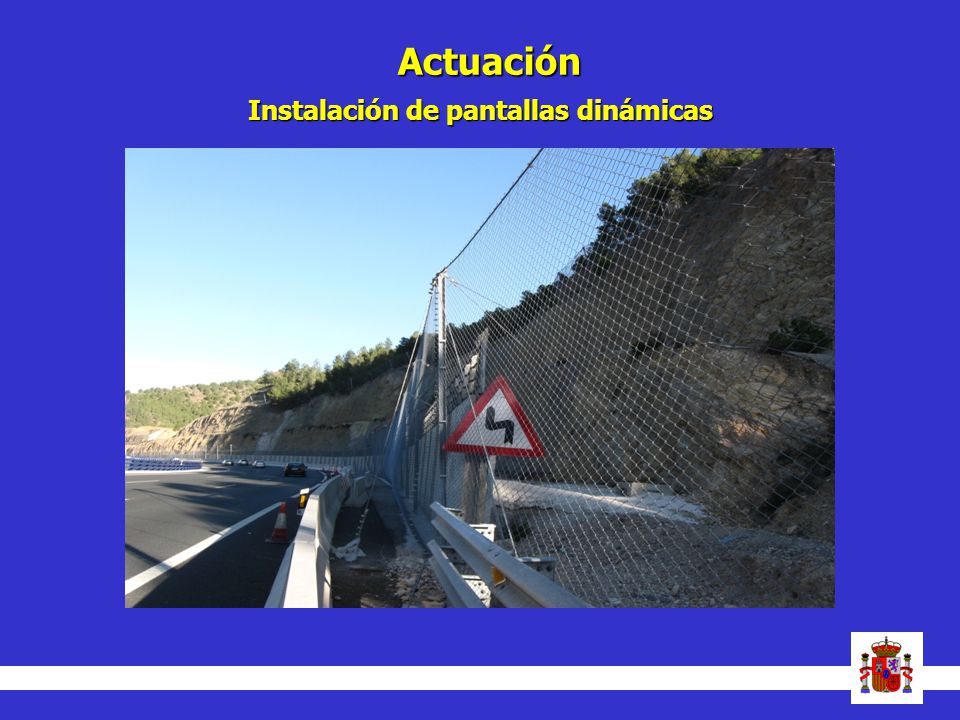

19 Actuación Instalación de pantallas dinámicas

20 Actuación

21 Actuación Gunitado de taludes

22 Actuación Instalación de red de cables de alta resistencia anclados

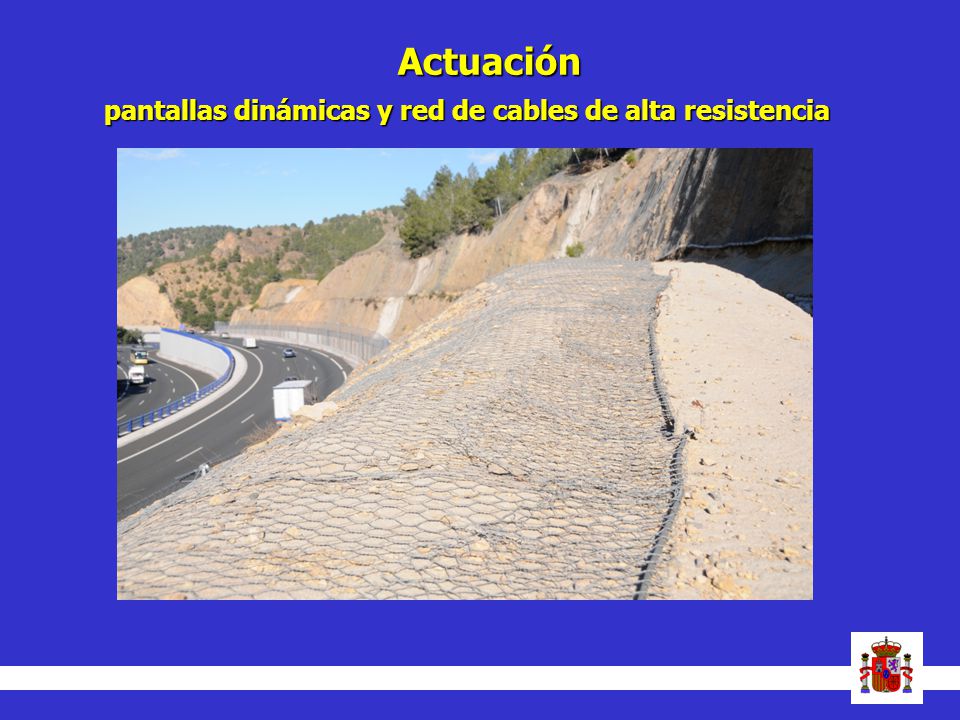

23 Actuación pantallas dinámicas y red de cables de alta resistencia
