CHASIS Y PANTALLAS PROF: ORLANDO NIETO - ULA.

Presentación del tema: "CHASIS Y PANTALLAS PROF: ORLANDO NIETO - ULA."— Transcripción de la presentación:

1 CHASIS Y PANTALLAS PROF: ORLANDO NIETO ULA

2 CHASIS CLASES TAMAÑOS CON PANTALLAS INTENSISIFICADORAS
SIN PANTALLAS INTENSIFICADORAS 8 X 10 10 X 12 30 X 40 14 X 14 14 X 17 PULGADAS TAMAÑOS 1 PULG. = 2,5 cm.

3 SECCION DE UN CHASIS MATERIAL RADIOLUCIDO FIELTRO DE CONTACTO
PANTALLA INTENSI FICADORA PELICULA RADIOGRAFICA PANTALLA INTENSI FICADORA FIELTRO DE CONTACTO PARTE POSTERIOR METALICA

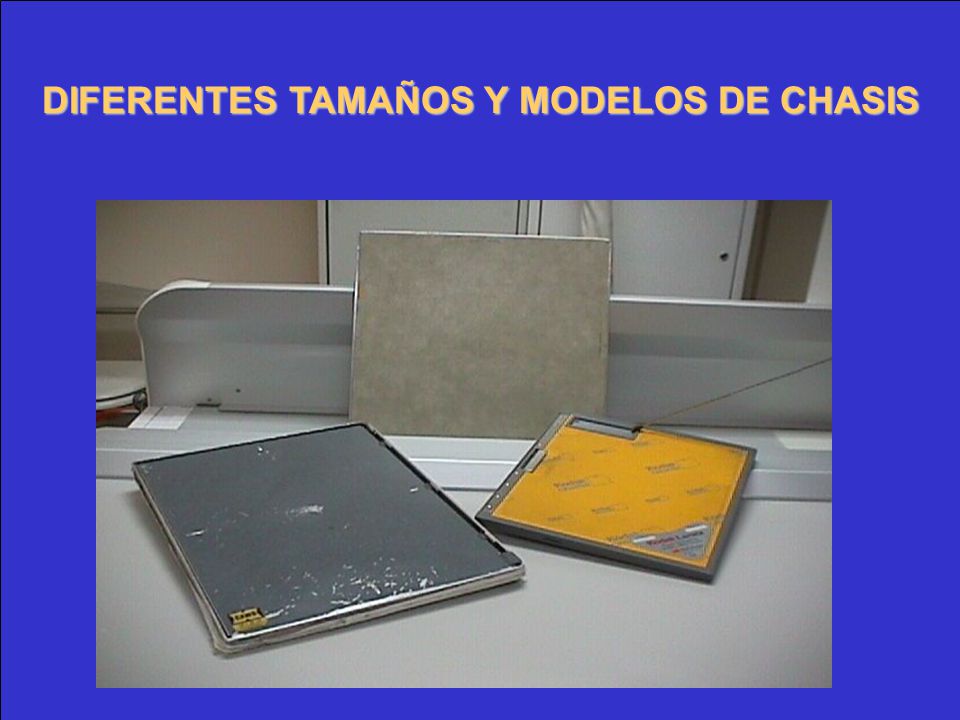

4 DIFERENTES TAMAÑOS Y MODELOS DE CHASIS

5 MARCAS ALMACENAJE CHASIS SIN PANTALLAS

6 PANTALLAS INTENSIFICADORAS
Es un dispositivo que convierte el haz de rayosX en luz visible Que es la que forma la imagen latente sobre la pelicula virgen. PROPIEDADES DE LAS PANTALLAS INTENSIFICADORAS .- Aproximadamente un 30% de los rayos X que llegan a una Pantalla intensificadora interactuan con ella. .- Al interacuar con los RX produce gran cantidad de fotones De luz visible. .- Actua como un amplificador de la radiacion remanente que Alcanza el chasis y la pantalla. .- REDUCE LA CANTIDAD DE RADIACION QUE RECIBE EL PACIENTE.

7 CARACTERISTICAS DE LAS PANTALLAS
INTENSIFICADORAS FACTOR DE INTENSIFICACION. EXP. NEC. SIN PANT. FI. = EXP. NEC. CON PANT. VELOCIDAD DE LA PANTALLA. .- Ccomposicion del elemento fosforecente Tugstenato de Calcio Tierras raras Grosor del elemento Fosforecente detalle .- Capa reflectante Velocidad pero resolucion .- Tamaño de los cristales mayor cantida de fotones por RX. .-Cuanto mas elevada sea la concentracion de cristales, mayor Sera la velocidad de la pantalla.

8 F.I. KVP. GRAFICO DE LA VARIACION DEL FACTOR DE INTENSIFACION

9 Pb DIFERENTES TAMAÑOS DE PANTALLAS INTENSI- FICADORAS.
UBICACION DEL PLOMO. MARCA Y MODELO EN LAS PANTALLAS. Pb

10 proteccion Capa protectora Tuns.de ca. Tierras raras. Fosforo o capa activa Capas de la pantalla intensificadora Capa reflectante Aumenta fotones Capa base Carton o plastico Inerte Flexible. CAPA REFLECTANTE CAPAS

11 LUMINISCENCIA FLUORESCENCIA FOSFORECENCIA Sin retardo < 10ns.
Resplandor > 10 ns. La luminiscencia se produce cuando se excita un electron de la Capa externa y despues vuelve a su estado estable emitiendo Un foton de luz.
