1 COMPONENTES DE ELECTRICIDAD
Tecnología COMPONENTES DE ELECTRICIDAD

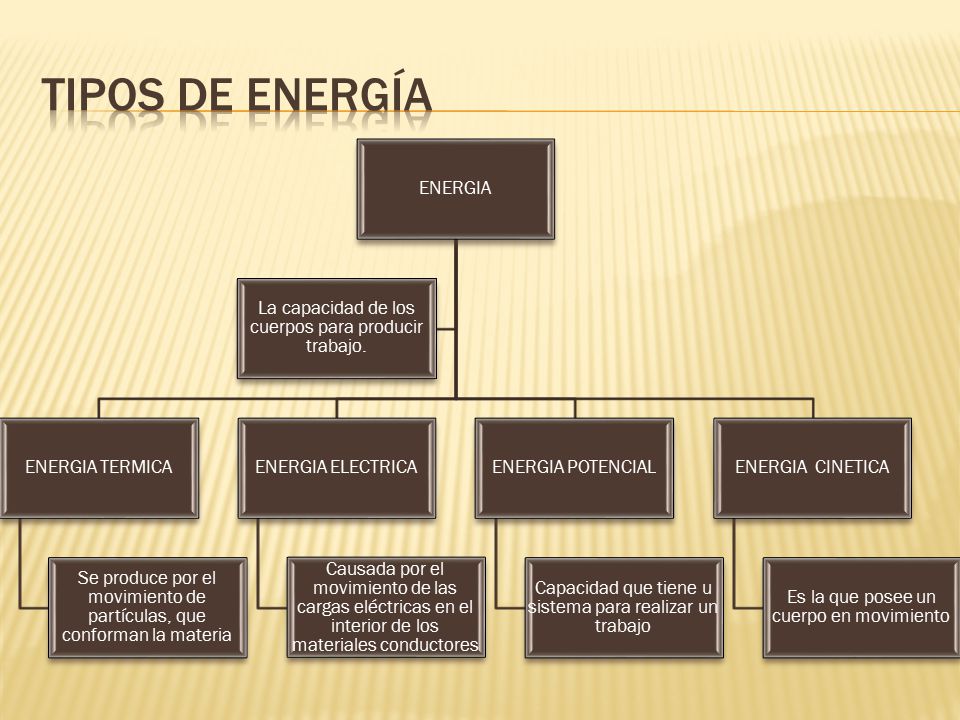

2 Tipos de energía ENERGIA ENERGIA TERMICA
Se produce por el movimiento de partículas, que conforman la materia ENERGIA ELECTRICA Causada por el movimiento de las cargas eléctricas en el interior de los materiales conductores ENERGIA POTENCIAL Capacidad que tiene u sistema para realizar un trabajo ENERGIA CINETICA Es la que posee un cuerpo en movimiento La capacidad de los cuerpos para producir trabajo.

3 1. Motores eléctricos Un motor eléctrico es un dispositivo rotativo que transforma energía eléctrica en energía mecánica.

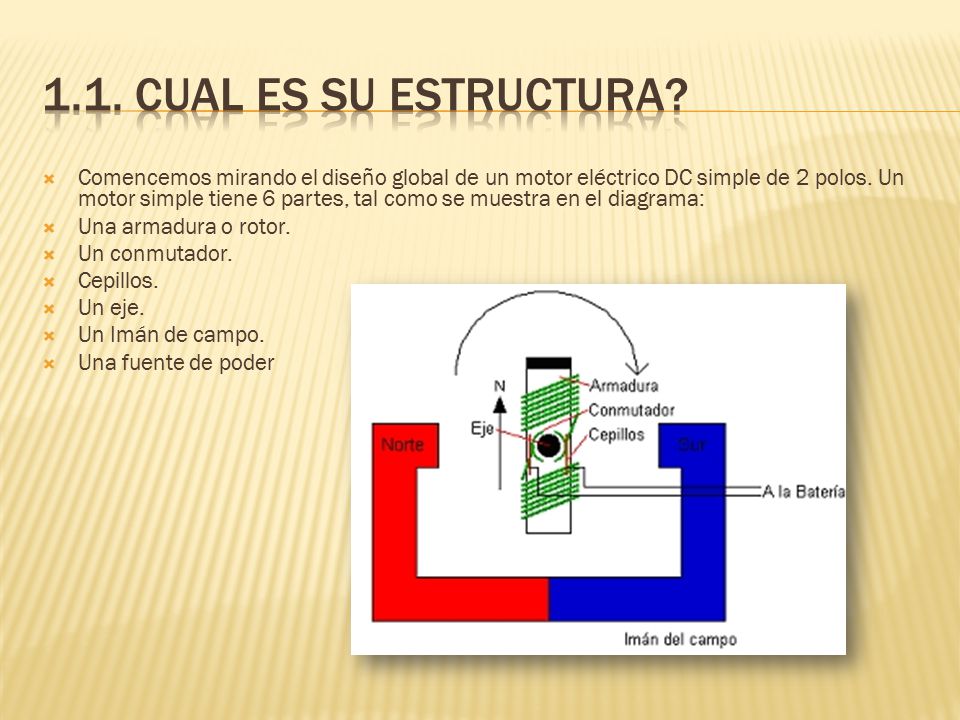

4 1.1. CUAL ES SU ESTRUCTURA? Comencemos mirando el diseño global de un motor eléctrico DC simple de 2 polos. Un motor simple tiene 6 partes, tal como se muestra en el diagrama: Una armadura o rotor. Un conmutador. Cepillos. Un eje. Un Imán de campo. Una fuente de poder

5 Como se hace

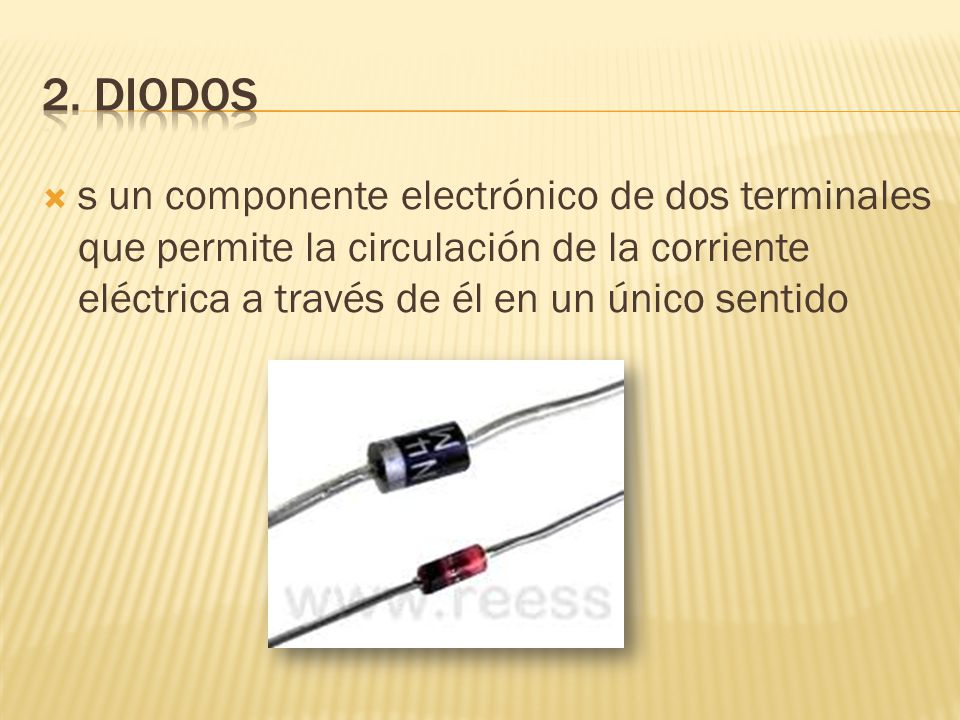

6 2. diodos s un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un único sentido

7 2.1. cual es su estructura? Los diodos están compuestos por dos zonas de material semiconductor (silicio, germanio) formando lo que se denominada unión P-N. La zona P se caracteriza por poseer una escasez de electrones y corresponde a la parte del ánodo (positivo). La zona N presenta un exceso de electrones y corresponde a la parte del cátodo (negativo).

8 3. led es un diodo semiconductor que emite luz. Se usan como indicadores en muchos dispositivos, y cada vez con mucha más frecuencia, en iluminación. Presentado como un componente electrónico en1962, los primeros leds emitían luz roja de baja intensidad, pero los dispositivos actuales emiten luz de alto brillo en el espectro infrarrojo, visible y ultravioleta.

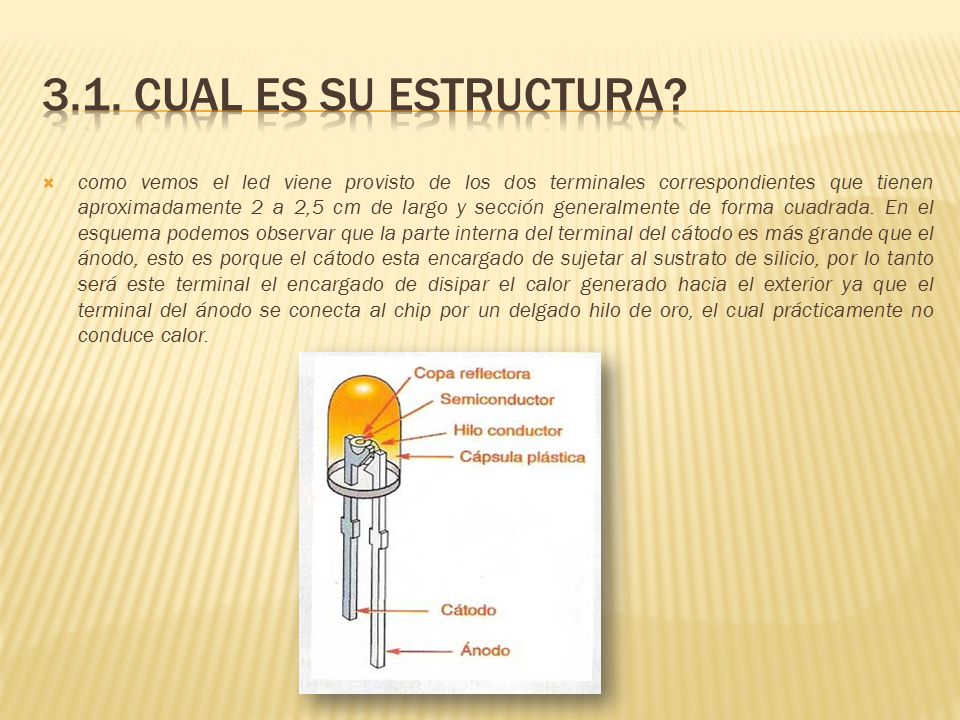

9 3.1. cual es su estructura? como vemos el led viene provisto de los dos terminales correspondientes que tienen aproximadamente 2 a 2,5 cm de largo y sección generalmente de forma cuadrada. En el esquema podemos observar que la parte interna del terminal del cátodo es más grande que el ánodo, esto es porque el cátodo esta encargado de sujetar al sustrato de silicio, por lo tanto será este terminal el encargado de disipar el calor generado hacia el exterior ya que el terminal del ánodo se conecta al chip por un delgado hilo de oro, el cual prácticamente no conduce calor.

10

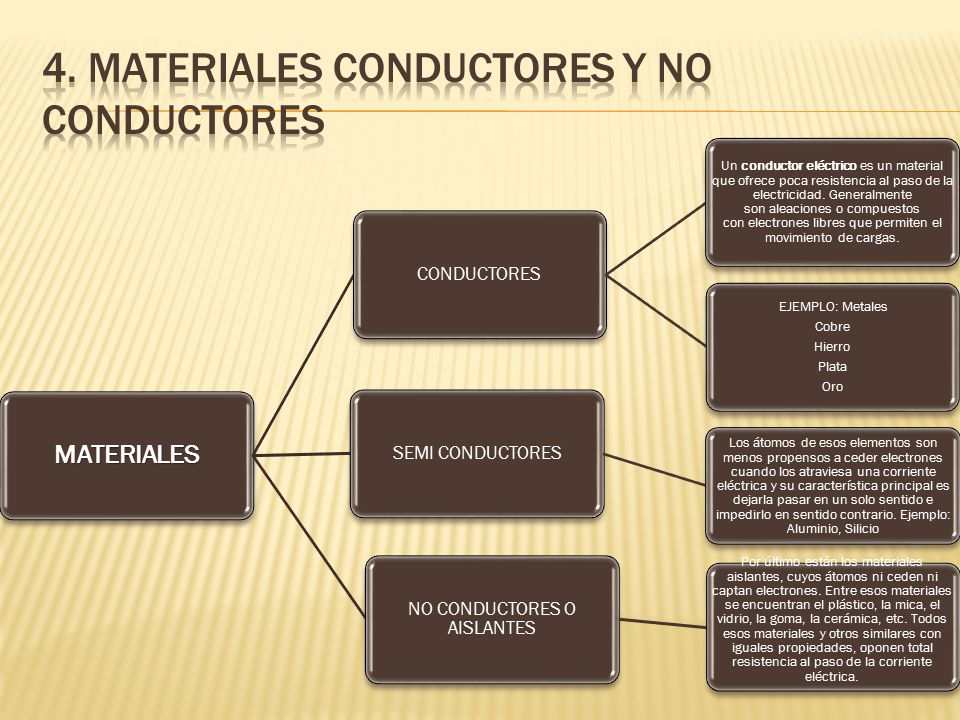

11 4. Materiales conductores y no conductores
Un conductor eléctrico es un material que ofrece poca resistencia al paso de la electricidad. Generalmente son aleaciones o compuestos con electrones libres que permiten el movimiento de cargas. EJEMPLO: Metales Cobre Hierro Plata Oro NO CONDUCTORES O AISLANTES Por último están los materiales aislantes, cuyos átomos ni ceden ni captan electrones. Entre esos materiales se encuentran el plástico, la mica, el vidrio, la goma, la cerámica, etc. Todos esos materiales y otros similares con iguales propiedades, oponen total resistencia al paso de la corriente eléctrica. SEMI CONDUCTORES Los átomos de esos elementos son menos propensos a ceder electrones cuando los atraviesa una corriente eléctrica y su característica principal es dejarla pasar en un solo sentido e impedirlo en sentido contrario. Ejemplo: Aluminio, Silicio

12 5. POLEAS Una polea, es una máquina simple que sirve para transmitir una fuerza. Se trata de una rueda, generalmente maciza y acanalada en su borde, que, con el curso de una cuerda o cable que se hace pasar por el canal ("garganta"), se usa como elemento de transmisión para cambiar la dirección del movimiento en máquinas y mecanismos

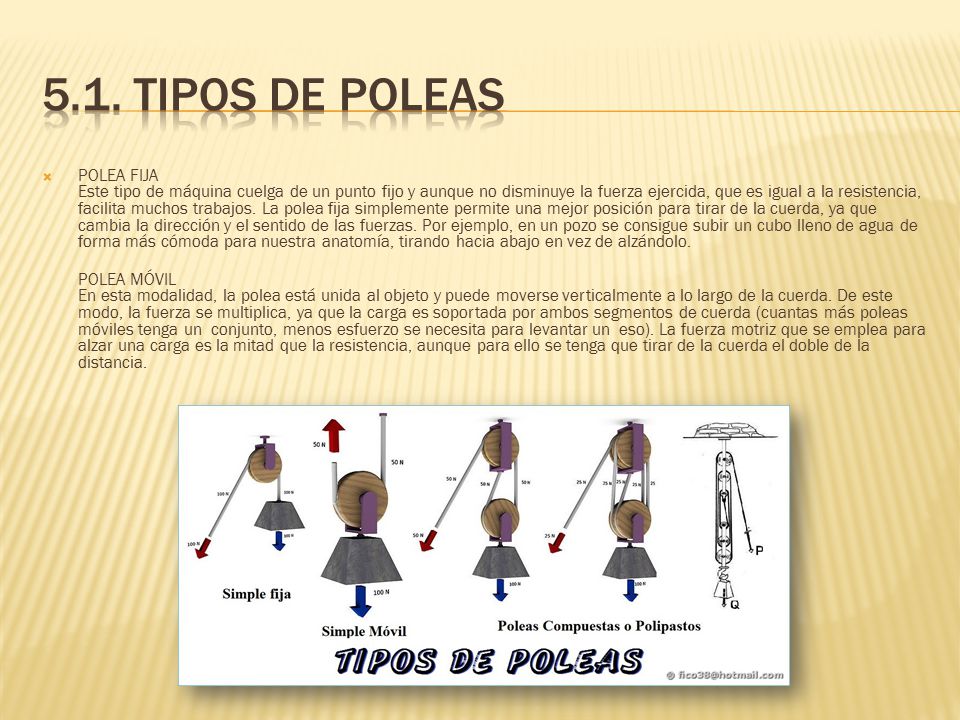

13 5.1. TIPOS DE POLEAS POLEA FIJA Este tipo de máquina cuelga de un punto fijo y aunque no disminuye la fuerza ejercida, que es igual a la resistencia, facilita muchos trabajos. La polea fija simplemente permite una mejor posición para tirar de la cuerda, ya que cambia la dirección y el sentido de las fuerzas. Por ejemplo, en un pozo se consigue subir un cubo lleno de agua de forma más cómoda para nuestra anatomía, tirando hacia abajo en vez de alzándolo. POLEA MÓVIL En esta modalidad, la polea está unida al objeto y puede moverse verticalmente a lo largo de la cuerda. De este modo, la fuerza se multiplica, ya que la carga es soportada por ambos segmentos de cuerda (cuantas más poleas móviles tenga un conjunto, menos esfuerzo se necesita para levantar un eso). La fuerza motriz que se emplea para alzar una carga es la mitad que la resistencia, aunque para ello se tenga que tirar de la cuerda el doble de la distancia.

14 5.2. COMO SE HACEN?

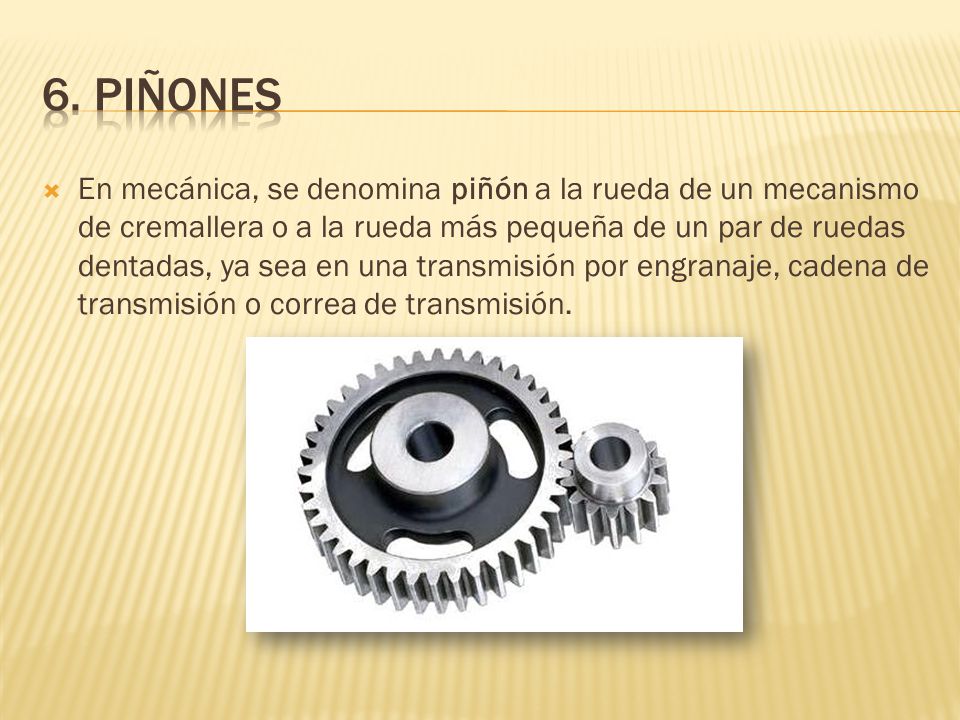

15 6. PIÑONES En mecánica, se denomina piñón a la rueda de un mecanismo de cremallera o a la rueda más pequeña de un par de ruedas dentadas, ya sea en una transmisión por engranaje, cadena de transmisión o correa de transmisión.

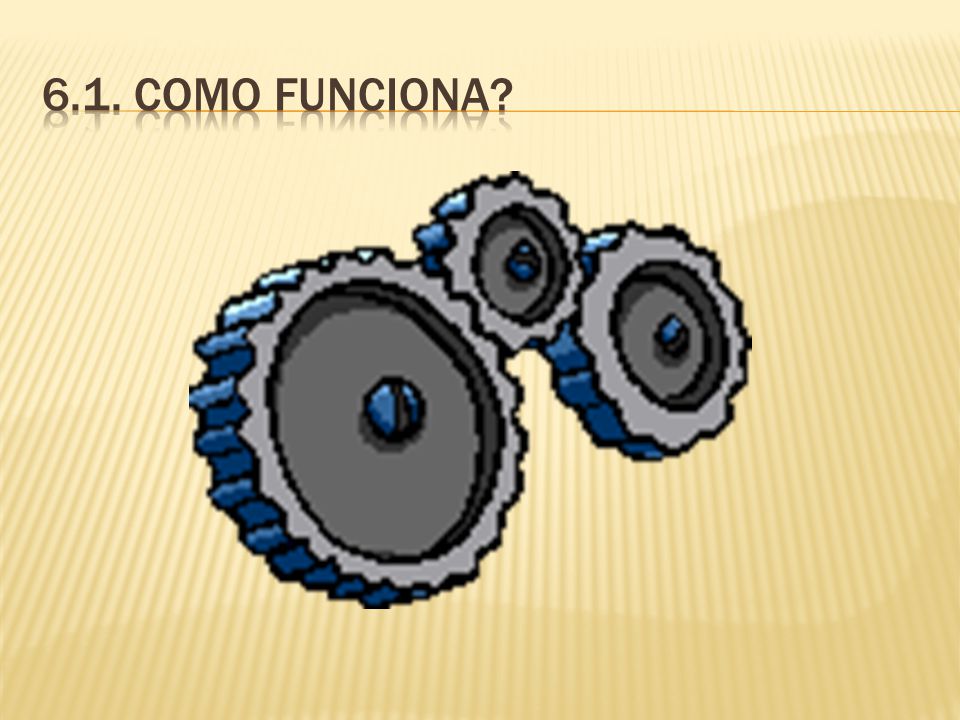

16 6.1. COMO FUNCIONA?

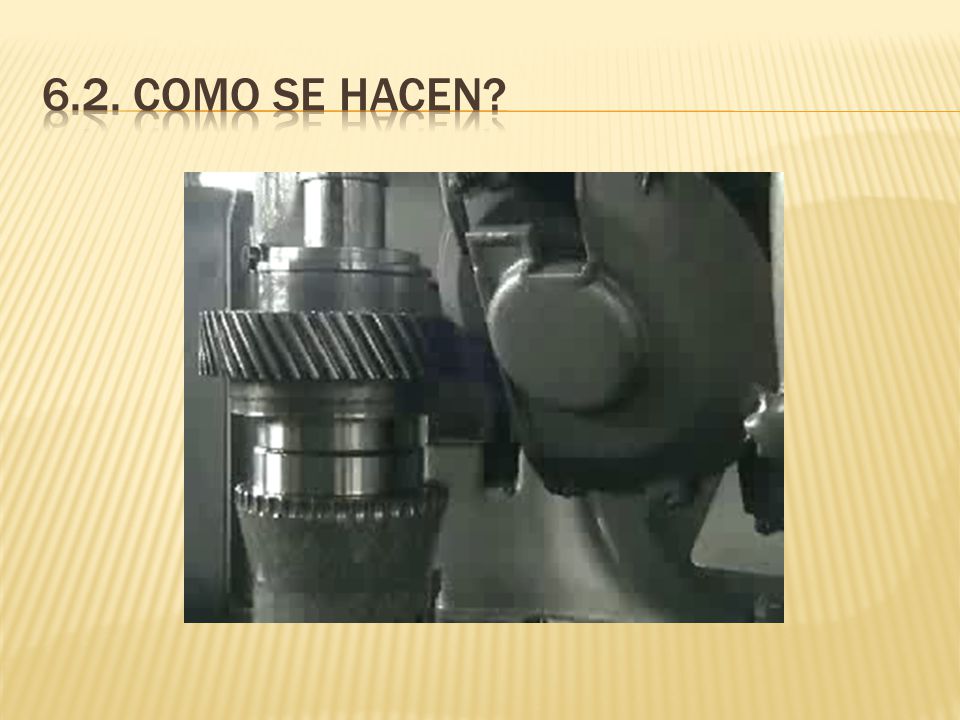

17 6.2. COMO SE HACEN?

18 7. POTENCIOMETRO Un potenciómetro es un resistor cuyo valor de resistencia es variable. De esta manera, indirectamente, se puede controlar la intensidad de corriente que fluye por un circuito si se conecta en paralelo, o la diferencia de potencial al conectarlo en serie. Existen dos tipos de potenciómetros: Potenciómetros impresos, realizados con una pista de carbón o de cermet sobre un soporte duro como papel baquelizado, fibra, alúmina, etc. La pista tiene sendos contactos en sus extremos y un cursor conectado a un patín que se desliza por la pista resistiva. Potenciómetros petados. Consiste en un arrollamiento toroidal de un hilo resistivo (por ejemplo, constatan) con un cursor que mueve un patín sobre el mismo.

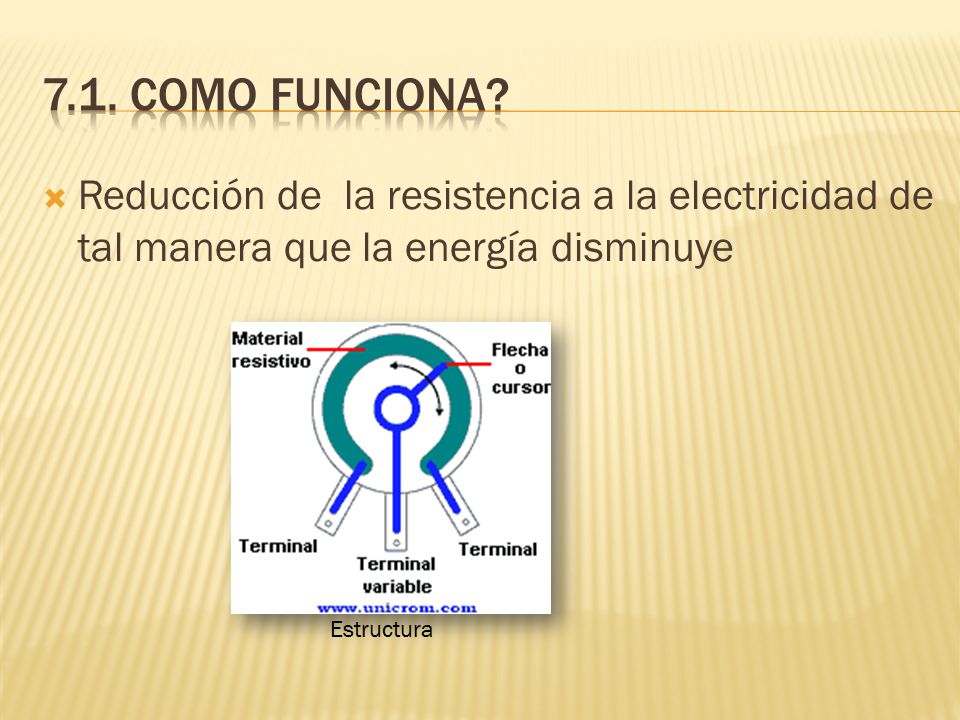

19 7.1. COMO FUNCIONA? Reducción de la resistencia a la electricidad de tal manera que la energía disminuye Estructura

20 7.2 como se hace?

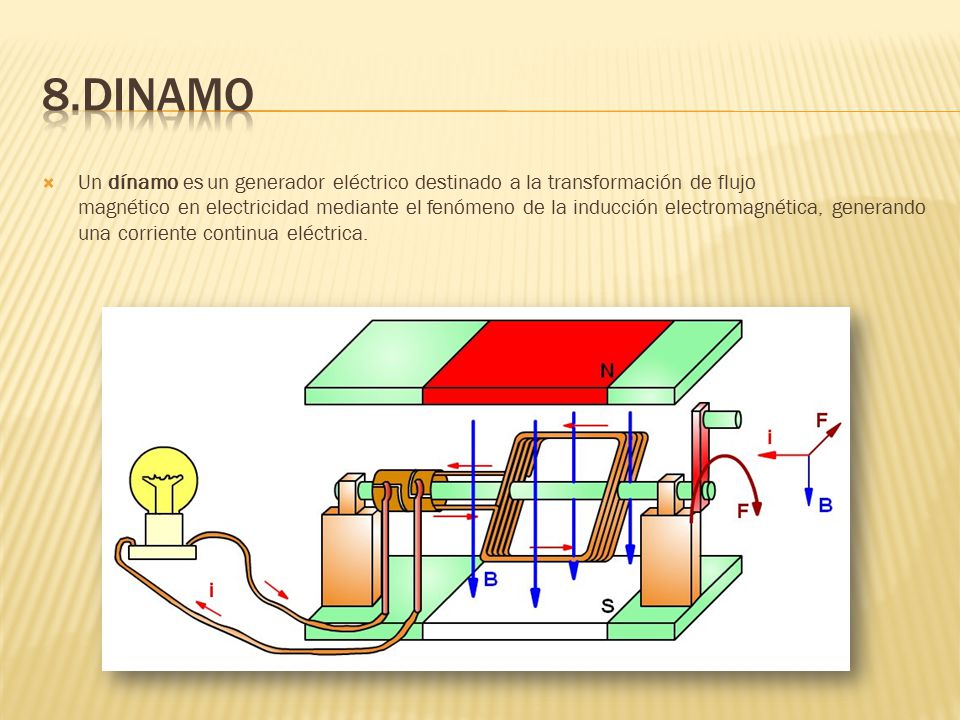

21 8.dinamo Un dínamo es un generador eléctrico destinado a la transformación de flujo magnético en electricidad mediante el fenómeno de la inducción electromagnética, generando una corriente continua eléctrica.

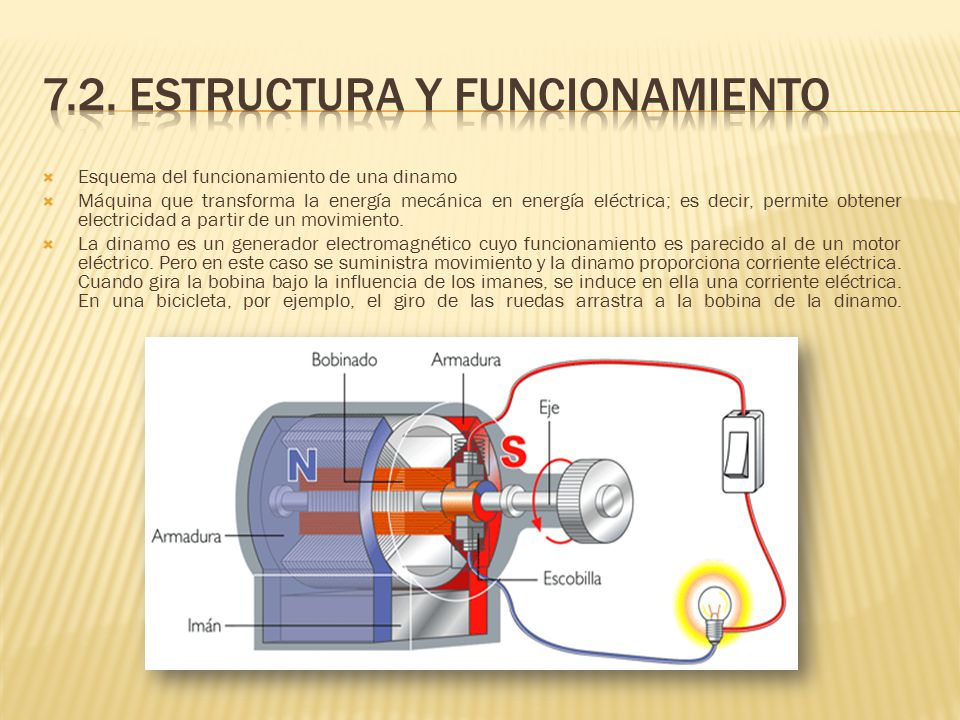

22 7.2. estructura y funcionamiento
Esquema del funcionamiento de una dinamo Máquina que transforma la energía mecánica en energía eléctrica; es decir, permite obtener electricidad a partir de un movimiento. La dinamo es un generador electromagnético cuyo funcionamiento es parecido al de un motor eléctrico. Pero en este caso se suministra movimiento y la dinamo proporciona corriente eléctrica. Cuando gira la bobina bajo la influencia de los imanes, se induce en ella una corriente eléctrica. En una bicicleta, por ejemplo, el giro de las ruedas arrastra a la bobina de la dinamo.

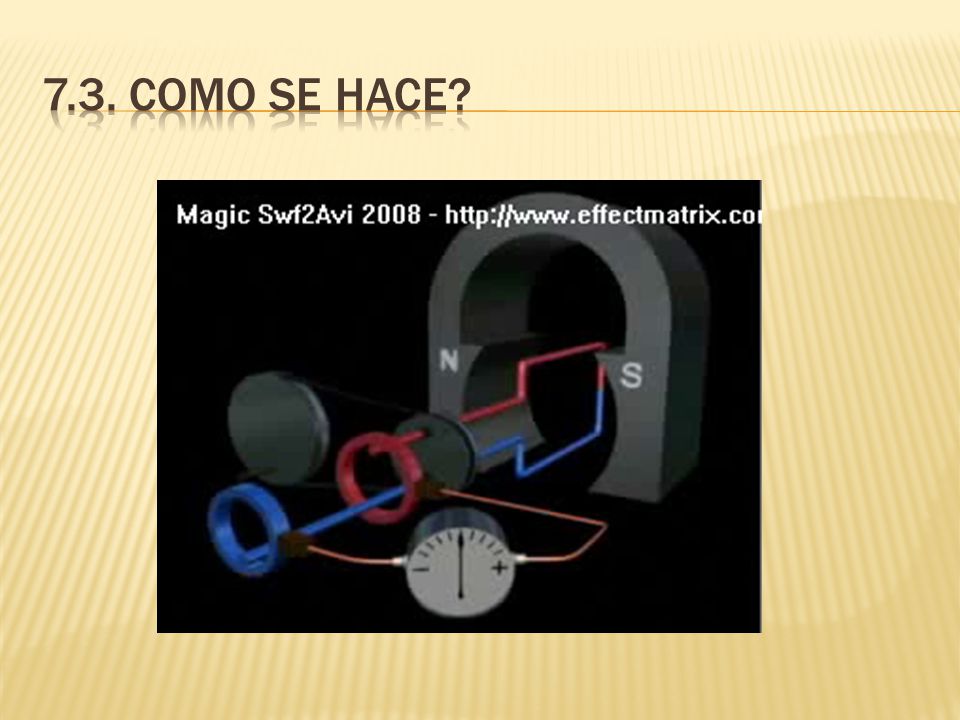

23 7.3. como se hace?

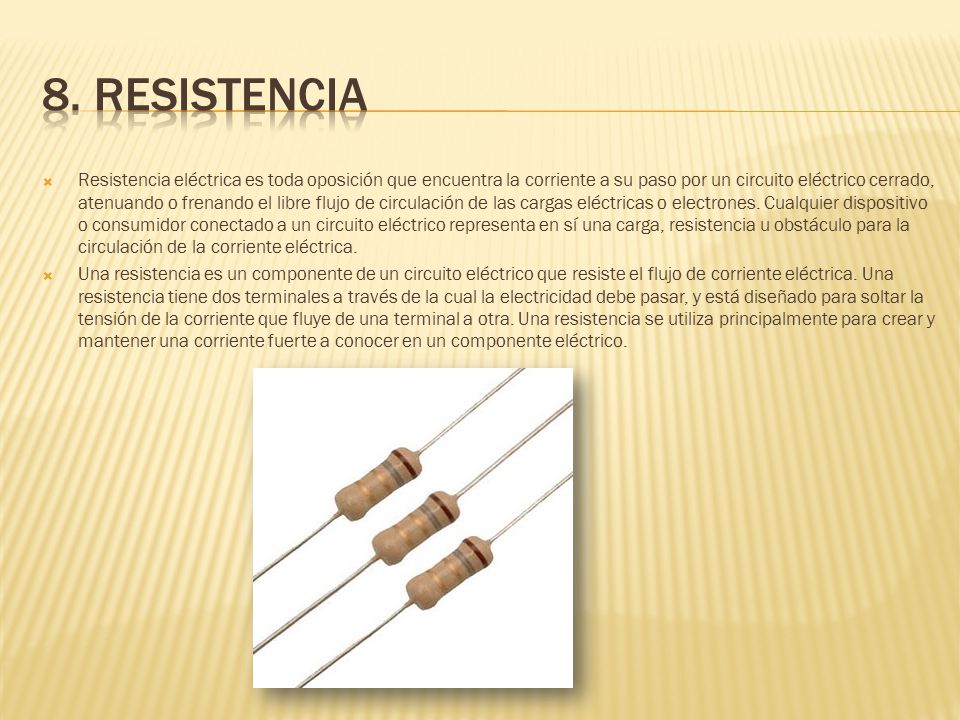

24 8. resistencia Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones. Cualquier dispositivo o consumidor conectado a un circuito eléctrico representa en sí una carga, resistencia u obstáculo para la circulación de la corriente eléctrica. Una resistencia es un componente de un circuito eléctrico que resiste el flujo de corriente eléctrica. Una resistencia tiene dos terminales a través de la cual la electricidad debe pasar, y está diseñado para soltar la tensión de la corriente que fluye de una terminal a otra. Una resistencia se utiliza principalmente para crear y mantener una corriente fuerte a conocer en un componente eléctrico.

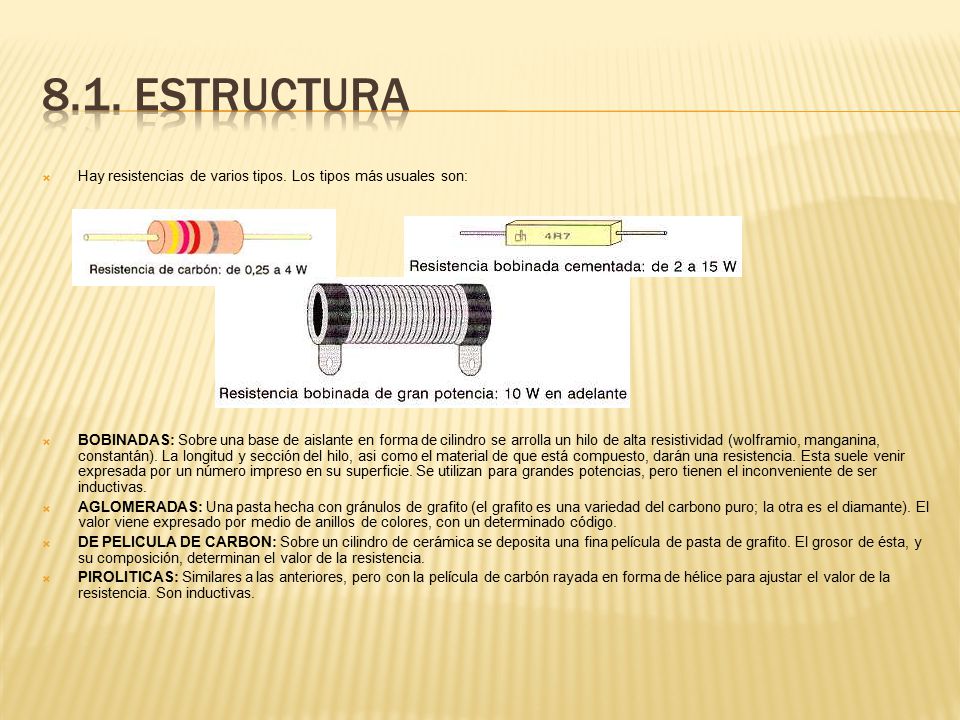

25 8.1. estructura Hay resistencias de varios tipos. Los tipos más usuales son: BOBINADAS: Sobre una base de aislante en forma de cilindro se arrolla un hilo de alta resistividad (wolframio, manganina, constantán). La longitud y sección del hilo, asi como el material de que está compuesto, darán una resistencia. Esta suele venir expresada por un número impreso en su superficie. Se utilizan para grandes potencias, pero tienen el inconveniente de ser inductivas.  AGLOMERADAS: Una pasta hecha con gránulos de grafito (el grafito es una variedad del carbono puro; la otra es el diamante). El valor viene expresado por medio de anillos de colores, con un determinado código.  DE PELICULA DE CARBON: Sobre un cilindro de cerámica se deposita una fina película de pasta de grafito. El grosor de ésta, y su composición, determinan el valor de la resistencia.  PIROLITICAS: Similares a las anteriores, pero con la película de carbón rayada en forma de hélice para ajustar el valor de la resistencia. Son inductivas.

26 8.2. funcionamiento su principal función es que se oponen al flujo de corriente eléctrica.

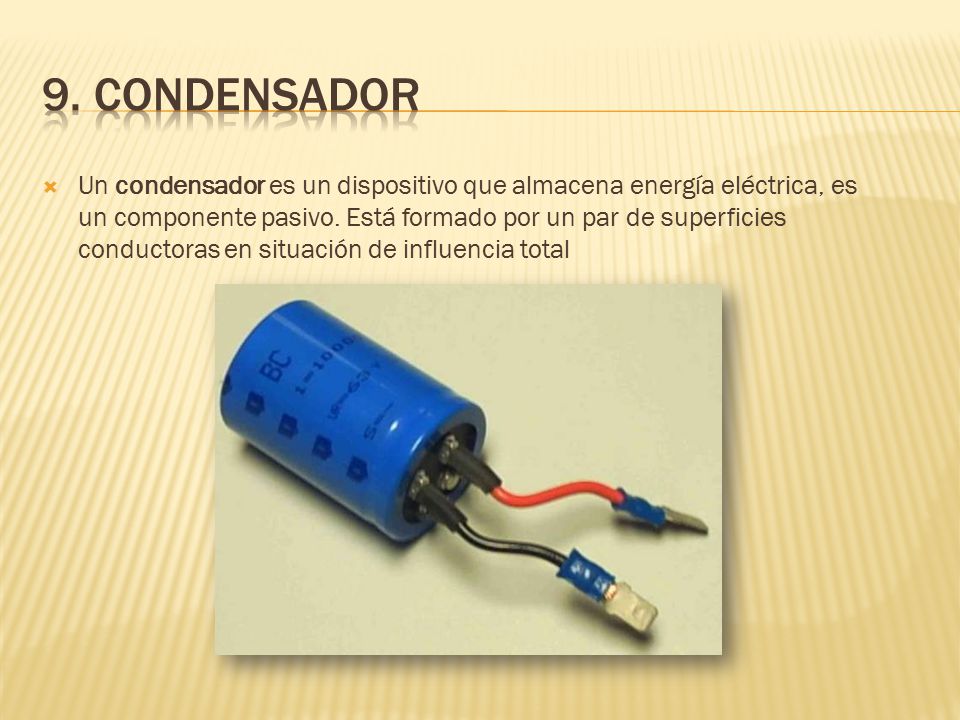

27 9. condensador Un condensador es un dispositivo que almacena energía eléctrica, es un componente pasivo. Está formado por un par de superficies conductoras en situación de influencia total

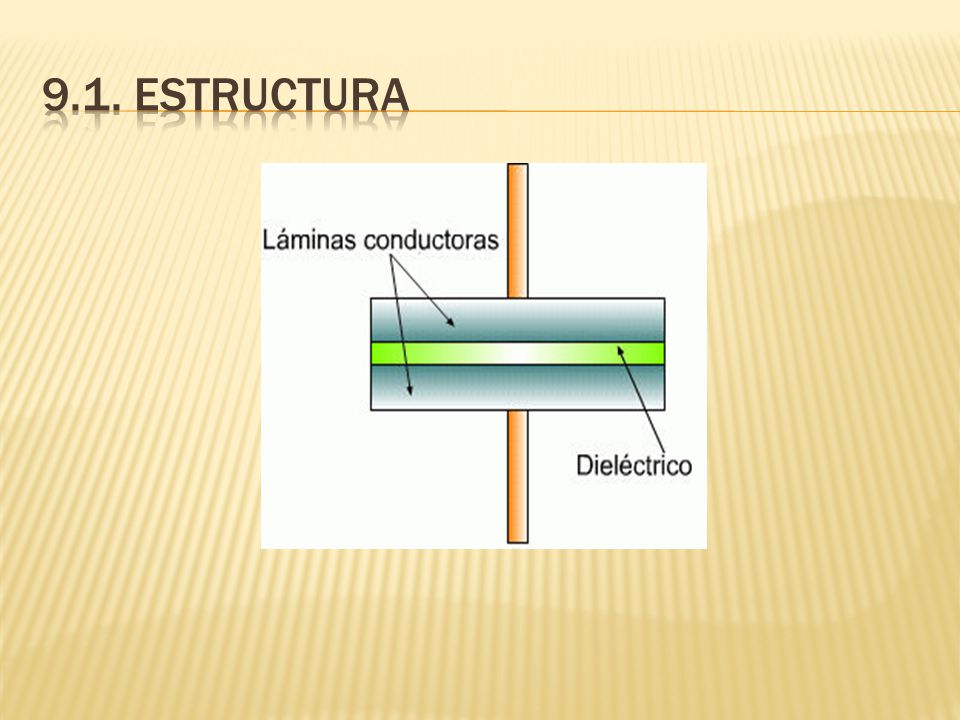

28 9.1. ESTRUCTURA

29 9.2. FUNCIONAMIENTO
