1 Memoria de acceso aleatorio Random access memory
RAM Memoria de acceso aleatorio Random access memory

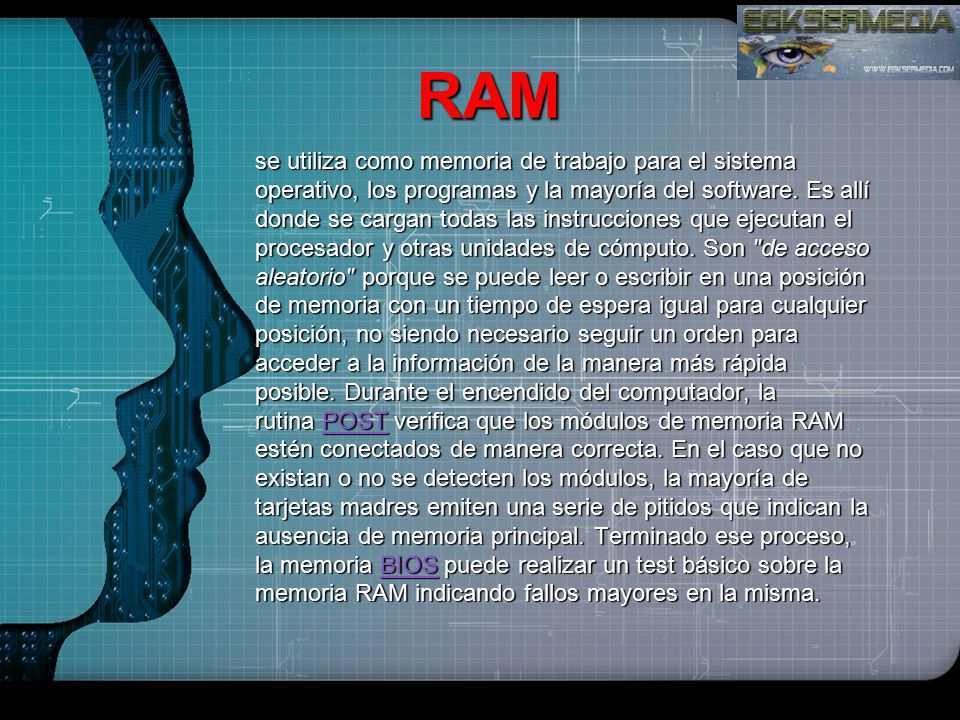

2 RAM se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayoría del software. Es allí donde se cargan todas las instrucciones que ejecutan el procesador y otras unidades de cómputo. Son "de acceso aleatorio" porque se puede leer o escribir en una posición de memoria con un tiempo de espera igual para cualquier posición, no siendo necesario seguir un orden para acceder a la información de la manera más rápida posible. Durante el encendido del computador, la rutina POST verifica que los módulos de memoria RAM estén conectados de manera correcta. En el caso que no existan o no se detecten los módulos, la mayoría de tarjetas madres emiten una serie de pitidos que indican la ausencia de memoria principal. Terminado ese proceso, la memoria BIOS puede realizar un test básico sobre la memoria RAM indicando fallos mayores en la misma.

3 4 Mb MAX 8600 Mini ordenador (1986)
RAM 4 Mb MAX 8600 Mini ordenador (1986)

4 RAM typischen Mainboard

5 RAM Módulos formato SIMM de 30 y 72 pines, los últimos fueron utilizados con integrados tipo EDO-RAM.

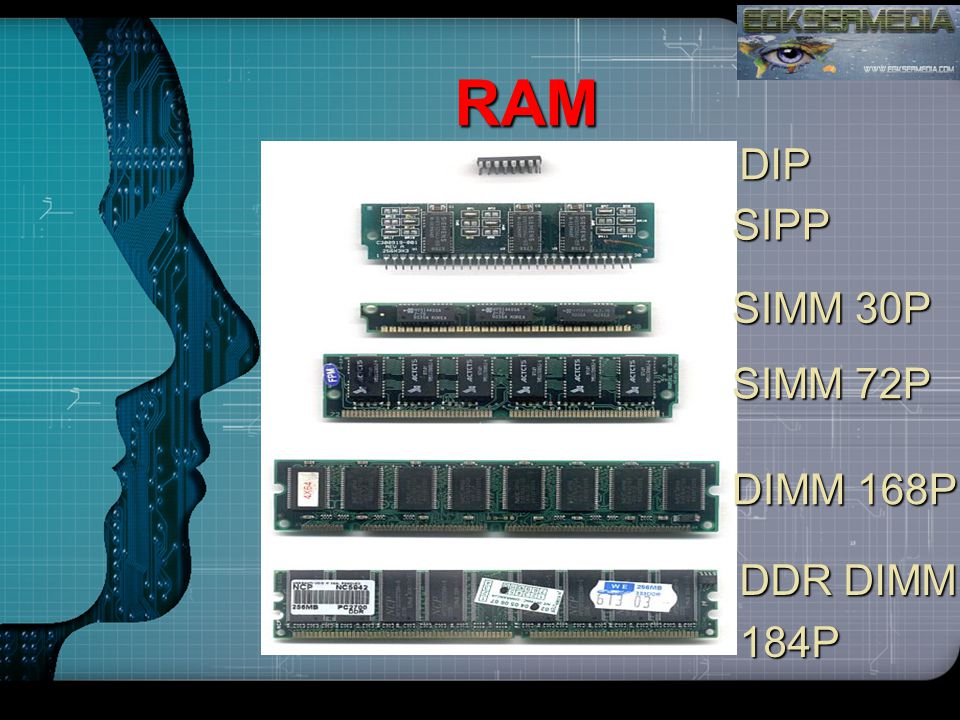

6 RAM DIP SIPP SIMM 30P SIMM 72P DIMM 168P DDR DIMM 184P

7 RAM 72-pin SO-DIMM usados por FPM DRAM y EDO DRAM
100-pin DIMM, usados por printer SDRAM 144-pin SO-DIMM, usados por SDR SDRAM 168-pin DIMM, usados por SDR SDRAM 172-pin MicroDIMM, usados por DDR SDRAM 184-pin DIMM, usados por DDR SDRAM 200-pin SO-DIMM, usados por DDR SDRAM y DDR2 SDRAM 204-pin SO-DIMM, usados por DDR3 SDRAM 240-pin DIMM, usados por DDR2 SDRAM, DDR3 SDRAM y FB-DIMM DRAM 244-pin MiniDIMM, usados por DDR2 SDRAM

8 RAM DDR3 4 GB

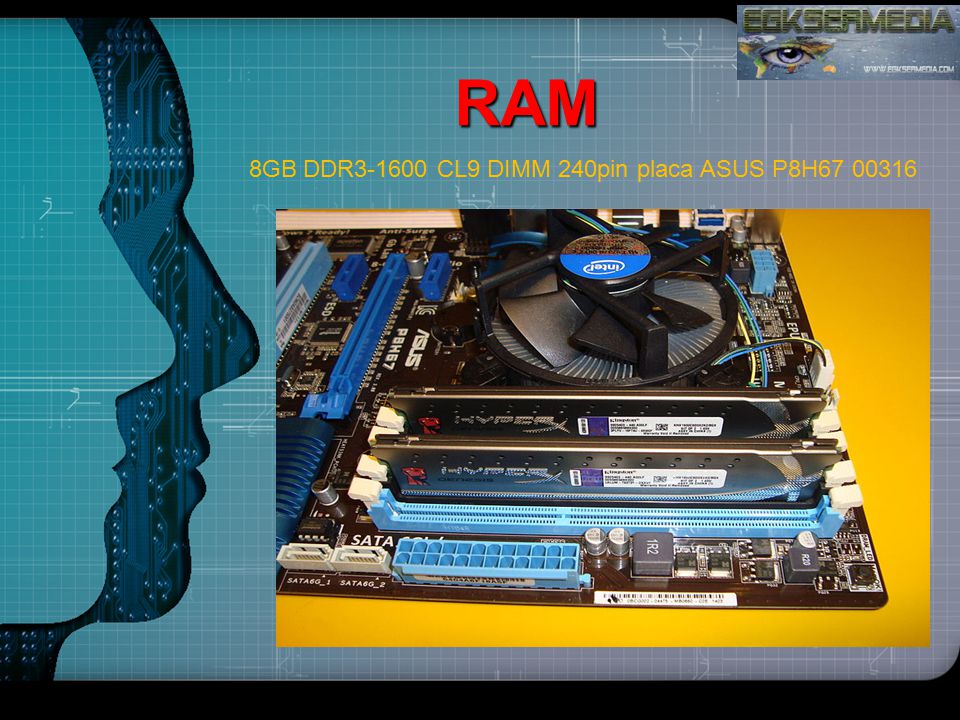

9 RAM  8GB DDR CL9 DIMM 240pin placa ASUS P8H

10 RAM  Diferencias físicas entre DDR y DDR2

11 RAM  Diferencias físicas entre DDR2 y DDR3

12 Tarjeta Gráfica Denominada también tarjeta de video,adaptador de
pantalla o tarjeta aceleradora de gráficos. tarjeta de expanción encargada de procesar datos desde la CPU y convertirlos en información comprencible mediante un dispositivo de salida como el monitor o pantalla. El comienzo data de finales de los años 60 y solo se visualizaban textos de 40x25. La evolución mas importante data del año 1995 cuando aparecen las primeras tarjetas en 2D/3D creadas por Matrox,creative y ATI.

13 Tarjeta Gráfica CONTROLADORAS GRAFICAS AÑO M.TEXTO M.GRAFICO COLORES
MDA 1981 80*25 -- 1 CGA 640*200 4 HGC 1982 720*348 EGA 1984 640*350 16 IBM8514 1987 1024*768 256 MCGA 320*200 VGA 720*400 640*480 SVGA 1989 XGA 1990 65K

14 Tarjeta Gráfica   S3 Virge / GX PCI Card (STB Nitor3D/GX)

15 Tarjeta Gráfica 1999 – NVIDIA con la gama GeForce

16 Tarjeta Gráfica 2006… ) ATI con la gama Radeon

17 Tarjeta Gráfica Memoria grafica aleatoria * capacidad
GPU (graphics processing unit) Memoria grafica aleatoria * capacidad * interfaz de memoria * velocidad de memoria * ancho de banda.

18 Tarjeta Gráfica Medición ancho de banda (Bus (bits) * Velocidad (GHz)
8 GB/s = 256 * 4,2 = 134,4 GB/s 8 AdB =

19 Tarjeta Gráfica DVI ( sustituto del anterior pero digital) SALIDAS
SVGA/Dsub15 ( analógico desde los 90’) DVI ( sustituto del anterior pero digital) HDMI (Audio/Video digital de alta definición)

20 Tarjeta Gráfica SALIDAS
