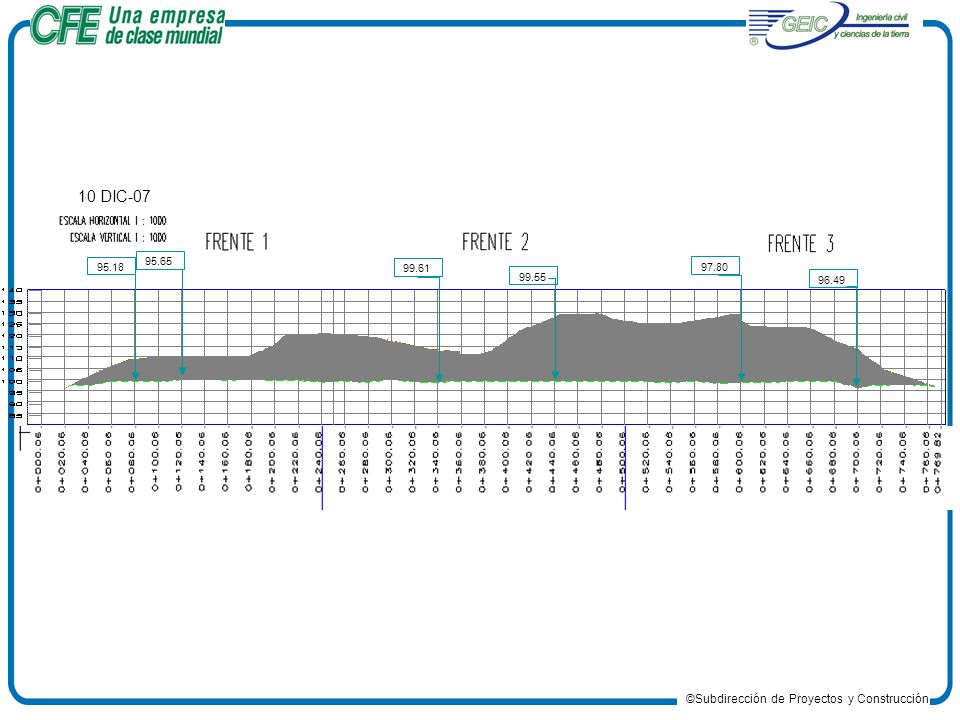

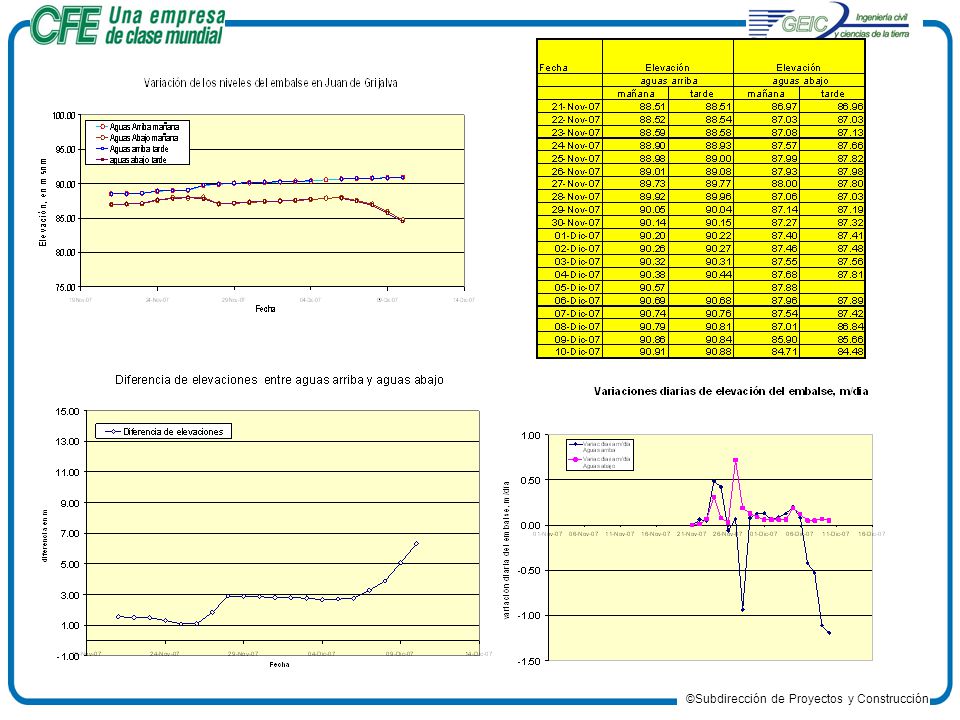

3 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 3 ©Subdirección de Proyectos y Construcción 97.80 99.55 95.65 95.18 96.49 10 DIC-07 99.61

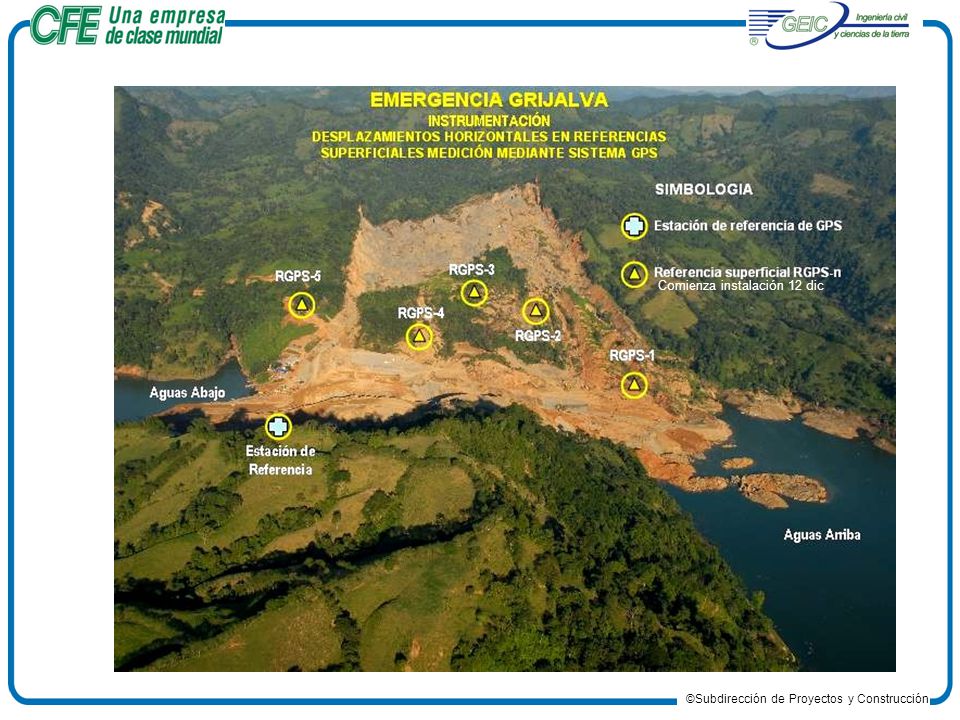

4 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 4 ©Subdirección de Proyectos y Construcción Comienza instalación 12 dic

5 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 5 ©Subdirección de Proyectos y Construcción Tipos de Instrumentación Distanciometría Sismologia con acelerógrafos Control con GPS Inclinómetros Captura y proceso de datos Consiste en medir puntos fijos anclados a 12 m de profundidad para conocer movimientos del terreno. En operación Se inatalan acelerógrafo s para detectar vibraciones del terreno asociadas a movimiento de bloques. En instalación Son instrumentos colocados en MD con longitudes hasta de 80 m para conocer movimientos del terreno por rangos de profundidad. En operación Estaciones enlazadas vía internet en Villahermosa (CPTT),Peñit as,Malpaso y Campamento de Obra. En instalación Monitoreo en tiempo real de 20 puntos. 5 a partir del 15 de dic y 15 más a partir del 20 ene

6 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 6 ©Subdirección de Proyectos y Construcción Instrumentación de bloques deslizados Inclinometro 1

7 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 7 ©Subdirección de Proyectos y Construcción Instrumentación del bloques deslizados Inclinometro 3

8 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 8 ©Subdirección de Proyectos y Construcción Inclinometro 4 Instrumentación del bloque no deslizados

9 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 9 ©Subdirección de Proyectos y Construcción

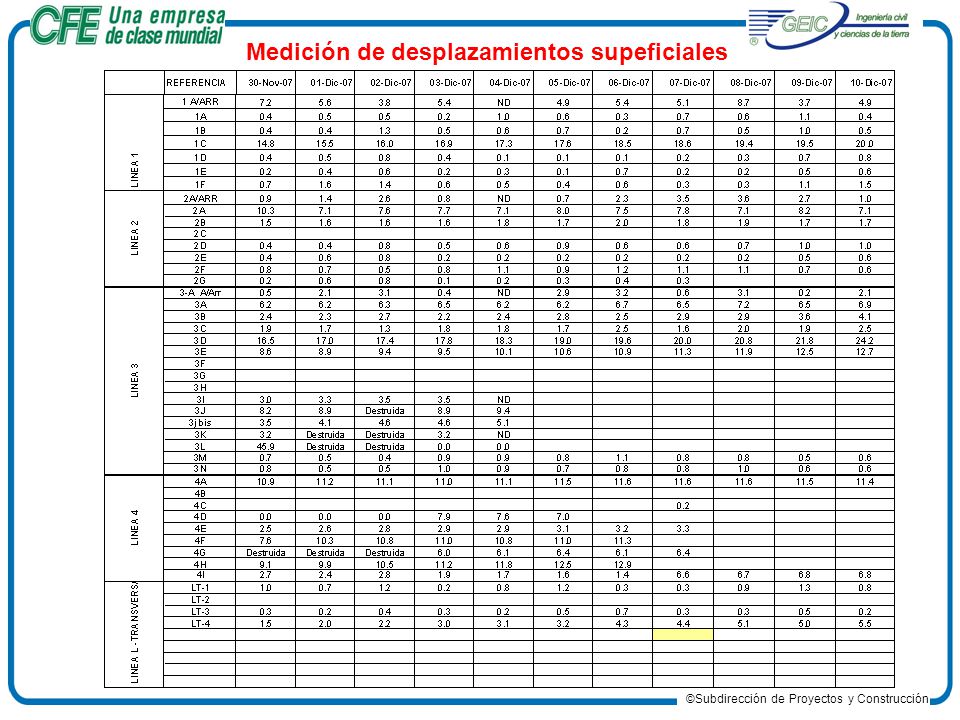

10 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 10 ©Subdirección de Proyectos y Construcción Medición de desplazamientos supeficiales

11 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 11 ©Subdirección de Proyectos y Construcción Localización de Piezómetros

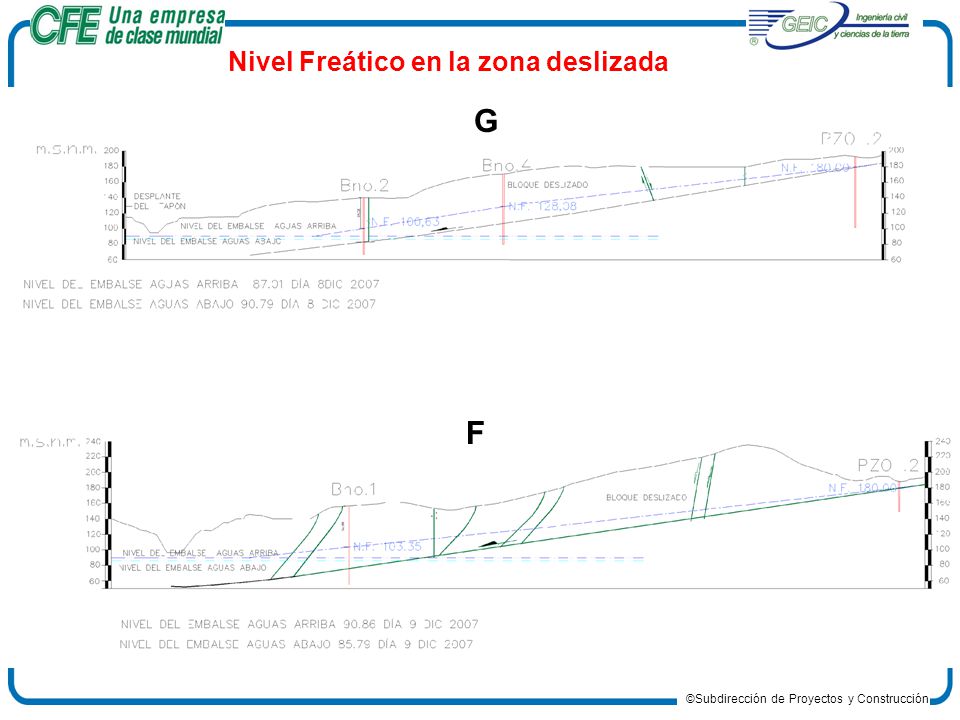

12 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 12 ©Subdirección de Proyectos y Construcción Nivel Freático en la zona deslizada F G

13 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 13 ©Subdirección de Proyectos y Construcción

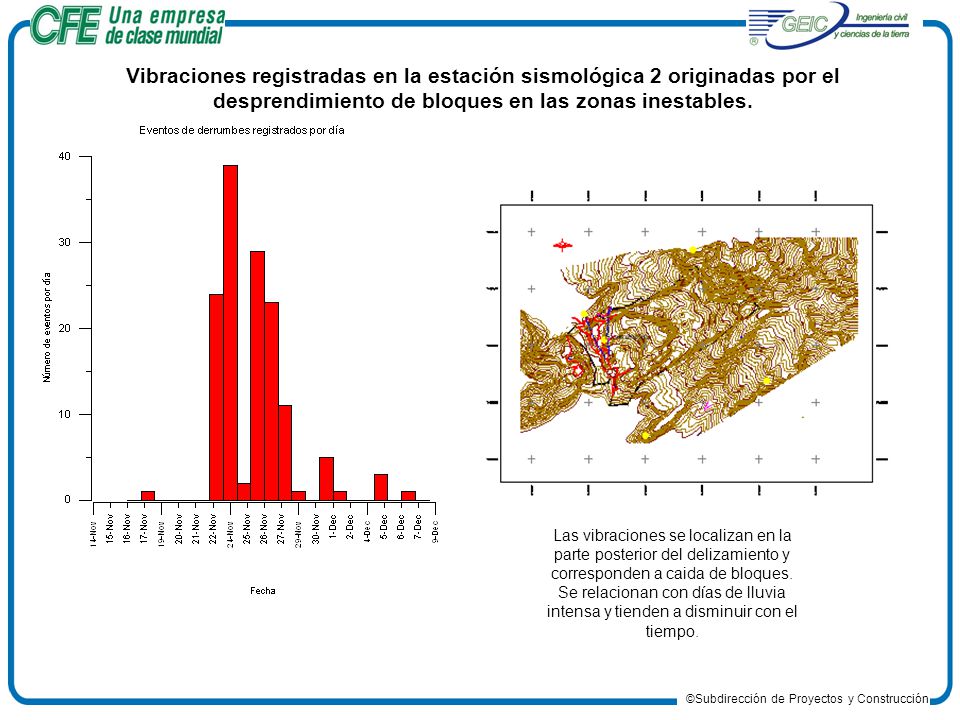

14 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 14 ©Subdirección de Proyectos y Construcción Vibraciones registradas en la estación sismológica 2 originadas por el desprendimiento de bloques en las zonas inestables. Las vibraciones se localizan en la parte posterior del delizamiento y corresponden a caida de bloques. Se relacionan con días de lluvia intensa y tienden a disminuir con el tiempo.

15 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 15 ©Subdirección de Proyectos y Construcción Berma 100 Berma 130 Elev 140 MD MI Zona 2 vista desde aguas arriba 10 dic 2007

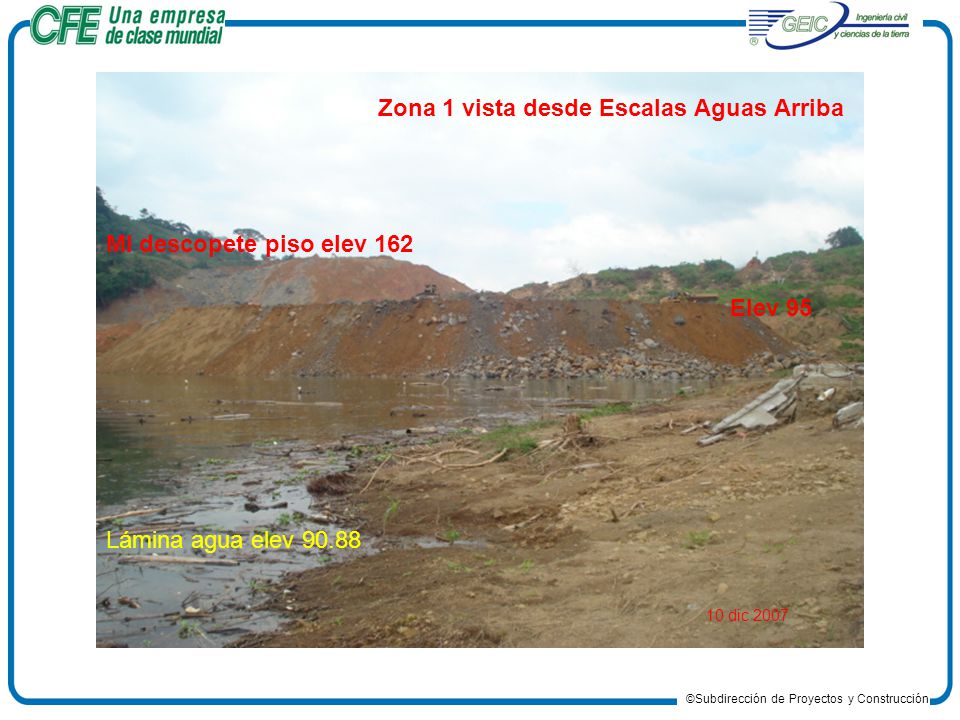

16 Haga clic para modificar el estilo de texto del patrón –Segundo nivel Tercer nivel –Cuarto nivel »Quinto nivel 16 ©Subdirección de Proyectos y Construcción Zona 1 vista desde Escalas Aguas Arriba MI descopete piso elev 162 Elev 95 Lámina agua elev 90.88 10 dic 2007
