1 1 3 2 4 5 6 7 10 8 9 11 Cárcamo Islas Agrarias Colector Islas Agrarias

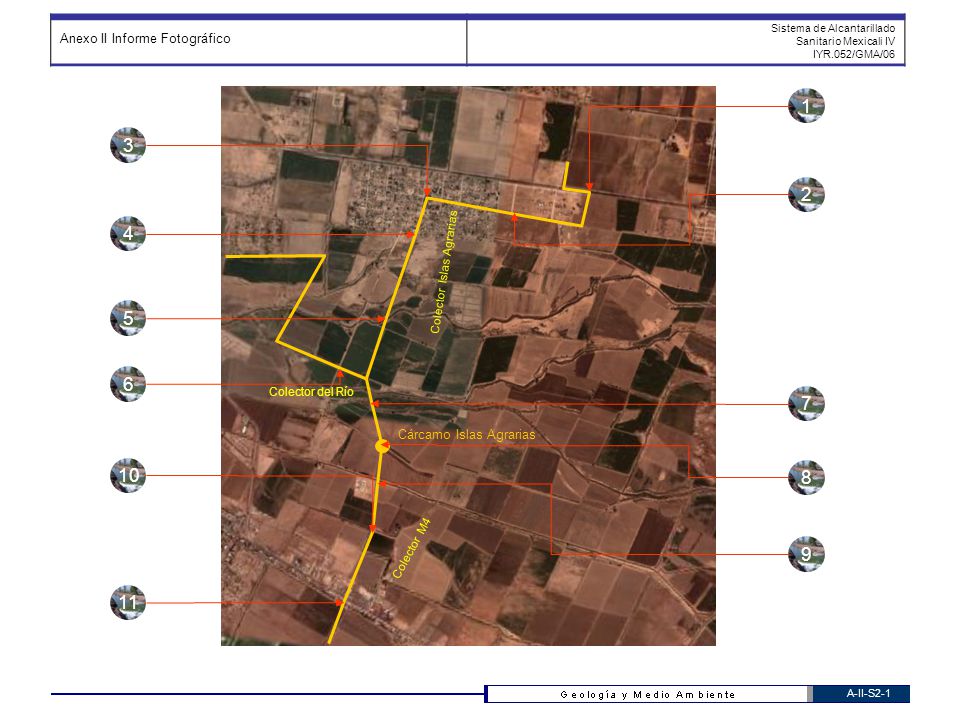

Colector del Río Colector Islas Agrarias Colector M4 1 2 3 4 5 6 7 8 9 10 11

2 1 Vista norte del colector Islas Agrarias en el cruce con la carretera a Ciudad Morelos. Vista oriente del colector Islas Agrarias donde se intercepta con la carretera a Ciudad Morelos. Vista sur de la intersección entre el colector Islas Agrarias y la carretera a Ciudad Morelos. Al fondo se observa el desarrollo campestre El Oasis. Vista poniente sobre la Carretera a Ciudad Morelos. Al fondo se ubica El Oasis ampliación 3ra Sección.

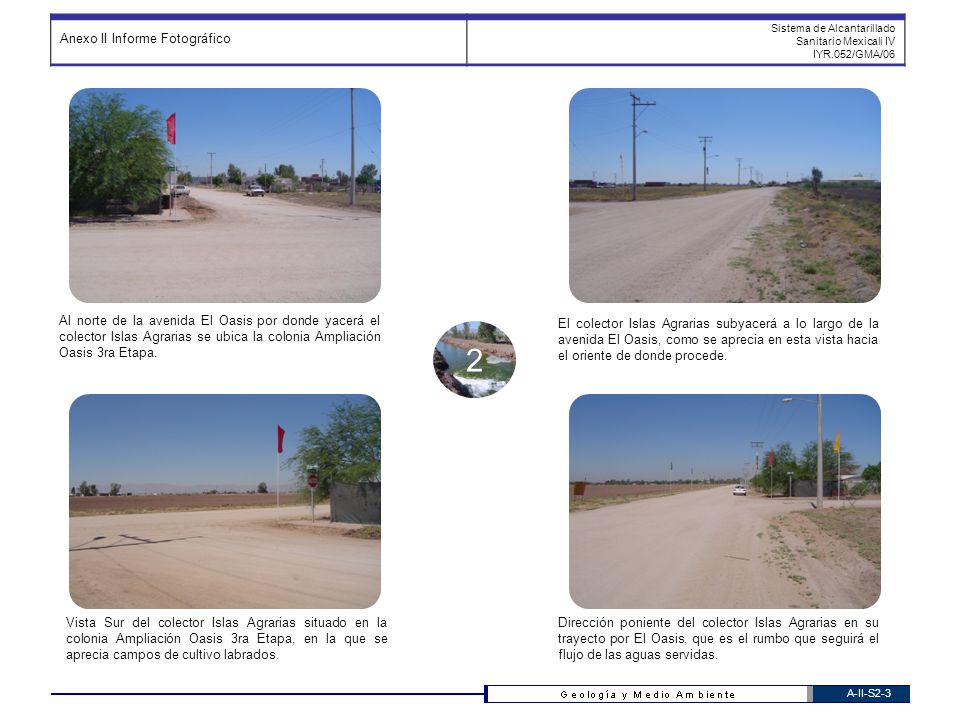

3 2 Al norte de la avenida El Oasis por donde yacerá el colector Islas Agrarias se ubica la colonia Ampliación Oasis 3ra Etapa. El colector Islas Agrarias subyacerá a lo largo de la avenida El Oasis, como se aprecia en esta vista hacia el oriente de donde procede. Vista Sur del colector Islas Agrarias situado en la colonia Ampliación Oasis 3ra Etapa, en la que se aprecia campos de cultivo labrados. Dirección poniente del colector Islas Agrarias en su trayecto por El Oasis, que es el rumbo que seguirá el flujo de las aguas servidas.

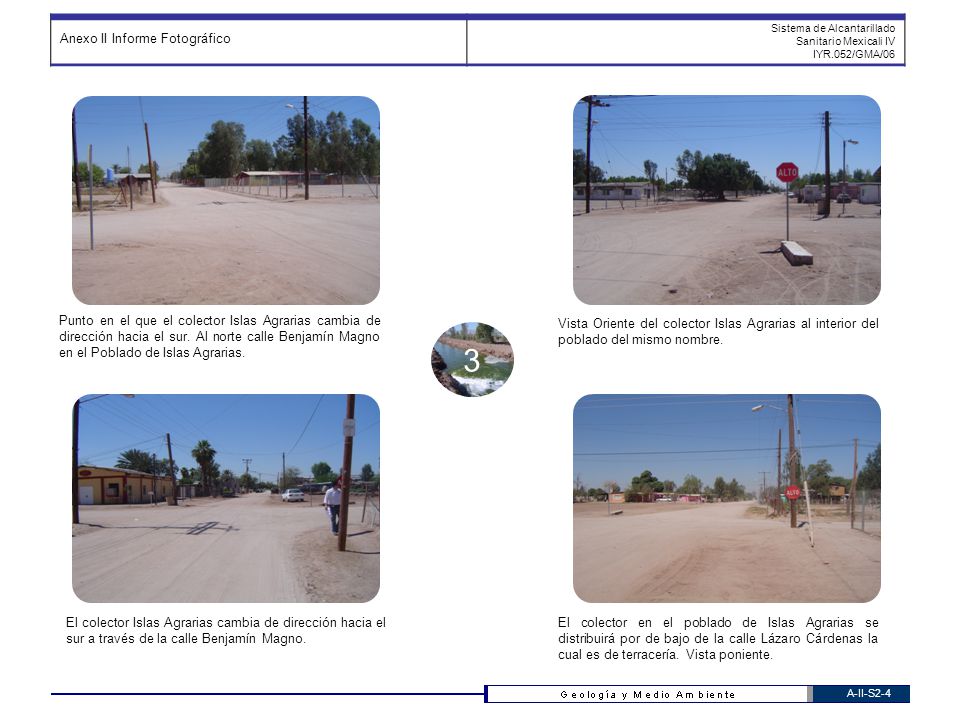

4 3 Punto en el que el colector Islas Agrarias cambia de dirección hacia el sur. Al norte calle Benjamín Magno en el Poblado de Islas Agrarias. Vista Oriente del colector Islas Agrarias al interior del poblado del mismo nombre. El colector Islas Agrarias cambia de dirección hacia el sur a través de la calle Benjamín Magno. El colector en el poblado de Islas Agrarias se distribuirá por de bajo de la calle Lázaro Cárdenas la cual es de terracería. Vista poniente.

5 4 Vista Norte del colector en la periferia del poblado de Islas Agrarias. El colector quedará instalado al centro de la calle Benjamín Magno. Vista Oriente del colector en la periferia sur del poblado Islas Agrarias, en la que se limita con la red de canales de riego La trayectoria sur del colector se hará a través del derecho de vía de la red de canales de riego, bajo el actual camina de mantenimiento. Vista Poniente en la que se aprecia el uso de suelo agrícola en combinación con eriales.

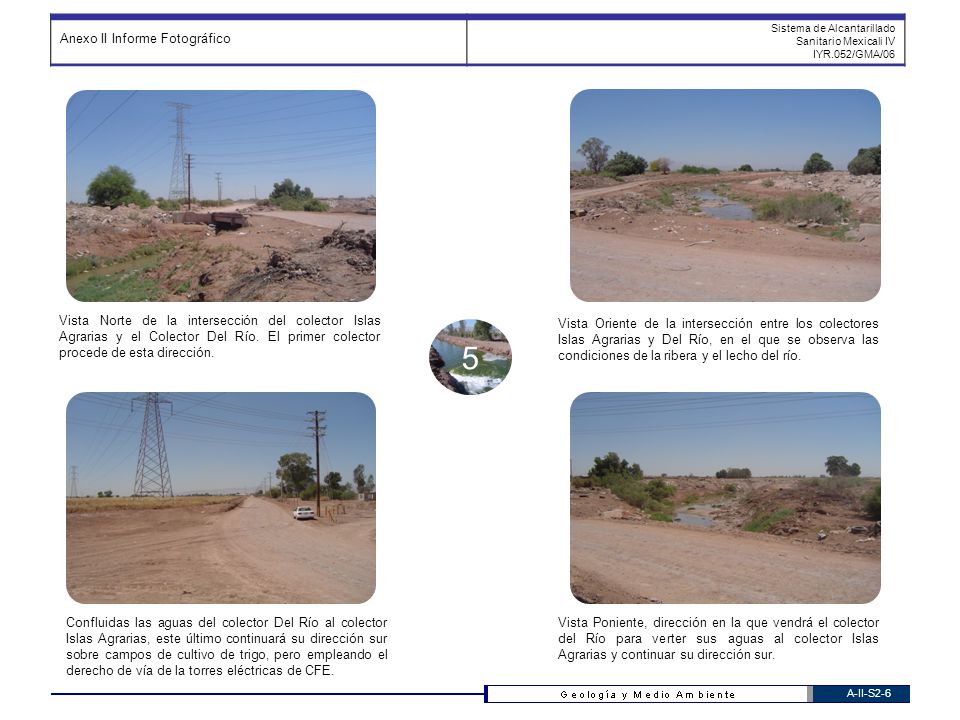

6 5 Vista Norte de la intersección del colector Islas Agrarias y el Colector Del Río. El primer colector procede de esta dirección. Vista Oriente de la intersección entre los colectores Islas Agrarias y Del Río, en el que se observa las condiciones de la ribera y el lecho del río. Confluidas las aguas del colector Del Río al colector Islas Agrarias, este último continuará su dirección sur sobre campos de cultivo de trigo, pero empleando el derecho de vía de la torres eléctricas de CFE. Vista Poniente, dirección en la que vendrá el colector del Río para verter sus aguas al colector Islas Agrarias y continuar su dirección sur.

7 6 El colector Del Río tendrá una trayectoria poniente oriente y procederá del poblado Ladrilleros. Vista norte de la trayectoria seguida por el colector a 200 metros antes de converger con el colector Islas Agrarias. Vista oriente de la trayectoria del colector Del Río, que correrá paralelo al canal de riego existente, ocupando el mismo derecho de vía. Al sur del colector Del Río se extiende un complejo agrícola de granjas y parcelas de cultivo. El colector Del Río ocupará tanta el derecho de vía de canales de riego como la zona federal del río, como se observa en esta vista al poniente.

8 7 El colector Islas agrarias continuará su trayectoria a través de caminos vecinales de la red de la zona agrícola. Vista norte. Vista Oriente del colector donde se observa el cruce con un dren, en el cual se usará perforación direccional, a 1 metro de profundidad por debajo del dren, a efecto de proteger ambas estructuras. El colector continuará su trayectoria norte sur en áreas agrícolas, como se aprecia en esta ubicación próxima a la granja Fernández. Vista Poniente del colector, con un uso de suelo dominado por parcelas agrícolas.

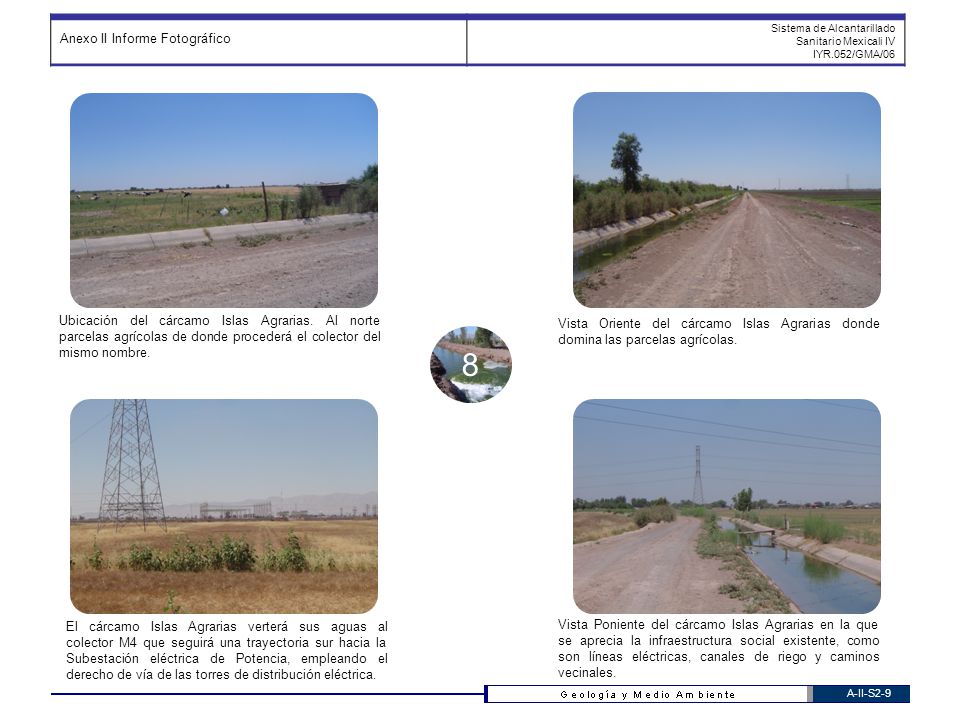

9 8 Ubicación del cárcamo Islas Agrarias. Al norte parcelas agrícolas de donde procederá el colector del mismo nombre. Vista Oriente del cárcamo Islas Agrarias donde domina las parcelas agrícolas. El cárcamo Islas Agrarias verterá sus aguas al colector M4 que seguirá una trayectoria sur hacia la Subestación eléctrica de Potencia, empleando el derecho de vía de las torres de distribución eléctrica. Vista Poniente del cárcamo Islas Agrarias en la que se aprecia la infraestructura social existente, como son líneas eléctricas, canales de riego y caminos vecinales.

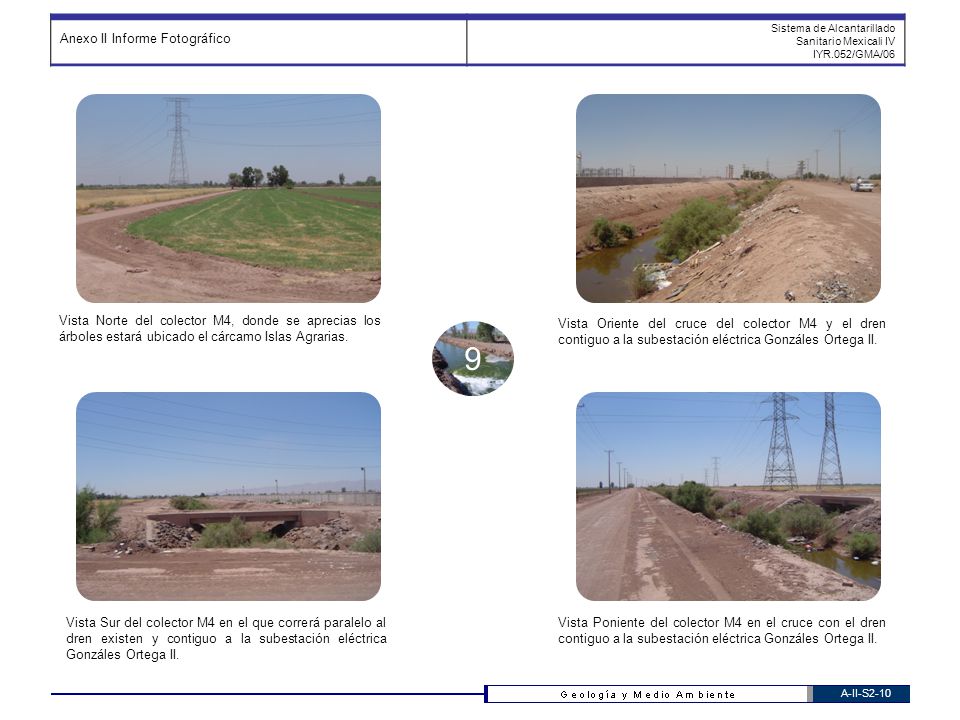

10 9 Vista Norte del colector M4, donde se aprecias los árboles estará ubicado el cárcamo Islas Agrarias. Vista Oriente del cruce del colector M4 y el dren contiguo a la subestación eléctrica Gonzáles Ortega II. Vista Sur del colector M4 en el que correrá paralelo al dren existen y contiguo a la subestación eléctrica Gonzáles Ortega II. Vista Poniente del colector M4 en el cruce con el dren contiguo a la subestación eléctrica Gonzáles Ortega II.

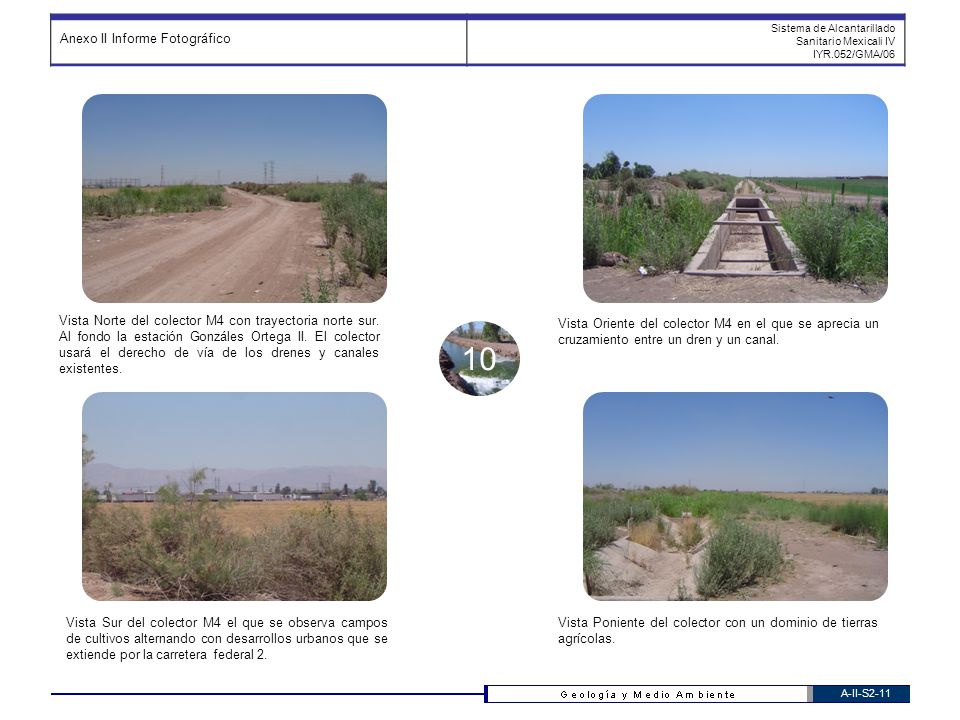

11 10 Vista Norte del colector M4 con trayectoria norte sur. Al fondo la estación Gonzáles Ortega II. El colector usará el derecho de vía de los drenes y canales existentes. Vista Oriente del colector M4 en el que se aprecia un cruzamiento entre un dren y un canal. Vista Sur del colector M4 el que se observa campos de cultivos alternando con desarrollos urbanos que se extiende por la carretera federal 2. Vista Poniente del colector con un dominio de tierras agrícolas.

12 11 El colector M4 cruzará con la carretera federal 2 que se dirige a San Luis Río Colorado. Vista norte indicando la trayectoria que seguirá por las calles existentes. Vista Oriente del cruce del colector M4 y la carretera a San Luis Río Colorado. Y dirección de la que precederá el colector Cuernavaca procedente del ejido del mismo nombre, que correrá paralelo a la carretera. Vista Sur del colector M4 hacia la incursión al ejido Puebla. Punto en el que convergerá con el colector Cuernavaca. Vista Poniente del cruce del colector M4 y la carretera federal número 2.
