Estudios Hidráulicos e Hidrológicos para analizar el Sistema de Drenaje Profundo de la Ciudad de México Seminario sobre Hidrología e Hidrología Urbana:

Presentación del tema: "Estudios Hidráulicos e Hidrológicos para analizar el Sistema de Drenaje Profundo de la Ciudad de México Seminario sobre Hidrología e Hidrología Urbana:"— Transcripción de la presentación:

1 Estudios Hidráulicos e Hidrológicos para analizar el Sistema de Drenaje Profundo de la Ciudad de México Seminario sobre Hidrología e Hidrología Urbana: Desarrollos recientes 23 de mayo de 2006

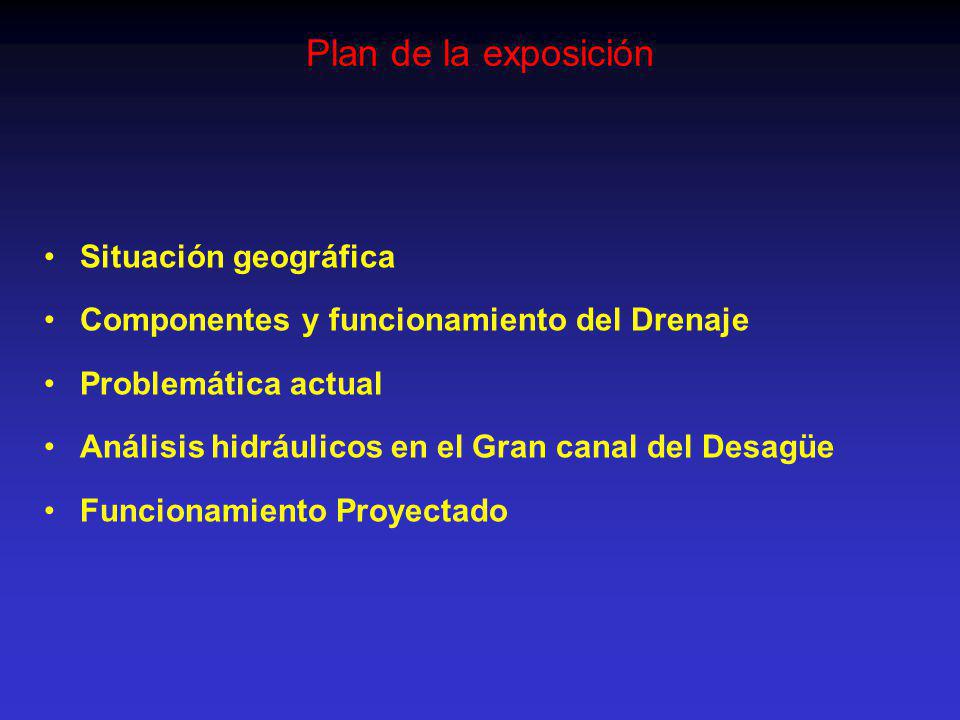

2 Plan de la exposición Situación geográfica
Componentes y funcionamiento del Drenaje Problemática actual Análisis hidráulicos en el Gran canal del Desagüe Funcionamiento Proyectado

3 Ciudad de México México

4

5

6

7 Plan de la exposición Situación geográfica
Componentes y funcionamiento del Drenaje Problemática actual Análisis hidráulicos en el Gran canal del Desagüe Funcionamiento Proyectado

8 COMPONENTES DEL SISTEMA 1 INTERCEPTORES DRENAJE PROFUNDO

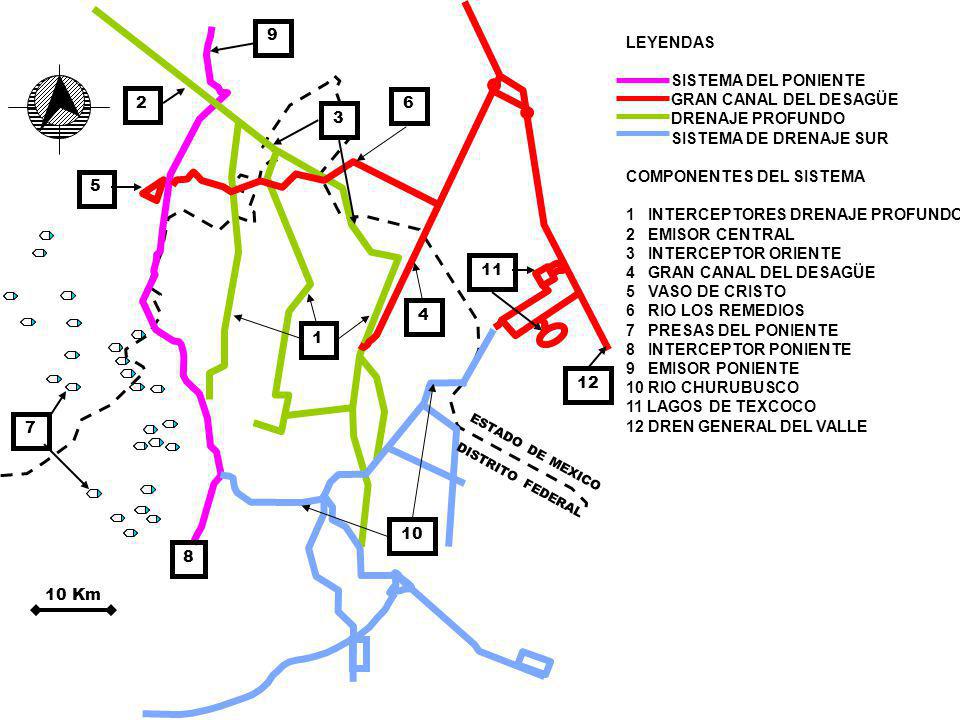

9 LEYENDAS SISTEMA DEL PONIENTE GRAN CANAL DEL DESAGÜE DRENAJE PROFUNDO SISTEMA DE DRENAJE SUR COMPONENTES DEL SISTEMA 1 INTERCEPTORES DRENAJE PROFUNDO 2 EMISOR CENTRAL 3 INTERCEPTOR ORIENTE 4 GRAN CANAL DEL DESAGÜE 5 VASO DE CRISTO 6 RIO LOS REMEDIOS 7 PRESAS DEL PONIENTE 8 INTERCEPTOR PONIENTE 9 EMISOR PONIENTE 10 RIO CHURUBUSCO 11 LAGOS DE TEXCOCO 12 DREN GENERAL DEL VALLE 2 6 3 5 11 4 1 12 7 ESTADO DE MEXICO DISTRITO FEDERAL 10 8 10 Km

9

10

11 COMPONENTES DEL SISTEMA 1 INTERCEPTORES DRENAJE PROFUNDO
9 LEYENDAS SISTEMA DEL PONIENTE GRAN CANAL DEL DESAGÜE DRENAJE PROFUNDO SISTEMA DE DRENAJE SUR COMPONENTES DEL SISTEMA 1 INTERCEPTORES DRENAJE PROFUNDO 2 EMISOR CENTRAL 3 INTERCEPTOR ORIENTE 4 GRAN CANAL DEL DESAGÜE 5 VASO DE CRISTO 6 RIO LOS REMEDIOS 7 PRESAS DEL PONIENTE 8 INTERCEPTOR PONIENTE 9 EMISOR PONIENTE 10 RIO CHURUBUSCO 11 LAGOS DE TEXCOCO 12 DREN GENERAL DEL VALLE 2 6 3 5 11 4 1 12 7 ESTADO DE MEXICO DISTRITO FEDERAL 10 8 10 Km

12

13

14

15 COMPONENTES DEL SISTEMA 1 INTERCEPTORES DRENAJE PROFUNDO
9 LEYENDAS SISTEMA DEL PONIENTE GRAN CANAL DEL DESAGÜE DRENAJE PROFUNDO SISTEMA DE DRENAJE SUR COMPONENTES DEL SISTEMA 1 INTERCEPTORES DRENAJE PROFUNDO 2 EMISOR CENTRAL 3 INTERCEPTOR ORIENTE 4 GRAN CANAL DEL DESAGÜE 5 VASO DE CRISTO 6 RIO LOS REMEDIOS 7 PRESAS DEL PONIENTE 8 INTERCEPTOR PONIENTE 9 EMISOR PONIENTE 10 RIO CHURUBUSCO 11 LAGOS DE TEXCOCO 12 DREN GENERAL DEL VALLE 2 6 3 5 11 4 1 12 7 ESTADO DE MEXICO DISTRITO FEDERAL 10 8 10 Km

16 Plan de la exposición Situación geográfica
Componentes y funcionamiento del Drenaje Problemática actual Análisis hidráulicos en el Gran canal del Desagüe Funcionamiento Proyectado

17 COMPONENTES DEL SISTEMA 1 INTERCEPTORES DRENAJE PROFUNDO

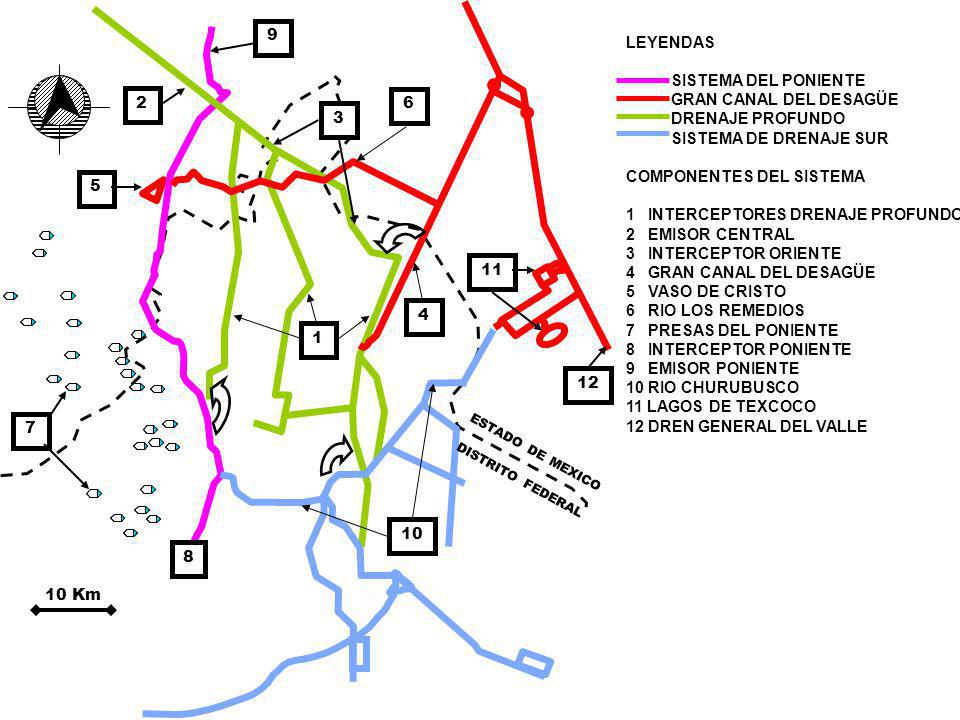

9 LEYENDAS SISTEMA DEL PONIENTE GRAN CANAL DEL DESAGÜE DRENAJE PROFUNDO SISTEMA DE DRENAJE SUR COMPONENTES DEL SISTEMA 1 INTERCEPTORES DRENAJE PROFUNDO 2 EMISOR CENTRAL 3 INTERCEPTOR ORIENTE 4 GRAN CANAL DEL DESAGÜE 5 VASO DE CRISTO 6 RIO LOS REMEDIOS 7 PRESAS DEL PONIENTE 8 INTERCEPTOR PONIENTE 9 EMISOR PONIENTE 10 RIO CHURUBUSCO 11 LAGOS DE TEXCOCO 12 DREN GENERAL DEL VALLE 2 6 3 5 11 4 1 12 7 ESTADO DE MEXICO DISTRITO FEDERAL 10 8 10 Km

18 Plan de la exposición Situación geográfica
Componentes y funcionamiento del Drenaje Problemática actual Análisis hidráulicos en el Gran canal del Desagüe Funcionamiento Proyectado

19 Descarga requerida : 44 m3/s

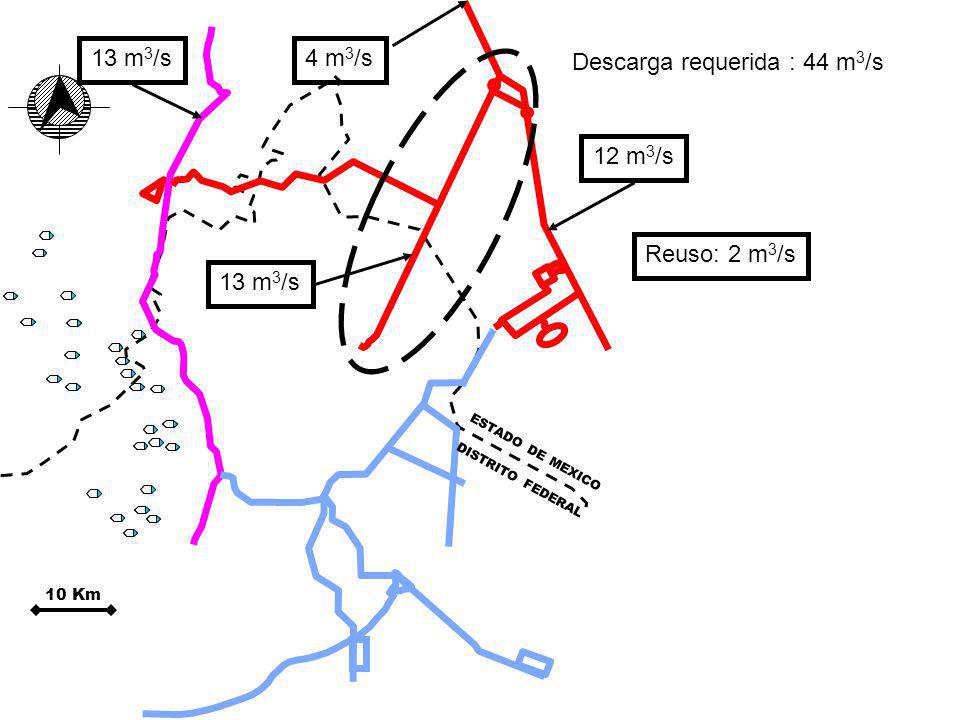

Reuso: 2 m3/s 4 m3/s 12 m3/s Descarga requerida : 44 m3/s 13 m3/s ESTADO DE MEXICO DISTRITO FEDERAL 10 Km

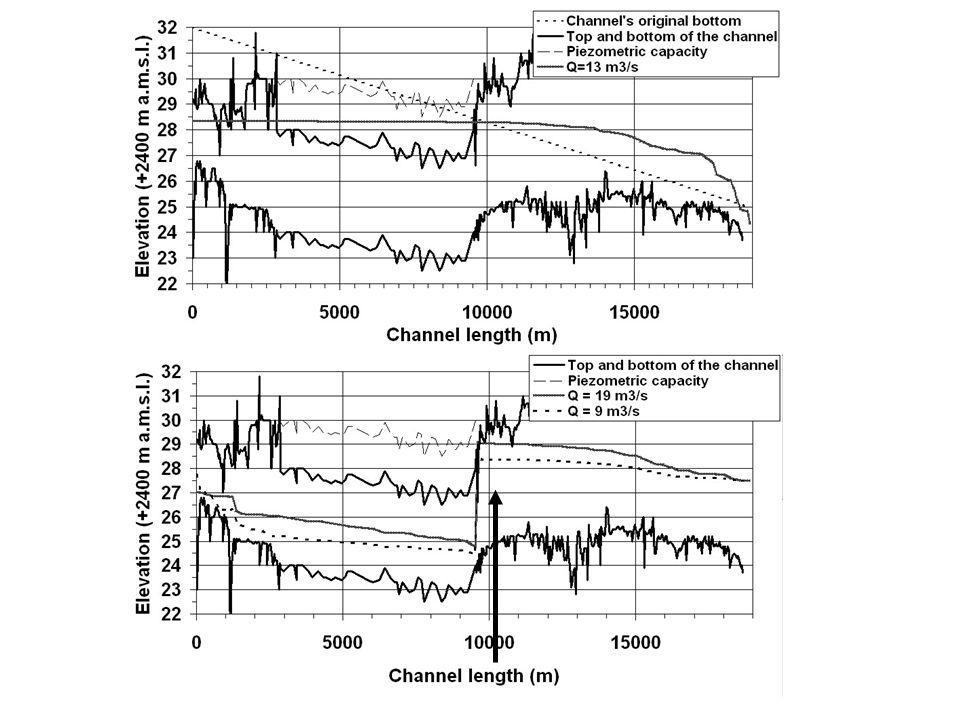

20

21

22

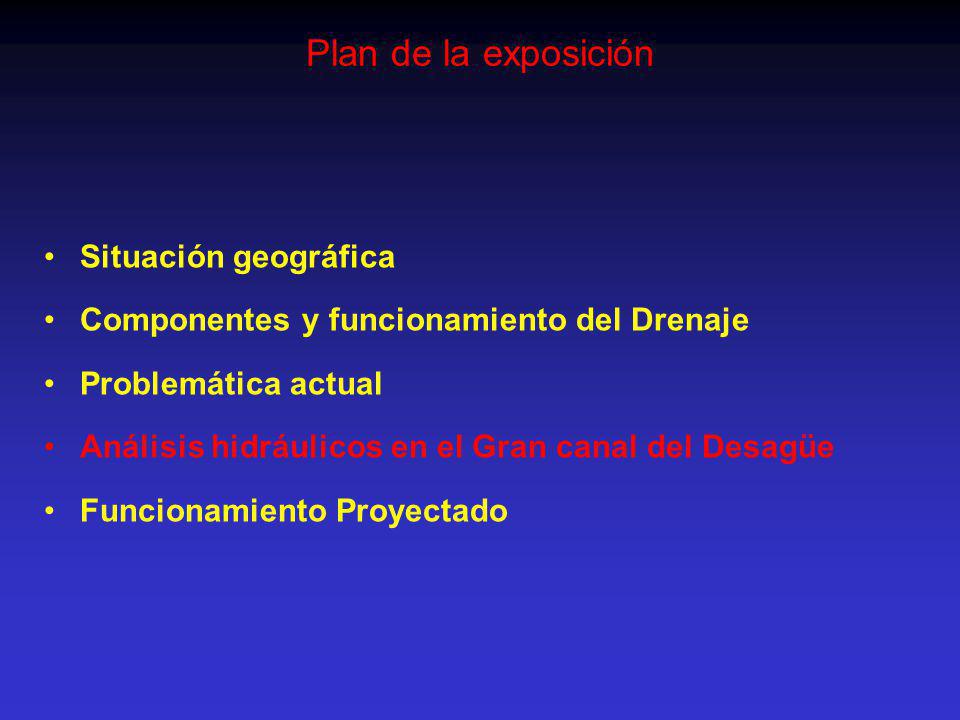

23 Plan de la exposición Situación geográfica
Componentes y funcionamiento del Drenaje Problemática actual Análisis hidráulicos en el Gran canal del Desagüe Funcionamiento Proyectado

24 COMPONENTES PROPUESTOS

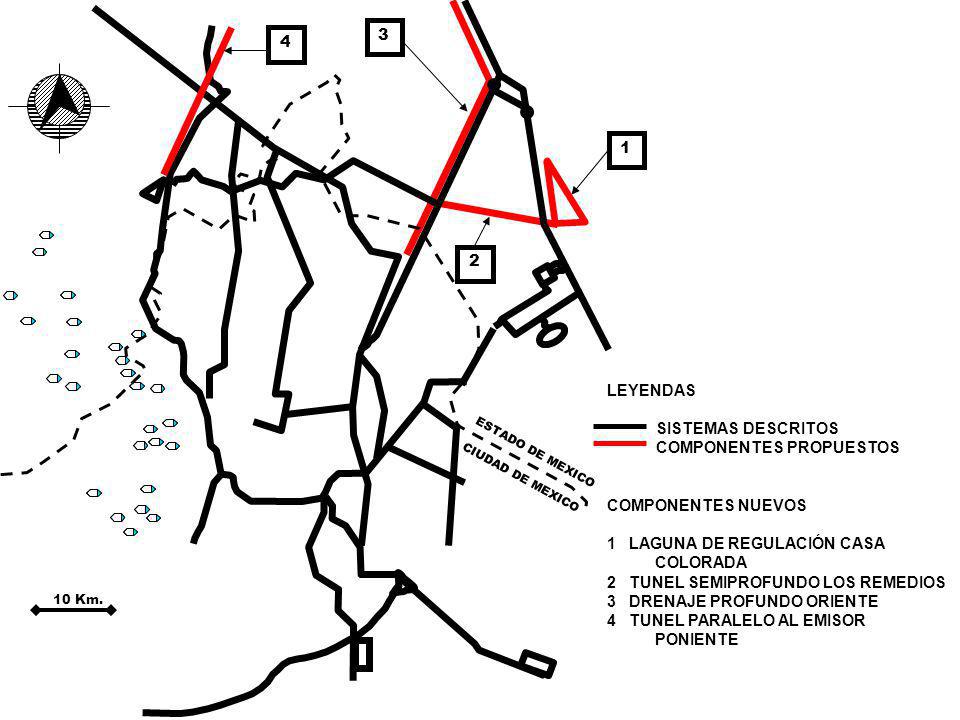

3 4 1 2 LEYENDAS SISTEMAS DESCRITOS COMPONENTES PROPUESTOS COMPONENTES NUEVOS 1 LAGUNA DE REGULACIÓN CASA COLORADA 2 TUNEL SEMIPROFUNDO LOS REMEDIOS 3 DRENAJE PROFUNDO ORIENTE 4 TUNEL PARALELO AL EMISOR PONIENTE ESTADO DE MEXICO CIUDAD DE MEXICO 10 Km.

25 Gracias
