1 AHORRO ENERGETICO EN LOS EDIFICIOS

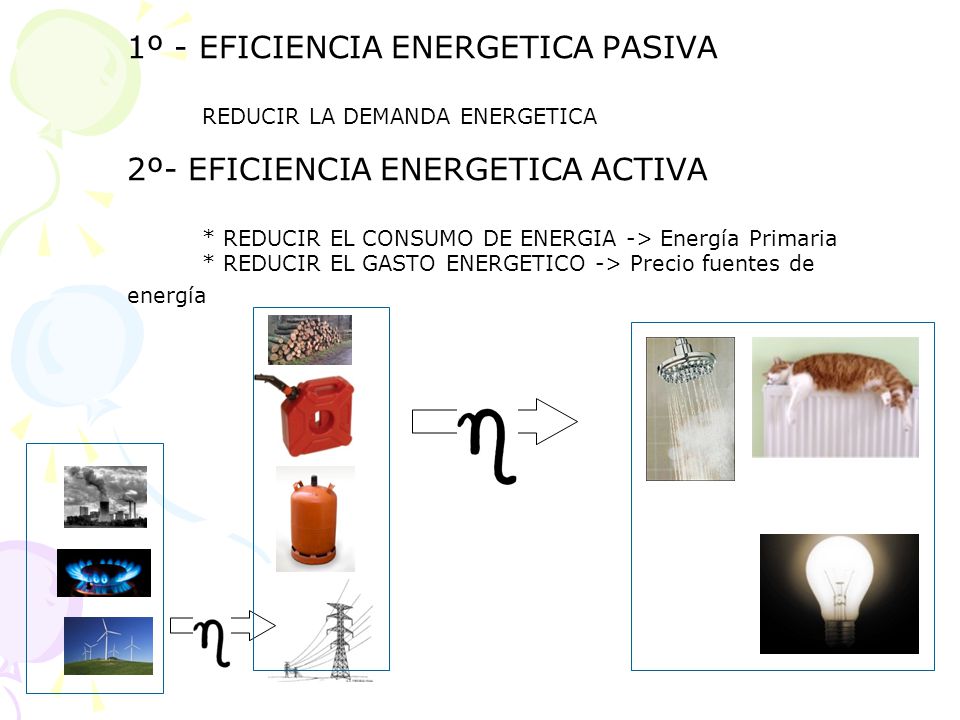

2 1º - EFICIENCIA ENERGETICA PASIVA REDUCIR LA DEMANDA ENERGETICA 2º- EFICIENCIA ENERGETICA ACTIVA * REDUCIR EL CONSUMO DE ENERGIA -> Energía Primaria * REDUCIR EL GASTO ENERGETICO -> Precio fuentes de energía

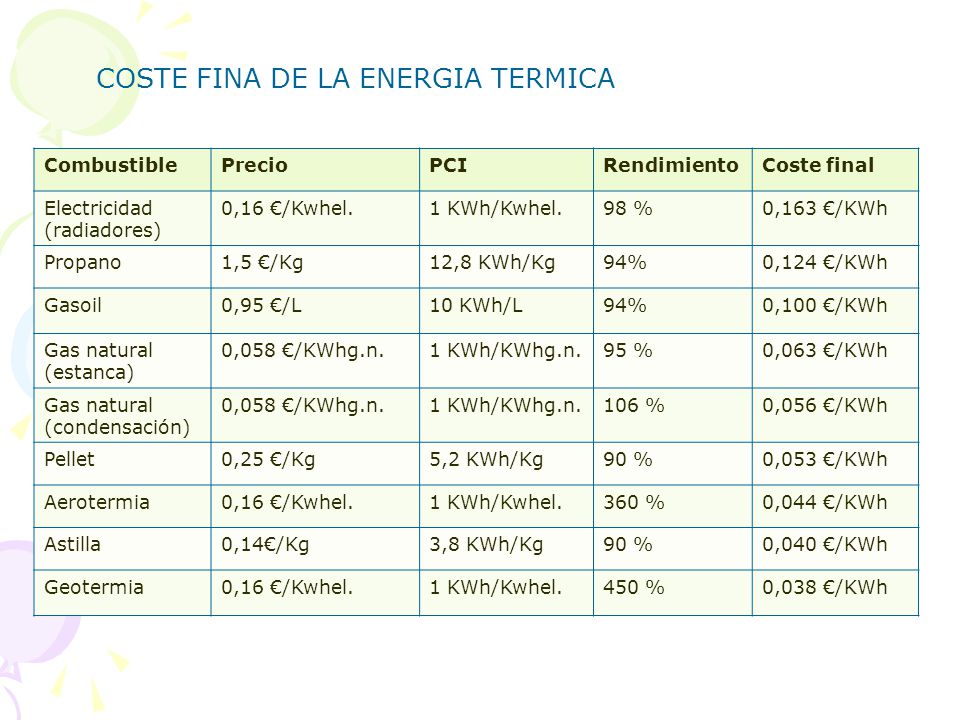

3 COSTE FINA DE LA ENERGIA TERMICA CombustiblePrecioPCIRendimientoCoste final Electricidad (radiadores) 0,16 €/Kwhel.1 KWh/Kwhel.98 %0,163 €/KWh Propano1,5 €/Kg12,8 KWh/Kg94%0,124 €/KWh Gasoil0,95 €/L10 KWh/L94%0,100 €/KWh Gas natural (estanca) 0,058 €/KWhg.n.1 KWh/KWhg.n.95 %0,063 €/KWh Gas natural (condensación) 0,058 €/KWhg.n.1 KWh/KWhg.n.106 %0,056 €/KWh Pellet0,25 €/Kg5,2 KWh/Kg90 %0,053 €/KWh Aerotermia0,16 €/Kwhel.1 KWh/Kwhel.360 %0,044 €/KWh Astilla0,14€/Kg3,8 KWh/Kg90 %0,040 €/KWh Geotermia0,16 €/Kwhel.1 KWh/Kwhel.450 %0,038 €/KWh

4 CALDERAS DE CONDENSACION RECUPERACION DEL CALOR DE LOS GASES DE ESCAPE CON SISTEMAS DE CALEFACCION DE BAJA TEMPERATURA CONSUMO DE COMBUSTIBLE FOSIL EN EQUIPO DE ELEVADO RENDIMIENTO

5 BOMBA DE CALOR GEOTERMICA APROVECHAMIENTO DEL CALOR ACUMULADO EN LA CORTEZA TERRESTRE CONSUMO DE ELECTRICIDAD EN EQUIPO DE MUY ELEVADO RENDIMIENTO KWh GEO + KWh EL = KWh TH Suelo Electricidad

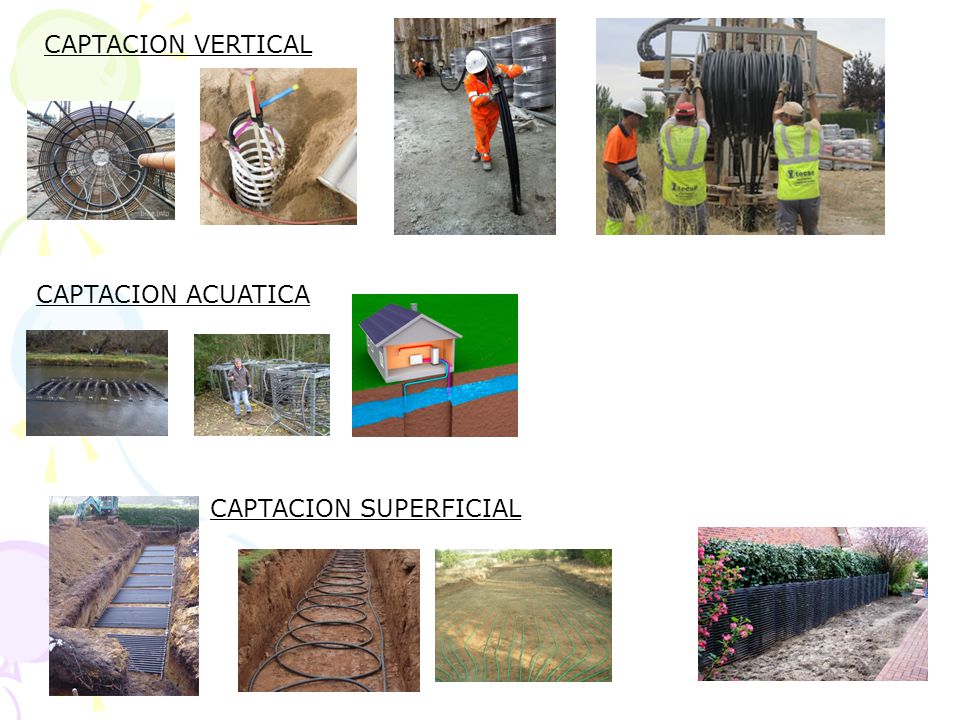

6 CAPTACION SUPERFICIAL CAPTACION ACUATICA CAPTACION VERTICAL

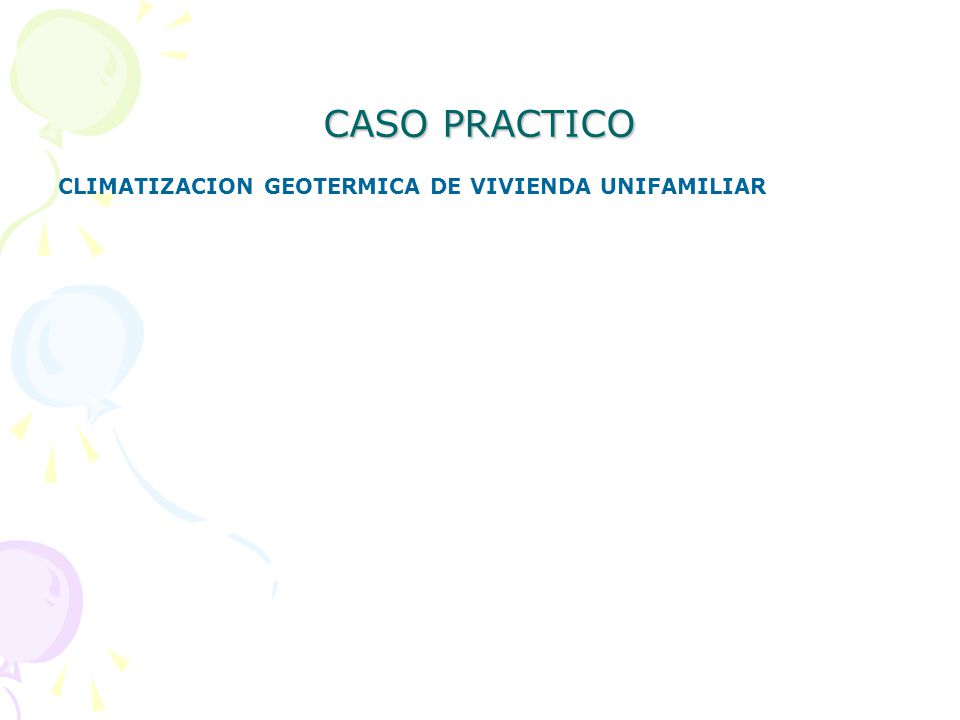

7 CASO PRACTICO CLIMATIZACION GEOTERMICA DE VIVIENDA UNIFAMILIAR

8 AEROTERMIA APROVECHAMIENTO DEL CALOR DEL AIRE AMBIENTE CONSUMO DE ELECTRICIDAD EN EQUIPO DE MUY ELEVADO RENDIMIENTO COP elevados incluso a bajas temperaturas de ambiente Máximo rendimiento con eemisores de baja temperatura Aire Electricidad

9 AEROTERMIA EQUIPOS DE EXPANSION DIRECTA - Daikin EQUIPOS CON CONDENSADOR EVAPORATIVO - Vaillant

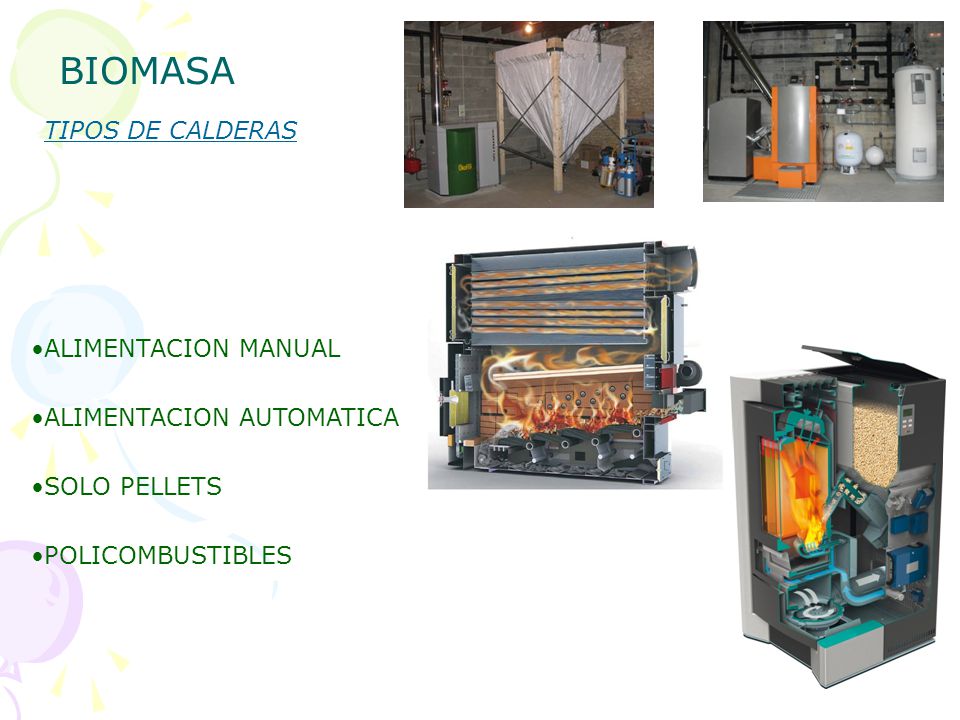

10 BIOMASA TIPOS DE CALDERAS ALIMENTACION MANUAL ALIMENTACION AUTOMATICA SOLO PELLETS POLICOMBUSTIBLES

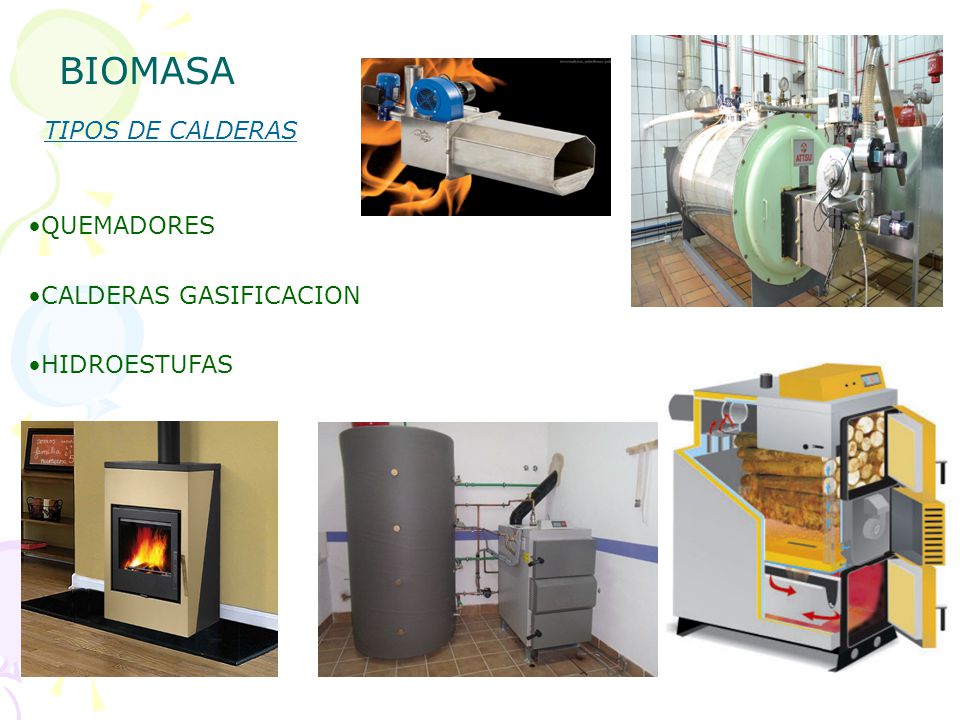

11 BIOMASA TIPOS DE CALDERAS QUEMADORES CALDERAS GASIFICACION HIDROESTUFAS

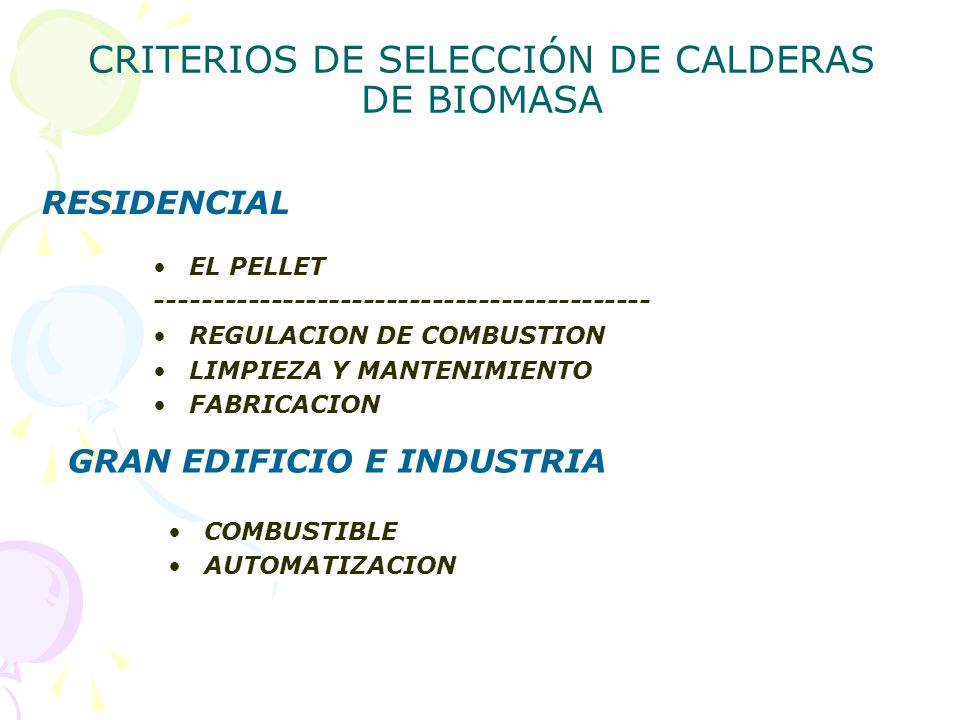

12 CRITERIOS DE SELECCIÓN DE CALDERAS DE BIOMASA RESIDENCIAL EL PELLET ------------------------------------------- REGULACION DE COMBUSTION LIMPIEZA Y MANTENIMIENTO FABRICACION GRAN EDIFICIO E INDUSTRIA COMBUSTIBLE AUTOMATIZACION

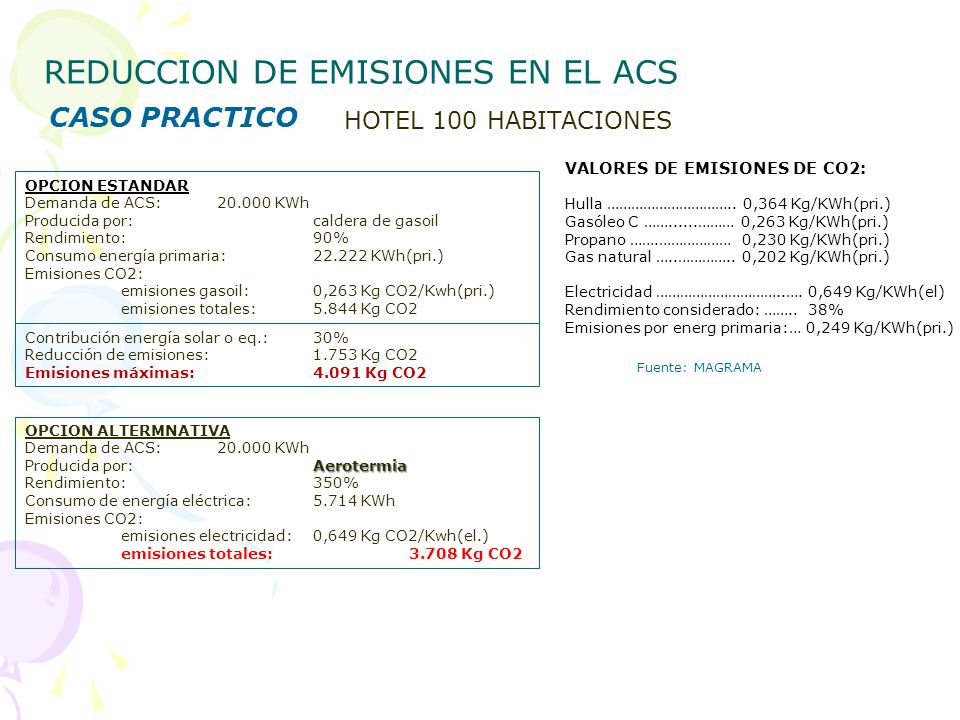

13 REDUCCION DE EMISIONES EN EL ACS CASO PRACTICO HOTEL 100 HABITACIONES OPCION ESTANDAR Demanda de ACS: 20.000 KWh Producida por:caldera de gasoil Rendimiento:90% Consumo energía primaria:22.222 KWh(pri.) Emisiones CO2: emisiones gasoil:0,263 Kg CO2/Kwh(pri.) emisiones totales:5.844 Kg CO2 Contribución energía solar o eq.: 30% Reducción de emisiones:1.753 Kg CO2 Emisiones máximas:4.091 Kg CO2 OPCION ALTERMNATIVA Demanda de ACS: 20.000 KWh Aerotermia Producida por:Aerotermia Rendimiento:350% Consumo de energía eléctrica: 5.714 KWh Emisiones CO2: emisiones electricidad:0,649 Kg CO2/Kwh(el.) emisiones totales:3.708 Kg CO2 VALORES DE EMISIONES DE CO2: Hulla ………………………….. 0,364 Kg/KWh(pri.) Gasóleo C ……......……… 0,263 Kg/KWh(pri.) Propano …….……………… 0,230 Kg/KWh(pri.) Gas natural …..………….. 0,202 Kg/KWh(pri.) Electricidad …………………………..…. 0,649 Kg/KWh(el) Rendimiento considerado: …….. 38% Emisiones por energ primaria:… 0,249 Kg/KWh(pri.) Fuente: MAGRAMA
