1 KX-TES824/TEM824 explain about TDA100D. Contents are following.

2 Sistema At first Target Customer

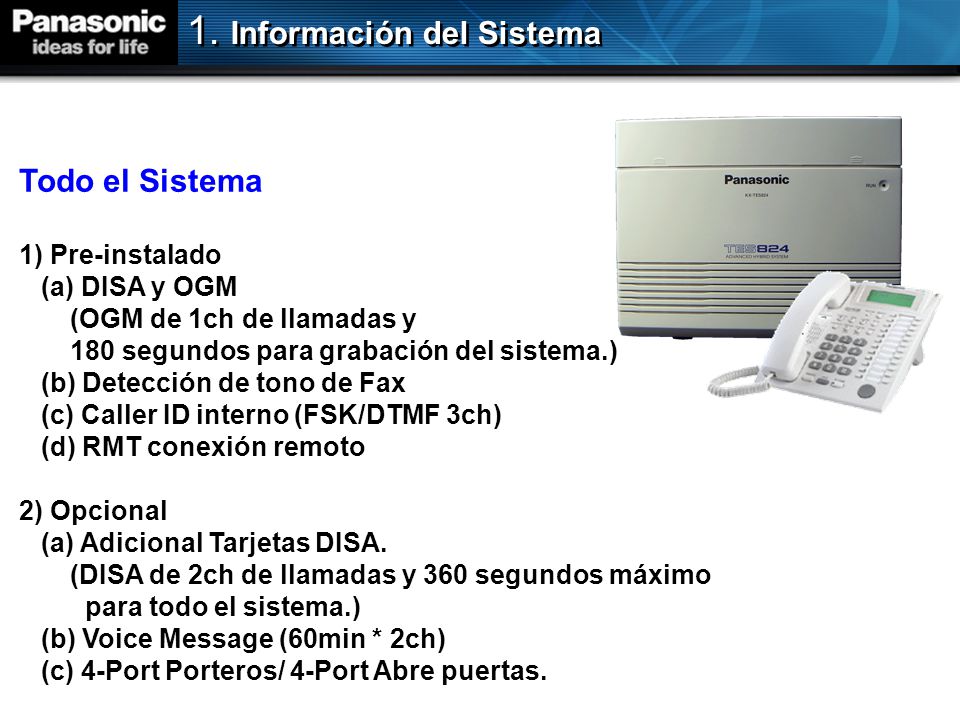

3 1. Información del Sistema
Todo el Sistema 1) Pre-instalado (a) DISA y OGM (OGM de 1ch de llamadas y 180 segundos para grabación del sistema.) (b) Detección de tono de Fax (c) Caller ID interno (FSK/DTMF 3ch) (d) RMT conexión remoto 2) Opcional (a) Adicional Tarjetas DISA. (DISA de 2ch de llamadas y 360 segundos máximo para todo el sistema.) (b) Voice Message (60min * 2ch) (c) 4-Port Porteros/ 4-Port Abre puertas. 3

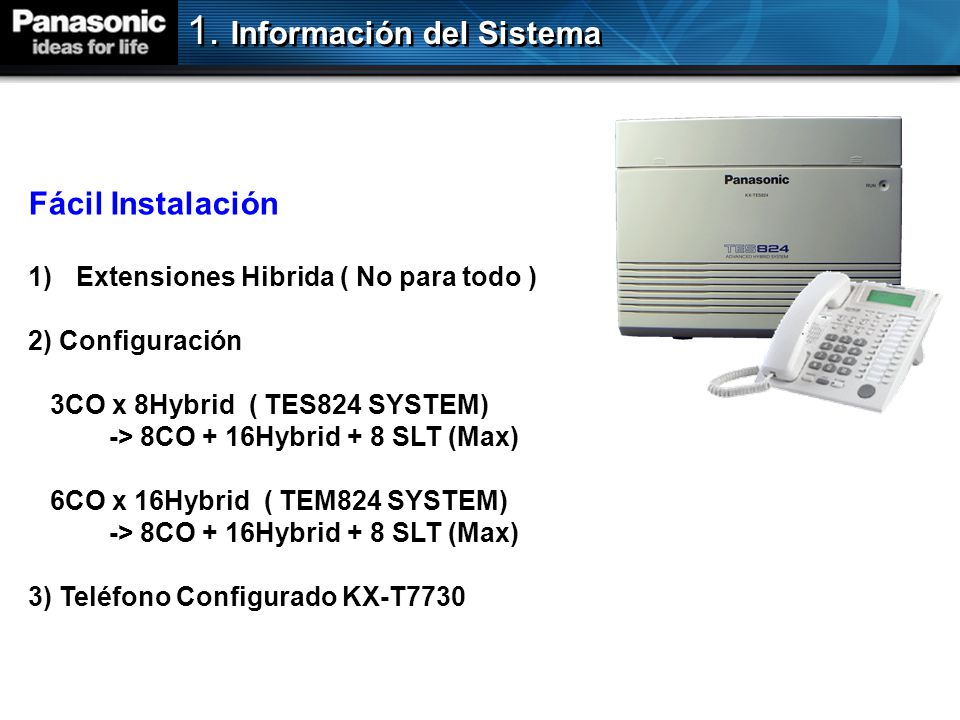

4 1. Información del Sistema
Solutions >> Fácil Instalación Extensiones Hibrida ( No para todo ) 2) Configuración 3CO x 8Hybrid ( TES824 SYSTEM) -> 8CO + 16Hybrid + 8 SLT (Max) 6CO x 16Hybrid ( TEM824 SYSTEM) 3) Teléfono Configurado KX-T7730 4

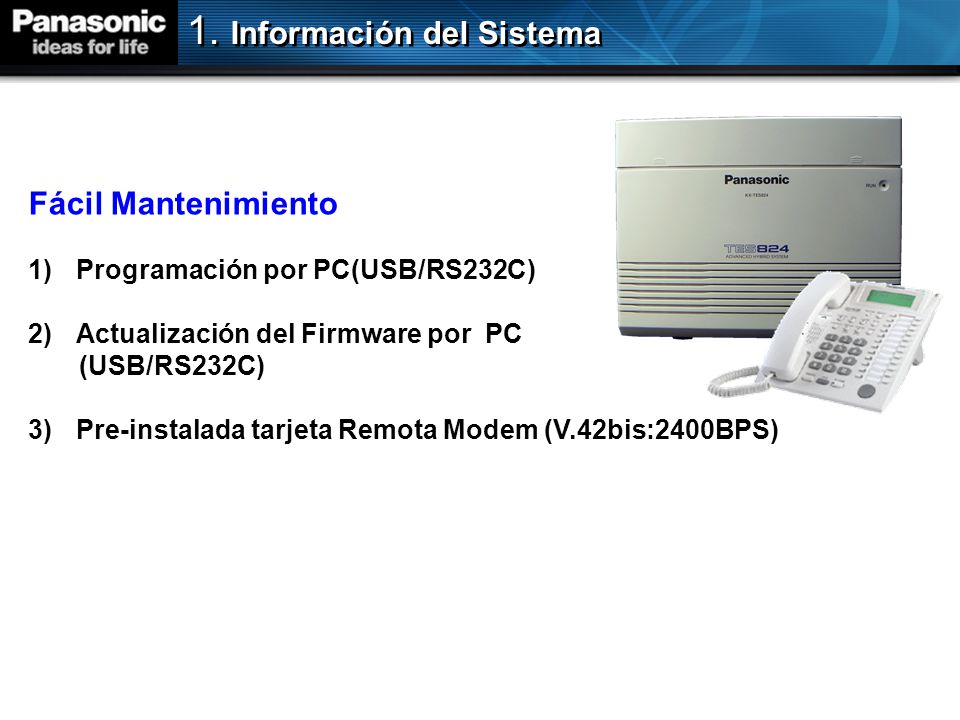

5 1. Información del Sistema
Solutions >> Fácil Mantenimiento Programación por PC(USB/RS232C) Actualización del Firmware por PC (USB/RS232C) Pre-instalada tarjeta Remota Modem (V.42bis:2400BPS) 5

6 2. Diagrama de Conexión Solutions >> New Small PBX KX-TES/TEM824
PSTN Remote Maintenance PC CO Trunk New Small PBX KX-TES/TEM824 Door Opener/Door Door Phone Battery T7720/ T7730/ T7750/ T7740 USB1.1 or RS-232 T7735 PC Programming T7710 Voice Mail System BGM/Music on Hold Internal Caller ID SLT Amplifier Paging/Speaker RS-232 SMDR FAX Printer 6

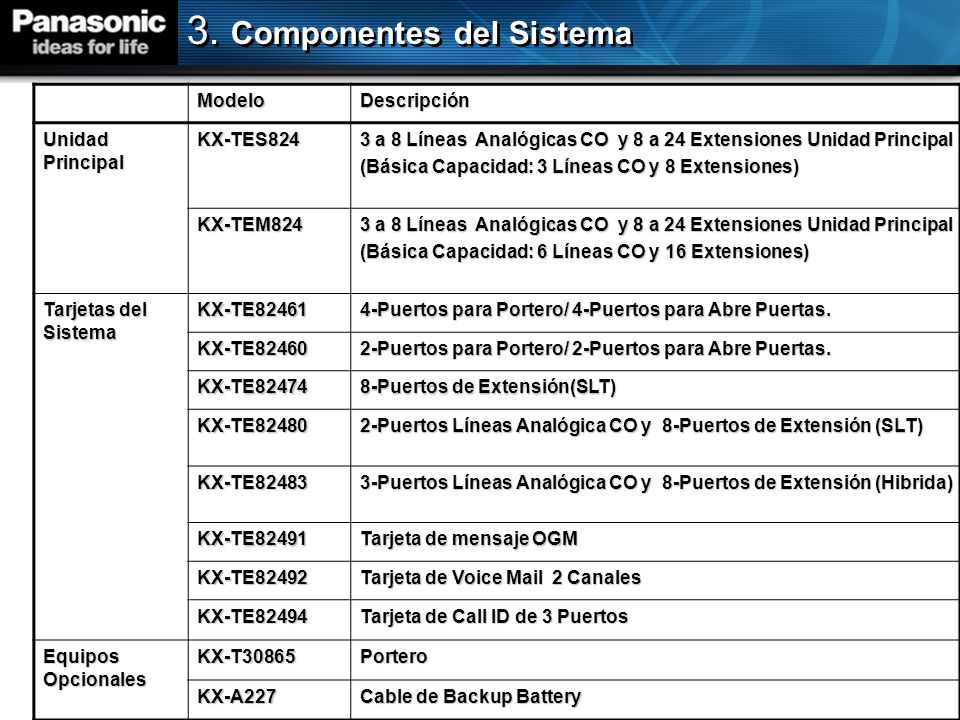

7 3. Componentes del Sistema
Modelo Descripción Unidad Principal KX-TES824 3 a 8 Líneas Analógicas CO y 8 a 24 Extensiones Unidad Principal (Básica Capacidad: 3 Líneas CO y 8 Extensiones) KX-TEM824 (Básica Capacidad: 6 Líneas CO y 16 Extensiones) Tarjetas del Sistema KX-TE82461 4-Puertos para Portero/ 4-Puertos para Abre Puertas. KX-TE82460 2-Puertos para Portero/ 2-Puertos para Abre Puertas. KX-TE82474 8-Puertos de Extensión(SLT) KX-TE82480 2-Puertos Líneas Analógica CO y 8-Puertos de Extensión (SLT) KX-TE82483 3-Puertos Líneas Analógica CO y 8-Puertos de Extensión (Hibrida) KX-TE82491 Tarjeta de mensaje OGM KX-TE82492 Tarjeta de Voice Mail 2 Canales KX-TE82494 Tarjeta de Call ID de 3 Puertos Equipos Opcionales KX-T30865 Portero KX-A227 Cable de Backup Battery

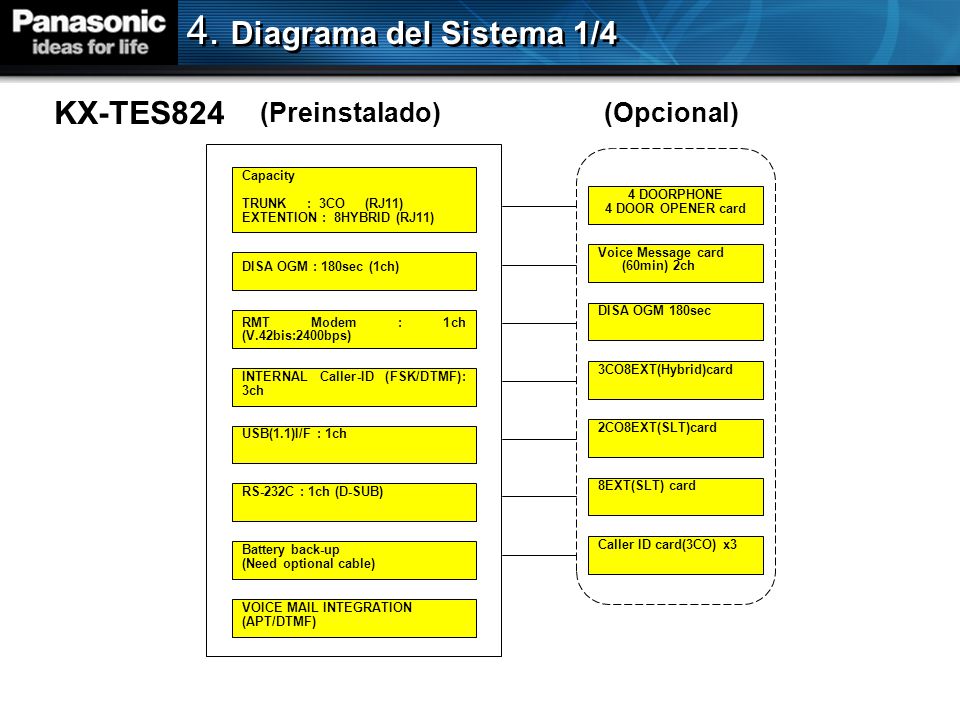

8 4. Diagrama del Sistema 1/4 KX-TES824 (Preinstalado) (Opcional)
Capacity TRUNK : 3CO (RJ11) EXTENTION : 8HYBRID (RJ11) 4 DOORPHONE 4 DOOR OPENER card Voice Message card 　 (60min) 2ch DISA OGM : 180sec (1ch) DISA OGM 180sec RMT Modem : 1ch (V.42bis:2400bps) 3CO8EXT(Hybrid)card INTERNAL Caller-ID (FSK/DTMF): 3ch 2CO8EXT(SLT)card USB(1.1)I/F : 1ch RS-232C : 1ch (D-SUB) 8EXT(SLT) card Battery back-up (Need optional cable) Caller ID card(3CO) x3 VOICE MAIL INTEGRATION (APT/DTMF)

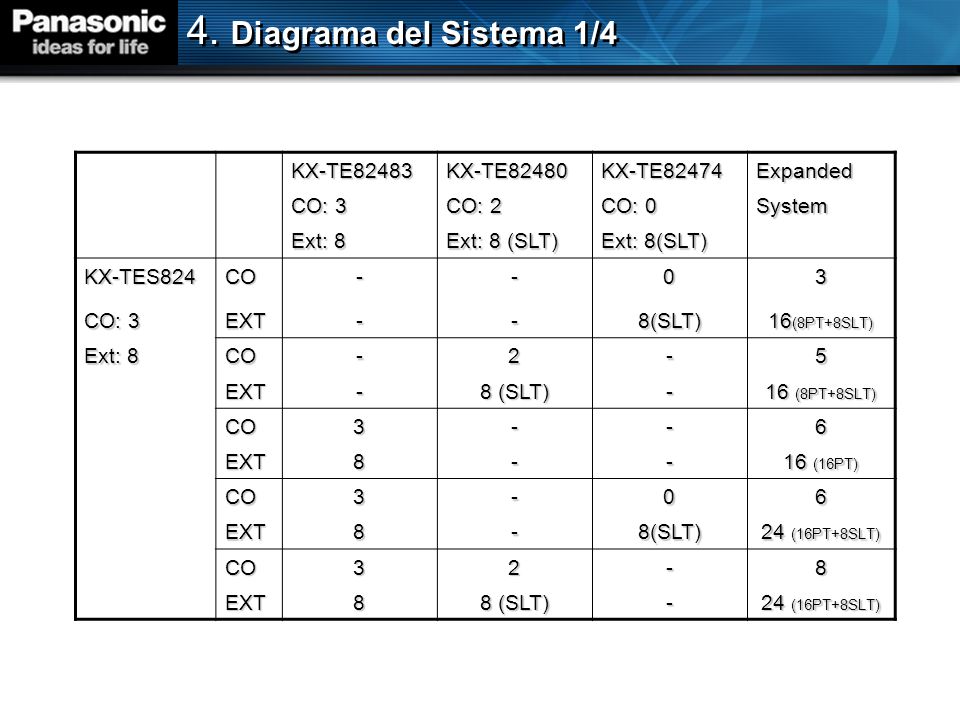

9 4. Diagrama del Sistema 1/4 KX-TE82483 KX-TE82480 KX-TE82474 Expanded
CO: 3 CO: 2 CO: 0 System Ext: 8 Ext: 8 (SLT) Ext: 8(SLT) KX-TES824 CO - 3 EXT 8(SLT) 16(8PT+8SLT) 2 5 8 (SLT) 16 (8PT+8SLT) 6 8 16 (16PT) 24 (16PT+8SLT)

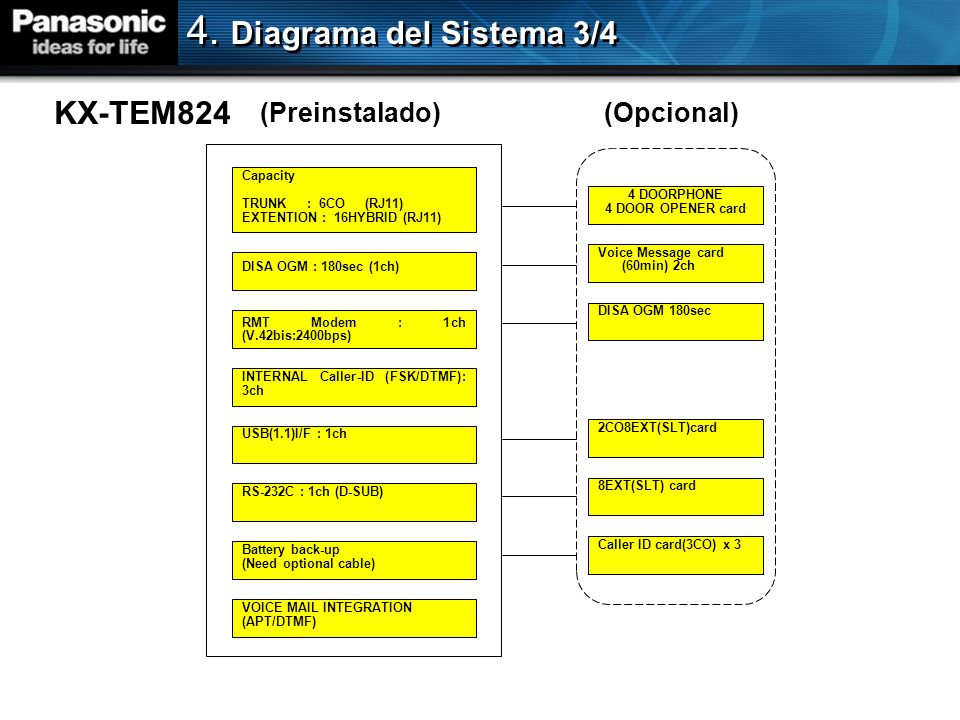

10 4. Diagrama del Sistema 3/4 KX-TEM824 (Preinstalado) (Opcional)
Capacity TRUNK : 6CO (RJ11) EXTENTION : 16HYBRID (RJ11) 4 DOORPHONE 4 DOOR OPENER card Voice Message card 　 (60min) 2ch DISA OGM : 180sec (1ch) DISA OGM 180sec RMT Modem : 1ch (V.42bis:2400bps) INTERNAL Caller-ID (FSK/DTMF): 3ch 2CO8EXT(SLT)card USB(1.1)I/F : 1ch RS-232C : 1ch (D-SUB) 8EXT(SLT) card Battery back-up (Need optional cable) Caller ID card(3CO) x 3 VOICE MAIL INTEGRATION (APT/DTMF)

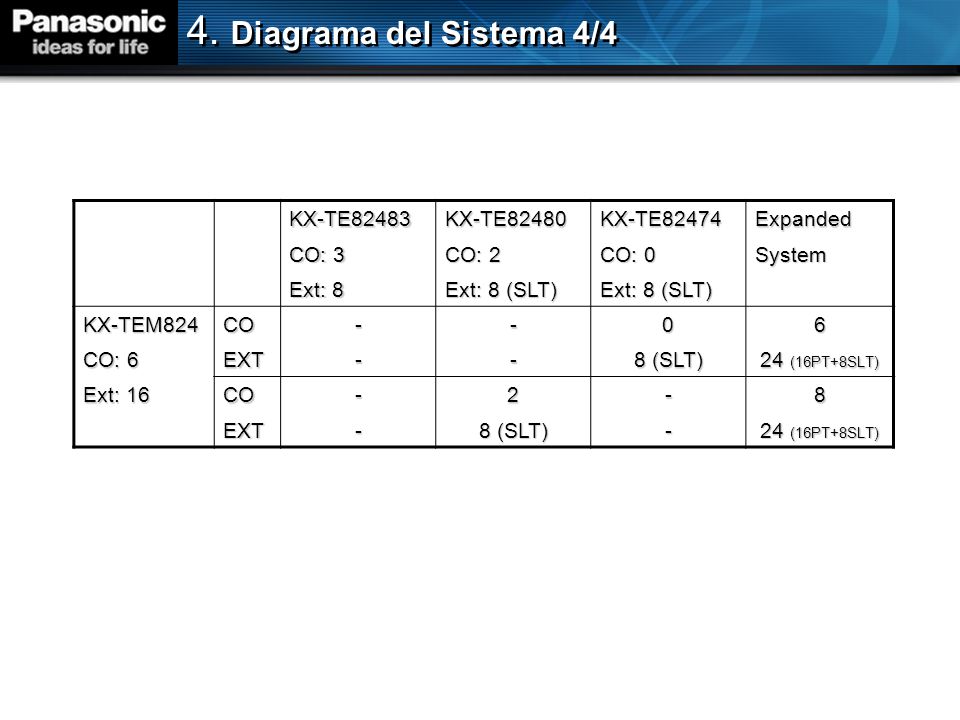

11 4. Diagrama del Sistema 4/4 KX-TE82483 KX-TE82480 KX-TE82474 Expanded
CO: 3 CO: 2 CO: 0 System Ext: 8 Ext: 8 (SLT) KX-TEM824 CO - 6 CO: 6 EXT 8 (SLT) 24 (16PT+8SLT) Ext: 16 2 8

12 Teléfonos

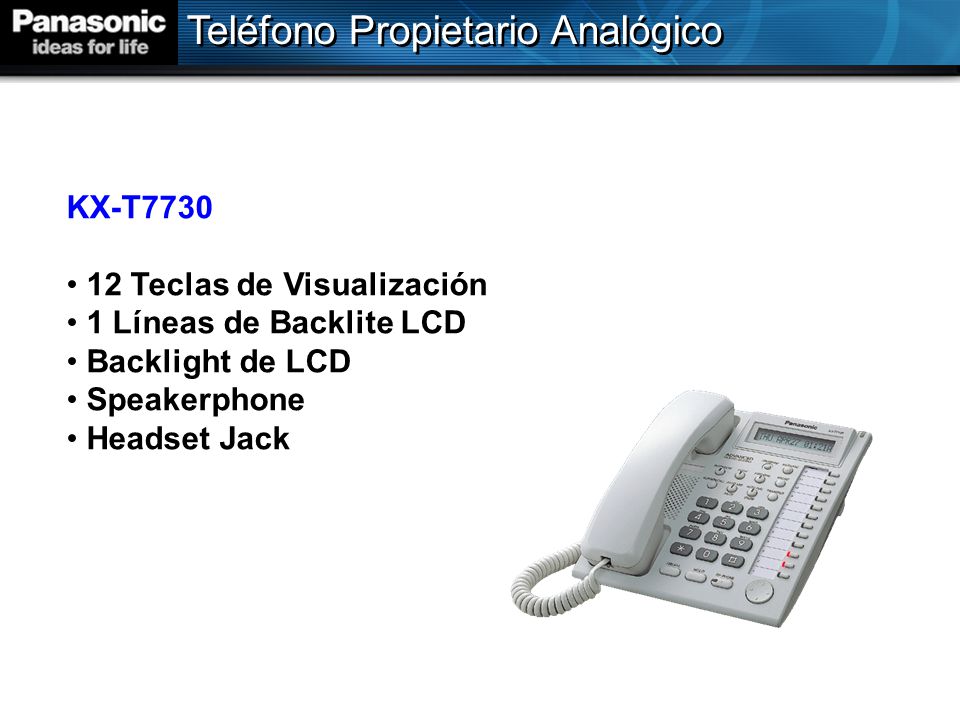

13 Teléfono Propietario Analógico
KX-T7730 12 Teclas de Visualización 1 Líneas de Backlite LCD Backlight de LCD Speakerphone Headset Jack 13

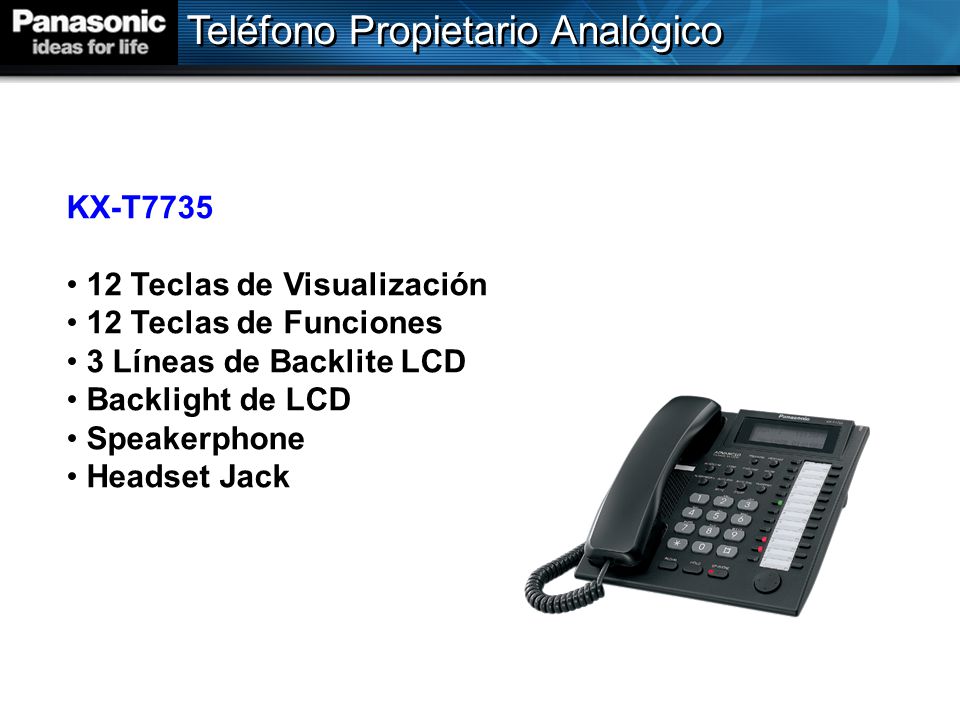

14 Teléfono Propietario Analógico
KX-T7735 12 Teclas de Visualización 12 Teclas de Funciones 3 Líneas de Backlite LCD Backlight de LCD Speakerphone Headset Jack 14

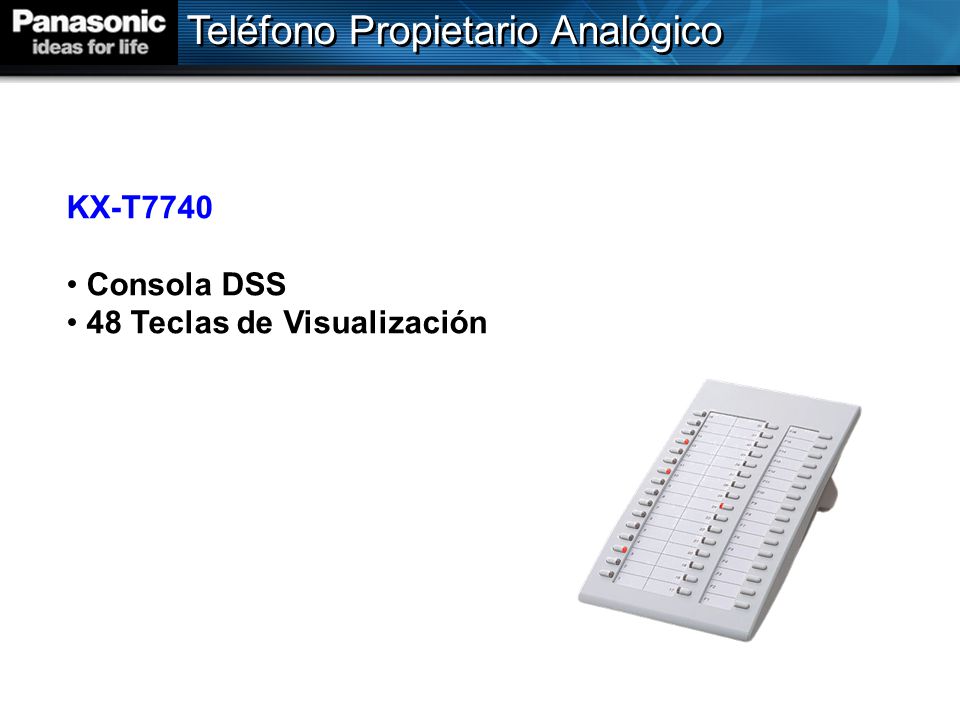

15 Teléfono Propietario Analógico
KX-T7740 Consola DSS 48 Teclas de Visualización 15

16 FIN
