ELECTRÓNICA Y AUTOMATISMOS

Presentación del tema: "ELECTRÓNICA Y AUTOMATISMOS"— Transcripción de la presentación:

1 ELECTRÓNICA Y AUTOMATISMOS
Introducción al funcionamiento y manejo del osciloscopio Profesor: MARIO GRENE

2 Introducción al funcionamiento y manejo del osciloscopio
Principios básicos del funcionamiento del osciloscopio analógico Controles básicos de un osciloscopio analógico Funcionamiento de un osciloscopio digital Muestreo de señales analógicas Aliasing Disparo (Trigger) Funciones matemáticas Características básicas del osciloscopio Yokogawa DL1620

3 Principios básicos del funcionamiento de un osciloscopio analógico

4 Principios básicos del funcionamiento de un osciloscopio analógico

5 Principios básicos del funcionamiento de un osciloscopio analógico
Generación de la escala horizontal de tiempo: La persistencia de la retina y del propio fósforo que recubre la pantalla hace que se perciba una línea continua en vez de un punto en movimiento

6 Principios básicos del funcionamiento de un osciloscopio analógico
Generación de la escala horizontal de tiempo:

7 Sincronización de la señal: el disparo (TRIGGER)
Es necesario conseguir que comience cada barrido siempre en el mismo punto

8 Sincronización de la señal: el disparo (TRIGGER)
Pendiente de disparo Nivel de disparo La selección de un nivel de disparo correcto es fundamental para obtener una imagen estable de la señal

9 Controles básicos de un osciloscopio analógico
1 div Control de disparo Escala vertical Escala horizontal

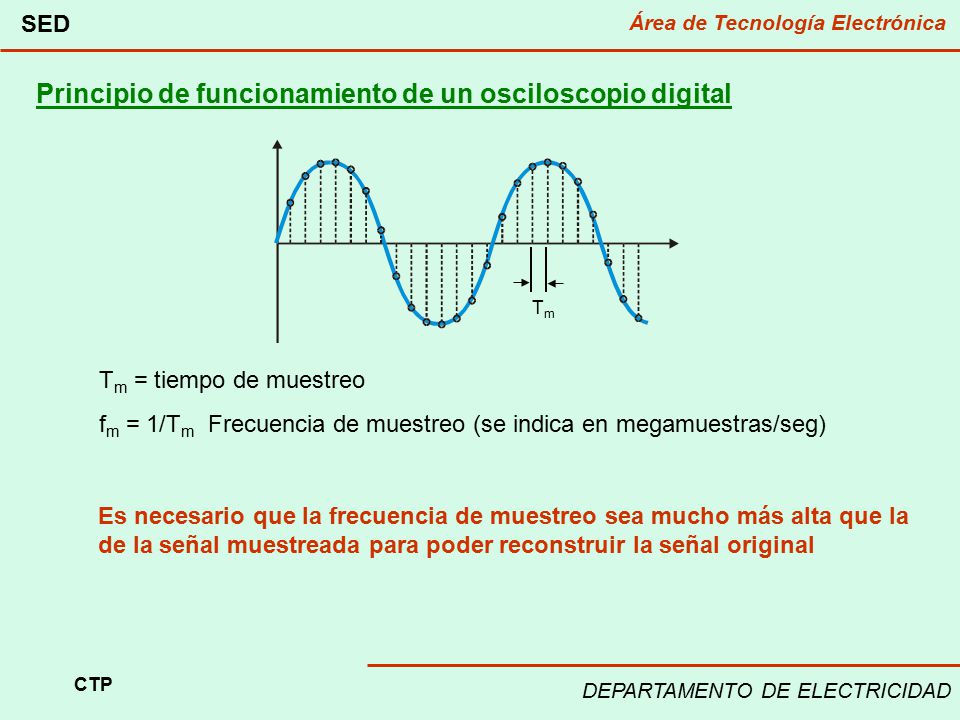

10 Principio de funcionamiento de un osciloscopio digital
Tm Tm = tiempo de muestreo fm = 1/Tm Frecuencia de muestreo (se indica en megamuestras/seg) Es necesario que la frecuencia de muestreo sea mucho más alta que la de la señal muestreada para poder reconstruir la señal original

11 Principio de funcionamiento de un osciloscopio digital
Diagrama de bloques simplificado de un osciloscopio digital Teclado Memoria Microprocesador Cto. de muestreo Conversor A/D Señal sdjfhkjsdhf Pantalla

12 Principio de funcionamiento de un osciloscopio digital
Representación de formas de onda periódicas en pantalla Señal de entrada Para ver una señal estable es preciso que la forma de onda aparezca en la misma posición relativa cada vez que se refresca la pantalla

13 Principio de funcionamiento de un osciloscopio digital
El disparo (TRIGGER) en un osciloscopio digital Posición de disparo Nivel de disparo El disparo marca un punto de referencia para la representación de la forma de onda en la pantalla. Tanto el nivel como la posición de disparo se pueden ajustar.

14 Principio de funcionamiento de un osciloscopio digital
Modos de disparo: NORMAL: la señal que se muestra corresponde siempre al último barrido. Si no se produce disparo la señal se ‘congela’ en pantalla. AUTO: aunque no se produzca la condición de disparo, el osciloscopio espera un tiempo y hace un barrido. Este es el modo que emplearemos habitualmente. DISPARO ÚNICO (Single trigger): El osciloscopio realiza un único barrido y congela la información en pantalla. Este modo sirve para ver transitorios que ocurren una sola vez.

15 Principio de funcionamiento de un osciloscopio digital
Operaciones matemáticas: Canal matemático (MATH): C1 + C2 C1 - C2 C1 x C2 Medidas que realiza el osciloscopio (MEASURE): - Frecuencia, valor medio, valor eficaz, valor de pico, …

16 Principio de funcionamiento de un osciloscopio digital
Aliasing: Señal real Señal aparente Si el tiempo de muestreo es demasiado grande respecto al periodo la señal mostrada en la pantalla estará fuertemente distorsionada respecto a la forma de onda original. A este efecto se le llama ALIASING

17 Características básicas del osciloscopio Yokogawa DL1620
Pantalla TFT color Frecuencia de muestreo máxima 200 MS/s Hasta muestras por canal Disquetera integrada Etcétera
