1 Bulbo Transistor Antenas Micrófonos Estudios
Cambios tecnológicos Bulbo Transistor Antenas Micrófonos Estudios

2 Bulbo La válvula termoiónica (válvula o tubo de vacío) es un componente electrónico basado en la propiedad que tienen los metales en caliente de liberar electrones desde su superficie. El origen de la válvula termoiónica se remonta a la invención de las lámparas incandescentes por Thomas Alva Edison. El cristal de estas lámparas se iba oscureciendo con el uso.

3 Para aminorar dicho efecto, Edison realizó diversos experimentos.
Uno de ellos fue la introducción en la ampolla de la lámpara de un electrodo en forma de placa, que se polarizaba eléctricamente con el fin de atraer las partículas que, al parecer, se desprendían del filamento. Gráfico de un diodo de vacío

4 Se observó con este experimento que:
El filamento caliente provoca una agitación de los átomos del material que lo recubre. Los electrones de las órbitas se aceleran y alcanzan velocidades de escape. Una nube de electrones se forma por encima del filamento. La nube termoiónica, fuertemente atraída por la placa, da lugar a la circulación de una corriente electrónica a través de la válvula entre el filamento y el ánodo. Este fenómeno se conoce como efecto Edison-Richardson o termoiónico.

5 Si se agregan otros electrodos entre ánodo y cátodo (llamados rejillas), se puede controlar o modular el flujo de electrones que llegan al ánodo. De ahí la denominación de válvula.

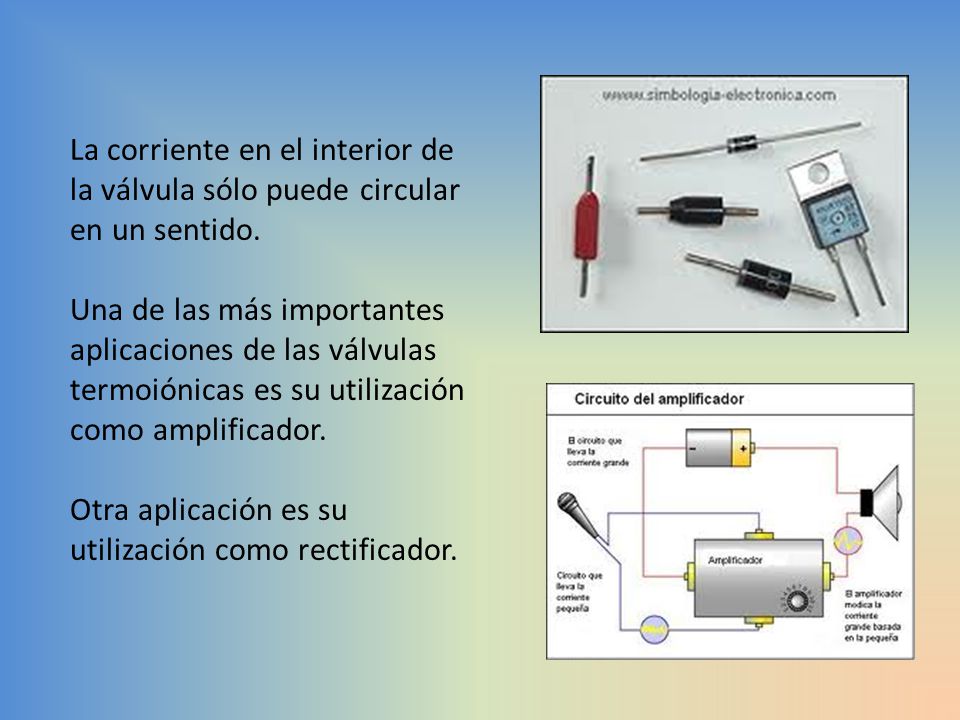

6 La corriente en el interior de la válvula sólo puede circular en un sentido. Una de las más importantes aplicaciones de las válvulas termoiónicas es su utilización como amplificador. Otra aplicación es su utilización como rectificador.

7 Según el número de electrodos las válvulas se clasifican en diodos, tríodos, tetrodos, pentodos, y así sucesivamente.

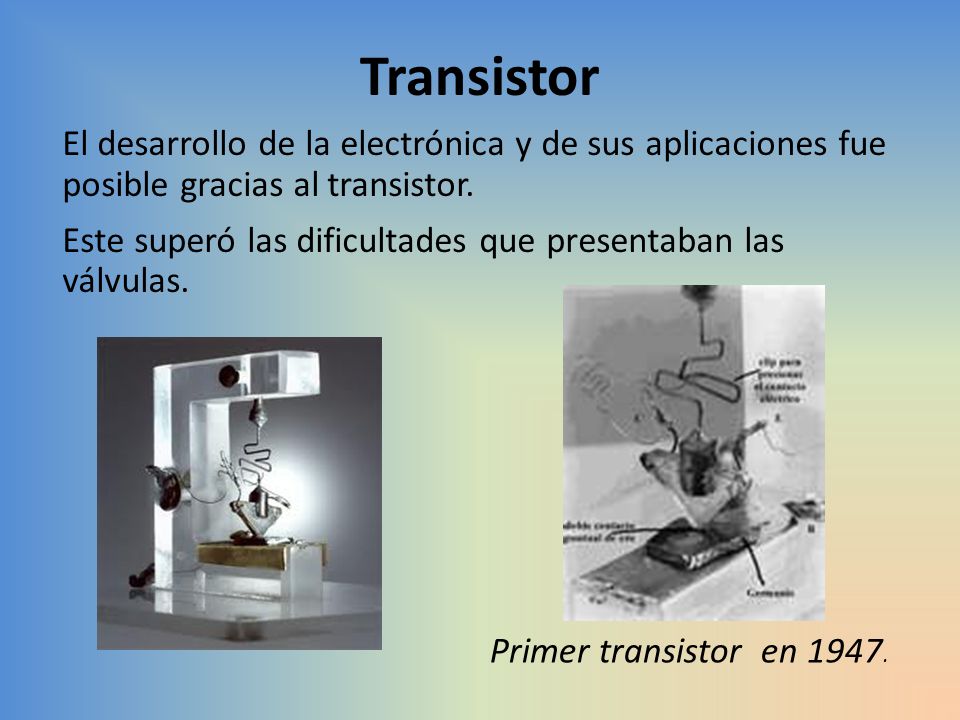

8 Transistor El desarrollo de la electrónica y de sus aplicaciones fue posible gracias al transistor. Este superó las dificultades que presentaban las válvulas. Primer transistor en 1947.

9 En 1947, W. Shockley, J. Bardeen y W. Brattain (de izq. , a der
En 1947, W. Shockley, J. Bardeen y W. Brattain (de izq., a der.) resolvieron con el transistor se superaron estos inconvenientes y abrieron el camino que potenciaría el desarrollo de las computadoras.

10 Y todo a bajos voltajes, sin necesidad de disipar energía (como era el caso del filamento), en dimensiones reducidas y sin partes móviles o incandescentes que pudieran romperse.

11 Diez años después del primer transistor :
se inventaron distintos tipos de transistores basados en diferentes propiedades básicas; se emplearon diversos materiales, el germanio, (1948) y el silicio (1954), que domina la industria semiconductora de la actualidad; se logró construir una gran cantidad de transistores con otros elementos y los circuitos para acoplarlos directamente sobre una oblea de silicio, lo que conocemos como circuito integrado (1958).

12 En los primeros circuitos integrados, los transistores tenían dimensiones típicas de alrededor de un cm. Para 1971, el microprocesador de Intel 4004 tenía unos 2,000 transistores. Hoy, un Core i5-650 tiene 382 millones de transistores. Detalle de circuito integrado

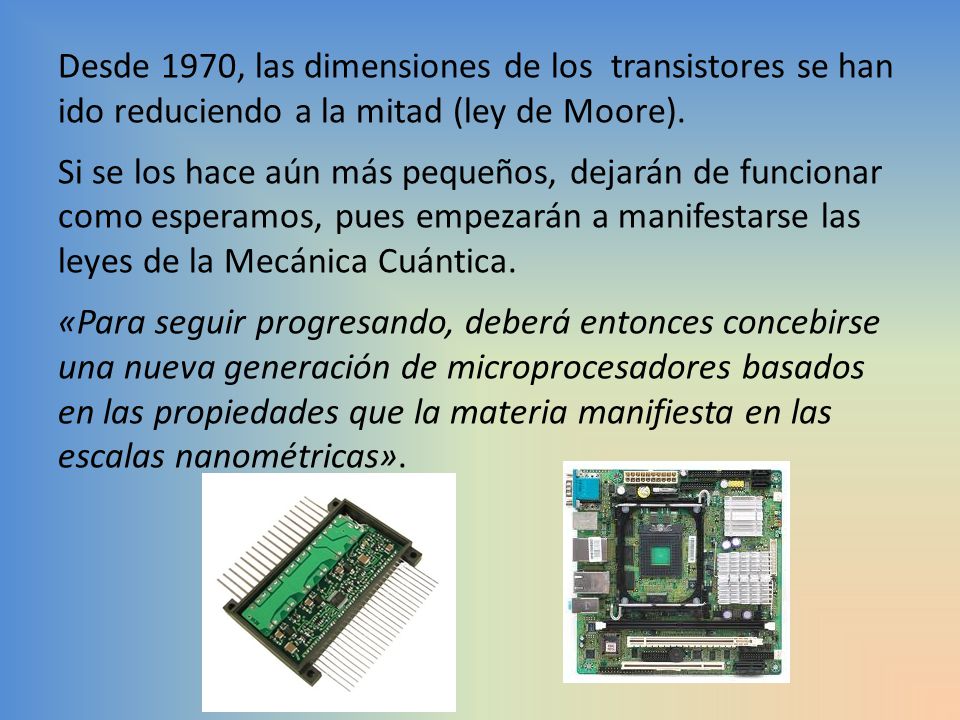

13 Desde 1970, las dimensiones de los transistores se han ido reduciendo a la mitad (ley de Moore). Si se los hace aún más pequeños, dejarán de funcionar como esperamos, pues empezarán a manifestarse las leyes de la Mecánica Cuántica. «Para seguir progresando, deberá entonces concebirse una nueva generación de microprocesadores basados en las propiedades que la materia manifiesta en las escalas nanométricas».

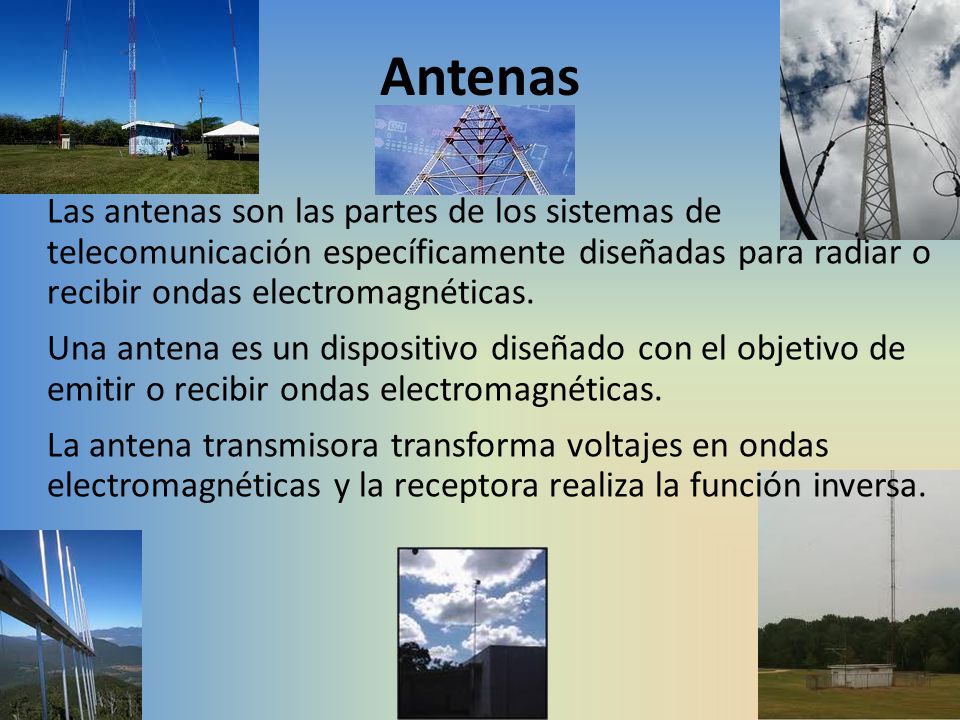

14 Antenas Las antenas son las partes de los sistemas de telecomunicación específicamente diseñadas para radiar o recibir ondas electromagnéticas. Una antena es un dispositivo diseñado con el objetivo de emitir o recibir ondas electromagnéticas. La antena transmisora transforma voltajes en ondas electromagnéticas y la receptora realiza la función inversa.

15 Existen tres tipos básicos de antenas: antenas de hilo, antenas de apertura y antenas planas.
Antena plana direccional Antena plana Antena de hilo Radio con antena Antena de apertura

16 Micrófonos El micrófono es un transductor electroacústico. Su función es la de traducir las vibraciones debidas a la presión acústica ejercida sobre su cápsula por las ondas sonoras en energía eléctrica, lo que permite grabar sonidos de cualquier lugar o elemento. Henry Hunnings utilizó los gránulos del choque entre el diafragma y una placa metálica trasera. El diseño de 1878 fue patentado en 1879.

17 La estación de radio temprana utilizó el teléfono del candlestick para un micrófono.

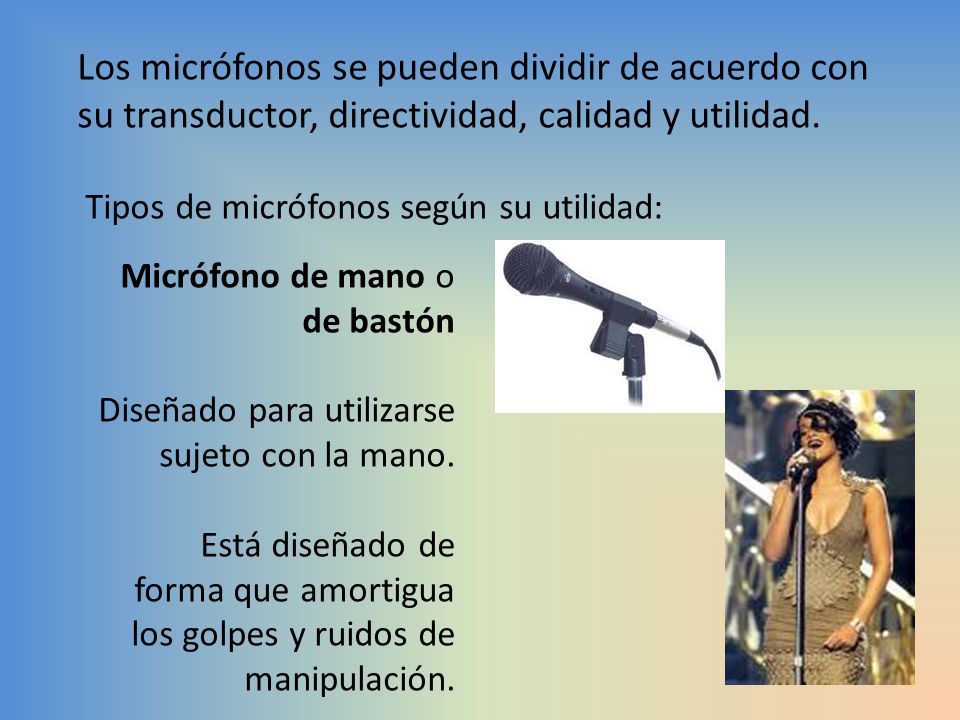

18 Los micrófonos se pueden dividir de acuerdo con su transductor, directividad, calidad y utilidad Tipos de micrófonos según su utilidad: Micrófono de mano o de bastón Diseñado para utilizarse sujeto con la mano. Está diseñado de forma que amortigua los golpes y ruidos de manipulación.

19 Micrófono de estudio No poseen protección contra la manipulación; pero se sitúan en una posición fija y se protegen mediante gomas contra las vibraciones.

20 Micrófono de contacto Toman el sonido al estar en contacto físico con el instrumento.

21 Micrófono de corbata, de solapa o Lavalier.
Micrófono en miniatura que posee filtros para evitar las bajas frecuencias que produce el roce del dispositivo con la ropa.

22 Micrófono inalámbrico
La particularidad de este dispositivo es la posibilidad de utilizarlo sin cable. Pueden ser de solapa o de bastón (de mano) o diadema. No necesitan el cable al poseer un transmisor de FM (más habitual que uno de AM).

23 Micrófono mega direccional Micrófono con una zona de grabación de 50 cm. Sirve para grabar a una sola persona o fuente desde distancias mayores.

24 Estudios Un estudio de grabación es un recinto insonorizado y acondicionado acústicamente destinado al registro de sonido.

25 Estudios digitales, radio HD
Las fuentes sonoras para la producción radial son digitales. La manipulación de los sonidos se hace mediante diversos software digitales y los productos radiofónicos son logrados en formatos binarios

26 FIN
