Tópicos I Unidad I Árboles, montículos y grafos Semana 3 Cola de prioridades, montículos

Objetivos Generales Entender el manejo, uso de algoritmos y estructuras de datos avanzados, haciendo énfasis en los algoritmos de internet, seguridad y redes.

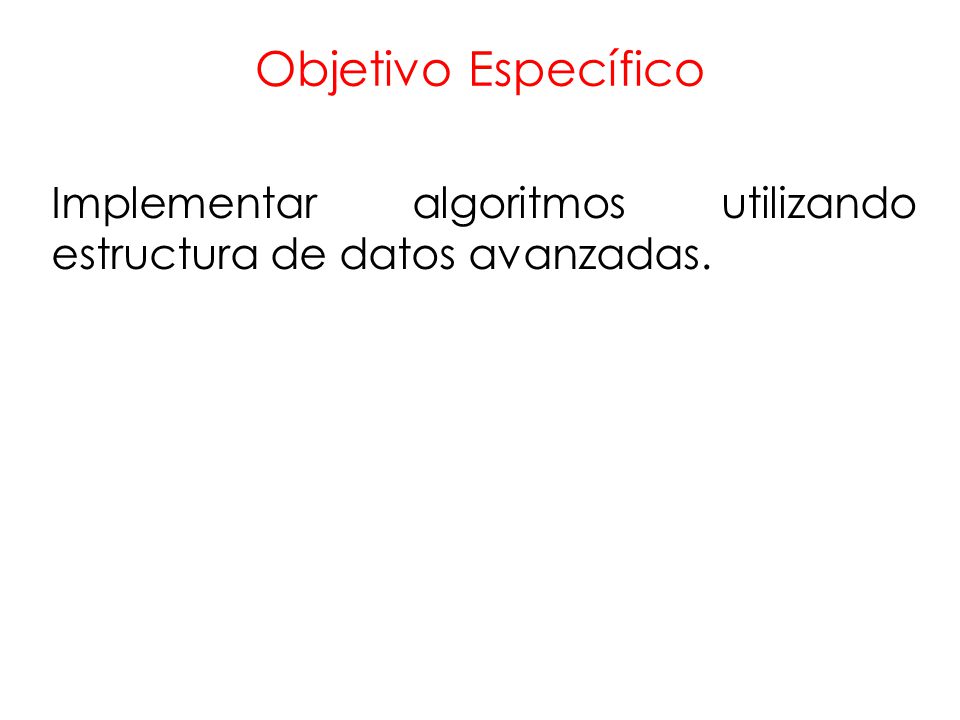

Objetivo Específico Implementar algoritmos utilizando estructura de datos avanzadas.

Objetivo Instruccional
Implementar algoritmos que permitan la asignación de prioridades adecuadas y que sirvan como base para la construcción de algoritmos mas avanzados.

Montículos binarios a la izquierda
Contenidos Cola de Prioridades Montículos binarios Montículos – d Montículos binarios a la izquierda

Introducción Cola de prioridades
En muchas aplicaciones los registros con clave se deben procesar en orden, pero no necesariamente en orden completo, ni todos a la vez. A veces se forma un conjunto de registros y se procesa el mayor; a continuación posiblemente se incluyan otros elementos y luego se procesa el nuevo registro máximo y así sucesivamente. Una estructura de datos apropiada para un entorno como este es aquella que permita insertar un nuevo elemento y eliminar el mayor. Esta estructura que se puede contrastar con las colas (donde se elimina el mas antiguo) o con las pilas (donde se elimina el mas reciente), se denomina cola de prioridad.

Introducción Cola de prioridades
Las colas de prioridad son estructuras de datos que resultan ser útiles en muchas aplicaciones informáticas. Es útil pensar en los valores de las claves asociados con los elementos como prioridades. Así, las claves obedecen a un relación de orden total.

Las aplicaciones de las colas de prioridades incluyen por ejemplo:

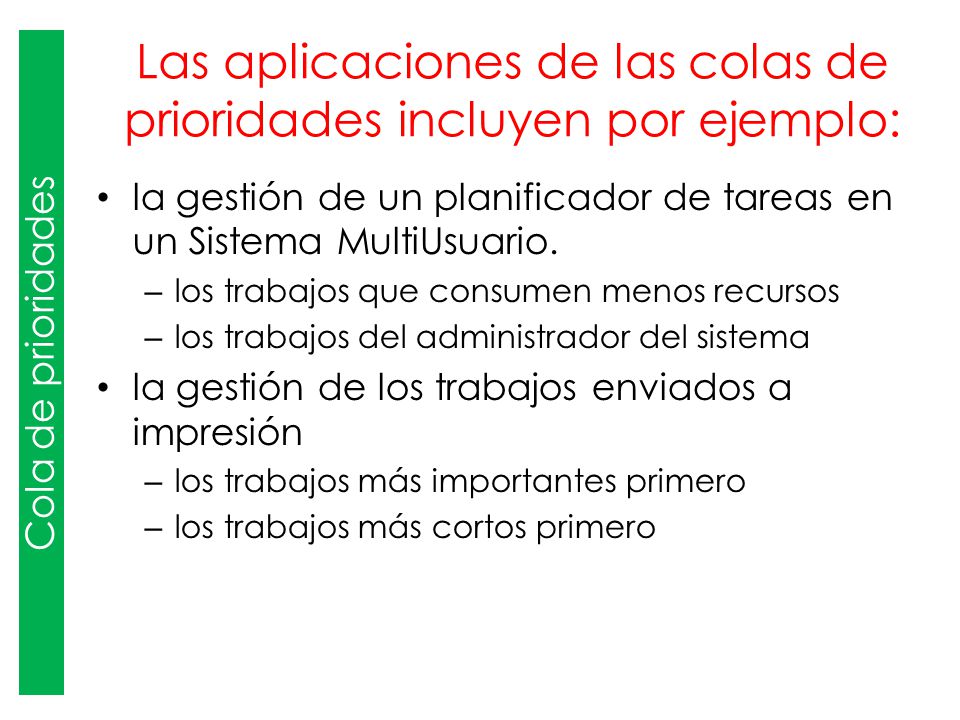

Cola de prioridades Las aplicaciones de las colas de prioridades incluyen por ejemplo: la gestión de un planificador de tareas en un Sistema MultiUsuario. los trabajos que consumen menos recursos los trabajos del administrador del sistema la gestión de los trabajos enviados a impresión los trabajos más importantes primero los trabajos más cortos primero

Cola de prioridades Por razones de utilidad se debe precisar algo mas sobre la forma de tratar las colas de prioridad, puesto que existen varias operaciones que pueden ser necesario llevar a cabo sobre ellas, para preservarlas y poderlas utilizar con eficacia en las aplicaciones. Lo que se desea es construir y mantener una estructura de datos que contenga registros con claves numéricas (prioridades) y que cuente con algunas de las operaciones siguientes: Construir una cola de prioridad a partir de N elementos Insertar un nuevo elemento Suprimir el elemento mas grande Cambiar la prioridad de un elemento Unir dos colas de prioridad en una mas grande

Cola de prioridades Las operaciones más importantes en una cola de prioridades se refieren aquellas que permiten repetidamente seleccionar el elemento de la cola de prioridad que tiene como clave el valor mínimo (máximo). Esto conlleva a que una cola de prioridad P debe soportar las siguiente operaciones: ColaPrioridad(T) Insertar(P,x): añade el elemento x a la cola de prioridad EncontrarMin(P): Devuelve el elemento de P con la prioridad con menor valor. EliminarMin(P): Quita y devuelve el elemento con la prioridad con menor valor.

Implementaciones de una Cola de Prioridades
Arboles equilibrados (AVL, Rojo y Negro) Permite las operaciones en O(log n). Se mantiene la propiedad de ABB. Se añade costo adicional por las operaciones de equilibrio. Montículos Binarios Montículos a la izquierda

Propiedades estructurales de los montículos
Montículos binarios Propiedades estructurales de los montículos Un montículo binario (o simplemente montículo o heap) es un árbol binario completo: todos los niveles están llenos con la posible excepción del nivel mas bajo, que se llena de izquierda a derecha. Un árbol binario completo de altura h, tiene entre 2h y 2h+1-1 nodos Esta regularidad facilita su representación mediante un vector Para cualquier elemento en la posición i del vector, el hijo izquierdo esta en la posición 2i, el hijo derecho en 2i+1 y el padre en i/2

Propiedades de orden de los montículos
Montículos binarios Propiedades de orden de los montículos El mínimo (máximo) esta en la raíz Y como todo subárbol también es un montículo, todo nodo debe ser menor (mayor) o igual que todos sus descendientes

Ejemplo de montículos de máximos
Montículos binarios Ejemplo de montículos de máximos 15 13 12 8 9 5 7 3 4 1 2 3 4 5 6 7 8 9 10 12 11 15 13 12 8 9 5 7 3 4

Ubicación en el vector de un elemento
Montículos binarios 15 13 12 8 9 5 7 3 4 1 2 6 10 11 i=3 2*i=2*3=6 2*i+1=2*3+1=7 i/2=1 15 13 12 8 9 5 7 3 4

Al hacer uso de un vector, se observa que:

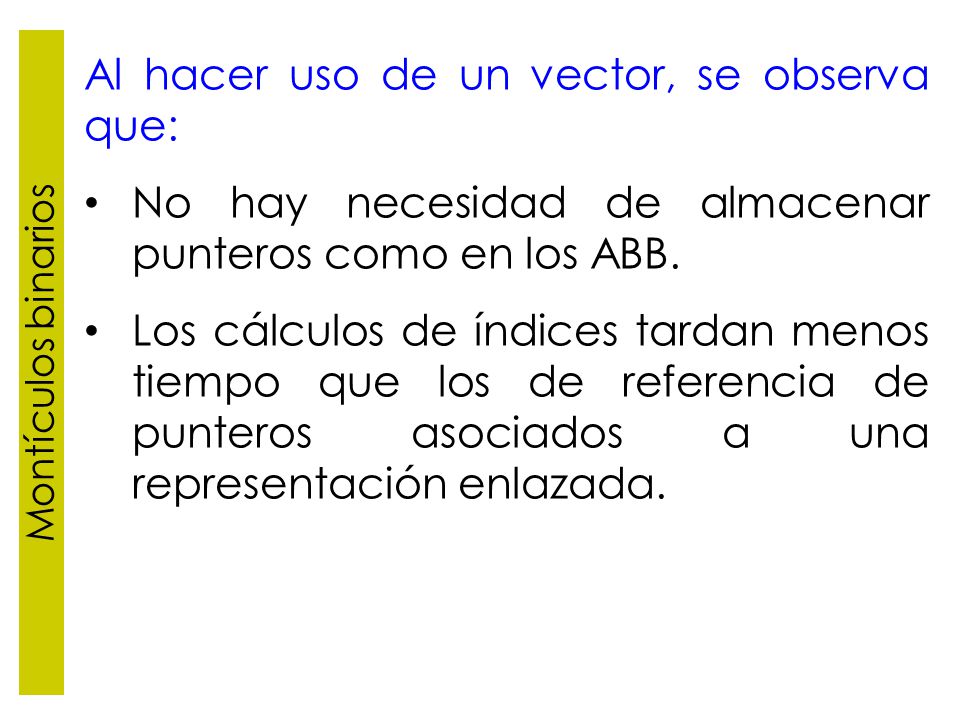

Montículos binarios Al hacer uso de un vector, se observa que: No hay necesidad de almacenar punteros como en los ABB. Los cálculos de índices tardan menos tiempo que los de referencia de punteros asociados a una representación enlazada.

Mantenimiento de montículos
Montículos binarios Mantenimiento de montículos La operación EncontrarMin() o EncontrarMax(), se realiza en orden constante ya que solo será necesario acceder al valor de la raíz. Las operaciones Insertar(x), EliminarMin() o EliminarMax() no tienen implantaciones triviales en un montículo binario. Es necesario asegurar que ambas operaciones no destruyan las propiedades del montículo.

Montículos binarios Insertar (x):
Al insertar un elemento x en un montículo de n elementos debe resultar un árbol binario de n+1 elementos, esto es: El nodo se añade como una hoja extrema creciendo de izquierda a derecha (n+1). (garantiza la propiedad de forma) Se garantiza la propiedad de ordenamiento 2 8 3 10 16 7 18 13 15 4 Ejemplo de montículos de mínimos

Reordenando para garantizar las propiedades
Montículos binarios Reordenando para garantizar las propiedades 2 8 3 10 4 7 18 13 15 16 2 8 3 2 10 4 7 18 13 15 16

Montículos binarios Reordenando para garantizar las propiedades 2 4 3 10 8 7 18 13 15 16 2 4 3 2 10 8 7 18 13 15 16

Resultado final Montículos binarios 2 4 3 10 8 7 18 13 15 16 2 4 3 2

Montículos binarios Eliminar():
Al eliminar un elemento X en un montículo de n elementos, se elimina el elemento de clave mínima o máxima, es decir el elemento de la raíz. Se debe garantizar la propiedad de ordenamiento 2 2 8 3 10 2 16 7 18 13 15 8 3 10 16 7 18 Eliminando un elemento del montículo 13 15

Montículos binarios Reordenando para garantizar las propiedades 15 8 3 10 16 7 18 13 15 15 8 3 2 10 16 7 18 13 n=n-1

Montículos binarios Reordenando para garantizar las propiedades 15 8 3 10 16 7 18 13 15 8 3 2 10 16 7 18 13

Montículos binarios Entonces:
En la operación de inserción es necesario realizar un subir (filtrado ascendente) del nodo a insertar para asegurar la propiedad de forma. En la operación de eliminación es necesario realizar un hundir (filtrado descendente) del nodo pivote para asegurar la propiedad de forma.

Ejercicio: Montículos binarios
Creación de un montículo a partir de una colección existente de datos. Solución 1: Hacer n inserciones en un montículo inicialmente vacío O(nlog n). Enfoque de arriba hacia abajo. Solución 2: Utilizar un enfoque de abajo hacia arriba, O(n).

Montículos binarios Detalle de la Solución 2: Utilizar un enfoque de abajo hacia arriba, O(n). Pasos: Almacenar arbitrariamente los n elementos en el árbol. 19 2 13 18 15 3 7 16 8 19 2 13 2 18 15 3 7 16 8

Montículos binarios Pasos:
Con el nodo [n/2] procesando en orden decreciente hasta el nodo 1, montificar el subárbol con raíz en cada nodo por medio de un hundir. 1 19 2 3 2 13 4 18 15 3 7 16 8 [n/2] =[9/2]=4 19 2 13 2 18 15 3 7 16 8

Procesando en orden decreciente el nodo n-1, montificar el subárbol con raíz en cada nodo por medio de un hundir. 1 19 2 3 2 13 8 15 3 7 16 18 19 2 13 2 8 15 3 7 16 18

Procesando en orden decreciente el nodo n-2, montificar el subárbol con raíz en cada nodo por medio de un hundir. 1 19 2 2 3 8 15 13 7 16 18 19 2 3 2 8 15 13 7 16 18

Procesando en orden decreciente el nodo n-3, montificar el subárbol con raíz en cada nodo por medio de un hundir. 1 19 2 3 8 15 13 7 16 18 19 2 3 2 8 15 13 7 16 18

Procesando en orden decreciente por el medio de hundir para garantizar la propiedad del montículo. 2 19 3 8 15 13 7 16 18 2 19 3 2 8 15 13 7 16 18

Procesando en orden decreciente por el medio de hundir para garantizar la propiedad del montículo. 2 8 3 19 15 13 7 16 18 2 8 3 2 19 15 13 7 16 18

Resultado final Montículos binarios 2 8 3 16 15 13 7 19 18 2 8 3 2 16

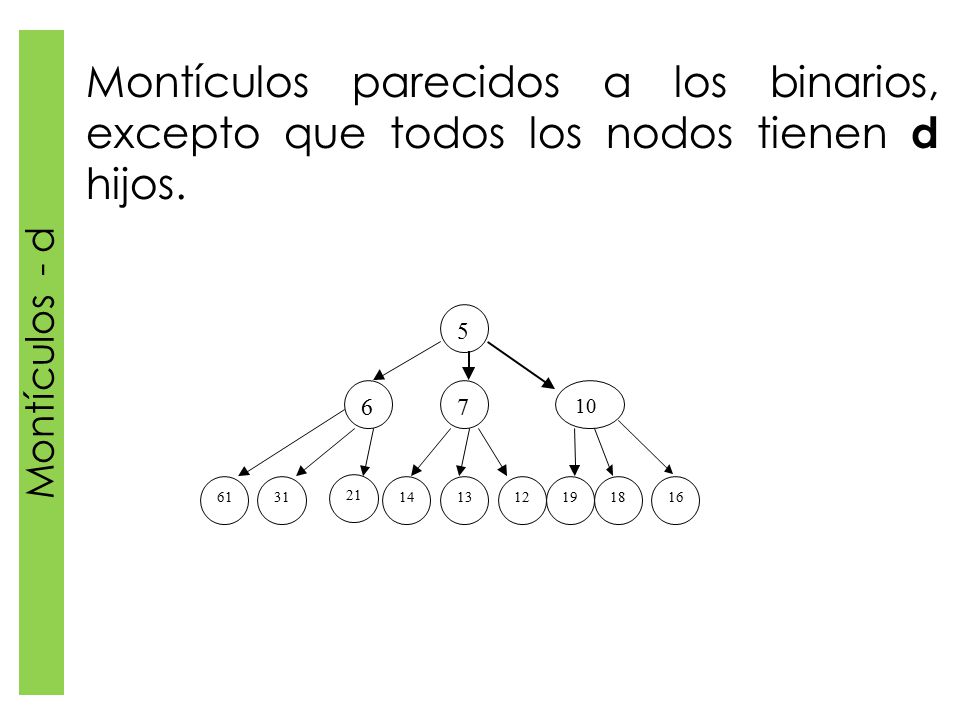

Montículos - d Montículos parecidos a los binarios, excepto que todos los nodos tienen d hijos. 5 1 6 7 10 2 3 4 61 31 21 14 13 12 19 18 16

Características Más bajos que los montículos binarios altura logd n.
Montículos - d Características Más bajos que los montículos binarios altura logd n. Mejora la operación de insertar EliminarMin es más costosa O(d logd n) Se pueden implantar en arreglos Bueno cuando hay muchas inserciones y pocas eliminaciones Bueno cuando el tamaño del montículo es muy grande.

Montículos - d Problema:
La operación de combinar dos montículos en uno (fusionar) no tiene un soporte eficiente Estructuras para fusionar eficientemente. Montículos a la izquierda: es un árbol binario. Se diferencia del montículo binario porque el montículo a la izquierda no está perfectamente equilibrado (intenta ser muy desequilibrado).

Longitud del camino nulo (lcn)
Montículos binarios a la izquierda Longitud del camino nulo (lcn) Longitud del camino nulo lcn(x): es la longitud del camino más corto entre x y un nodo hoja. Longitud del camino nulo de un nodo hoja con un hijo es 0. lcn(nulo) = -1 (longitud del camino nulo es -1) 1

Propiedad del montículo a la izquierda
La lcn del hijo izquierdo es al menos tan grande como la del hijo derecho El árbol se desvía con mayor profundidad al lado izquierdo. Montículos binarios a la izquierda Un montículo a la izquierda posee dos propiedades: Propiedad estructural basada en la longitud del camino nulo Propiedad de orden (como el montículo binario)

Montículo a la izquierda No 1 1 1 1 Montículos binarios a la izquierda 1 No cumple propiedad 1 lcn de cualquier nodo es 1 más que la mínima longitud del camino nulo de sus hijos

Teorema: Un árbol a la izquierda con d nodos en el camino derecho debe tener al menos 2d - 1 nodos Un árbol a la izquierda de n nodos tiene un camino derecho con a lo más log(n+1) nodos La idea es trabajarlo por el lado derecho que es más corto. Montículos binarios a la izquierda

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) 3 6 10 8 12 7 Montículos binarios a la izquierda 21 14 17 18 24 37 18 23 26 33 P1 P2

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) 3 6 10 12 7 8 Montículos binarios a la izquierda 21 14 18 24 37 18 17 23 33 26 P1 P2

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) 3 6 10 12 8 Montículos binarios a la izquierda 7 21 14 18 24 17 37 18 23 33 26 P1 P2

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) 3 6 10 12 8 Montículos binarios a la izquierda 7 21 14 18 24 17 37 23 33 26 18 P1 P2

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) 3 6 10 12 8 Montículos binarios a la izquierda 7 NULO 21 14 18 24 17 37 23 33 26 18 P1 P2

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) 3 6 LCN? 10 12 8 Montículos binarios a la izquierda 7 21 14 17 18 18 24 37 23 33 26

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) LCN? 3 6 7 10 12 8 Montículos binarios a la izquierda 37 21 14 18 24 17 18 23 33 26

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) LCN? 3 6 7 10 12 Montículos binarios a la izquierda 8 37 21 14 18 24 17 18 23 33 26

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) LCN? 3 6 10 12 7 Montículos binarios a la izquierda 8 37 21 14 18 24 23 33 17 18 26

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) 3 LCN? 6 10 12 7 Montículos binarios a la izquierda 21 14 8 37 18 24 23 33 17 18 26

Ejemplo para fusionar dos montículos a la izquierda (P1, P2) 3 6 10 12 7 Montículos binarios a la izquierda 21 14 8 37 18 24 23 33 17 18 26

Insertar un nodo M1 M2 3 6 10 8 Montículos binarios a la izquierda 21 14 17 23 26

Insertar un nodo M1 M2 3 6 Nulo 10 8 Montículos binarios a la izquierda 21 14 17 23 26

Insertar un nodo M1 M2 3 6 8 10 Montículos binarios a la izquierda 17 21 14 26 23

Resultado de Insertar un nodo M1 3 10 6 Montículos binarios a la izquierda 8 21 14 17 23 26

EliminarMin() M1 3 10 8 Montículos binarios a la izquierda 21 14 17 23 26

EliminarMin() M1 M2 8 10 Montículos binarios a la izquierda 17 21 14 26 23

EliminarMin() M1 M2 8 10 Montículos binarios a la izquierda 17 21 14 NULO 26 23

EliminarMin() M1 8 17 10 Montículos binarios a la izquierda 26 21 14 23
