1 Árboles Cursos Propedéuticos 2010 Programación y Estructuras de Datos Dr. René Cumplido, Dra. Claudia Feregrino, M. en C. Juan Manuel Campos y M. en C. Pedro Hernández

2 Contenido de la sección Introducción Árbol genérico –Definición y representación Árboles binarios –Definición, implementación, aplicaciones y recorridos Árboles binarios de Búsqueda –Definición y principales operaciones (insertar, eliminar, buscar) Árboles AVL (balanceados)

3 Introducción Hasta ahora, en todas las estructuras existen al menos dos operaciones: Insertar un elemento en el conjunto. Buscar y/o descartar un elemento ¿Que limitaciones existen respecto a la complejidad de sus operaciones básicas?

4 Introducción Una lista no ordenada tiene: Costo de inserción O(1). Costos de búsqueda O(n). En ambos casos la repetición de n operaciones sobre la estructura da origen a complejidad n 2.

5 Introducción Una lista ordenada en forma ascendente por la prioridad, permite: Seleccionar el mínimo con costo O(1). Insertar manteniendo el orden tiene costo promedio O(n) en el peor caso.

6 Introducción Estudiaremos usar la estructura de un árbol binario, ya que ésta garantiza que las operaciones de inserción y eliminación sean de complejidad O( log 2 (n) )

7 ¿Qué es un árbol? Un árbol es un grafo A que tiene un único nodo llamado raíz que: Tiene 0 relaciones, en cuyo caso se llama nodo hoja. Tiene un número finito de relaciones, en cuyo caso, cada una de esas relaciones es un sub-arbol. –Un árbol es una estructura no secuencial.

8 Ejemplo de un árbol A A B B D D G G H H I I C C E E F F

9 Nomenclatura básica Todo nodo n j, exceptuando el raíz, está conectado exclusivamente a otro nodo n k donde: –n j es el padre de n k (e.g., B es el padre de E) –n k es uno de los hijos de n j (e.g., E es un hijo de B) –Nodos con el mismo padre son hermanos –Nodos sin hijos son llamados hojas Si existe una trayectoria del nodo n j al nodo n k entonces: –n j es antecesor de n k (e.g., A es antecesor de E) –n k es descendiente de n j (e.g., E es descendiente de A)

10 Ejemplo

11 Más nomenclatura La trayectoria del nodo n 1 a n k se define como la secuencia de nodos n 1,n 2,…,n k, tal que n i es el padre de n i+1. Entonces: –La longitud de una trayectoria es el número de ramas recorridas, es decir, K-1. –Nivel o profundidad del nodo n i es la longitud de la trayectoria que va del nodo raíz a n i. –La altura del nodo n i es longitud de la trayectoria más larga de n i a una hoja.

12 Implementación typedef struct { TipoDato dato; struct NodoArbol *hijo1; struct NodoArbol *hijo2; : struct NodoArbol *hijoN; } NodoArbol; typedef struct { TipoDato dato; struct NodoArbol *hijo; struct NodoArbol *hermano; } NodoArbol; Dos formas de implementar: –Tener un apuntador a cada uno de los hijos. Problema cuando NO sabemos el número de hijos. –Mantener los hijos de un nodo en una lista ligada. No hay ninguna restricción sobre número de hijos. Así, un nodo del árbol puede consistir de un dato, un apuntador al primer hijo y un apuntador a la lista de hermanos.

13 Árboles binarios Un árbol binario en un árbol en el cual cada nodo puede tener como máximo dos hijos. Recursivamente un árbol binario puede definirse como: un árbol vacío, o un nodo raíz con un subárbol izquierdo y un subárbol derecho. Raíz Árbol izquierdo Árbol derecho

14 Árboles binarios Un árbol binario es una estructura de datos de tipo árbol en donde cada uno de los nodos del árbol puede tener 0, 1, ó 2 subárboles llamados de acuerdo a su caso como: Si el nodo raíz tiene 0 relaciones se llama hoja. Si el nodo raíz tiene 1 relación a la izquierda, el segundo elemento de la relación es el subárbol izquierdo. Si el nodo raíz tiene 1 relación a la derecha, el segundo elemento de la relación es el subárbol derecho. * Si cada nodo que NO es una hoja tiene un subárbol izquierdo y un subárbol derecho, entonces se trata de un árbol binario completo.

15 Árboles binarios Cuales de las siguientes figuras representa un árbol binario?

16 Árboles binarios En un primer caso se tiene que el número de nodos n es tres; un nivel (m aristas entre los nodos en una trayectoria desde la raíz a las hojas) y altura h igual dos.

17 Árboles binarios Con dos niveles: n=7= m=2 h=3 Con tres niveles: n=15= m=3 h=4 En un caso general para árboles binarios completos: n = 2 h -1, h = m +1 y h=log 2 (n+1), despejando h de la primera relación.

18 Árboles binarios La altura, es el concepto importante para la complejidad, ya que define el número de nodos a revisar en una trayectoria desde la raíz hasta las hojas. Cual es la altura h del árbol anterior?: Si conocemos h, cual es el valor de n?:

19 Árboles binarios Árboles binarios llenos: Cada nodo del árbol o es una hoja o un nodo interno con exáctamente dos hijos. Árbol binario completo: es aquel en el que todos los nodos tienen dos hijos y todas las hojas están en el mismo nivel. –cada nodo,excepto las hojas, tiene el máximo de hijos que puede tener.

20 Árboles binarios ¿Son completos? ¿Son llenos? (a)(b)

21 Implementación con arreglos Posición Padre Hijo Izquierdo Hijo Derecho Hermano Izq Hermano Der

22 Implementación con apuntadores Los nodos del árbol son estructuras que almacenan los datos, y apuntadores a los subárboles de ese nodo. H Y S A L D Árbol Representación del Árbol Estructura del nodo del árbol

23 Implementación typedef struct NodoArbol *Arbol; struct NodoArbol { TipoDatol dato; struct NodoArbol *izq; struct NodoArbol *der; }; Cada nodo del árbol consiste en: –Un dato (cualquier tipo) –Un apuntador al hijo izquierdo –Un apuntador al hijo derecho Inicialmente el nodo raíz apunta a NULL. En las hojas del árbol, los apuntadores hacia los hijos izquierdo y derecho son NULL.

24 Operaciones con árboles binarios Con los árboles binarios es posible definir algunas operaciones primitivas, estas operaciones permiten obtener información de un nodo y sirven para desplazarse en el árbol, hacia arriba o hacia abajo.

25 Operaciones con árboles binarios info(p) que devuelve el contenido del nodo apuntado por p. left(p) devuelve un apuntador al hijo izquierdo del nodo apuntado por p, o bien, devuelve NULL si el nodo apuntado por p es una hoja. right(p) devuelve un apuntador al hijo derecho del nodo apuntado por p, o bien, devuelve NULL si el nodo apuntado por p es una hoja. father(p) devuelve un apuntador al padre del nodo apuntado por p, o bien, devuelve NULL si el nodo apuntado por p es la raíz. brother(p) devuelve un apuntador al hermano del nodo apuntado por p, o bien, devuelve NULL si el nodo apuntado por p no tiene hermano.

26 Operaciones con árboles binarios Estas otras operaciones son lógicas, tienen que ver con la identidad de cada nodo: isLeft(p) devuelve el valor true si el nodo actual es el hijo izquierdo del nodo apuntado por p, y false en caso contrario. isRight(p) devuelve el valor true si el nodo actual es el hijo derecho del nodo apuntado por p, y false en caso contrario. isBrother(p) devuelve el valor true si el nodo actual es el hermano del nodo apuntado por p, y false en caso contrario.

27 Operaciones con árboles binarios Como ejemplo, un algoritmo para el procedimiento isLeft: q=father(p); if(q==NULL) return(?????) /* porque p apunta a la raiz */ if (left(q)==???) return(true); return(????);

28 Operaciones con árboles binarios Como ejemplo, un algoritmo para el procedimiento isLeft: q=father(p); if(q==NULL) return(false) /* porque p apunta a la raiz */ if (left(q)==p) return(true); return(false);

29 Operaciones con árboles binarios También son útiles las operaciones makeTree, setLeft y setRight. makeTree(x) crea un nuevo árbol binario que consta de un único nodo con un campo de información x y devuelve un apuntador a ese nodo. setLeft(p,x) acepta un apuntador p a un nodo de árbol binario sin hijo izquierdo. Crea un nuevo hijo izquierdo de node(p) con el campo de información x. setRight(p,x) es similar, excepto que crea un hijo derecho.

30 Aplicaciones de árboles binarios Un árbol binario es una estructura de datos útil cuando se trata de hacer modelos de procesos en donde se requiere tomar decisiones en uno de dos sentidos en cada parte del proceso. Supongamos que tenemos un arreglo en donde queremos encontrar todos los duplicados. Esta situación es bastante útil en el manejo de las bases de datos, para evitar la redundancia.

31 Aplicaciones de árboles binarios Como encontramos elementos duplicados en un arreglo? Si usamos un árbol binario, el número de comparaciones se reduce bastante, veamos cómo. Como hacemos eso?

32 Aplicaciones de árboles binarios El primer número del arreglo se coloca en la raíz del árbol con sus subárboles izquierdo y derecho vacíos. Luego, cada elemento del arreglo se compara son la información del nodo raíz y se crean los nuevos hijos con el siguiente criterio: –Si el elemento del arreglo es igual que la información del nodo raíz, entonces notificar duplicidad. –Si el elemento del arreglo es menor que la información del nodo raíz, entonces se crea un hijo izquierdo. –Si el elemento del arreglo es mayor que la información del nodo raíz, entonces se crea un hijo derecho.

33 Aplicaciones de árboles binarios Una vez que ya está creado el árbol, se pueden buscar los elementos repetidos. Si x el elemento buscado, se debe recorrer el árbol del siguiente modo: Sea k la información del nodo actual p. Si x > k entonces cambiar el nodo actual a right(p), en caso contrario, en caso de que x = k informar una ocurrencia duplicada y en caso de que x k cambiar el nodo actual a left(p).

34 Recorridos de un árbol Para saber el contenido de todos los nodos en un árbol es necesario recorrer el árbol. Esto es debido a que solo tenemos conocimiento del contenido de la dirección de un nodo a la vez. El proceso de visitar los nodos en algún orden se denomina recorrido. Cualquier recorrido que lista cada nodo del árbol exáctamente una vez se denomina una enumeración de los nodos del árbol.

35 Recorridos de un árbol ¿cómo lo podemos recorrer?

36 Recorridos estándar Preorder: –Visitar nodo –Visitar árbol izquierdo –Visitar árbol derecho Inorder: –Visitar árbol izquierdo –Visitar nodo –Visitar árbol derecho Postorder: –Visitar árbol izquierdo –Visitar árbol derecho –Visitar nodo void inorder(NodoArbol *nodo) { if (nodo != NULL) { inorder(nodo->izq); visitar(nodo); inorder(nodo->der); } void postorder(NodoArbol *nodo) { if (nodo != NULL) { postorder(nodo->izq); postorder(nodo->der); visitar(nodo); }

37 Ejemplo de recorridos Preorden: A, B, D, E, C, F, G Inorden: D, B, E, A, F, C, G Postorden: D, E, B, F, G, C, A A BC FGDE

38 Árbol binario de búsqueda Es un árbol: –Una colección de nodos que puede ser vacía, o que en su defecto consiste de un nodo raíz R y un número finito de estructuras tipo árbol T 1,…,T k, llamados subárboles, los cuales son disjuntos y sus respectivos nodos raíz están conectados a R. Es binario: –Cada nodo puede tener como máximo dos hijos, en otras palabras, cada nodo sólo puede tener dos subárboles. Es de búsqueda porque: –Los nodos están ordenados de manera conveniente para la búsqueda. –Todos los elementos almacenados en el subárbol izquierdo de un nodo con valor K, tienen valores < K. –Todos los elementos almacenados en el sub-árbol derecho de un nodo con valor K, tienen valores >= K.

39 Ejemplos ¿son todos árboles binarios de búsqueda?

40 Operación INSERTAR void insertar(NodoArbol *nodo, int elem){ if (nodo == NULL) { nodo=(NodoArbol *) malloc ( sizeof(NodoArbol) ); nodo->dato = elem; nodo->izq = nodo->der = NULL; } else if (elem dato) nodo-izq = insertar(nodo->izq, elem); else if (elem > nodo->dato) nodo->der = insertar(nodo->der, elem); return nodo; } Insertando 5

41 Ejercicio Construya el árbol binario de búsqueda, al insertar secuencialmente los valores 5, 9, 3, 7, 8, 12, 6, 4.

42 Operación BUSCAR boolean buscar(NodoArbol *nodo, int elem) { if (nodo == NULL) return FALSE; else if (nodo->dato < elem) return buscar(nodo->izq, elem); else if (nodo->dato > elem) return buscar(nodo->der, elem); else return TRUE; } Buscando 4: VERDADERO Buscando 7: FALSO

43 Operación ELIMINAR (1) Existen cuatro distintos escenarios: 1.Intentar eliminar un nodo que no existe. –No se hace nada, simplemente se regresa FALSE. 2.Eliminar un nodo hoja. –Caso sencillo; se borra el nodo y se actualiza el apuntador del nodo padre a NULL. 3.Eliminar un nodo con un solo hijo. –Caso sencillo; el nodo padre del nodo a borrar se convierte en el padre del único nodo hijo. 4.Eliminar un nodo con dos hijos. –Caso complejo, es necesario mover más de un apuntador.

44 ELIMINAR (casos sencillos) Eliminar nodo hoja Eliminar 3 Eliminar nodo con un hijo Eliminar 4

45 ELIMINAR (Caso complejo) Eliminar nodo con dos hijos Eliminar 2 eliminar copiar valor 1. Remplazar el dato del nodo que se desea eliminar con el dato del nodo más pequeño del subárbol derecho 2.Eliminar el nodo más pequeño del subárbol derecho (caso fácil)

46 Otro ejemplo (caso complejo) Eliminar nodo con dos hijos Eliminar Eliminar 3. Eliminación de un nodo con un hijo.

47 Ejercicio Dibujar el árbol resultante después de aplicar las siguientes eliminaciones de 20, 27, 14 y 22 al siguiente árbol.

48 Implementación ELIMINAR void eliminar (NodoArbol *nodo, int elem) { NodoArbol *aux, * hijo; if (nodo == NULL) return; /* no existe nodo */ /* recorrer árbol hasta encontrar elem */ else if (elem dato) nodo-izq = eliminar (nodo->izq, elem); else if (elem > nodo->dato) nodo->der = eliminar (nodo->der, elem); else /* encontramos el elemento */ /* tiene dos hijos */ if (nodo->izq && nodo->derecho){ aux = enontrar_min (nodo->der); nodo->dato = aux->dato; nodo->der = eliminar( nodo->der; nodo->dato); } /* un solo hijo */ else { aux = nodo; if (nodo->izq == NULL) hijo = nodo->der ; if (nodo->der == NULL) hijo = nodo->izq ; free(aux) ; return hijo ; } return nodo; }

49 Árboles desbalanceados La figura muestra un árbol binario de búsqueda, sin embargo éste NO facilita la búsqueda de elementos. El problema es que está muy desbalanceado. La solución es balancearlo, y con ello asegurar que el tiempo promedio de búsqueda sea de O(log 2 N) (menor que la búsqueda lineal)

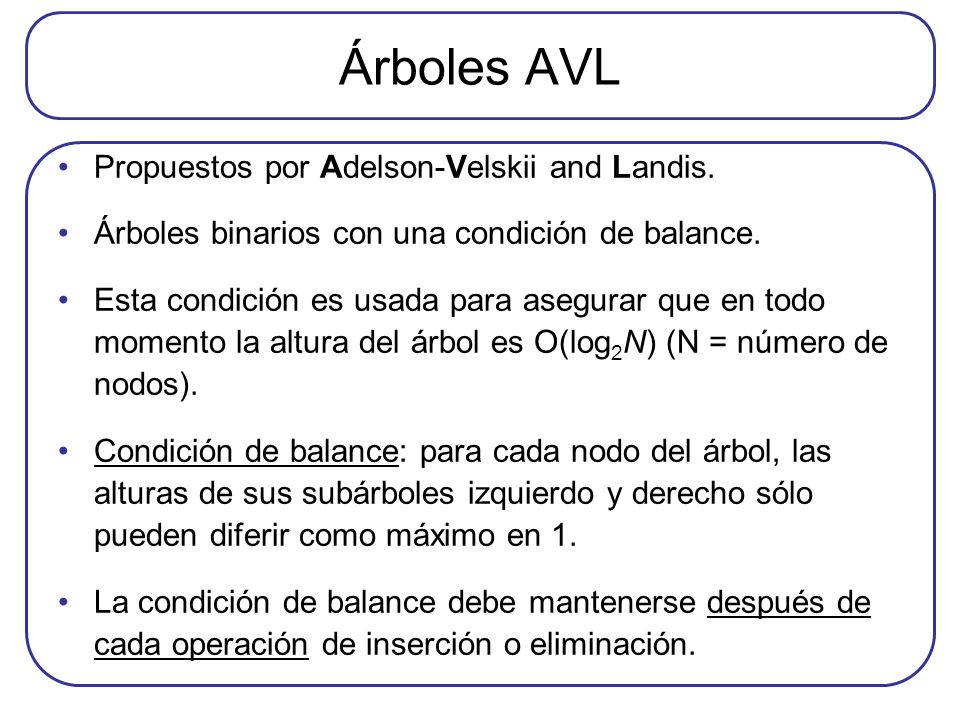

50 Árboles AVL Propuestos por Adelson-Velskii and Landis. Árboles binarios con una condición de balance. Esta condición es usada para asegurar que en todo momento la altura del árbol es O(log 2 N) (N = número de nodos). Condición de balance: para cada nodo del árbol, las alturas de sus subárboles izquierdo y derecho sólo pueden diferir como máximo en 1. La condición de balance debe mantenerse después de cada operación de inserción o eliminación.

51 ¿son árboles AVL? 0,0 1,0 0,0 1,2 3,2 1,0 0, ,1 0,0 1,2 3,1 0,0 Altura subárbol izq. Altura subárbol der.

52 Construcción de un árbol AVL Cuando se inserta un nodo se modifican las condiciones de balance en la trayectoria hacia la raíz. Si se presenta una desbalance, entonces es necesario hacer algunas modificaciones al árbol. Dos tipos de modificaciones: –Rotación simple –Rotación doble ,1

53 Rotación simple X K1K1 K2K2 Y Z X K1K1 K2K2 Y Z Z K1K1 K2K2 Y X K2K2 K1K1 Y Z X

54 Ejemplo rotación simple

55 NO siempre es suficiente

56 Rotación doble K1K1 K3K3 D A K2K2 B C K1K1 K3K3 A D K2K2 B C K1K1 K3K3 D A K2K2 BC K3K3 K1K1 D A K2K2 BC

57 Ejemplo doble rotación k3k3 k1k1 k2k

58 Ejercicio Construya un árbol binario AVL, insertando los valores 1, 2, …, 10 secuencialmente
