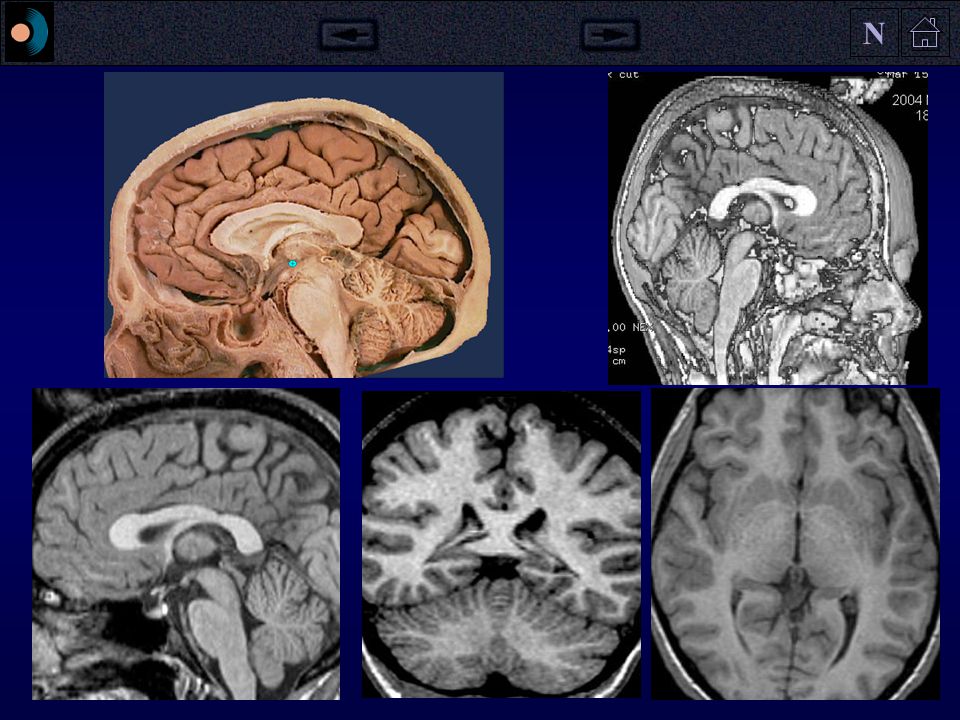

1 Caso 3R N

2 Caso 3R N POLIGONO DE WILLIS

3 TRONCO CEREBRAL MESENCEFALO PROTUBERANCIA BULBO
Caso 3R N TRONCO CEREBRAL MESENCEFALO PROTUBERANCIA BULBO

4 Caso 3R N

5 Caso 3R N SISTEMA VENTRICULAR

6 Caso 3R N SISTEMA VENTRICULAR

7 Par craneal V Caso 3R N

8 Par craneal VII Caso 3R N

9 Caso 3R N

10 NERVIO OPTICO Y LA VAINA QUE LO RECUBRE EL ESPACIO INTRACONAL
Caso 3R N EL CONTENIDO ORBITARIO DE DIVIDE EN CUATRO COMPARTIMENTOS ANATOMICOS PRINCIPALES GLOBO OCULAR. NERVIO OPTICO Y LA VAINA QUE LO RECUBRE EL ESPACIO INTRACONAL EL ESPACIO EXTRACONAL

11 QUINTO PAR INTERMEDIARIO DE WILLIS. SEXTO PAR M.O.E.
Caso 3R N PARES CRANEALES SEGUNDO PAR OPTICO. TERCER PAR M.O.C. CUARTO PAR PATETICO. QUINTO PAR INTERMEDIARIO DE WILLIS. SEXTO PAR M.O.E.

12 Caso 3R N

13 Caso 3R N

14 Caso 3R N III SC plexo venoso VII IV VI

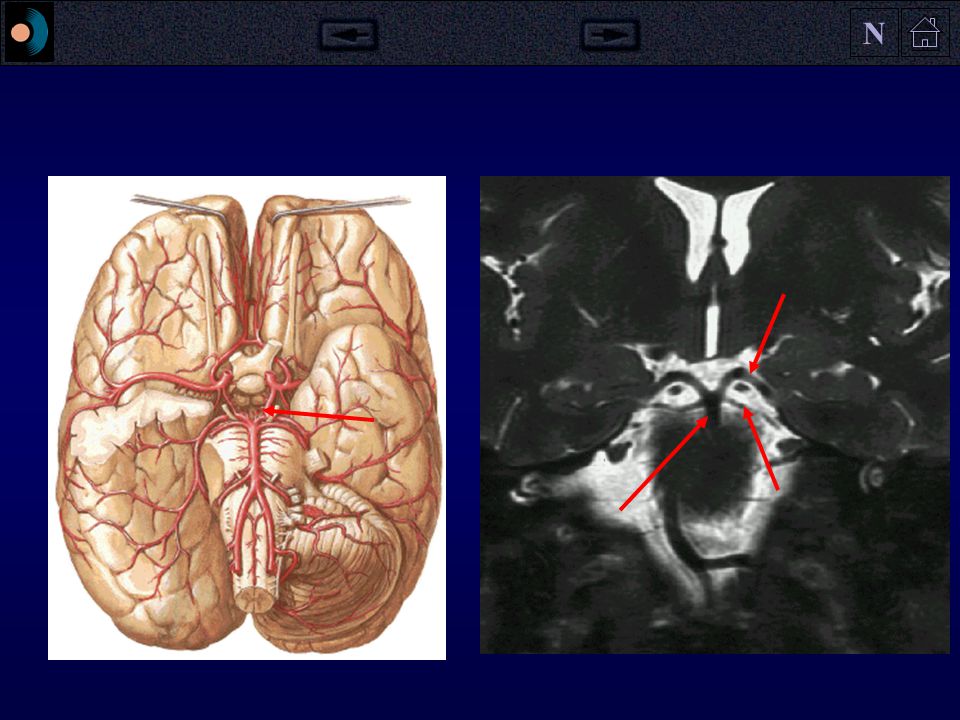

15 Par craneal III Caso 3R N

16 Caso 3R N

17 Caso 3R N

18 Caso 3R N III SC plexo venoso VII IV VI

19 N Bulbo Seno sigmoideo Cerebelo Arteria basilar IV ventrículo
Caso n N Siguiente corte 01 Ir a ventana ósea Bulbo Seno sigmoideo Cerebelo Arteria basilar IV ventrículo Artefactos Cisterna Magna

20 Cresta occipital interna
Caso n N Siguiente corte 02 Ir a ventana ósea Bulbo Arteria basilar Hemisferios Cerebelosos Artefactos Cresta occipital interna

21 N Carótidas Lóbulo temporal Arteria basilar Artefactos IV ventrículo
Caso n N Siguiente corte 03 Cristalino Globo ocular Carótidas Lóbulo temporal Ir a ventana ósea Arteria basilar Artefactos IV ventrículo

22 N Grasa retroorbitaria Globo ocular Carótidas internas Lóbulo temporal
Caso n N Siguiente corte 04 Grasa retroorbitaria Globo ocular Carótidas internas Lóbulo temporal Ir a ventana ósea Tronco de encéfalo Arteria basilar Cerebelo Cerebelo IV ventrículo

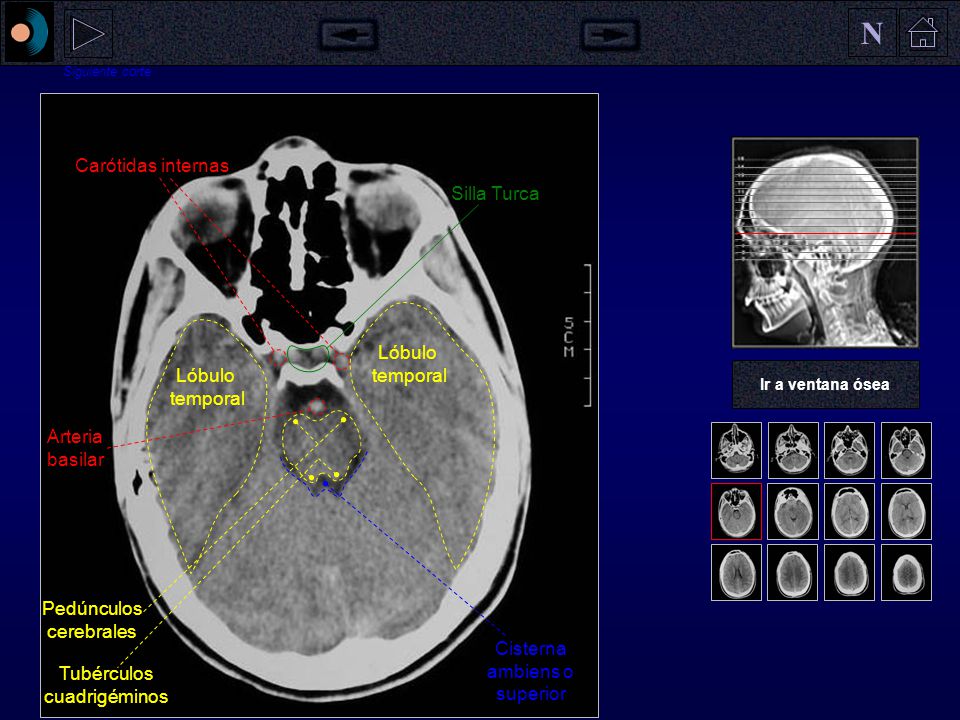

23 N Carótidas internas Silla Turca Lóbulo temporal Arteria basilar
Caso n N Siguiente corte 05 Carótidas internas Silla Turca Lóbulo temporal Ir a ventana ósea Arteria basilar Pedúnculos cerebrales Cisterna ambiens o superior Tubérculos cuadrigéminos

24 N Cisura de Silvio Hipotálamo Arteria cerebral media
Caso n N Siguiente corte 06 Cisura de Silvio Hipotálamo Ir a ventana ósea Arteria cerebral media Cisterna ambiens o cuadrigémina III ventrículo

25 Glándula pineal calcificada
Caso n N Siguiente corte 07 III ventrículo Cisura de Silvio Lóbulo temporal frontal occipital Núcleo lenticular Ir a ventana ósea Tálamo Glándula pineal calcificada Cápsula interna

26 N Ventrículos laterales (asta frontal) Núcleo lenticular Núcleo
Caso n N Siguiente corte 08 Ventrículos laterales (asta frontal) Núcleo lenticular Núcleo caudado Ir a ventana ósea Tálamo Seno Recto Cápsula interna Ventrículos laterales (asta occipital)

27 Ventrículos laterales
Caso n N Siguiente corte 09 Núcleo caudado Hoz del cerebro y cisura interhemisférica Ir a ventana ósea Corona radiatas Ventrículos laterales

28 N Hoz del cerebro y cisura interhemisférica Cisuras Circunvoluciones
Caso n N Siguiente corte 10 Hoz del cerebro y cisura interhemisférica Cisuras Circunvoluciones Ir a ventana ósea Corona radiada

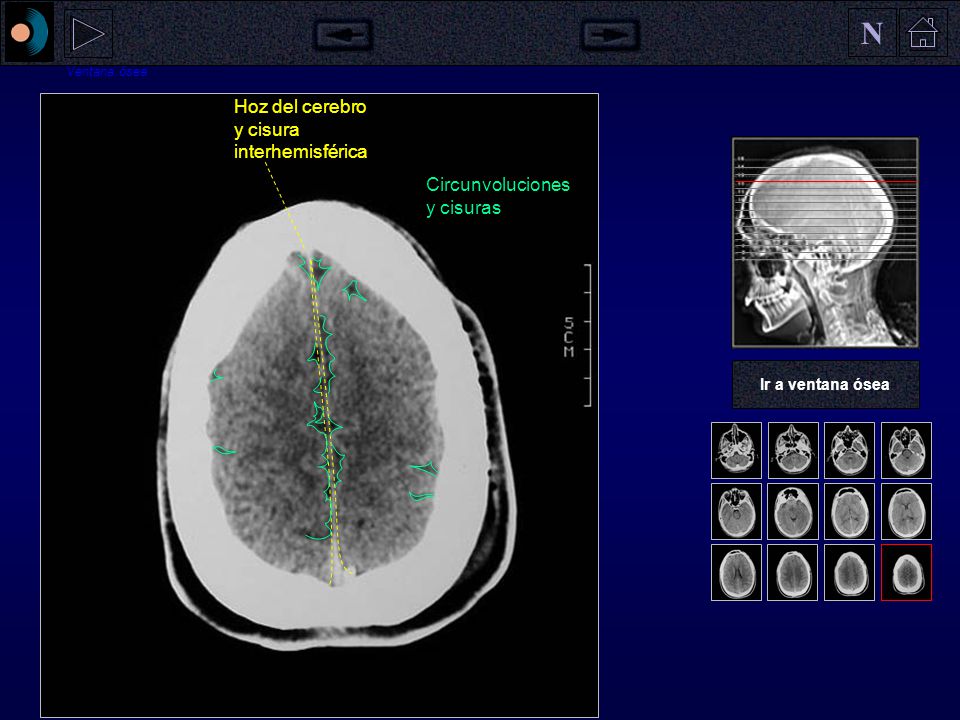

29 N Hoz del cerebro y cisura interhemisférica Circunvoluciones y cisuras
Caso n N Siguiente corte 11 Hoz del cerebro y cisura interhemisférica Circunvoluciones y cisuras Ir a ventana ósea Corona radiada

30 N Hoz del cerebro y cisura interhemisférica Circunvoluciones y cisuras
Caso n N Ventana ósea 12 Hoz del cerebro y cisura interhemisférica Circunvoluciones y cisuras Ir a ventana ósea

31 Ir a ventana parénquima
Caso n N Siguiente corte 01 Seno maxilar Seno maxilar Receso inferior del seno esfenoidal Ir a ventana parénquima Lámina basilar Celdillas mastoideas

32 Ir a ventana parénquima
Caso n N Siguiente corte 02 Celdillas de la parte anterior del peñasco Seno maxilar Seno esfenoidal Ir a ventana parénquima Conducto auditivo externo Celdillas mastoideas

33 Ir a ventana parénquima
Caso n N Siguiente corte 03 Celdillas etmoideas Nasion Seno esfenoidal Ir a ventana parénquima Celdillas de la parte anterior del peñasco Celdillas mastoideas

34 Ir a ventana parénquima
Caso n N Siguiente corte 04 Celdillas etmoideas Nasion Hueso cigomático Seno esfenoidal Ir a ventana parénquima Volumen parcial del peñasco Celdillas mastoideas

35 Ir a ventana parénquima
Caso n N Siguiente corte 05 Celdillas etmoideas Nasion Ala menor del esfenoides Seno esfenoidal Ir a ventana parénquima Apófisis clinoides posterior

36 Ir a ventana parénquima
Caso n N Siguiente corte 06 Seno frontal Hueso frontal Ir a ventana parénquima Hueso temporal Hueso occipital

37 Ir a ventana parénquima
Caso n N Siguiente corte 07 Seno frontal Hueso frontal Hueso temporal Ir a ventana parénquima Hueso occipital

38 Ir a ventana parénquima
Caso n N Siguiente corte 08 Seno frontal Hueso frontal Ir a ventana parénquima Hueso temporal Hueso occipital

39 Ir a ventana parénquima
Caso n N Siguiente corte 09 Seno frontal Hueso frontal Ir a ventana parénquima Hueso Parietal Hueso occipital

40 Ir a ventana parénquima
Caso n N Siguiente corte 10 Hueso frontal Seno frontal Ir a ventana parénquima Hueso Parietal Hueso occipital

41 Ir a ventana parénquima
Caso n N Siguiente corte 11 Hueso frontal Ir a ventana parénquima Hueso Parietal Hueso occipital

42 Ir a ventana parénquima
? Caso n N 12 Hueso frontal Ir a ventana parénquima Hueso Parietal Hueso occipital

43 ? N Identificar: - Tronco de encéfalo - Hemisferios cerebelosos
RM neuro N Identificar: - Tronco de encéfalo - Hemisferios cerebelosos - Amígdala cerebelosa - Nasofaringe - Cornetes superiores - Senos maxilares - Conducto auditivo externo - Cuarto ventrículo - Nervio óptico - Globo ocular - Grasa retroocular - Celdillas etmoidales - Pedúnculos cerebrales - Tubérculos cuadrigéminos - Cerebelo - Lóbulos temporales

44 ? N Identificar: - Tronco de encéfalo - Hemisferios cerebelosos
RM neuro N Identificar: - Tronco de encéfalo - Hemisferios cerebelosos - Amígdala cerebelosa - Nasofaringe - Cornetes superiores - Senos maxilares - Conducto auditivo externo - Cuarto ventrículo - Nervio óptico - Globo ocular - Grasa retroocular - Celdillas etmoidales - Pedúnculos cerebrales - Tubérculos cuadrigéminos - Cerebelo - Lóbulos temporales

45 N RM cráneo (T1) Identificar: Celdillas etmoidales Globo ocular
Caso nR N Ir a cortes superiores RM cráneo (T1) Celdillas etmoidales Globo ocular Senos maxilares Cornetes superiores Grasa retroocular Nervio óptico (Paquete vasculonervioso) Nasofaringe Conducto auditivo externo Lóbulo temporal Lóbulo temporal Hemisferio cerebeloso Hemisferio cerebeloso Cuarto ventrículo Cerebelo Pedúnculos cerebrales Tronco de encéfalo Tubérculos cuadrigéminos Amígdalas cerebelosas Identificar: - Tronco de encéfalo - Hemisferios cerebelosos - Amígdala cerebelosa - Nasofaringe - Cornetes superiores - Senos maxilares - Conducto auditivo externo - Cuarto ventrículo - Nervio óptico - Globo ocular - Grasa retroocular - Celdillas etmoidales - Pedúnculos cerebrales - Tubérculos cuadrigéminos - Cerebelo - Lóbulos temporales

46 ? N Identificar: - Rinencéfalo - Cisura de Silvio
RM neuro N Identificar: - Rinencéfalo - Cisura de Silvio - Ventrículo lateral (asta occipital) - Celdillas etmoidales - Globo ocular - Grasa retroocular - Tercer ventrículo - Núcleo caudado - Tálamo - Ventrículo lateral (asta frontal) - Ventrículo lateral (asta temporal) - Agujero de Monro - Seno frontal

47 N RM cráneo (T1) Identificar: Globo ocular Celdillas etmoidales
Caso nR N Volver a cortes inferiores RM cráneo (T1) Globo ocular Celdillas etmoidales Ventrículos lateral (asta frontal) Grasa retroocular Rinencéfalo Seno frontal Cisura de Silvio Núcleo caudado Agujero de Monro Tercer ventrículo Ventrículo lateral (asta occipital) Tálamo Ventrículo lateral (asta temporal) Identificar: - Rinencéfalo - Cisura de Silvio - Ventrículo lateral (asta occipital) - Celdillas etmoidales - Globo ocular - Grasa retroocular - Tercer ventrículo - Núcleo caudado - Tálamo - Ventrículo lateral (asta frontal) - Ventrículo lateral (asta temporal) - Agujero de Monro - Seno frontal

48 ? N Identificar: - Arterias vertebrales - Arteria basilar
RM neuro N Identificar: - Arterias vertebrales - Arteria basilar - Carótida interna - Cornetes superiores - Senos maxilares - Cuarto ventrículo - Nervio óptico - Globo ocular - Celdillas etmoidales - Pedúnculos cerebrales - Tubérculos cuadrigéminos - Lóbulos occipitales

49 N RM cráneo (T2) Identificar: Celdillas etmoidales Globo ocular
Caso nR N Ir a cortes superiores RM cráneo (T2) Celdillas etmoidales Globo ocular Senos maxilares Cornetes superiores Carótida interna Nervio óptico (Paquete vasculonervioso) Arterias vertebrales Arteria basilar Pedúnculos cerebrales Lóbulo occipital Lóbulo occipital Cuarto ventrículo Tubérculos cuadrigéminos Identificar: - Arterias vertebrales - Arteria basilar - Carótida interna - Cornetes superiores - Senos maxilares - Cuarto ventrículo - Nervio óptico - Globo ocular - Celdillas etmoidales - Pedúnculos cerebrales - Tubérculos cuadrigéminos - Lóbulos occipitales

50 ? N Identificar: - Rinencéfalo - Cisura de Silvio
RM neuro N Identificar: - Rinencéfalo - Cisura de Silvio - Art. Cerebral anterior - Celdillas etmoidales - Seno sagital - Tercer ventrículo - Núcleo caudado - Núcleo lenticular - Tálamo - Ventrículo lateral (asta temporal) - Agujero de Monro

51 Ventrículo lateral (asta temporal)
Caso nR N Volver a cortes inferiores RM cráneo (T2) Celdillas etmoidales Núcleo caudado Rinencéfalo Núcleo lenticular Cisura de Silvio Art. Cerebral anterior Agujero de Monro Tercer ventrículo Tálamo Ventrículo lateral (asta temporal) Identificar: Seno sagital Seno sagital - Rinencéfalo - Cisura de Silvio - Art. Cerebral anterior - Celdillas etmoidales - Seno sagital - Tercer ventrículo - Núcleo caudado - Núcleo lenticular - Tálamo - Ventrículo lateral (asta temporal) - Agujero de Monro

52 ? N Identificar: 1 Médula espinal 2 Protuberancia 3 Hipófisis
RM neuro N Identificar: 1 Médula espinal 2 Protuberancia 3 Hipófisis 4 Tronco de encéfalo 5 Cerebelo 6 Tálamo 7 Seno frontal 8 Seno esfenoidal 9 Cuerpo calloso 10 Tentorio 11 Clivus 12 Tercer ventrículo

53 (corte en la línea media)
Caso nR N Ir a otro corte RM cráneo sagital T1 (corte en la línea media) 7 9 12 6 4 10 11 3 8 2 5 1 Identificar: 1 Médula espinal 2 Protuberancia 3 Hipófisis 4 Tronco de encéfalo 5 Cerebelo 6 Tálamo 7 Seno frontal 8 Seno esfenoidal 9 Cuerpo calloso 10 Tentorio 11 Clivus 12 Tercer ventrículo

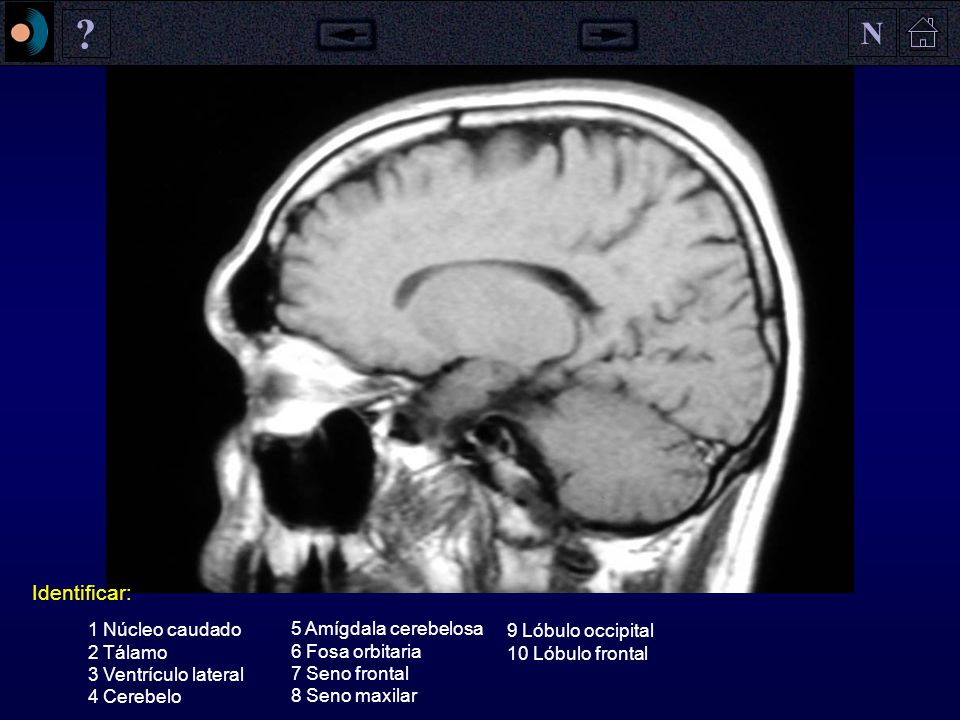

54 ? N Identificar: 1 Núcleo caudado 2 Tálamo 3 Ventrículo lateral
RM neuro N Identificar: 1 Núcleo caudado 2 Tálamo 3 Ventrículo lateral 4 Cerebelo 5 Amígdala cerebelosa 6 Fosa orbitaria 7 Seno frontal 8 Seno maxilar 9 Lóbulo occipital 10 Lóbulo frontal

55 (corte a varios cm de línea media)
Caso nR N Volver al corte anterior RM cráneo sagital T1 (corte a varios cm de línea media) 7 10 3 1 2 6 9 8 4 5 Identificar: 1 Núcleo caudado 2 Tálamo 3 Ventrículo lateral 4 Cerebelo 5 Amígdala cerebelosa 6 Fosa orbitaria 7 Seno frontal 8 Seno maxilar 9 Lóbulo occipital 10 Lóbulo frontal
