Microcontroladores.

Presentación del tema: "Microcontroladores."— Transcripción de la presentación:

1 Microcontroladores

2 Microcontroladores Introducción Arquitectura Memoria I/O Digital
Interrupciones I/O Analógica Timers/PWM Interfaces y Otros Periféricos

3 Introducción Uso de los microcontroladores
Microondas, Lavarropas, Televisores, ... Automóviles, aviones, barcos Teléfonos Automatización industrial Pequeños dispositivos ad-hoc ...

4 Introducción Ejemplo. Se quiere: Leer periódicamente una temperatura
Prender y apagar un calefactor Mostrar en un display la temperatura Permitir al usuario ajustar la temperatura Posibilidad de actualizar la funcionalidad con un interfase serie

5 Diseño discreto. Se requiere:
Introducción Diseño discreto. Se requiere: Un microprocesador 20 líneas de I/O (2 chips de 16 c/u) 1 Interfaz serie (1 chip) 1 Timer (1 chip) Memoria SRAM (para variables) Memoria Flash (para programa) Memoria EEPROM (para constantes)

6 Introducción Diseño discreto.

7 Introducción Diseño Integrado. ATmega16 (atmel)

8 Oferta de Microcontroladores
Estructurada por “familias” y “subfamilias”. Por ejemplo, cada familia tiene el mismo núcleo del procesador (su código será compatible): 8051,PIC,HC,ARM O son familias orientadas a la aplicación O por performance (de diferente tipo)

9 Introducción

10 Oferta de Microcontroladores

11 Oferta de Microcontroladores

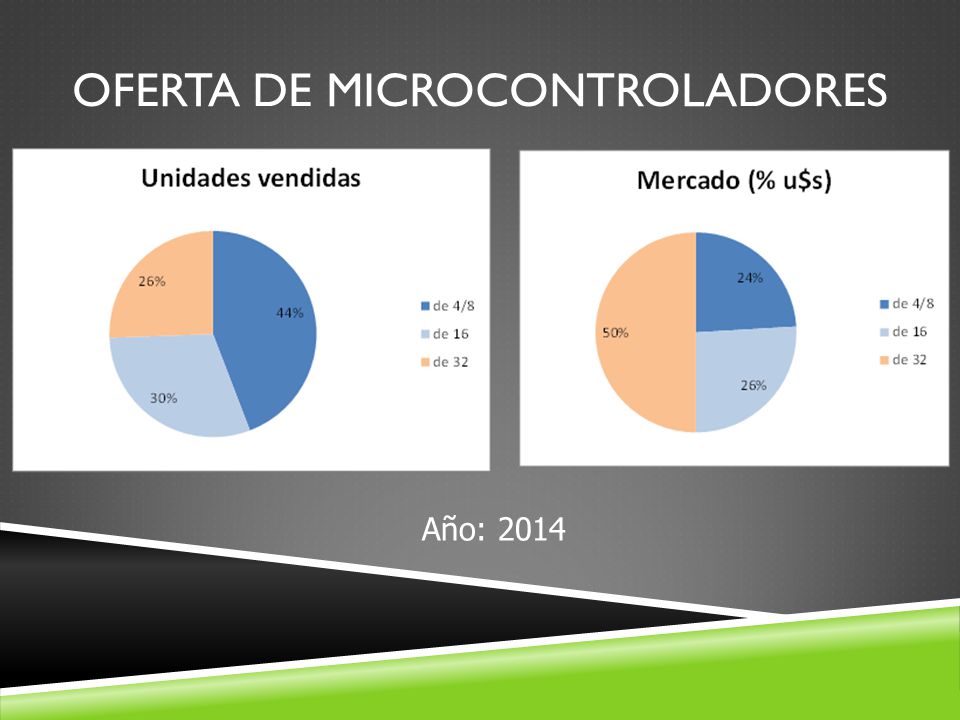

12 Oferta de Microcontroladores
Ver aquí el catálogo Año: 2014

13 Oferta de Microcontroladores

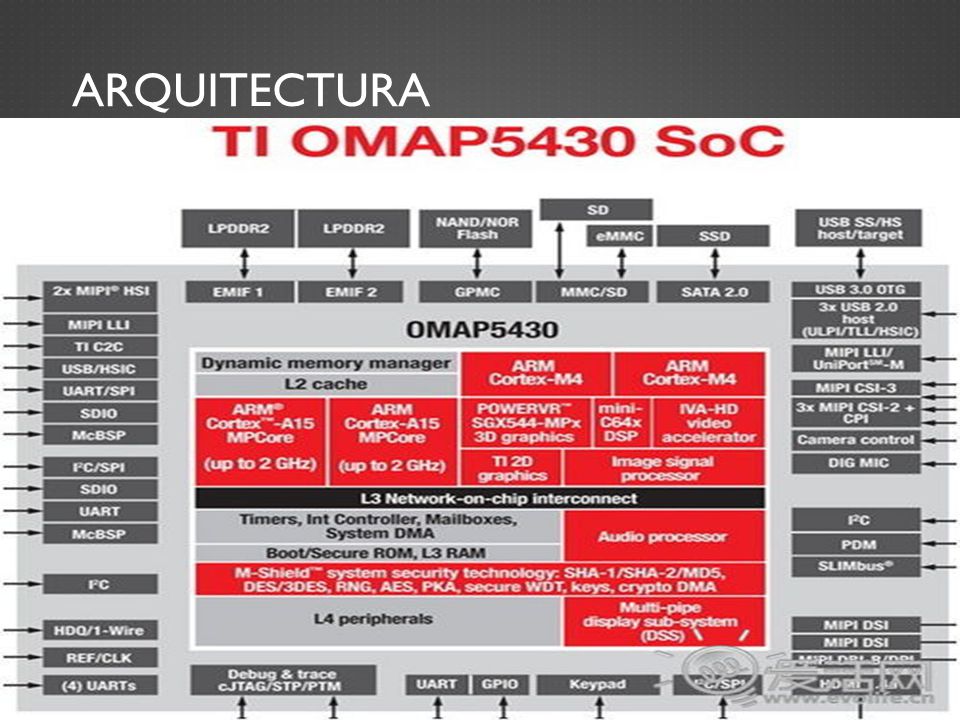

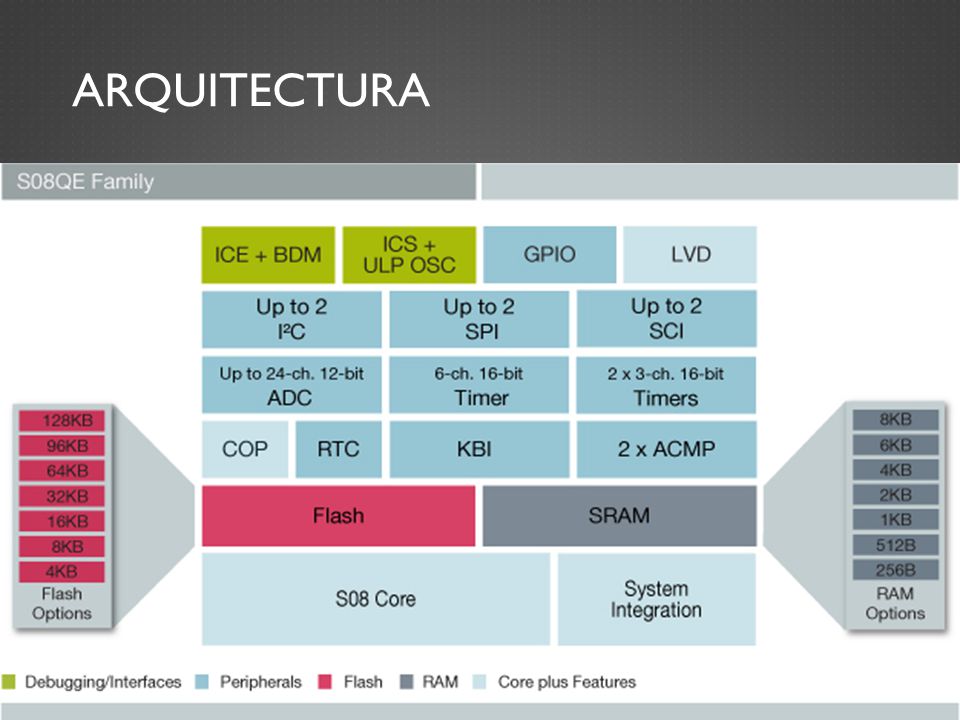

14 Arquitectura

15 Arquitectura

16 Arquitectura

17 Arquitectura

18 Arquitectura

19 Arquitectura: Procesador

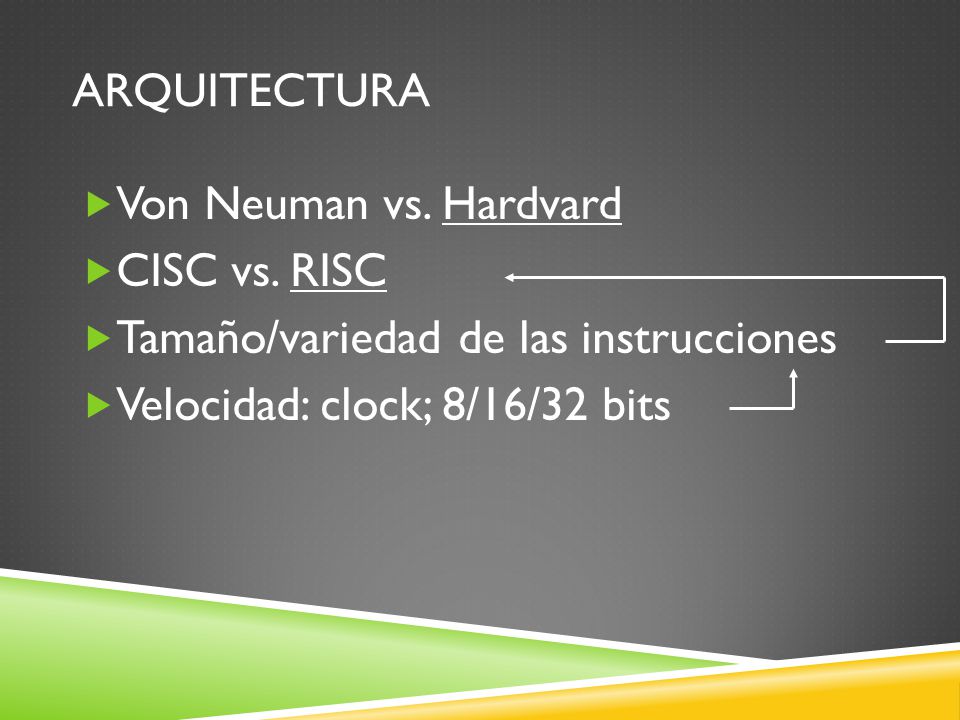

20 Arquitectura Von Neuman vs. Hardvard CISC vs. RISC Tamaño/variedad de las instrucciones Velocidad: clock; 8/16/32 bits

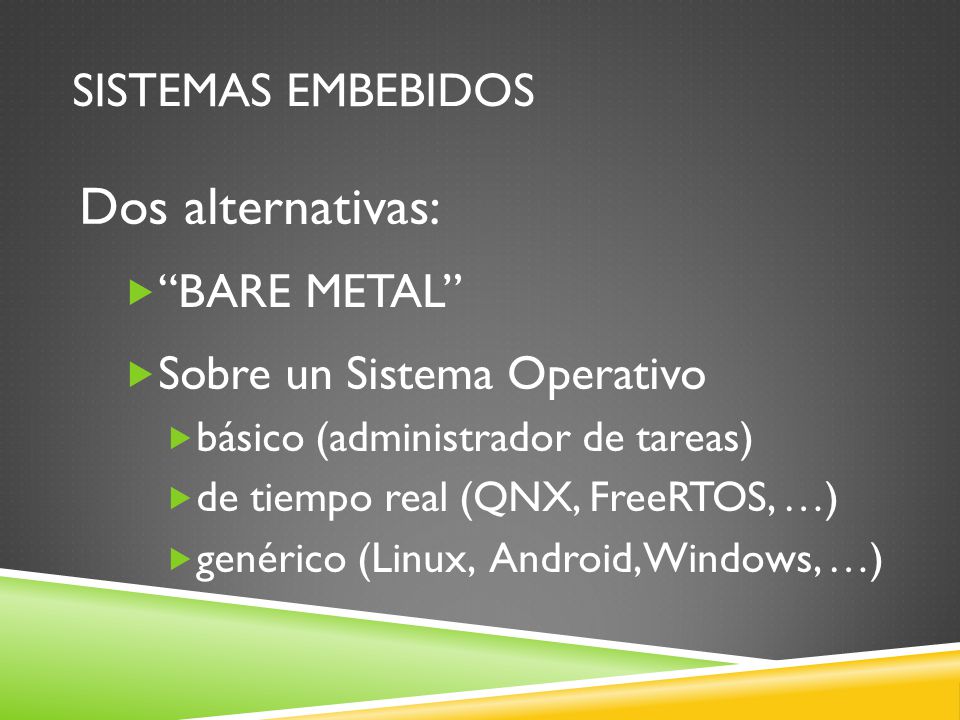

21 Dos alternativas: Sistemas embebidos “BARE METAL”
Sobre un Sistema Operativo básico (administrador de tareas) de tiempo real (QNX, FreeRTOS, …) genérico (Linux, Android, Windows, …)

22 Sistemas Embebidos: bootloading
Un”bootloader” es una pieza de código que se puede encargar de: Inicializar el harware en forma básica Cargar la aplicación o el sistema operativo en la memoria tomándolo de una flash, la red u otro medio no-volatile I Execution of the application Puede no haber “bootloader” o este estar implícito en el proceso de arranque de la CPU Puede haber “bootloaders” para completar el proceso de “bootloading”

23 Ejemplos de bootloading: x86
BIOS (ROM) Etapa 1 (512 bytes de algún dispositivo de almacenamiento) Etapa 2 (el bootloader propiemente dicho) El Sistema Operativo (Kernel del Filesystem)

24 Ejemplos de bootloading: ARM TI OMAP3 con LInux
ROM Code (en la CPU) X-loader / U-Boot 1 U-Boot 2 Linux Kernel Inicializa la RAM y trata de encontrar una imagen ejecutable en varios lugares y la carga en SRAM o RAM Toma el control del sistema completamente. (los “bootloaders” ya no existen) Corre en la SRAM, inicializa la DRAM, el controlador NAND or MMC y carga en la RAM la siguiente etapa y la ejecuta. Corre en la RAM. Inicializar algún harware (red,USB, etc.). Carga el kernel y lo ejecuta

25 Ejemplos de bootloading: MCS08- baremetal
De la hoja de datos: “… 3.3 Run Mode Run is the normal operating mode for the MC9S08LC60 Series. This mode is selected upon the MCU exiting reset if the BKGD/MS pin is high. In this mode, the CPU executes code from internal memory with execution beginning at the address fetched from memory at 0xFFFE:0xFFFF after reset. …”

26 Memoria Registros (memoria de corto plazo): Memoria de datos
Pequeña (relativamente) Almacenamiento temporario p/CPU Memoria de datos Relativamente Grande Almacena datos mientras el MCU funciona Memoria de programa De preferencia, mantiene el programa incluso con el MCU apagado.

27 Memoria: Tipo físicos

28 Memoria S/DRAM: sin limite de escrituras
EEPROM: ciclos de borrado Flash: ciclos de borrado

29 Memoria: Direccionamiento
Separado: Cada tipo físico se direcciona por separado (por ejemplo, usando diferentes registros índices) Hay direcciones repetidas Contínuo: Se accede siempre igual y la logica interna accede a la memoria que corresponde No hay direcciones repetidas

30 Memoria: Direccionamiento
Separado

31 Memoria: Direccionamiento
Continuo

32 Memoria: ejercicio For (i=100;i>=0;i--)
Inadvertidamente i es almacenada en EEPROM Inadvertidamente i esta implementada como unsigned Como la EEPROM es lenta, cada iteración lleva, digamos, 10 ms ¿Que pasa al conectar el MCU?: el programa se cuelga Me doy cuenta, digamos, a los 10 segundos Empiezo a “debuggear” el programa (pero no apago el MCU) ¿En cuanto tiempo me quedo sin microcontrolador?

33 Entrada/Salida digital

34 Digital I/O Implementadas por pines de conexión directa al exterior:
Los MCU tienen en general de 8 a 32 pines (o más). Se agrupan en “ports” de a 8 pines. En general, los pines se pueden configurar como entrada o salida La lógica puede ser positiva o negativa. Los pines pueden tener otras funciones alternativas.

35 Digital I/O pin 1 del port B Módulo de Interrupción 1 - entrada 5
Pin Tx de puerto serie Conversor AD canal 5

36 Digital I/O Los pines se controlan mediante 3 registros:
Data Direction Register (DDR): hay uno por cada puerto y cada bit determina la dirección de un pin. Port Register (PORT): uno por cada puerto y cada bit controla el estado del puerto (si es de salida) Port Input Register (PIN): uno por cada puerto y cada bit da el estado de su respectivo pin, esté este configurado como entrada o salida.

37 Digital I/O (del manual de referencia del MCU)

38 Digital I/O

39 Digital I/O

40 Digital I/O bit 7 bit 0 Ejemplo: 1 0 0 0 0 0 0 0
PTBDD = 0x80; // initialize PTB7 as output PTBD = 0; // initialize PTB to 0 PTBD_PTBD7 = ~PTBD_PTBD7; // invert the output

41 Digital I/O PORT Register: de preferencia debe escribirse con operaciones de escritura de bit, si estan disponibles Caso contrario usar : Read-Modify-Write con cuidado.

42 Digital Input La entrada se muestrea con cada pulso (flanco ascendente normalmente) del clock, lo que ocasiona “metaestabilidad”:

43 Digital Input Normalmente incorporan un Schmitt-trigger.
Para reducir la “metaestabilidad” se introducen “sincronizadores”

44 Digital Input Cancelación de ruidos
Resistencias de pull-up/down en las entradas: puede (debe) programarse su conexión/desconexión (a veces mediante el registro PORT).

45 Digital Output Apenas el DDR setea un pin como salida, el MCU excita el pin de acuerdo al contenido del registro PORT correspondiente. Cuidado con los cortocircuitos Orden de seteo de DDR y PORT

46 Protección de entradas y salidas
Conexión directa: problemas habituales Aislación galvánica

47 interrupciones

48 Interrupciones Un programa sin uso de interrupiones (polling):
¿inconvenientes?

49 Interrupciones Con interrupciones: Pueden no existir

50 Interrupciones Las interrupciones se generan cuando cambia un “estado”. Permiten la reacción ante eventos Restricciones de tiempo real Polling vs. Interrupts Interrupt Service Routine (ISR)

51 Interrupciones Control de Interrupciones
Interrupt Enable (IE): bit que se setea para habilitar al controlador que llame a la ISR cuando se produce el evento. Interrupt Flag (IF): lo setea el MCU cuando se produce el evento. Se limpia automatica o manualmente. Interrupt mode (IM): mas de un bit para indicar si la interrupcion se produce por flanco ascendente, descendente, , etc. Global Interrupt Enable.

52 Control de Interrupciones
Inhabilitar las interrupciones no implica perder eventos. Cuidado al limpiar la IF Normal Interrupts and NMI

53 Interrupciones Interrupt Vector Table: es una tabla donde se indica para cada interrupción en donde se encuentra la ISR que la atiende. Puede contener la dirección de la primera instrucción de la ISR respectiva o una instrucion jump (JSR) a la ISR (depende el MCU)

54 Interrupciones: IVT En el Atmega128 (Atmel):

55 MC9S08QG8 (Freescale)

56 Interrupciones Prioridades: fijas o variables
Dentro de una ISR se puede establecer cuales interrupciones se permiten (sin hacerlo “a mano” vía los IE) Cancelación de ruidos Eventos internos

57 Interrupciones Pasos que ocurren ante una interrupción:
MCU setea la IF (esté o no habilitada la interrupción) Se termina la instrucción en curso o si el MCU está en estado “sleep”, se despierta. Se identifica la ISR considerando los IE y la interrupcion de mas alta prioridad (si hay mas de un IF seteado). Se llama a la ISR (... y ya pasó un tiempito)

58 Interrupciones Ejemplo:
El controlador de interrupciones 1 (KBI1) tiene 8 entradas conectadas a determinados puertos KBI1P2

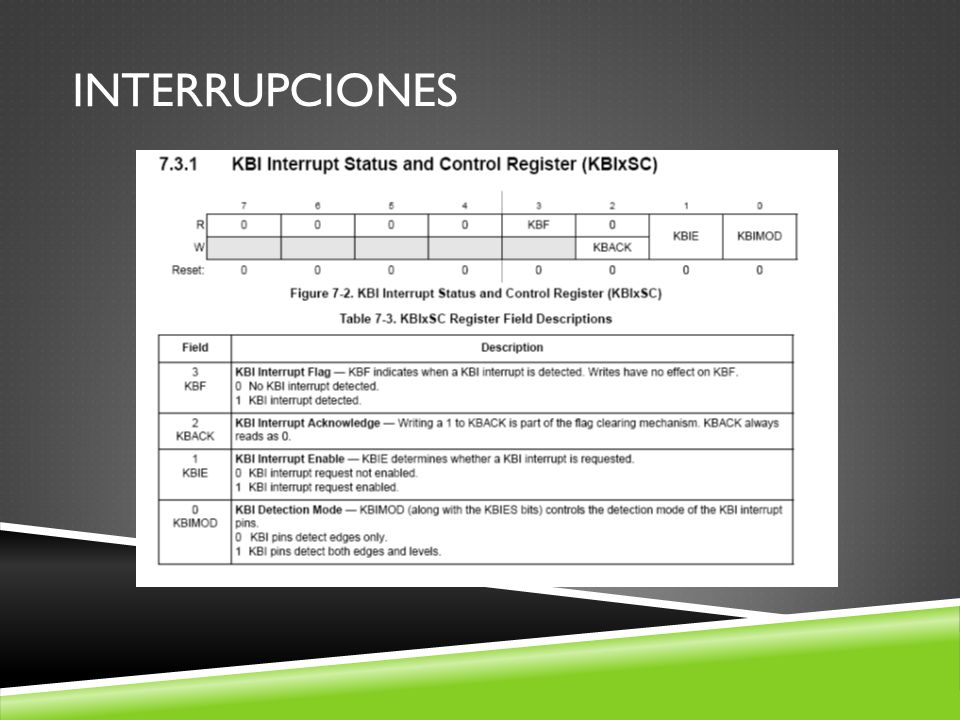

59 Interrupciones dirección mnemónicos de funcion de cada bit
Registros de control (ubicación en la memoria) Son 3 dirección mnemónicos de funcion de cada bit

60 Interrupciones

61

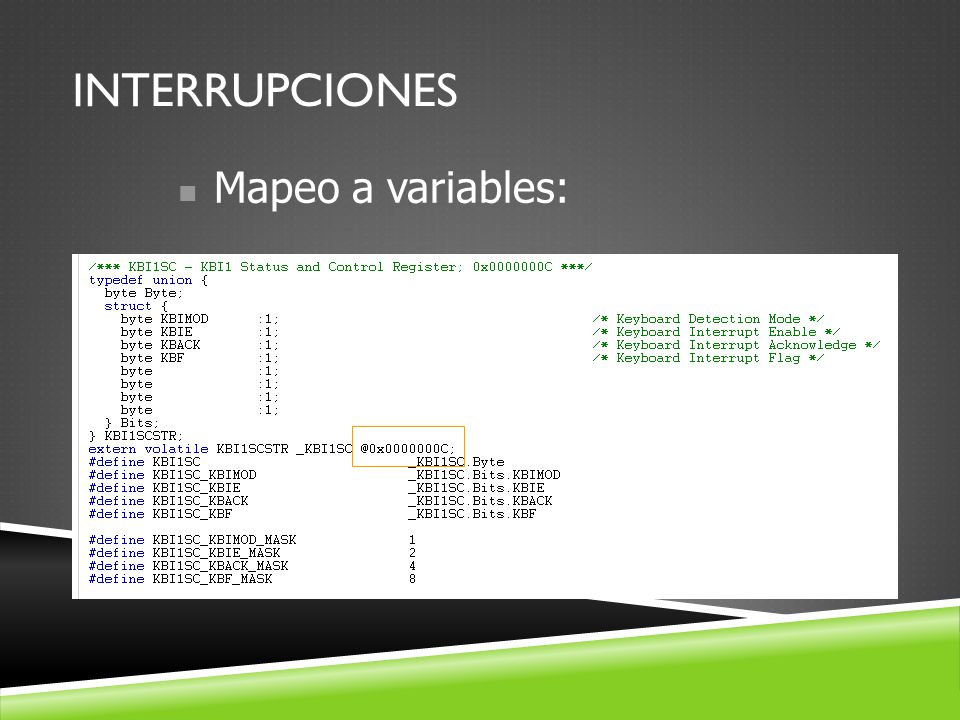

62 Interrupciones Mapeo a variables:

63 Interrupciones Ejemplo inicialización: void InitKBI() { /*KBI1 Init*/
KBI1SC_KBIE = 0; // Mask KBI1 interrupts KBI1ES_KBEDG3 = 0; // KBI1P3 internal pull-up, falling edge/low level KBI1ES_KBEDG2 = 0; // KBI1P2 internal pull-up, falling edge/low level KBI1PE_KBIPE3 = 1; // Enable KBI1P3 interrupts KBI1PE_KBIPE2 = 1; // Enable KBI1P2 interrupts KBI1SC_KBIMOD = 0; // Detect edges only KBI1SC_KBACK = 1; // Clear possible false interrupts KBI1SC_KBIE = 1; // Enable KBI1 interrupts } //end InitKBI

64 Interrupciones Atención de la interrupción

65 Interrupciones Alternativa:
Calificador: dice que la función es una subrutina de interrupción Número de vector que debe atender esta rutina Alternativa: Se le puede definir al linker (archivo .prm) que guarde la direccion de la funcion directamente: VECTOR ADDRESS 0xFFDA KBIx-ISR Y entonces la sintaxis queda: interrupt void KBIx_ISR(void) { ...

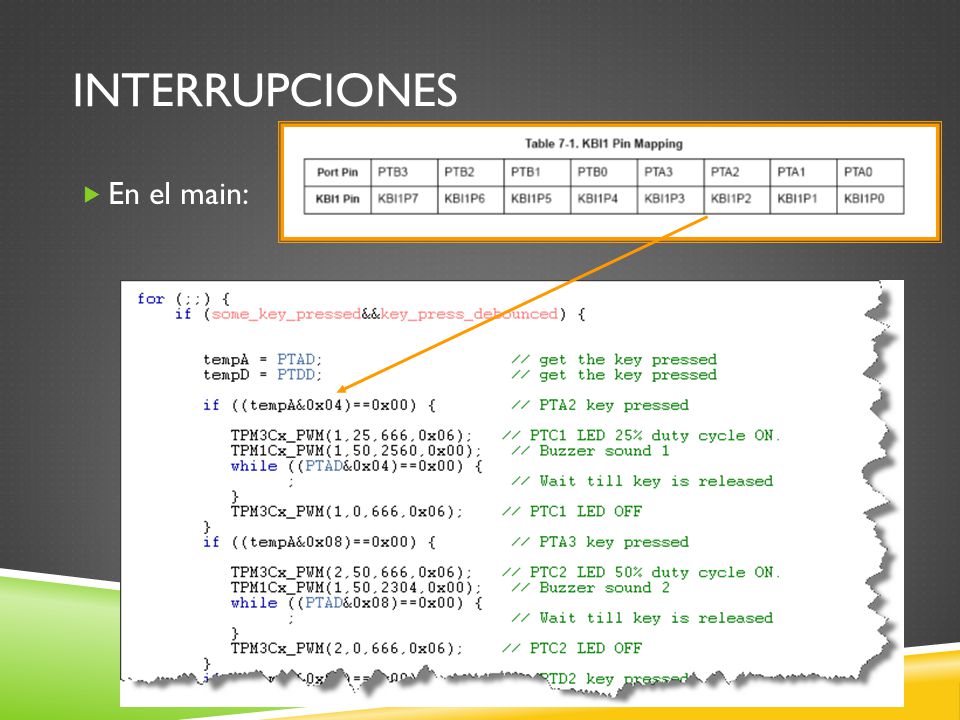

66 Interrupciones En el main:

67 Interrupciones

68 Interrupciones Polling vs. Interrupts
Siempre hay que analizar la situación puntual, pero en general, usar interrupciones cuando: Los eventos son infrecuentes Hay mucho tiempo entre eventos El cambio de estado es importante Quiero detectar impulsos cortos Hay eventos generados por hardware (no hay rebotes o picos) Hay muy poco para hacer así que conviene estar en modo sleep

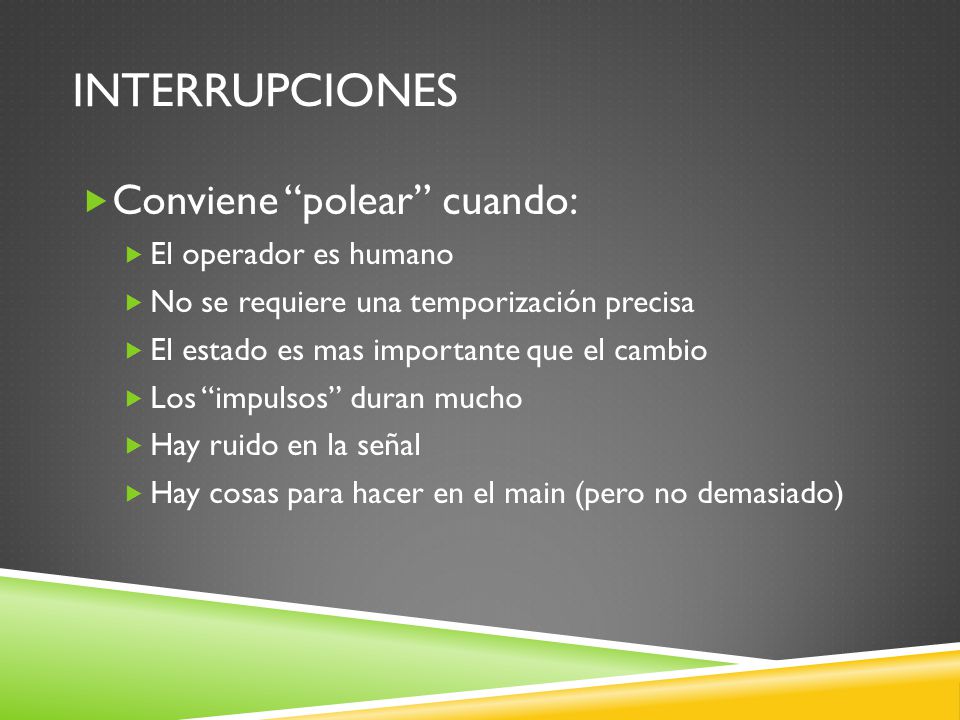

69 Interrupciones Conviene “polear” cuando: El operador es humano
No se requiere una temporización precisa El estado es mas importante que el cambio Los “impulsos” duran mucho Hay ruido en la señal Hay cosas para hacer en el main (pero no demasiado)

70 Microcontroladores I/O Analógica Introducción Arquitectura Memoria
I/O Digital Interrupciones I/O Analógica Timers/PWM Interfaces y Otros Periféricos

71 Entrada/Salida analogica

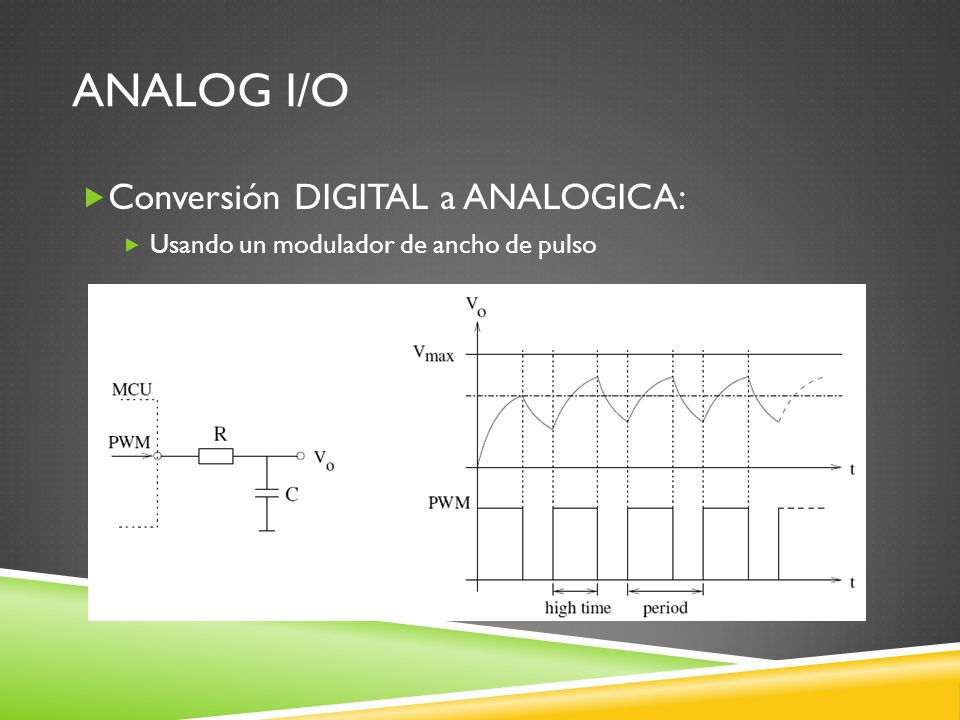

72 Analog I/O Conversión DIGITAL a ANALOGICA:
Usando un modulador de ancho de pulso

73 Conversión DIGITAL a ANALOGICA:
REPASO Por redes del tipo R-2R. Para r bits sería:

74 Conversión DIGITAL a ANALOGICA:
REPASO Por redes del tipo R-2R. Para r bits sería:

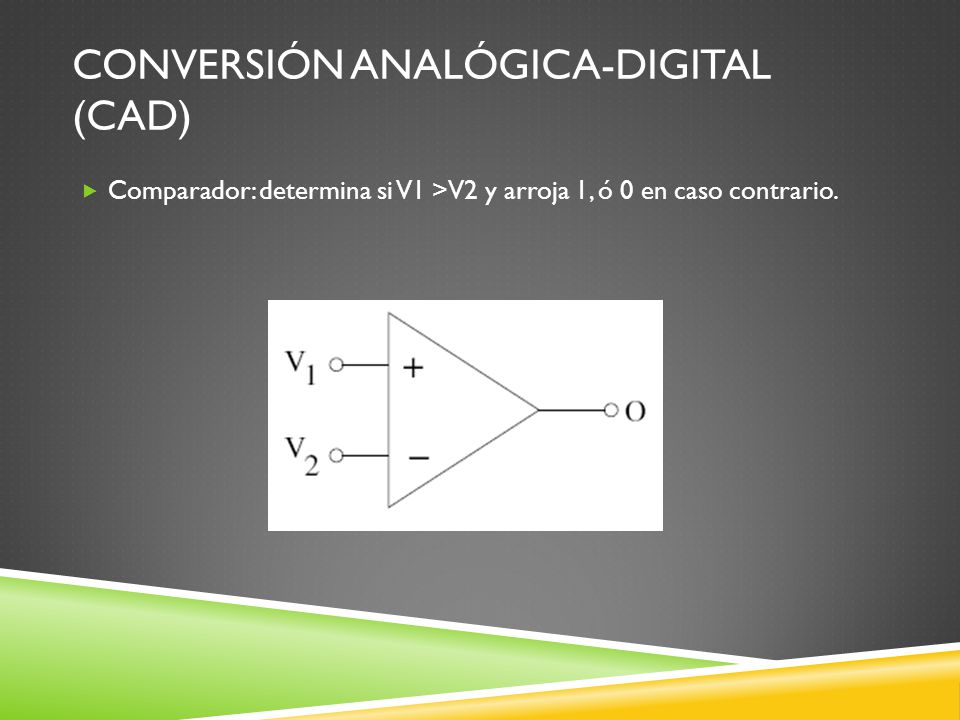

75 Conversión Analógica-Digital (CAD)
Comparador: determina si V1 >V2 y arroja 1, ó 0 en caso contrario.

76 Conversión Analógica-Digital (CAD)
Conversión de valor Codificación Muestreo

77 Conversión Analógica-Digital (CAD)
La velocidad de muestreo determina la máxima frecuencia posible de muestrear (fmax<fs/2). Además, hay que tener en cuenta el tiempo que puede llevar la conversión. Y como la conversión lleva tiempo: para asegurar la estabilidad se usa una etapa de retención (sample- hold)

78 Conversión Analógica-Digital (CAD)
Directa (flash): muy rápida (1 bit time); muy cara Este modo de conversión rápido es utilizado en algunos MCU y por lo general, no hay mas de 1 o 2 canales “rápidos”.

79 Conversión Analógica-Digital (CAD)
Seguidor (tracking): muy lenta (2r bit times) y variable; barata.

80 Conversión Analógica-Digital (CAD)
Aproximaciones sucesivas: velocidad media y fija en r+1 Este es el modo mas utilizado

81 Conversión Analógica-Digital (CAD)
Control del CAD Tensión de Referencia Entrada Salida (registro) Start Conversion Conversion Complete Habilitación

82 Conversión Analógica-Digital (CAD)
Los MCU pueden tener varios CADs, con normalmente de 8 a 12 bits de precisión. Cada CAD puede atender hasta16 o más entradas (canales). Los canales se multiplexan (aumentan los tiempos). Autoincremento: al leer un canal, se pasa al siguiente y se efectúa un SC automáticamente. Existe el “modo contínuo” y de disparos sucesivos mediante el RTC Una conversión puede “dispararse” por eventos como un timer, una variación de una entrada digital o una señal externa.

83 CAD: Ejemplo de características en un MCU
Linear successive approximation algorithm with 12 bits resolution. Up to 28 analog inputs. Output formatted in 12-, 10- or 8-bit right-justified format. Single or continuous conversion (automatic return to idle after single conversion). Configurable sample time and conversion speed/power. Conversion complete flag and interrupt. Input clock selectable from up to four sources. Operation in wait or stop3 modes for lower noise operation. Asynchronous clock source for lower noise operation. Selectable asynchronous hardware conversion trigger. Automatic compare with interrupt for less-than, or greater-than or equal-to, programmable value.

84 CAD: Ejemplo de implementación en un MCU
Estado, control y configuración reloj multiplexor comparador

85 CAD: Ejemplo de un registro de configuración
Ver hoja de datos del MC9S08QE128

86 0 1 0 0 0 1 0 0 // Configures ADC peripheral (ADC clock = 6.25MHz)
// Bus clock as clock source, 12-bit conversión and divisor=4 ADCCFG = 0x44;

87 Conversión Analógica-Digital

88 Conversión Analógica-Digital

89 TIMERS / PWM

90 Timers Son contadores que suben o bajan con cada pulso de reloj.
El valor actual se lee de un registro o se setea en el mismo. Cuidado al acceder a timers con longitud de registro mayor a la palabra del MCU

91 Timers Los timers generalmente generan una interrupción cuando hacen overflow Esto sirve para generar señales o eventos peródicos (con acotada precisión) Pueden tener una señal de clock independiente del MCU. Con ella se incrementa la cuenta.

92 Timers Prescaler Es otro contador (de 8 o 10 bits) que trabaja contra el clock y produce una salida que es la que entra al timer. Se logra una extension de tiempos a medir por la division del prescaler. Ejemplo: 8 bit timer, clock de 1 Mhz -> cuenta máxima 255 uS con una resolución de 1 uS 8 bit timer, clock de 1 Mhz, prescaler en > cuenta máxima 260 ms con una resolución de 1 ms.

93 Timers Otras fuentes de cuenta: Timestamp (input capture)
Pulsos externos Cristal externo: generlamente de KHz que implementa otro RTC independiente en el MCU Timestamp (input capture) Puede setearse un evento para que automáticamente se copie el valor del contador en un registro de captura. Ejemplo: cuando un comparador cambia, tomar la cuenta. Disparo de salida (output compare) Se setea el timer una cuenta y cuando se alcanza, automáticamente se levanta una salida, o similar.

94 Timers

95 Timers Este timer es muy versátil y trabaja tambien como PWM
Ejemplo de registros (un solo timer) Este timer es muy versátil y trabaja tambien como PWM

96

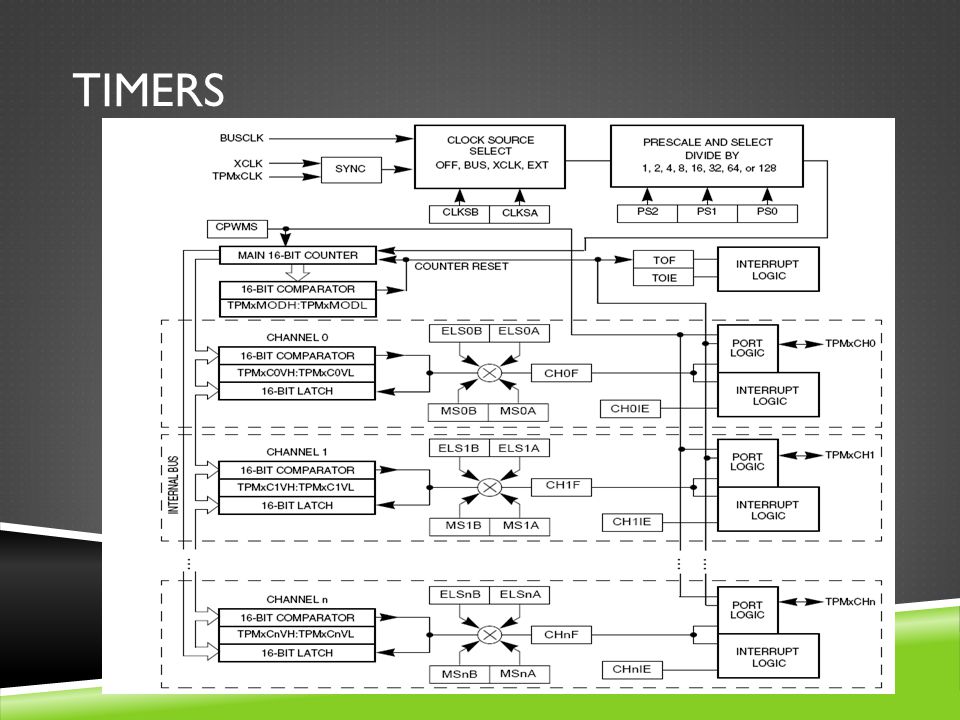

97 Timers

98 Timers

99 Timers Ejemplo de uso simple: Clock=BUSclk=>8 Mhz

100 Modulación de Ancho de Pulso (PWM)
Es un timer que genera una señal periódica de salida con período y ciclo de trabajo configurables

101 Modulación de Ancho de Pulso (PWM)
Además de su uso como CDA, los PWM se usan para controlar ABS en autos, niveles de iluminación en LCDs, control de motores, etc.

102 Timers y PWM

103 Introducción a los Microcontroladores
Arquitectura Memoria I/O Interrupciones Timers Interfaces y Otros Periféricos

104 Interfaces y Otros Periféricos
SCI (UART) Generalmente los módulos generan interrupciones (fin de transmisión, recepción, etc.) De las SCI del MCU se pueden generar con componentes externos interfases físicas RS232, RS422, RS485, etc. USART (sincrónica) Agrega un hilo para sincronismo, el cual es generado por una de las partes Si se usa como UART, el pin se puede usar como I/O

105 Interfaces y Otros Periféricos
Comunicación serie asincrónica: SCI (UART) Provee una (o mas) interfaces de comunicación asincrónica serie (UART) por medio de dos hiloas (Tx y Rx) Parámetros comunes: full o half duplex, data bits, parity bits, stop bits, baud rate

106 SCI Muestreo del receptor

107 SCI Baud Rate = BUSCLK/(16XBR) Configuración y control Estado
Dato a transmitir o recibido (dos registros)

108 Comunicación serie asincrónica Interfaces Físicas para SCI
Interface EIA RS-232 Hasta 25 v Hasta -25 v

109 Comunicación serie asincrónica
Interface EIA RS-232 Cableado: de 3 a 10 hilos Longitud máxima por standard: 15m o 2500 pF Susceptible al ruido Baud Rate (bps) Longitud (aprox.) 56000 2,5 38400 3,7 19200 7,5 9600 15 4800 30 2400 60

110 Comunicación serie asincrónica
Interface EIA RS-422 / 485 Transmisión diferencial (líneas balanceadas) Distancia: hasta 1200 ma y hasta 10 Mbps EIA-422: simple multi-drop: sólo un driver y hasta 10 receptores EIA-485: multi-point hasta 32 tranceivers en la línea (a veces hasta 128).

111 Comunicación serie asincrónica
Circuito RS-422

112 Comunicación serie asincrónica
Circuito RS-485 half duplex

113 Comunicación serie asincrónica
Configuración RS-485 full duplex

114 Comunicación serie asincrónica
Configuración RS-485 Master/Slave

115 Interfaces y Otros Periféricos
SPI (Serial Peripheral Interface bus) de Motorola Full duplex (un bit por bit-time) Para comunicación serie mediante 4 hilos basada en master- slave MOSI: Master Out – Slave In MISO: Master In – Slave out SCK: System Clock, generado por el master SS: Slave select.. Velocidad de decenas de megabits/s. Distancia de algunos centímetros a algunos metros. Protocolo en general dependiente de cada esclavo (intercambio de tramas)

116 SPI (Serial Peripheral Interface)

117 SPI (Serial Peripheral Interface)
Conexión independiente y daisy chained de esclavos SS: Slave select. Si hay mas de una linea, con un decodificador externo se pueden atender 2n slaves

118 SPI (Serial Peripheral Interface)

119 SPI (Serial Peripheral Interface)

120 SPI (Serial Peripheral Interface)
Ejemplo de protocolo de lectura simple de un acelerómetro digital

121 Interfaces y Otros Periféricos
IIC (I2C - Inter-IC bus) de Phillps/NXP Bus sincrónico half duplex de dos hilos: SCL y SDA Opera en modo master-slave, (permitiendo múltiples masters, con detección de colisiones). No hay límites al numero de dispositivos a conectar (capacidad total en el bus < 400pF)

122 IIC (I2C - Inter-IC) IIC (I2C - Inter-IC bus) de Phillps/NXP
Orientado a 8 bits Opera mediante el intercambio de tramas en distancias cortas. De 100 Kbps hasta 3.4 y 5 Mbps, Cada nodo (uno debe ser master, por lo menos) tiene una dirección UNICA de 7 o 10 bits Rol temporal Rol temporal

123 IIC (I2C - Inter-IC)

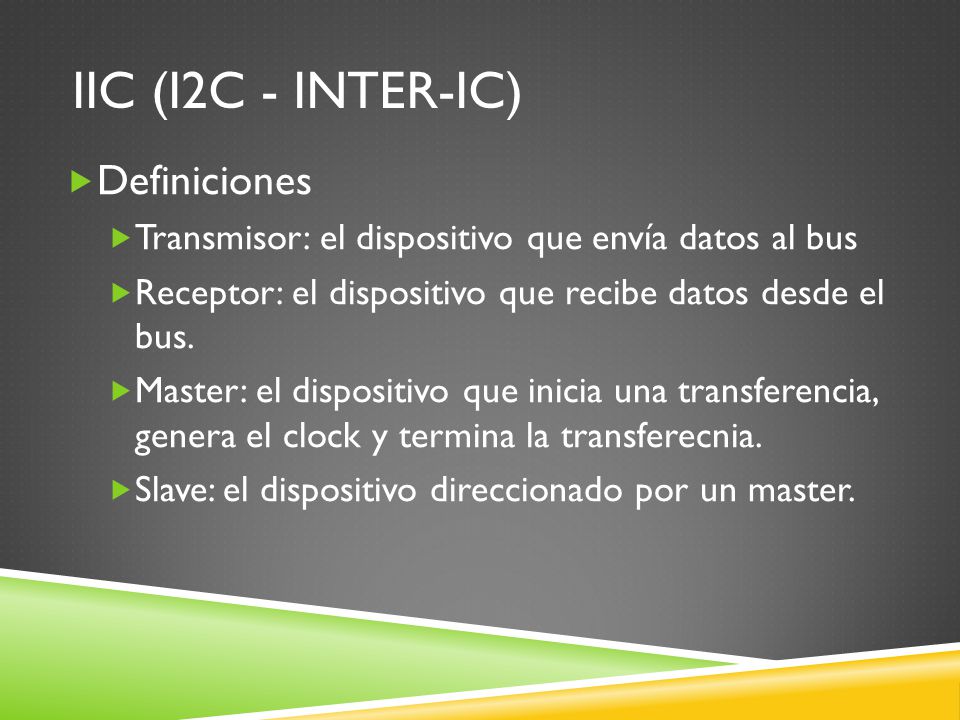

124 IIC (I2C - Inter-IC) Definiciones
Transmisor: el dispositivo que envía datos al bus Receptor: el dispositivo que recibe datos desde el bus. Master: el dispositivo que inicia una transferencia, genera el clock y termina la transferecnia. Slave: el dispositivo direccionado por un master.

125 IIC (I2C - Inter-IC) Ejemplo de modo de trabajo
Supongamos que el microcontrolador A quiere enviarle informacion al B el microcontrolador A (master), direccion al B (slave) el microcontrolador A (master-transmisor), envía datos al B(slave- receptor) el microcontrolador A termina la transferencia. Si el microcontrolador A quiere recibir información del B el microcontrolador A (master) direcciona al B (slave) el microcontrolador A (master-receptor) recibe datos de B el microcontrolador A termina la transferencia Ver codigo de ejemplo

126 Interfaces y Otros Periféricos
One-Wire de Dallas Semiconductor (Maxim) Solo un cable: datos (incluso sin alimentación) Orientado al bit con velocidad de 15Kbps Se usan GIO pins que puedan ser “open drain” USB Componentes (roles): Host y Device (hubs y function) 4 hilos (V(5v), Data+, Data-, Ground) De 1.5Mbps (USB1.0) a 10Gbps (USB3.1) Ethernet Implementación de 10/100/1000* Ethernet MAC con PHY Para conexiones a redes de area local estándar CAN (Controller Area Network) de Bosh y Flexcan Originalmente diseñado para su uso en automoviles y ahora extendido a otras areas, permite la comunicación por bus en 1 Mbps hasta 40 m. mediante “broadcast”.

127 Interfaces y Otros Periféricos
Módulos de criptografía Stack TCP/IP (para módulos ethernet) IEEE Test Access Port (JTAG) DMA Timers QSPI (Queued SPI) EzPort, para programar la memoria flash interna desde flash externas en forma directa LCD controllers ...

128 Interfaces y Otros Periféricos

129 Otras características
RTC (Real Time Counters) Watchdog Consumo: reduccion de tensión, frecuencia y modo sleep Reset, POR y BOR External, Internal (software) Reset Keyboard interrupts

130 Arquitectura

131

132 MC9S08LC60

133 MCF52235
