1 Presentación CONMUTACIÓN TELEFÓNICA Realizada por: ASM©

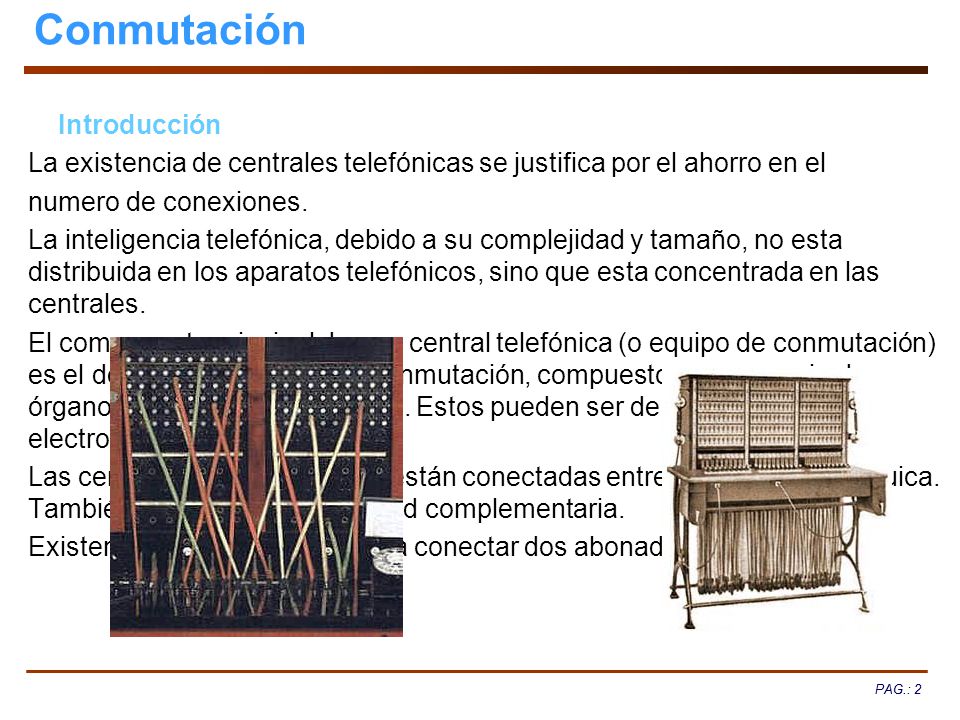

2 Conmutación Introducción
La existencia de centrales telefónicas se justifica por el ahorro en el numero de conexiones. La inteligencia telefónica, debido a su complejidad y tamaño, no esta distribuida en los aparatos telefónicos, sino que esta concentrada en las centrales. El componente principal de una central telefónica (o equipo de conmutación) es el denominado equipo de conmutación, compuesto por una serie de órganos automáticos y circuitos. Estos pueden ser de naturaleza electromecánica o electrónica. Las centrales de conmutación están conectadas entre sí de forma jerárquica. También disponemos de una red complementaria. Existen diferentes caminos para conectar dos abonados entre sí. PAG.: 2

3 Iniciación a la conmutación
Al equipo de conmutación de una central se conectan: Abonados (líneas de abonados) Enlaces (Circuitos de unión con otras centrales)

4 INICIACION A LA CONMUTACION, AB0NADOS Y ENLACES
Los enlaces son circuitos individuales de unión entre centrales; una sección directa o una sección final no es mas que un conjunto de enlaces, al que también se conoce como RUTA entre ambas centrales. Por un enlace concreto y en un instante determinado, solo puede cursarse una comunicación. Conmutación de Circuitos Cuando un usuario o computadora hacen una llamada telefónica, el equipo de conmutación del sistema telefónico busca una trayectoria física de "cobre"(lo que incluye la fibra y la radio) que vaya desde el teléfono propio al del receptor. En la figura una vez que se ha establecido una llamada, existe una trayectoria dedicada entre ambos extremos y continuará existiendo hasta que termine la llamada

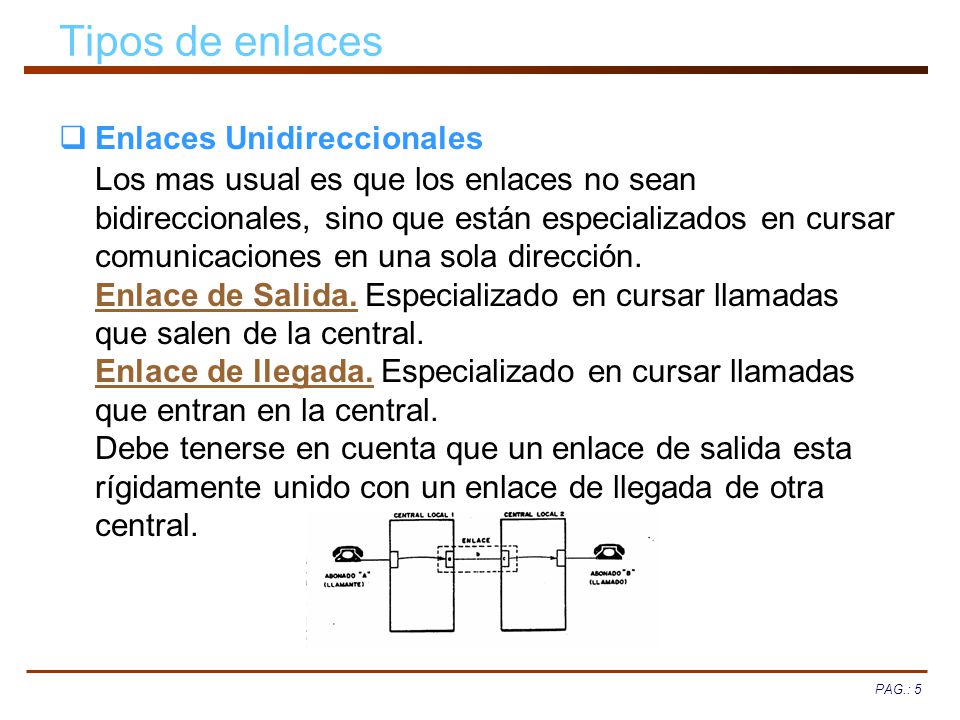

5 Tipos de enlaces Enlaces Unidireccionales Los mas usual es que los enlaces no sean bidireccionales, sino que están especializados en cursar comunicaciones en una sola dirección. Enlace de Salida. Especializado en cursar llamadas que salen de la central. Enlace de llegada. Especializado en cursar llamadas que entran en la central. Debe tenerse en cuenta que un enlace de salida esta rígidamente unido con un enlace de llegada de otra central.

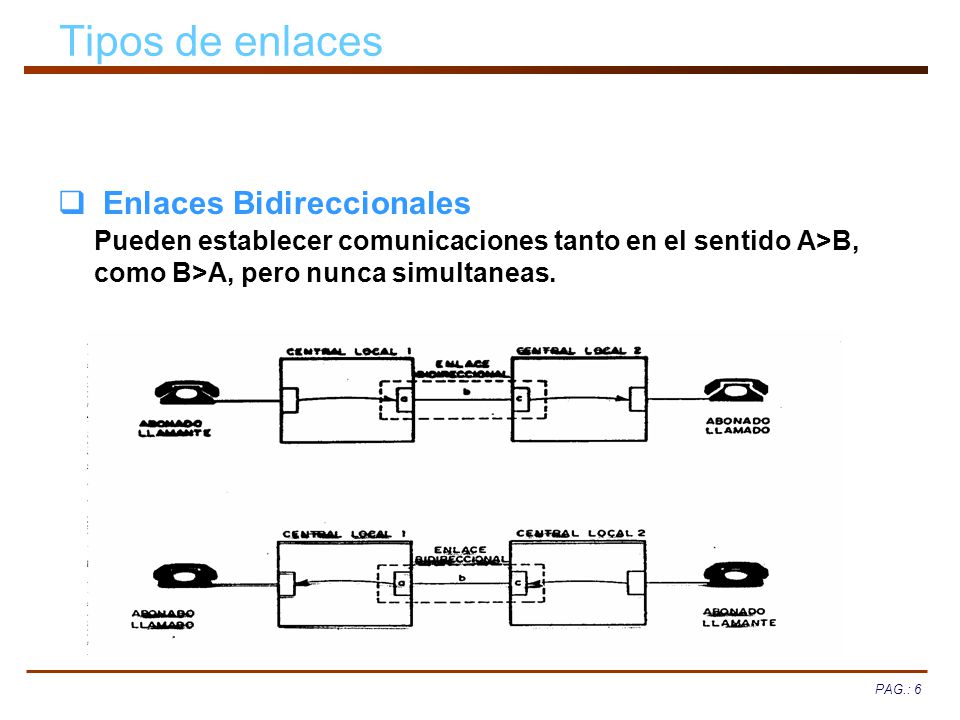

6 Tipos de enlaces Enlaces Bidireccionales Pueden establecer comunicaciones tanto en el sentido A>B, como B>A, pero nunca simultaneas.

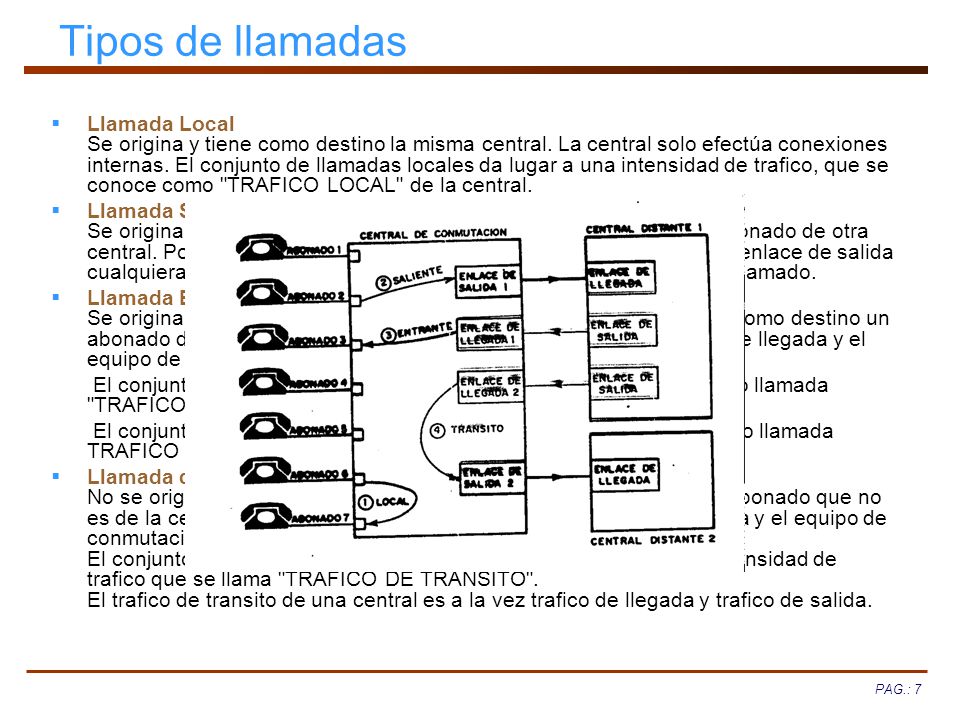

7 Tipos de llamadas Llamada Local Se origina y tiene como destino la misma central. La central solo efectúa conexiones internas. El conjunto de llamadas locales da lugar a una intensidad de trafico, que se conoce como "TRAFICO LOCAL" de la central. Llamada Saliente Se origina por un abonado de la central, pero esta destinada a un abonado de otra central. Por tanto el equipo de conmutación unirá al abonado con un enlace de salida cualquiera, que encaminen la llamada hacia la central de l abonado llamado. Llamada Entrante o de Llegada Se origina por un abonado que no pertenece a la central, pero tiene como destino un abonado de la misma. Por tanto la llamada aparecerá en un enlace de llegada y el equipo de conmutación unirá al mismo con el abonado llamado. El conjunto de llamadas salientes da lugar a una intensidad de trafico llamada "TRAFICO DE SALIDA". El conjunto de llamadas entrantes da lugar a una intensidad de trafico llamada TRAFICO DE LLEGADA". Llamada de Transito No se origina por un abonado de la central y tiene como destino un abonado que no es de la central. Por tanto la llamada aparece en un enlace de llegada y el equipo de conmutación la conecta a un enlace de salida. El conjunto de las llamadas de transito de una central origina una intensidad de trafico que se llama "TRAFICO DE TRANSITO". El trafico de transito de una central es a la vez trafico de llegada y trafico de salida.

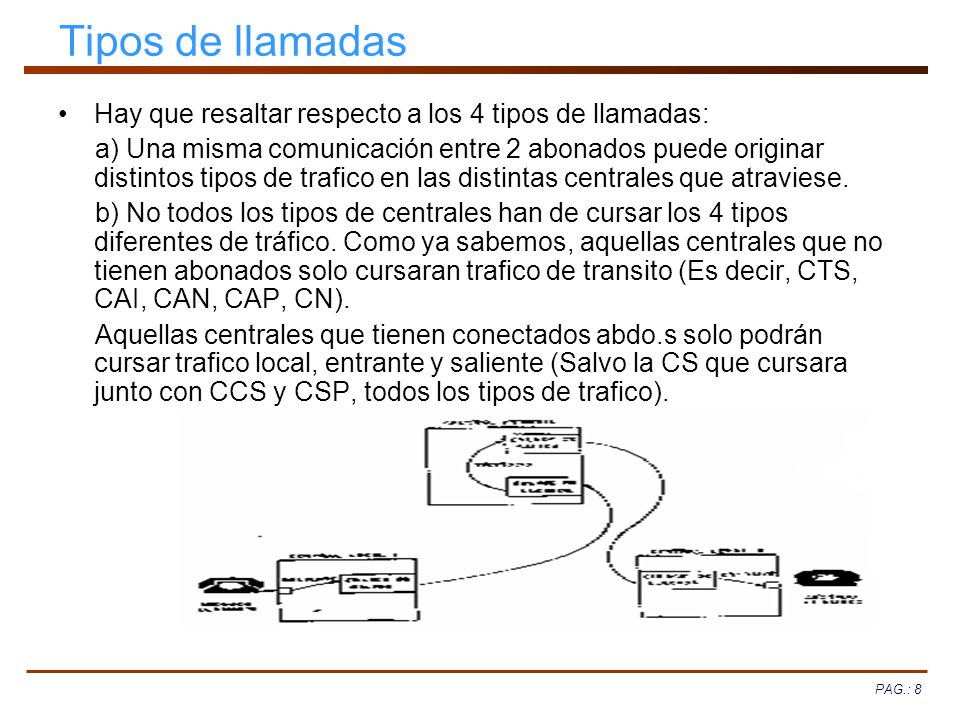

8 Tipos de llamadas Hay que resaltar respecto a los 4 tipos de llamadas:
a) Una misma comunicación entre 2 abonados puede originar distintos tipos de trafico en las distintas centrales que atraviese. b) No todos los tipos de centrales han de cursar los 4 tipos diferentes de tráfico. Como ya sabemos, aquellas centrales que no tienen abonados solo cursaran trafico de transito (Es decir, CTS, CAI, CAN, CAP, CN). Aquellas centrales que tienen conectados abdo.s solo podrán cursar trafico local, entrante y saliente (Salvo la CS que cursara junto con CCS y CSP, todos los tipos de trafico).

9 RED DE CONEXION La Red de Conexión comprende el conjunto de órganos y circuitos, que constituyen el soporte físico de la comunicación. En esta red se conectan los abdo.s y enlaces entre si. Los abdo.s se conectan a la R. de C., a través de sus correspondientes EQUIPOS DE LINEA (E.L.). Existe un equipo individual para cada abdo., cuya principal misión es detectar el descolgado del abdo. La R de C soporta físicamente las conexiones oportunas para establecer una llamada de cualquier tipo. A través de la R de C se establece un camino que se une a una salida libre hacia la dirección deseada. Este camino se denomina "CAMINO DE CONVERSACION" y esta definido por un cierto numero de los llamados "puntos de cruce" de la R. de C. Cada punto de cruce es una conexión individual.

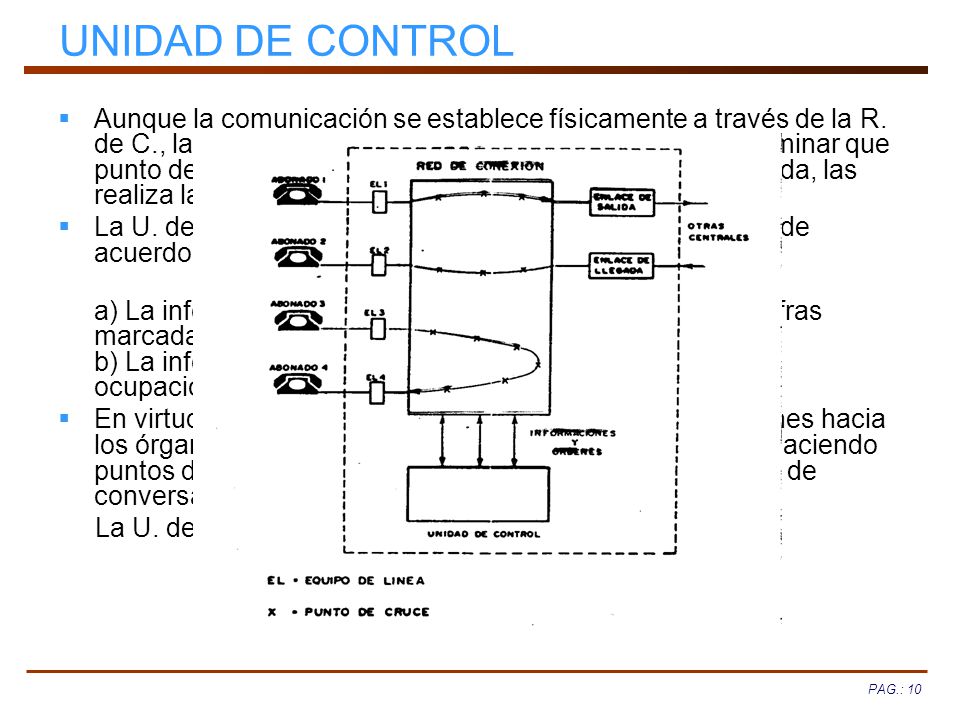

10 UNIDAD DE CONTROL Aunque la comunicación se establece físicamente a través de la R. de C., las funciones de mayor inteligencia, como es determinar que punto de cruce se efectuaran para una determinada llamada, las realiza la Unidad de Control (U. de C.) La U. de C. determina que puntos de cruce se efectuaran de acuerdo con: a) La información externa a la central, ya que recibe las cifras marcadas. b) La información interna de la central, que recibe sobre la ocupación de los puntos de cruce. En virtud de tales informaciones, la U. de C. elabora ordenes hacia los órganos y circuitos de la R. de C., efectuando y/o deshaciendo puntos de cruce, lo que determina cuales son los caminos de conversación para cada llamada. La U. de C. realiza muchas otras funciones adicionales.

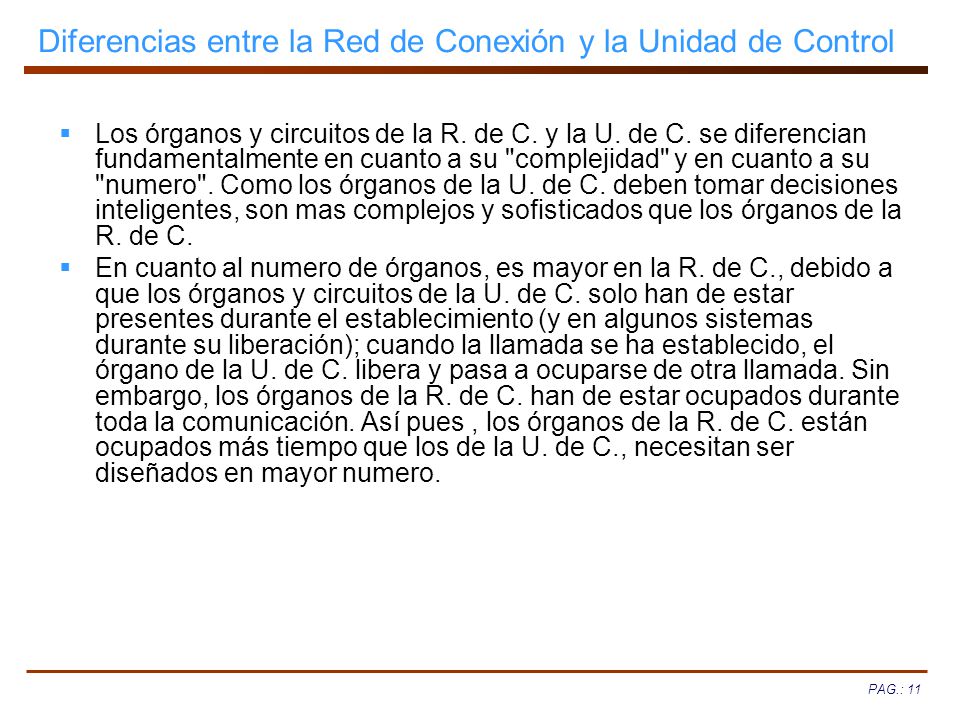

11 Diferencias entre la Red de Conexión y la Unidad de Control
Los órganos y circuitos de la R. de C. y la U. de C. se diferencian fundamentalmente en cuanto a su "complejidad" y en cuanto a su "numero". Como los órganos de la U. de C. deben tomar decisiones inteligentes, son mas complejos y sofisticados que los órganos de la R. de C. En cuanto al numero de órganos, es mayor en la R. de C., debido a que los órganos y circuitos de la U. de C. solo han de estar presentes durante el establecimiento (y en algunos sistemas durante su liberación); cuando la llamada se ha establecido, el órgano de la U. de C. libera y pasa a ocuparse de otra llamada. Sin embargo, los órganos de la R. de C. han de estar ocupados durante toda la comunicación. Así pues , los órganos de la R. de C. están ocupados más tiempo que los de la U. de C., necesitan ser diseñados en mayor numero.

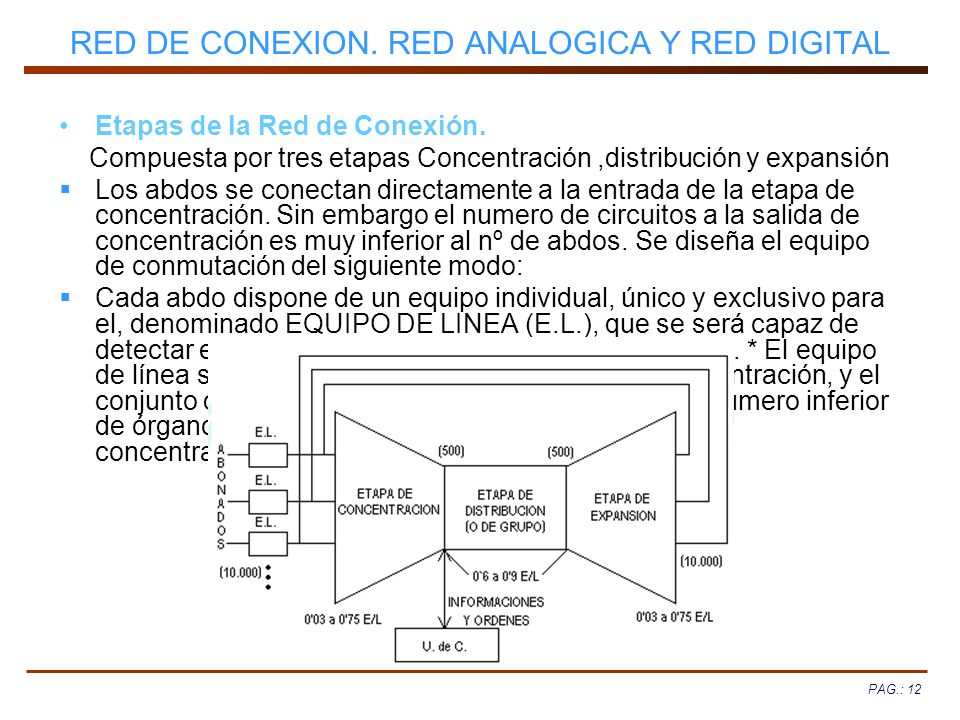

12 RED DE CONEXION. RED ANALOGICA Y RED DIGITAL
Etapas de la Red de Conexión. Compuesta por tres etapas Concentración ,distribución y expansión Los abdos se conectan directamente a la entrada de la etapa de concentración. Sin embargo el numero de circuitos a la salida de concentración es muy inferior al nº de abdos. Se diseña el equipo de conmutación del siguiente modo: Cada abdo dispone de un equipo individual, único y exclusivo para el, denominado EQUIPO DE LINEA (E.L.), que se será capaz de detectar el descolgado, individualmente de cada abdo. * El equipo de línea se conecta a la entrada de la etapa de concentración, y el conjunto de los equipos de línea, tiene acceso a un numero inferior de órganos y circuitos, situados al final de la etapa de concentración.

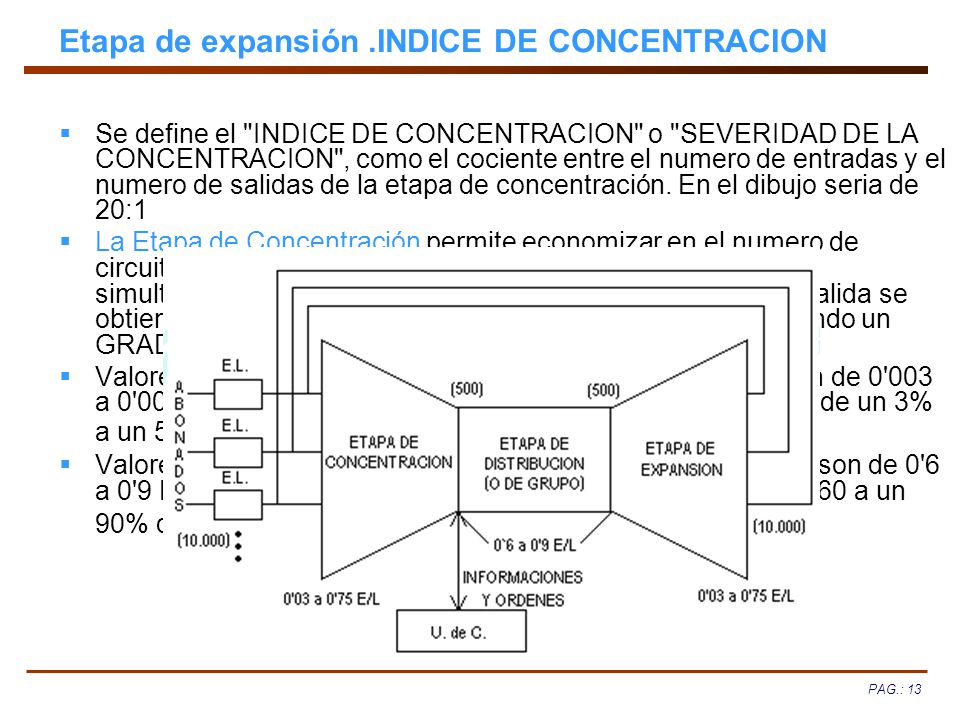

13 Etapa de expansión .INDICE DE CONCENTRACION
Se define el "INDICE DE CONCENTRACION" o "SEVERIDAD DE LA CONCENTRACION", como el cociente entre el numero de entradas y el numero de salidas de la etapa de concentración. En el dibujo seria de 20:1 La Etapa de Concentración permite economizar en el numero de circuitos pero no permite que todos los abdos comuniquen simultáneamente. El numero de circuitos que disponen a la salida se obtiene mediante cálculos estadísticos de trafico y consiguiendo un GRADO DE SERVICIO aceptable Valores típicos de coeficiente de trafico por línea de abdo son de 0'003 a 0'005 E/L. Esto quiere decir que los abdos están ocupados de un 3% a un 5% del tiempo. 300/10.000=0,03 Erlang/abonado Valores típicos de coeficiente de trafico por circuito de salida son de 0'6 a 0'9 E/L. esto quiere decir que cada circuito se ocupa de un 60 a un 90% del tiempo. 300/500=0,6 Erlang/circuito

14 INDICE DE CONCENTRACION" o "SEVERIDAD DE LA CONCENTRACION",
Circuitos de entrada 300/10.000=0,03 Erlang/abonado Circuitos de salida 300/500=0,6 Erlang/circuito

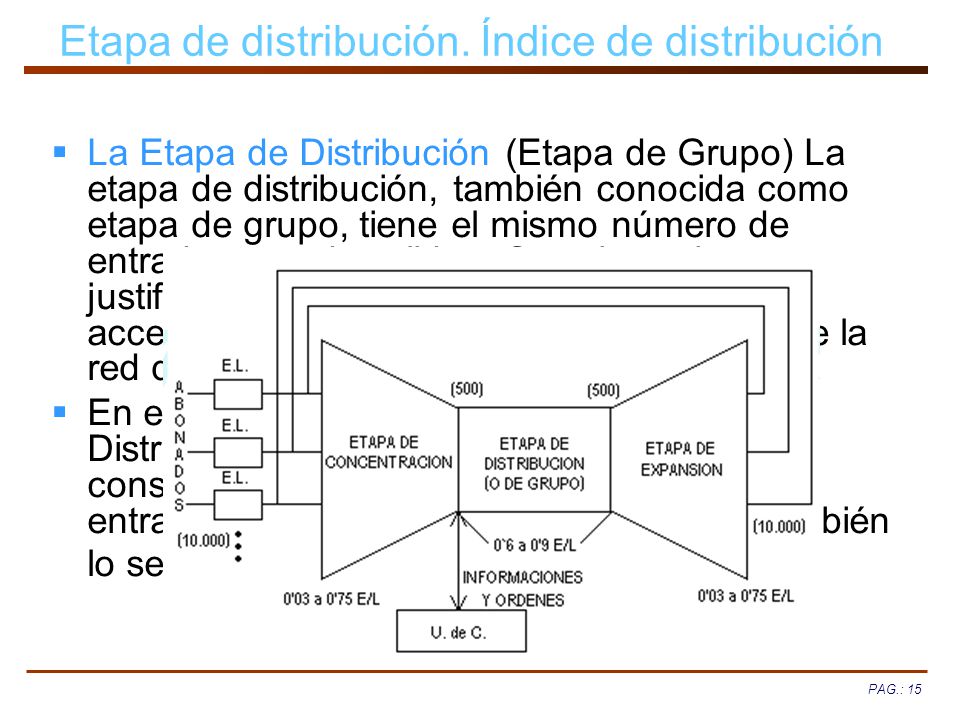

15 Etapa de distribución. Índice de distribución
La Etapa de Distribución (Etapa de Grupo) La etapa de distribución, también conocida como etapa de grupo, tiene el mismo número de entradas que de salidas. Su existencia se justifica por razones de mejora de la accesibilidad entre los órganos y circuitos de la red de conexión. En ella no tiene sentido definir un "Indice de Distribución". La tasa de trafico se mantiene constante en la etapa de distribución. A su entrada es de 0'6 a 0'9 E/L y a su salida también lo será. 300/500=0,6 Erlang/circuito

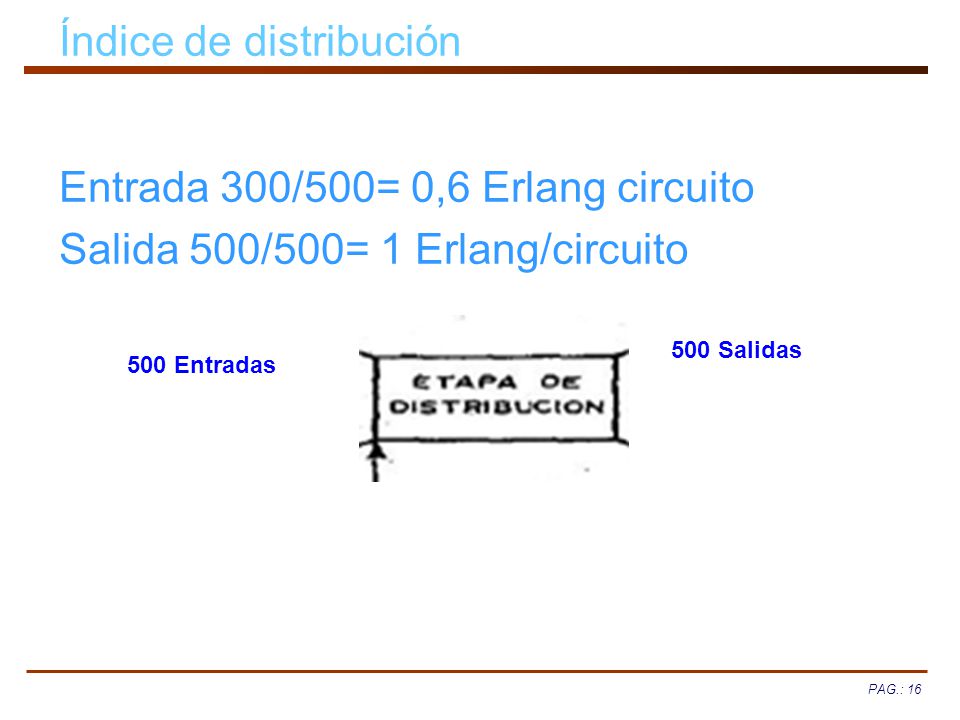

16 Índice de distribución
Entrada 300/500= 0,6 Erlang circuito Salida 500/500= 1 Erlang/circuito 500 Salidas 500 Entradas

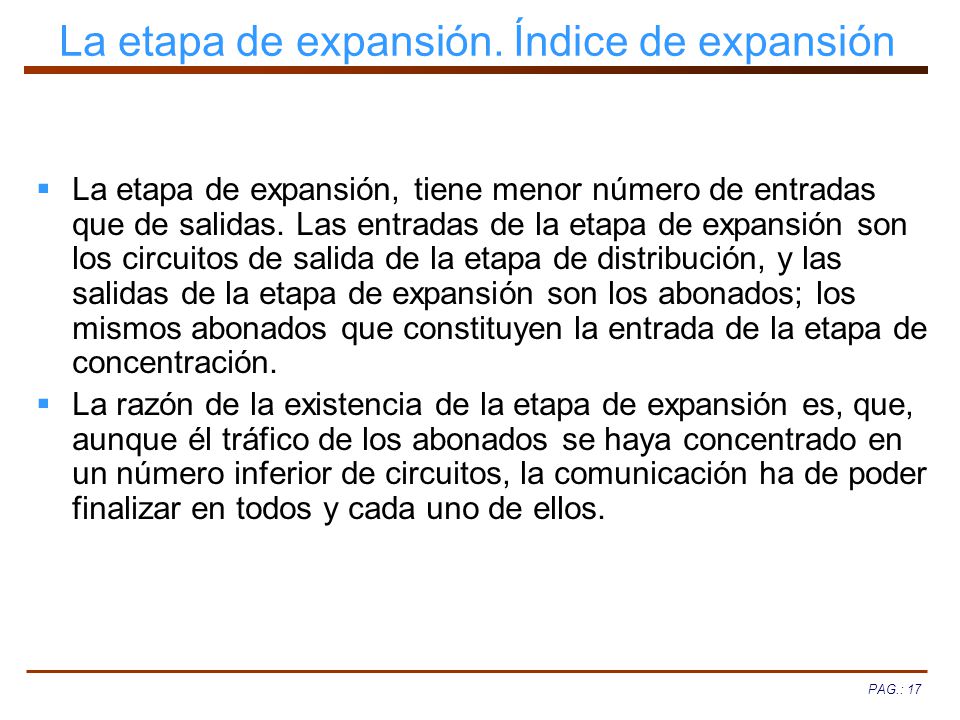

17 La etapa de expansión. Índice de expansión
La etapa de expansión, tiene menor número de entradas que de salidas. Las entradas de la etapa de expansión son los circuitos de salida de la etapa de distribución, y las salidas de la etapa de expansión son los abonados; los mismos abonados que constituyen la entrada de la etapa de concentración. La razón de la existencia de la etapa de expansión es, que, aunque él tráfico de los abonados se haya concentrado en un número inferior de circuitos, la comunicación ha de poder finalizar en todos y cada uno de ellos.

18 Índice de expansión El "índice de expansión", es el cociente entre el número de entradas y el número de salidas de la etapa de expansión. En el ejemplo, el índice seria 500/10.000, es decir, de 1:20. En la etapa de expansión, el coeficiente o tasa de trafico, pasa de 0,6 a 0,9 E/A, en sus circuitos de entrada, a ,05 E/L en los abonados.

19 Índice de expansión Índice de expansión 500/10.000, es decir, de 1:20.
Tasa de trafico ,05 E/L en los abonados.

20 Forma del equipo de conmutación
C = ETAPA DE CONCENTRACION D1 = ETAPA DE DISTRIBUCION 1 D2 = ETAPA DÉ DISTRIBUCION 2 E = ETAPA DE EXPANSION E. S. = ENLACE DE SALIDA E.LL = ENLACE DE LLEGADA C. D = CENTRAL DISTANTE

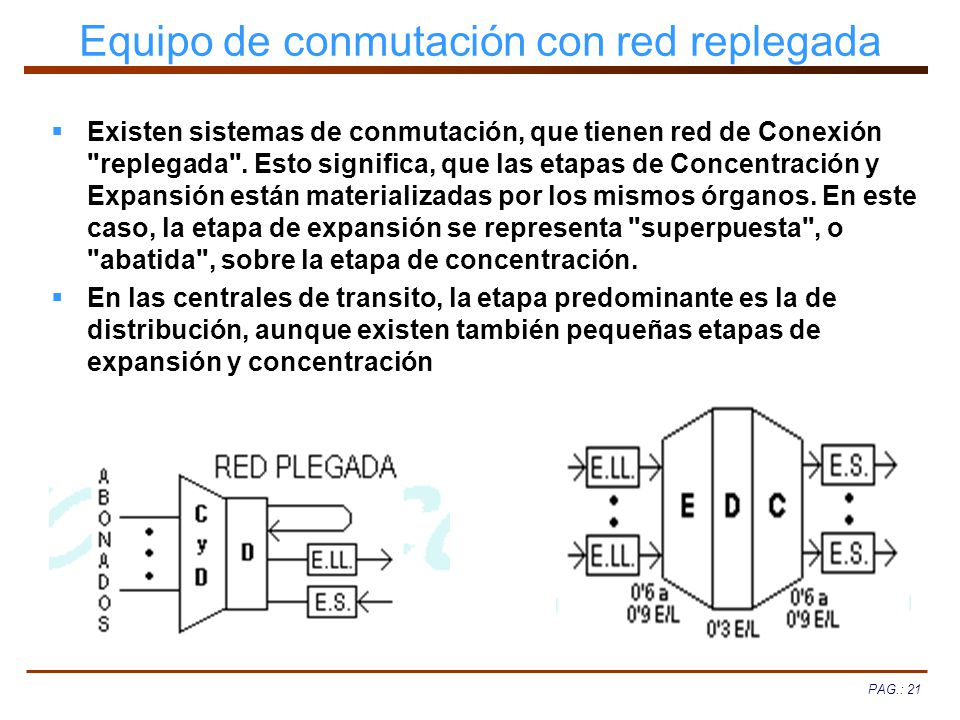

21 Equipo de conmutación con red replegada
Existen sistemas de conmutación, que tienen red de Conexión "replegada". Esto significa, que las etapas de Concentración y Expansión están materializadas por los mismos órganos. En este caso, la etapa de expansión se representa "superpuesta", o "abatida", sobre la etapa de concentración. En las centrales de transito, la etapa predominante es la de distribución, aunque existen también pequeñas etapas de expansión y concentración

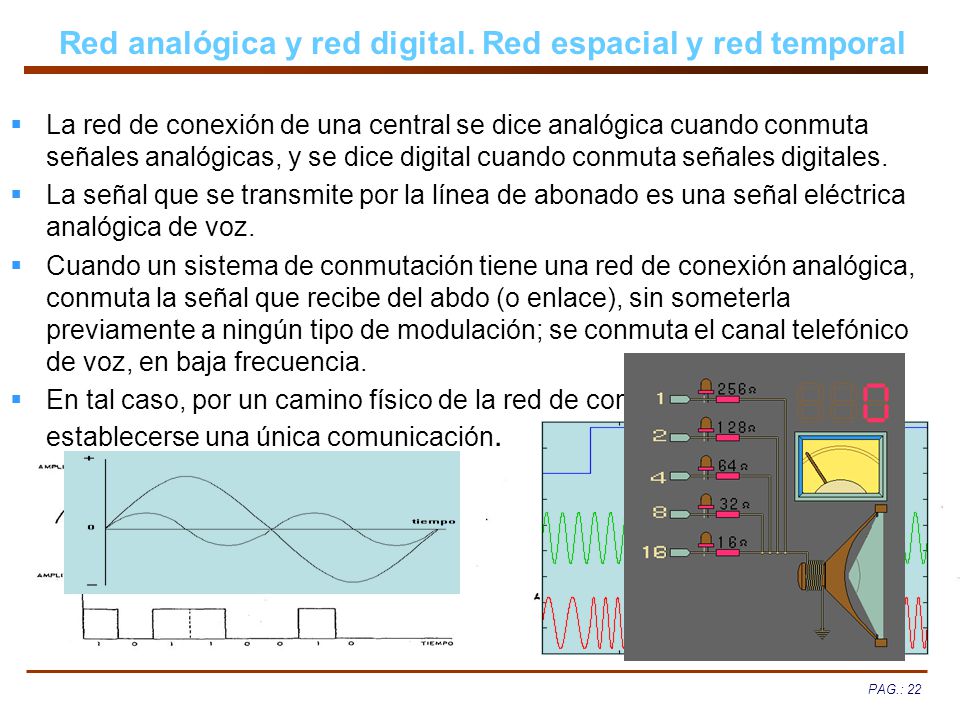

22 Red analógica y red digital. Red espacial y red temporal
La red de conexión de una central se dice analógica cuando conmuta señales analógicas, y se dice digital cuando conmuta señales digitales. La señal que se transmite por la línea de abonado es una señal eléctrica analógica de voz. Cuando un sistema de conmutación tiene una red de conexión analógica, conmuta la señal que recibe del abdo (o enlace), sin someterla previamente a ningún tipo de modulación; se conmuta el canal telefónico de voz, en baja frecuencia. En tal caso, por un camino físico de la red de conexión, solo puede establecerse una única comunicación.

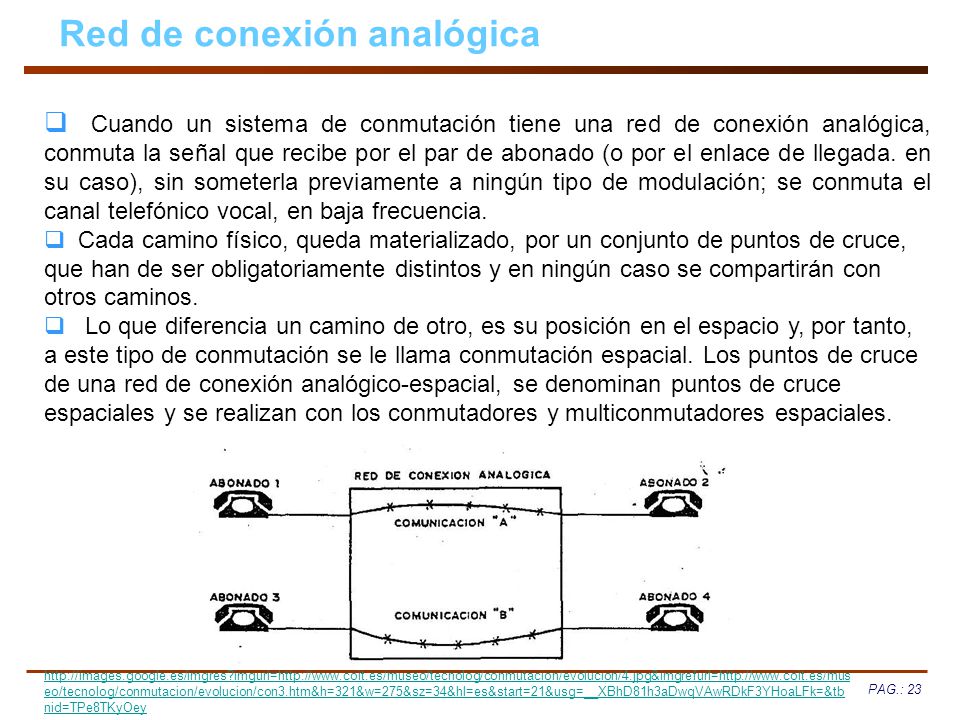

23 Red de conexión analógica
Cuando un sistema de conmutación tiene una red de conexión analógica, conmuta la señal que recibe por el par de abonado (o por el enlace de llegada. en su caso), sin someterla previamente a ningún tipo de modulación; se conmuta el canal telefónico vocal, en baja frecuencia. Cada camino físico, queda materializado, por un conjunto de puntos de cruce, que han de ser obligatoriamente distintos y en ningún caso se compartirán con otros caminos. Lo que diferencia un camino de otro, es su posición en el espacio y, por tanto, a este tipo de conmutación se le llama conmutación espacial. Los puntos de cruce de una red de conexión analógico-espacial, se denominan puntos de cruce espaciales y se realizan con los conmutadores y multiconmutadores espaciales.

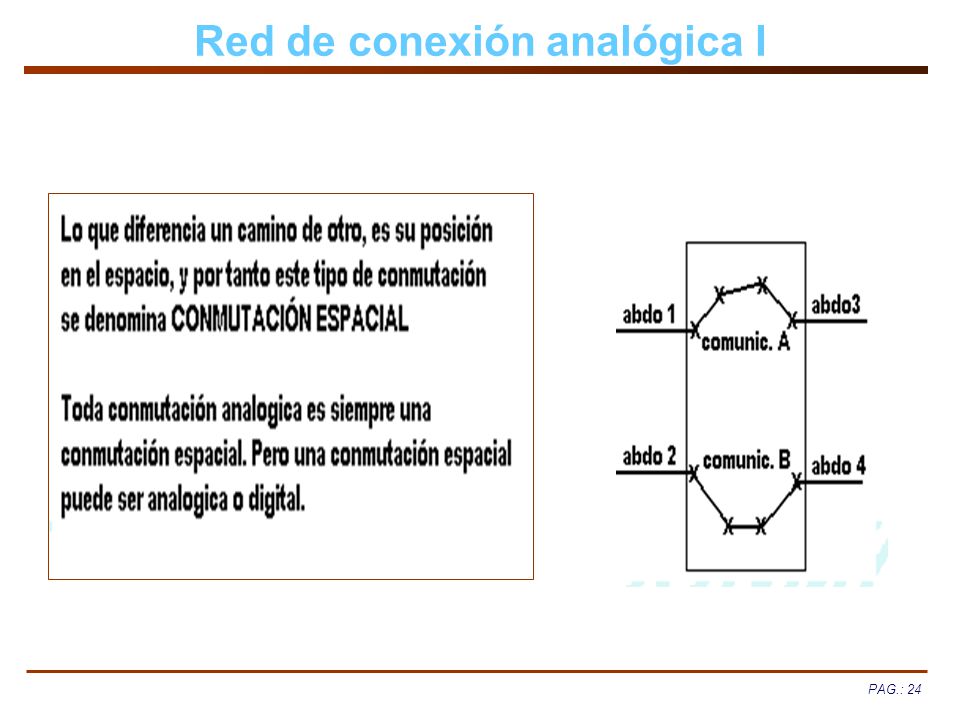

24 Red de conexión analógica I

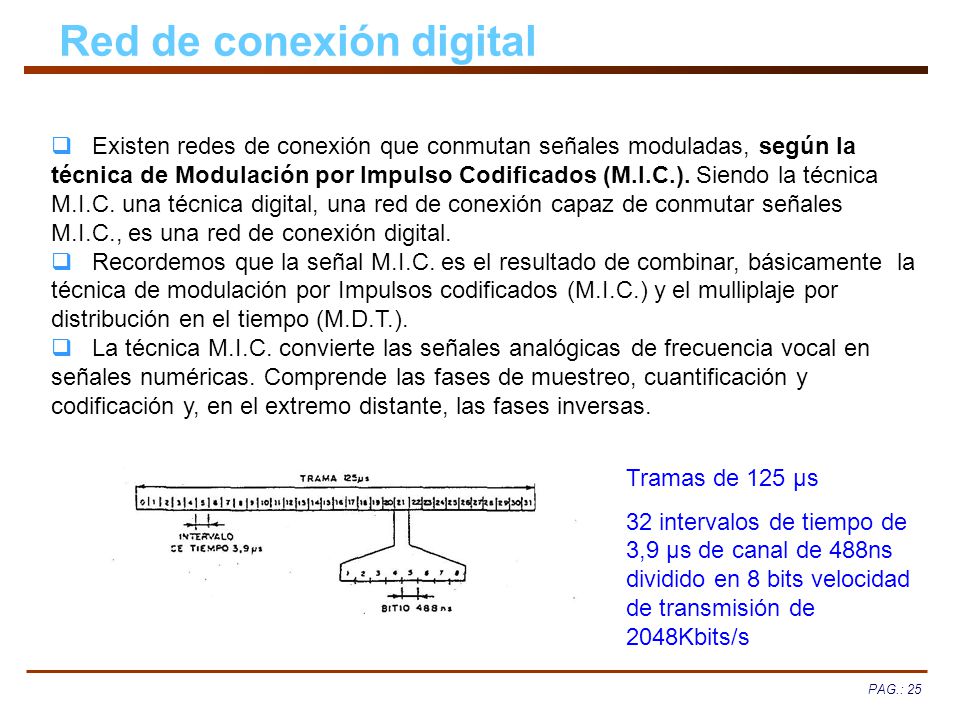

25 Red de conexión digital
Existen redes de conexión que conmutan señales moduladas, según la técnica de Modulación por Impulso Codificados (M.I.C.). Siendo la técnica M.I.C. una técnica digital, una red de conexión capaz de conmutar señales M.I.C., es una red de conexión digital. Recordemos que la señal M.I.C. es el resultado de combinar, básicamente la técnica de modulación por Impulsos codificados (M.I.C.) y el mulliplaje por distribución en el tiempo (M.D.T.). La técnica M.I.C. convierte las señales analógicas de frecuencia vocal en señales numéricas. Comprende las fases de muestreo, cuantificación y codificación y, en el extremo distante, las fases inversas. Tramas de 125 µs 32 intervalos de tiempo de 3,9 µs de canal de 488ns dividido en 8 bits velocidad de transmisión de 2048Kbits/s

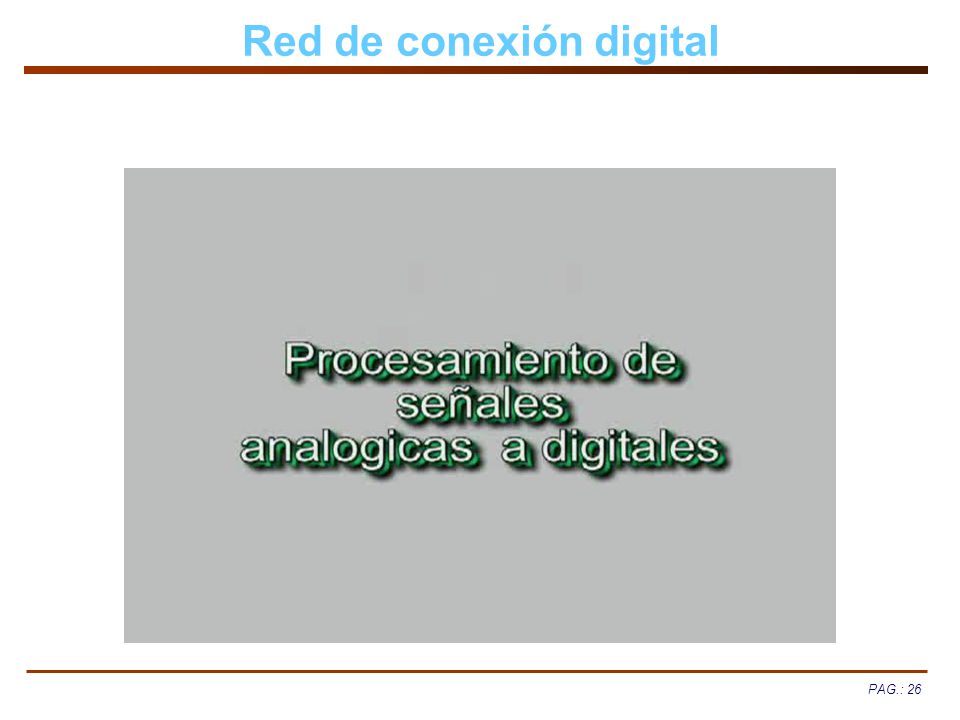

26 Red de conexión digital

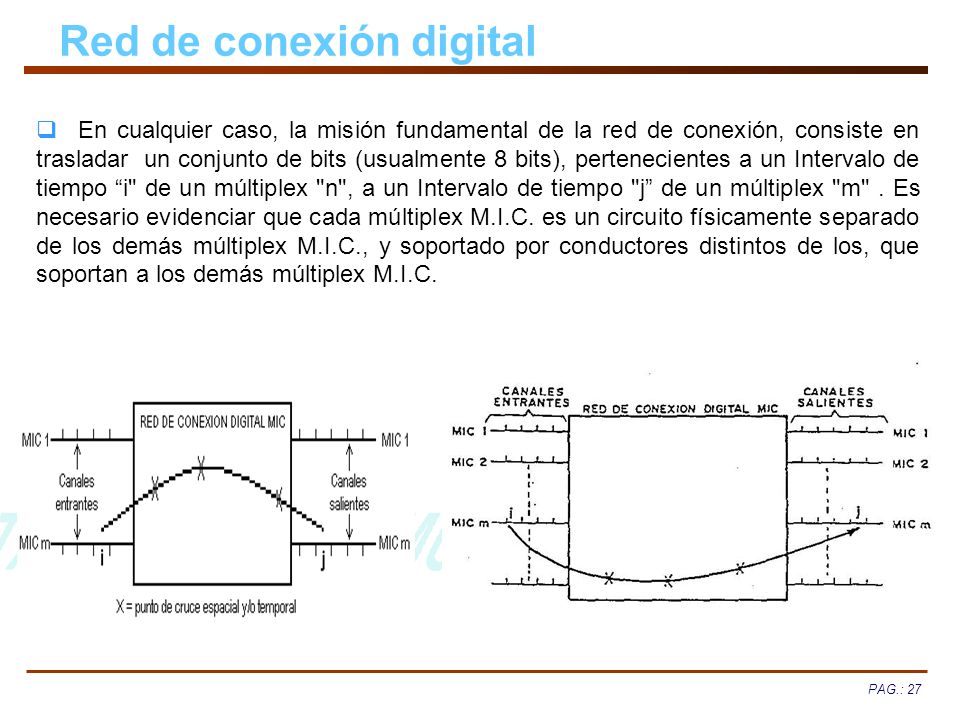

27 Red de conexión digital
En cualquier caso, la misión fundamental de la red de conexión, consiste en trasladar un conjunto de bits (usualmente 8 bits), pertenecientes a un Intervalo de tiempo “i" de un múltiplex "n", a un Intervalo de tiempo "j” de un múltiplex "m" . Es necesario evidenciar que cada múltiplex M.I.C. es un circuito físicamente separado de los demás múltiplex M.I.C., y soportado por conductores distintos de los, que soportan a los demás múltiplex M.I.C.

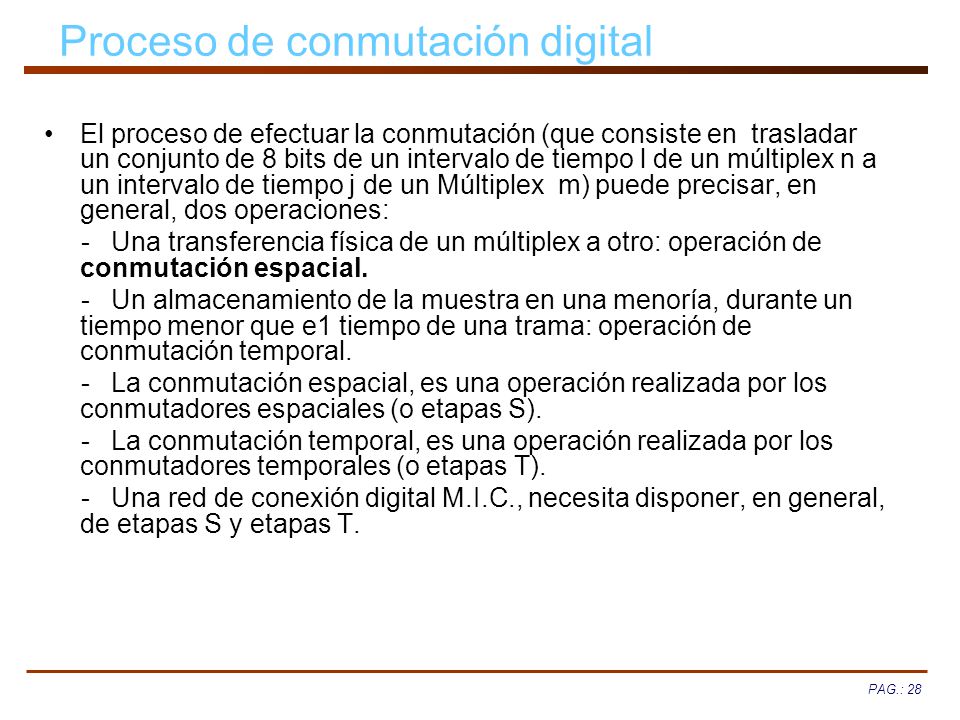

28 Proceso de conmutación digital
El proceso de efectuar la conmutación (que consiste en trasladar un conjunto de 8 bits de un intervalo de tiempo l de un múltiplex n a un intervalo de tiempo j de un Múltiplex m) puede precisar, en general, dos operaciones: - Una transferencia física de un múltiplex a otro: operación de conmutación espacial. - Un almacenamiento de la muestra en una menoría, durante un tiempo menor que e1 tiempo de una trama: operación de conmutación temporal. - La conmutación espacial, es una operación realizada por los conmutadores espaciales (o etapas S). - La conmutación temporal, es una operación realizada por los conmutadores temporales (o etapas T). - Una red de conexión digital M.I.C., necesita disponer, en general, de etapas S y etapas T.

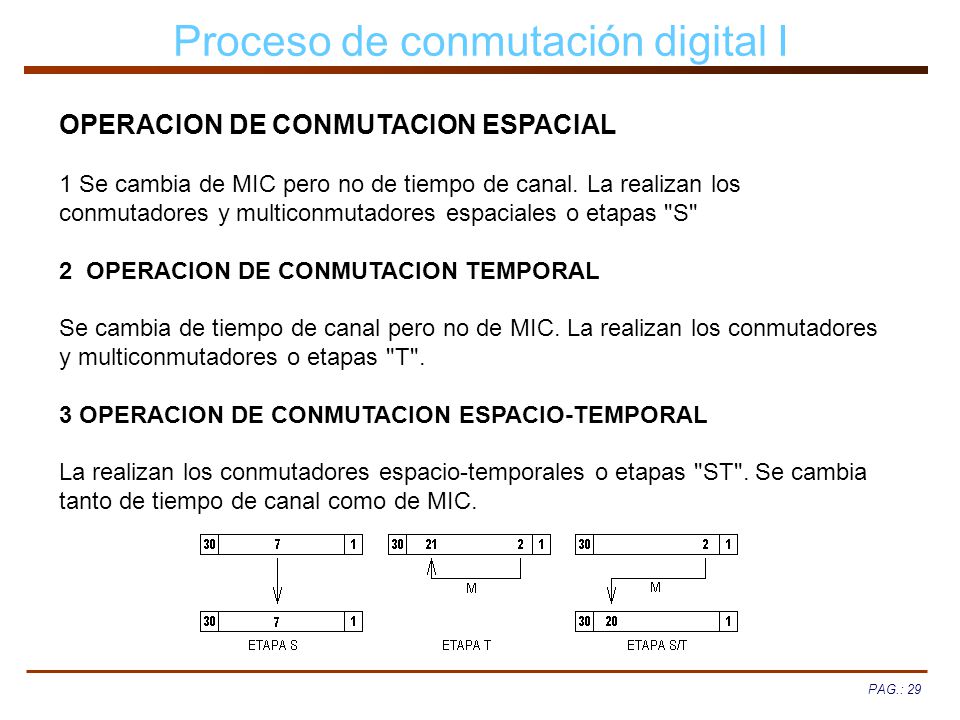

29 Proceso de conmutación digital I
OPERACION DE CONMUTACION ESPACIAL 1 Se cambia de MIC pero no de tiempo de canal. La realizan los conmutadores y multiconmutadores espaciales o etapas "S" 2 OPERACION DE CONMUTACION TEMPORAL Se cambia de tiempo de canal pero no de MIC. La realizan los conmutadores y multiconmutadores o etapas "T". 3 OPERACION DE CONMUTACION ESPACIO-TEMPORAL La realizan los conmutadores espacio-temporales o etapas "ST". Se cambia tanto de tiempo de canal como de MIC.

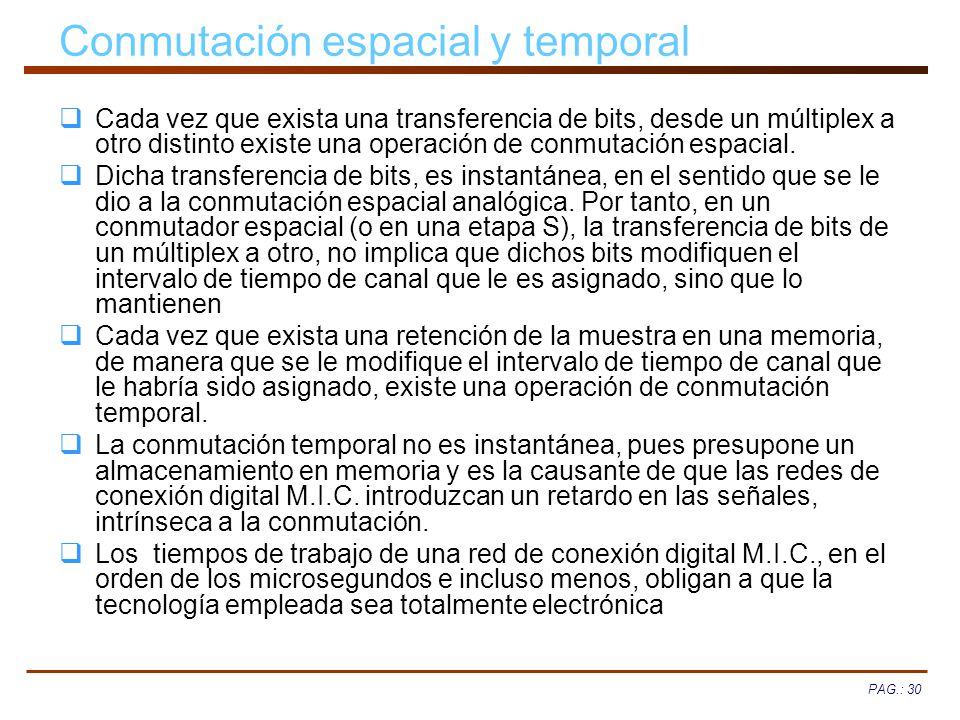

30 Conmutación espacial y temporal
Cada vez que exista una transferencia de bits, desde un múltiplex a otro distinto existe una operación de conmutación espacial. Dicha transferencia de bits, es instantánea, en el sentido que se le dio a la conmutación espacial analógica. Por tanto, en un conmutador espacial (o en una etapa S), la transferencia de bits de un múltiplex a otro, no implica que dichos bits modifiquen el intervalo de tiempo de canal que le es asignado, sino que lo mantienen Cada vez que exista una retención de la muestra en una memoria, de manera que se le modifique el intervalo de tiempo de canal que le habría sido asignado, existe una operación de conmutación temporal. La conmutación temporal no es instantánea, pues presupone un almacenamiento en memoria y es la causante de que las redes de conexión digital M.I.C. introduzcan un retardo en las señales, intrínseca a la conmutación. Los tiempos de trabajo de una red de conexión digital M.I.C., en el orden de los microsegundos e incluso menos, obligan a que la tecnología empleada sea totalmente electrónica

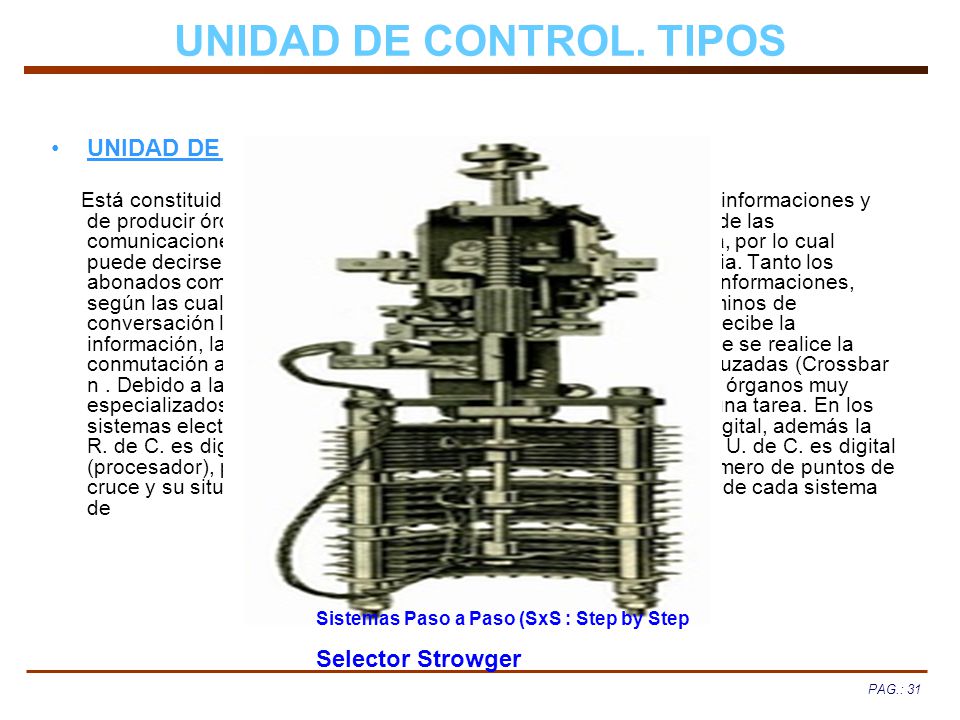

31 UNIDAD DE CONTROL. TIPOS
Está constituida por un conjunto de circuitos, encargados de recibir informaciones y de producir órdenes necesarias para el completo encaminamiento de las comunicaciones, mediante el tratamiento de la información recibida, por lo cual puede decirse que tales circuitos poseen cierto grado de inteligencia. Tanto los abonados como los enlaces de llegada proporcionan una serie de informaciones, según las cuales se realizan las SELECCIONES (búsqueda de caminos de conversación libres) en la red de conexión de la central. El control recibe la información, la procesa, o interpreta, y ordena lo necesario para que se realice la conmutación a través de la red de conexión Sistemas de Barras Cruzadas (Crossbar n . Debido a la complejidad de las funciones de control, se confía a órganos muy especializados, de forma que son varios órganos los que realizan una tarea. En los sistemas electrónicos, la U. de C. es un procesador, por tanto es digital, además la R. de C. es digital-electrónica. En los sistemas semielectrónicos, la U. de C. es digital (procesador), pero la R. de C. es analógica electromecánica. El número de puntos de cruce y su situación, así como la ubicación de la U. de C. depende de cada sistema de Sistemas Paso a Paso (SxS : Step by Step Selector Strowger

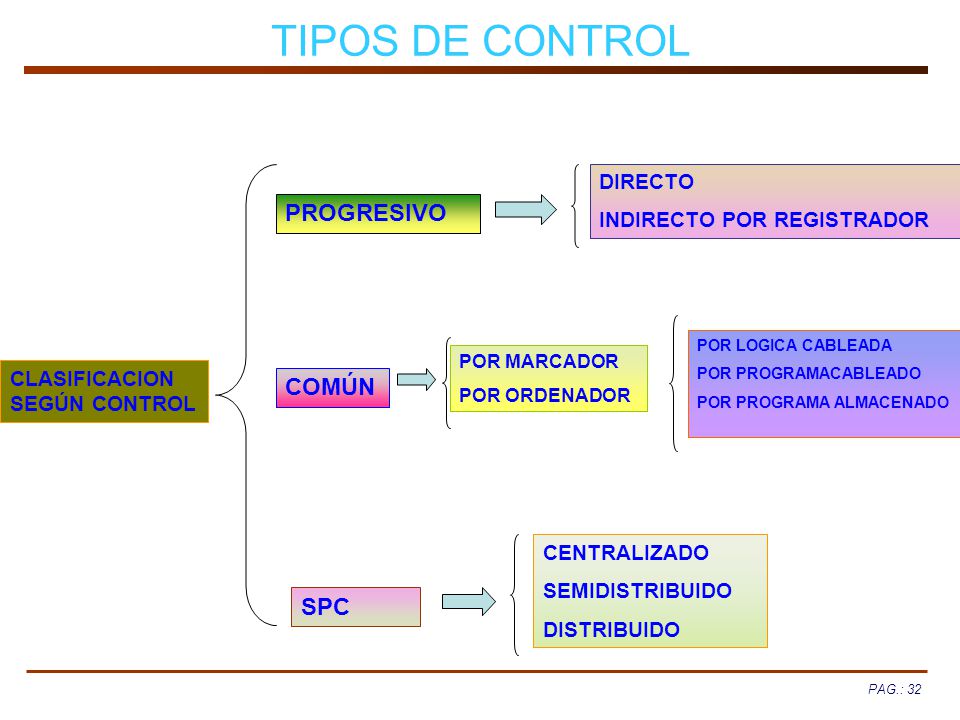

32 TIPOS DE CONTROL PROGRESIVO COMÚN SPC DIRECTO
INDIRECTO POR REGISTRADOR PROGRESIVO POR LOGICA CABLEADA POR PROGRAMACABLEADO POR PROGRAMA ALMACENADO POR MARCADOR POR ORDENADOR CLASIFICACION SEGÚN CONTROL COMÚN CENTRALIZADO SEMIDISTRIBUIDO DISTRIBUIDO SPC

33 CONTROL EN LOS SISTEMAS ANALOGICOS, PROGRESIVO Y COMUN
Consiste en ir estableciendo la comunicación (puntos de cruce) a través de la R. de C., sin saber en cada etapa si en la siguiente etapa de conmutación habrá salidas libres en la dirección deseada. El sistema elige una salida de la etapa de conmutación que cumpla 2 condiciones: que sea una salida en la dirección deseada y que esté libre. En cada etapa de conmutación se efectúa un punto de cruce tal que la salida a la que nos encamina sea una salida libre en la dirección deseada. Si todas las salidas en la dirección deseada están ocupadas, la llamada fracasa por congestión, aunque hay sistemas que intentan encontrar un nuevo camino. La llamada en este caso progresa "paso a paso", sin saber lo que sucederá en la etapa siguiente, por lo que la probabilidad de congestión es alta.

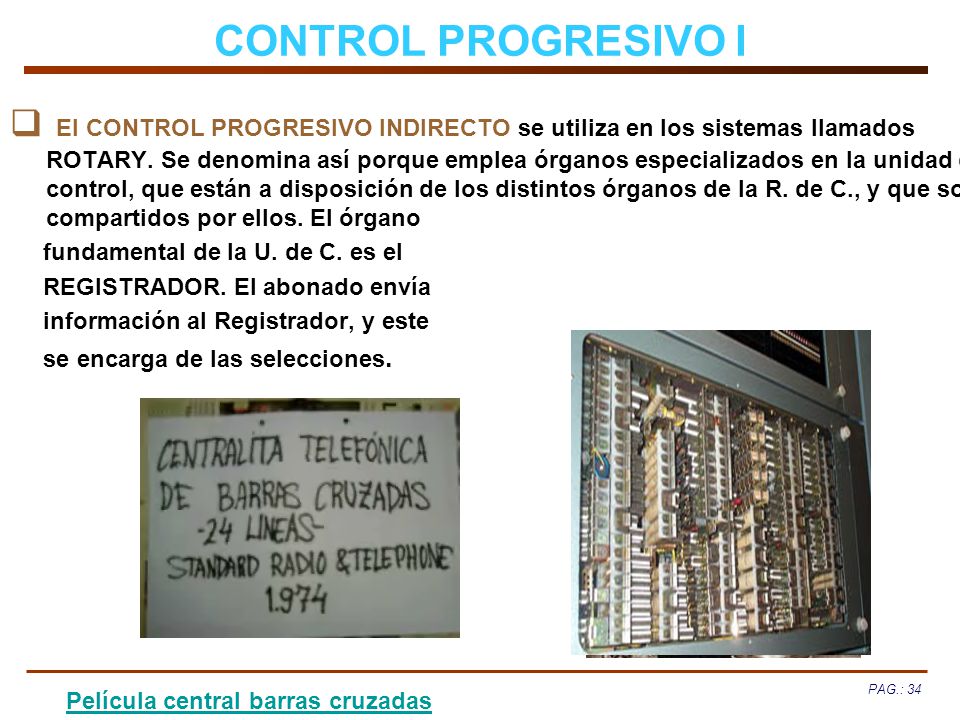

34 CONTROL PROGRESIVO I El CONTROL PROGRESIVO INDIRECTO se utiliza en los sistemas llamados ROTARY. Se denomina así porque emplea órganos especializados en la unidad de control, que están a disposición de los distintos órganos de la R. de C., y que son compartidos por ellos. El órgano fundamental de la U. de C. es el REGISTRADOR. El abonado envía información al Registrador, y este se encarga de las selecciones. Película central barras cruzadas

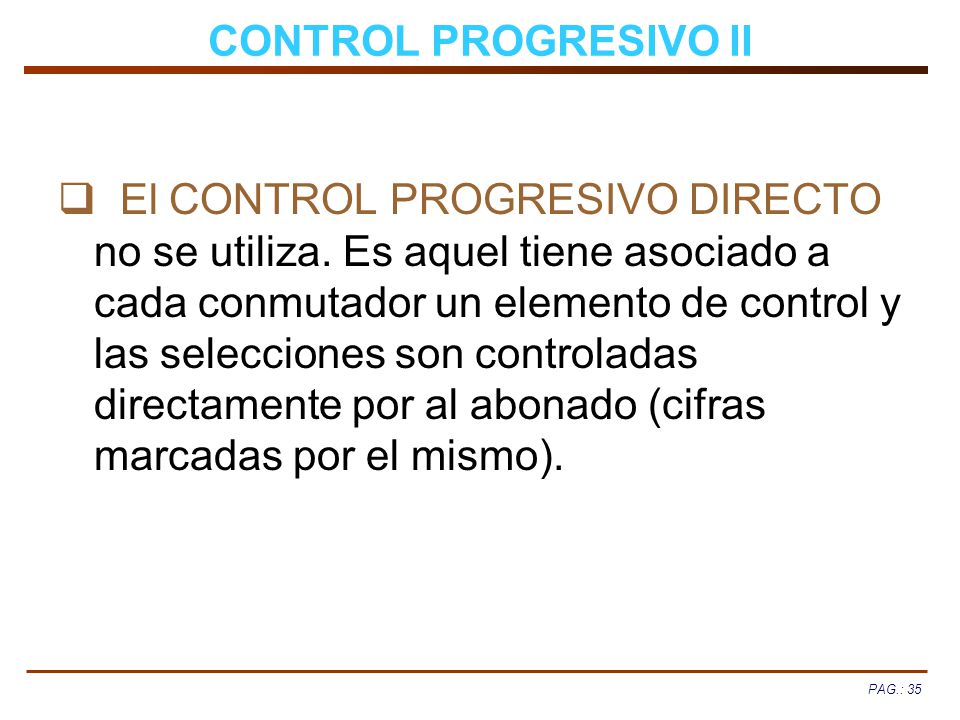

35 CONTROL PROGRESIVO II El CONTROL PROGRESIVO DIRECTO no se utiliza. Es aquel tiene asociado a cada conmutador un elemento de control y las selecciones son controladas directamente por al abonado (cifras marcadas por el mismo).

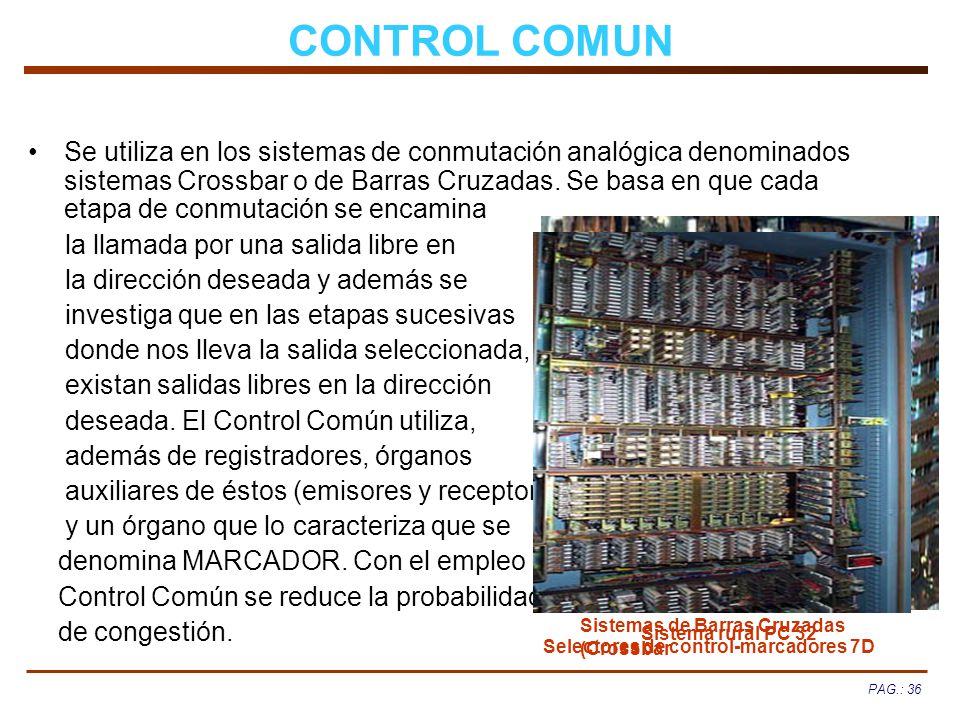

36 CONTROL COMUN Se utiliza en los sistemas de conmutación analógica denominados sistemas Crossbar o de Barras Cruzadas. Se basa en que cada etapa de conmutación se encamina la llamada por una salida libre en la dirección deseada y además se investiga que en las etapas sucesivas donde nos lleva la salida seleccionada, existan salidas libres en la dirección deseada. El Control Común utiliza, además de registradores, órganos auxiliares de éstos (emisores y receptores) y un órgano que lo caracteriza que se denomina MARCADOR. Con el empleo del Control Común se reduce la probabilidad de congestión. Sistemas de Barras Cruzadas (Crossbar Sistema rural PC 32 Selectores de control-marcadores 7D

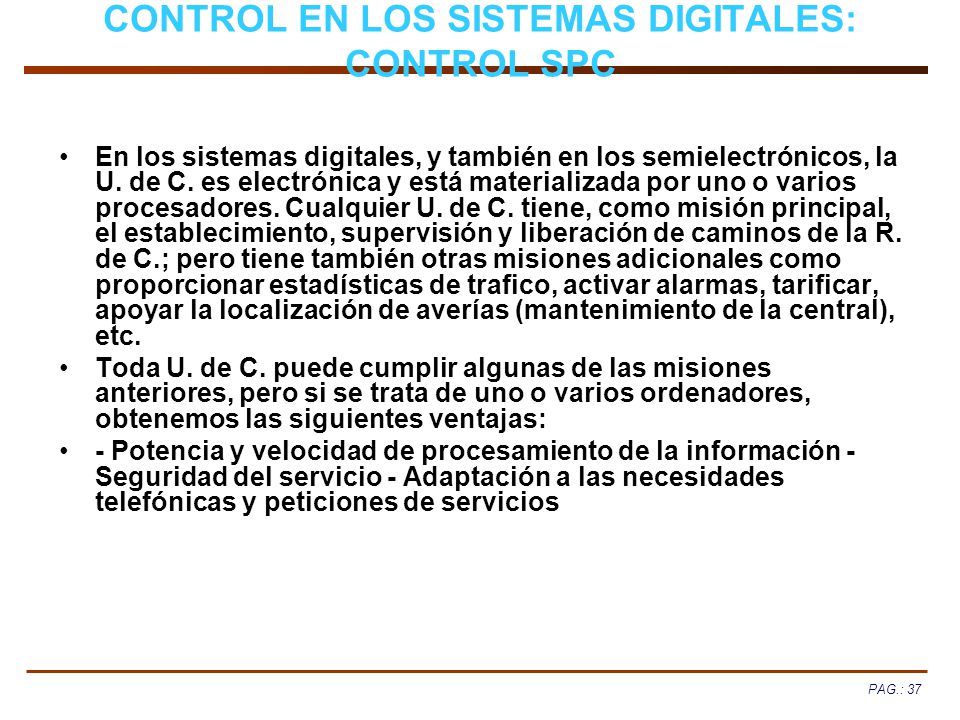

37 CONTROL EN LOS SISTEMAS DIGITALES: CONTROL SPC
En los sistemas digitales, y también en los semielectrónicos, la U. de C. es electrónica y está materializada por uno o varios procesadores. Cualquier U. de C. tiene, como misión principal, el establecimiento, supervisión y liberación de caminos de la R. de C.; pero tiene también otras misiones adicionales como proporcionar estadísticas de trafico, activar alarmas, tarificar, apoyar la localización de averías (mantenimiento de la central), etc. Toda U. de C. puede cumplir algunas de las misiones anteriores, pero si se trata de uno o varios ordenadores, obtenemos las siguientes ventajas: - Potencia y velocidad de procesamiento de la información - Seguridad del servicio - Adaptación a las necesidades telefónicas y peticiones de servicios

38 CONTROL EN LOS SISTEMAS DIGITALES: CONTROL SPC
Teóricamente, el control electrónico puede hacerse de 3 maneras: 1 CONTROL POR LOGICA CABLEADA 2 CONTROL POR PROGRAMA CABLEADO 3 CONTROL POR PROGRAMA ALMACENADO (SPC)

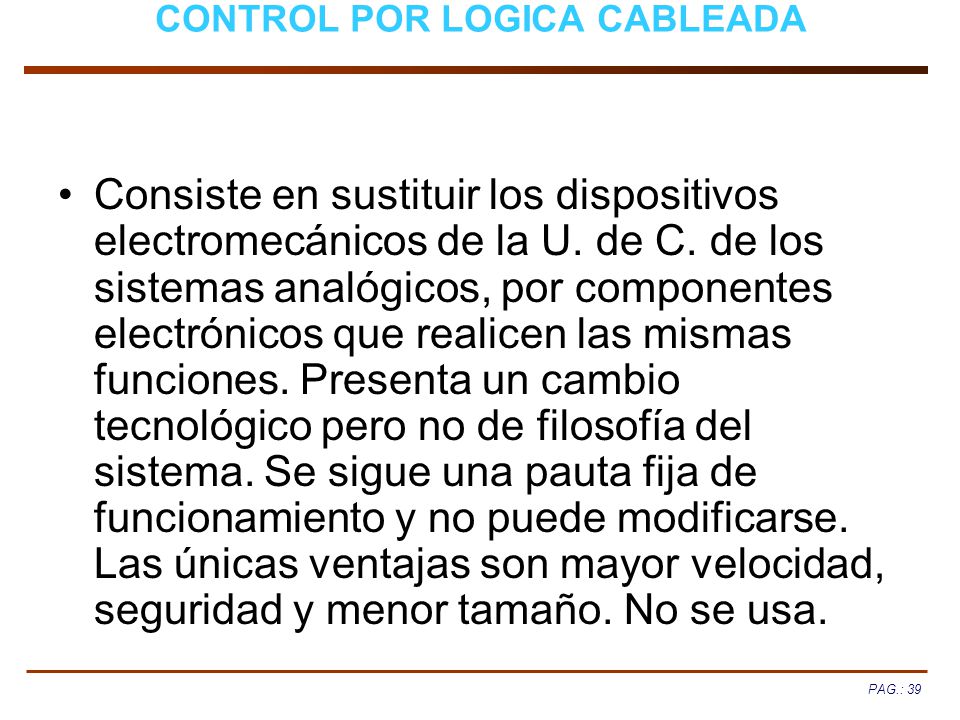

39 CONTROL POR LOGICA CABLEADA
Consiste en sustituir los dispositivos electromecánicos de la U. de C. de los sistemas analógicos, por componentes electrónicos que realicen las mismas funciones. Presenta un cambio tecnológico pero no de filosofía del sistema. Se sigue una pauta fija de funcionamiento y no puede modificarse. Las únicas ventajas son mayor velocidad, seguridad y menor tamaño. No se usa.

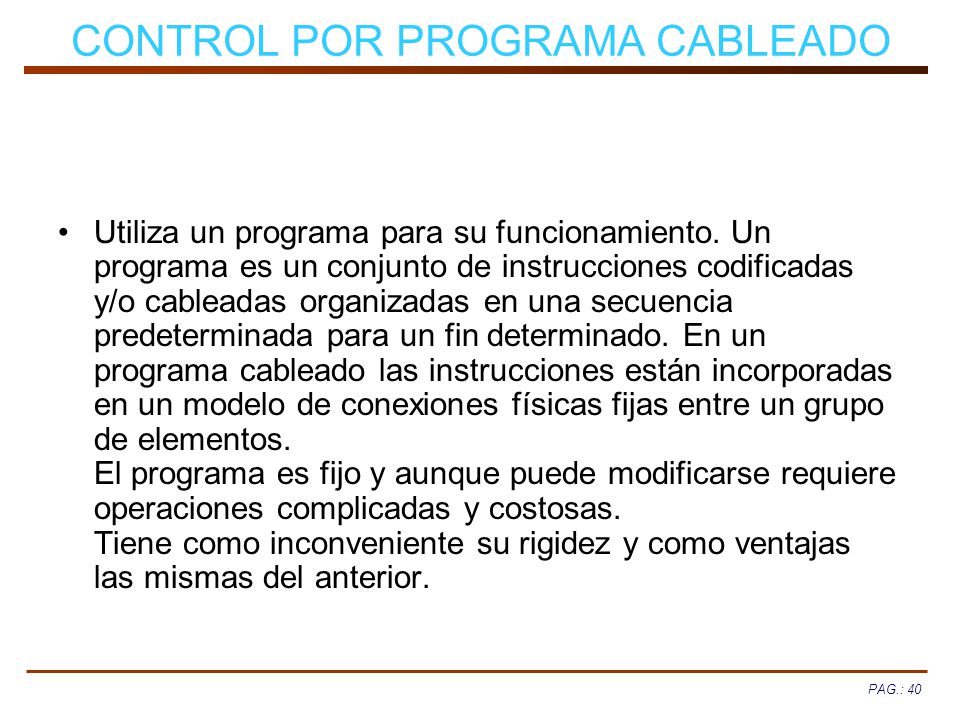

40 CONTROL POR PROGRAMA CABLEADO
Utiliza un programa para su funcionamiento. Un programa es un conjunto de instrucciones codificadas y/o cableadas organizadas en una secuencia predeterminada para un fin determinado. En un programa cableado las instrucciones están incorporadas en un modelo de conexiones físicas fijas entre un grupo de elementos. El programa es fijo y aunque puede modificarse requiere operaciones complicadas y costosas. Tiene como inconveniente su rigidez y como ventajas las mismas del anterior.

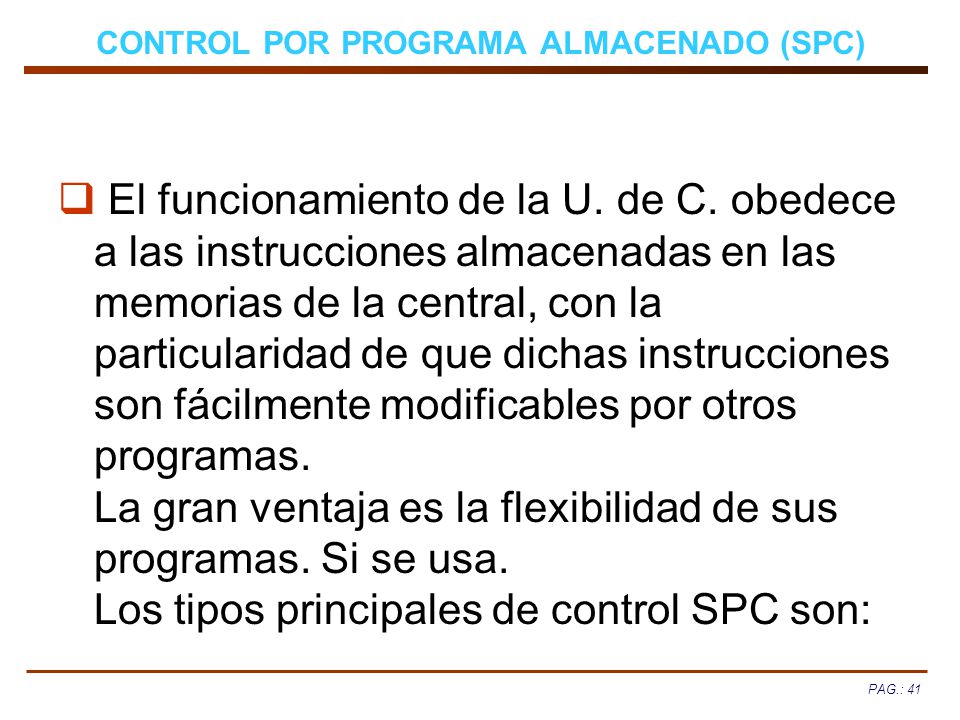

41 CONTROL POR PROGRAMA ALMACENADO (SPC)
El funcionamiento de la U. de C. obedece a las instrucciones almacenadas en las memorias de la central, con la particularidad de que dichas instrucciones son fácilmente modificables por otros programas. La gran ventaja es la flexibilidad de sus programas. Si se usa. Los tipos principales de control SPC son:

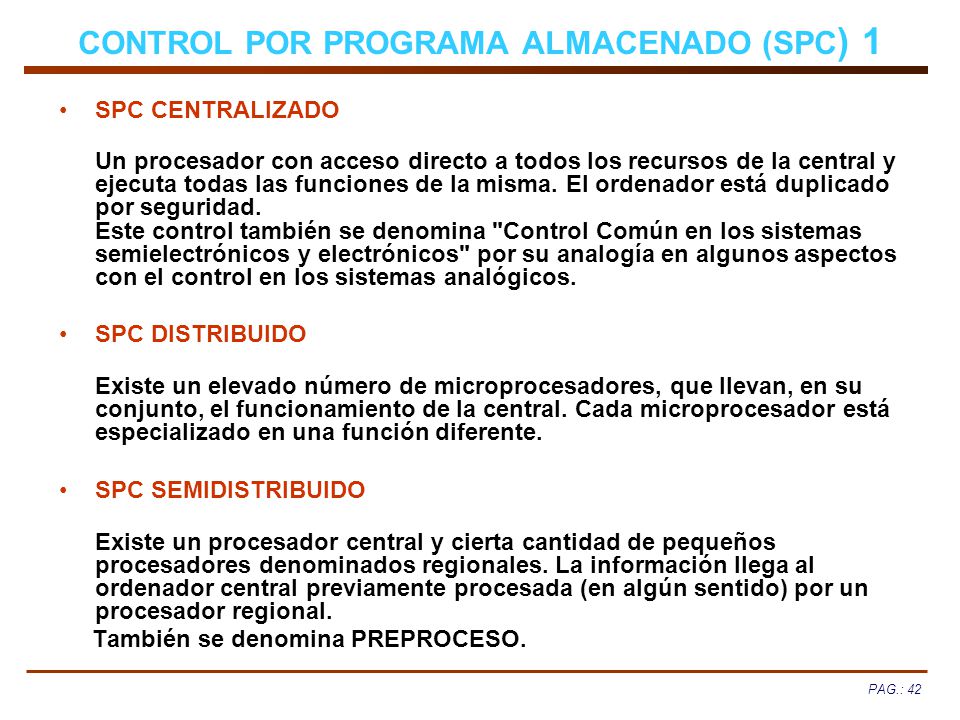

42 CONTROL POR PROGRAMA ALMACENADO (SPC) 1
SPC CENTRALIZADO Un procesador con acceso directo a todos los recursos de la central y ejecuta todas las funciones de la misma. El ordenador está duplicado por seguridad. Este control también se denomina "Control Común en los sistemas semielectrónicos y electrónicos" por su analogía en algunos aspectos con el control en los sistemas analógicos. SPC DISTRIBUIDO Existe un elevado número de microprocesadores, que llevan, en su conjunto, el funcionamiento de la central. Cada microprocesador está especializado en una función diferente. SPC SEMIDISTRIBUIDO Existe un procesador central y cierta cantidad de pequeños procesadores denominados regionales. La información llega al ordenador central previamente procesada (en algún sentido) por un procesador regional. También se denomina PREPROCESO.

43 Funciones adicionales
Interconexión Control Supervisión Señalización con abonados otras centrales Almacenar, analizar información recibida Explotación y mto. Sincronización y temporización de señales. Conmutación de paquetes. PAG.: 43

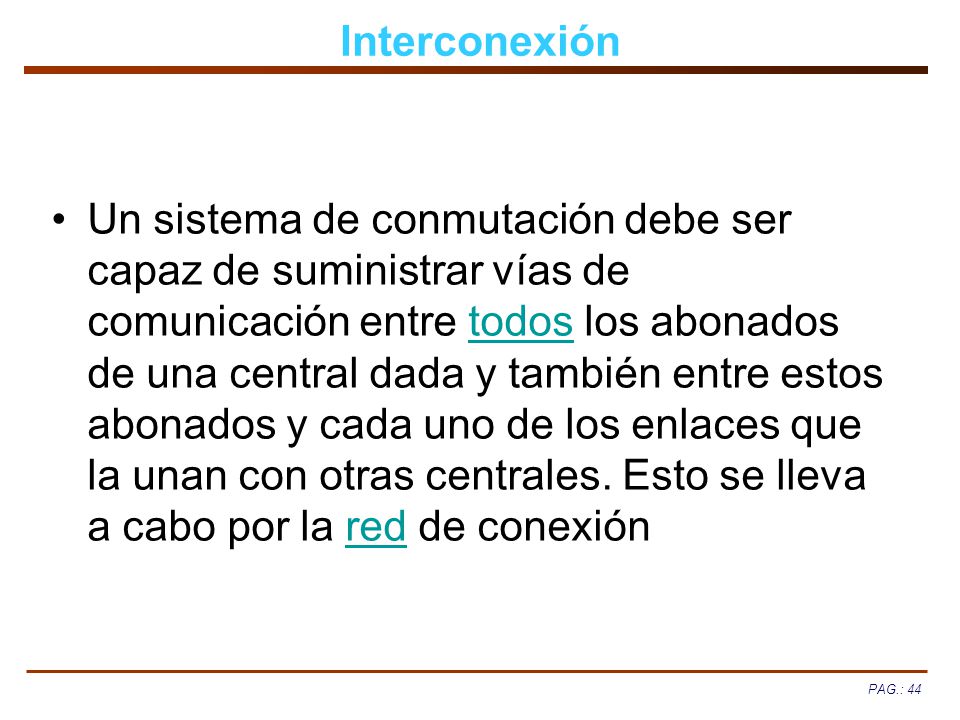

44 Interconexión Un sistema de conmutación debe ser capaz de suministrar vías de comunicación entre todos los abonados de una central dada y también entre estos abonados y cada uno de los enlaces que la unan con otras centrales. Esto se lleva a cabo por la red de conexión

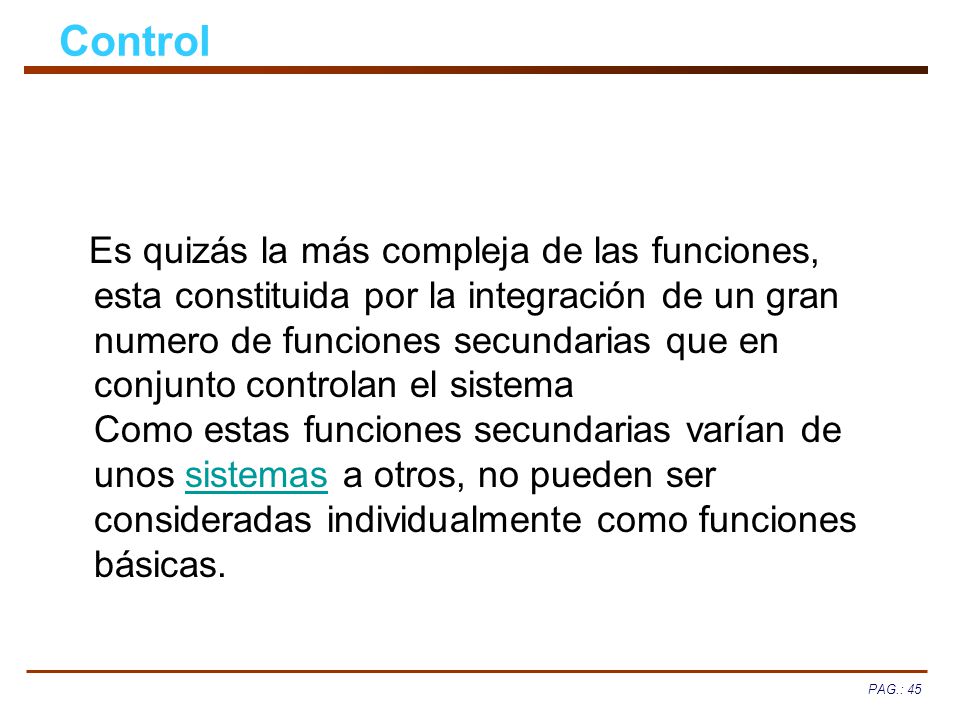

45 Control   Es quizás la más compleja de las funciones, esta constituida por la integración de un gran numero de funciones secundarias que en conjunto controlan el sistema Como estas funciones secundarias varían de unos sistemas a otros, no pueden ser consideradas individualmente como funciones básicas.

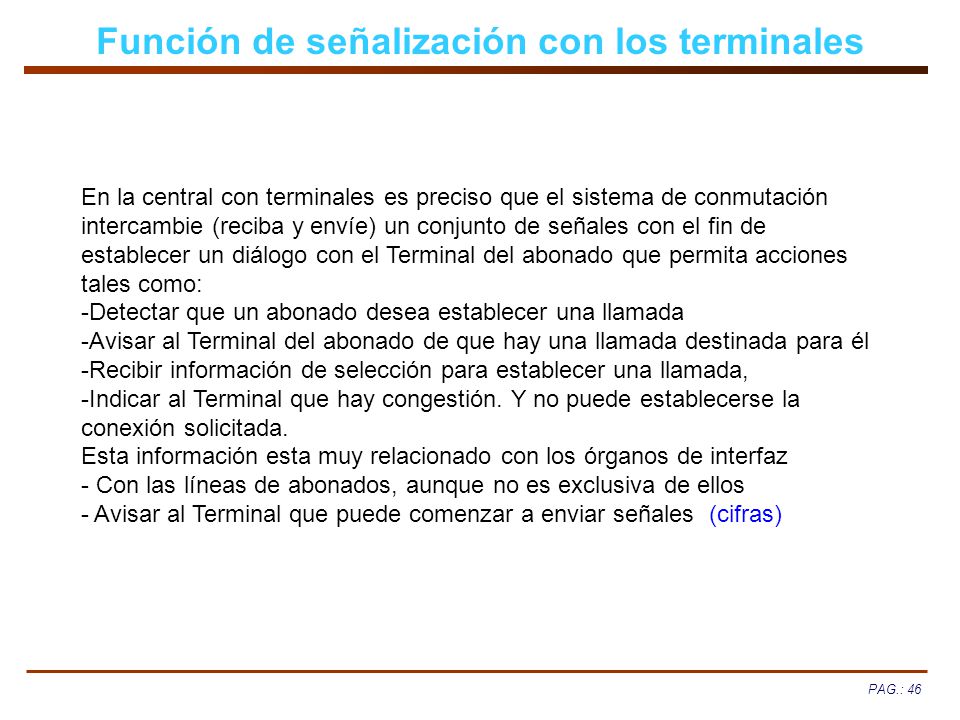

46 Función de señalización con los terminales
En la central con terminales es preciso que el sistema de conmutación intercambie (reciba y envíe) un conjunto de señales con el fin de establecer un diálogo con el Terminal del abonado que permita acciones tales como: -Detectar que un abonado desea establecer una llamada -Avisar al Terminal del abonado de que hay una llamada destinada para él -Recibir información de selección para establecer una llamada,   -Indicar al Terminal que hay congestión. Y no puede establecerse la conexión solicitada. Esta información esta muy relacionado con los órganos de interfaz - Con las líneas de abonados, aunque no es exclusiva de ellos - Avisar al Terminal que puede comenzar a enviar señales  (cifras)

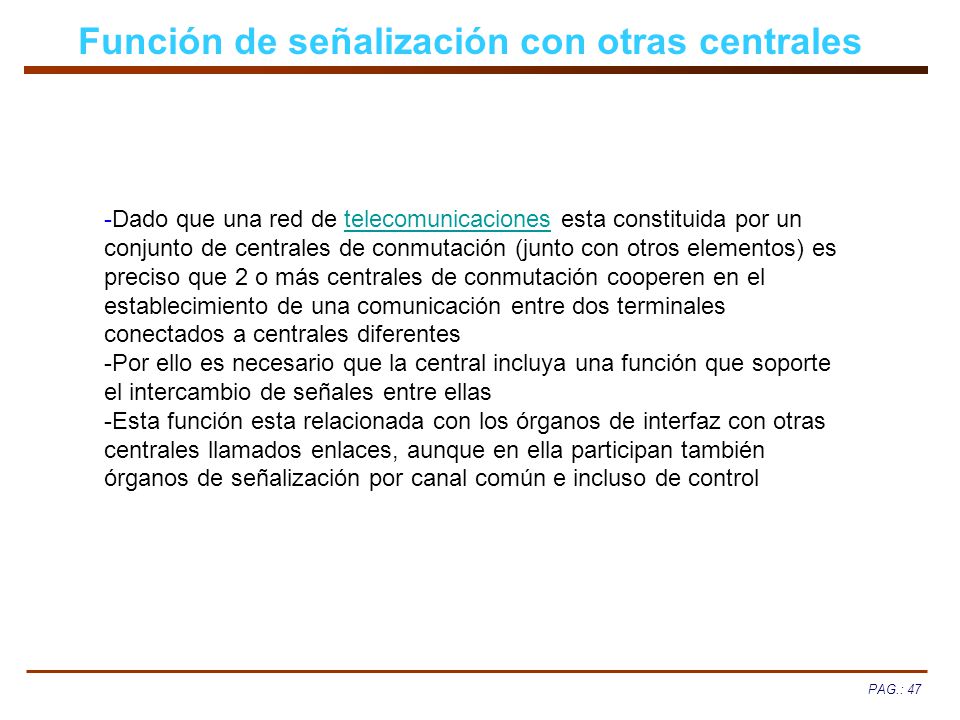

47 Función de señalización con otras centrales
-Dado que una red de telecomunicaciones esta constituida por un conjunto de centrales de conmutación (junto con otros elementos) es preciso que 2 o más centrales de conmutación cooperen en el establecimiento de una comunicación entre dos terminales conectados a centrales diferentes -Por ello es necesario que la central incluya una función que soporte el intercambio de señales entre ellas -Esta función esta relacionada con los órganos de interfaz con otras centrales llamados enlaces, aunque en ella participan también órganos de señalización por canal común e incluso de control

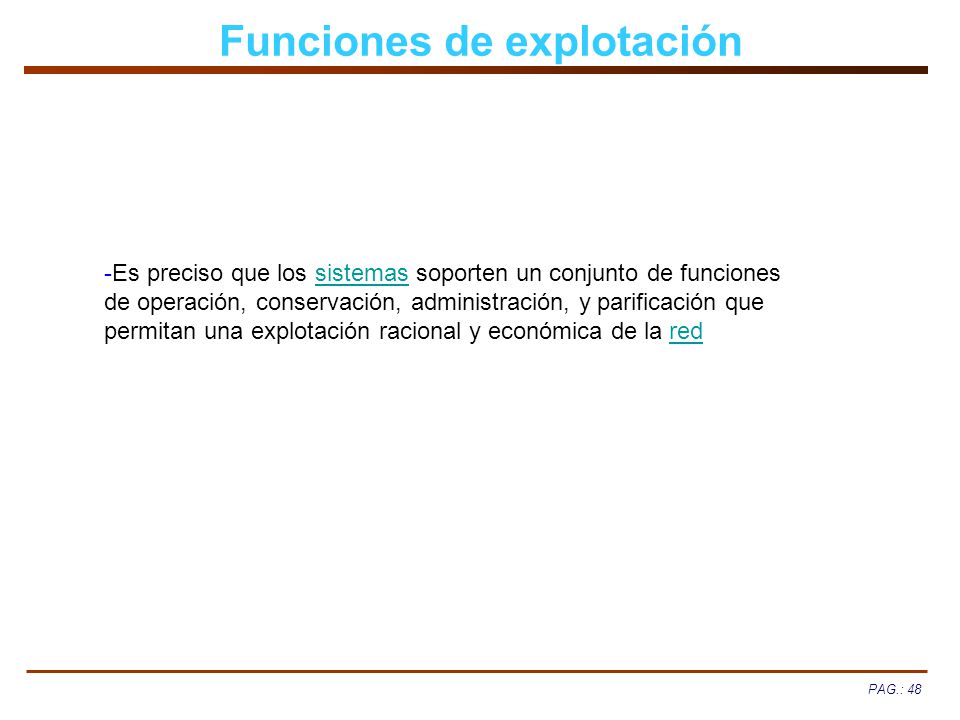

48 Funciones de explotación
-Es preciso que los sistemas soporten un conjunto de funciones de operación, conservación, administración, y parificación que permitan una explotación racional y económica de la red

49 FUNCIONES BASICAS DE LOS SISTEMAS DIGITALES
SINCRONIZACION TEMPORIZACION CONMUTACION DE PAQUETES

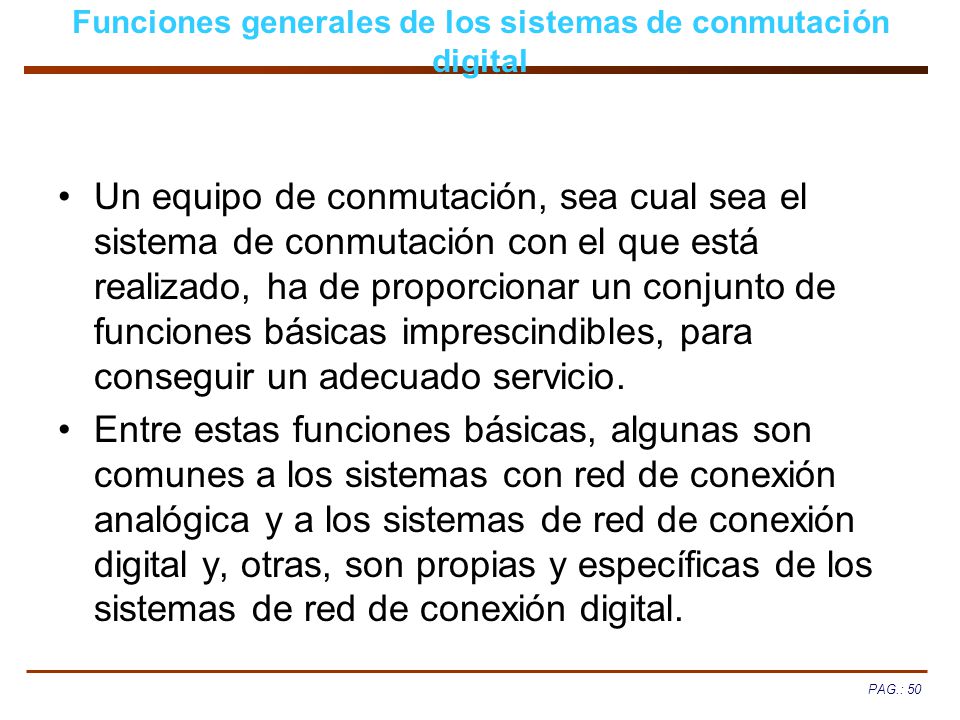

50 Funciones generales de los sistemas de conmutación digital
Un equipo de conmutación, sea cual sea el sistema de conmutación con el que está realizado, ha de proporcionar un conjunto de funciones básicas imprescindibles, para conseguir un adecuado servicio. Entre estas funciones básicas, algunas son comunes a los sistemas con red de conexión analógica y a los sistemas de red de conexión digital y, otras, son propias y específicas de los sistemas de red de conexión digital.

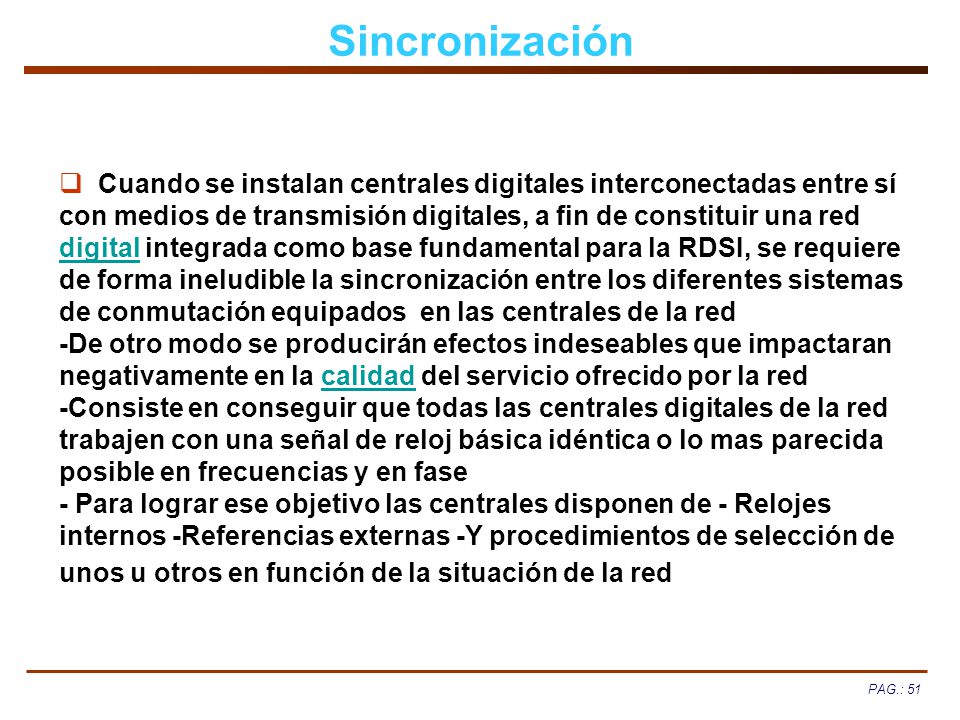

51 Sincronización Cuando se instalan centrales digitales interconectadas entre sí con medios de transmisión digitales, a fin de constituir una red digital integrada como base fundamental para la RDSI, se requiere de forma ineludible la sincronización entre los diferentes sistemas de conmutación equipados  en las centrales de la red -De otro modo se producirán efectos indeseables que impactaran negativamente en la calidad del servicio ofrecido por la red   -Consiste en conseguir que todas las centrales digitales de la red trabajen con una señal de reloj básica idéntica o lo mas parecida posible en frecuencias y en fase - Para lograr ese objetivo las centrales disponen de - Relojes internos -Referencias externas -Y procedimientos de selección de unos u otros en función de la situación de la red

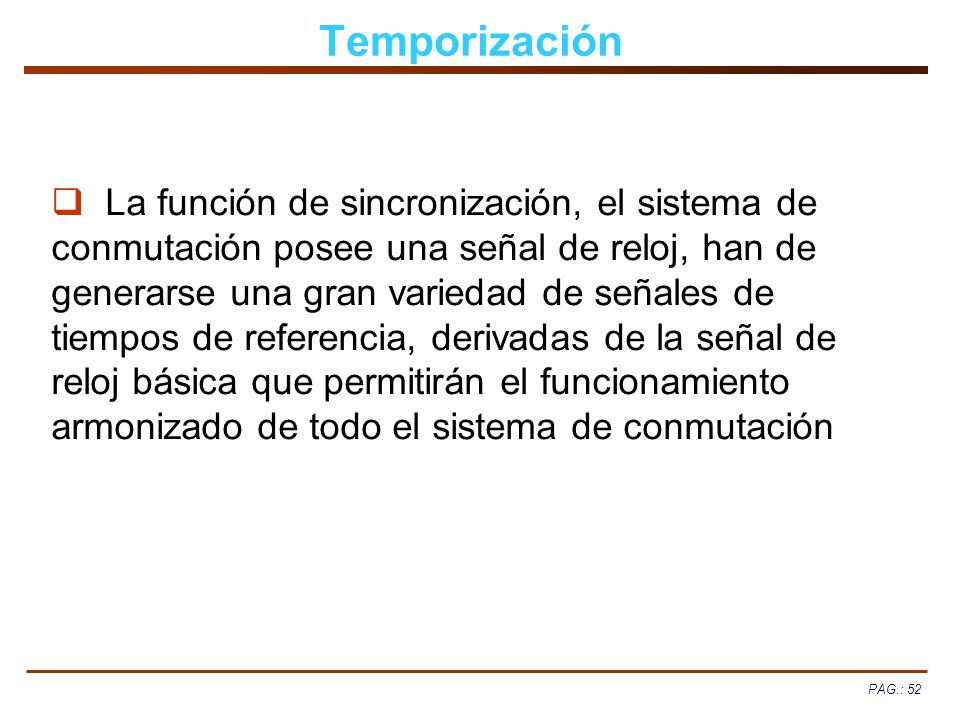

52 Temporización   La función de sincronización, el sistema de conmutación posee una señal de reloj, han de generarse una gran variedad de señales de tiempos de referencia, derivadas de la señal de reloj básica que permitirán el funcionamiento armonizado de todo el sistema de conmutación

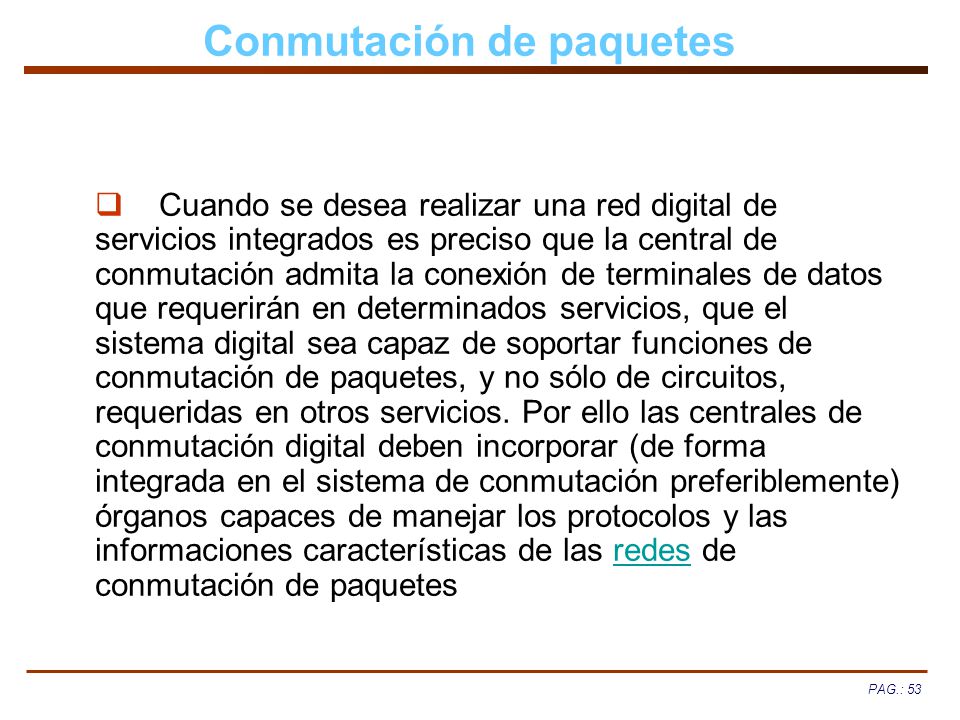

53 Conmutación de paquetes
Cuando se desea realizar una red digital de servicios integrados es preciso que la central de conmutación admita la conexión de terminales de datos que requerirán en determinados servicios, que el sistema digital sea capaz de soportar funciones de conmutación de paquetes, y no sólo de circuitos, requeridas en otros servicios. Por ello las centrales de conmutación digital deben incorporar (de forma integrada en el sistema de conmutación preferiblemente) órganos capaces de manejar los protocolos y las informaciones características de las redes de conmutación de paquetes

54 Video central de conmutación moderna.

55 Conmutación Realizada por: ASM© FIN
