1 Univesidad de la República

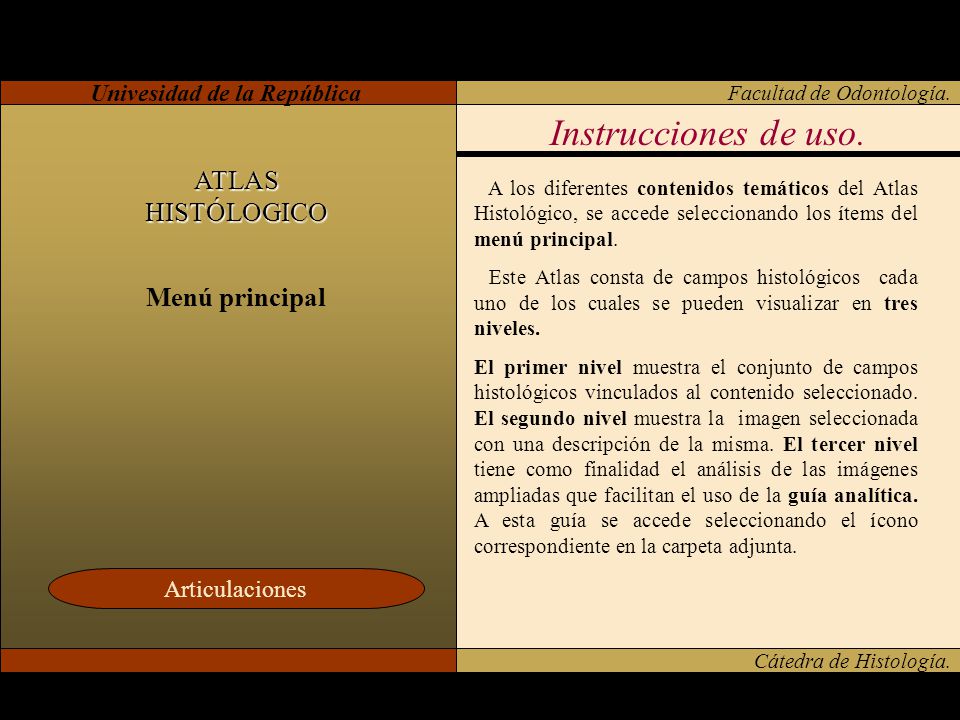

Facultad de Odontología. Instrucciones de uso. ATLAS HISTÓLOGICO A los diferentes contenidos temáticos del Atlas Histológico, se accede seleccionando los ítems del menú principal. Este Atlas consta de campos histológicos cada uno de los cuales se pueden visualizar en tres niveles. El primer nivel muestra el conjunto de campos histológicos vinculados al contenido seleccionado. El segundo nivel muestra la imagen seleccionada con una descripción de la misma. El tercer nivel tiene como finalidad el análisis de las imágenes ampliadas que facilitan el uso de la guía analítica. A esta guía se accede seleccionando el ícono correspondiente en la carpeta adjunta. Menú principal Articulaciones Cátedra de Histología.

2 Univesidad de la República
Facultad de Odontología. Articulaciones ATLAS HISTÓLOGICO Sincondrosis. Sutura. Articulación temporomandibular. - Adulta. - Embrionaria. Menú principal Articulaciones Cátedra de Histología.

3 Sincondrosis FAC.ODON UDELAR Fotomicrografía 1

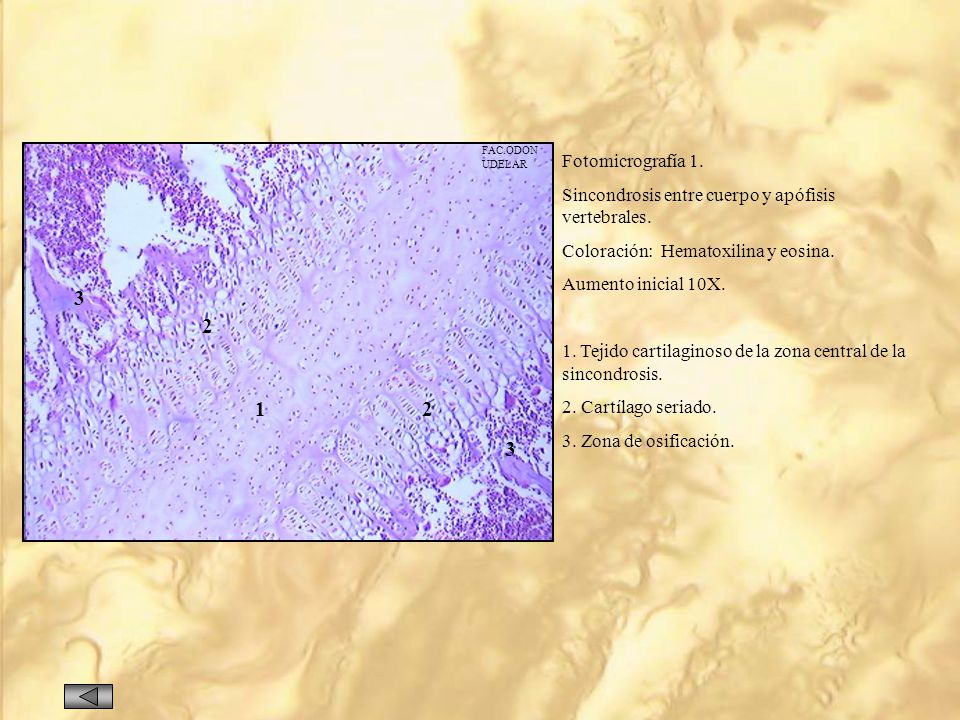

4 FAC.ODON UDELAR Fotomicrografía 1. Sincondrosis entre cuerpo y apófisis vertebrales. Coloración: Hematoxilina y eosina. Aumento inicial 10X. Tejido cartilaginoso de la zona central de la sincondrosis. Cartílago seriado. Zona de osificación. 3 2 1 2 3

5 FAC.ODON UDELAR

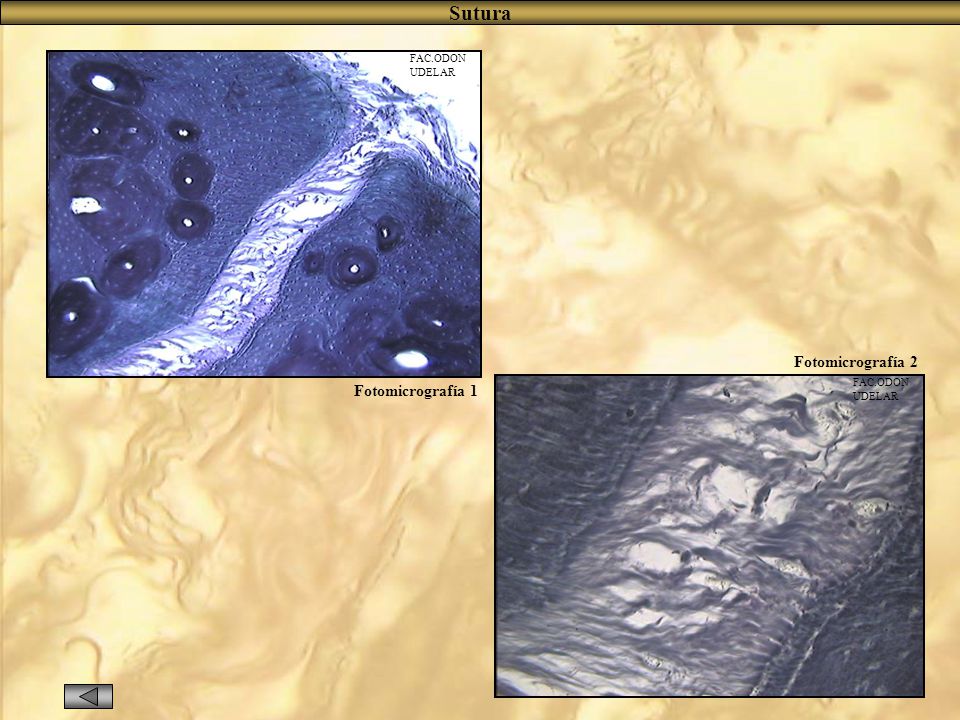

6 Sutura Fotomicrografía 2 Fotomicrografía 1 FAC.ODON UDELAR FAC.ODON

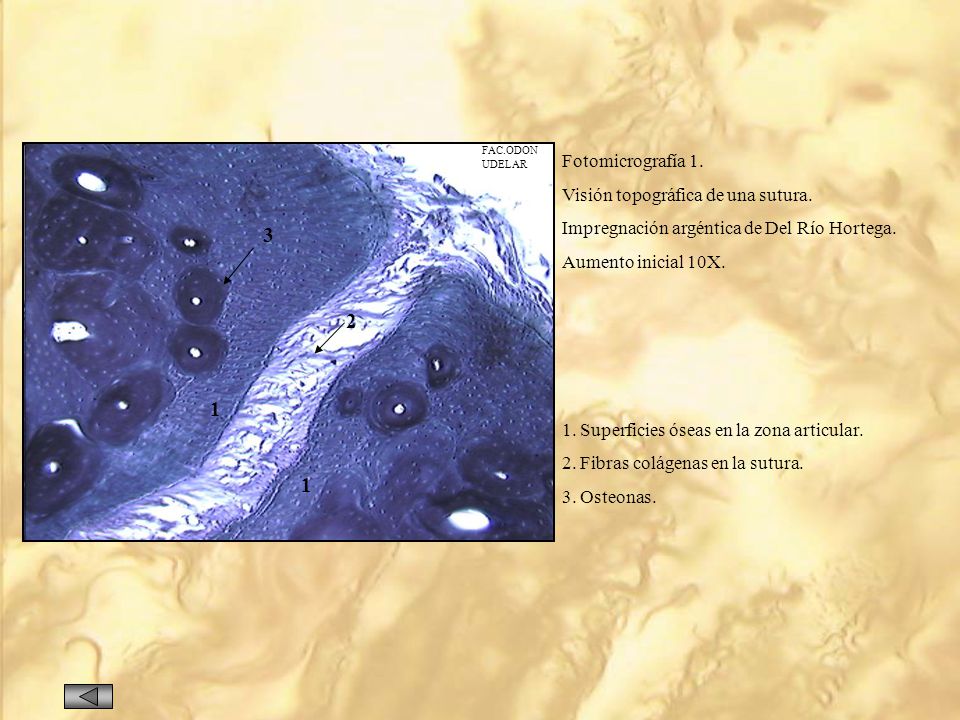

7 3 2 1 1 Fotomicrografía 1. Visión topográfica de una sutura.
FAC.ODON UDELAR Fotomicrografía 1. Visión topográfica de una sutura. Impregnación argéntica de Del Río Hortega. Aumento inicial 10X. Superficies óseas en la zona articular. Fibras colágenas en la sutura. Osteonas. 3 2 1 1

8 FAC.ODON UDELAR

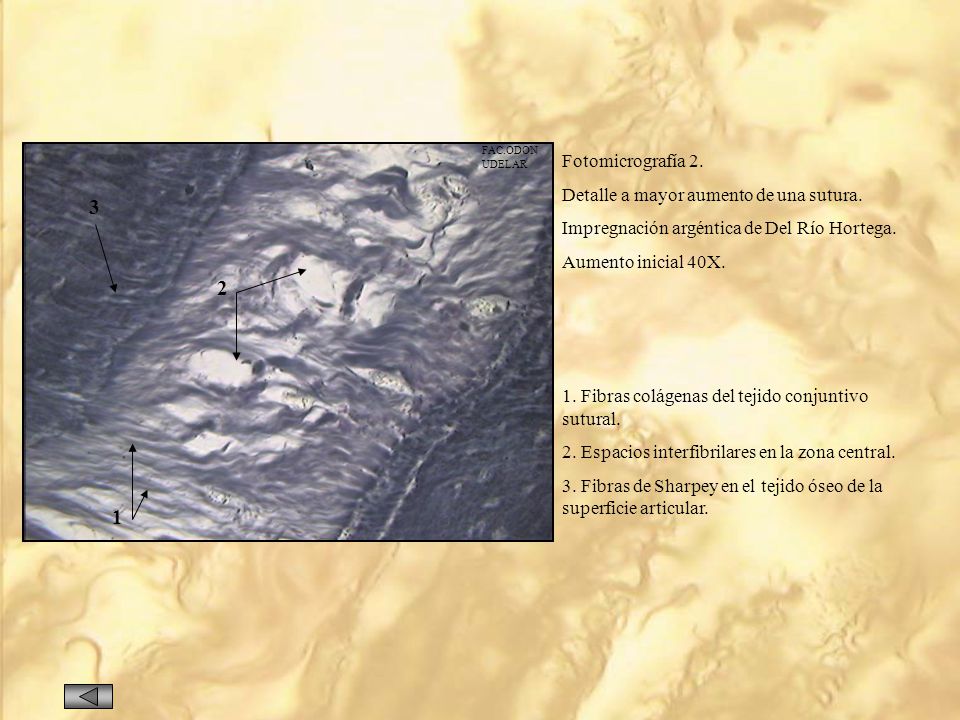

9 3 2 1 Fotomicrografía 2. Detalle a mayor aumento de una sutura.
FAC.ODON UDELAR Fotomicrografía 2. Detalle a mayor aumento de una sutura. Impregnación argéntica de Del Río Hortega. Aumento inicial 40X. Fibras colágenas del tejido conjuntivo sutural. Espacios interfibrilares en la zona central. Fibras de Sharpey en el tejido óseo de la superficie articular. 3 2 1

10 FAC.ODON UDELAR

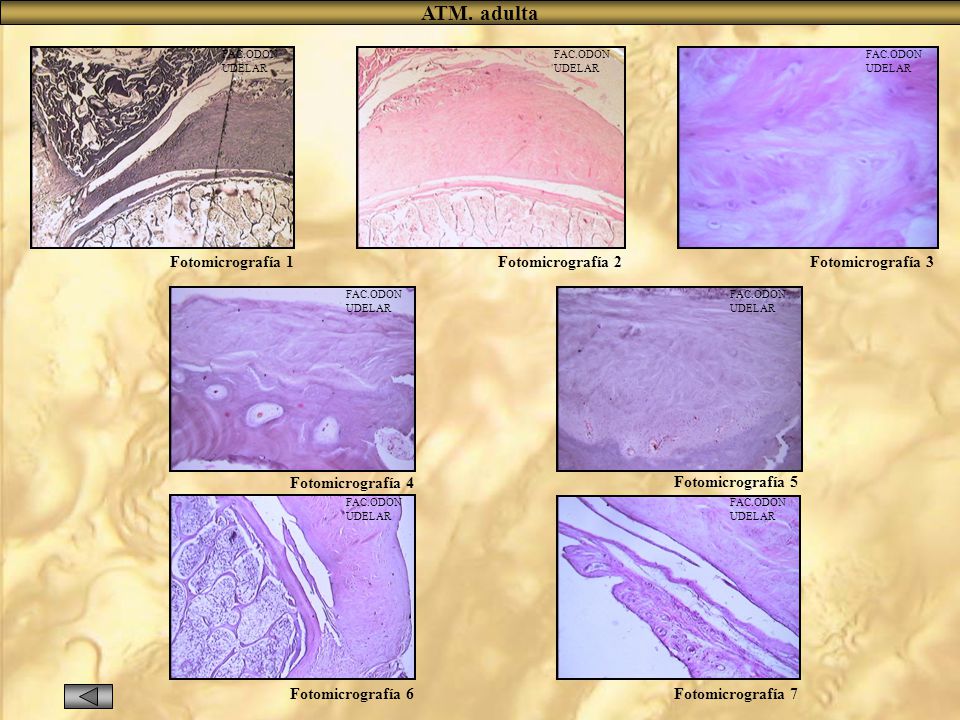

11 ATM. adulta Fotomicrografía 1 Fotomicrografía 2 Fotomicrografía 3
FAC.ODON UDELAR FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 1 Fotomicrografía 2 Fotomicrografía 3 FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 4 Fotomicrografía 5 FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 6 Fotomicrografía 7

12 3 2 1 4 4 Fotomicrografía 1. Corte frontal de ATM humana adulta.
FAC.ODON UDELAR Fotomicrografía 1. Corte frontal de ATM humana adulta. Impregnación argéntica de Wilder. Tomada en lupa estereoscópica, aumento inicial 1.9X. Tejido óseo de arquitectura esponjosa en el cóndilo mandibular. Tejido óseo de arquitectura compacta del hueso temporal. Disco articular. Cavidades articulares. 4 2 3 4 1

13 FAC.ODON UDELAR

14 1 2 Fotomicrografía 2. Corte frontal de ATM humana adulta.
FAC.ODON UDELAR Fotomicrografía 2. Corte frontal de ATM humana adulta. Imagen tomada en lupa estereocópica, aumento inicial 1.9X. Coloración: Hematoxilina y eosina. Disco articular. Superficie articular inferior. 1 2

15 FAC.ODON UDELAR

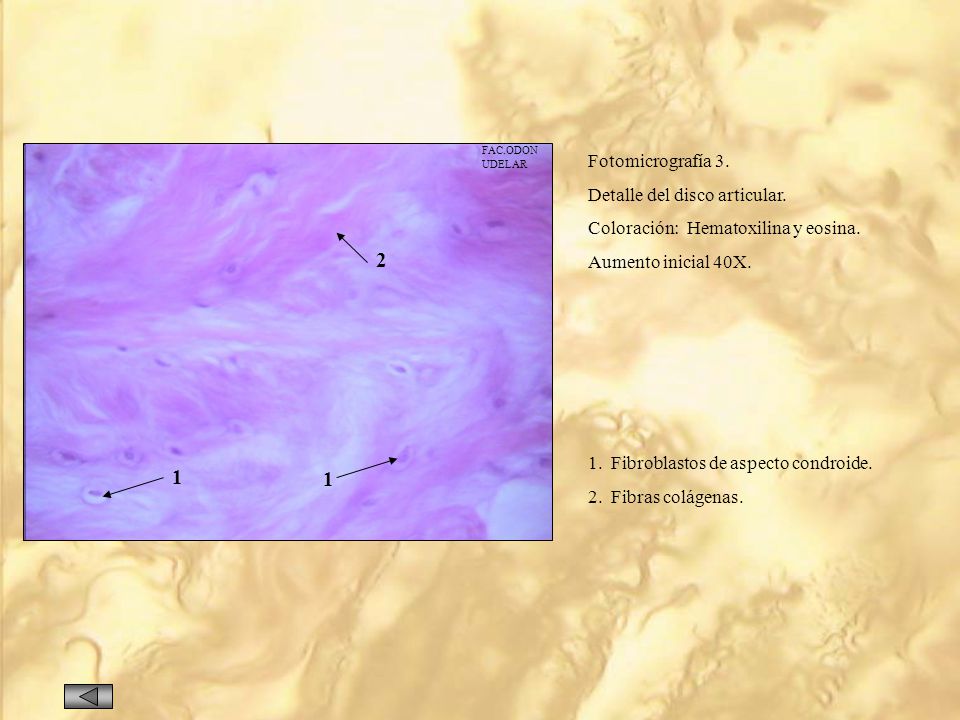

16 2 1 1 Fotomicrografía 3. Detalle del disco articular.
FAC.ODON UDELAR Fotomicrografía 3. Detalle del disco articular. Coloración: Hematoxilina y eosina. Aumento inicial 40X. Fibroblastos de aspecto condroide. Fibras colágenas. 2 1 1

17 FAC.ODON UDELAR

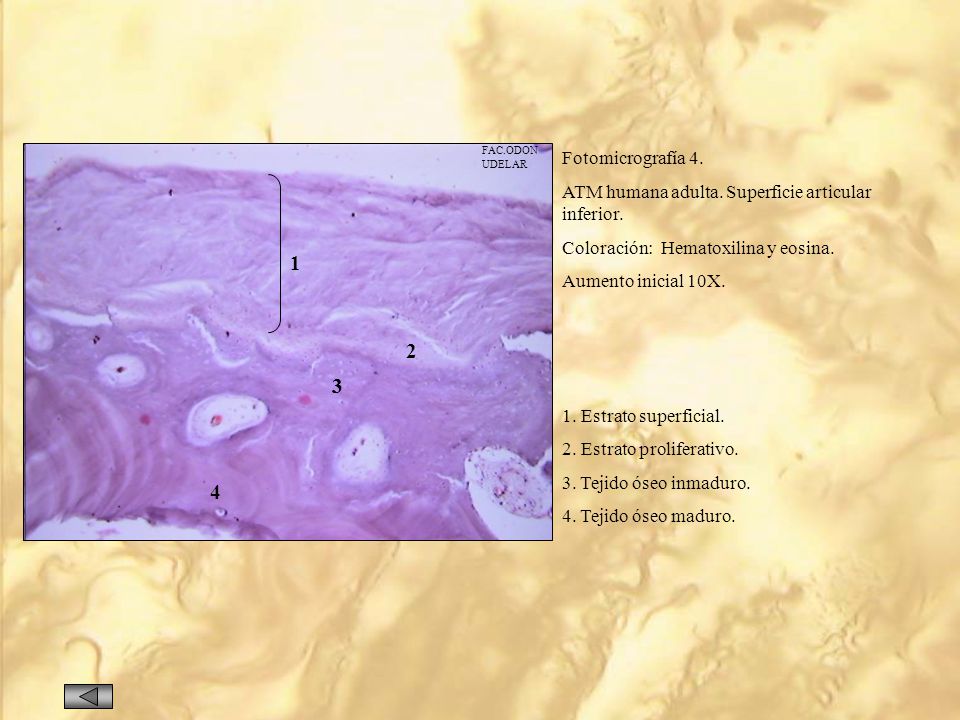

18 FAC.ODON UDELAR Fotomicrografía 4. ATM humana adulta. Superficie articular inferior. Coloración: Hematoxilina y eosina. Aumento inicial 10X. Estrato superficial. Estrato proliferativo. Tejido óseo inmaduro. Tejido óseo maduro. 1 2 3 3 4

19 FAC.ODON UDELAR

20 FAC.ODON UDELAR Fotomicrografía 5. Detalle del estrato proliferativo en la superficie articular inferior. Coloración: Hematoxilina y eosina. Aumento inicial 10X. Vasos sanguíneos en la capa proliferativa. Fibras en el estrato superficial. Tejido óseo. 2 1 3

21 FAC.ODON UDELAR

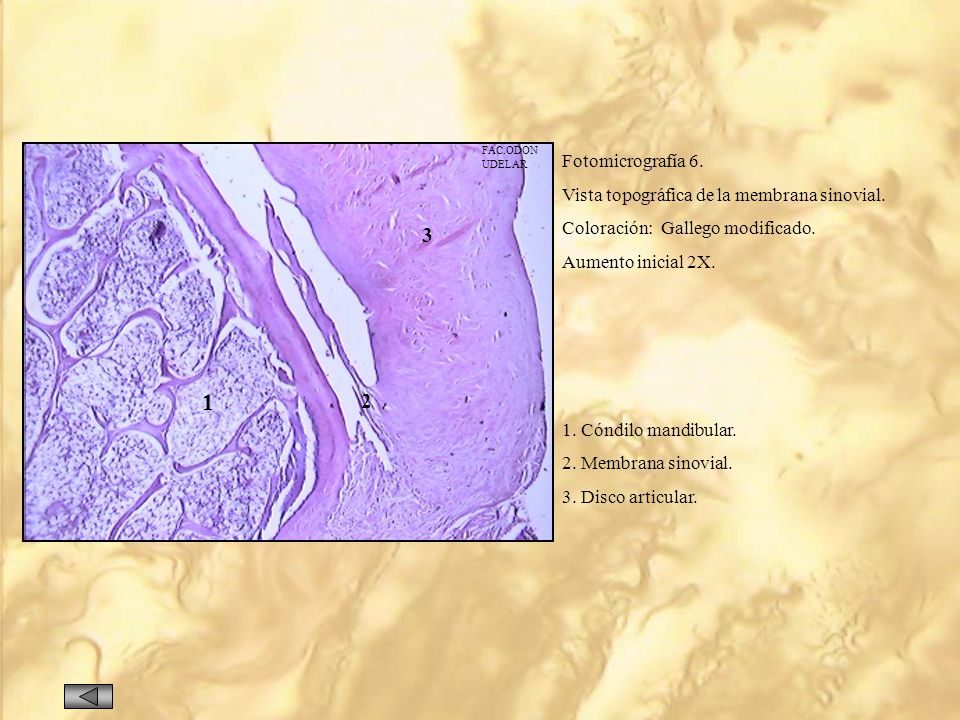

22 1 3 2 Fotomicrografía 6. Vista topográfica de la membrana sinovial.
FAC.ODON UDELAR Fotomicrografía 6. Vista topográfica de la membrana sinovial. Coloración: Gallego modificado. Aumento inicial 2X. Cóndilo mandibular. Membrana sinovial. Disco articular. 3 1 2

23

24 FAC.ODON UDELAR Fotomicrografía 7. Detalle de una vellosidad de la membrana sinovial. Coloración: Gallego modificado. Aumento inicial 10X. Vasos sanguíneos en la vellosidad sinovial. Disco articular. 2 1

25

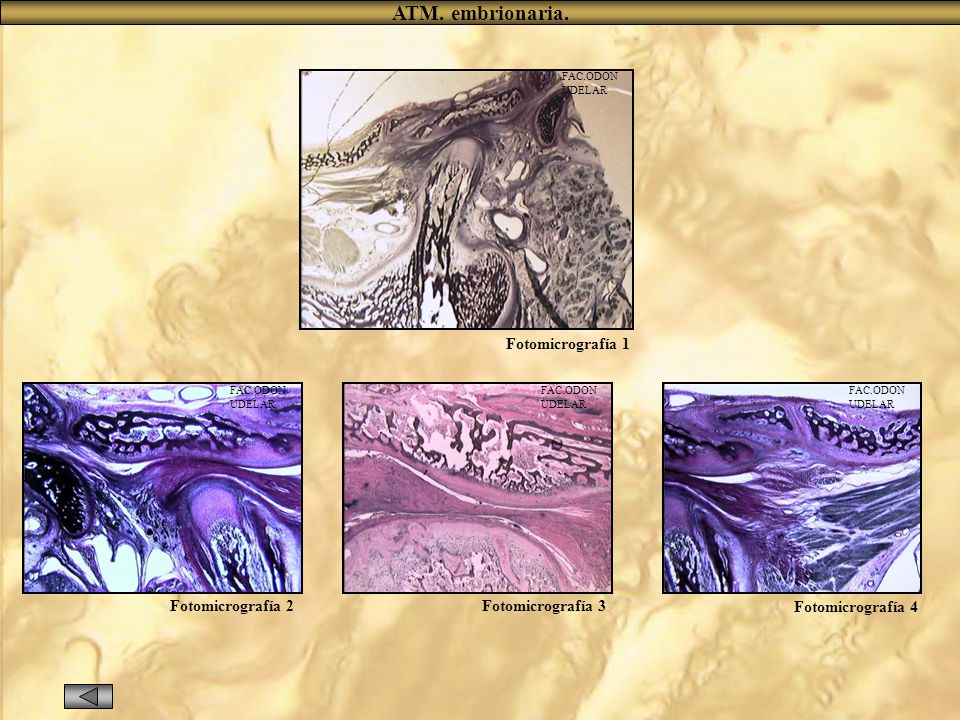

26 ATM. embrionaria. Fotomicrografía 1 Fotomicrografía 2
FAC.ODON UDELAR Fotomicrografía 1 FAC.ODON UDELAR FAC.ODON UDELAR FAC.ODON UDELAR Fotomicrografía 2 Fotomicrografía 3 Fotomicrografía 4

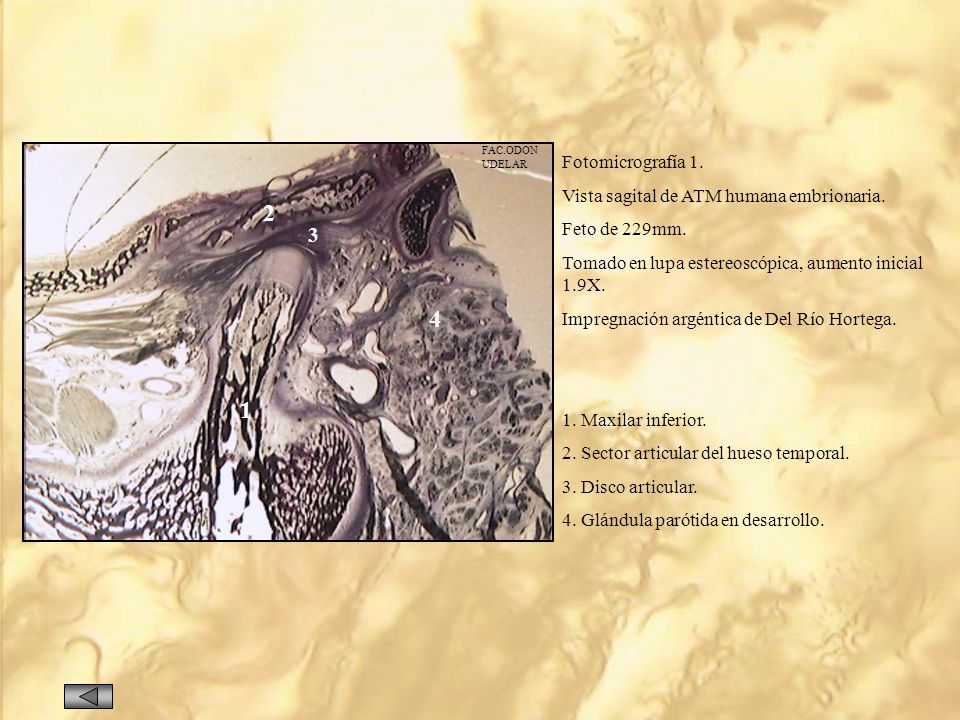

27 2 4 1 3 Fotomicrografía 1. Vista sagital de ATM humana embrionaria.
FAC.ODON UDELAR Fotomicrografía 1. Vista sagital de ATM humana embrionaria. Feto de 229mm. Tomado en lupa estereoscópica, aumento inicial 1.9X. Impregnación argéntica de Del Río Hortega. Maxilar inferior. Sector articular del hueso temporal. Disco articular. Glándula parótida en desarrollo. 2 3 4 1

28 FAC.ODON UDELAR

29 3 4 2 1 5 Fotomicrografía 2. Corte sagital de ATM humana.
FAC.ODON UDELAR Fotomicrografía 2. Corte sagital de ATM humana. Feto de 229 mm. Impregnación argéntica de Del Río Hortega. Aumento inicial 2X. Cartílago condilar. Disco articular. Superficie articular superior. Cisura escamotimpánica. Almohadilla retrodiscal. 3 4 2 1 5

30 FAC.ODON UDELAR

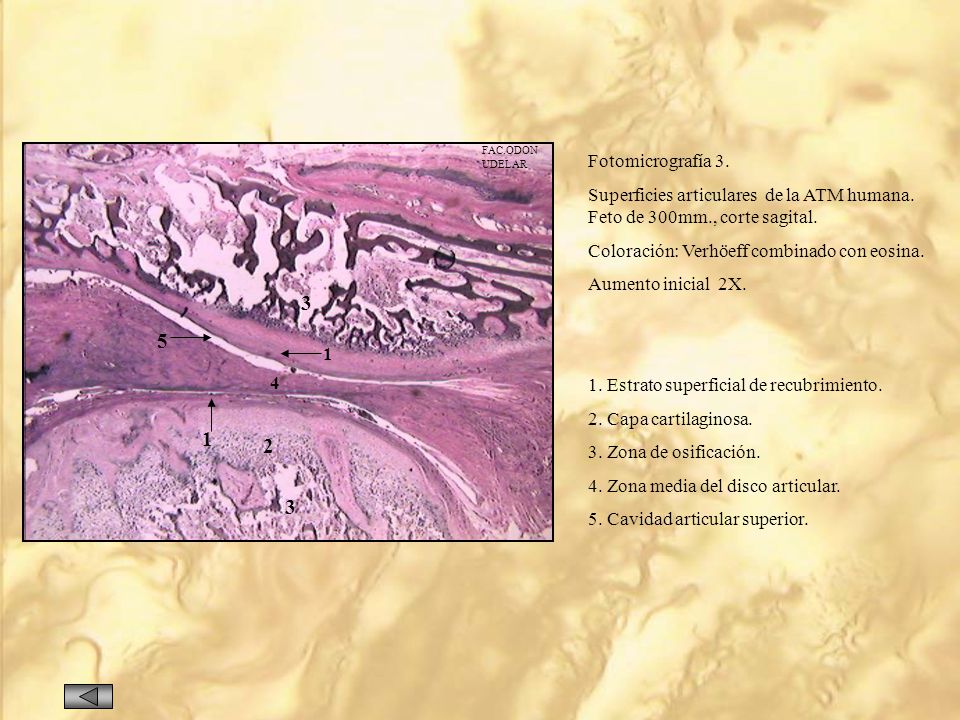

31 FAC.ODON UDELAR Fotomicrografía 3. Superficies articulares de la ATM humana. Feto de 300mm., corte sagital. Coloración: Verhöeff combinado con eosina. Aumento inicial 2X. Estrato superficial de recubrimiento. Capa cartilaginosa. Zona de osificación. Zona media del disco articular. Cavidad articular superior. 3 5 1 4 1 2 3

32 FAC.ODON UDELAR

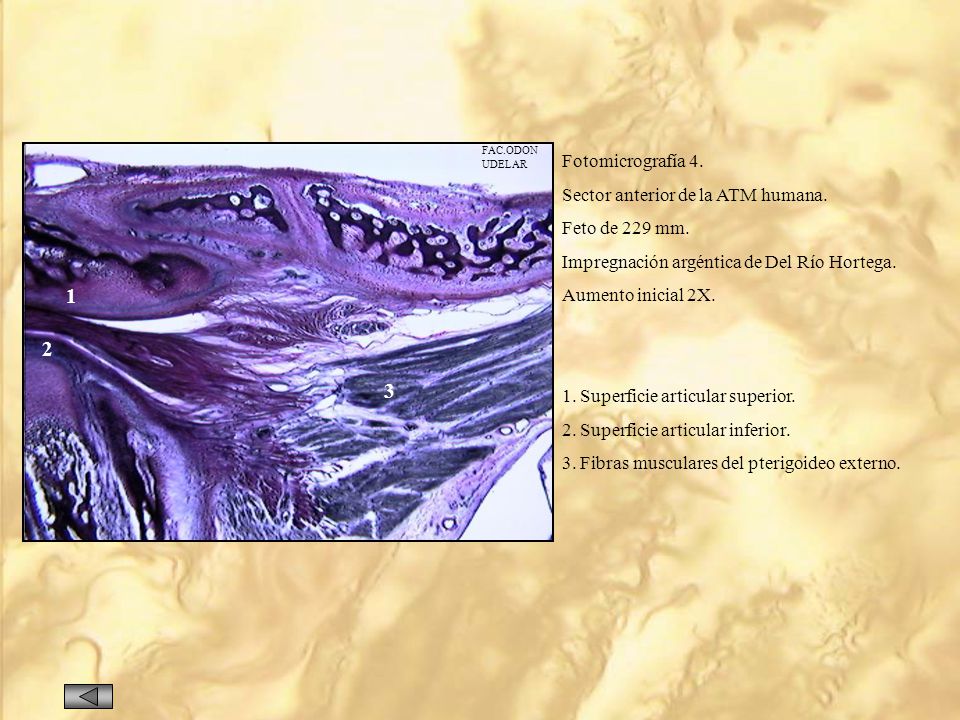

33 1 2 3 Fotomicrografía 4. Sector anterior de la ATM humana.
FAC.ODON UDELAR Fotomicrografía 4. Sector anterior de la ATM humana. Feto de 229 mm. Impregnación argéntica de Del Río Hortega. Aumento inicial 2X. Superficie articular superior. Superficie articular inferior. Fibras musculares del pterigoideo externo. 1 2 3

34 FAC.ODON UDELAR
