1 Impresoras y PostScript

2 Impresoras (1)

3 Impresoras (2) Por tecnología  De impacto De matriz de puntos De tipos  De inyección de tinta Monocromo/Color  Por sublimación de tinta  Láser Monocromo/Color

4 Impresoras de impacto (1) Pros:  Barata y fiable  Puede imprimir en papel autocopiativo  Puede usar papel continuo  Apta para registrar eventos asíncronos

5 Impresoras de impacto (2) Contras  Lenta  Ruidosa  Interfaz obsoleto  Sólo espaciado fijo  Calidad no uniforme (negro -> gris)  Necesita dos modos: texto y gráfico  Sólo monocromo

6 Impresoras de impacto (3) Impresora de líneas  MUY ruidosa  Cara  Rápida  Espaciado fijo  Ancho fijo  Papel continuo

7 Impresoras de impacto (4) Otras tecnologías  Margarita  Bola

8 Impresoras de inyección (1) Métodos de inyección  Piezoeléctrico  Térmico Más lento Menos fiable

9 Impresoras de inyección (2) Pros  Velocidad de ppm  Silenciosas  Color  Baratas de adquirir  Reducido tamaño respecto a una láser color

10 Impresoras de inyección (3) Contras  Repuestos caros  Calidad dependiente del papel  Inadecuadas para uso ocasional

11 Impresoras de cera (1) Pros  Calidad fotográfica  Impresión sobre plástico  Precio comparable al láser Contras  Largo periodo de calentamiento

12 Impresoras láser Pros  Alta velocidad  Precio medio  Calidad constante (casi)  Alta resolución Contras  Color caro

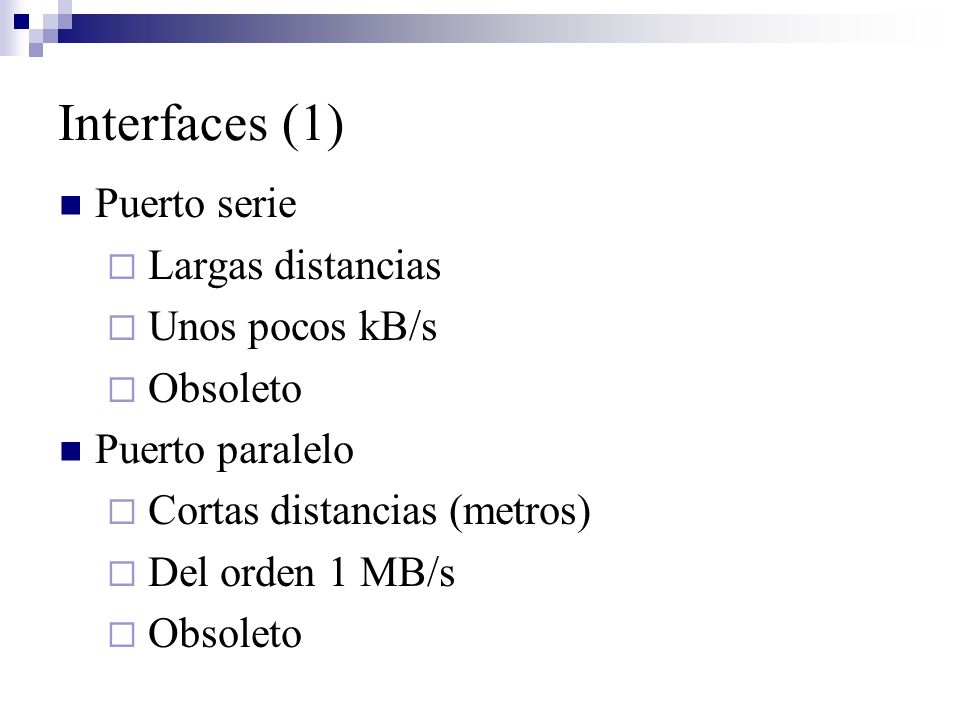

13 Interfaces (1) Puerto serie  Largas distancias  Unos pocos kB/s  Obsoleto Puerto paralelo  Cortas distancias (metros)  Del orden 1 MB/s  Obsoleto

14 Interfaces (2) Ethernet  Funcionamiento en red (IP propia, servidor WEB en la propia impresora)  Velocidad del orden de MB/s USB  Universal  Velocidad de decenas de MB/s WiFi  Autonomía  Velocidad de decenas de MB/s

15 Control de la impresora (1) La impresora recibe datos y órdenes Debe saber distinguir entre unos y otros. Para distinguir las órdenes se usan “secuencias de ESC” Conjuntos de órdenes: ESC de Epson, XL24 de IBM, Fujitsu Actualmente quedan esencialmente dos: PCL de HP y PostScript de Adobe, que son lenguajes de descripción de páginas.

16 PCL (1) 1980, Hewlet-Packard PCL-1: Impresión y posicionamiento PCL-2: Superconjunto de PCL-1. Multiusuario PCL-3: Aumento de la calidad, procesamiento de texto. PCL-4: Descripción de páginas PCL-5: Escalado de fuentes y gráficos PCL-6: Descripción de páginas

17 PCL (2) El contexto de PCL  Control (CR,LF,FF)  PCL  PJL (Printer Job Control)  HP-GL/2 (Gráficos vectoriales)

18 PostScript Creado por Adobe en 1980 Lenguaje de descripción de páginas Contiene todo aquello que contiene cualquier lenguaje de propósito general y aparte una serie de operadores gráficos Está diseñado para ejecutarse en el ordenador o en la propia impresora Para que sea posible, es un lenguaje orientado a pila

19 Pila (1) 2 3 add

20 Pila (2) 2+3 => 2 3 add (2+3)/(4+5) => 2 3 add 4 5 add div cos(3/5) => 3 5 div cos (1+sin(15))^2 => 15 sin 1 add dup mul

21 Pila (3)

22 Pila (4) 1+cos(x^2) => dup mul cos 1 add (1+x)/(1-x) => dup 1 add exch neg 1 add div sqrt(1+x^2) => dup mul 1 add sqrt

23 Pila (5) /F { dup mul cos 1 add } def /tan { dup sin exch cos div } def /mm { 2.834646 mul } def /cm { 28.346456 mul } def 3 cm 4 cm moveto

24 Operadores Aritméticos : add, sub, mul, div, idiv, neg, abs, sin, cos, atan, log, ln, exp, sqrt, mod, bitshift Lógicos : eq, neq, lt, le, gt, ge, and, or, xor De pila : dup, pop, exch, ==, pstack, roll

25 Control de flujo (1) Condicionales  bool { … } if  bool { … } { … } ifelse Bucles  desde incr hasta { … } for  { … exit … } loop  veces { … } repeat

26 Control de flujo (2) /factorial { dup 1 gt { dup 1 sub factorial mul } if } def /tabla { 2 1 10 {factorial ==} } def

27 Gráficos (1) TODO OBJETO TIENE UNA DESCRIPCIÓN GEOMÉTRICA Por tanto le son aplicables las transformaciones geométricas planas: traslación, rotación, escalado. Operadores: actuán sobre el S.R.  x y translate  ang rotate  a b scale

28 Gráficos (2) “Filosofía” de los gráficos  Un “pincel” virtual sigue una trayectoria, dibujando a su paso aquello que se especifique. Una trayectoria comienza con newpath y termina con stroke. El pincel se posiciona con moveto  Si la trayectoria es cerrada, se cierra con closepath  Una vez terminada la página, se “fija” mediante showpage

29 Gráficos (3) El origen de coordenadas se encuentra en el ángulo inferior izquierdo del papel. El eje x es horizontal, y el eje y vertical La unidad de medida es 1/72 de pulgada. Una pulgada son 2,54 cm. Un milímetro son por tanto 2,8346457 unidades. Un centímetro son 28,3464567 unidades El papel A4 tiene 210x297 mm ~(595x842)

30 Gráficos (4) Una línea se traza con lineto o rlineto Su grosor se controla con setwidth Su nivel de gris con setgray, desde 0 (negro) hasta 1 (blanco) Un arco se traza con arc, que espera un origen (x,y), un radio, un ángulo inicial y un ángulo final. Los ángulos se miden en grados, a partir del eje x y en sentido contrario a las agujas del reloj
