RESUMEN DE LA NORMA NR-6 PARTE 2

Presentación del tema: "RESUMEN DE LA NORMA NR-6 PARTE 2"— Transcripción de la presentación:

1 RESUMEN DE LA NORMA NR-6 PARTE 2
EVALUACION DE MARCOS DE ACERO Y MAMPOSTERIA

2 CAPITULO 10 EVALUACION ANALITICA PARA ESTRUCTURAS DE ACERO
METODOS DE ANALISIS PRELIMINAR SIMPLE EVALUACION ANALITICA

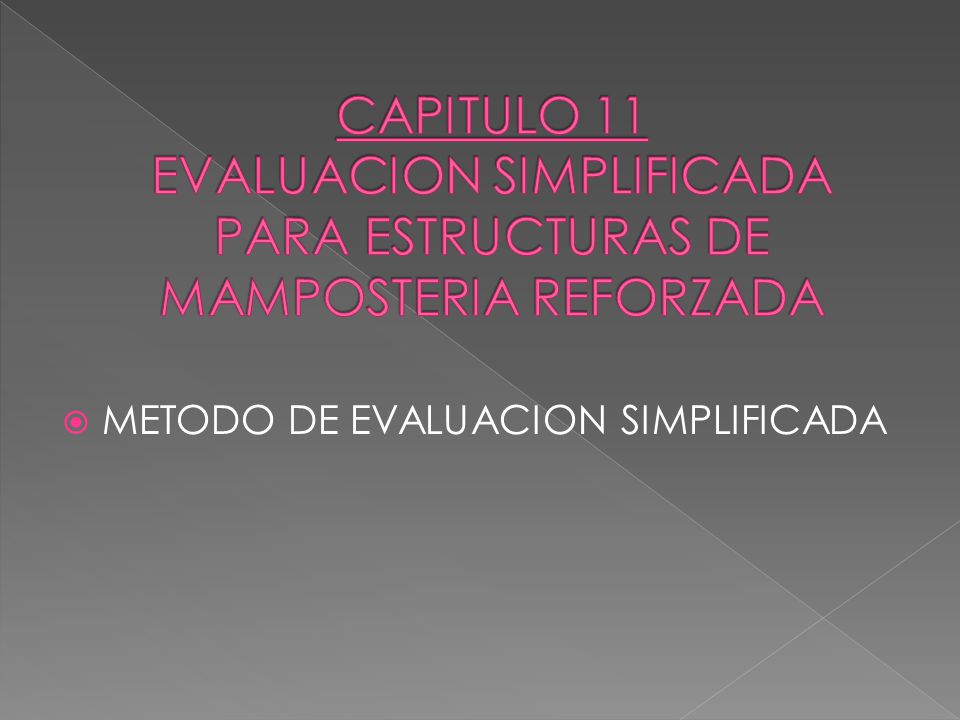

3 CAPITULO 11 EVALUACION SIMPLIFICADA PARA ESTRUCTURAS DE MAMPOSTERIA REFORZADA
METODO DE EVALUACION SIMPLIFICADA

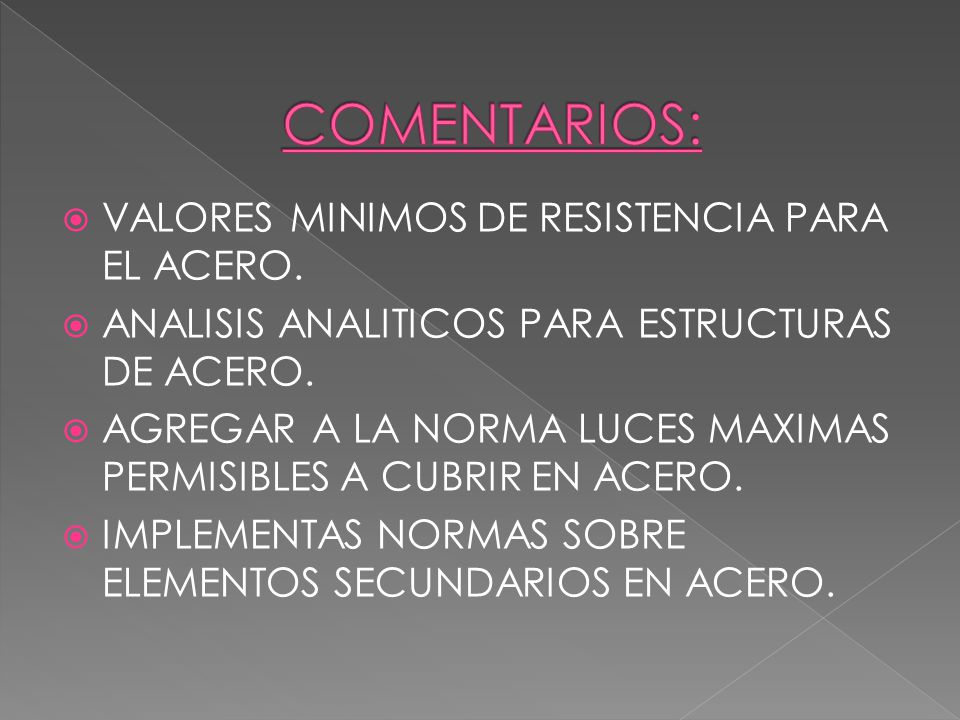

4 COMENTARIOS: VALORES MINIMOS DE RESISTENCIA PARA EL ACERO.
ANALISIS ANALITICOS PARA ESTRUCTURAS DE ACERO. AGREGAR A LA NORMA LUCES MAXIMAS PERMISIBLES A CUBRIR EN ACERO. IMPLEMENTAS NORMAS SOBRE ELEMENTOS SECUNDARIOS EN ACERO.

5 RESUMEN DE LA NORMA NR-6 PARTE 3
DISMINUCIÓN DE RIESGOS Y REHABILITACION

6 CAPITULO 12 REHABILITACION DE ESTRUCTURAS
PASOS PARA LA REHABILITACION: REHABILITACION SIMPLIFICADA REVISION DE CONSIDERACIONES INICIALES. OBJETIVO DE LA REHABILITACION REHABILITACION SISTEMATICA OTRAS OPCIONES DISEÑO DE REHABILITACION REVISION DE LA REHABILITACION

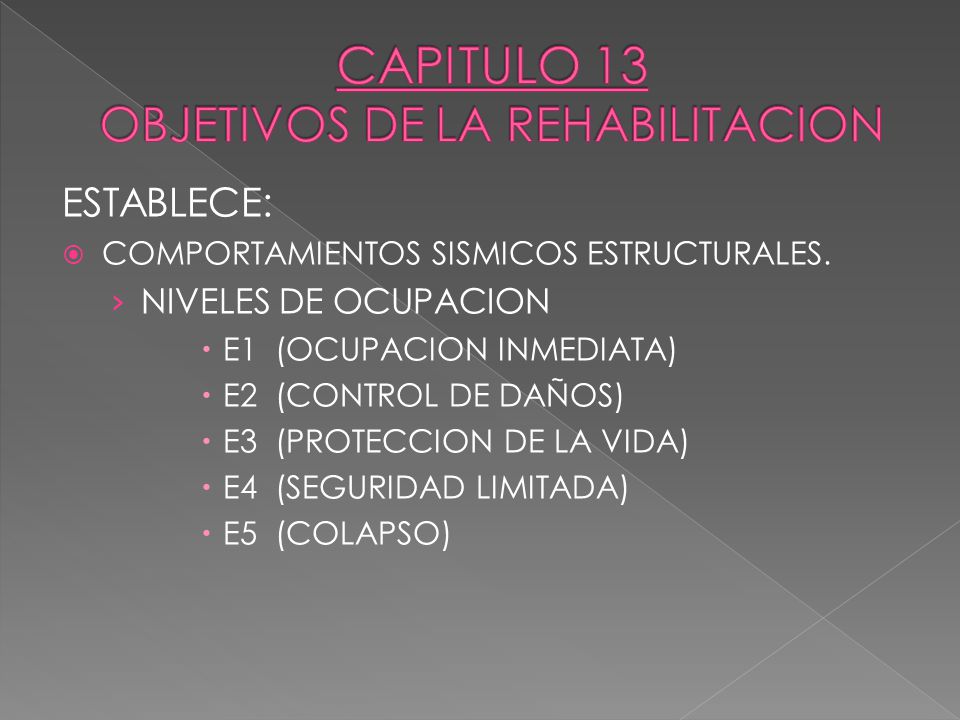

7 CAPITULO 13 OBJETIVOS DE LA REHABILITACION
ESTABLECE: COMPORTAMIENTOS SISMICOS ESTRUCTURALES. NIVELES DE OCUPACION E1 (OCUPACION INMEDIATA) E2 (CONTROL DE DAÑOS) E3 (PROTECCION DE LA VIDA) E4 (SEGURIDAD LIMITADA) E5 (COLAPSO)

8 CAPITULO 13 OBJETIVOS DE LA REHABILITACION
NIVELES DE COMPORTAMIENTO NO ESTRUCTURAL. NA (OPERACIONAL) NB (OCUPACION INMEDIATA) NC (PROTECCION DE LA VIDA) ND (REDUCCION DE RIESGOS)

9 CAPITULO 13 OBJETIVOS DE LA REHABILITACION
NIVELES DE CONTROL DE DAÑOS PREVENCION DE COLAPSO (daño severo) MUY CERCA DEL COLAPSO POCA RIGIDEZ EN COLUMNAS Y MUROS DE CORTE DERIVAS PERMANETES Y SALIDAS BLOQUEADAS FALLAS EN MUROS DE RELLENO Y DE ELEMENTOS NO ESTRUCTURALES

10 CAPITULO 13 OBJETIVOS DE LA REHABILITACION
PROTECCION DE LA VIDA (daño moderado) ALGUNAS DERIVAS PERMANENTES REHABILIRACION ECONOMICAMENTE DIFICIL ALGUNA RIGIDEZ EN COLUMNAS Y MUROS DE CORTE FUNCIONAN LOS ELEMENTTOS QUE SOPORTAN CARGA GRAVITACIONAL

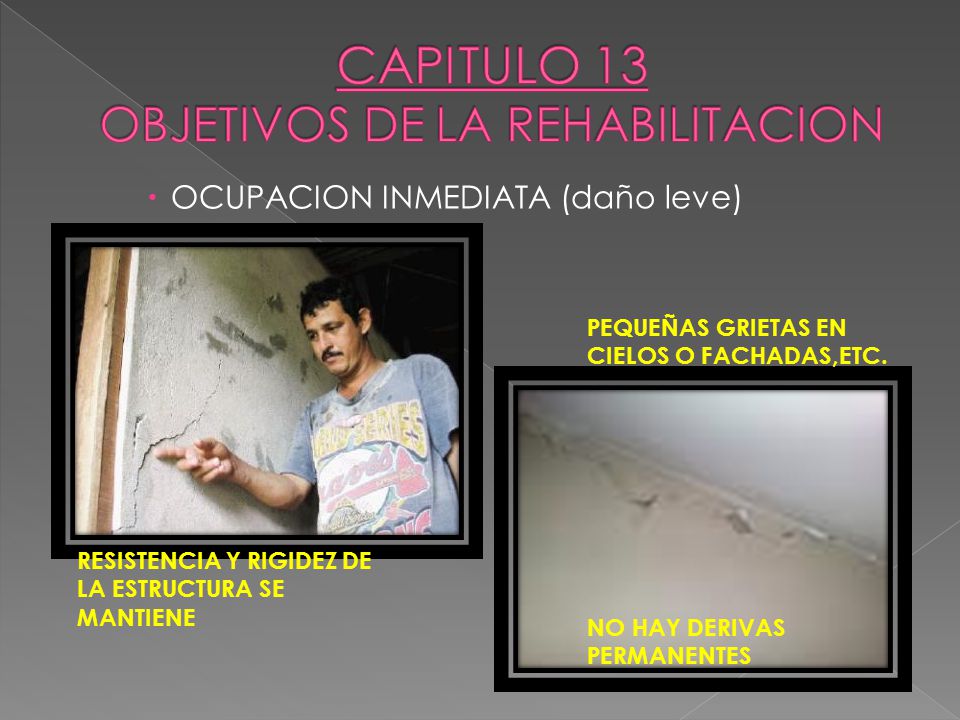

11 CAPITULO 13 OBJETIVOS DE LA REHABILITACION
OCUPACION INMEDIATA (daño leve) PEQUEÑAS GRIETAS EN CIELOS O FACHADAS,ETC. RESISTENCIA Y RIGIDEZ DE LA ESTRUCTURA SE MANTIENE NO HAY DERIVAS PERMANENTES

12 CAPITULO 13 OBJETIVOS DE LA REHABILITACION
OCUPACION PERMANENTE (daño muy leve) NO HAY DERIVAS PERMANENTES RESISTENCIA Y RIGIDEZ ORIGINAL SE MANTIENE DAÑO EN COMPONENTES NO ESTRUCTURALES ES CASI DESPECIABLE FUNCIONAN TODOS LOS SISTEMAS DE OPERACIÓN NORMAL

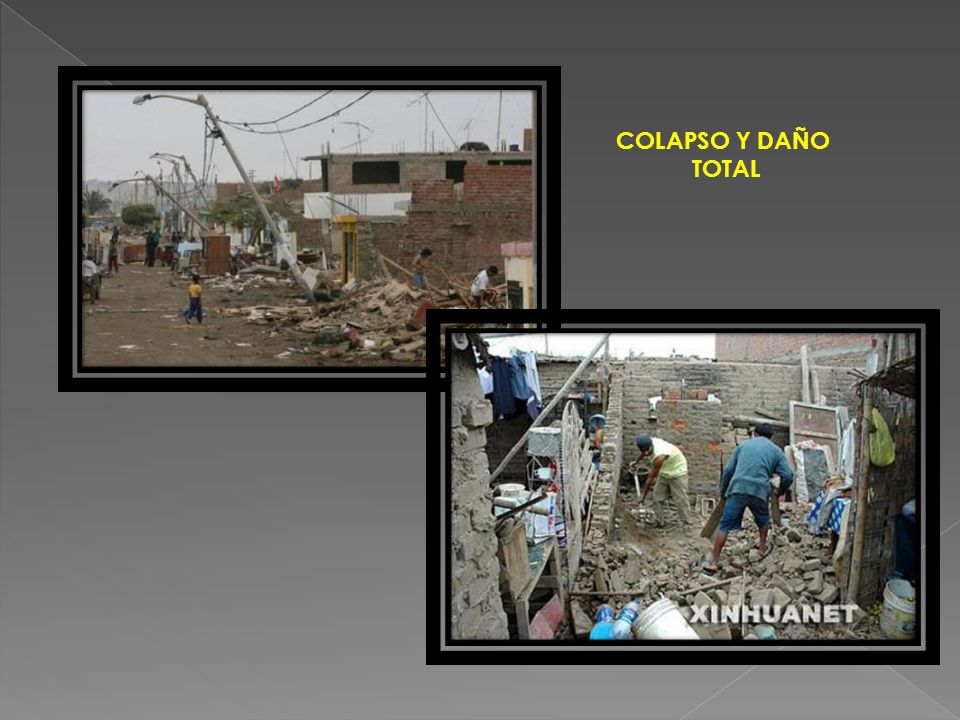

13 COLAPSO Y DAÑO TOTAL

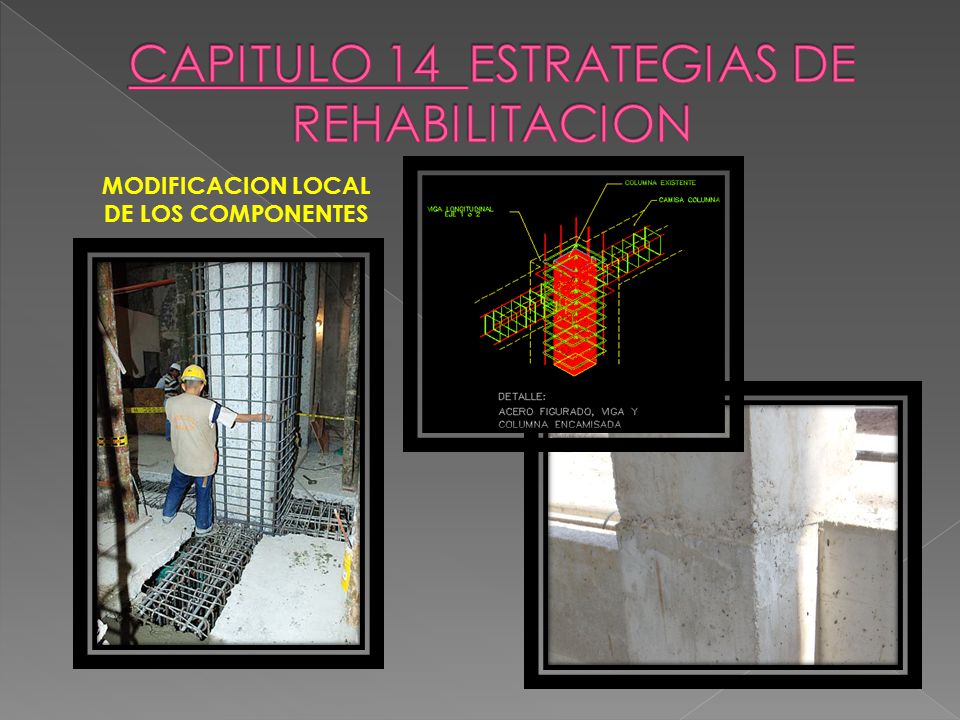

14 CAPITULO 14 ESTRATEGIAS DE REHABILITACION
MODIFICACION LOCAL DE LOS COMPONENTES

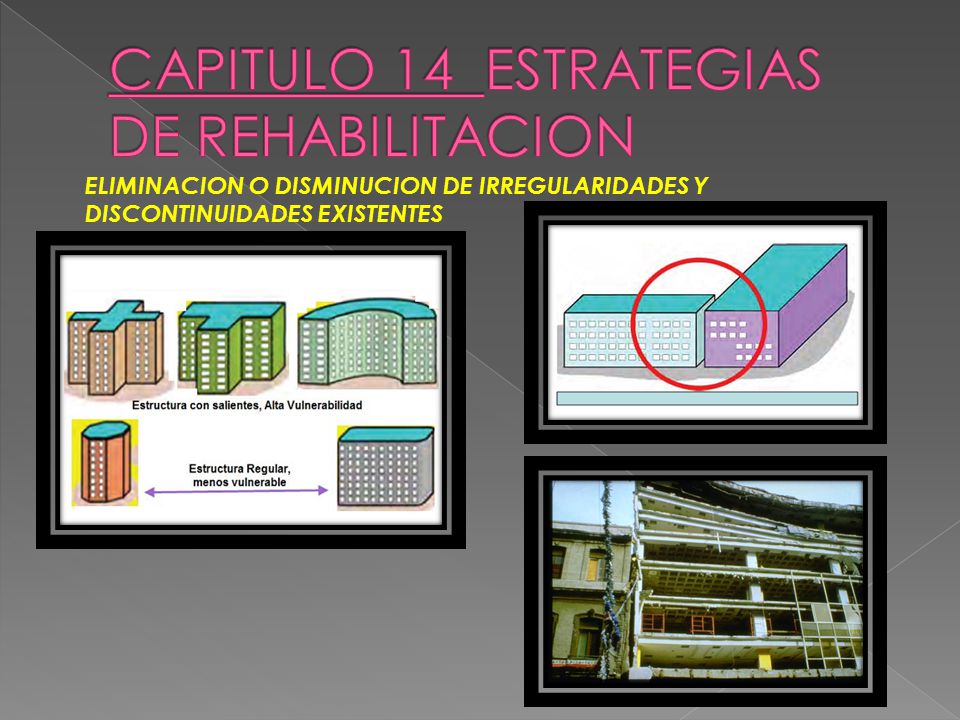

15 CAPITULO 14 ESTRATEGIAS DE REHABILITACION
ELIMINACION O DISMINUCION DE IRREGULARIDADES Y DISCONTINUIDADES EXISTENTES

16 CAPITULO 14 ESTRATEGIAS DE REHABILITACION
AUMENTO DE LA RIGIDEZ GLOBAL DE LA ESTRUCTURA

17 CAPITULO 14 ESTRATEGIAS DE REHABILITACION
DISMINUCION DE LA MASA

18 CAPITULO 14 ESTRATEGIAS DE REHABILITACION
AISLAMIENTO SÍSMICO DISIPADORES SUPLEMENTARIOS DE ENERGÍA

19 CAPITULO 14 Determinación de deficiencias y potenciales causas de riesgos sísmicos
Configuraciones no deseables

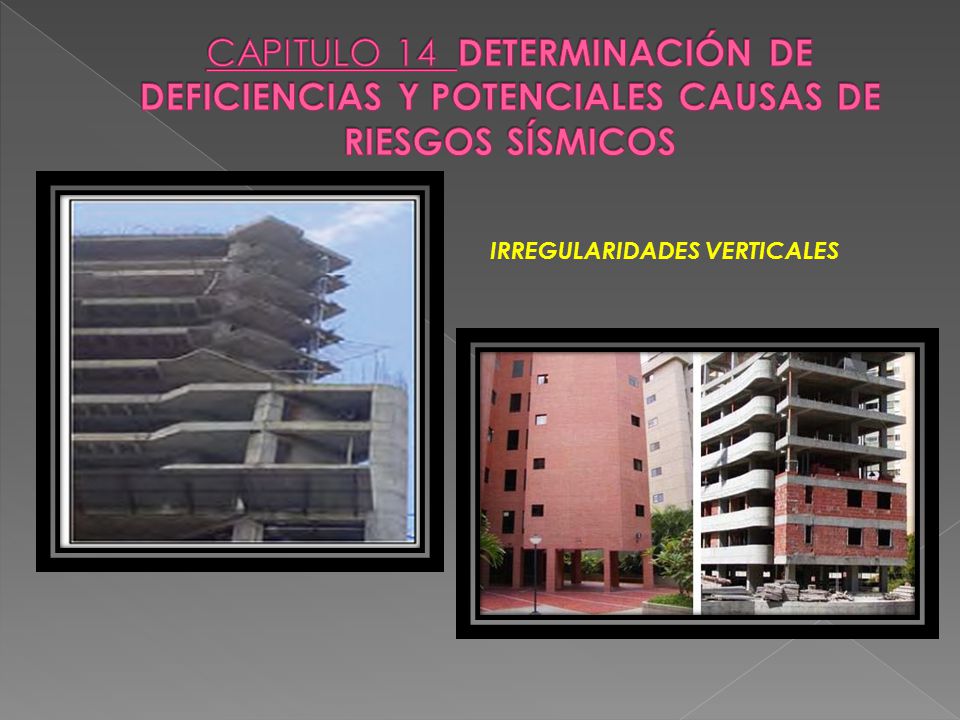

20 CAPITULO 14 Determinación de deficiencias y potenciales causas de riesgos sísmicos
IRREGULARIDADES VERTICALES

21 COLUMNA DEBIL – VIGA FUERTE
CAPITULO 14 Determinación de deficiencias y potenciales causas de riesgos sísmicos COLUMNA DEBIL – VIGA FUERTE

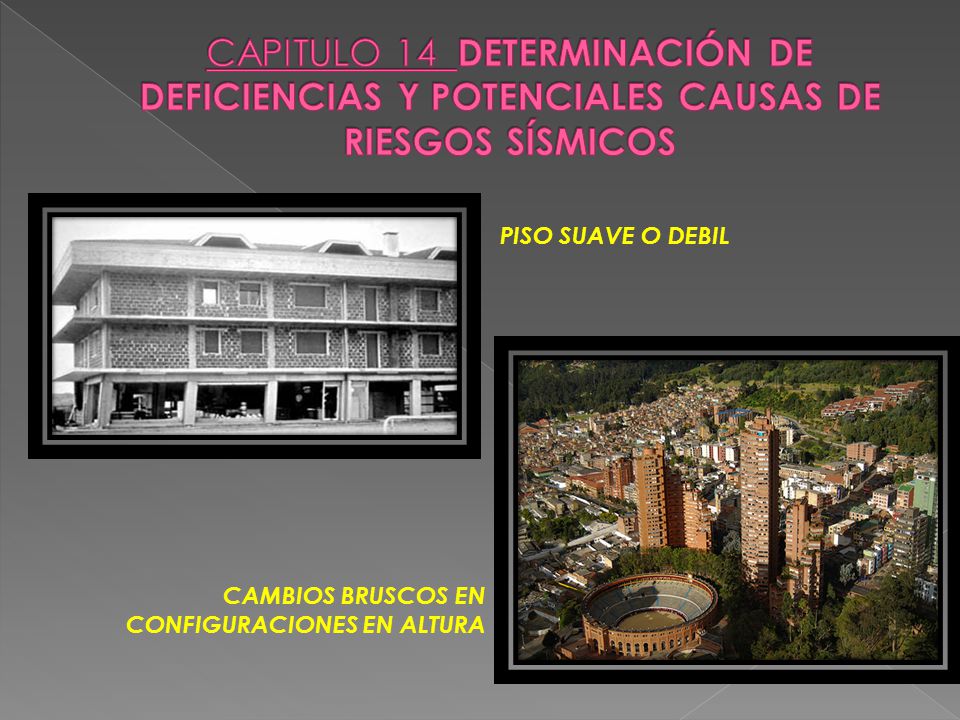

22 CAPITULO 14 Determinación de deficiencias y potenciales causas de riesgos sísmicos
PISO SUAVE O DEBIL CAMBIOS BRUSCOS EN CONFIGURACIONES EN ALTURA

23 CAPITULO 14 Determinación de deficiencias y potenciales causas de riesgos sísmicos
COLUMNAS CORTAS POCA SEPARACION ENTRE EDIFICIOS ADYACENTES QUE PUEDAN PROVOCAR UN IMPACTO ENTRE ELLOS.

24 ESTRUCTURAS DE CONCRETO REFORZADO
CAPITULO 14 Determinación de deficiencias y potenciales causas de riesgos sísmicos ESTRUCTURAS DE CONCRETO REFORZADO

25 CARACTERISTICAS DEL SITIO E INFORMACION GEOTECNICA
CAPITULO 14 Determinación de deficiencias y potenciales causas de riesgos sísmicos CARACTERISTICAS DEL SITIO E INFORMACION GEOTECNICA

26 CAPITULO 15, CONTINUAN METODOS DE REHABILITACION
ASPECTOS A CONSIDERAR PARA DETERMINAR LAS DEFICIENCIAS TIPICAS EN EDIFICACIONES (Tabla anexa) 2. METODO DE REHABILITACION SISTEMATICA: Puede aplicarse a cualquier edificio. Se basa en el comportamiento no lineal de la respuesta estructural. Implica la revisión de cada componente estructural existente El diseño de nuevos componente estructurales (si fuese necesario) y La verificación de una interacción global para los desplazamientos y fuerzas internas que se esperan

27 CONTINUA METODO DE REHABILITACION SISTEMATICA
Para la rehabilitación sistemática, pueden usarse cuatro procedimientos: Estático lineal, Estático no lineal (“pushover”), Dinámico lineal y Dinámico no lineal. La selección del método analítico depende de las características del edificio. Cuando no se cumplen con los requisitos para aplicar la rehabilitación simplificada, se debe usar el método de rehabilitación sistemática.

28 CONTINUA METODO DE REHABILITACION SISTEMATICA
El método consiste en un proceso iterativo: Iniciando con el análisis de la estructura para verificar si se cumple con el (los) Objetivos(s) de Rehabilitación. En el caso de incumplimiento, se identifican las deficiencias y se desarrollan una o más estrategias de rehabilitación con lo que se obtiene una rehabilitación preliminar. Con esta rehabilitación preliminar se analiza nuevamente la estructura y se verifica que se cumpla con el (los) Objetivos(s) de Rehabilitación. El proceso se repite hasta que se cumpla con el (los) Objetivos(s) de Rehabilitación.

29 CONTINUA METODO DE REHABILITACION SISTEMATICA
Realizar el análisis de la estructura (estático (lineal o no), dinámico(lineal o no), de respuesta espectral u otro tipo de análisis racional) para determinar la distribución de fuerzas y deformaciones inducidas en la estructura por el sismo seleccionado según el objetivo de rehabilitación. Del análisis se deberá obtener la demanda sísmica para todos los elementos de la estructura ya sea que sea: Esencial para la estabilidad lateral de la estructura (elementos primarios), Esencial para el sistema de resistencia a las cargas verticales o Crítico según el objetivo de rehabilitación y que pueda ser dañado como resultado de la respuesta de la edificación al sismo.

30 CAPITULO 16 DISEÑO DE REHABILITACION
Para la rehabilitación se pueden utilizar: Rehabilitación simplificada 2. Rehabilitación sistemática CAPITULO 17: CRITERIOS DE ACEPTACIÓN Después del análisis, se debe de realizar la evaluación de aceptabilidad, ya sea en el comportamiento dúctil (controlado por deformación, la resistencia esperada del elemento y la acción del diseño a cargas) o bien no dúctil (controlado por la fuerza, considerando el nivel de resistencia de deformación y acción de diseño por las cargas.).

31 Comportamiento Dúctil Típico

32 3. Comportamiento frágil o no dúctil
4. Curvas idealizadas

33 CAPITULO 18 ELEMENTOS NO ESTRUCTURALES
Se trata la rehabilitación de elementos no estructurales: arquitectónicos, mecánicos y eléctricos que están permanentemente instalados en edificaciones, o que son parte integral del sistema de la edificación, incluyendo sus soportes y anclajes. Como lo son: 1. Arquitectónicos: Elementos de muros exteriores, cielos (estructura o suspendidos), cenefas y marquesinas, chimeneas, escaleras. 2. Mecánicos e hidráulicos: equipo mecánico, equipo de extracción, depósitos y calentadores, tuberías, sistema contra incendio, tuberías para fluidos diversos y ductería.

34 3. Muebles y equipo interior: estantes de almacenamiento, libreras, plataformas para computadoras, almacenamiento de materiales peligrosos, estantes para computadoras y de comunicación. 5. Deben de revisarse y rehabilitarse en caso necesario, los medios de salida, escape y rescate, muros alrededor de escaleras, ascensores y corredores, los revestimientos, cornisas y otros aditamentos sobre salidas deben estar debidamente anclados al sistema estructural . 4. Eléctricos y de comunicaciones: equipo eléctrico y de comunicaciones, equipo de distribución eléctrica y de comunicaciones, lámpara.

35 COMENTARIOS GENERALES:
Debido a la inversión económica a la que conlleva una remodelación, en la cultura guatemalteca lastimosamente no se destaca la importancia de efectuar un análisis estructural previo a realizar esa remodelación, por lo que, no se garantiza la seguridad del usuario en el nuevo ambiente lo cual se considera no apropiado. Sugerir un método analítico que compruebe el comportamiento estructural de la estructura rehabilitada. En el caso de utilizarse juntas para obtener varias estructuras regulares se deberían de analizar los desplazamientos de cada piso para cada estructura regular para comprobar que estas no colisionen. Sugerir cálculo de probabilidad de ocurrencia de sismos en la zona donde se encuentre la edificación. Proponer ensayos de laboratorio específicos destructivos y no destructivos que comprueben la resistencia de los elementos estructurales originales

36 CONTINUA COMENTARIOS GENERALES:
Se considera necesario para el diseño de la rehabilitación de la estructura, realizar un análisis y rehabilitación de elementos no estructurales. Importante es remarcar que el método de análisis de rehabilitación a emplear para una edificación, depende del tipo de la misma y de los criterios del ingeniero estructural que realizara el trabajo en mención. En lo referente a desastres es mucho más conveniente desde cualquier punto de vista la prevención que la rehabilitación, por tal razón se recomienda diseñar y planificar las edificaciones aplicando criterios de sismoresistencia utilizando la normativa correspondiente.

37 GRACIAS!!!!!!!
