1 WatchOUT Detección Exterior CONFIABLE

2 2 Contents WatchOUT Introducción & Película El Reto del Ambiente Exterior La Solución y como trabaja la Tecnología WatchOUT Beneficios adicionales Modelos y Accesorios Ventajas sobre la competencia Campaña de Mercadeo y Materiales Disponibles Resumen de los principales beneficios

3 3 WatchOUT – Detección Exterior Confiable Reconocimiento de Eventos Selectivo capaz de distinguir entre falsas alarmas y eventos reales de intrusión El único detector con 4 canales, dos MW y dos PIR, usando tecnologías innovadoras: Tecnología que Reconoce Oscilaciones Habilitada por 2 canales de Microondas Tecnología de Correlación Digital Habilitada por 2 canales PIR

4 4 El Reto del Mundo Exterior Ambiente inestable e impredecible Objetos que se Mueven/Oscilan Mascotas Rápidos cambios de temperatura La compensación de temperatura es difícil: la temperatura medida en el detector puede variar ampliamente de la temperatura del fondo ambiental

5 5 Causas de Falsas alarmas – canales MW Objetos que oscilan (arbustos, ramas, etc.) Mascotas

6 6 Causas de Falsas alarmas – canales PIR Mascotas Rápidos cambios de temp. por movimientos del sol y las nubes Rápidos cambios de temp. por viento sobre metal o vidrio Reflexiones

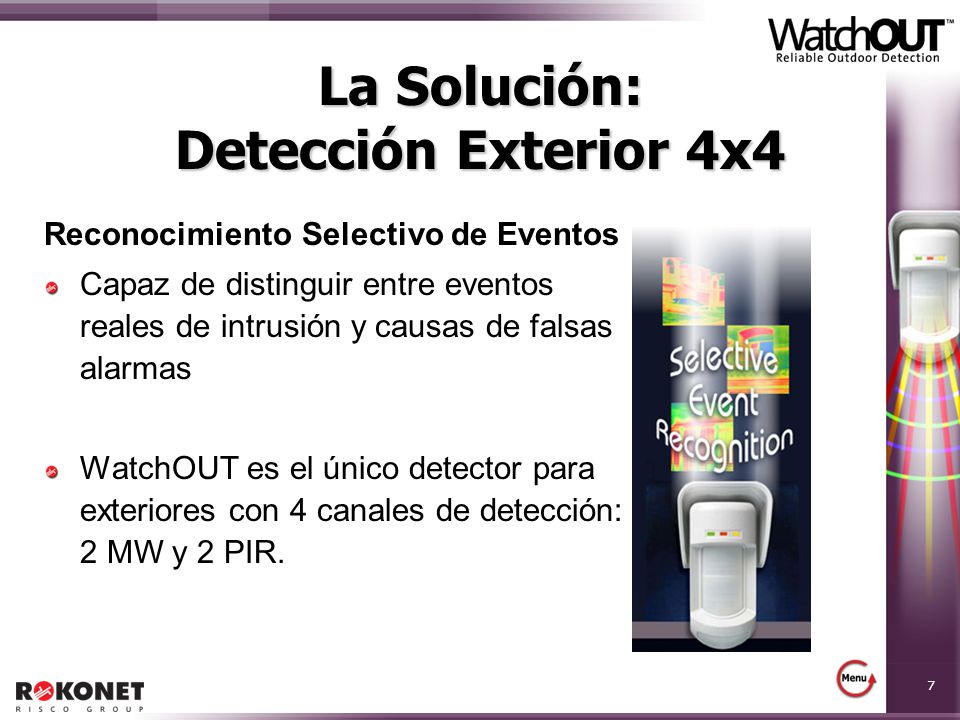

7 7 La Solución: Detección Exterior 4x4 Reconocimiento Selectivo de Eventos Capaz de distinguir entre eventos reales de intrusión y causas de falsas alarmas WatchOUT es el único detector para exteriores con 4 canales de detección: 2 MW y 2 PIR.

8 8 Tecnologías de WatchOUT Tecnología de Reconocimiento de Oscilaciones Habilitada por 2 canales MW Tecnología de Correlación Digital Habilitada por 2 canales PIR

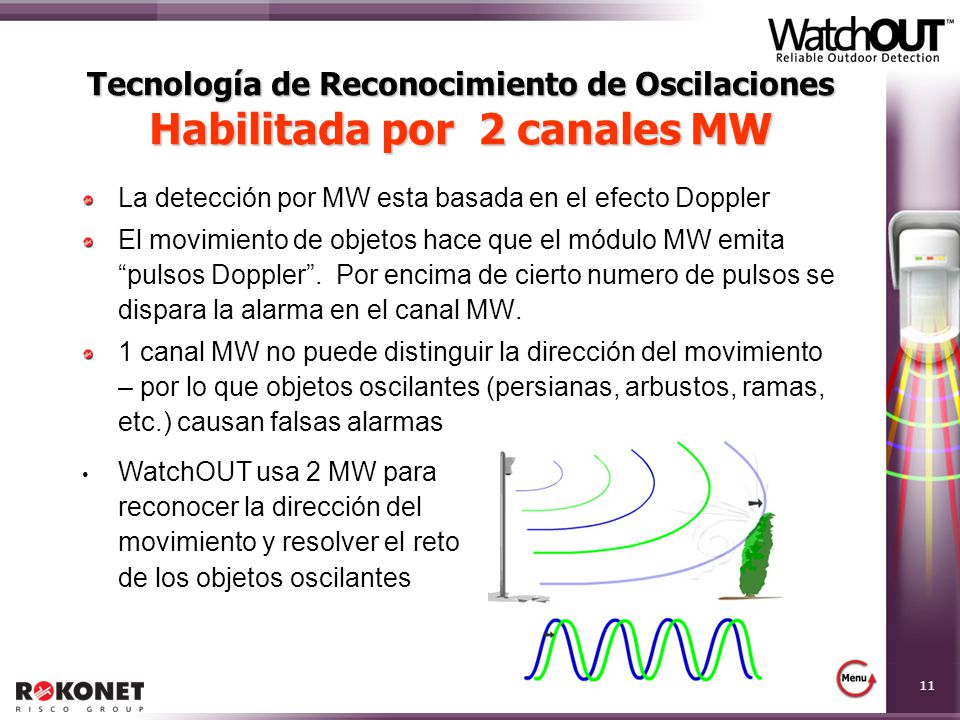

9 9 Tecnología de Reconocimiento de Oscilaciones Habilitada por 2 canales MW La detección por MW esta basada en el efecto Doppler El movimiento de objetos hace que el módulo MW emita “pulsos Doppler”. Por encima de cierto numero de pulsos se dispara la alarma en el canal MW. 1 canal MW no puede distinguir la dirección del movimiento – por lo que objetos oscilantes (persianas, arbustos, ramas, etc.) causan falsas alarmas WatchOUT usa 2 MW para reconocer la dirección del movimiento y resolver el reto de los objetos oscilantes

10 10 Tecnología de Reconocimiento de Oscilaciones Habilitada por 2 canales MW La detección por MW esta basada en el efecto Doppler El movimiento de objetos hace que el módulo MW emita “pulsos Doppler”. Por encima de cierto numero de pulsos se dispara la alarma en el canal MW. 1 canal MW no puede distinguir la dirección del movimiento – por lo que objetos oscilantes (persianas, arbustos, ramas, etc.) causan falsas alarmas WatchOUT usa 2 MW para reconocer la dirección del movimiento y resolver el reto de los objetos oscilantes

11 11 Tecnología de Reconocimiento de Oscilaciones Habilitada por 2 canales MW La detección por MW esta basada en el efecto Doppler El movimiento de objetos hace que el módulo MW emita “pulsos Doppler”. Por encima de cierto numero de pulsos se dispara la alarma en el canal MW. 1 canal MW no puede distinguir la dirección del movimiento – por lo que objetos oscilantes (persianas, arbustos, ramas, etc.) causan falsas alarmas WatchOUT usa 2 MW para reconocer la dirección del movimiento y resolver el reto de los objetos oscilantes

12 12 Tecnología de Reconocimiento de Oscilaciones Habilitada por 2 canales MW Reconoce y excluye objetos que oscilan Dos canales MW diferencian los pulsos provenientes de objetos que se mueven hacia adelante de los de objetos que se mueven hacia atrás. El movimiento NETO se obtiene de sumando y restando los movimientos en diferentes direcciones Los objetos oscilantes se mueven una distancia NETA muy limitada y son excluidos

13 13 Tecnología de Correlación Digital Habilitada por 2 canales PIR Los blancos validos deben crear una señal similar y correlacionada en ambos canales Vista superior Dos canales ópticos separados con patrones de detección entrelazados

14 14 Tecnología de Correlación Digital Una mejora significativa sobre los detectores convencionales con 2 PIR, los cuales dan alarmas falsas cuando eventos no relacionados con patrones de señal diferentes ocurren en cada canal PIR Elimina falsas alarmas de mascotas, y cambios rápidos de temp. que causan eventos no relacionados en cada canal.

15 15 Tecnología de Correlación Digital Una mejora significativa sobre los detectores convencionales con 2 PIR, los cuales dan alarmas falsas cuando eventos no relacionados con patrones de señal diferentes ocurren en cada canal PIR Elimina falsas alarmas de mascotas, y cambios rápidos de temp. que causan eventos no relacionados en cada canal.

16 Beneficios Adicionales

17 17 Flexibilidad en la Instalación – para adaptarse de forma optima con el terreno Variedad de accesorios de montaje para pared, poste, etc. Altura de Montaje de 1.0m a 2.7m

18 18 Características de Alta Seguridad Anti-masking: 4 canales IR activos protegen los lentes de enmascaramiento (solo en el DT) Alerta de “Lentes Sucios” (solo en el DT) Norma IP65 para intemperie Todos los accesorios tienen tamper de pared y protección de cables contra vandalismo Visera – protege del sol, lluvia, nieve, pájaros

19 19 Característica Anti-Colisión - MW Permite la instalación adyacente de detectores espalda contra espalda, sin interferencia entre los canales MW de los 2 detectores. También permite la instalación de detectores uno frente al otro para lograr mayor cubrimiento. Especialmente importante para aplicaciones tipo barrera, donde el uso de detectores adyacentes es muy beneficioso.

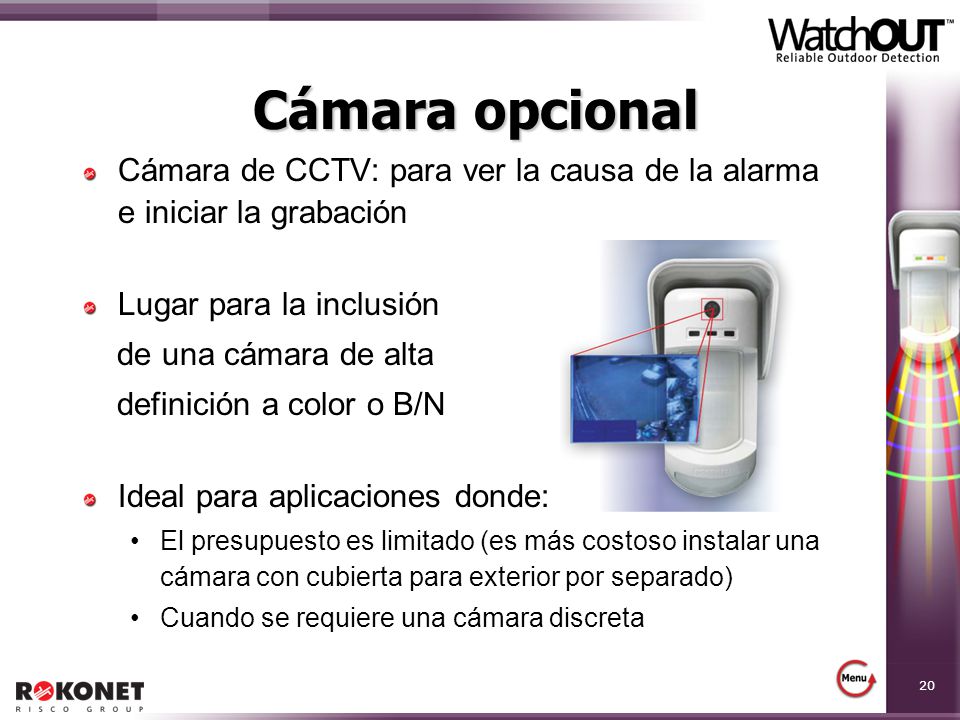

20 20 Cámara opcional Cámara de CCTV: para ver la causa de la alarma e iniciar la grabación Lugar para la inclusión de una cámara de alta definición a color o B/N Ideal para aplicaciones donde: El presupuesto es limitado (es más costoso instalar una cámara con cubierta para exterior por separado) Cuando se requiere una cámara discreta

21 21 Remote Control & Diagnostics - When connected on the ProSYS RS485 bus Provides time-saving remote control of all detector settings and advanced remote diagnostics, from keypads or U/D 4 wire RS485 bus connection for all applications (tamper, set/unset, Anti- mask output, dirty lens output) No physical zone-expanders required on ProSYS

22 22 Remote Control & Diagnostics Remote control capabilities: LED control: 3 LEDs / 1 LED / Off Detection sensitivity – 4 levels MW range - 6 digital levels or setting by trimmer Alarm logic: AND or OR logic Lens type: Wide-angle / Long-range Anti-mask: On / Off Follow arm: On / Off Remote diagnostic capabilities Voltage input to the detector Signal and noise level for each PIR and MW channel Software Version

23 WatchOUT Modelos y Accesorios

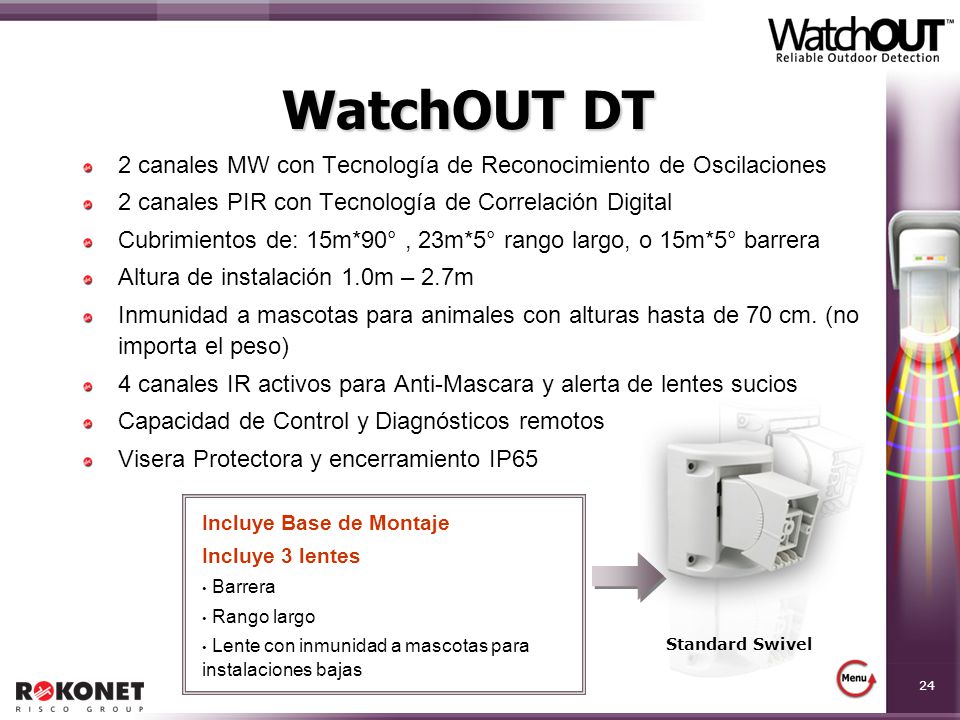

24 24 WatchOUT DT 2 canales MW con Tecnología de Reconocimiento de Oscilaciones 2 canales PIR con Tecnología de Correlación Digital Cubrimientos de: 15m*90°, 23m*5° rango largo, o 15m*5° barrera Altura de instalación 1.0m – 2.7m Inmunidad a mascotas para animales con alturas hasta de 70 cm. (no importa el peso) 4 canales IR activos para Anti-Mascara y alerta de lentes sucios Capacidad de Control y Diagnósticos remotos Visera Protectora y encerramiento IP65 Incluye Base de Montaje Incluye 3 lentes Barrera Rango largo Lente con inmunidad a mascotas para instalaciones bajas Standard Swivel

25 25 WatchOUT DT

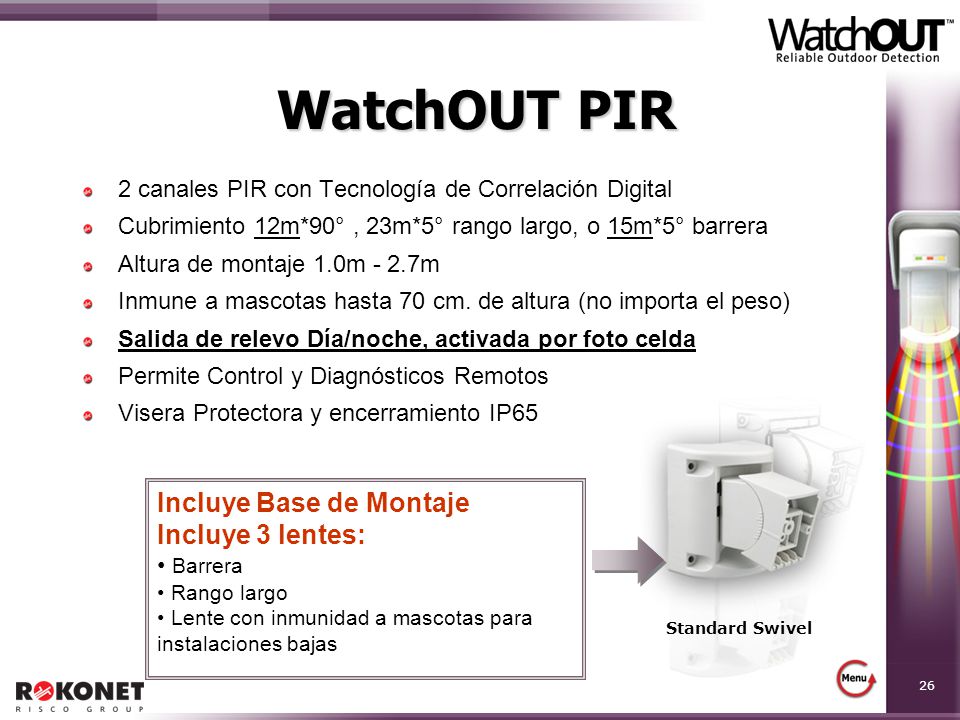

26 26 WatchOUT PIR 2 canales PIR con Tecnología de Correlación Digital Cubrimiento 12m*90°, 23m*5° rango largo, o 15m*5° barrera Altura de montaje 1.0m - 2.7m Inmune a mascotas hasta 70 cm. de altura (no importa el peso) Salida de relevo Día/noche, activada por foto celda Permite Control y Diagnósticos Remotos Visera Protectora y encerramiento IP65 Standard Swivel Incluye Base de Montaje Incluye 3 lentes: Barrera Rango largo Lente con inmunidad a mascotas para instalaciones bajas

27 27 WatchOUT PIR

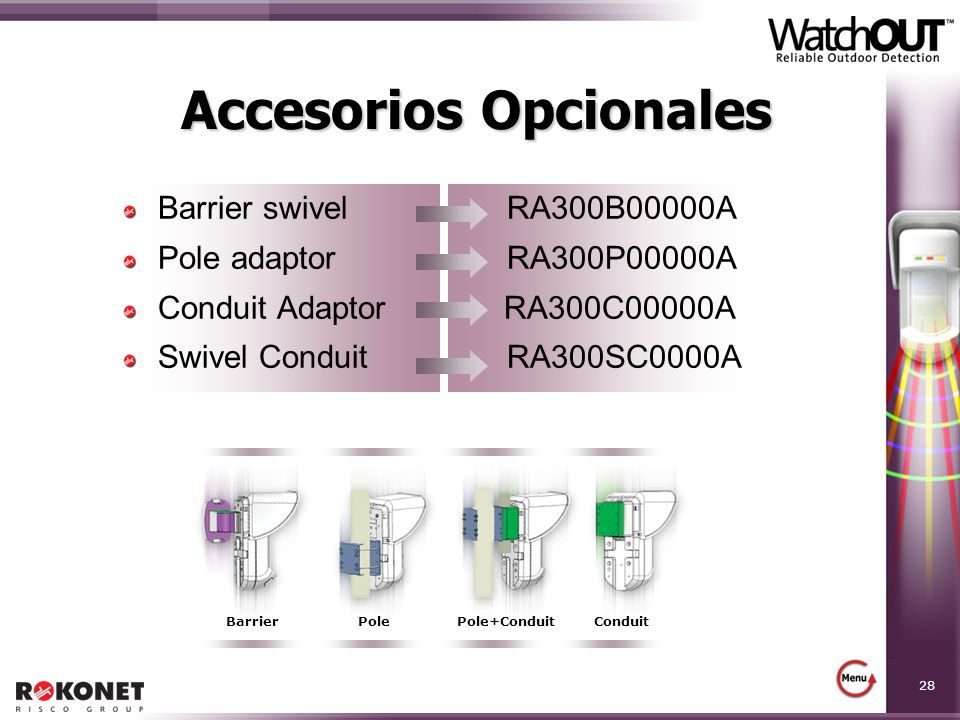

28 28 Accesorios Opcionales Barrier swivel RA300B00000A Pole adaptor RA300P00000A Conduit Adaptor RA300C00000A Swivel Conduit RA300SC0000A BarrierPoleConduitPole+Conduit

29 WatchOUT Ventajas sobre la Competencia

30 30 WatchOUT vs. Paradox DG-85 WatchOUT vs. Paradox DG-85 AdvantageWatchOUTParadox DG-85 Better Detection & False alarm immunity WatchOUT DT modelNo DT model, PIR only WatchOUT PIR model has Digital Correlation technology 2 PIR channels Installation flexibility to match the protected terrain 1.0-2.7m2.1-2.7m Professional swivels with back tamperNo swivels Detection & false alarm immunity Includes protective hoodNo hood EnvironmentIP65IP54 High SecurityAnti-mask & Dirty lens alertsNo RemoteRemote control & diagnosticsRemote Control only – no diagnostics Pet immPet immunity up to 70cm head height (No weight limitation) Pet Immunity limited up to 40kg only

31 31 WatchOUT vs. Maximum WatchOUT vs. Maximum AdvantageWatchOUTMaximum Ignores swaying objects 2 MW channels & 2 PIR channels1 MW channel & 2 PIR channels Installation flexibility to match the protected terrain 1.0-2.7m1.8m to 2m only Professional swivels with back tamperWall/ceiling only Walk TestClear LEDsConfusing LEDS (requires reading instruction to understand the LEDs meanings) HousingSturdy plastic, IP65, hoodIP 54, No hood, ugly design High SecurityAnti-mask & Dirty lens alertsNo dirty lens alert. Anti-mask is optional RemoteRemote control & diagnosticsNo Pet immunityPet immunity up to 70cm head heightNo Pet Immunity is specified

32 32 Resumen El detector exterior más profesional disponible Amplia variedad de opciones, bases de montaje, y características de alta seguridad para cubrir todas las aplicaciones El único 4x4 ya que usa 2 MW y 2 PIR y 4 IR activos
