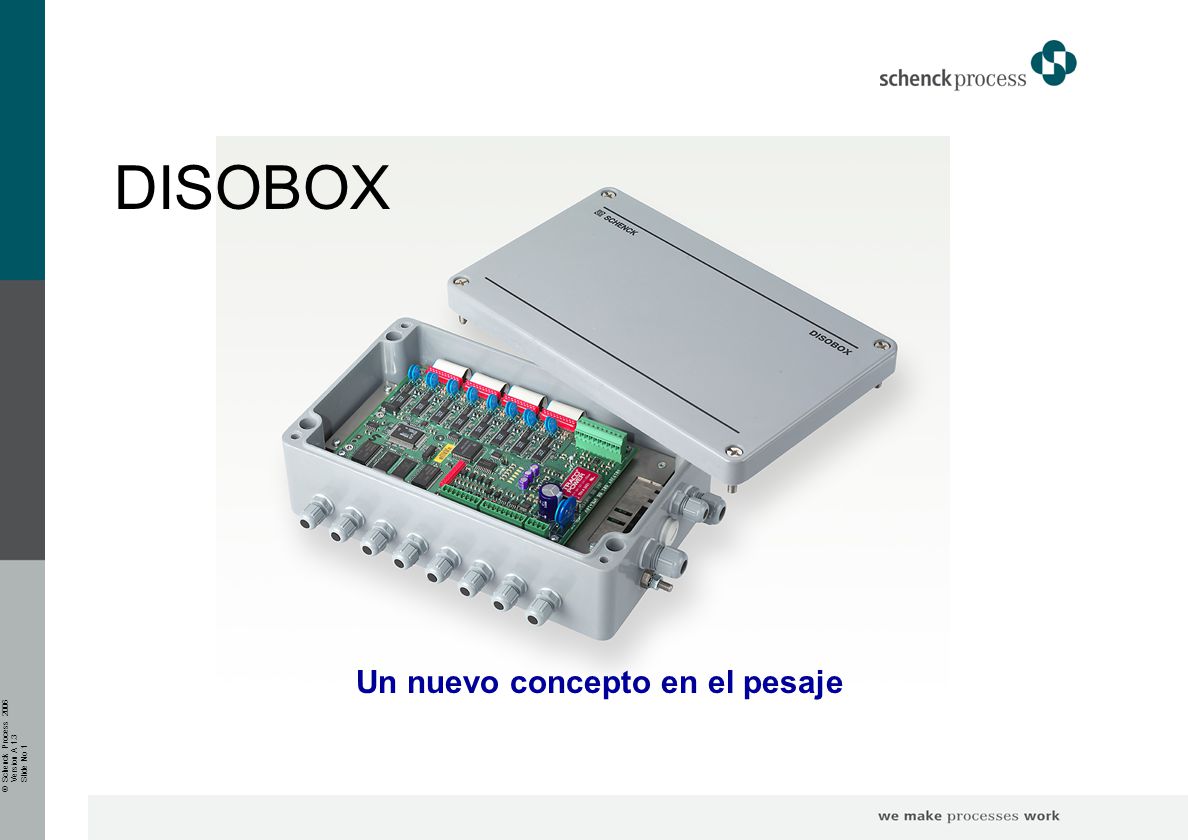

DISOBOX Un nuevo concepto en el pesaje

2 Una nueva alternativa: DISOBOX

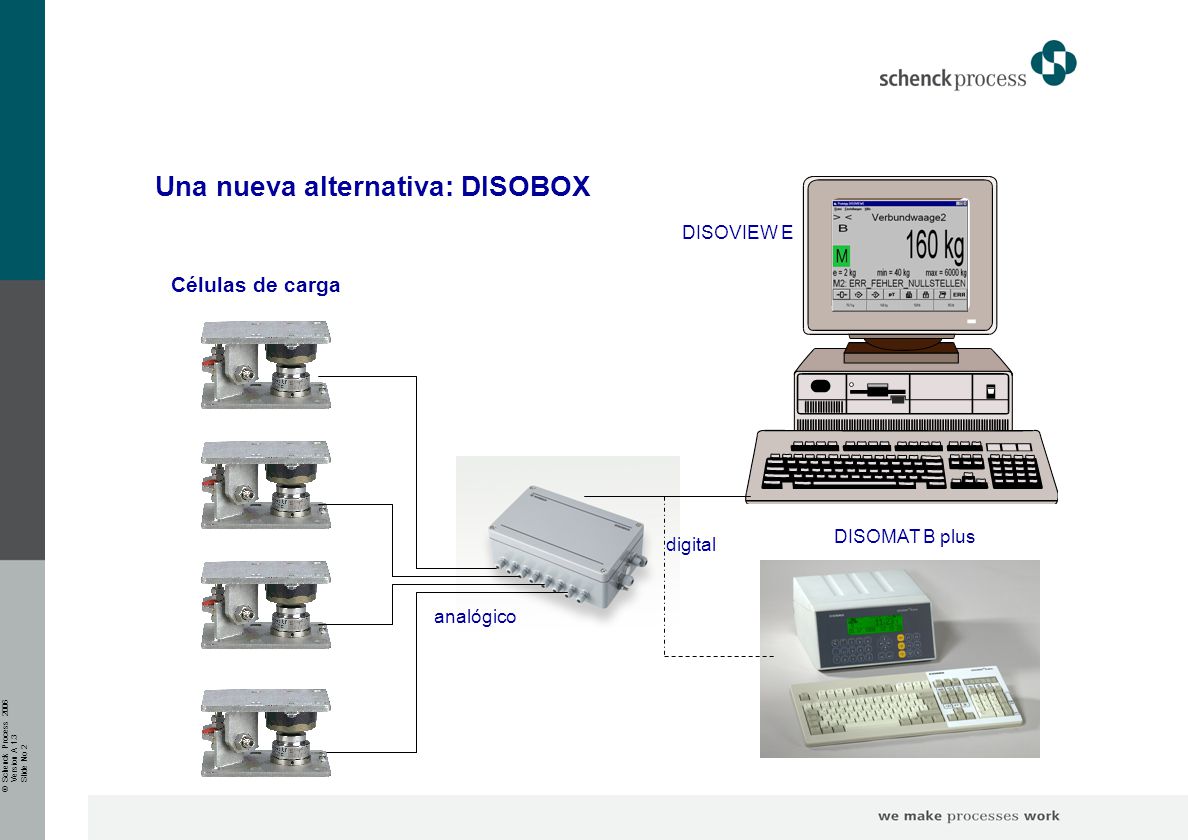

DISOVIEW E Células de carga DISOMAT B plus digital analógico

3 DISOBOX principales ventajas:

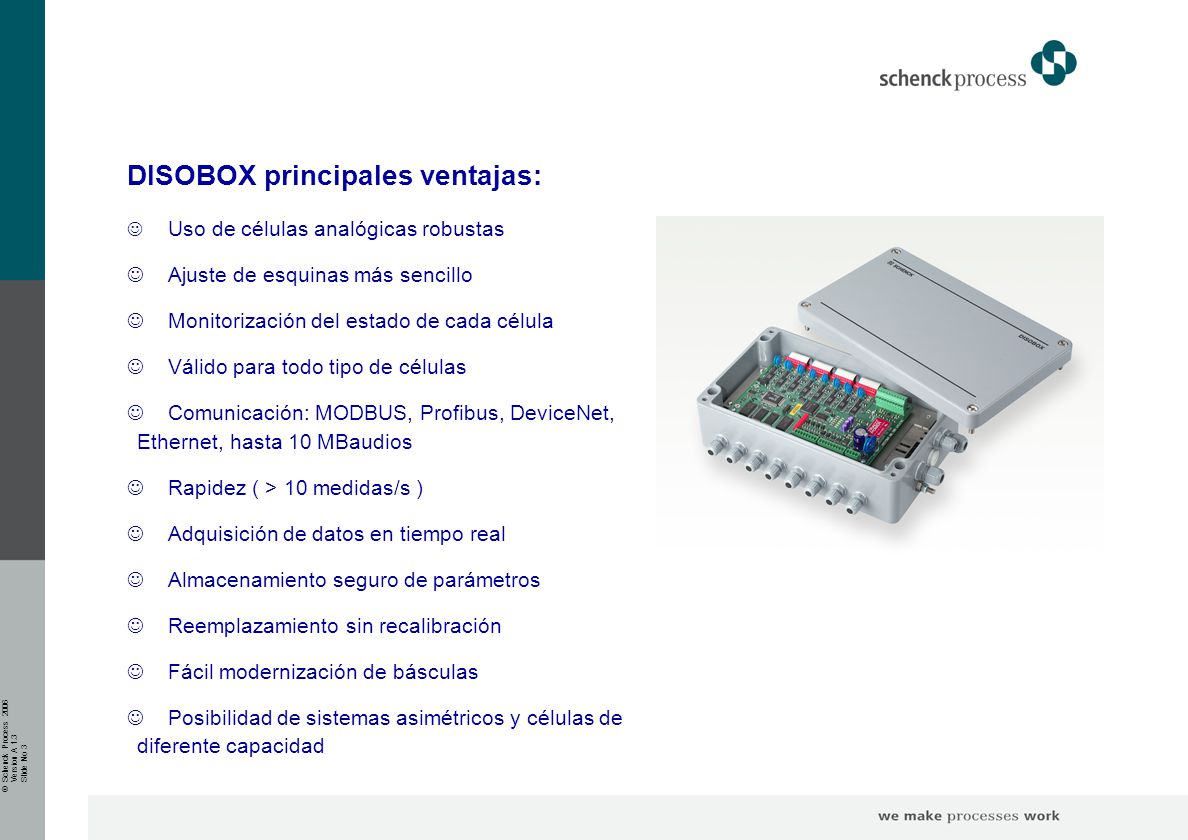

Uso de células analógicas robustas Ajuste de esquinas más sencillo Monitorización del estado de cada célula Válido para todo tipo de células Comunicación: MODBUS, Profibus, DeviceNet, Ethernet, hasta 10 MBaudios Rapidez ( > 10 medidas/s ) Adquisición de datos en tiempo real Almacenamiento seguro de parámetros Reemplazamiento sin recalibración Fácil modernización de básculas Posibilidad de sistemas asimétricos y células de diferente capacidad

4 Construcción Mecánica I

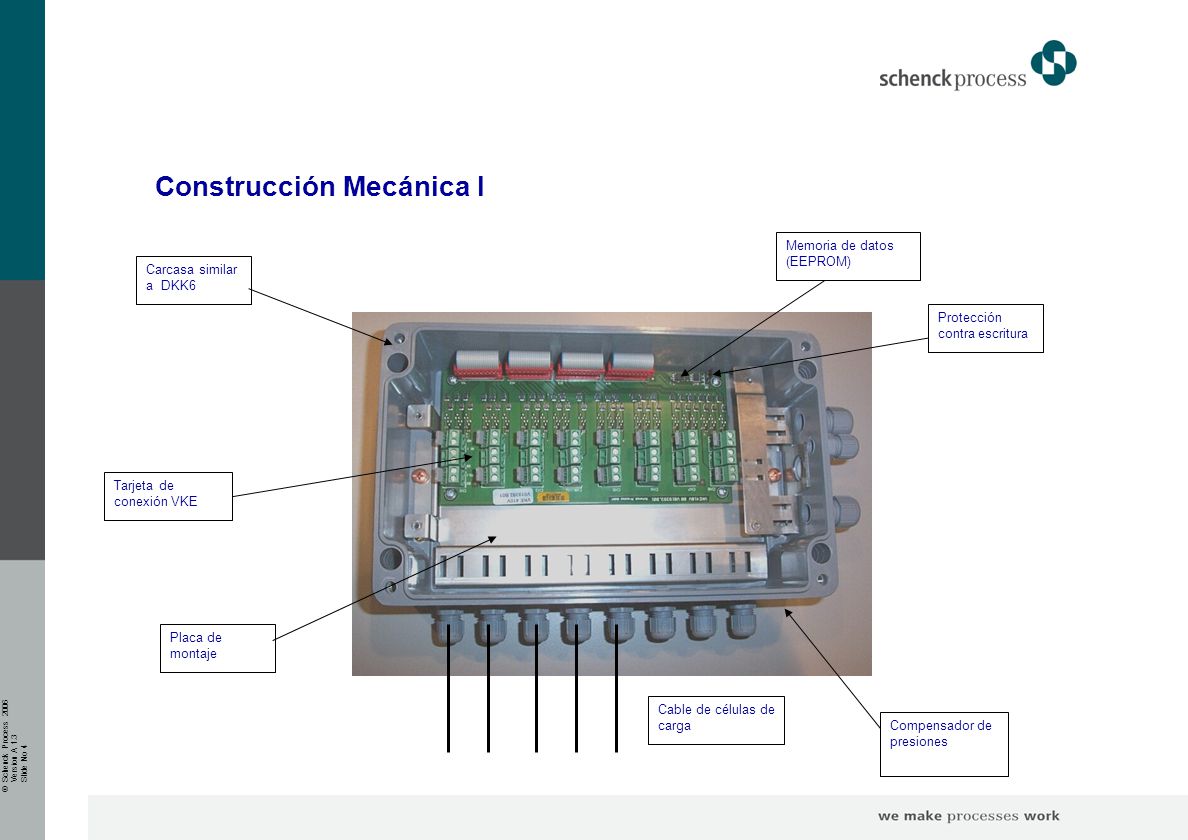

Memoria de datos (EEPROM) Carcasa similar a DKK6 Protección contra escritura Tarjeta de conexión VKE Placa de montaje Cable de células de carga Compensador de presiones

5 Construcción Mecánica II

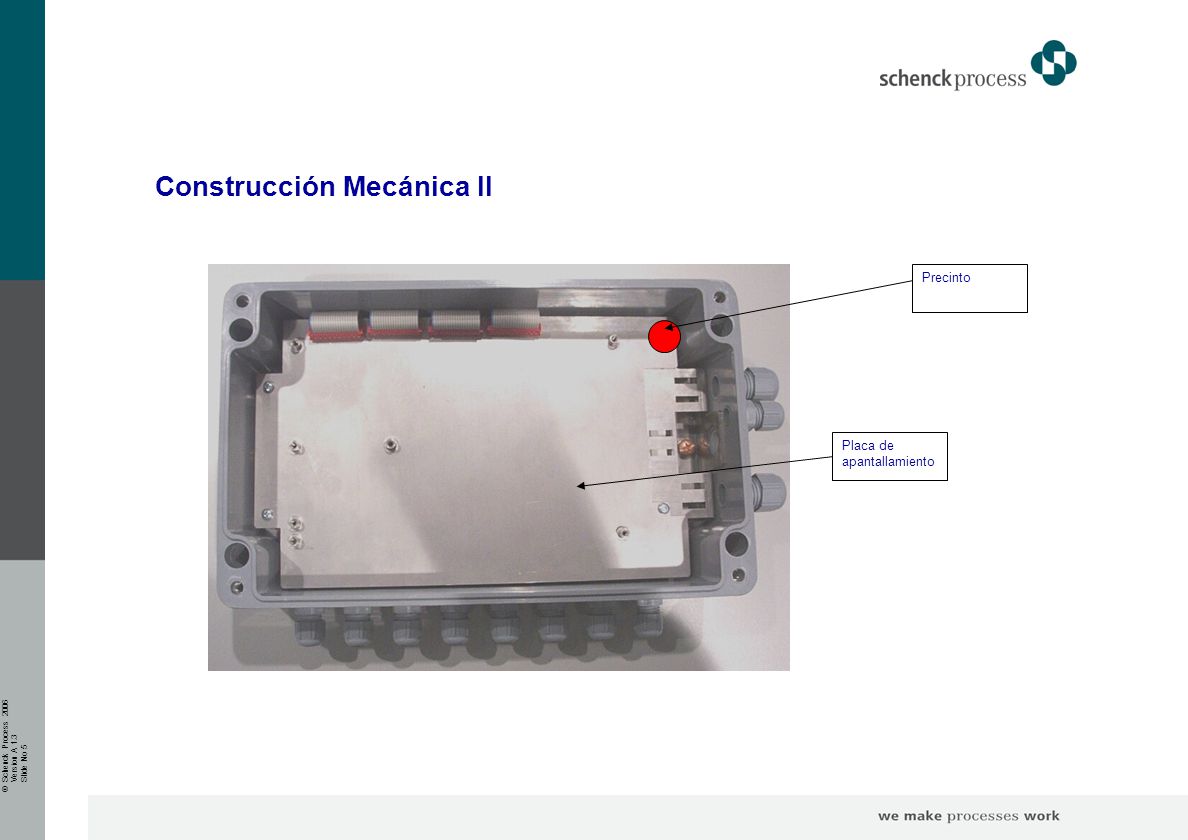

Precinto Placa de apantallamiento

6 Construcción Mecánica III

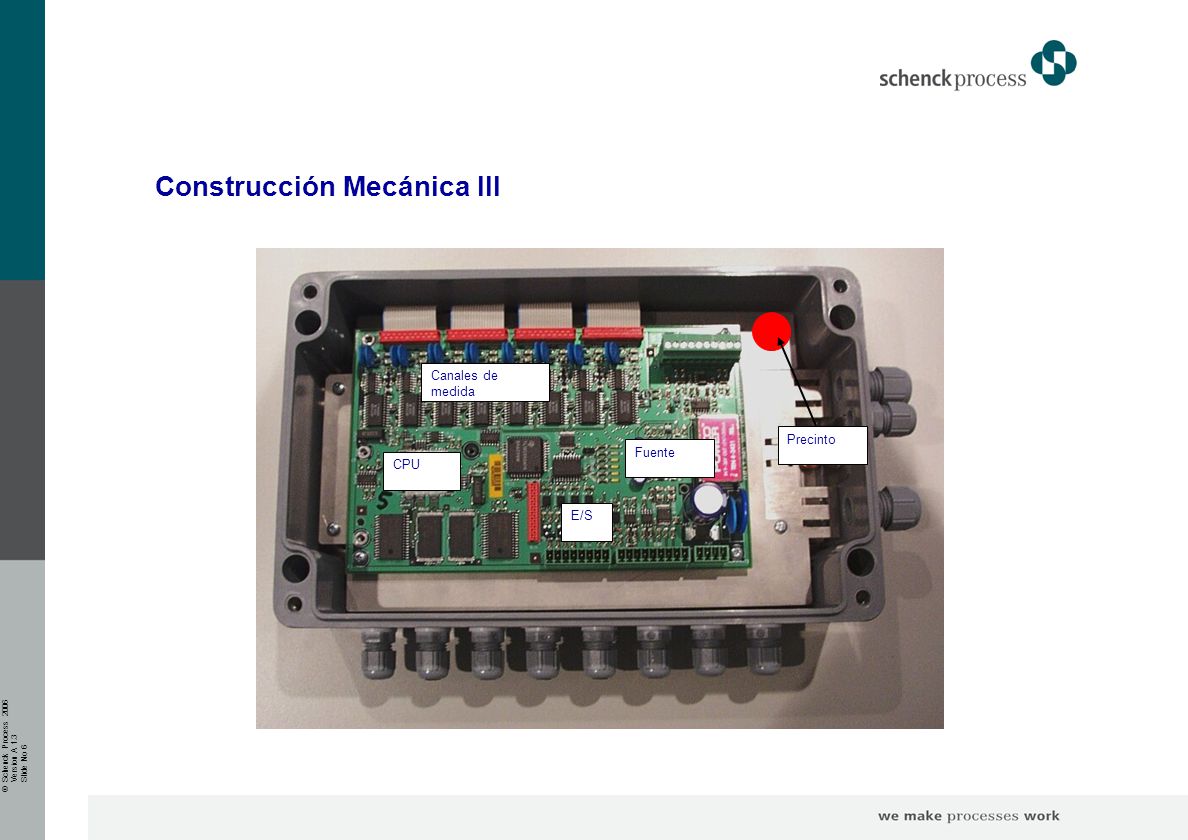

Precinto E/S Canales de medida Fuente CPU

7 Construcción Mecánica IV

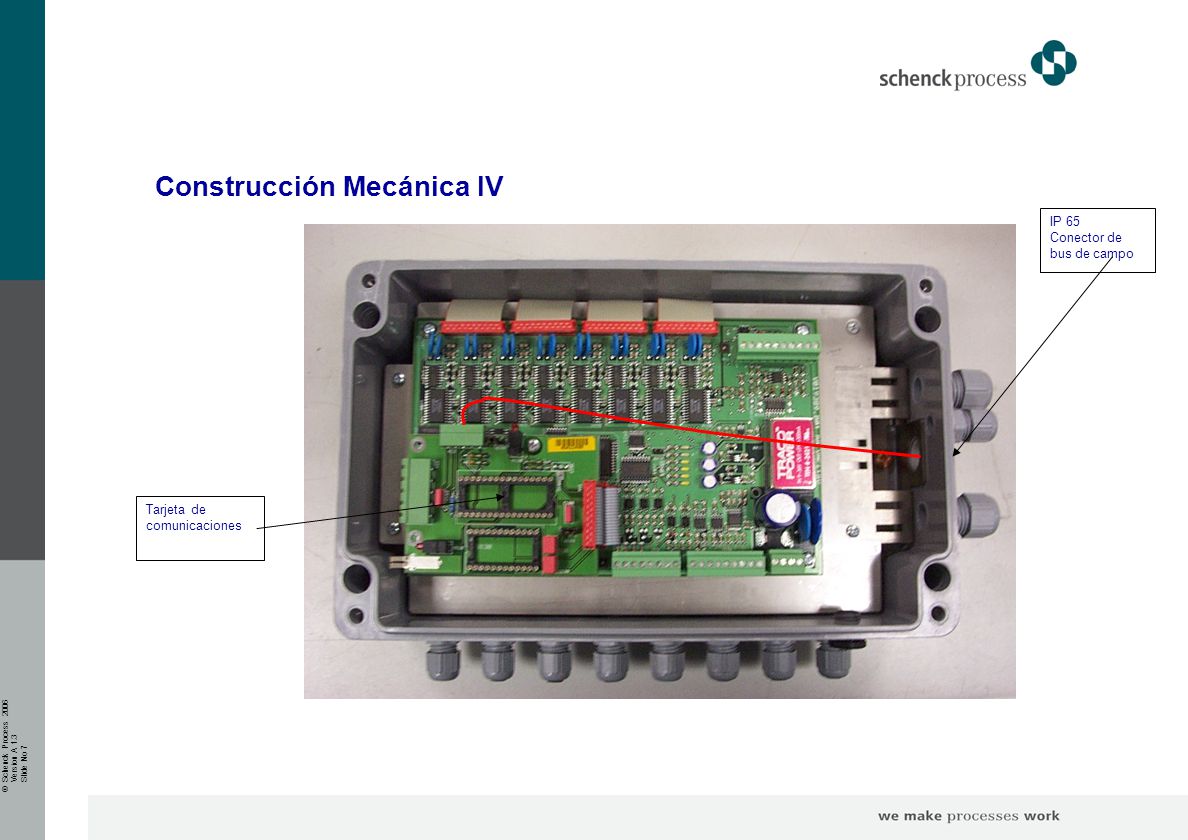

IP 65 Conector de bus de campo Tarjeta de comunicaciones

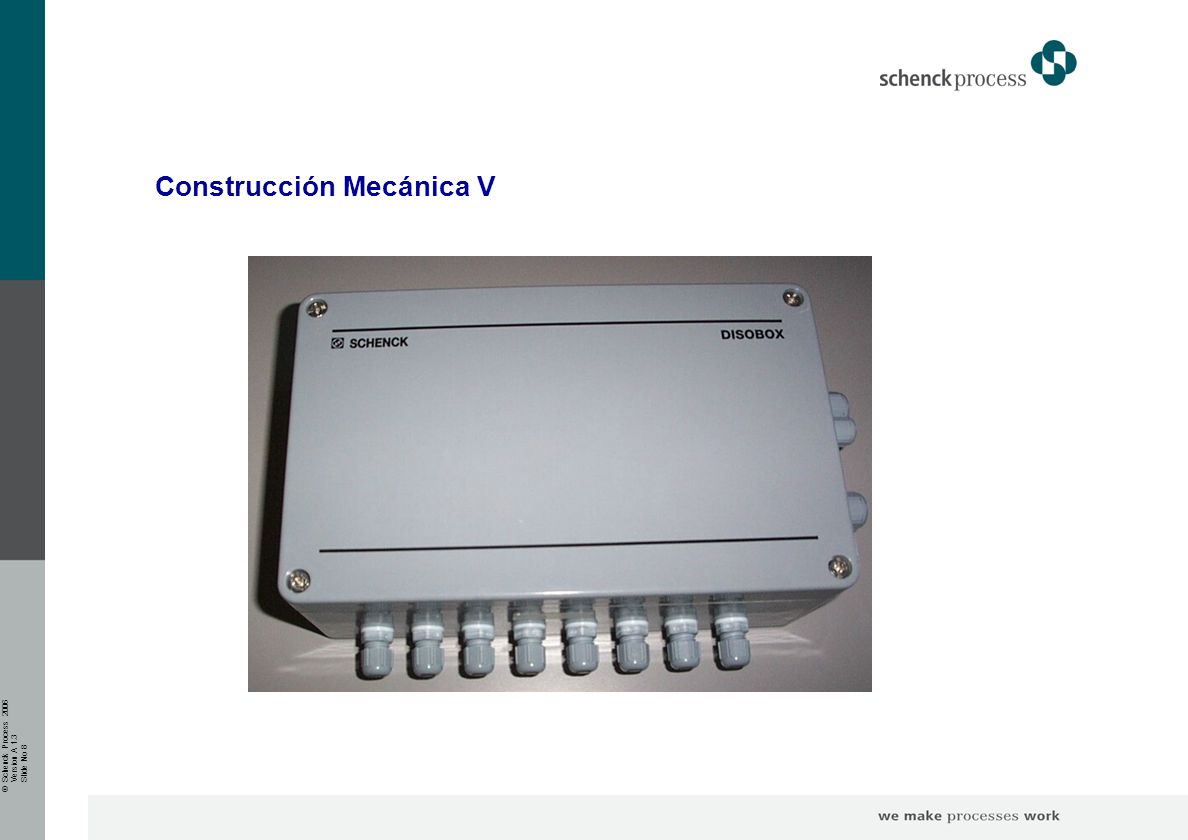

8 Construcción Mecánica V

9 DISOBOX Datos Técnicos I

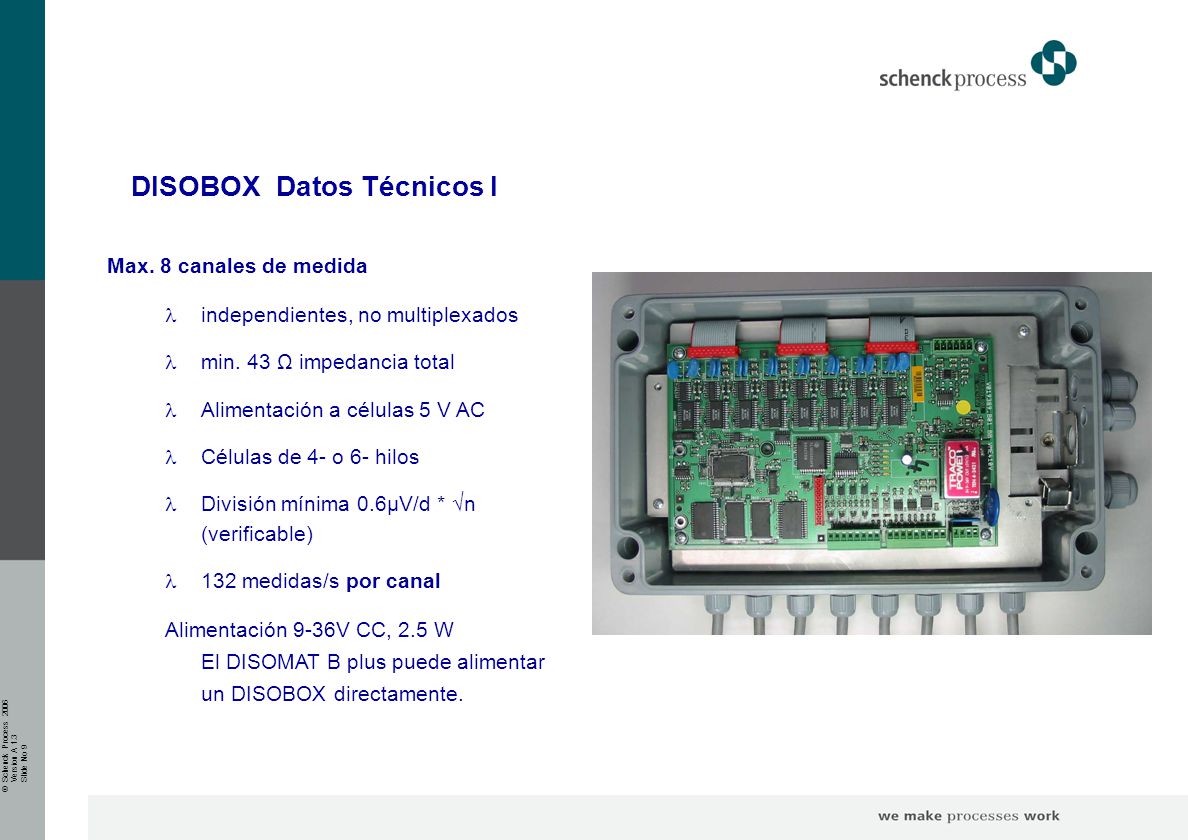

Max. 8 canales de medida independientes, no multiplexados min. 43 Ω impedancia total Alimentación a células 5 V AC Células de 4- o 6- hilos División mínima 0.6µV/d * n (verificable) 132 medidas/s por canal Alimentación 9-36V CC, 2.5 W El DISOMAT B plus puede alimentar un DISOBOX directamente.

10 DISOBOX Datos Técnicos II

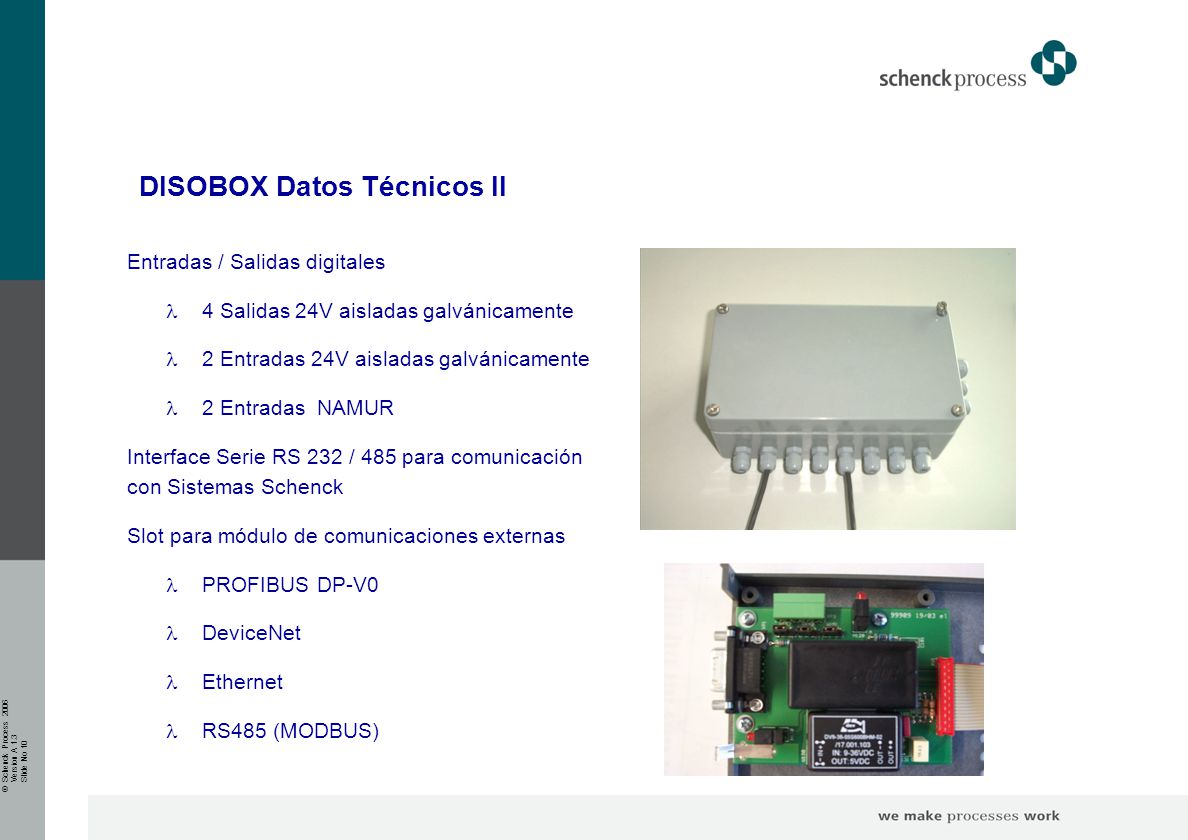

Entradas / Salidas digitales 4 Salidas 24V aisladas galvánicamente 2 Entradas 24V aisladas galvánicamente 2 Entradas NAMUR Interface Serie RS 232 / 485 para comunicación con Sistemas Schenck Slot para módulo de comunicaciones externas PROFIBUS DP-V0 DeviceNet Ethernet RS485 (MODBUS)

11 Fuente de alimentación VNT 410

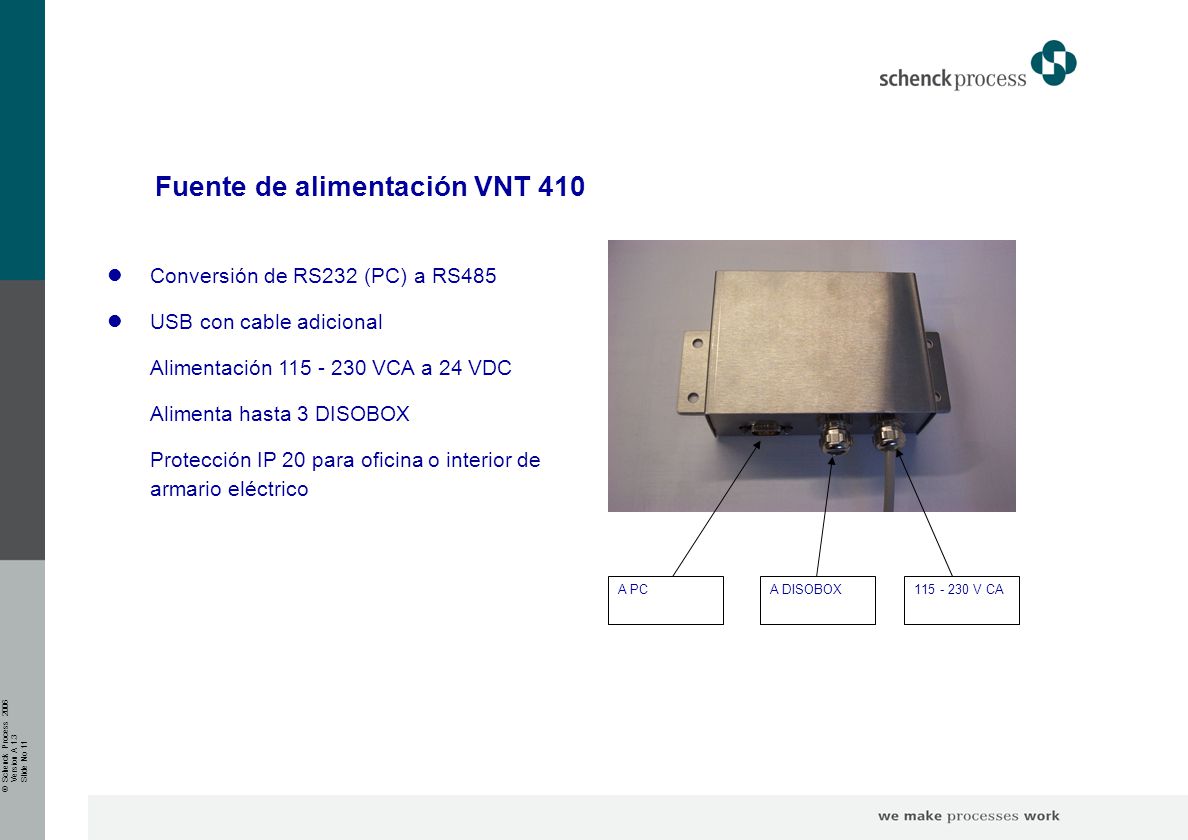

Conversión de RS232 (PC) a RS485 USB con cable adicional Alimentación VCA a 24 VDC Alimenta hasta 3 DISOBOX Protección IP 20 para oficina o interior de armario eléctrico A PC A DISOBOX V CA

12 DISOBOX: Homologaciones

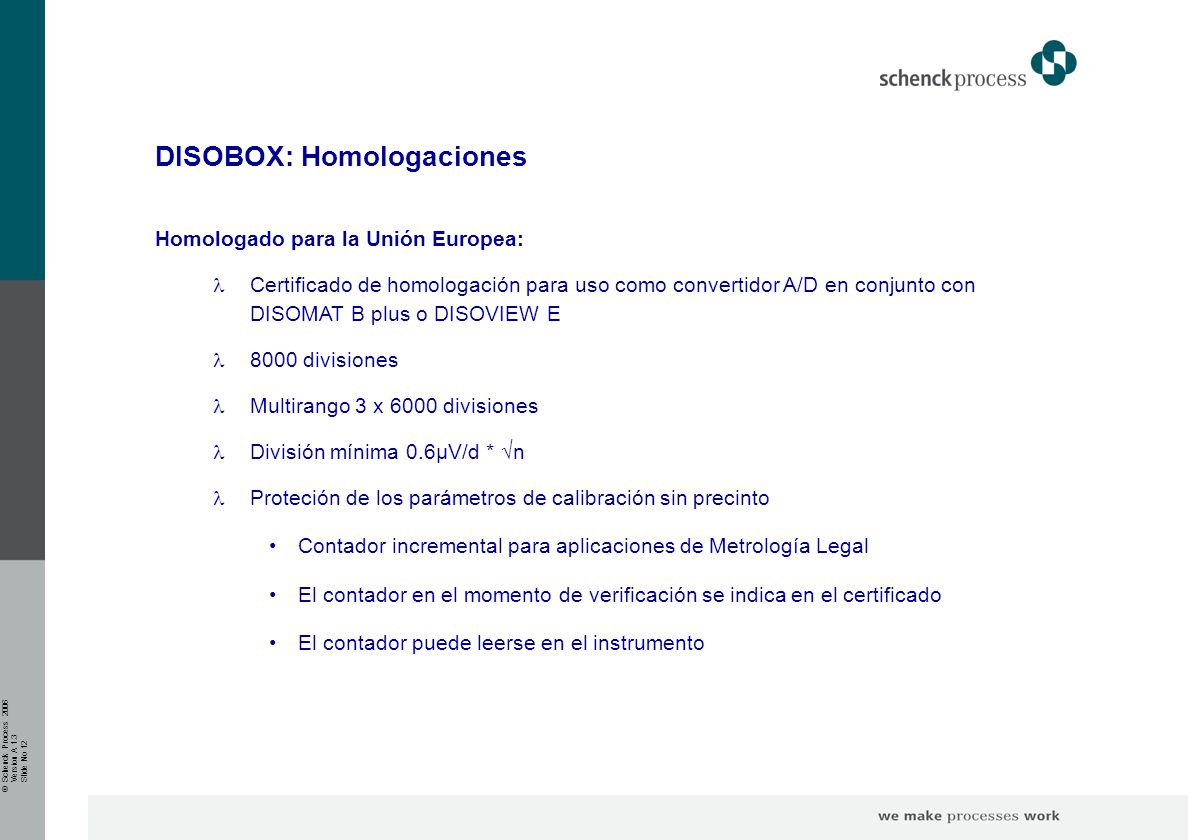

Homologado para la Unión Europea: Certificado de homologación para uso como convertidor A/D en conjunto con DISOMAT B plus o DISOVIEW E 8000 divisiones Multirango 3 x 6000 divisiones División mínima 0.6µV/d * n Proteción de los parámetros de calibración sin precinto Contador incremental para aplicaciones de Metrología Legal El contador en el momento de verificación se indica en el certificado El contador puede leerse en el instrumento
