NITROX EL FUTURO DEL BUCEO, ¿ESTÁ AQUÍ? DR. ALEJANDRO FERNÁNDEZ ALONSO

Presentación del tema: "NITROX EL FUTURO DEL BUCEO, ¿ESTÁ AQUÍ? DR. ALEJANDRO FERNÁNDEZ ALONSO"— Transcripción de la presentación:

1 NITROX EL FUTURO DEL BUCEO, ¿ESTÁ AQUÍ? DR. ALEJANDRO FERNÁNDEZ ALONSO
Máster en Medicina Subacuática e Hiperbárica Buceador FEDAS 3* Instructor Nitrox de la T.S.A. Instructor Technical Air-EANx de la T.S.A. Miembro de la P.D.D. CENTRO DE MEDICINA SUBACUÁTICA DE MENORCA C/ San Sebastián, 60 – Mahón Tfno CLUB MARÍTIMO DE MAHÓN – JULIO 2010

2 NITROX EL FUTURO DEL BUCEO, ¿ESTÁ AQUÍ?

3 NITROX ¿QUÉ ES? : Toda mezcla de gases que combine nitrógeno y oxígeno (del inglés NITRogen y OXygen). Por tanto, el aire que respiramos es un Nitrox, digamos “sofisticado”, pues contiene : 20,9 % de oxígeno (O2) 78,9 % de nitrógeno (N2) 0,1 % de vapor de agua 0,1 % de CO2 y gases nobles (Xe, Ar, Ne, etc.)

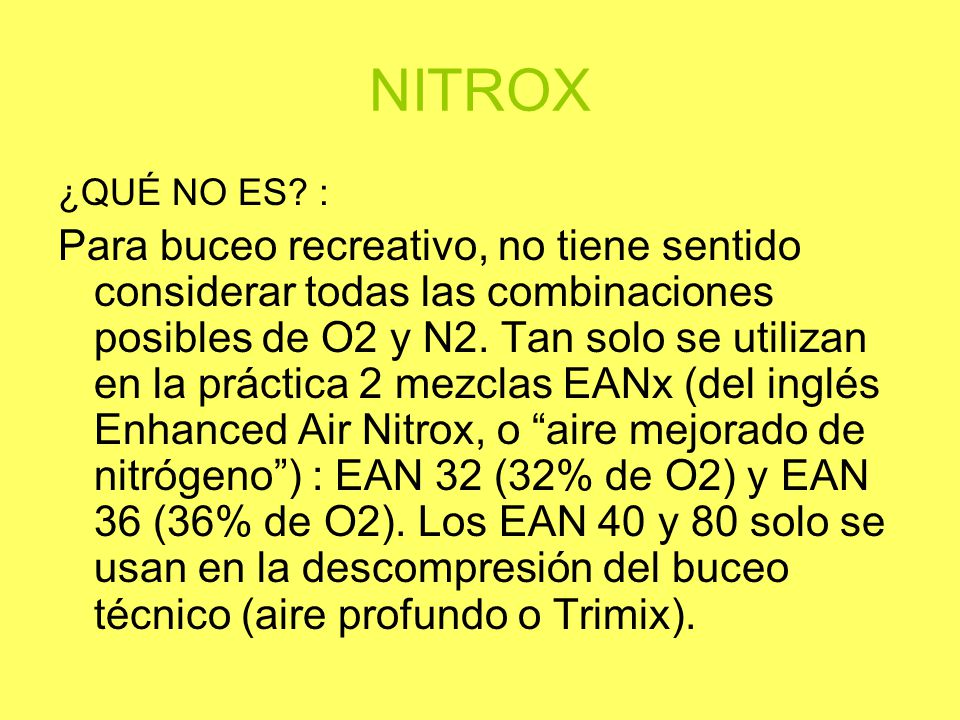

4 NITROX ¿QUÉ NO ES? : Para buceo recreativo, no tiene sentido considerar todas las combinaciones posibles de O2 y N2. Tan solo se utilizan en la práctica 2 mezclas EANx (del inglés Enhanced Air Nitrox, o “aire mejorado de nitrógeno”) : EAN 32 (32% de O2) y EAN 36 (36% de O2). Los EAN 40 y 80 solo se usan en la descompresión del buceo técnico (aire profundo o Trimix).

5 NITROX SÍ, PERO ¿PARA QUÉ SIRVE? :
Con respecto al aire normal, y para buceo recreativo (hasta 35 metros), aporta : Mejora la lucidez en el fondo Aumenta el tiempo en curva de seguridad Acorta la descompresión Anula la “resaca” postbuceo

6 NITROX APLICACIONES PRÁCTICAS :
Mejor respuesta a problemas en el fondo Mayor autonomía a poca profundidad, por ejemplo en espeleobuceo Para el mismo tiempo de fondo que con aire, mucho menor riesgo de ED (casi nulo si aplicamos las tablas de aire). Mayor número de inmersiones / día Evita sentirse muy cansado tras bucear

7 NITROX ¿PARA QUÉ NO SIRVE? : Para bajar más profundo que con aire
Para “engañar” al ordenador de buceo Para burlar la curva de seguridad Para no tener nunca que hacer la descompresión Para poder ir de juerga por la noche tras el buceo

8 NITROX NOCIONES BÁSICAS :
Fracción (fr) de un gas en una mezcla es su % dividido por 100. Por ejemplo, en el aire normal, la fr O2 = 0,21, y fr N2 = 0,79 Presión total (Pt) es la que tiene la mezcla Presión parcial (Pp) de un gas es la que tiene ese gas dentro de la mezcla.

9 NITROX FÓRMULA : Pp fr I Pt I

10 NITROX EJEMPLOS : Tenemos un EAN32 en una botella cargada a 200 bares. ¿Cuál es la PpO2? 0,32 x 200 = 64 bares Tenemos un Nitrox con 72 bares de O2 en una botella cargada a 200 bares. ¿Cuál es la fracción de O2? 72 / 200 = 0,36. Es un EAN36.

11 NITROX ¿PORQUÉ USAR NITROX? :
Por el porcentaje de O2 y N2 que contiene, el aire que respiramos comienza a ser tóxico en el buceo : A partir de 40 metros para el nitrógeno, pues : Pp N2 = 0,79 x 5 = 3,95 bares A partir de 57 metros para el oxígeno, pues : Pp O2 = 0,21 x 6,7 = 1,4 bares

12 NITROX ¿PORQUÉ USAR NITROX? : TOXICIDAD DEL NITRÓGENO :
Es la conocida narcosis o “borrachera” : acciones extrañas e inútiles, no entender las señales, euforia o adormecimiento, cansancio extremo, vértigo, alucinaciones y pérdida de conciencia. Profundidad (metros) 30 45 60 Tiempo mediano adicional para la solución de los problemas (segundos) 6,89 9,74 13,98 Media de los errores adicionales en la solución de los problemas 0,49 0,72 1,22 Tiempo mediano adicional para la solución de problemas en sujetos experimentados (segundos) 3,42 4,66 11,75

13 NITROX ¿PORQUÉ USAR NITROX? : TOXICIDAD DEL OXÍGENO :
Suele iniciarse por pequeños temblores de músculos de la cara, y el resto de los síntomas se recuerda por las siglas inglesas VENTID : V – Visión : “en túnel” E – Ears : zumbido de oídos N – Náuseas T – Temblores : preceden a las convulsiones I – Irritabilidad D – Dizziness : aturdimiento, vértigos, mareo

14 NITROX ¿PORQUÉ USAR NITROX? :
Porque, al respirar menos nitrógeno, tenemos menos riesgo de ED y de narcosis. De aquí surge el concepto de EAD (“Equivalent Air Depth”) o profundidad equivalente en aire, que viene dada por la fórmula 1 – fr O2 (D+10) -10 0,79 Ejemplo : Con un EAN36 a 28 m.,¿cuál es la EAD? 1- 0,36 (28+10) -10 = 20,8 metros 2. Porque tendremos mucha más seguridad si buceamos con Nitrox y aplicamos tablas u ordenadores de aire

15 NITROX PELIGROS DEL NITROX :
Vienen dados, justamente, por la TOXICIDAD DEL OXÍGENO (hiperoxia) en caso de que : Buceemos a más profundidad de la que permite la mezcla. Por ejemplo, EAN36 a 40 metros : 0,36 x 5 = 1,8 bares de Pp O2 Hagamos tal número de inmersiones con Nitrox en un solo día que acumulemos demasiado O2 Nos equivoquemos en el EAN usado

16 NITROX PRECAUCIONES CON EL NITROX :
Para evitar los peligros antes citados por la TOXICIDAD DEL OXÍGENO debemos : Jamás sobrepasar el límite de fondo para una mezcla dada. Por ejemplo, si tenemos un EAN32 el límite es 34 metros (0,32 x 4,4 = 1,4), y con un EAN36 será de 29 metros (0,36 x 3,9 = 1,4). Comprobar siempre la frO2 antes de bucear, y hacerlo personalmente (no delegar en nadie). Si es un 1% distinta, recalcular la inmersión, mediante la fórmula : fondo máximo = _10 = límite en metros fr O2 Nunca hacer demasiadas sucesivas con Nitrox

17 NITROX PRECAUCIONES CON EL NITROX : MODELO DE ETIQUETA
Registro de Recarga NITROX Fecha de la recarga _____/_____/______ % de Oxígeno ______________________ Bar / PSI ___________________________ Prof. Máxima _______________________ Analizado por _______________________ Buzo ______________________________ N° certificación _____________________ Para uso exclusivo de buzo certificado en NITROX No retire esta etiqueta hasta la próxima recarga

18 NITROX PRECAUCIONES CON EL NITROX : EL EQUIPO Y SU EMPLEO
Aunque con los EAN 32 y 36 no es preciso usar equipos (botella, regulador, etc.) especiales, es conveniente tener en cuenta que : Si la botella es de acero, su oxidación con Nitrox será más rápida y fuerte. Revisar con frecuencia. Las juntas tóricas deberán ir limpias de grasa de cualquier origen, y su vida será más breve. El Nitrox es una mezcla menos densa (“más ligera”) que el aire. Revisar reguladores. Usar un oxímetro propio, y calibrado.

19 NITROX PRECAUCIONES CON EL NITROX : CARGA DE BOTELLAS :
Existen 3 tipos de procedimientos : “En cascada” : en una botella vacía, se mete la cantidad de O2 puro calculada (hay tablas y programas de ordenador) y el resto hasta 200 bares se carga con el compresor de aire. Mediante “stick” : se trata de un dispositivo que va mezclando “en Y”, a la vez y en el % deseado, el O2 puro y el aire del compresor. Con compresor de membrana : hasta el 40%.

20 NITROX PRECAUCIONES CON EL NITROX : CARGA DE BOTELLAS (2):
Los 2 primeros tipos citados (“en cascada” y con “stick”) tienen el inconveniente de tener que usar O2 puro (100%), con el riesgo consiguiente de explosión, y la ventaja de su rapidez. El compresor de membrana tiene el inconveniente de ser más lento y caro, pero la incuestionable ventaja de no haber riesgo explosivo y de no tener que depender del suministro de O2 puro.

21 NITROX EJEMPLO PRÁCTICO :
Inmersión invernal en el “Ocean Diver”, frente a Son Bou. Profundidad máxima = 27 m., corriente algo fuerte y Tª del agua = 14ºC. Nitrox recomendado : EAN36, pues : 14 – 10 = 29 m. de prof. máxima 0,36 Pp O2 = 0,36 x 3,7 = 1,33 (Mejor < que 1,4) EAD = 1- 0,36 (27+10) – 10 = 20 metros 0,79 Alternativas : Si usamos tablas u ordenador de aire (21´de deco total, 18´a 3 m., tras 50´ de fondo), nuestro riesgo de ED es mínimo. Si usamos tablas u ordenador de Nitrox, aumenta unos 15 minutos nuestro tiempo de fondo sin entrar en curva, es decir que si hacemos 50´de fondo NO hay que hacer Deco.

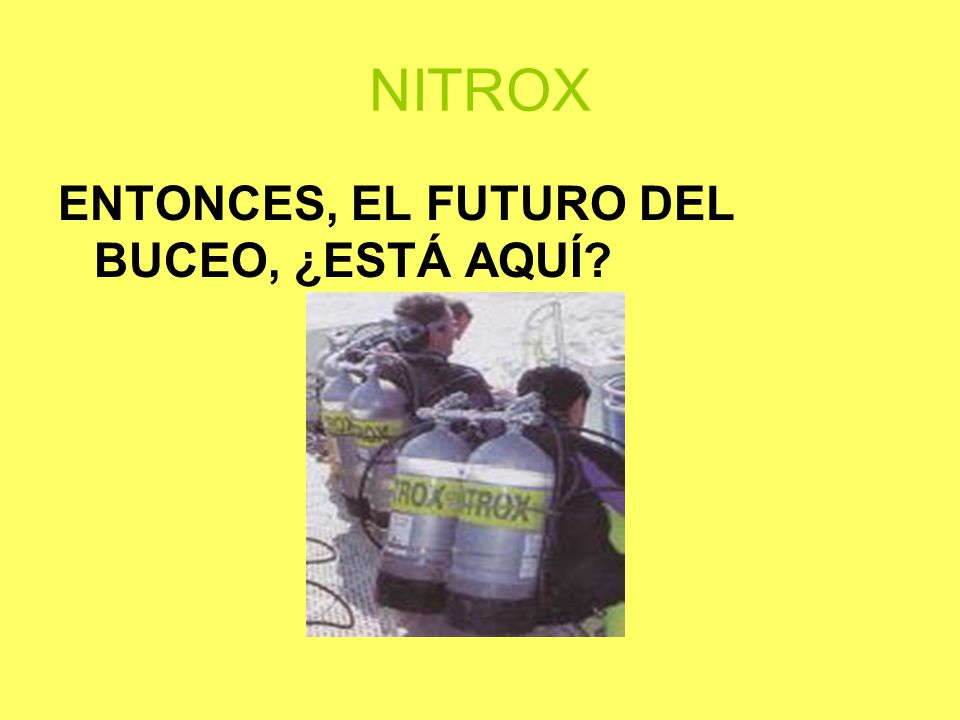

22 NITROX ENTONCES, EL FUTURO DEL BUCEO, ¿ESTÁ AQUÍ?

23 NITROX NO. EL NITROX ES SOLO EL PRIMER PASO. EL FUTURO ESTA AQUÍ

24 REBREATHER PERMITE LA “BEST MIX” (el mejor EAN posible para cada profundidad). P.ej., 3 horas a 20 m. (EAN47 para una Pp O2 = 1,4)  No Deco

25 REBREATHER Por tanto : Ventajas : máxima autonomía y lucidez en el fondo, con mínimo tiempo de descompresión. Inconvenientes : tecnología más compleja (mayor posibilidad de averías), dependencia de la electrónica y exigencia de recambio periódico del cánister.

26 MUCHAS GRACIAS por SU ATENCIÓN Alejandro Fernández Alonso
Centro de Medicina Subacuática de Menorca
