1 SIR – Sistema de indicadores Regionales Capacitación Carátula

2 Estructura del curso 1. Estructura de la solución a. Diagrama de flujo de la aplicación. b. Descripción del flujo de la aplicación. 2. Manejo de excels y carga de archivos. a. Estructura de los excels Parámetros del excel Tabla de valores del excels Generación del archivo XML b. Visualización de los excels 3. Visualización de reportes en Discoverer. a. Armado de la conexión. b. Estructura de Discoverer. 4. Manejo y administración de la aplicación. 5. Ejercicios Capacitación SIR

3 Estructura de la base de datos Todos los reportes de Discoverer y los datos ingresados de los operadores y proveedores se almacenan en el usuario REGULATEL_OLAP. Los datos de la aplicación, metadata, administración de los permisos y demás se almacenan en el usuario REGULATEL. Esta aplicación interactúa con el usuario REGULATEL_OLAP administrando las dimensiones e incorporando los datos que ingresen sobre las tablas de hechos. Estructura de la solución Discoverer REGULATEL_OLAP Aplicación SIR REGULATEL

4 Estructura de la base de datos (continuación) Estructura de la solución FAC_INFRA_RED (Tabla de hechos) Cada una de las tablas de hechos tiene asociada las tablas de dimensiones. Las tablas de hechos son aquellas en donde se ingresa la información. Luego esta, es explotada utilizando Discoverer por medio de los reportes. Cada hecho ingresado hace referencia a un área geográfica, tiempo, servicio, demanda, etc. Esto permite luego, agrupar la información por estas segmentaciones. DIM_TIEMPOS (Dimensión) DIM_AREAS_GEOGRAFICAS (Dimensión) DIM_SERVICIOS (Dimensión) DIM_DEMANDAS (Dimensión)

5 Módulo I: Calidad de Servicio Estructura de la solución

6 Módulo II: Tráfico Estructura de la solución

7 Módulo III: Infraestructura de red Estructura de la solución

8 Módulo IV: Módulo Estructura de la Industria Estructura de la solución

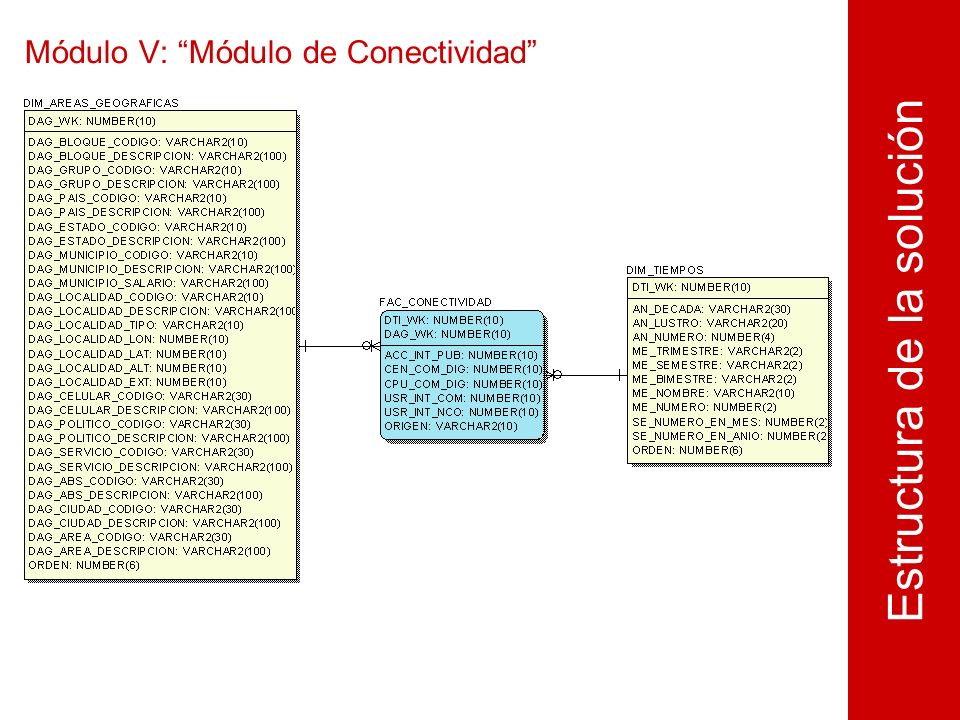

9 Módulo V: Módulo de Conectividad Estructura de la solución

10 Módulo VI: Módulo Sociales Estructura de la solución

11 Módulo VII: Módulo de Tarifas Estructura de la solución

12 Diagrama de flujo de la aplicación Estructura de la solución XML Procesamiento de archivos XML Repositorio (Warehouse) Consulta de Reportes XML Generación de archivos XML Carga de archivos XML al sistema Operadores y Proveedores Administración de dimensiones (APPLET)

13 Descripción del flujo de la aplicación 1. Carga de datos en los excels. a. Para ingresar los valores en los excels se debe abrir primero el archivo de Dimensiones.xls y luego el excel del indicador correspondiente que se desea cargar. b. Cuando finaliza la carga de la información se deberá generar el archivo XML final ejecutando la macro. 2. Carga de los archivos generados en XML al sistema. 3. Procesamiento de los archivos XML. 4. Luego se pueden consultar los reportes realizados en Discoverer para visualizar la nueva información. 5. Desde la aplicación, los administradores de la COFETEL podrán modificar o incluír nuevos valores sobre las dimensiones. Estructura de la solución

14 SIR – Sistema de Indicadores Regionales 2. Manejo de excels y carga de archivos Carátula

15 Estructura de los excels Cada uno de los excels representa la estructura de los datos que se cargan por cada indicador. La información general que se debe cargar varía de acuerdo al indicador, pero todos siguen o estan compuestos por la siguientes secciones: Parámetros del excel. Tabla de valores del excel. Generación del archivo xml. Manejo de excels y carga de archivos

16 Parámetros del excel Estos son los valores que se encuentran en la primera sección y que deben seleccionarse solo una vez. Por ejemplo el tiempo, el operador, etc. Estos valores son seleccionados de una lista y deberían ser seleccionados solo una vez. Si fuera necesario cargar información por ejemplo para distintas Áreas Geográficas, entonces se deberá generar mas de un archivo xml. Es decir, se deberá cargar el excel mas de una vez seleccionando distintas áreas como parámetro. Manejo de excels y carga de archivos

17 Tabla de valores del excels Dentro de esta tabla se van asignando los valores y seleccionando a que categoría corresponden. Esta tabla se divide en tres secciones distinguibles: Columnas de selección de categorías: Estas columnas están divididas por las distintas categorías que componen al indicador. Por cada categoría se encuentran dos columnas. La primera es para seleccionar el valor y la segunda muestra el valor que fue seleccionado. Los valores pueden ser seleccionados utilizando la lista o ingresando el código correspondiente. Columnas de datos: estas columnas no se selecciona ningún valor, los mismos deberían ser ingresados. En estas columnas se encuentran los datos a enviar. Por ejemplo, cantidad altas de usuarios, bajas, etc. Manejo de excels y carga de archivos

18 Generación del archivo XML Cuando finalizó la carga de la información del indicador, se puede realizar la generación del archivo xml, ejecutando la macro correspondiente. Posteriormente, este archivo deberá ser incluído al sistema para su procesamiento. Cuando los archivos sean procesados, la información automáticamente estará incluída en el Warehouse para su consulta. Para todos los archivos XML que son cargados por personal de COFETEL, es decir, aquella información que no es directa de la fuente, se registrarán los datos como estimados y no como datos reales. Manejo de excels y carga de archivos

19 Visualización de los excels Manejo de excels y carga de archivos Sección de parámetrosListas de selección de valores por código o por lista. Muestra de valores seleccionados.

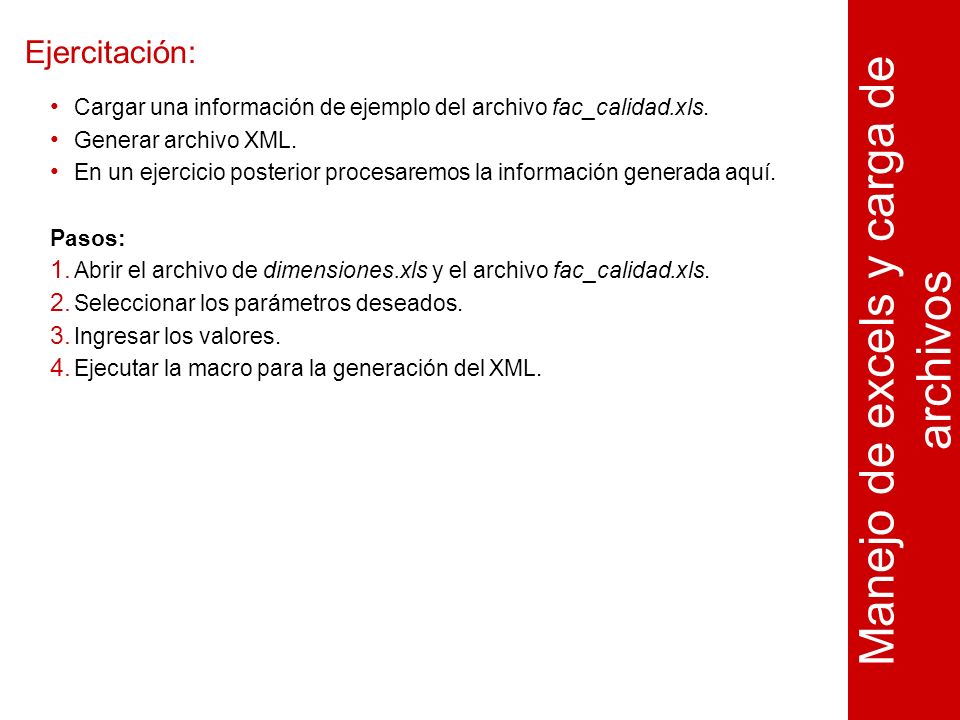

20 Ejercitación: Cargar una información de ejemplo del archivo fac_calidad.xls. Generar archivo XML. En un ejercicio posterior procesaremos la información generada aquí. Pasos: 1. Abrir el archivo de dimensiones.xls y el archivo fac_calidad.xls. 2. Seleccionar los parámetros deseados. 3. Ingresar los valores. 4. Ejecutar la macro para la generación del XML. Manejo de excels y carga de archivos

21 SIR – Sistema de Indicadores Regionales 3. Visualización de reportes en Discoverer Carátula

22 Armado de la conexión Hay dos tipos de conexiones que se generan en Discoverer: - Conexiones públicas. - Conexiones privadas. Las conexiones públicas son creadas en la sección de administración de Discoverer y no obliga al usuario a ingresar contraseña. La conexión se arma y todos los usuarios pueden utilizarla. Las conexiones privadas son creadas independientemente por cada usuario, quedan almacenadas en el equipo donde se creó la conexión, por lo que si se cambia de equipo para conectarse a Discoverer tendrían que volver a crear la conexión. Esta conexión siempre solicita la contraseña del usuario para validar esta información. Cada usuario operador que desee ingresar a la aplicación deberá armar su propia conexión privada. Visualización de reportes en Discoverer

23 Armado de la conexión Visualización de reportes en Discoverer Conexiones públicas. Botón para generar nueva conexión

24 Armado de la conexión Visualización de reportes en Discoverer Nombre de la conexión Descripción de la conexión Idioma por defecto utilizado por la conexión Nombre del usuario de la base de datos Contraseña del usuario de la base de datos Base de datos a la que se conectará Botón para cancelar Botón para aceptar los cambios

25 Armado de la conexión Visualización de reportes en Discoverer Conexiones públicas. Conexión privada generada recientemente

26 Estructura de Discoverer Visualización de reportes en Discoverer Libros de trabajo

27 Estructura de Discoverer Visualización de reportes en Discoverer Hojas de trabajo del libro seleccionado Parámetros del reporte Datos del reporte Título y referencias del reporte Totales del reporte

28 SIR – Sistema de Indicadores Regionales 4. Manejo de la aplicación Carátula

29 Indice de contenidos 1. Ingreso a la aplicación y estructura. 2. Generalidades de la aplicación. 3. Ingreso de archivos XML y procesamiento. Manejo y administración de la aplicación

30 Ingreso a la aplicación y estructura Manejo y administración de la aplicación Ingreso a la aplicación Links a artículos o aplicaciones de interés Selección de idioma de la aplicación Artículos de la aplicación

31 Estructura del menú Manejo y administración de la aplicación Opciones de menú Items de menú

32 Generalidades de la aplicación Generalidades En todas las páginas podremos encontrar la toolbar que permite tanto navegar página por página, como ir al final o al principio del reporte. Además tiene los botones para insertar, actualizar y eliminar información. Las columnas de cada reporte varían en función de la información referente a cada pantalla. Además en algunos casos se encuentran íconos ubicados en la sección de filtro, para acceder a funcionalidades especiales de la pantalla. Los datos en los formularios indicados en rojo son los únicos campos que deberán ser ingresados en forma obligatoria. InsertarActualizarEliminarRefrescar Botones de navegación FiltrosBotón de FiltroBotones de orden ascendente y descendente Links a páginas relacionadas Botones de selección de radio. Determinan que fila actualizar o eliminar

33 Seguridad Generalidades Rol Usuario Página Permisos Página Permisos Página Permisos Cada usuario puede tener un rol o más. Cada rol tiene determinados permisos sobre cierto grupo de páginas, tales como insertar, actualizar, asignar, eliminar, etc. Esto permite armar roles que solo puedan consultar información, o que no puedan eliminar información de determinada página. Las opciones de menú se arman en función de los permisos que tiene cada usuario en cada página. Usuario Rol

34 Seguridad de la aplicación incluyendo Discoverer Generalidades Cada usuario de la aplicación que tiene que acceder también a Discoverer, deberá tener creado un esquema o usuario de la base de datos con el mismo nombre del usuario de la aplicación. De esta forma, cada vez que se conecte el usuario a Discoverer extraerá de la aplicación los permisos correspondientes. Esta administración deberá realizarla el personal de la COFETEL. Administrado desde la aplicación Responsabilidad de la COFETEL Rol (aplicación) Página Permisos Jpnicotra (aplicación) Rol (Database) Discoverer Workbooks Jpnicotra (Database)

35 Ingresar archivos XMLs Ingreso de archivos XML y procesamiento Esta pantalla se encuentra ubicada en Administración -> Ingresar Archivos XMLs. Desde la pantalla de Ingresar Archivos XMLs se podrán ingresar los archivos para que posteriormente sean procesados por el personal de la COFETEL. Si el archivo es cargado por los carriers la información ingresa como dato real. En caso contrario, si es ingresada por el personal de la COFETEL, la información ingresa como dato estimado.

36 Ingresar archivos XMLs (continuación) Ingreso de archivos XML y procesamiento Por cada archivo presionando sober el link podríamos tener una previsualización de la información que contiene cada archivo ingresado. Esto puede ser utilizado para hacer una verificación previa al procesamiento. No es un paso obligatorio para el procesamiento.

37 Pantalla de procesamiento de archivos XML Ingreso de archivos XML y procesamiento Esta pantalla se encuentra ubicada en Administración -> Pantalla de procesamiento de archivos XML. Desde la pantalla de Pantalla de procesamiento de archivos XML se podrán ingresar los datos de los archivos de XML que fueron ingresados por los carriers o operadores de la COFETEL. En esta pantalla podemos ver cuales archivos fueron procesados con éxito, cuales fallaron o cuales todavía no han sido procesados. Además es posible ver un detalle de los errores que hicieron fallar el procesamiento.

38 Consulta de Logs de Carga Ingreso de archivos XML y procesamiento Esta pantalla se encuentra ubicada en Administración -> Consulta de Logs de Carga. Desde la pantalla de Consulta de Logs de Carga se podrá revisar cuantas filas fueron ingresadas o modificadas en cada procesamiento y que persona fué la responsable de la ejecución. Además es posible ver un detalle de los errores que hicieron fallar el procesamiento.

39 Fin de la presentación
