SISTEMA DE IDENTIFICACIÓN Y COMUNICACIÓN DEL RIESGO III.

Presentación del tema: "SISTEMA DE IDENTIFICACIÓN Y COMUNICACIÓN DEL RIESGO III."— Transcripción de la presentación:

1 SISTEMA DE IDENTIFICACIÓN Y COMUNICACIÓN DEL RIESGO III

2 IDENTIFICACIÓN Y COMUNCACIÓN
DEL RIESGO * NFPA 704. * HMIS. * SISTEMA DE IDENTIFICACIÓN DE LAS NACIONES UNIDAS (DOT-CANUTEC - ANIQ ). * HOJA DE DATOS DE SEGURIDAD ( MSDS ). * HOJA DE EMERGENCIA EN TRANSPORTACIÓN. 1

3 W 4 2 3 SISTEMA DE APLICACIÓN LOCAL N.F.P.A. 704
NOMBRE DE LA SUSTANCIA 4 3 2 W EQUIPO DE PROTECCIÓN PERSONAL 2

4 ESPECIFICACIÓN DEL ROMBO Y
DE LOS NUMEROS. O T W H 4 A TABLA 1 DIMENSIONES EN CENTIMETROS B 3

5 ESPECIFICACIÓN DEL ROMBO Y
DE LOS NUMEROS. 2 3 4 W 2 W 4 3 2 3 4 W 3

6 EJEMPLOS DE SEÑALIZACIÓN EN DIVERSOS
LUGARES DE PLANTA. 2 W 4 3 2 3 4 2 3 4 4

7 SISTEMA DE APLICACIÓN LOCAL HMIS
NOMBRE DE LA SUSTANCIA SALUD INFLAMABILIDAD REACTIVIDAD EQUIPO DE PROTECCIÓN PERSONAL RIESGO ESPECIAL 5

8 W 3 2 CAP. 705 TONS. CAP. 7.5 TONS. ÁCIDO SÚLFURICO 98.6% PELIGRO
NO SOLDAR, NO CORTAR, NO GOLPEAR Y NO ENCENDER FUEGO SIN LA AUTORIZACIÓN CORRESPONDIENTE PELIGRO ÁCIDO SÚLFURICO 98.6% 2 3 W CAP. 7.5 TONS.

9 SISTEMAS DE IDENTIFICACIÓN EN EL TRANSPORTE

10 SCT CLASE DENOMINACION Explosivos.
Gases comprimidos, refrigerados, licuados o disueltos a presión. Líquidos inflamables. Sólidos inflamables. Oxidantes y peróxidos orgánicos. Tóxicos agudos (venenos) y agentes infecciosos. Radiactivos. Corrosivos. Varios.

11 SISTEMA DE IDENTIFICACIÓN DE LA ORGANIZACIÓN DE LAS NACIONES
UNIDAS (ONU) PARA EL TRANSPORTE 1219 3 FLAMABLE 3 1219 MEXICO NOM-004-SCT2-1994 NOM-003-SCT2-1994 DOT (DEPARTAMENT OF TRANSPORTATION (USA). CANUTEC (CANADIAN TRANSPORT EMERGENCY CENTER). SIMILAR

12 * * * 1.4 CLASE 1 EXPLOSIVO EXPLOSIVO 1.5 EXPLOSIVO 1.6 EXPLOSIVO
EXPLOSIVOS

13 GASES CLASE 2 OXIGENO 2 2 GAS FLAMABLE GAS VENENOSO 2 2
NON-FLAMMABLE GAS 2 GASES

14 CLASE LÍQUIDO FLAMABLE 3 LÍQUIDOS INFLAMABLES

15 COMBUSTION EXPONTANEA
CLASE 4 SOLIDO INFLAMABLE 4 COMBUSTION EXPONTANEA PELIGRO CON HUMEDAD 4 SOLIDOS INFLAMABLES

16 OXIDANTES Y PEROXIDOS ORGANICOS CLASE 5 OXIDANTE 5.1 PEROXIDO ORGANICO
5.2 OXIDANTES Y PEROXIDOS ORGANICOS

17 VENENOS (TOXICOS) INFECCIOSOS
CLASE VENENOSO 6 SUSTANCIA INFECCIOSA 6 NOCIVO 6 VENENOS (TOXICOS) INFECCIOSOS

18 CLASE RADIACTIVO I 7 RADIACTIVO II 7 RADIACTIVO III 7 RADIACTIVOS

19 CLASE 8 CORROSIVO CORROSIVOS

20 CLASE 9 VARIOS - DIVERSOS

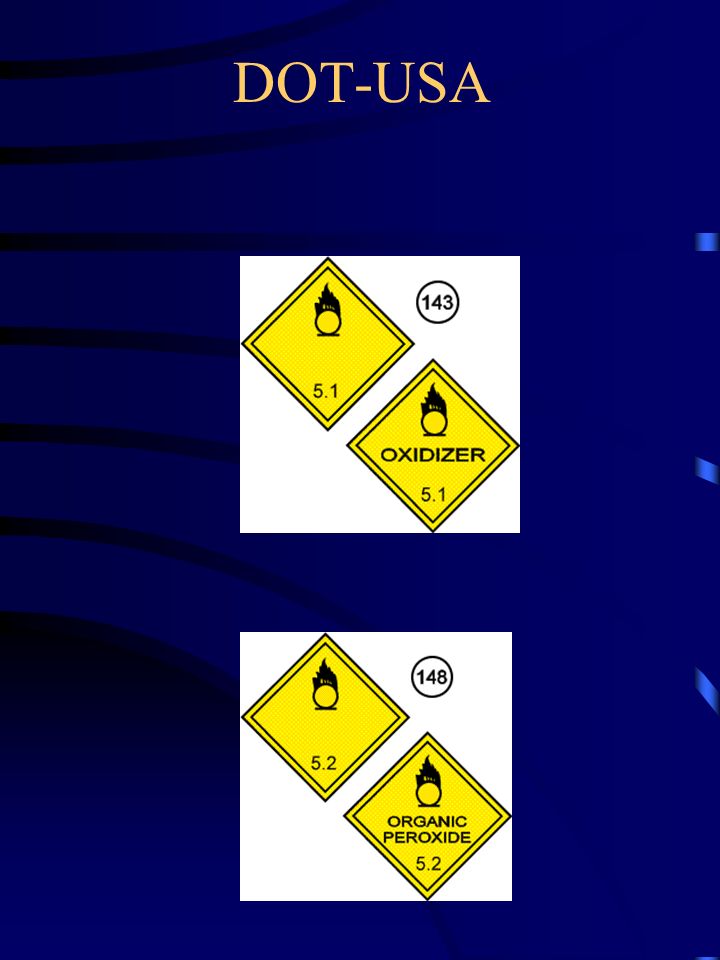

21 DOT-USA

22 DOT-USA

23 DOT-USA

24 DOT-USA

25 DOT-USA

26 DOT-USA

27 DOT-USA

28 DOT-USA

29 DOT-USA
