1 Principios de Diseño de Cocinas mejoradas Wilson Ricardo Cabana Hancco

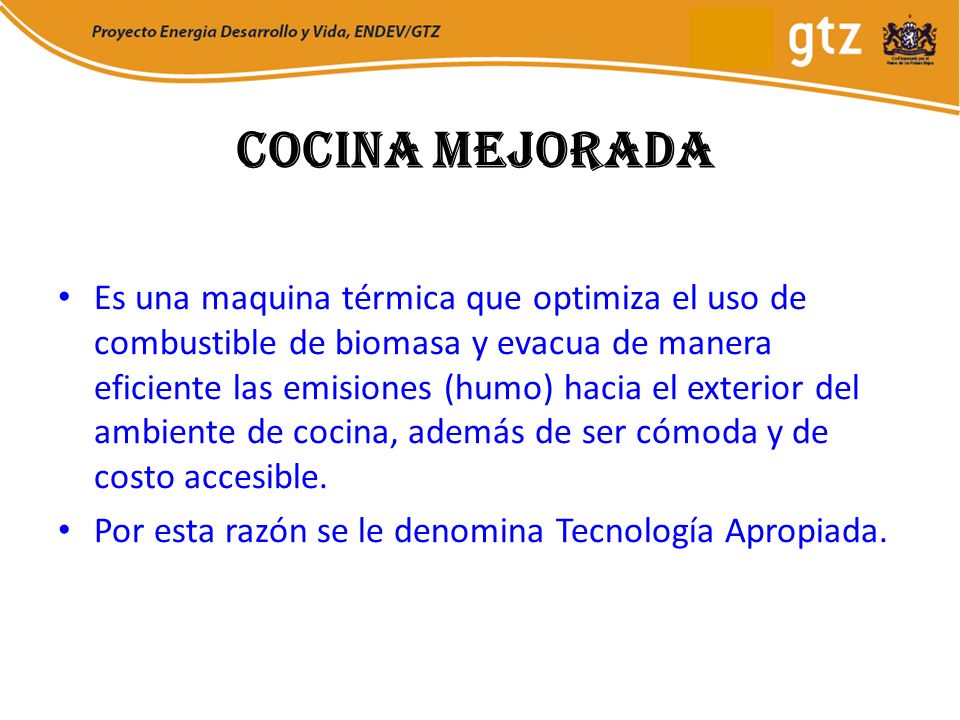

2 Cocina Mejorada Es una maquina térmica que optimiza el uso de combustible de biomasa y evacua de manera eficiente las emisiones (humo) hacia el exterior del ambiente de cocina, además de ser cómoda y de costo accesible. Por esta razón se le denomina Tecnología Apropiada.

3 El diseñador de estufas se esfuerza principalmente en que el fuego queme más limpiamente (buena combustión) y luego en que la mayor cantidad posible de calor pase a la olla o la plancha (Transferencia de calor).

4 Principio uno Aislar la cámara de combustión con materiales de baja densidad y resistentes al calor para mantener el fuego tan caliente como sea posible y no calentar la gran masa del cuerpo de la estufa.

5 Principio dos La cámara de combustión debe ser mas alta que el fuego, antes de extraer calor a cualquier superficie (plancha, ollas, etc.(para evitar cortar el proceso de combustión bruscamente).

6 Principio tres Suministrar racionalmente el combustible (no saturar).

7 Principio cuatro Crear temperaturas altas y bajas seg ú n la cantidad de le ñ a que se mete al fuego (monitoreo del fuego).

8 Principio cinco Mantener una corriente de aire optima en cantidad y rápida en todo el carburante ( buen dimensionamiento de la plataforma o parrilla y tiro a través de la chimenea).

9 Principio seis La falta de corriente de aire en el fuego resulta en humo y exceso de carb ó n.

10 Principio siete Mantener una superficie transversal al flujo de gases constante a trav é s de toda la estufa lo que ayuda a mantener una buena circulaci ó n de gases y una adecuada velocidad de flujo. El á rea perpendicular al flujo de la c á mara de combusti ó n, el á rea perpendicular al flujo alrededor de las ollas, los t ú neles y chimenea deben ser aproximadamente del mismo tama ñ o

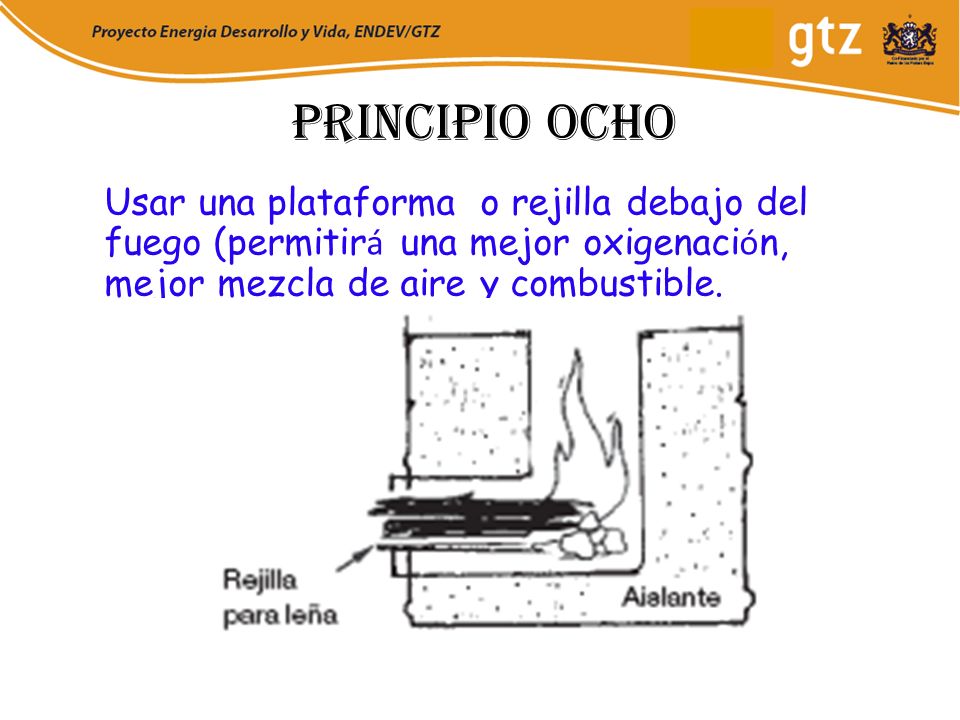

11 Principio ocho Usar una plataforma o rejilla debajo del fuego (permitir á una mejor oxigenaci ó n, mejor mezcla de aire y combustible.

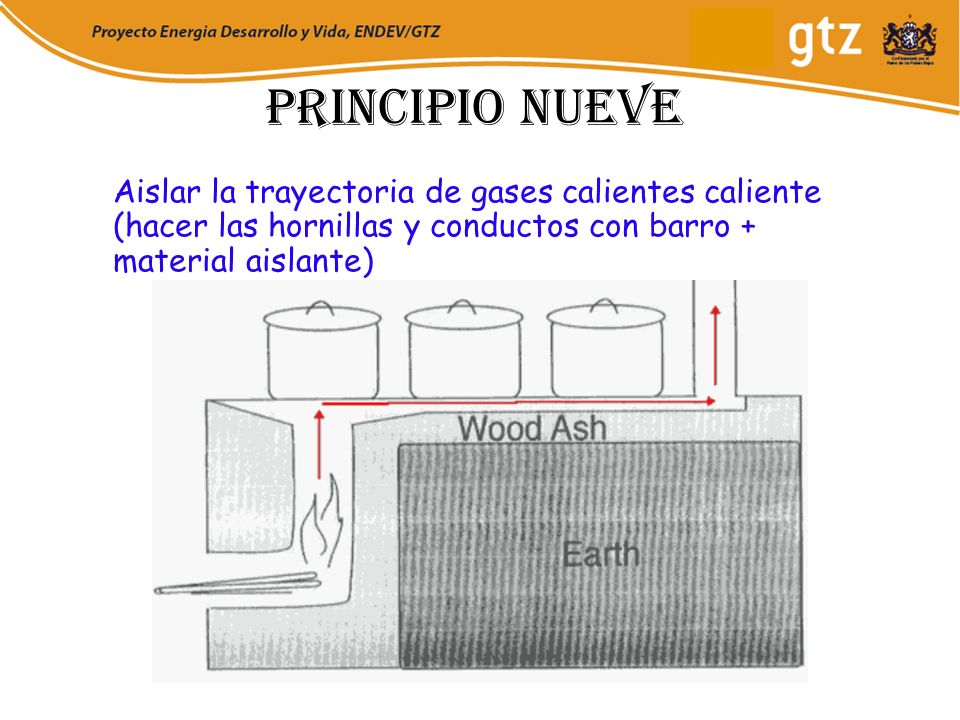

12 Principio nueve Aislar la trayectoria de gases calientes caliente (hacer las hornillas y conductos con barro + material aislante)

13 Principio diez Aumentar el intercambio térmico hacia la olla con espacios adecuados (respetar las medidas del calado).
