2 Scheduling and Mapping Introducción Marco de referencia Módulos independientes Tareas con precedencia sin costo Precedencia de tareas y retardos en la comunicación Estático basado en procesos Procesos en procesadores con una arquitectura dada

3 Scheduling and Mapping Introducción Scheduling (Calendarización) –Programación de las actividades de un procesador o de un grupo de ellos Mapping (Asignación) –Determinación de las actividades que le corresponden a cada procesador

4 Scheduling and Mapping Introducción El objetivo principal es de reducir el tiempo de cómputo utilizando un número mínimo de procesadores, tomando en cuenta las restricciones del algoritmo del problema y de la arquitectura de la computadora.

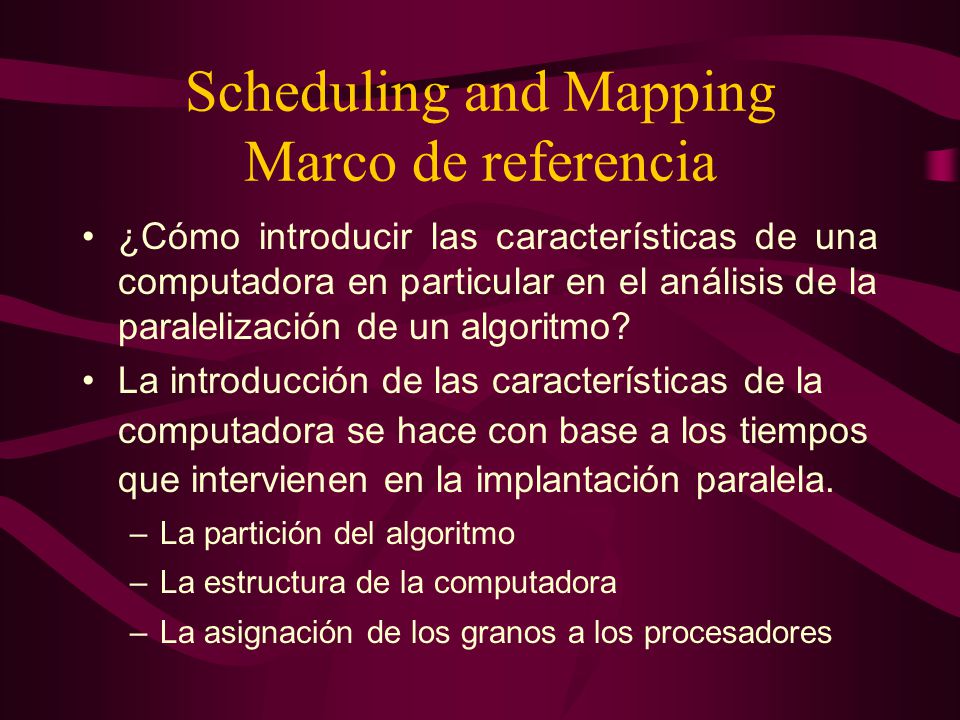

5 Scheduling and Mapping Marco de referencia ¿Cómo introducir las características de una computadora en particular en el análisis de la paralelización de un algoritmo? La introducción de las características de la computadora se hace con base a los tiempos que intervienen en la implantación paralela. –La partición del algoritmo –La estructura de la computadora –La asignación de los granos a los procesadores

6 Scheduling and Mapping Marco de referencia El grano es un conjunto de módulos que se asignan a un procesador Un módulo es una unidad de cómputo que se ejecuta secuencialmente, cuya magnitud se determinó por el algortimo Módulos independientes. Integran módulos que se ejecutan sin necesidad de comunicación entre ellos

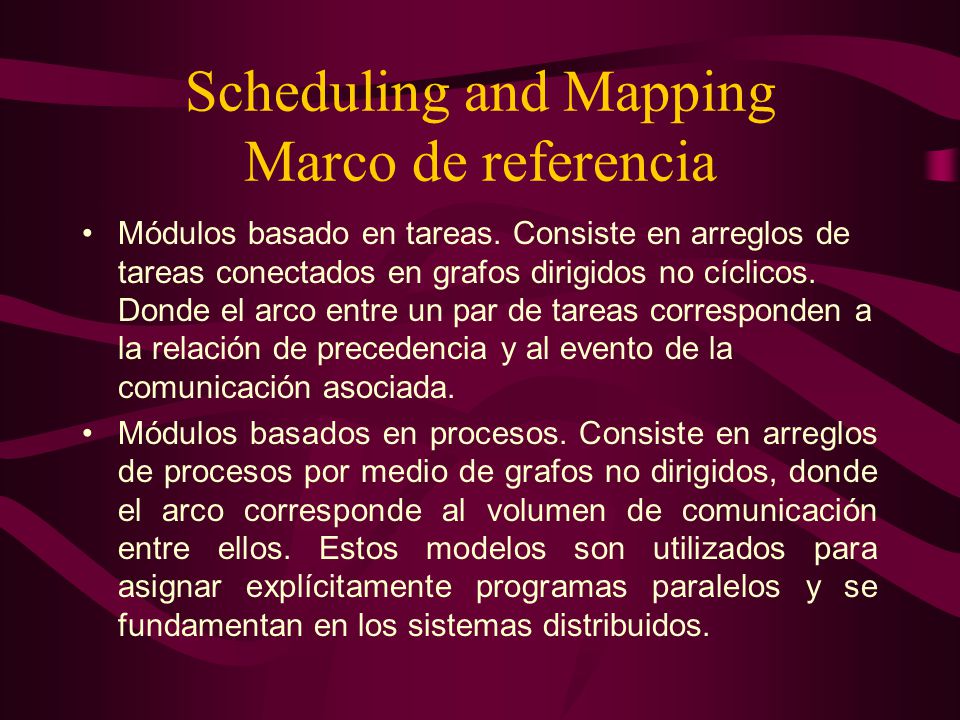

7 Scheduling and Mapping Marco de referencia Módulos basado en tareas. Consiste en arreglos de tareas conectados en grafos dirigidos no cíclicos. Donde el arco entre un par de tareas corresponden a la relación de precedencia y al evento de la comunicación asociada. Módulos basados en procesos. Consiste en arreglos de procesos por medio de grafos no dirigidos, donde el arco corresponde al volumen de comunicación entre ellos. Estos modelos son utilizados para asignar explícitamente programas paralelos y se fundamentan en los sistemas distribuidos.

8 Scheduling and Mapping Marco de referencia La calendarización de las tareas en los procesadores puede ser de dos tipos, determinista o dinámica. En la determinista se requiere conocer toda la información para expresar las características del problema antes de obtener una solución En la dinámica frecuentemente se utilizan modelos estocásticos, donde el tiempo de ejecución de un proceso o tarea es una variable aleatoria con una función de distribución

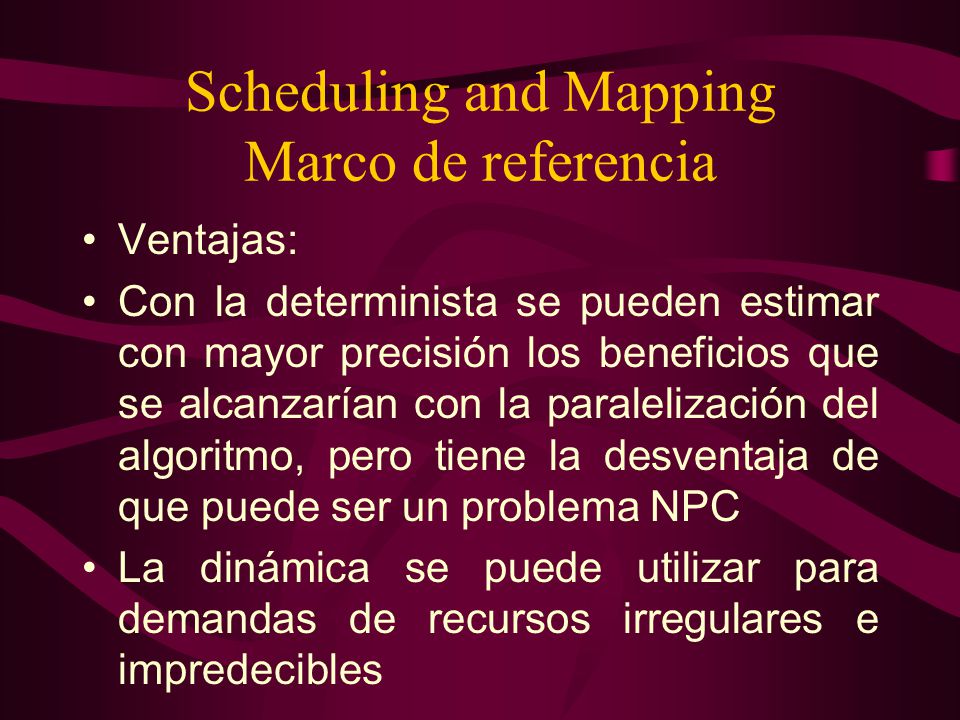

9 Scheduling and Mapping Marco de referencia Ventajas: Con la determinista se pueden estimar con mayor precisión los beneficios que se alcanzarían con la paralelización del algoritmo, pero tiene la desventaja de que puede ser un problema NPC La dinámica se puede utilizar para demandas de recursos irregulares e impredecibles

10 Scheduling and Mapping Marco de referencia Para aplicar cualquiera de estos métodos en la asignación de los módulos a los procesadores, se tiene que considerar si se permite la interrupción de ejecución del proceso y su reanudación subsiguiente antes de su terminación Se considera la calendarización de los procesos sin interrupciones, se indicará cuando ésta no sea así.

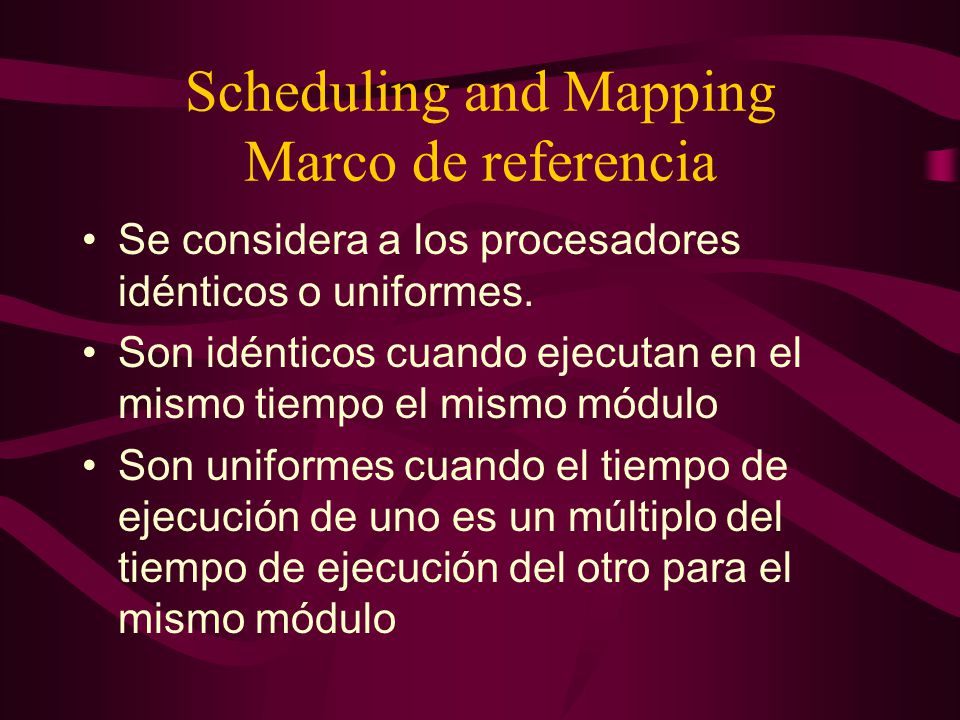

11 Scheduling and Mapping Marco de referencia Se considera a los procesadores idénticos o uniformes. Son idénticos cuando ejecutan en el mismo tiempo el mismo módulo Son uniformes cuando el tiempo de ejecución de uno es un múltiplo del tiempo de ejecución del otro para el mismo módulo

12 Scheduling and Mapping Marco de referencia El requerido por el cálculo T calc (p). –sólo depende del tamaño del módulo. El asociado con la transferencia de los mensajes T comm (p). –Incluye los tiempos en que inicia y termina el envío de un mensaje

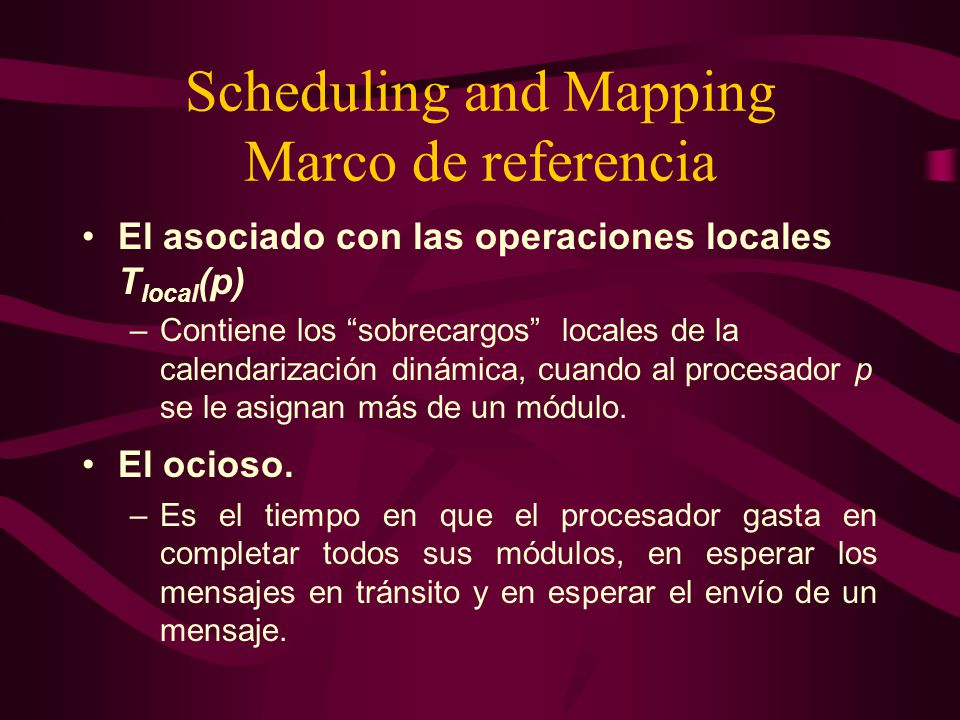

13 Scheduling and Mapping Marco de referencia El asociado con las operaciones locales T local (p) –Contiene los “sobrecargos” locales de la calendarización dinámica, cuando al procesador p se le asignan más de un módulo. El ocioso. –Es el tiempo en que el procesador gasta en completar todos sus módulos, en esperar los mensajes en tránsito y en esperar el envío de un mensaje.

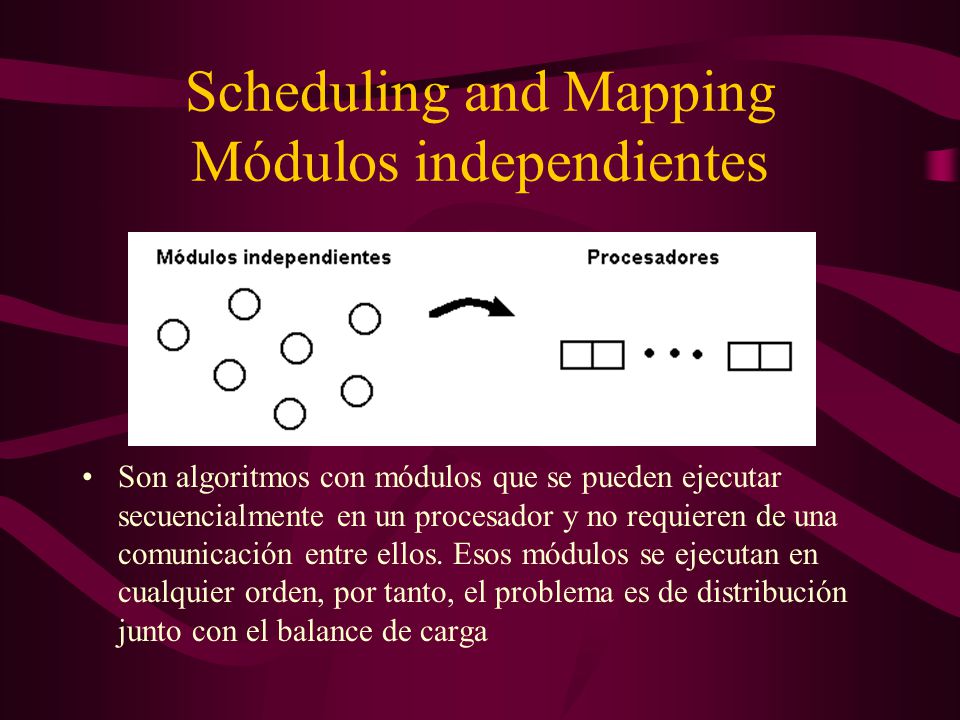

14 Scheduling and Mapping Módulos independientes Son algoritmos con módulos que se pueden ejecutar secuencialmente en un procesador y no requieren de una comunicación entre ellos. Esos módulos se ejecutan en cualquier orden, por tanto, el problema es de distribución junto con el balance de carga

15 Scheduling and Mapping Módulos independientes En este modelo sólo se consideran los tiempos de ejecución de las tareas, aunque este modelo es el más simple, el problema de asignación es NP completo en el caso de más de dos procesadores idénticos. Graham (1969) [Hwang88] con base a considerar el Longest Processing Time (LPT) garantiza encontrar M  (4/3 - 1/3p)M opt, donde M opt es el tiempo óptimo para ejecutar los módulos. Posteriormente, Coffman (1978) mostró que el LPT converge estocásticamente al rango óptimo

16 Scheduling and Mapping Tareas con precedencia sin costo Las tareas se representan en un grafo dirigido no cíclico, donde los arcos directos conectan un par de tareas distintas si y sólo si la tarea de la cabeza requiere de los resultados de cómputo de la tarea de la cola.

17 Scheduling and Mapping Tareas con precedencia sin costo El modelo requiere la solución de dos problemas –uno de asignación de las tareas a los procesadores –uno de calendarización local de las tareas sobre los procesadores Un procesador ejecuta una tarea a la vez. Las tareas se definen por la precedencia dada por la tarea que está terminando antes de iniciar la otra.

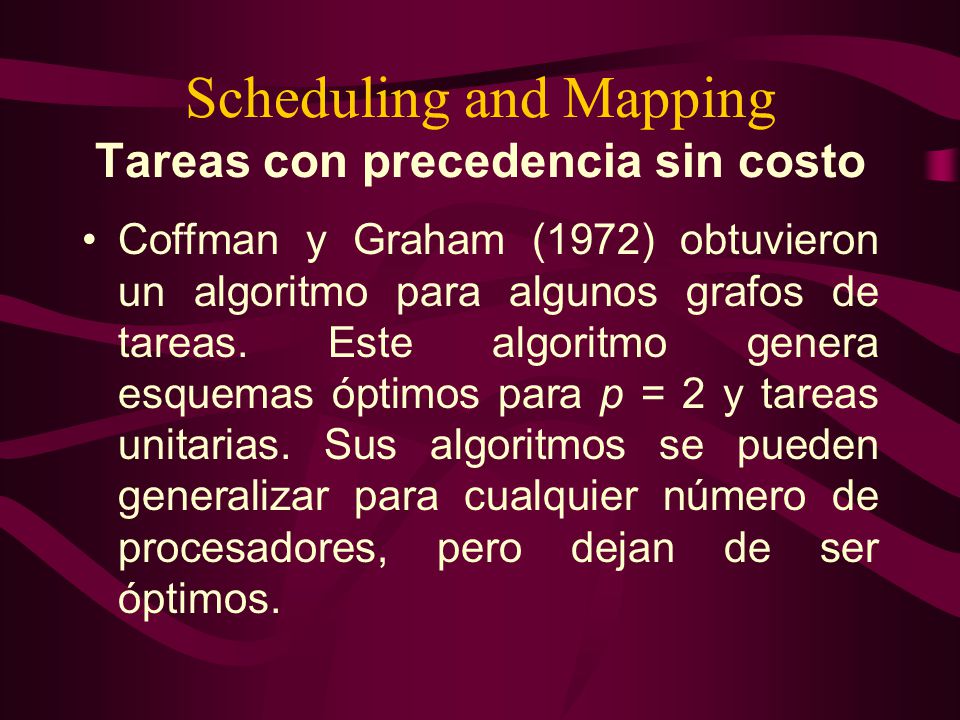

18 Scheduling and Mapping Tareas con precedencia sin costo Coffman y Graham (1972) obtuvieron un algoritmo para algunos grafos de tareas. Este algoritmo genera esquemas óptimos para p = 2 y tareas unitarias. Sus algoritmos se pueden generalizar para cualquier número de procesadores, pero dejan de ser óptimos.

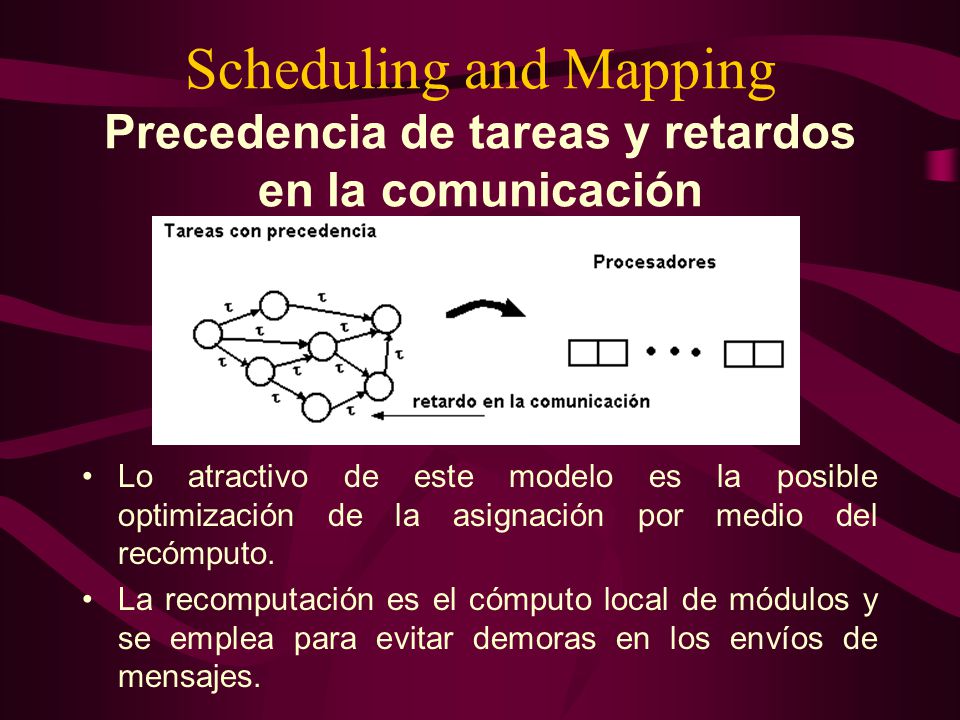

19 Scheduling and Mapping Precedencia de tareas y retardos en la comunicación Lo atractivo de este modelo es la posible optimización de la asignación por medio del recómputo. La recomputación es el cómputo local de módulos y se emplea para evitar demoras en los envíos de mensajes.

20 Scheduling and Mapping Precedencia de tareas y retardos en la comunicación Thurimella y Yesha (1992), Kim y Browne (1988), Yang y Gerasoulis (1992) y Sarkar (1989) presentaron un algoritmo similar al paradigma de trabajo de Brent (1974), es decir, todos se aproximan por medio de dos etapas. –En la primera etapa las tareas son asignadas a un número ilimitado de procesadores –En la segunda las tareas son re-asignadas a un número fijo de procesadores.

21 Scheduling and Mapping Precedencia de tareas y retardos en la comunicación Lee et al (1988) muestran un algoritmo similar al LPT de Graham (1969), al cual se le refiere como la tarea lista más temprana (Earliest Ready Task ERT). En el ERT las tareas son calendarizadas en el procesador en el orden en que ellas están listas para ser computadas [Hwang89]

22 Scheduling and Mapping Estático basado en procesos Este modelo se usa para modelar granularidad gruesa, donde los módulos son procesos persistentes que existen durante todo el cómputo y los patrones de comunicación entre ellos son estables.

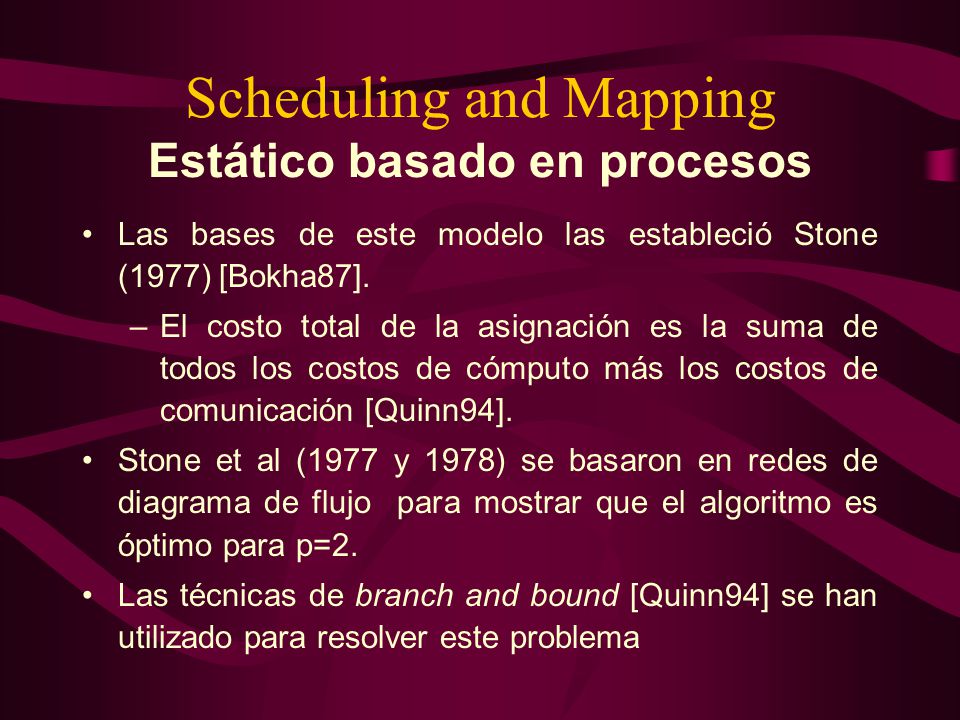

23 Scheduling and Mapping Estático basado en procesos Las bases de este modelo las estableció Stone (1977) [Bokha87]. –El costo total de la asignación es la suma de todos los costos de cómputo más los costos de comunicación [Quinn94]. Stone et al (1977 y 1978) se basaron en redes de diagrama de flujo para mostrar que el algoritmo es óptimo para p=2. Las técnicas de branch and bound [Quinn94] se han utilizado para resolver este problema

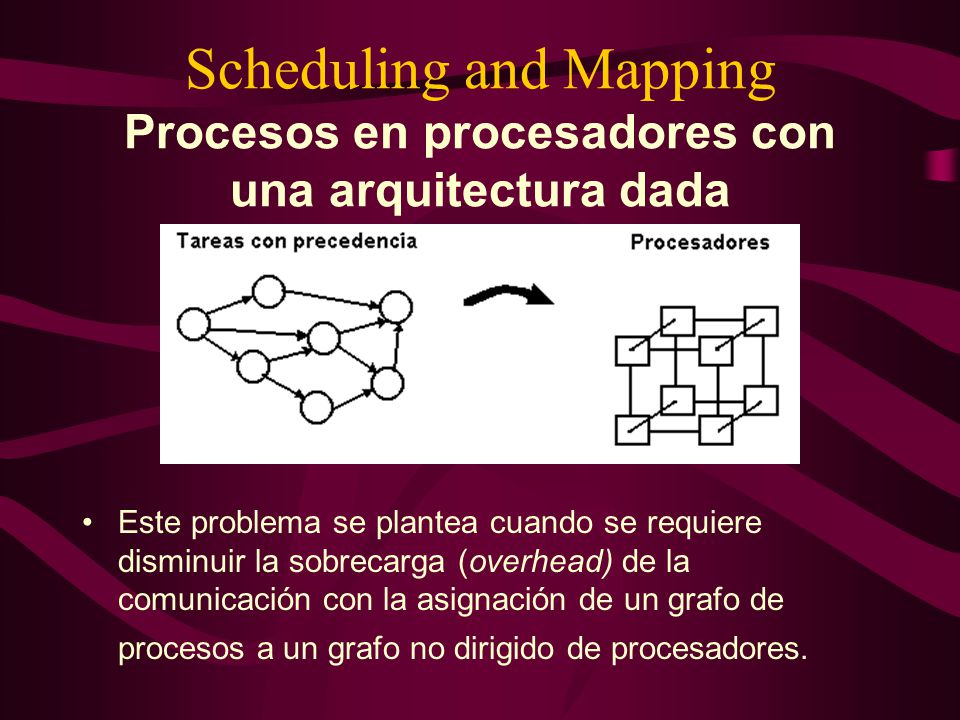

24 Scheduling and Mapping Procesos en procesadores con una arquitectura dada Este problema se plantea cuando se requiere disminuir la sobrecarga (overhead) de la comunicación con la asignación de un grafo de procesos a un grafo no dirigido de procesadores.

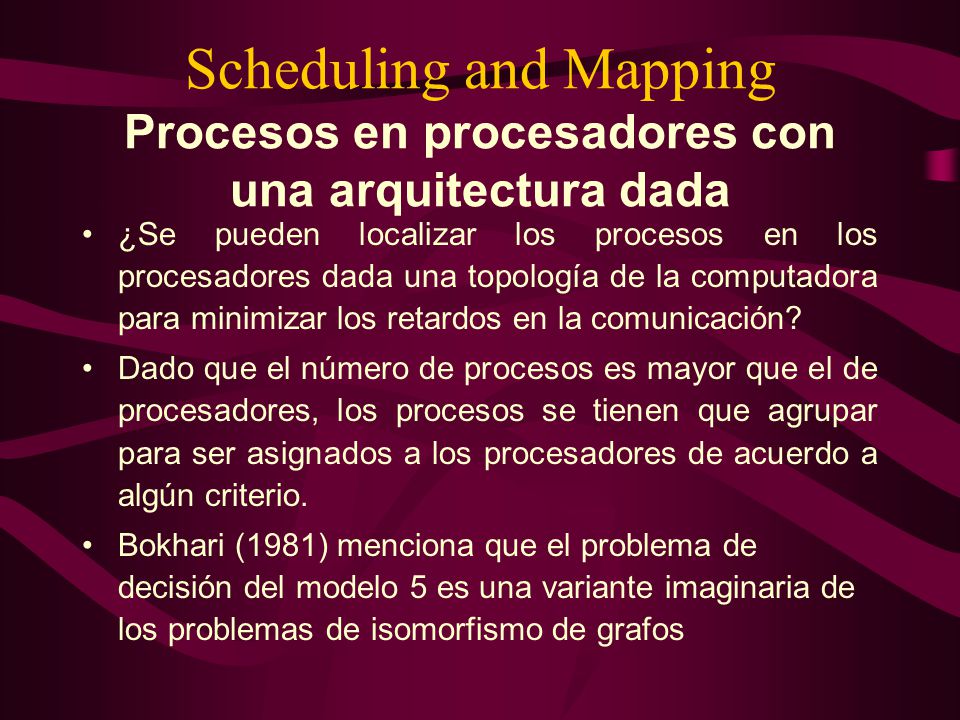

25 Scheduling and Mapping Procesos en procesadores con una arquitectura dada ¿Se pueden localizar los procesos en los procesadores dada una topología de la computadora para minimizar los retardos en la comunicación? Dado que el número de procesos es mayor que el de procesadores, los procesos se tienen que agrupar para ser asignados a los procesadores de acuerdo a algún criterio. Bokhari (1981) menciona que el problema de decisión del modelo 5 es una variante imaginaria de los problemas de isomorfismo de grafos

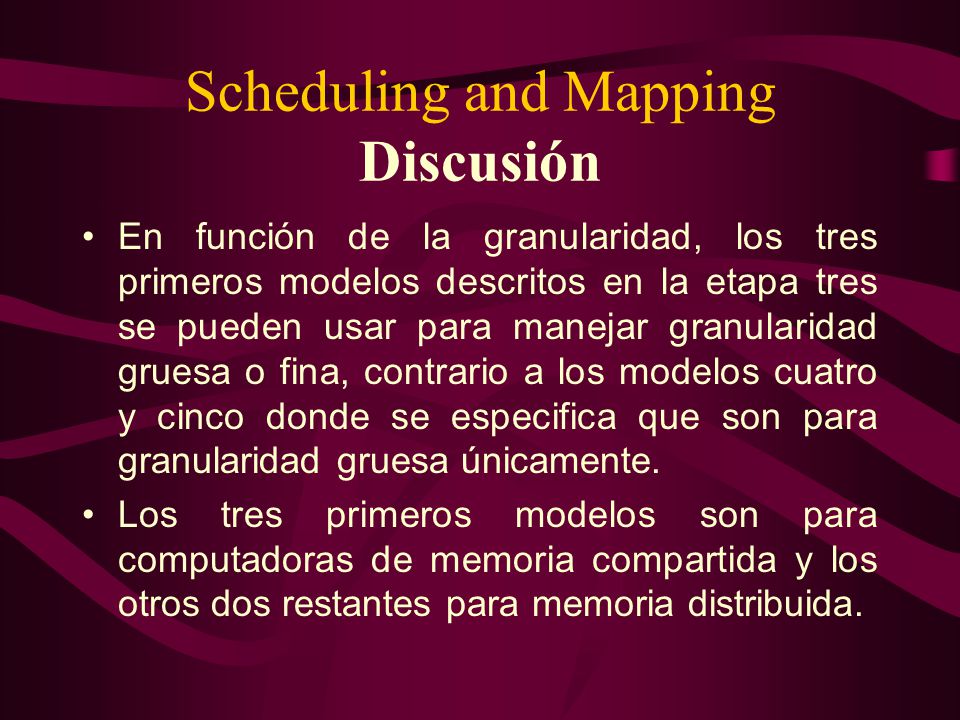

26 Scheduling and Mapping Discusión En función de la granularidad, los tres primeros modelos descritos en la etapa tres se pueden usar para manejar granularidad gruesa o fina, contrario a los modelos cuatro y cinco donde se especifica que son para granularidad gruesa únicamente. Los tres primeros modelos son para computadoras de memoria compartida y los otros dos restantes para memoria distribuida.

27 Scheduling and Mapping Discusión En función de la precedencia de las tareas y costos en las comunicaciones, Cuando se tiene un algoritmo del problema con precedencias, los algoritmos del modelo uno quedan descartados. Si a esta precedencia le aumentamos la restricción del costo de la comunicación, los algoritmos del modelo dos se descartan.

28 Scheduling and Mapping Discusión Si la memoria de los procesadores es distribuida y los procesos son persistentes durante todo el cálculo, los algoritmos del modelo tres se descartan. Si agregamos que requerimos disminuir el tiempo de comunicaciones en la computadora distribuida, entonces los algoritmos del modelo cuatro se descartan –Quedando únicamente los algoritmos del modelo cinco
