2 Seminario Redes Internet y Tecnologías de la Información Elementos y equipamiento de una red local a nivel cableado

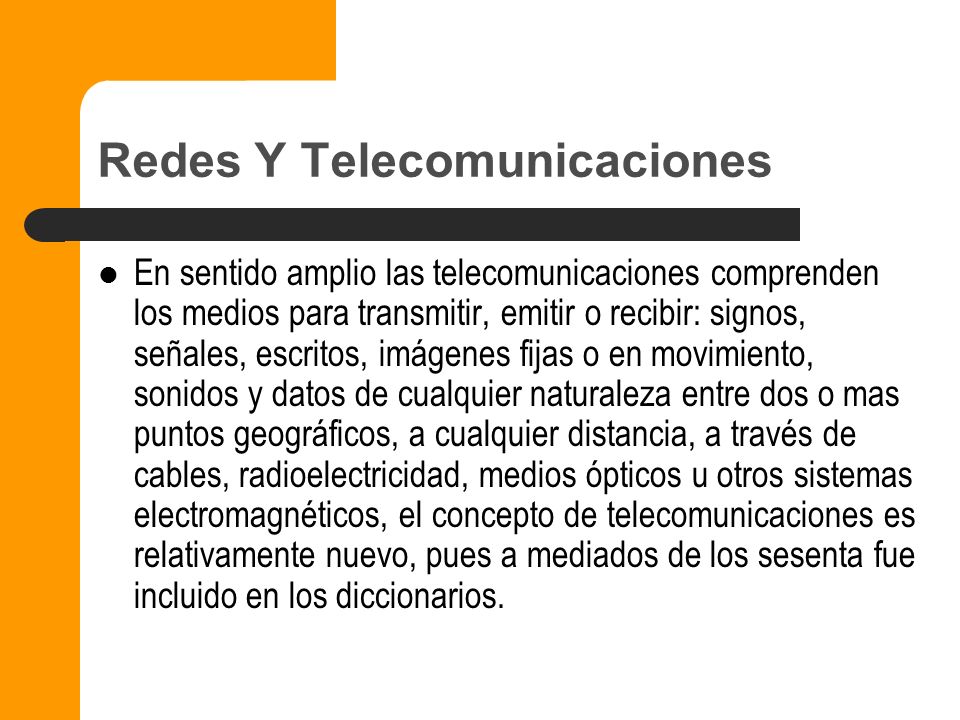

3 Redes Y Telecomunicaciones En sentido amplio las telecomunicaciones comprenden los medios para transmitir, emitir o recibir: signos, señales, escritos, imágenes fijas o en movimiento, sonidos y datos de cualquier naturaleza entre dos o mas puntos geográficos, a cualquier distancia, a través de cables, radioelectricidad, medios ópticos u otros sistemas electromagnéticos, el concepto de telecomunicaciones es relativamente nuevo, pues a mediados de los sesenta fue incluido en los diccionarios.

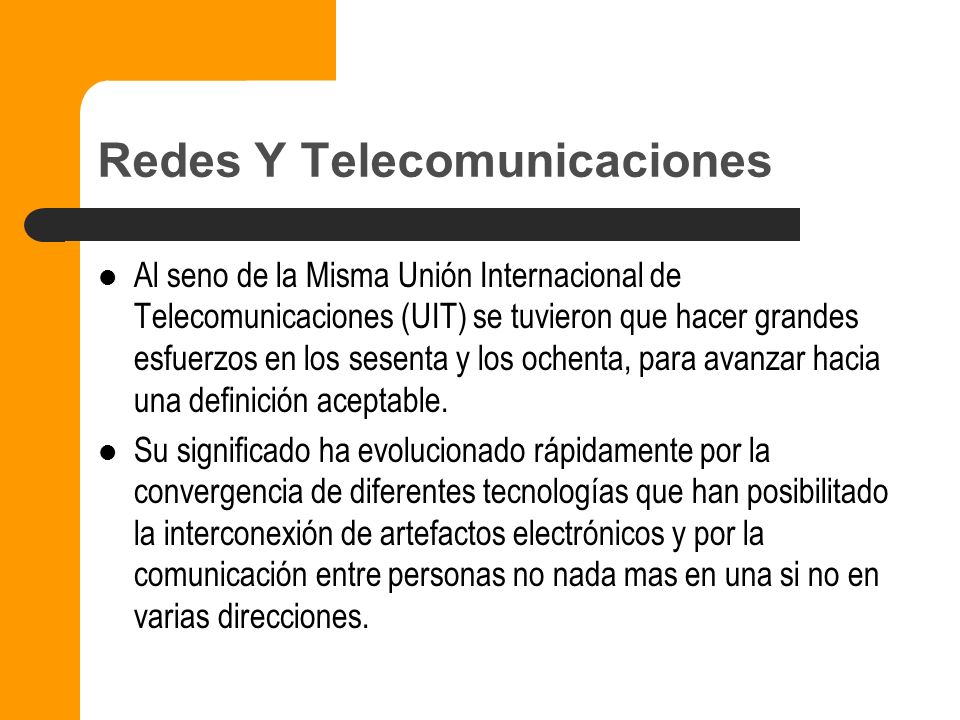

4 Redes Y Telecomunicaciones Al seno de la Misma Unión Internacional de Telecomunicaciones (UIT) se tuvieron que hacer grandes esfuerzos en los sesenta y los ochenta, para avanzar hacia una definición aceptable. Su significado ha evolucionado rápidamente por la convergencia de diferentes tecnologías que han posibilitado la interconexión de artefactos electrónicos y por la comunicación entre personas no nada mas en una si no en varias direcciones.

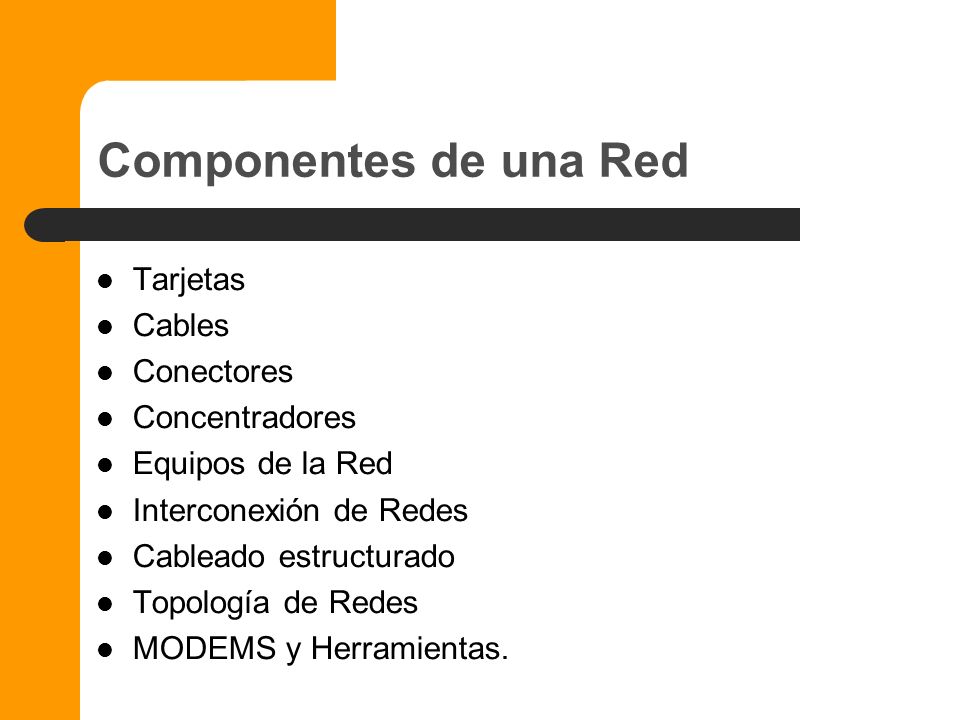

5 Componentes de una Red Tarjetas Cables Conectores Concentradores Equipos de la Red Interconexión de Redes Cableado estructurado Topología de Redes MODEMS y Herramientas.

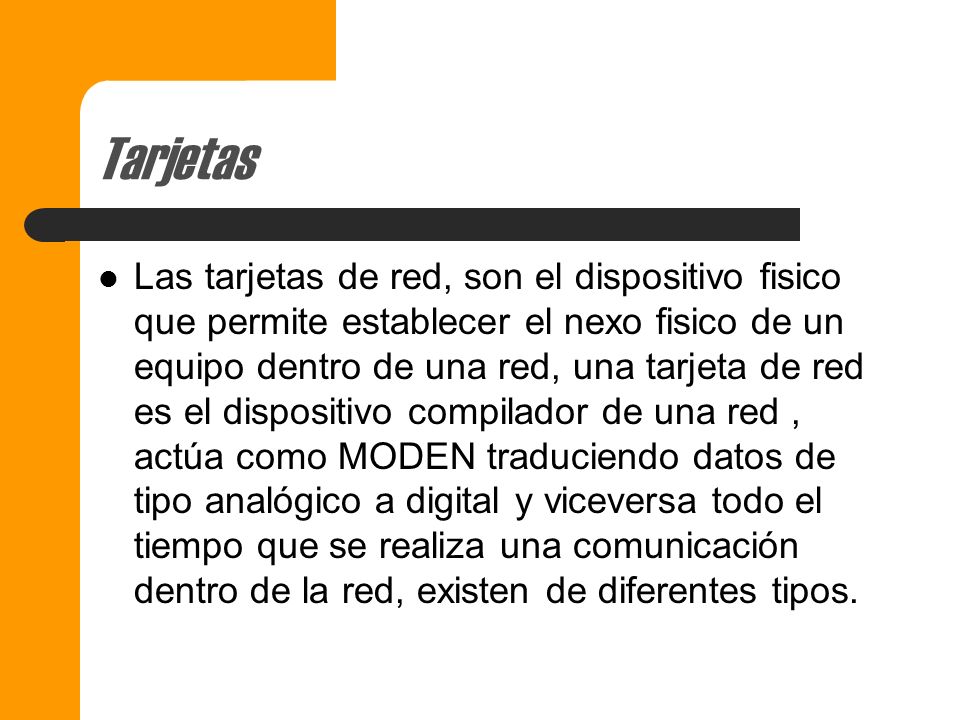

6 Tarjetas Las tarjetas de red, son el dispositivo fisico que permite establecer el nexo fisico de un equipo dentro de una red, una tarjeta de red es el dispositivo compilador de una red, actúa como MODEN traduciendo datos de tipo analógico a digital y viceversa todo el tiempo que se realiza una comunicación dentro de la red, existen de diferentes tipos.

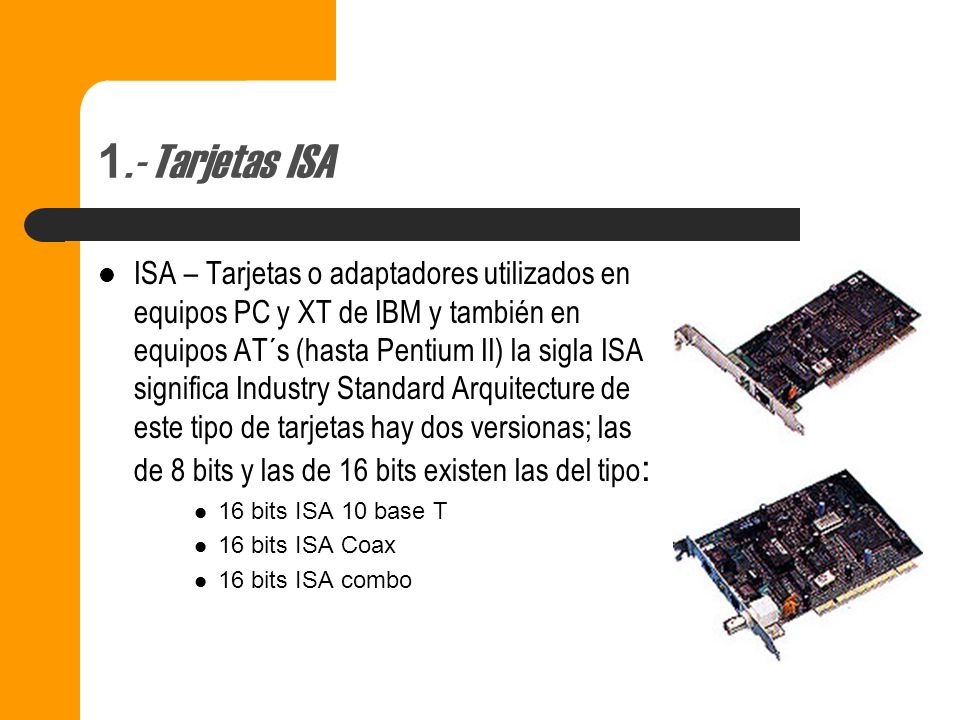

7 1.- Tarjetas ISA ISA – Tarjetas o adaptadores utilizados en equipos PC y XT de IBM y también en equipos AT´s (hasta Pentium II) la sigla ISA significa Industry Standard Arquitecture de este tipo de tarjetas hay dos versionas; las de 8 bits y las de 16 bits existen las del tipo : 16 bits ISA 10 base T 16 bits ISA Coax 16 bits ISA combo

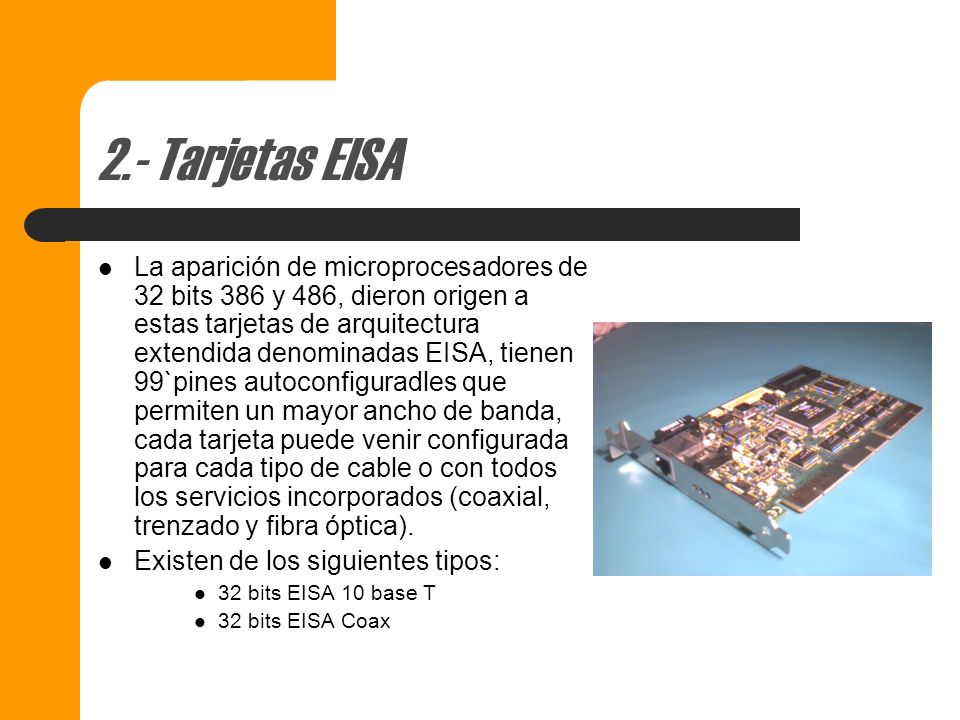

8 2.- Tarjetas EISA La aparición de microprocesadores de 32 bits 386 y 486, dieron origen a estas tarjetas de arquitectura extendida denominadas EISA, tienen 99`pines autoconfiguradles que permiten un mayor ancho de banda, cada tarjeta puede venir configurada para cada tipo de cable o con todos los servicios incorporados (coaxial, trenzado y fibra óptica). Existen de los siguientes tipos: 32 bits EISA 10 base T 32 bits EISA Coax

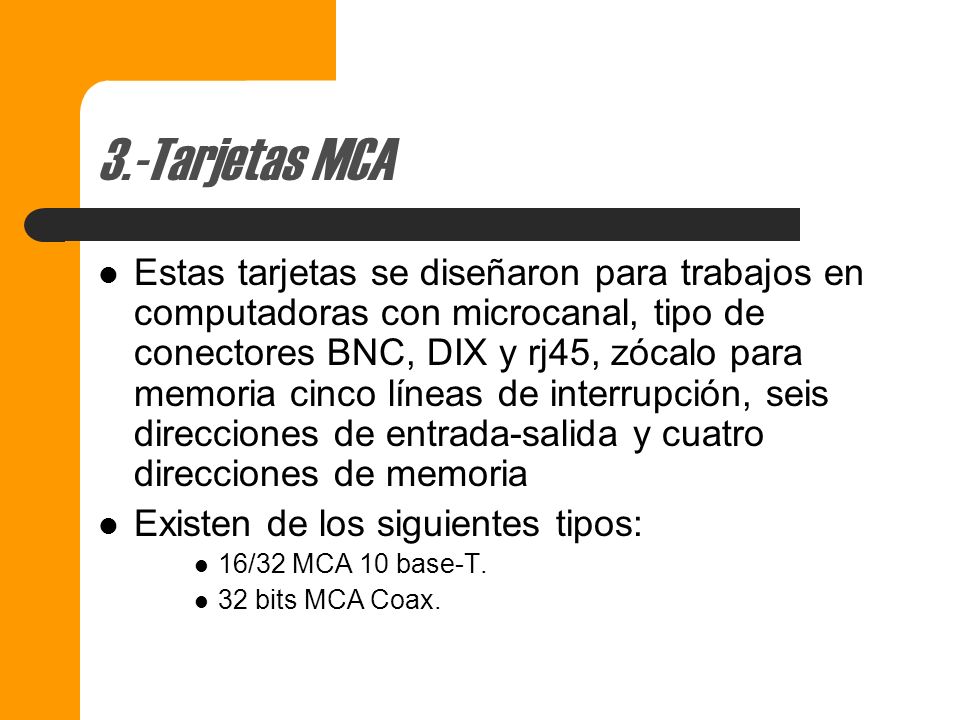

9 3.-Tarjetas MCA Estas tarjetas se diseñaron para trabajos en computadoras con microcanal, tipo de conectores BNC, DIX y rj45, zócalo para memoria cinco líneas de interrupción, seis direcciones de entrada-salida y cuatro direcciones de memoria Existen de los siguientes tipos: 16/32 MCA 10 base-T. 32 bits MCA Coax.

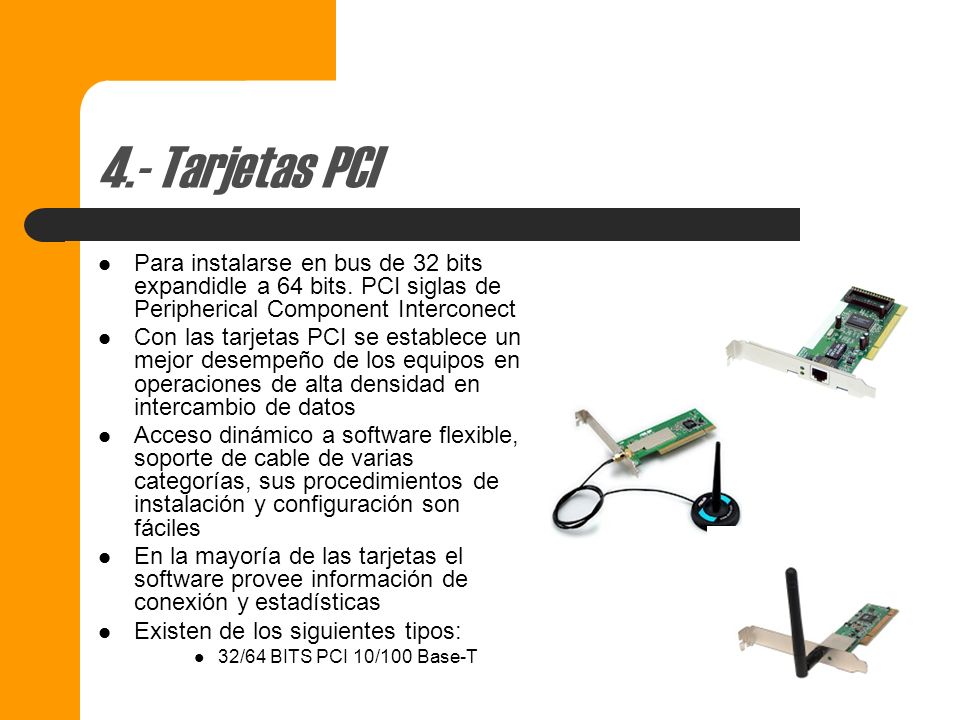

10 4.- Tarjetas PCI Para instalarse en bus de 32 bits expandidle a 64 bits. PCI siglas de Peripherical Component Interconect Con las tarjetas PCI se establece un mejor desempeño de los equipos en operaciones de alta densidad en intercambio de datos Acceso dinámico a software flexible, soporte de cable de varias categorías, sus procedimientos de instalación y configuración son fáciles En la mayoría de las tarjetas el software provee información de conexión y estadísticas Existen de los siguientes tipos: 32/64 BITS PCI 10/100 Base-T

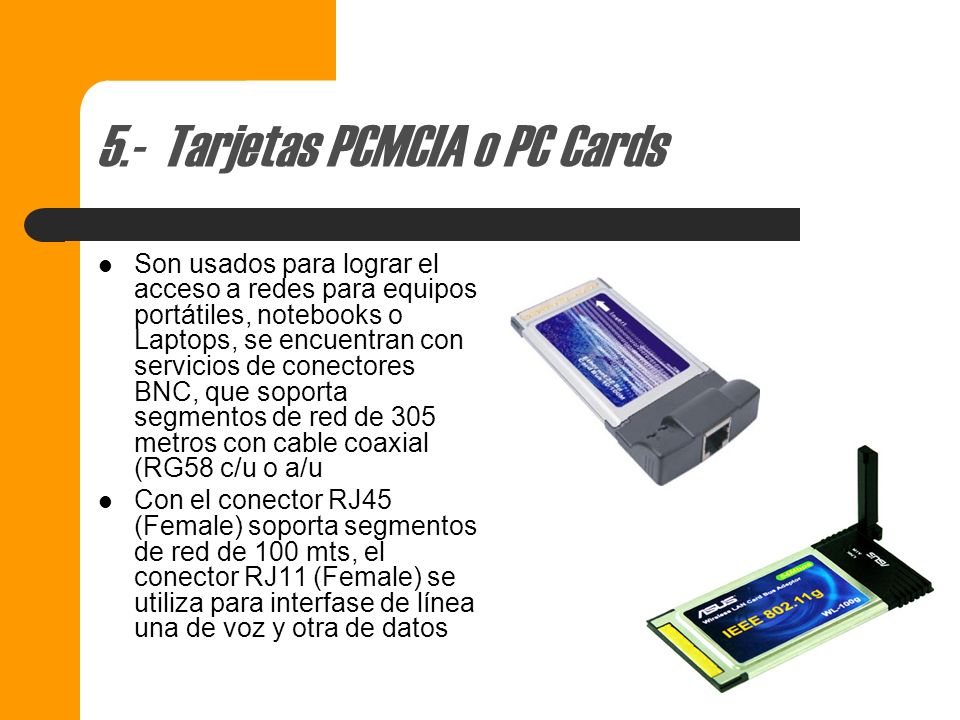

11 5.- Tarjetas PCMCIA o PC Cards Son usados para lograr el acceso a redes para equipos portátiles, notebooks o Laptops, se encuentran con servicios de conectores BNC, que soporta segmentos de red de 305 metros con cable coaxial (RG58 c/u o a/u Con el conector RJ45 (Female) soporta segmentos de red de 100 mts, el conector RJ11 (Female) se utiliza para interfase de línea una de voz y otra de datos

12 Cables

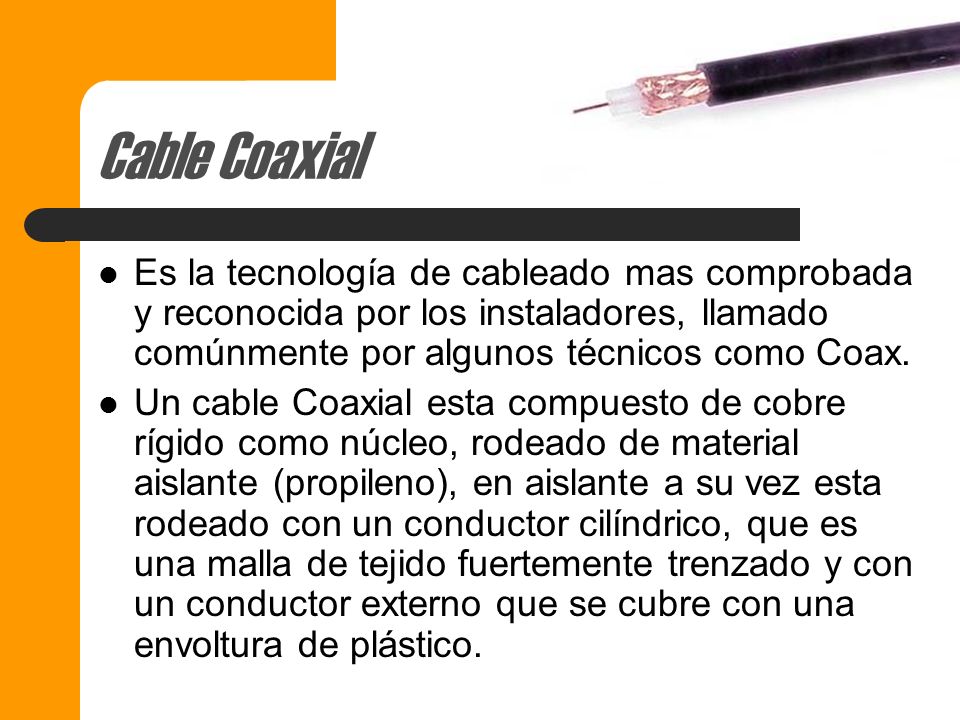

13 Cable Coaxial Es la tecnología de cableado mas comprobada y reconocida por los instaladores, llamado comúnmente por algunos técnicos como Coax. Un cable Coaxial esta compuesto de cobre rígido como núcleo, rodeado de material aislante (propileno), en aislante a su vez esta rodeado con un conductor cilíndrico, que es una malla de tejido fuertemente trenzado y con un conductor externo que se cubre con una envoltura de plástico.

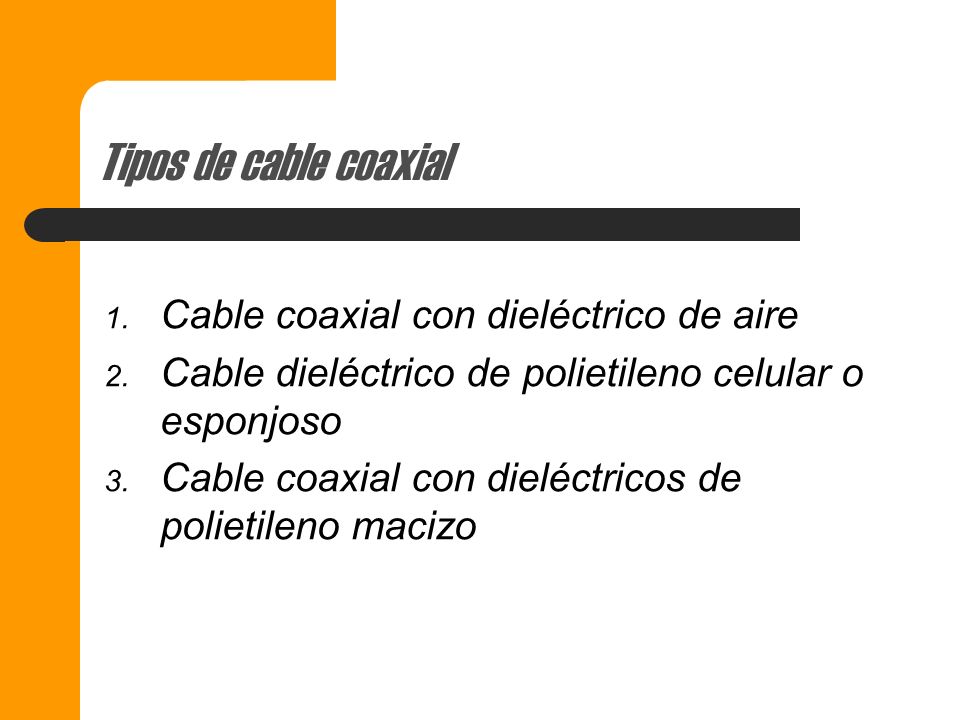

14 Tipos de cable coaxial 1. Cable coaxial con dieléctrico de aire 2. Cable dieléctrico de polietileno celular o esponjoso 3. Cable coaxial con dieléctricos de polietileno macizo

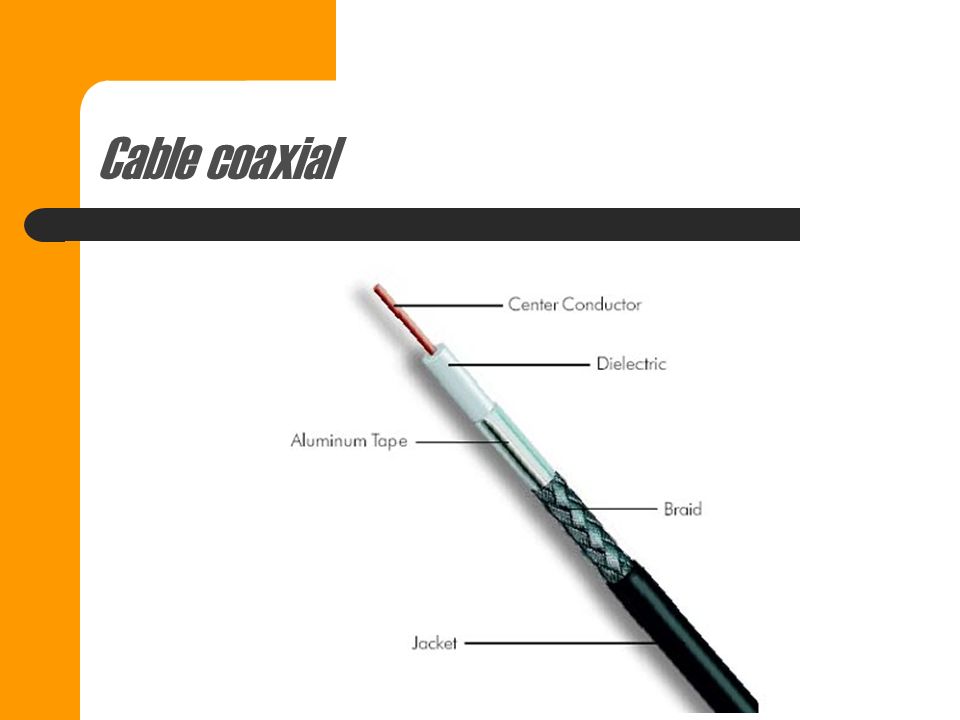

15 Cable coaxial

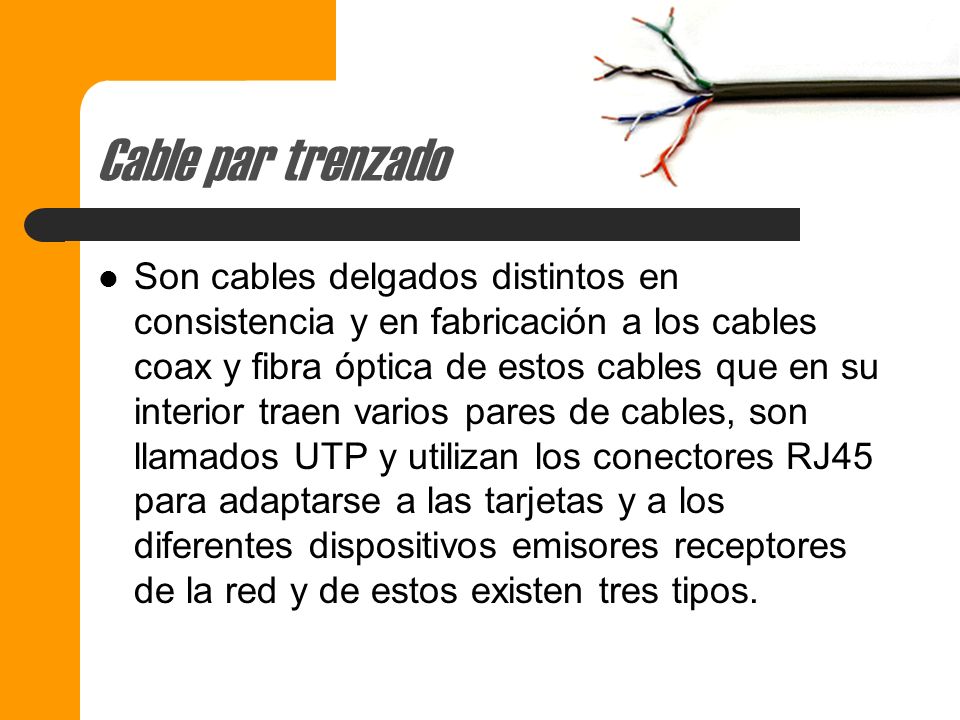

16 Cable par trenzado Son cables delgados distintos en consistencia y en fabricación a los cables coax y fibra óptica de estos cables que en su interior traen varios pares de cables, son llamados UTP y utilizan los conectores RJ45 para adaptarse a las tarjetas y a los diferentes dispositivos emisores receptores de la red y de estos existen tres tipos.

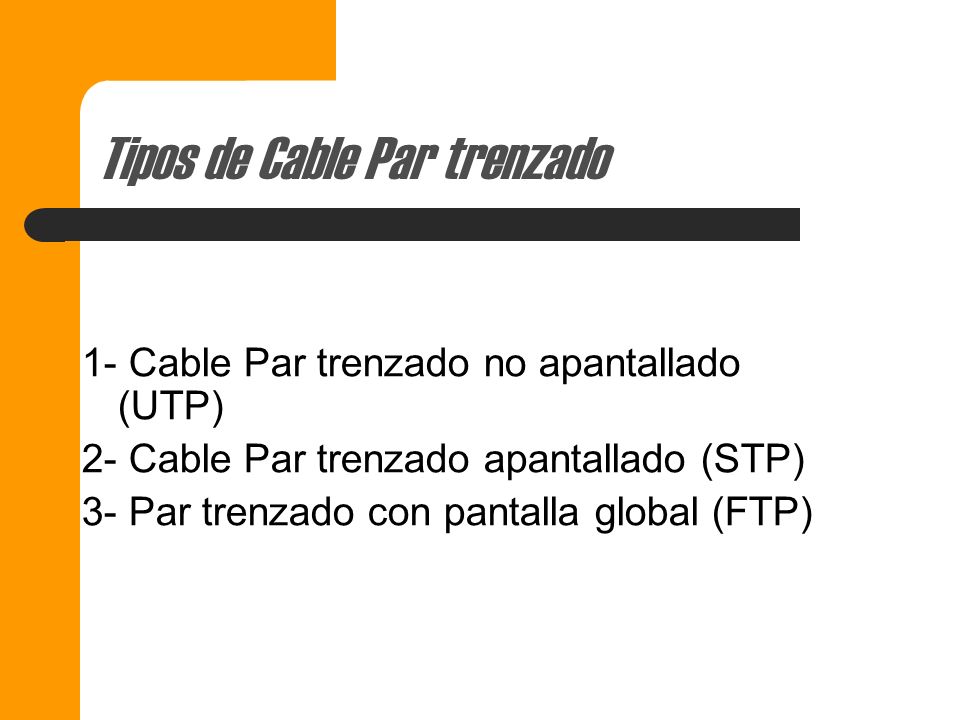

17 Tipos de Cable Par trenzado 1- Cable Par trenzado no apantallado (UTP) 2- Cable Par trenzado apantallado (STP) 3- Par trenzado con pantalla global (FTP)

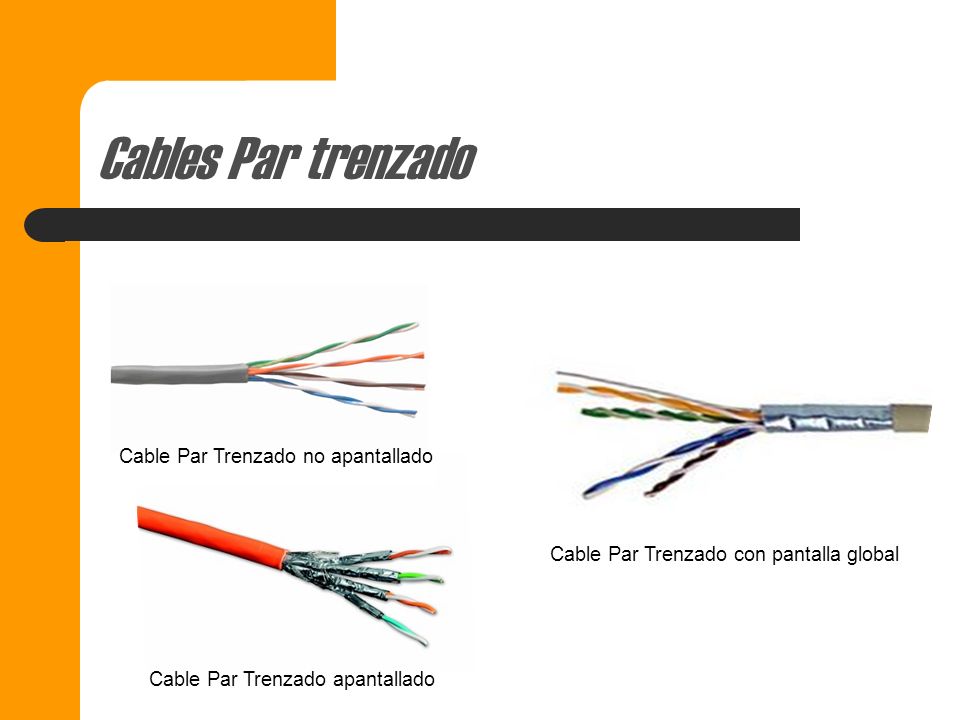

18 Cables Par trenzado Cable Par Trenzado no apantallado Cable Par Trenzado apantallado Cable Par Trenzado con pantalla global

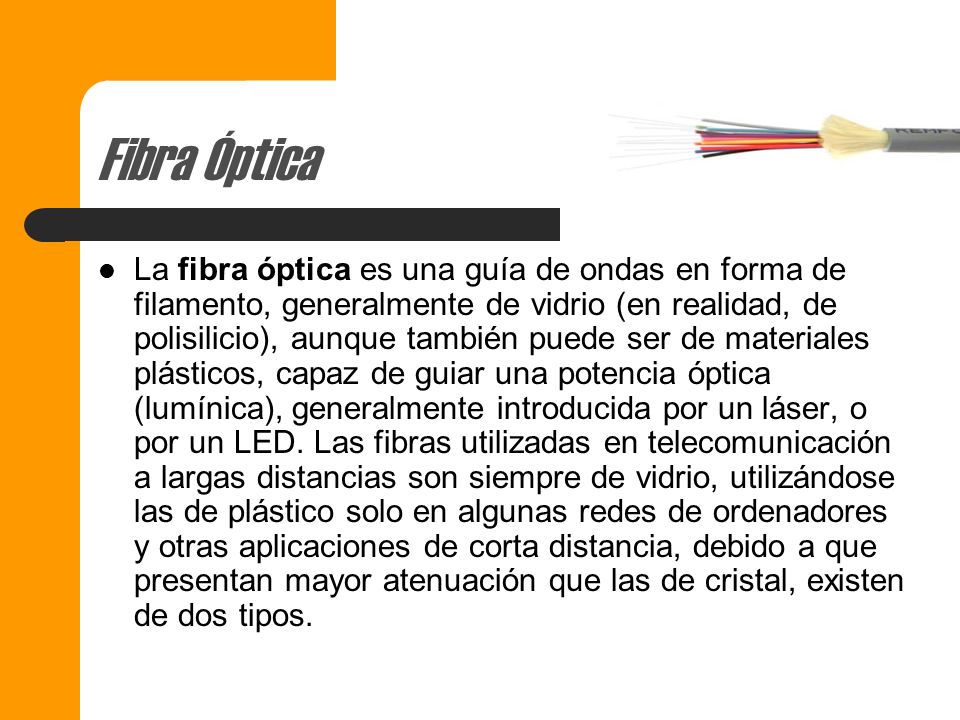

19 Fibra Óptica La fibra óptica es una guía de ondas en forma de filamento, generalmente de vidrio (en realidad, de polisilicio), aunque también puede ser de materiales plásticos, capaz de guiar una potencia óptica (lumínica), generalmente introducida por un láser, o por un LED. Las fibras utilizadas en telecomunicación a largas distancias son siempre de vidrio, utilizándose las de plástico solo en algunas redes de ordenadores y otras aplicaciones de corta distancia, debido a que presentan mayor atenuación que las de cristal, existen de dos tipos.

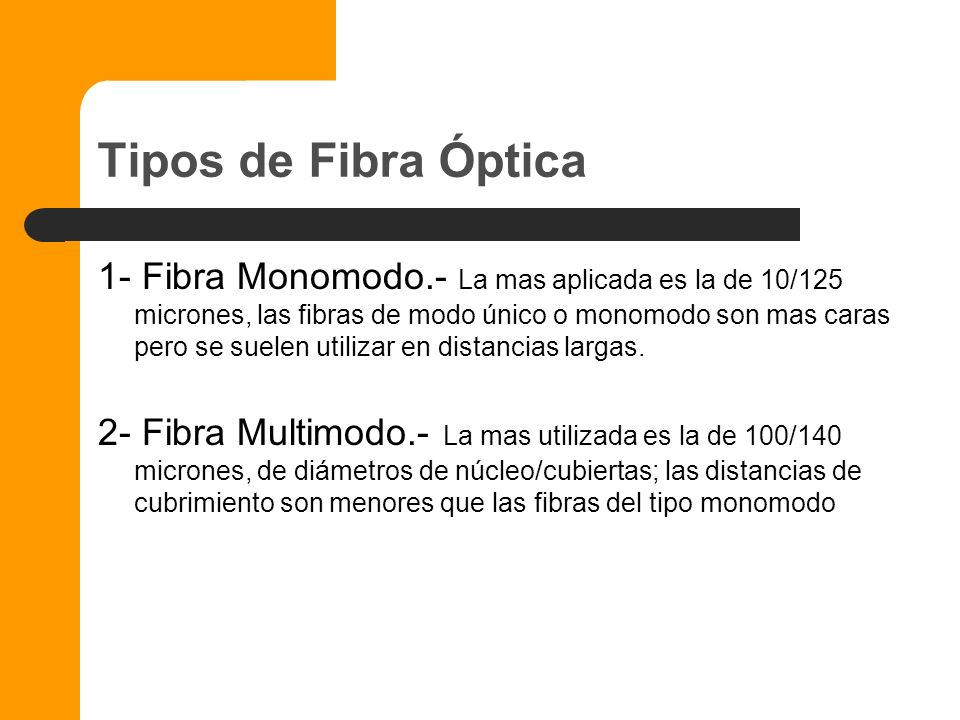

20 Tipos de Fibra Óptica 1- Fibra Monomodo.- La mas aplicada es la de 10/125 micrones, las fibras de modo único o monomodo son mas caras pero se suelen utilizar en distancias largas. 2- Fibra Multimodo.- La mas utilizada es la de 100/140 micrones, de diámetros de núcleo/cubiertas; las distancias de cubrimiento son menores que las fibras del tipo monomodo

21 Conectores

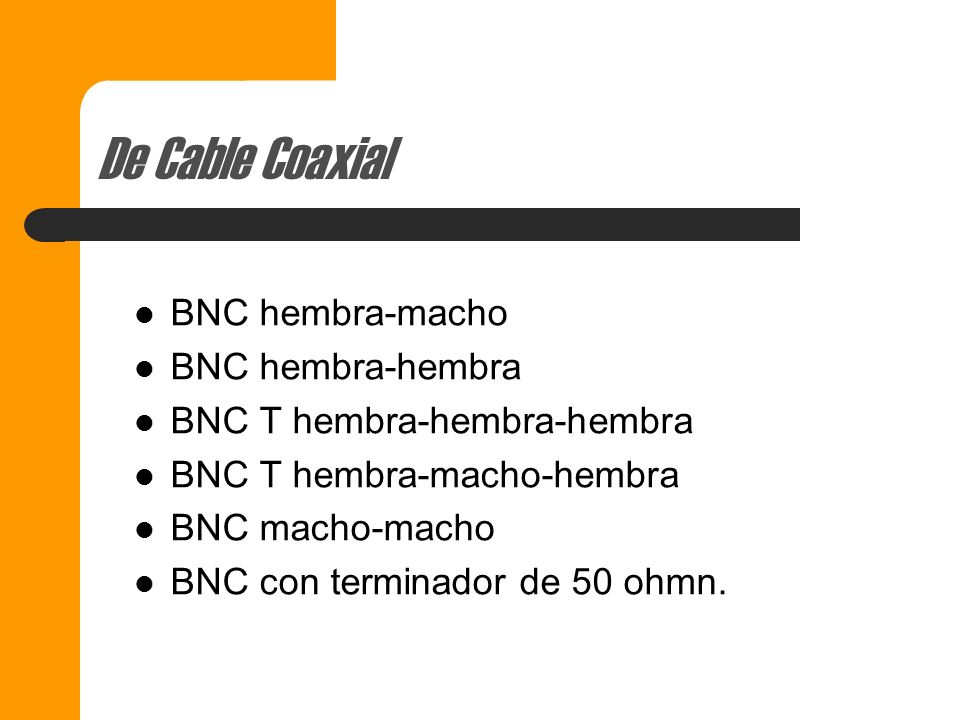

22 De Cable Coaxial BNC hembra-macho BNC hembra-hembra BNC T hembra-hembra-hembra BNC T hembra-macho-hembra BNC macho-macho BNC con terminador de 50 ohmn.

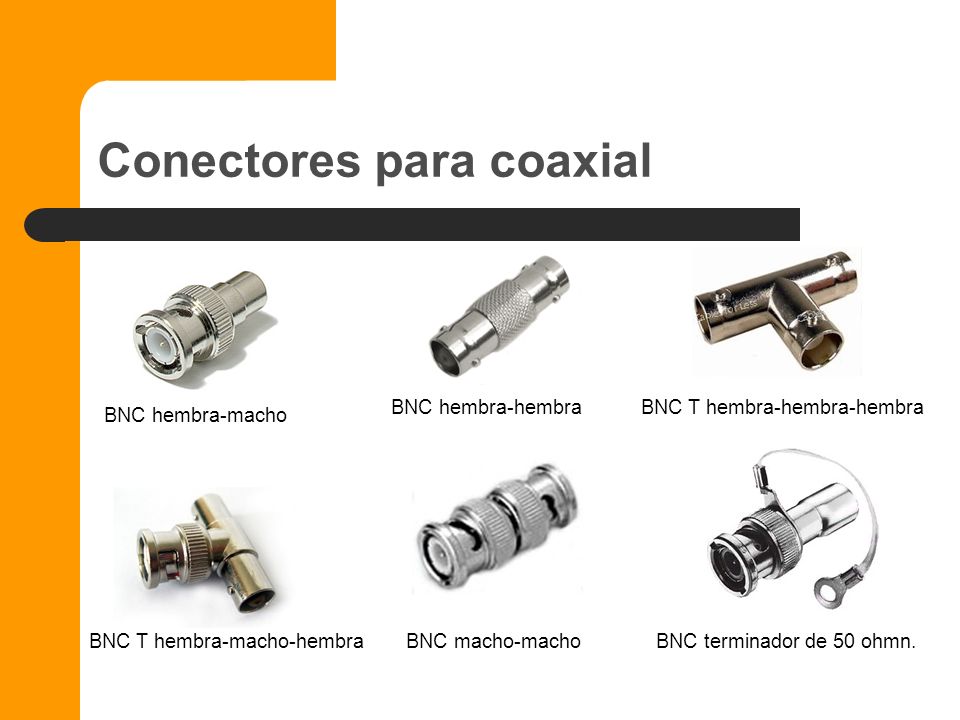

23 Conectores para coaxial BNC hembra-macho BNC T hembra-macho-hembraBNC macho-macho BNC hembra-hembraBNC T hembra-hembra-hembra BNC terminador de 50 ohmn.

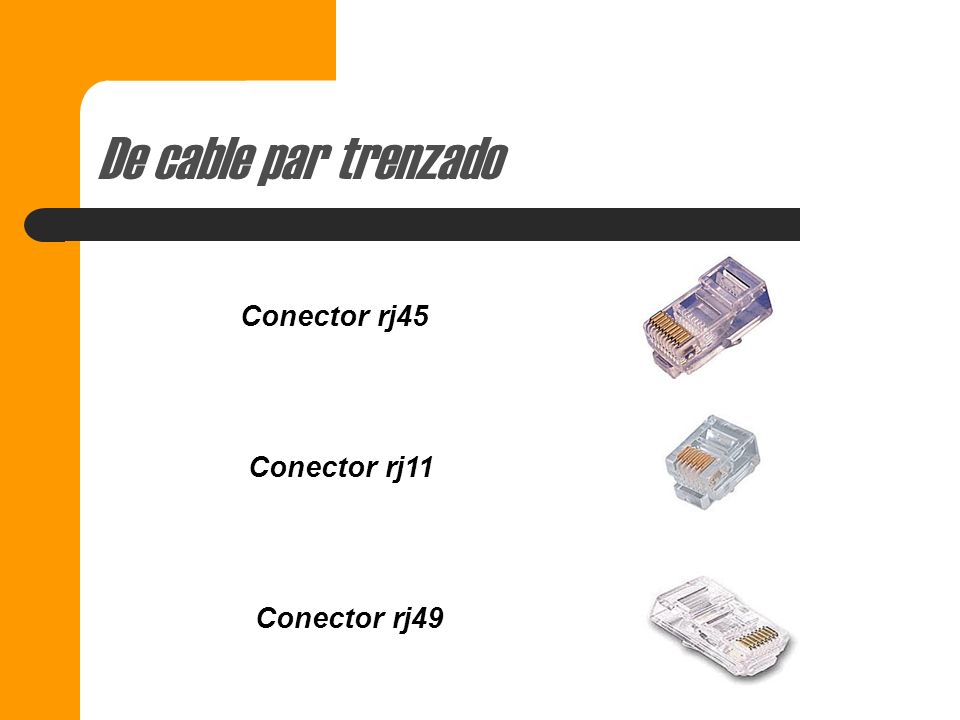

24 De cable par trenzado Conector rj45 Conector rj11 Conector rj49

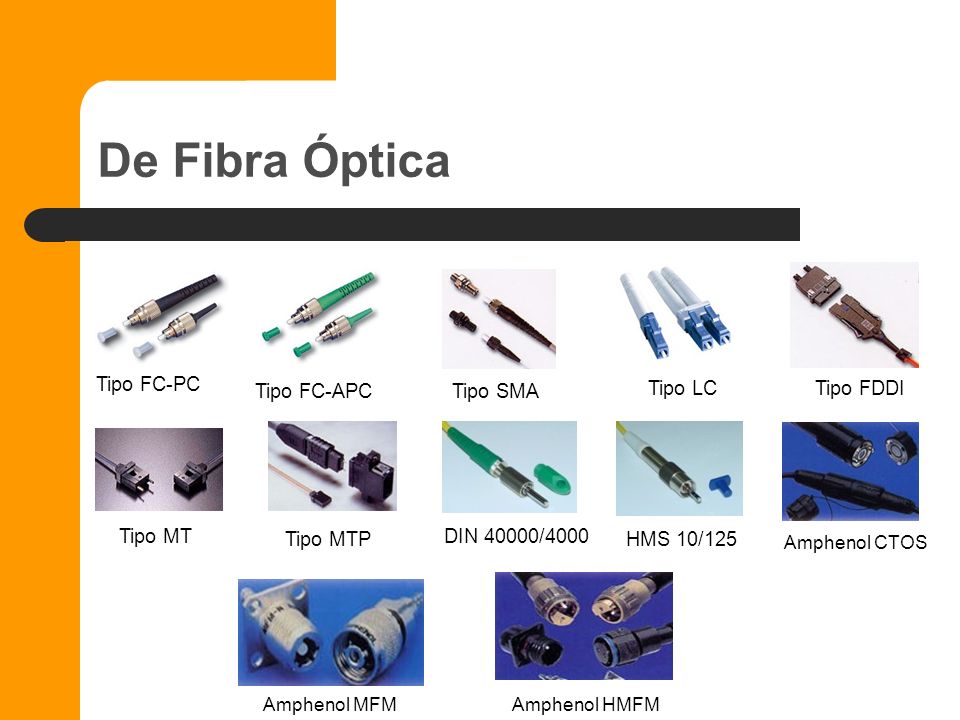

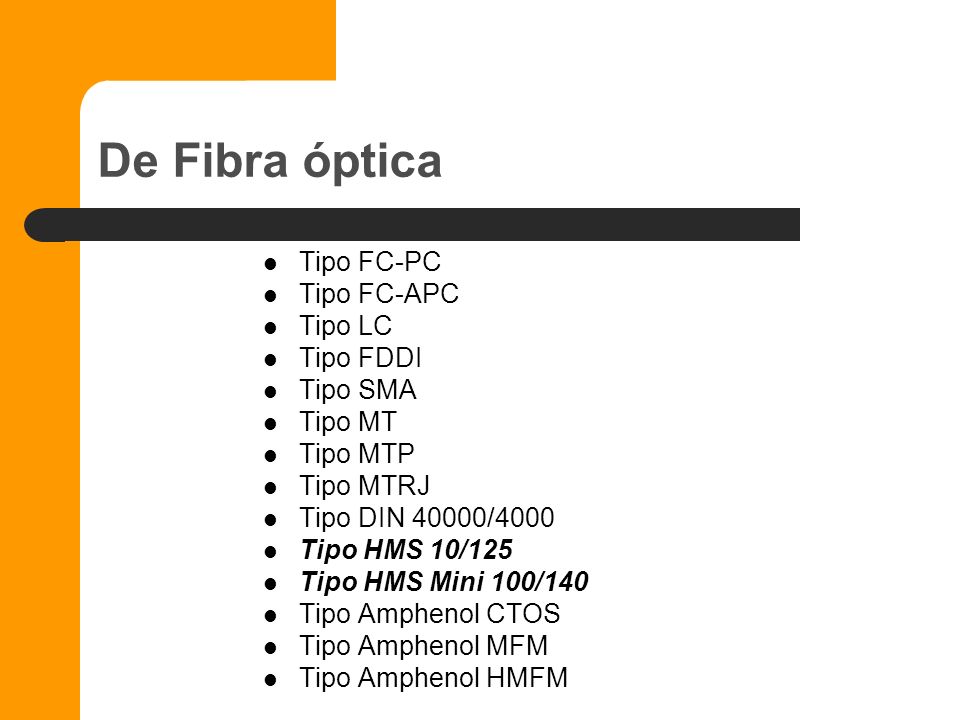

25 De Fibra óptica Tipo FC-PC Tipo FC-APC Tipo LC Tipo FDDI Tipo SMA Tipo MT Tipo MTP Tipo MTRJ Tipo DIN 40000/4000 Tipo HMS 10/125 Tipo HMS Mini 100/140 Tipo Amphenol CTOS Tipo Amphenol MFM Tipo Amphenol HMFM

26 De Fibra Óptica Tipo FC-PC Tipo FC-APC Tipo LCTipo FDDI Tipo SMA Tipo MTP Tipo MTDIN 40000/4000 HMS 10/125 Amphenol CTOS Amphenol MFM Amphenol HMFM

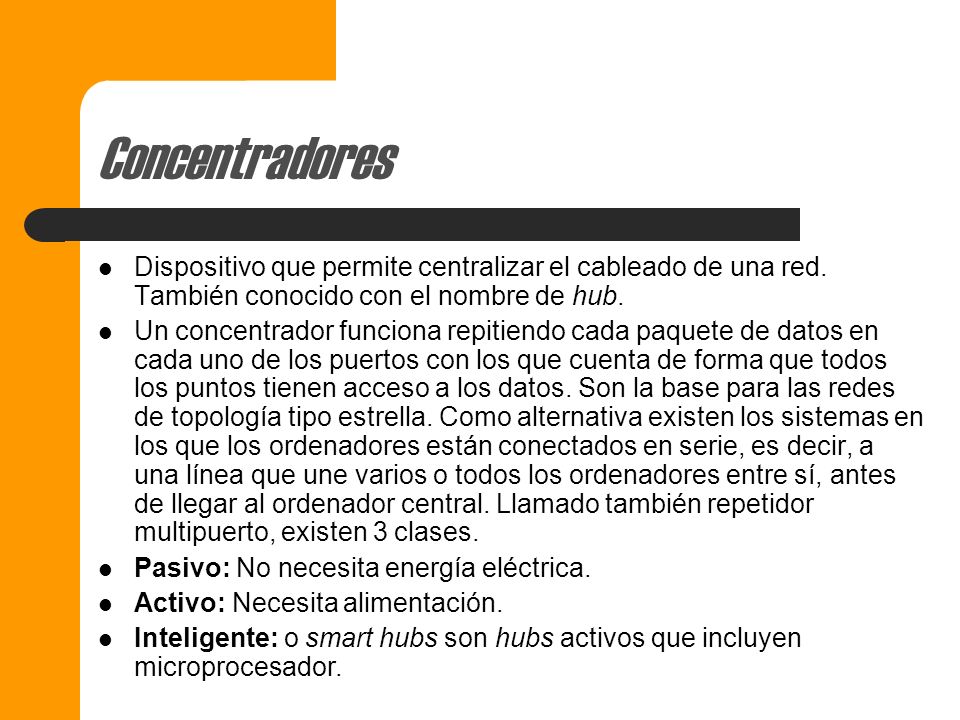

27 Concentradores Dispositivo que permite centralizar el cableado de una red. También conocido con el nombre de hub. Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta de forma que todos los puntos tienen acceso a los datos. Son la base para las redes de topología tipo estrella. Como alternativa existen los sistemas en los que los ordenadores están conectados en serie, es decir, a una línea que une varios o todos los ordenadores entre sí, antes de llegar al ordenador central. Llamado también repetidor multipuerto, existen 3 clases. Pasivo: No necesita energía eléctrica. Activo: Necesita alimentación. Inteligente: o smart hubs son hubs activos que incluyen microprocesador.

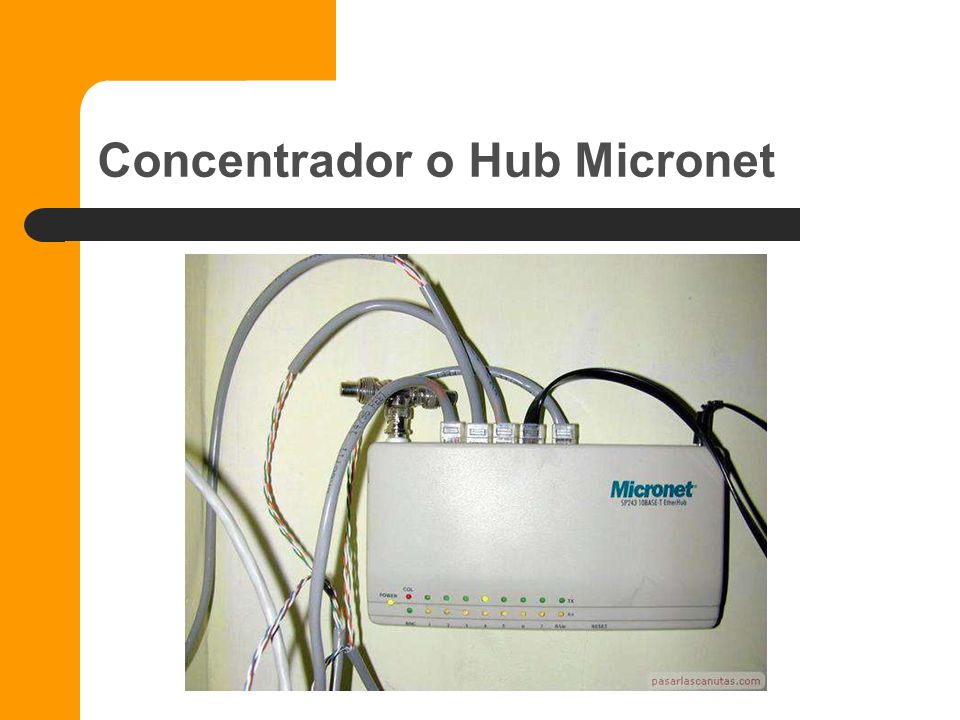

28 Concentrador o Hub Micronet

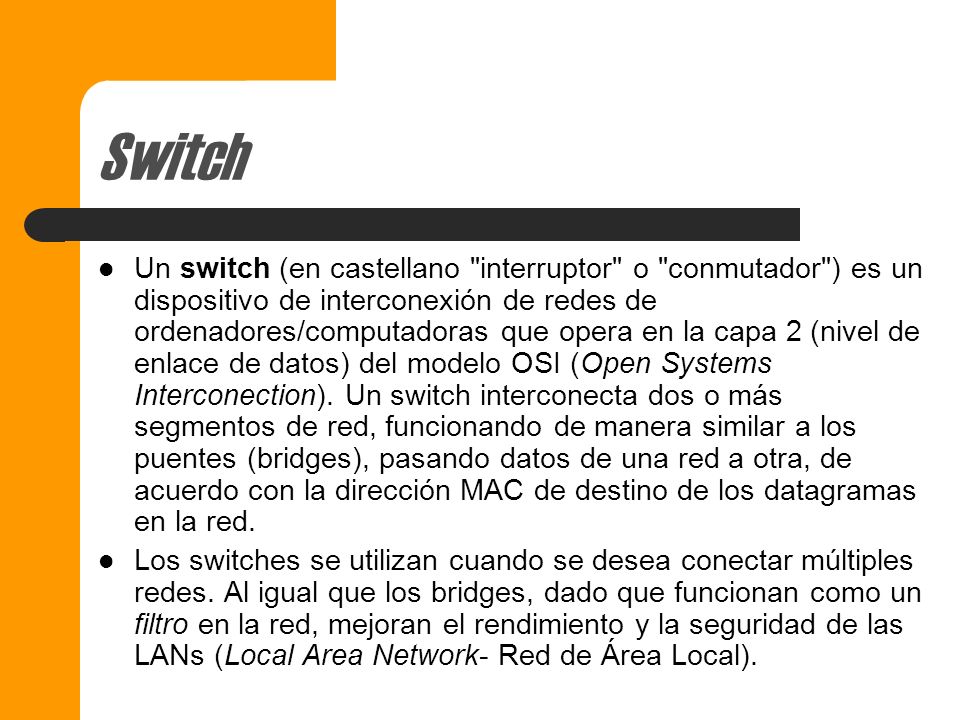

29 Switch Un switch (en castellano "interruptor" o "conmutador") es un dispositivo de interconexión de redes de ordenadores/computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconection). Un switch interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de una red a otra, de acuerdo con la dirección MAC de destino de los datagramas en la red. Los switches se utilizan cuando se desea conectar múltiples redes. Al igual que los bridges, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LANs (Local Area Network- Red de Área Local).

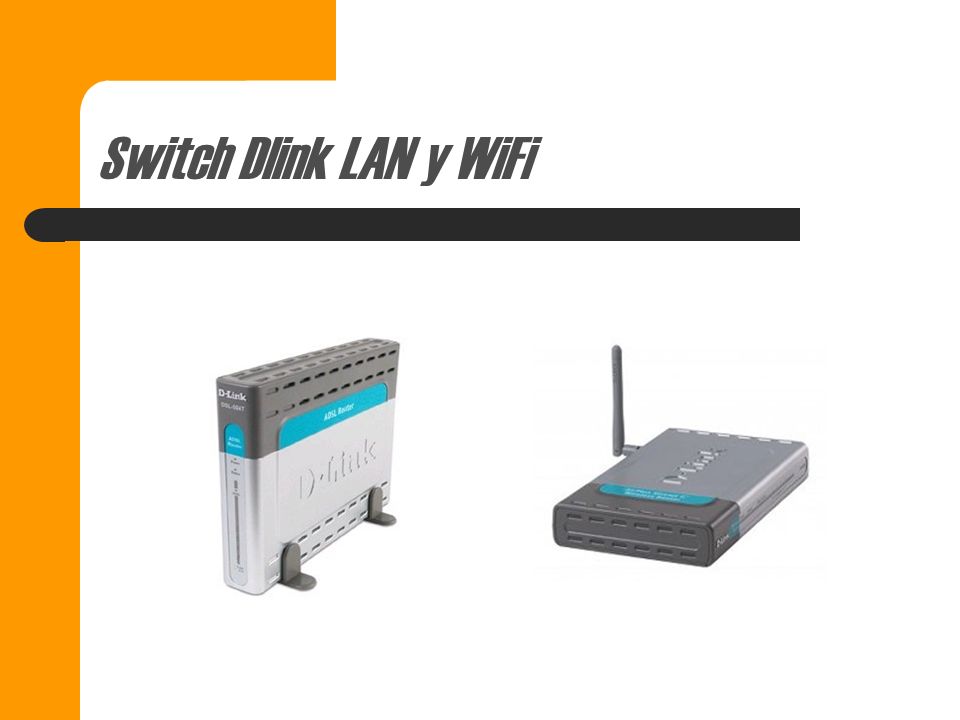

30 Switch Dlink LAN y WiFi

31 Equipos en la RED

32 Equipos en la Red En una Red LAN podemos contar los siguientes equipos: Servidores Estaciones de trabajo

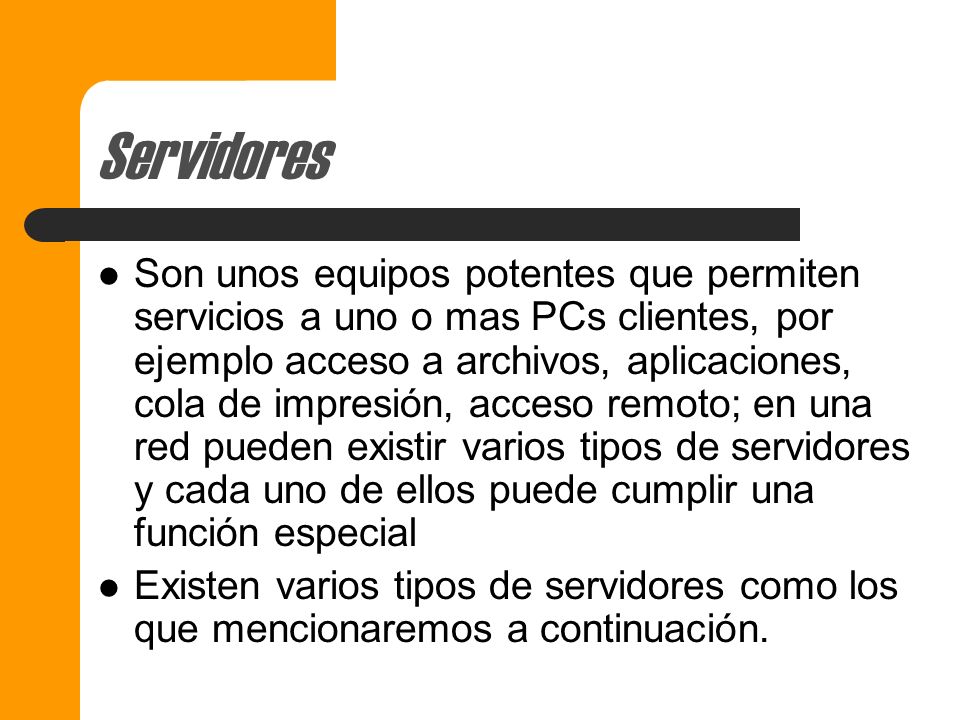

33 Son unos equipos potentes que permiten servicios a uno o mas PCs clientes, por ejemplo acceso a archivos, aplicaciones, cola de impresión, acceso remoto; en una red pueden existir varios tipos de servidores y cada uno de ellos puede cumplir una función especial Existen varios tipos de servidores como los que mencionaremos a continuación. Servidores

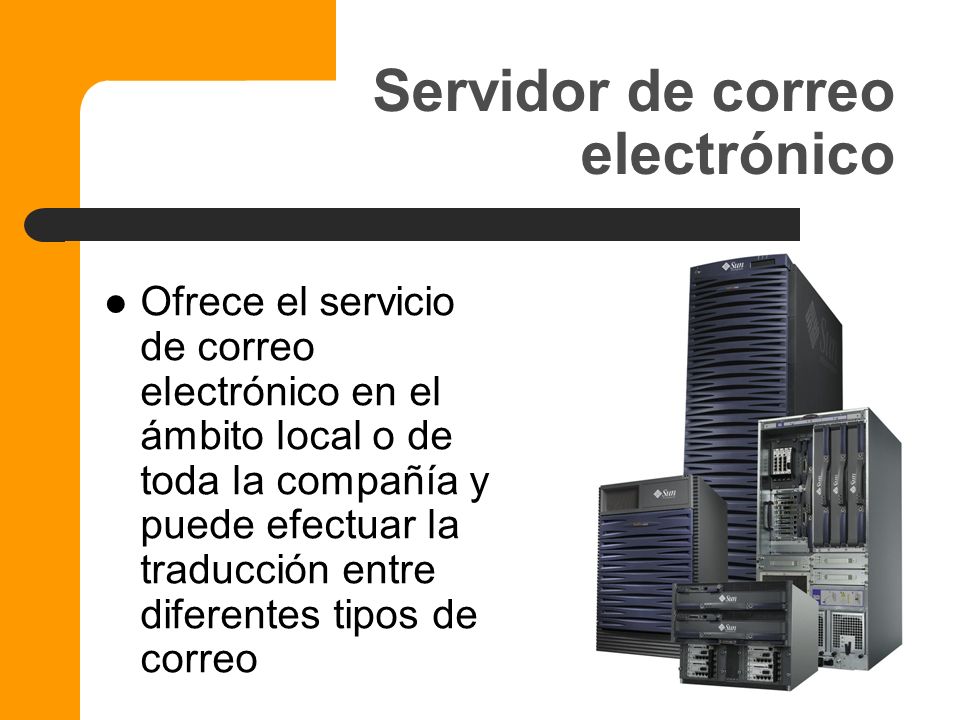

34 Servidor de correo electrónico Ofrece el servicio de correo electrónico en el ámbito local o de toda la compañía y puede efectuar la traducción entre diferentes tipos de correo

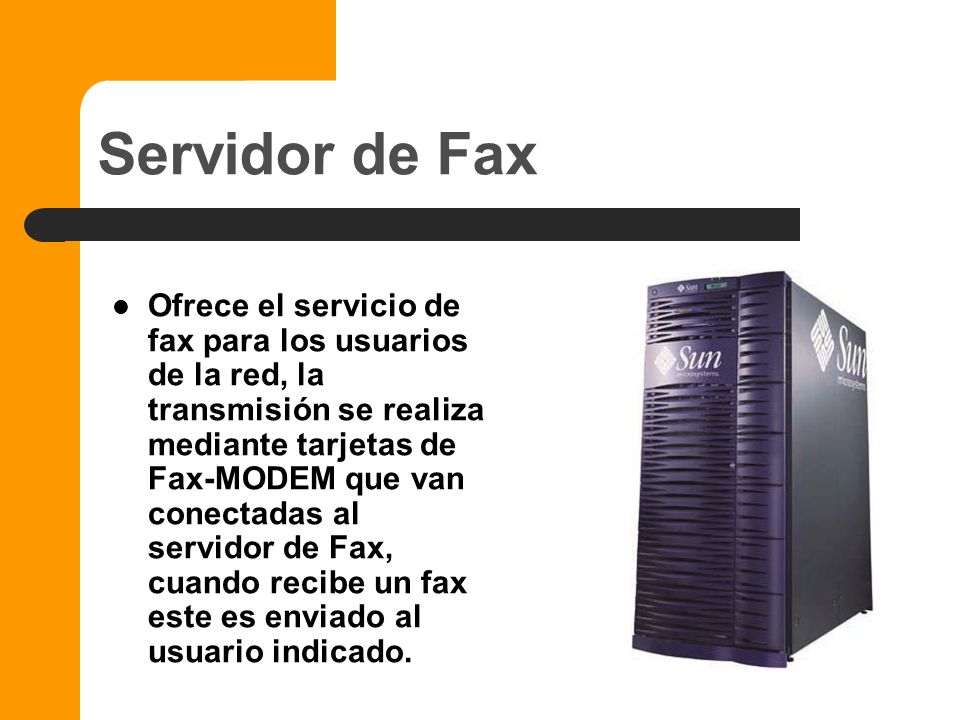

35 Servidor de Fax Ofrece el servicio de fax para los usuarios de la red, la transmisión se realiza mediante tarjetas de Fax-MODEM que van conectadas al servidor de Fax, cuando recibe un fax este es enviado al usuario indicado.

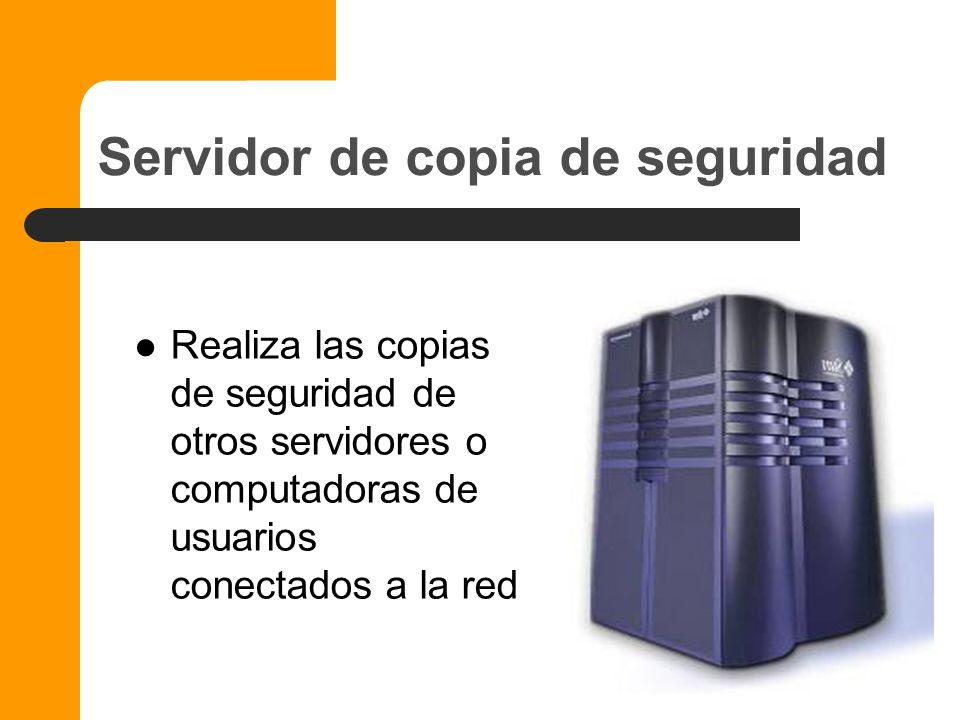

36 Servidor de copia de seguridad Realiza las copias de seguridad de otros servidores o computadoras de usuarios conectados a la red

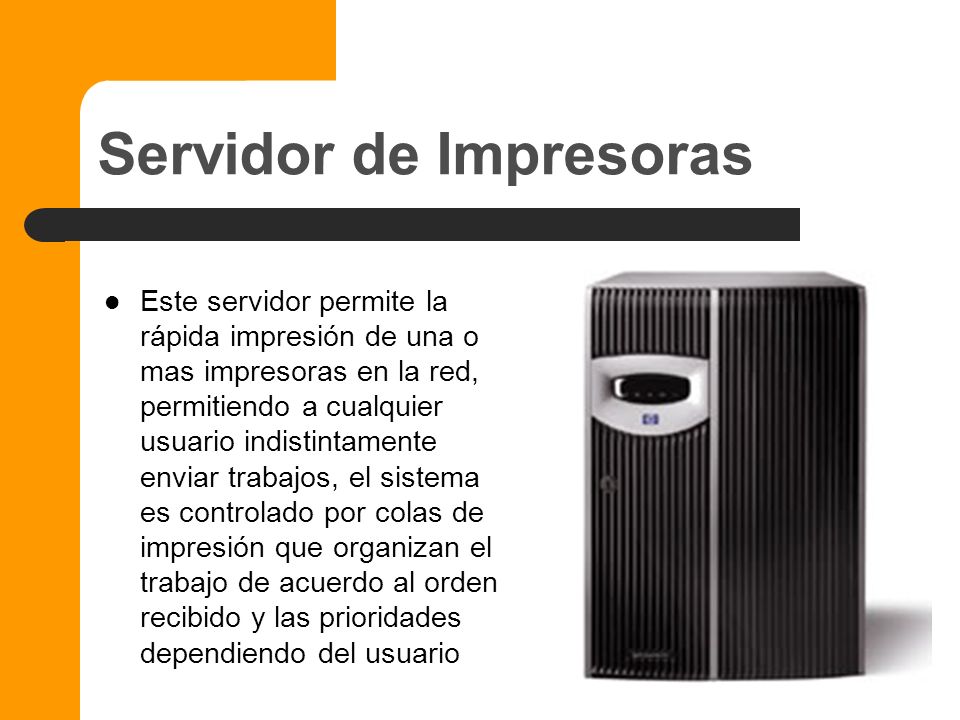

37 Servidor de Impresoras Este servidor permite la rápida impresión de una o mas impresoras en la red, permitiendo a cualquier usuario indistintamente enviar trabajos, el sistema es controlado por colas de impresión que organizan el trabajo de acuerdo al orden recibido y las prioridades dependiendo del usuario

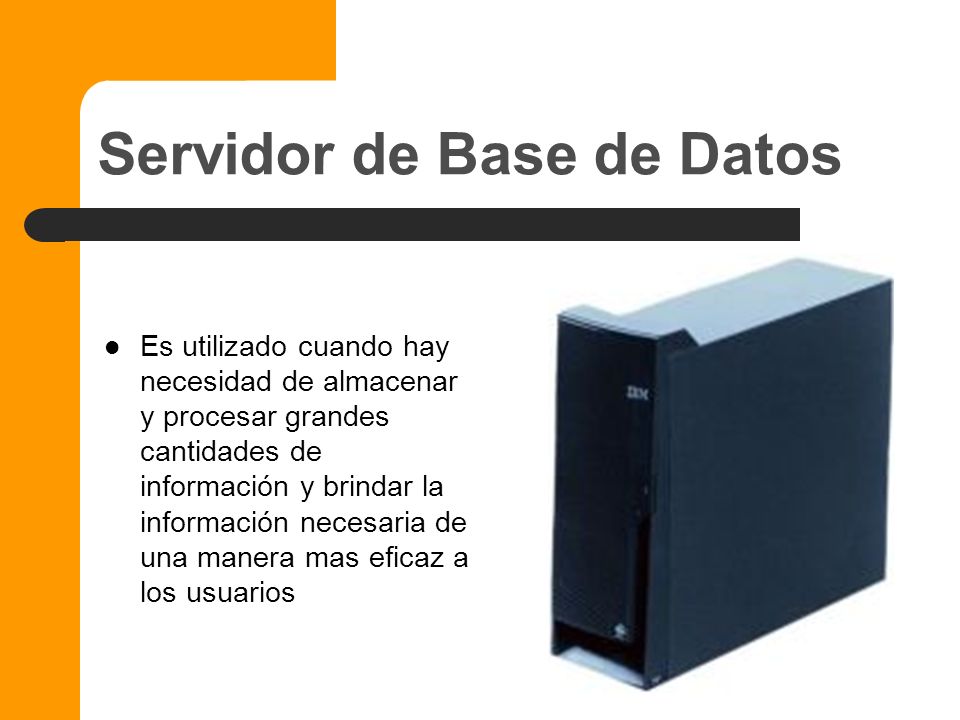

38 Servidor de Base de Datos Es utilizado cuando hay necesidad de almacenar y procesar grandes cantidades de información y brindar la información necesaria de una manera mas eficaz a los usuarios

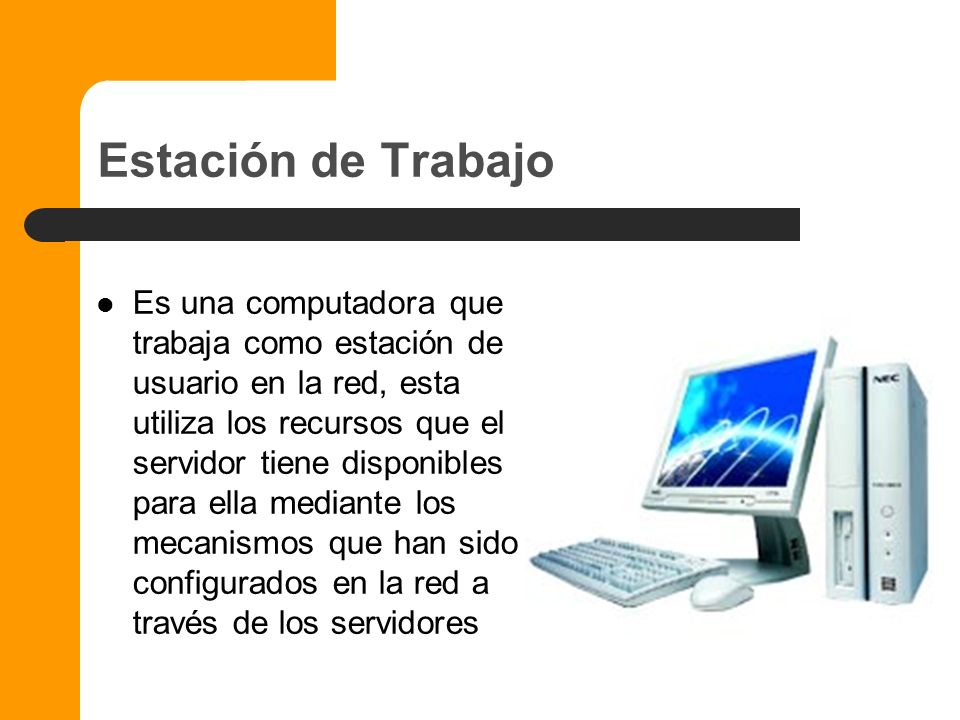

39 Estación de Trabajo Es una computadora que trabaja como estación de usuario en la red, esta utiliza los recursos que el servidor tiene disponibles para ella mediante los mecanismos que han sido configurados en la red a través de los servidores

40 Interconexión de Redes

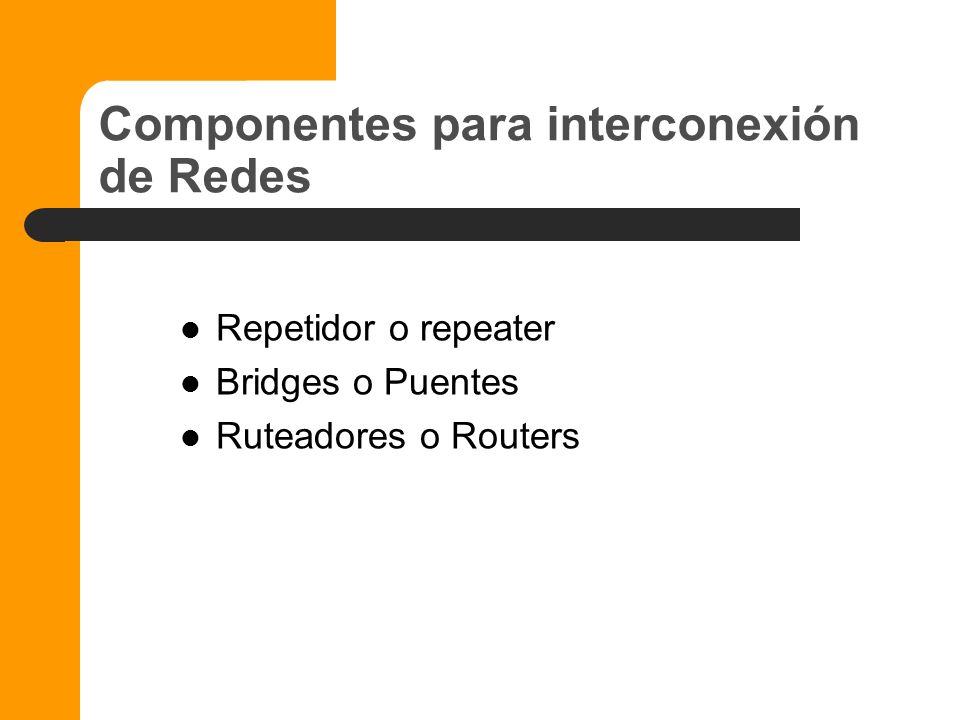

41 Componentes para interconexión de Redes Repetidor o repeater Bridges o Puentes Ruteadores o Routers

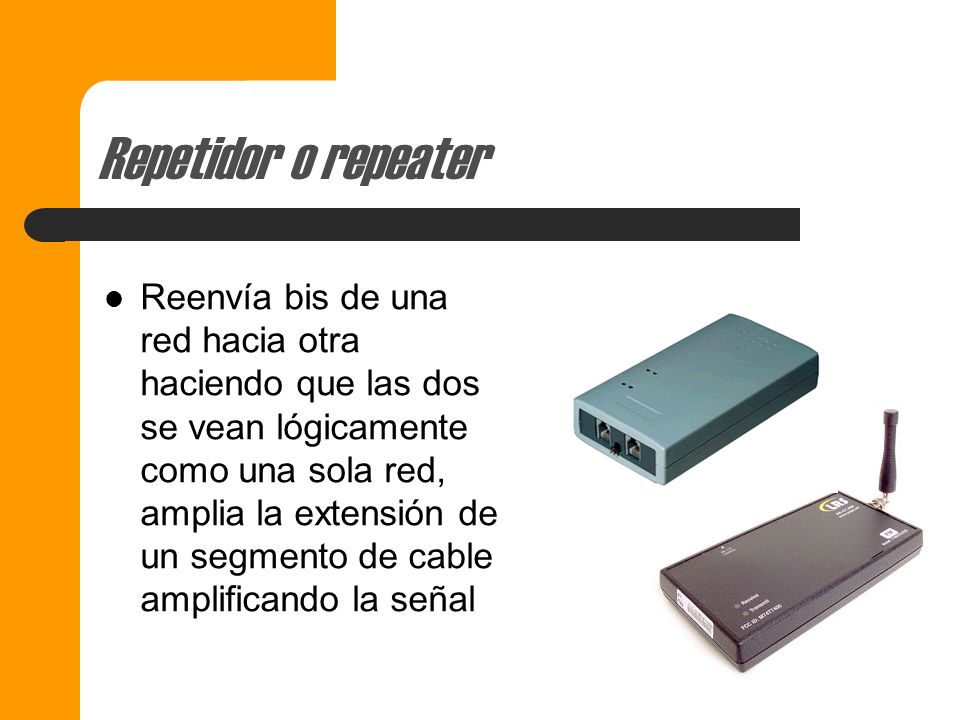

42 Repetidor o repeater Reenvía bis de una red hacia otra haciendo que las dos se vean lógicamente como una sola red, amplia la extensión de un segmento de cable amplificando la señal

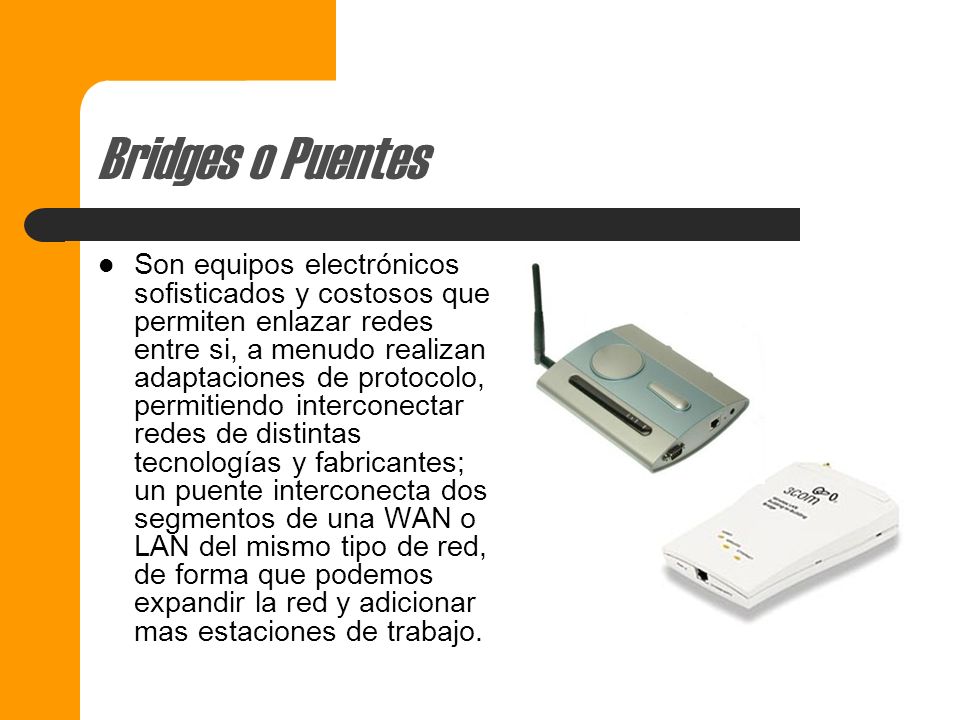

43 Bridges o Puentes Son equipos electrónicos sofisticados y costosos que permiten enlazar redes entre si, a menudo realizan adaptaciones de protocolo, permitiendo interconectar redes de distintas tecnologías y fabricantes; un puente interconecta dos segmentos de una WAN o LAN del mismo tipo de red, de forma que podemos expandir la red y adicionar mas estaciones de trabajo.

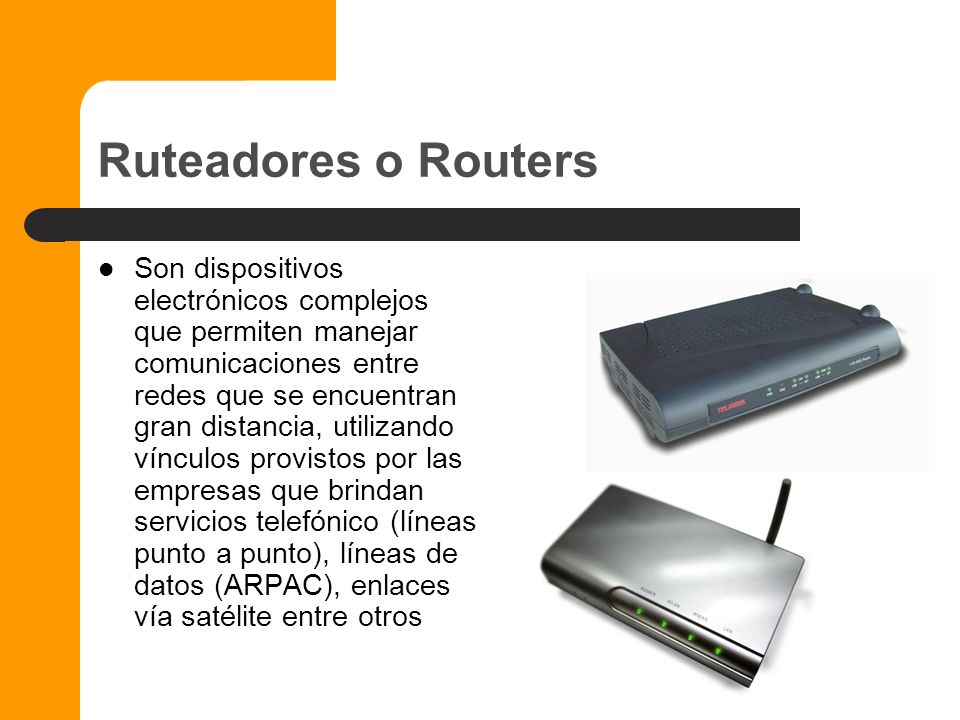

44 Ruteadores o Routers Son dispositivos electrónicos complejos que permiten manejar comunicaciones entre redes que se encuentran gran distancia, utilizando vínculos provistos por las empresas que brindan servicios telefónico (líneas punto a punto), líneas de datos (ARPAC), enlaces vía satélite entre otros

45 Cableado estructurado

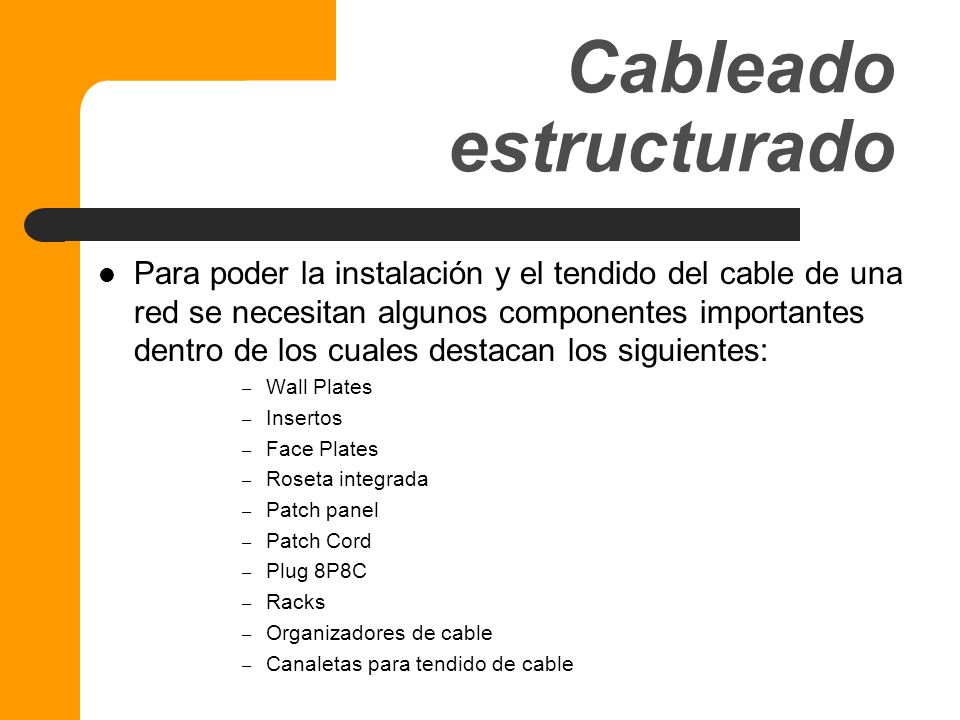

46 Para poder la instalación y el tendido del cable de una red se necesitan algunos componentes importantes dentro de los cuales destacan los siguientes: – Wall Plates – Insertos – Face Plates – Roseta integrada – Patch panel – Patch Cord – Plug 8P8C – Racks – Organizadores de cable – Canaletas para tendido de cable

47 Herramientas

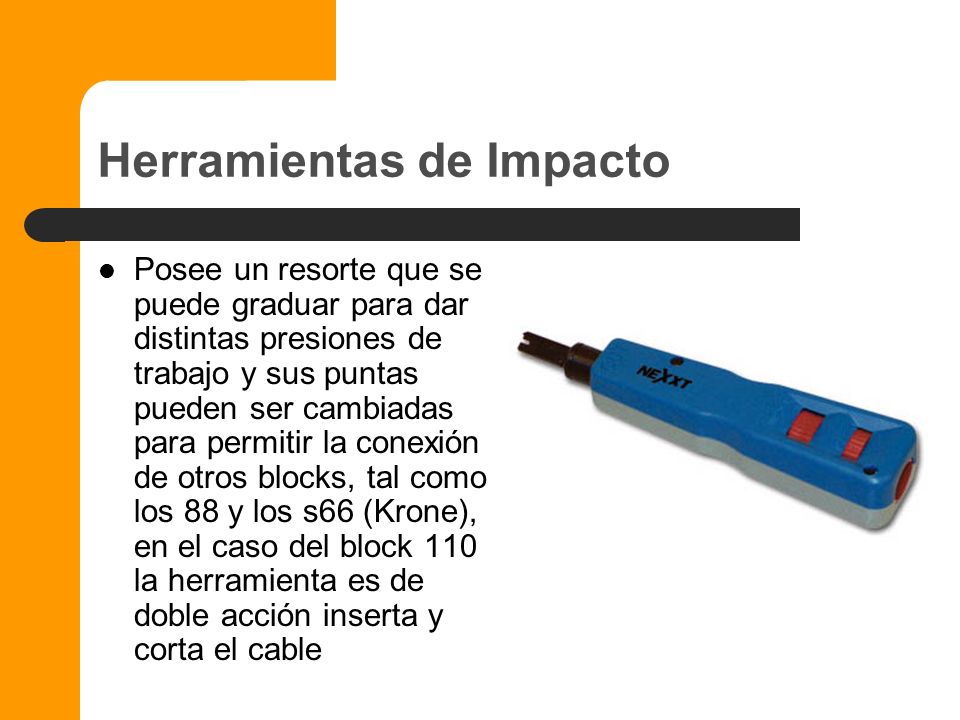

48 Herramientas de Impacto Posee un resorte que se puede graduar para dar distintas presiones de trabajo y sus puntas pueden ser cambiadas para permitir la conexión de otros blocks, tal como los 88 y los s66 (Krone), en el caso del block 110 la herramienta es de doble acción inserta y corta el cable

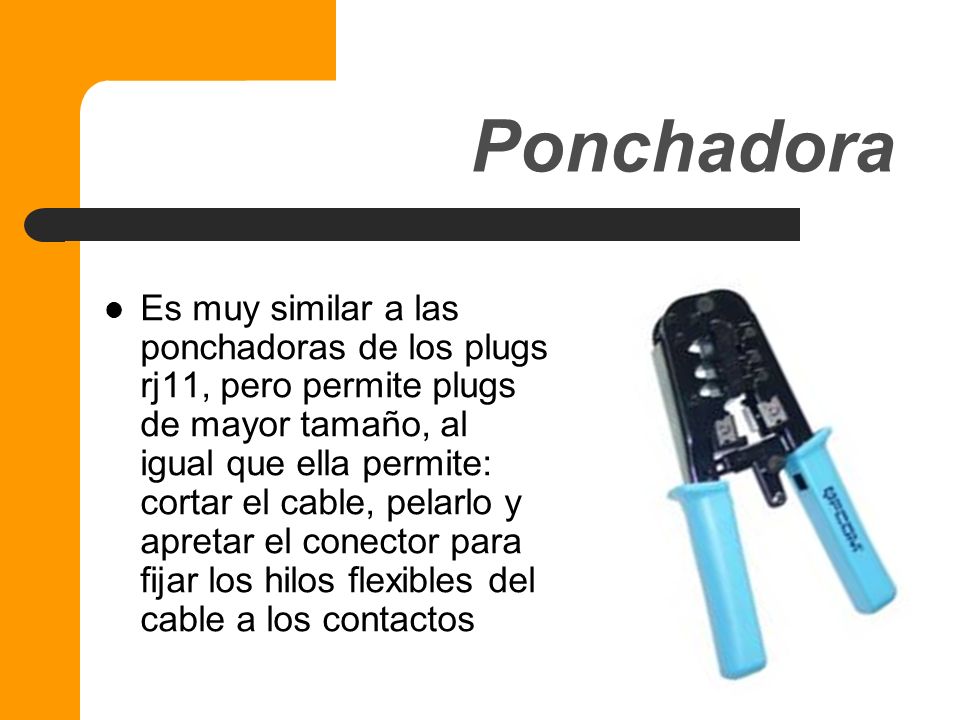

49 Ponchadora Es muy similar a las ponchadoras de los plugs rj11, pero permite plugs de mayor tamaño, al igual que ella permite: cortar el cable, pelarlo y apretar el conector para fijar los hilos flexibles del cable a los contactos

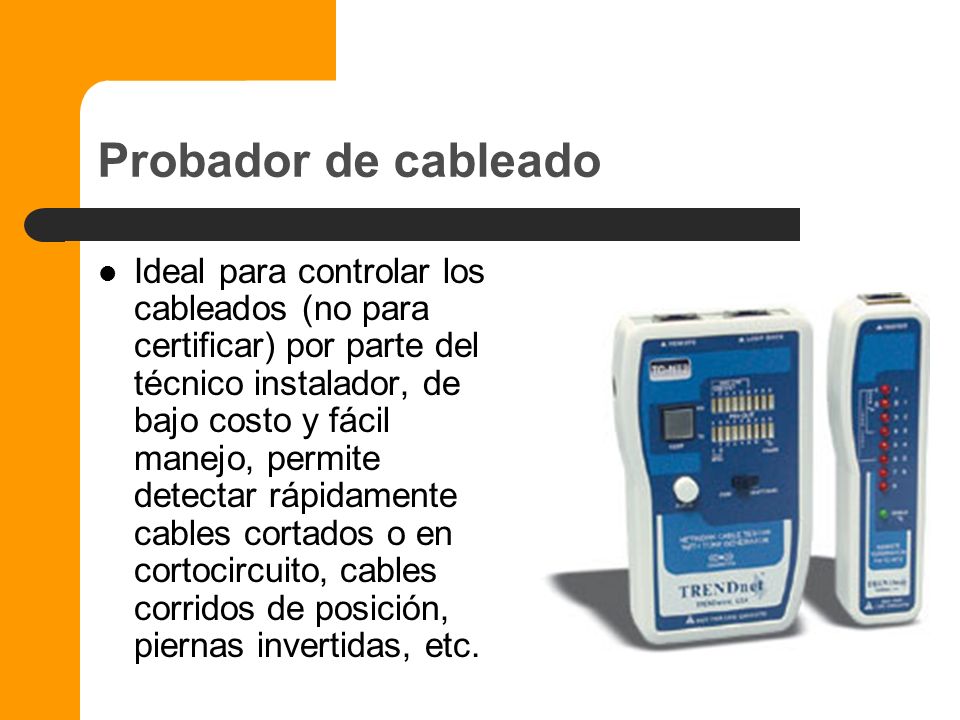

50 Probador de cableado Ideal para controlar los cableados (no para certificar) por parte del técnico instalador, de bajo costo y fácil manejo, permite detectar rápidamente cables cortados o en cortocircuito, cables corridos de posición, piernas invertidas, etc.

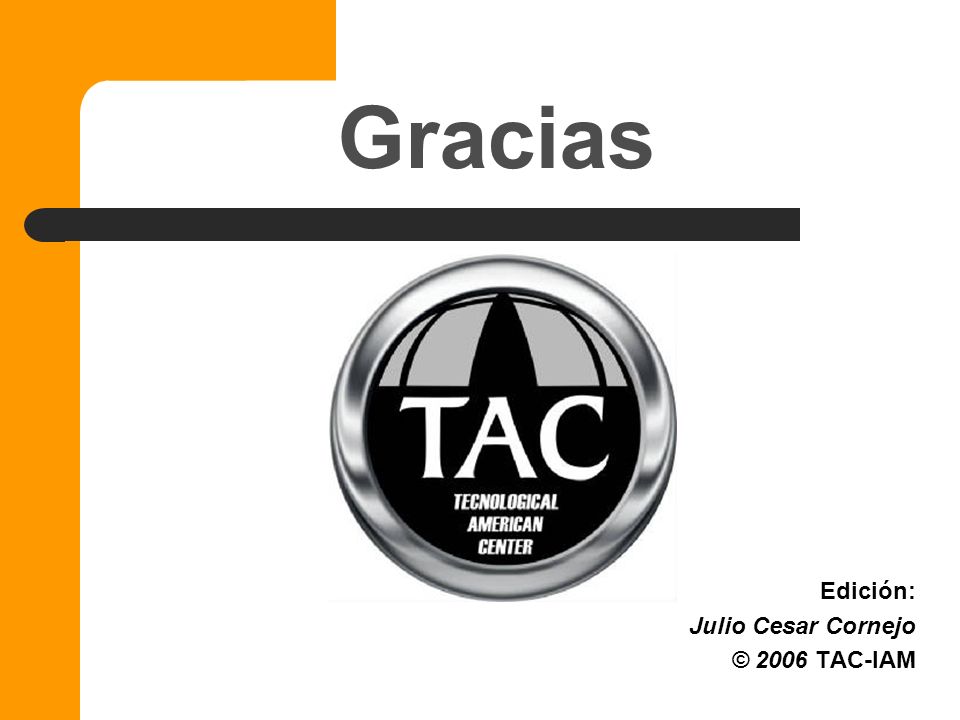

51 Gracias Edición: Julio Cesar Cornejo © 2006 TAC-IAM
