1 1

2 Facultad de Ciencias Exactas, Ingeniería y Agrimensura Universidad Nacional de Rosario Medición de Campos Electromagnéticos de Baja Frecuencia en zonas próximas a instalaciones del SEP - Análisis de los valores de RNI obtenidos CIDEL 2010 ESCUELA DE INGENIERÍA ELÉCTRICA

3 3 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber INTRODUCCION Aumento sostenido de la demanda eléctrica provoca. Líneas de transmisión en zonas urbanas. Líneas de transmisión en zonas urbanas. Estaciones Transformadoras en centros poblacionales. Estaciones Transformadoras en centros poblacionales. IARC considera a los CEM de EBF como agentes cancerígenos. Consecuencias sobre la salud de los seres vivos se están convirtiendo en el centro de atención de la comunidad científica. No existen conclusiones universales sobre los mismos

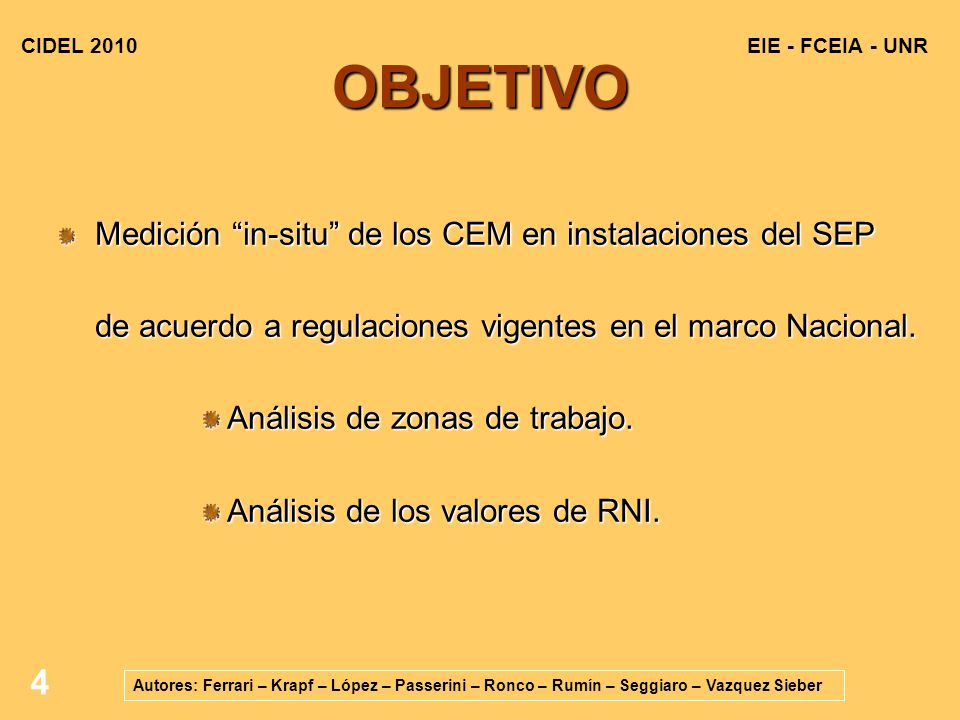

4 4 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber OBJETIVO Medición “in-situ” de los CEM en instalaciones del SEP de acuerdo a regulaciones vigentes en el marco Nacional. Análisis de zonas de trabajo. Análisis de los valores de RNI.

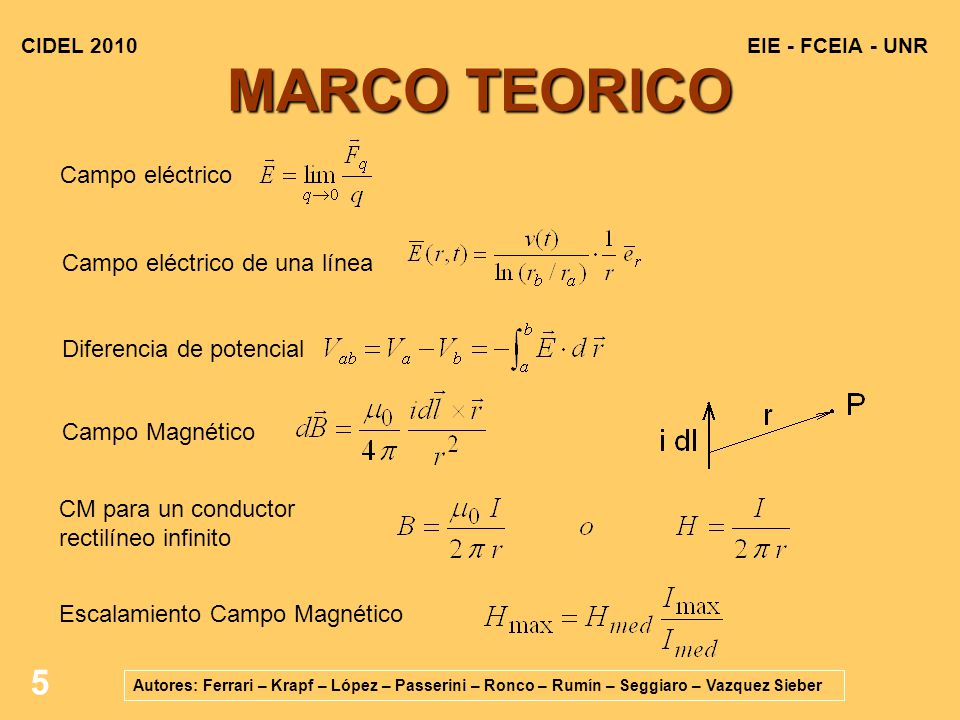

5 5 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber MARCO TEORICO Campo eléctrico Campo eléctrico de una línea Diferencia de potencial Campo Magnético CM para un conductor rectilíneo infinito Escalamiento Campo Magnético

6 6 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber FUENTES DE CEM MEDIDAS (1) SETA (aérea) de 13,2/0,400-0,231 kV Rufino – Santa Fe

7 7 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Puntos significativos Puntos de medición CE [kV/m] A00,2200 A50,2200 A60,4800 A70,4000 A80,7600 A190,1750 Punto de medición CM Valor medidoValor escalado µT A01,5010,35 A10,453,10 A60,382,62 A80,352,42 A120,302,07 A140,302,07 A190,332,28 A200,422,90 A210,543,73 A220,906,21 Campo Eléctrico Campo Magnético 10,35 μT 0,76 kV/m

8 8 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber FUENTES DE CEM MEDIDAS (2) L.A.T. de 132 kV San Nicolás / San Nicolás Urbana San Nicolás / San Nicolás Urbana Buenos Aires Buenos Aires Fecha: 17 de junio de 2009 Fecha: 17 de junio de 2009 Zona de medición

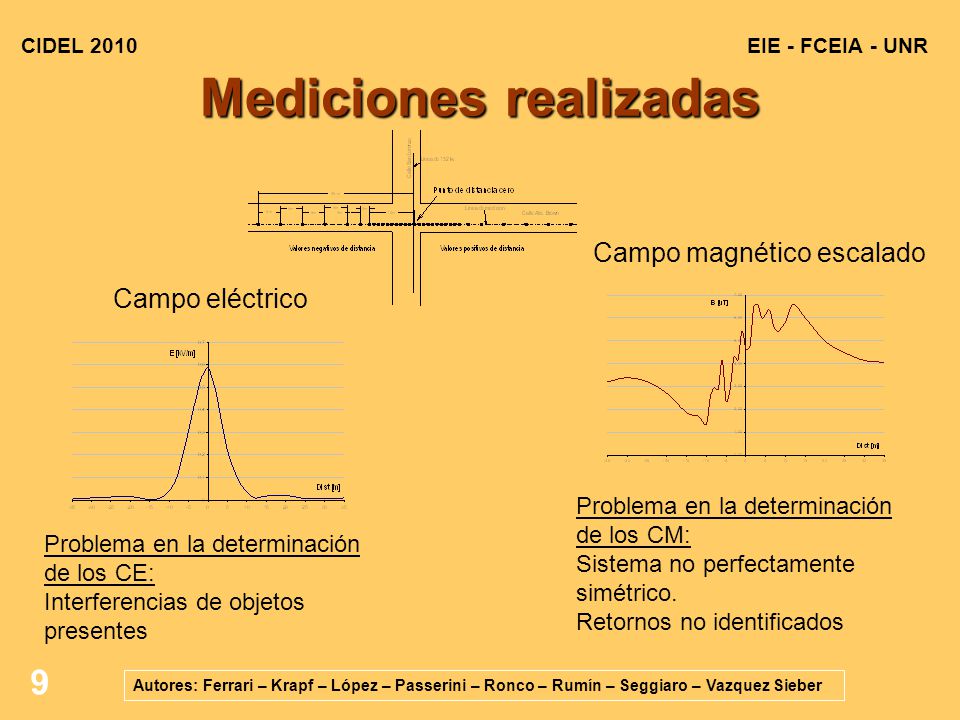

9 9 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Mediciones realizadas Campo eléctrico Campo magnético escalado Problema en la determinación de los CM: Sistema no perfectamente simétrico. Retornos no identificados Problema en la determinación de los CE: Interferencias de objetos presentes

10 10 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber FUENTES DE CEM MEDIDAS (3) L.A.T de 500 kV Rosario Oeste Rosario Oeste Fecha: 24 de Setiembre de 2009 Ubicación: Intersección de ruta 33 con acceso a Soldini / Santa Fe.

11 11 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Mediciones línea 500 kV El campo eléctrico es mayor que el máximo aceptado por las regulaciones vigentes en casi 100% El campo magnético es menor que el máximo aceptado por las regulaciones vigentes

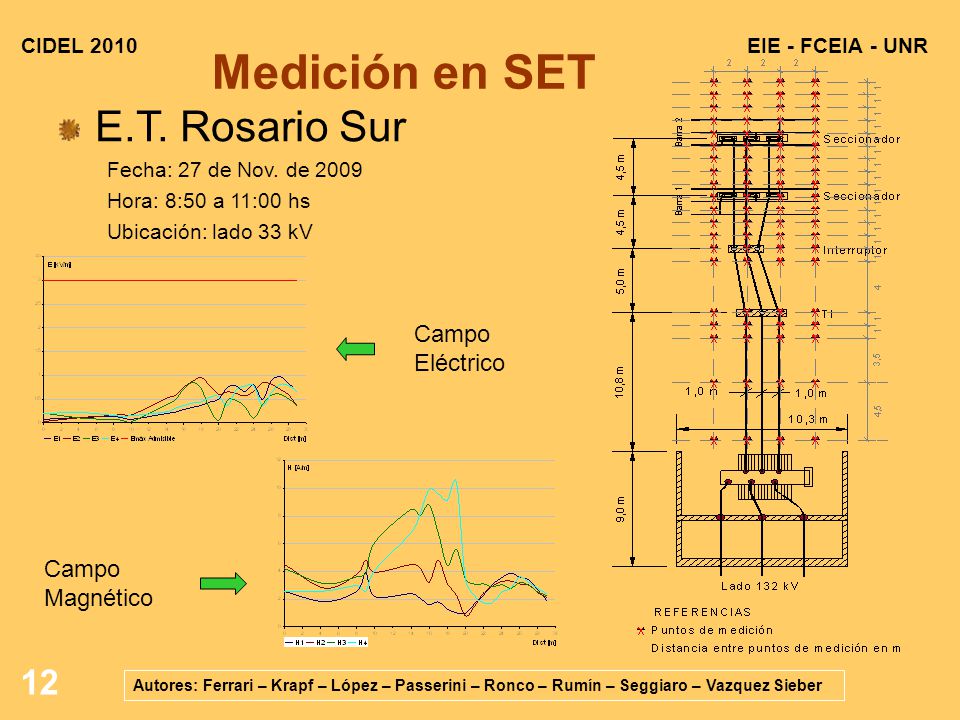

12 12 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Medición en SET E.T. Rosario Sur Fecha: 27 de Nov. de 2009 Hora: 8:50 a 11:00 hs Ubicación: lado 33 kV Campo Eléctrico Campo Magnético

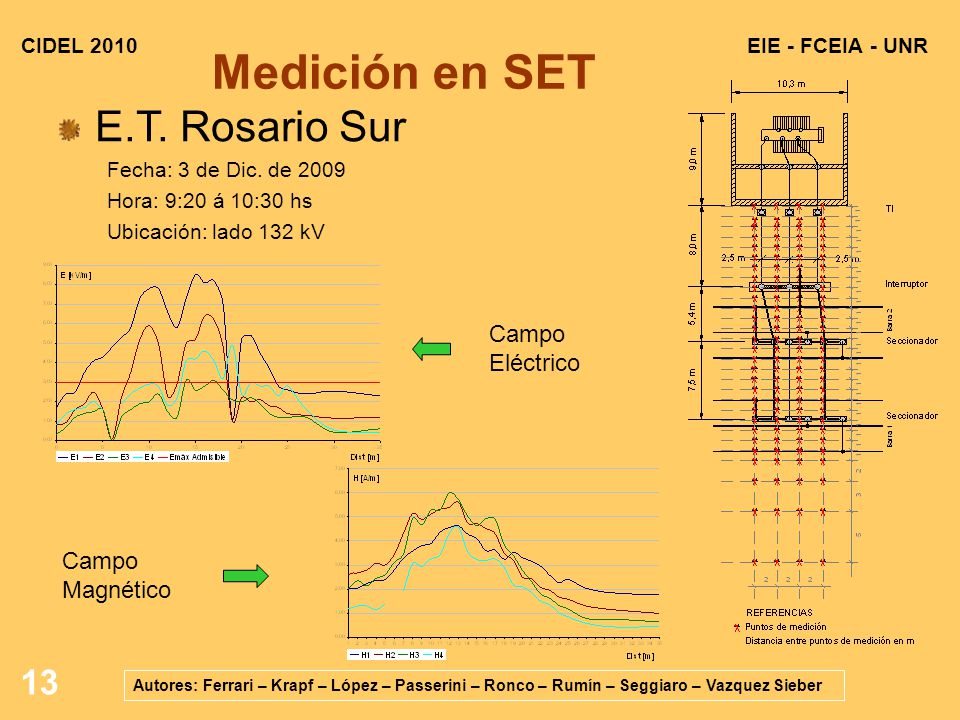

13 13 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Medición en SET E.T. Rosario Sur Fecha: 3 de Dic. de 2009 Hora: 9:20 á 10:30 hs Ubicación: lado 132 kV Campo Eléctrico Campo Magnético

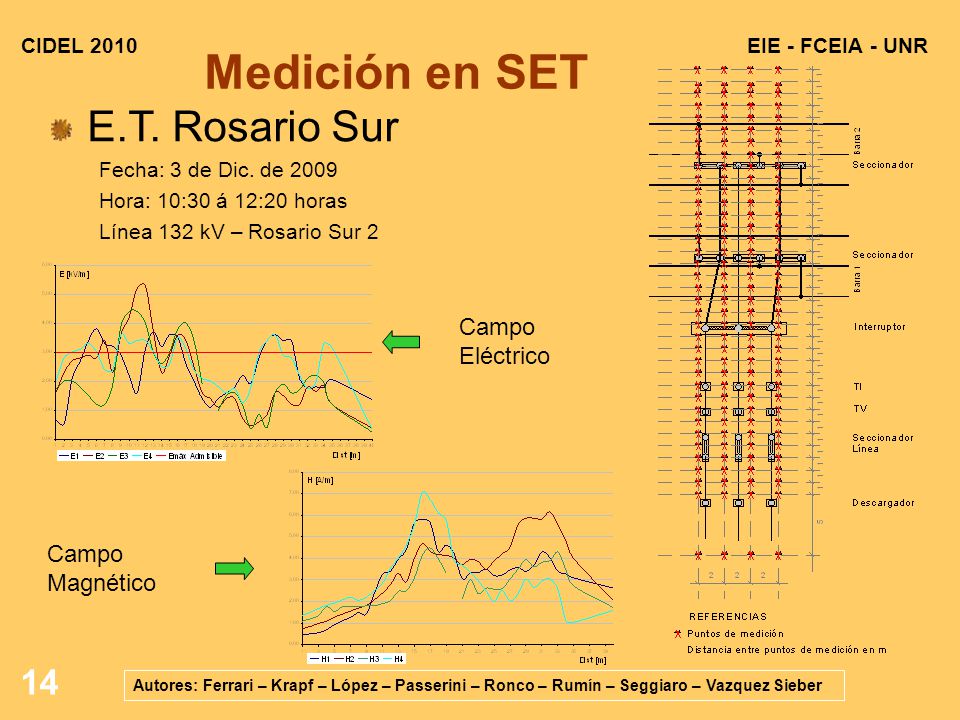

14 14 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Medición en SET E.T. Rosario Sur Fecha: 3 de Dic. de 2009 Hora: 10:30 á 12:20 horas Línea 132 kV – Rosario Sur 2 Campo Eléctrico Campo Magnético

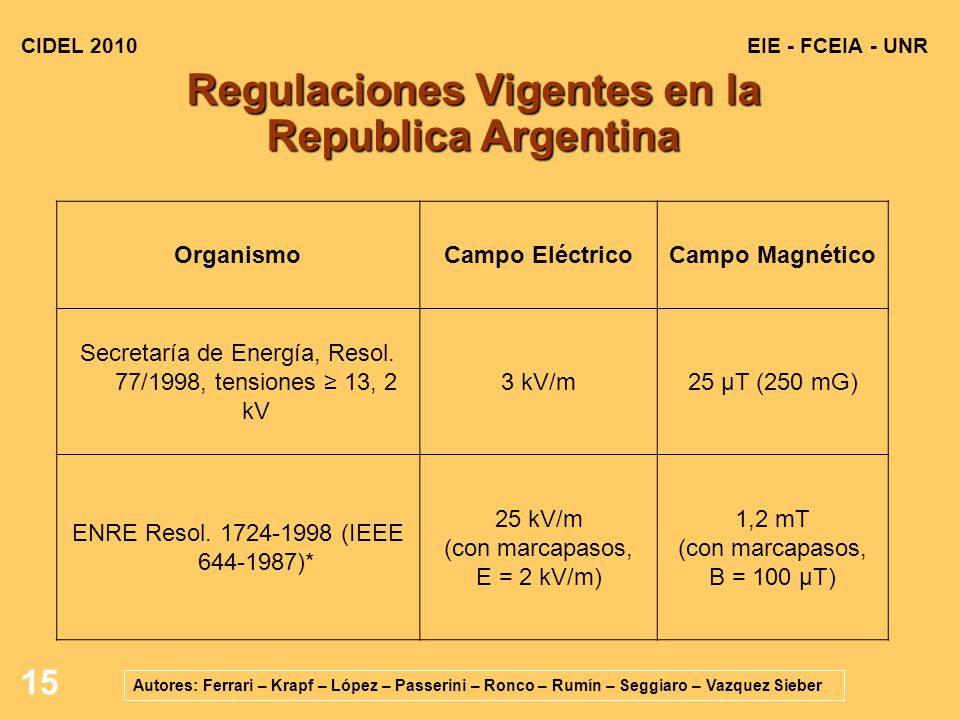

15 15 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Regulaciones Vigentes en la Republica Argentina OrganismoCampo EléctricoCampo Magnético Secretaría de Energía, Resol. 77/1998, tensiones ≥ 13, 2 kV 3 kV/m25 μT (250 mG) ENRE Resol. 1724-1998 (IEEE 644-1987)* 25 kV/m (con marcapasos, E = 2 kV/m) 1,2 mT (con marcapasos, B = 100 μT)

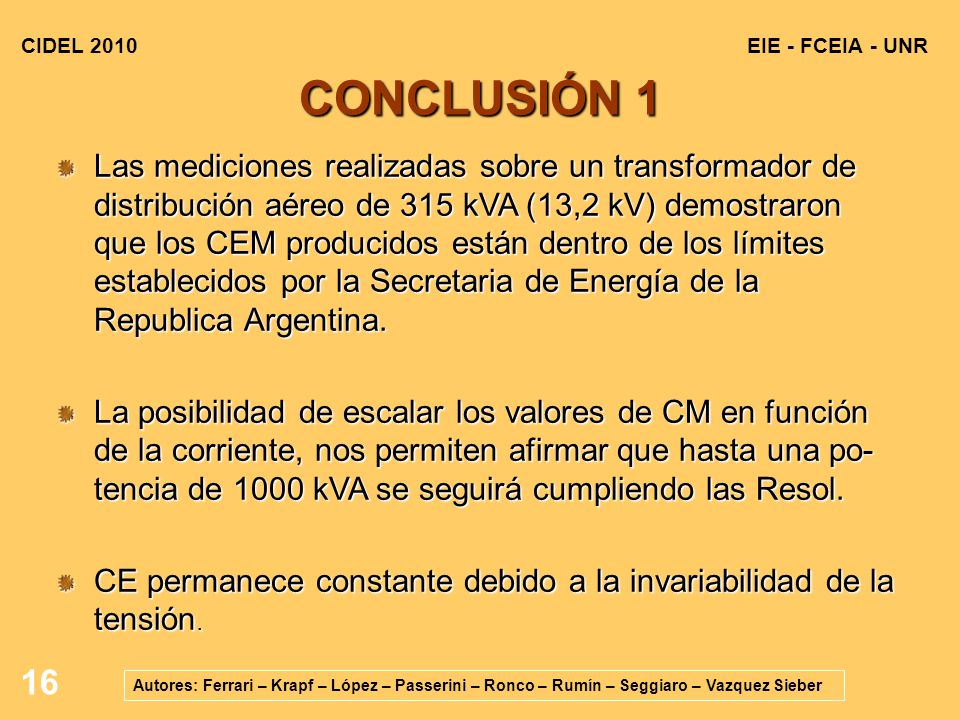

16 16 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber CONCLUSIÓN 1 Las mediciones realizadas sobre un transformador de distribución aéreo de 315 kVA (13,2 kV) demostraron que los CEM producidos están dentro de los límites establecidos por la Secretaria de Energía de la Republica Argentina. La posibilidad de escalar los valores de CM en función de la corriente, nos permiten afirmar que hasta una po- tencia de 1000 kVA se seguirá cumpliendo las Resol. CE permanece constante debido a la invariabilidad de la tensión.

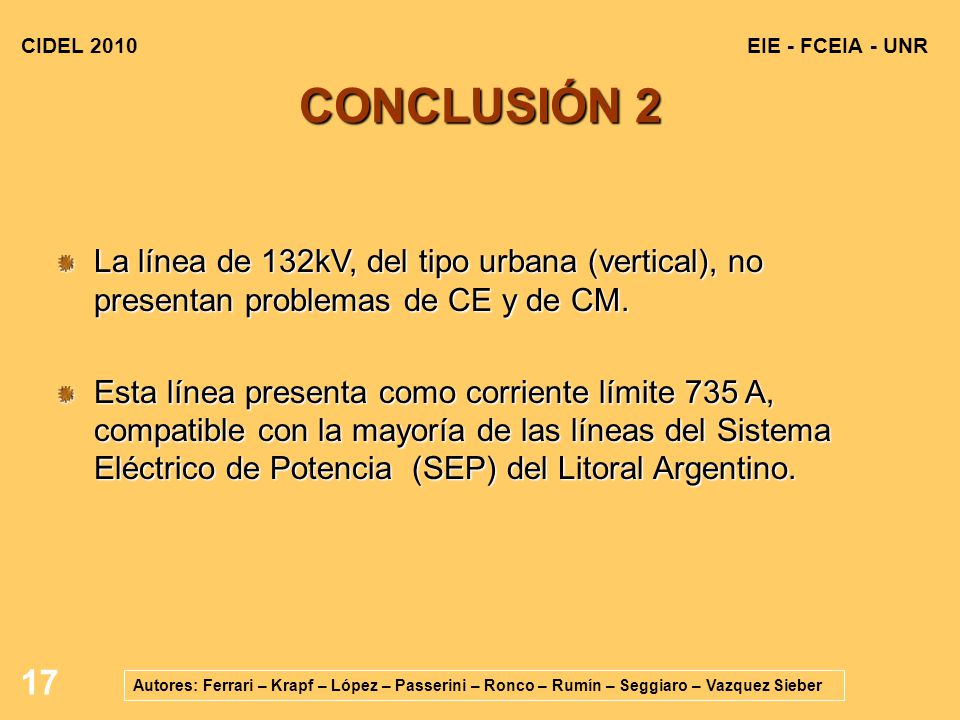

17 17 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber CONCLUSIÓN 2 La línea de 132kV, del tipo urbana (vertical), no presentan problemas de CE y de CM. Esta línea presenta como corriente límite 735 A, compatible con la mayoría de las líneas del Sistema Eléctrico de Potencia (SEP) del Litoral Argentino.

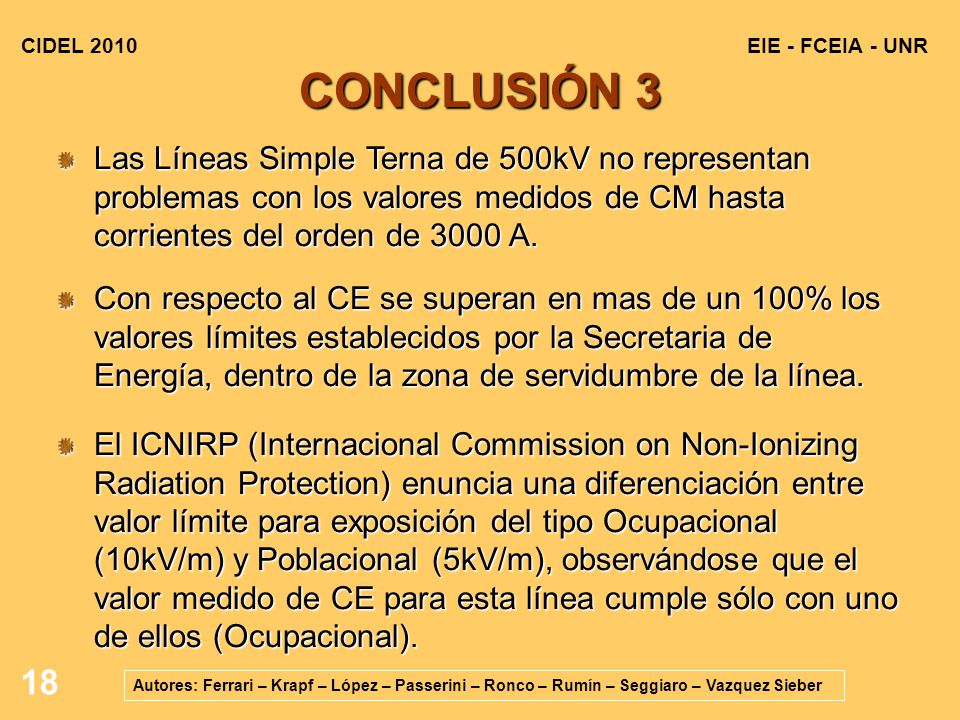

18 18 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber CONCLUSIÓN 3 Las Líneas Simple Terna de 500kV no representan problemas con los valores medidos de CM hasta corrientes del orden de 3000 A. Con respecto al CE se superan en mas de un 100% los valores límites establecidos por la Secretaria de Energía, dentro de la zona de servidumbre de la línea. El ICNIRP (Internacional Commission on Non-Ionizing Radiation Protection) enuncia una diferenciación entre valor límite para exposición del tipo Ocupacional (10kV/m) y Poblacional (5kV/m), observándose que el valor medido de CE para esta línea cumple sólo con uno de ellos (Ocupacional).

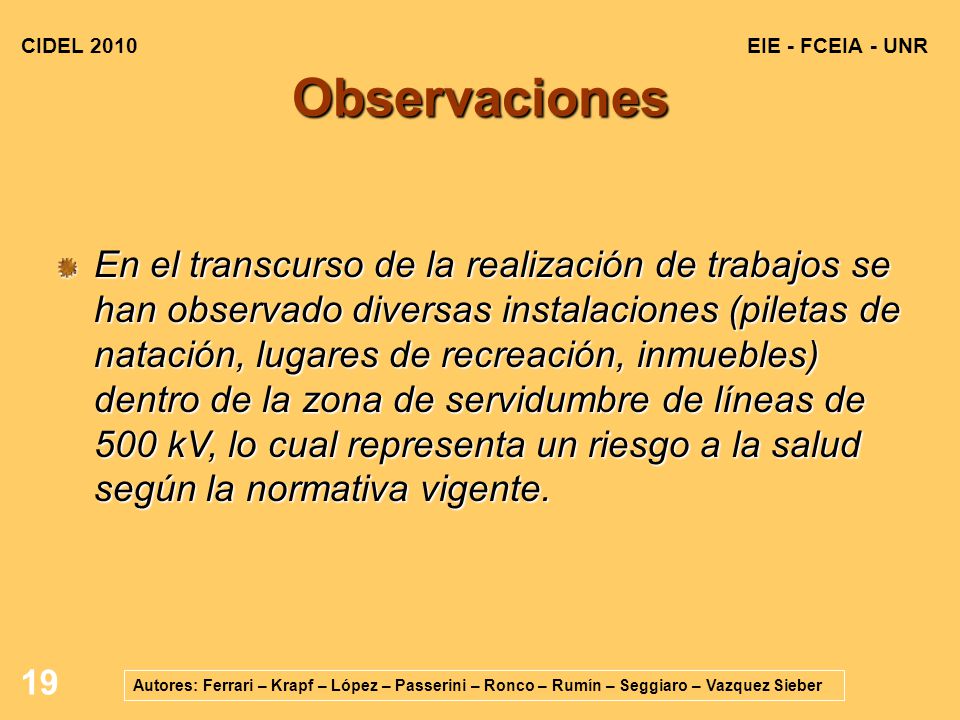

19 19 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Observaciones En el transcurso de la realización de trabajos se han observado diversas instalaciones (piletas de natación, lugares de recreación, inmuebles) dentro de la zona de servidumbre de líneas de 500 kV, lo cual representa un riesgo a la salud según la normativa vigente.

20 20 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Agradecimientos A la Empresa CAMMESA A la Empresa Provincial de la Energía de Santa Fe A la Empresa Transener Por habernos facilitado sus instalaciones, datos y estados de cargas instantáneos del sistema objeto de ésta investigación, imprescindibles para su concreción. Por habernos facilitado sus instalaciones, datos y estados de cargas instantáneos del sistema objeto de ésta investigación, imprescindibles para su concreción.

21 21 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber Espacio para preguntas…

22 22 EIE - FCEIA - UNRCIDEL 2010 Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber GRACIAS POR LA ATENCIÓN
