PLAN MAESTRO METROPOLITANO DE AGUA Y SANEAMIENTO DE COCHABAMBA

Presentación del tema: "PLAN MAESTRO METROPOLITANO DE AGUA Y SANEAMIENTO DE COCHABAMBA"— Transcripción de la presentación:

1 PLAN MAESTRO METROPOLITANO DE AGUA Y SANEAMIENTO DE COCHABAMBA
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA DE ESTUDIO Cochabamba, 07 de marzo de 2013

2 ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO
Alcance y Metodología Evaluación de fuentes superficiales existentes que abastecen al área de estudio Inventario de fuentes superficiales potenciales para el abastecimiento del Eje Metropolitano Revisión de documentos y estudios disponibles Estimación de caudales disponibles en sitios de interés (captaciones, embalses) por métodos sencillos. Simulación de la operación y determinación de caudales aprovechables con diferentes niveles de garantía de suministro.

3 ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO

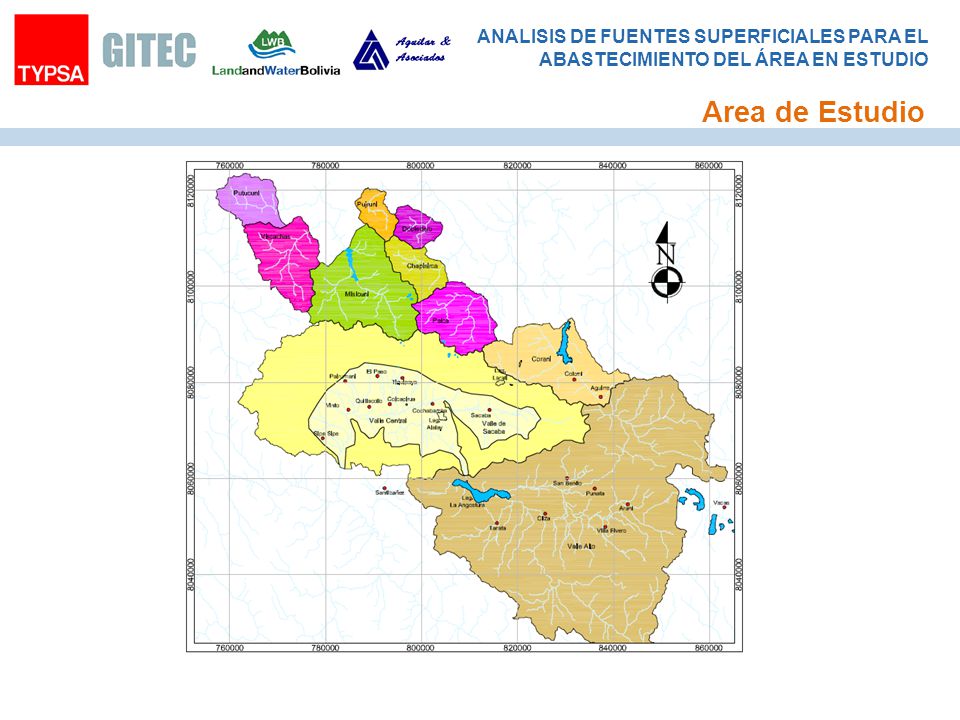

Area de Estudio

4 Ubicación y Extensión Cuenca Punto de Control Superficie (km2)
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Ubicación y Extensión Cuenca Punto de Control Superficie (km2) Valle de Sacaba Mesadilla 490 Valle Central Parotani (incluye la cuenca de Sacaba, sin Valle Alto) 1078 Valle Alto Presa México (La Angostura) 2022 Corani Presa Corani 282 Palca Mas intercuencas sistema de aducción a embalse Corani 222 Misicuni Sivingani (sitio de presa) 351 Viscachas Sitio de Toma 169 Putucuni 104 Chapisirca Cota 3500 88 Dobledero 61 Pujruni 60 TOTAL 4926

5 Otras (Misicuni Plan Inmediato, otras)
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Fuentes Superficiales Existentes que Abastecen al área de estudio Sistema Escalerani Sistema Wara Wara Chungara Otras (Misicuni Plan Inmediato, otras)

6 7.5 MW. Operado por SYNERGIA Q95% = 204 L/s Tratamiento en Cala Cala
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Sistema Escalerani Vol Emb=6.7 Mill. de m3 Lcanal=12+14km Central Kanata de 7.5 MW. Operado por SYNERGIA Q95% = 204 L/s Tratamiento en Cala Cala

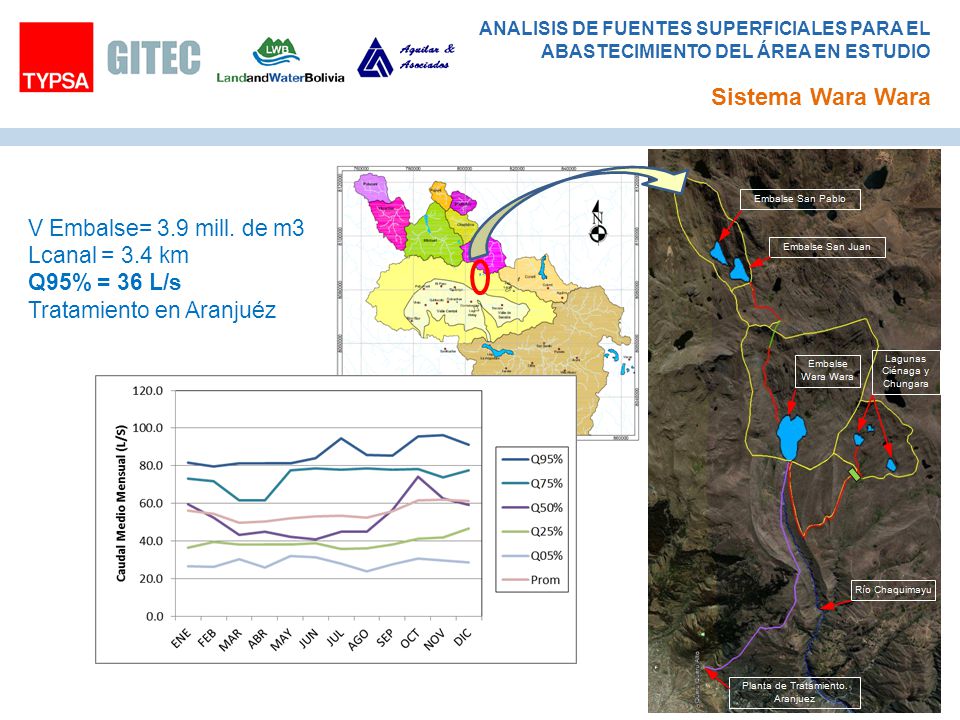

7 Sistema Wara Wara V Embalse= 3.9 mill. de m3 Lcanal = 3.4 km
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Sistema Wara Wara V Embalse= 3.9 mill. de m3 Lcanal = 3.4 km Q95% = 36 L/s Tratamiento en Aranjuéz

8 Tratamiento: sólo cloración
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Galería Chungara Galería Filtrante Q95% = 4.7 L/s Tratamiento: sólo cloración

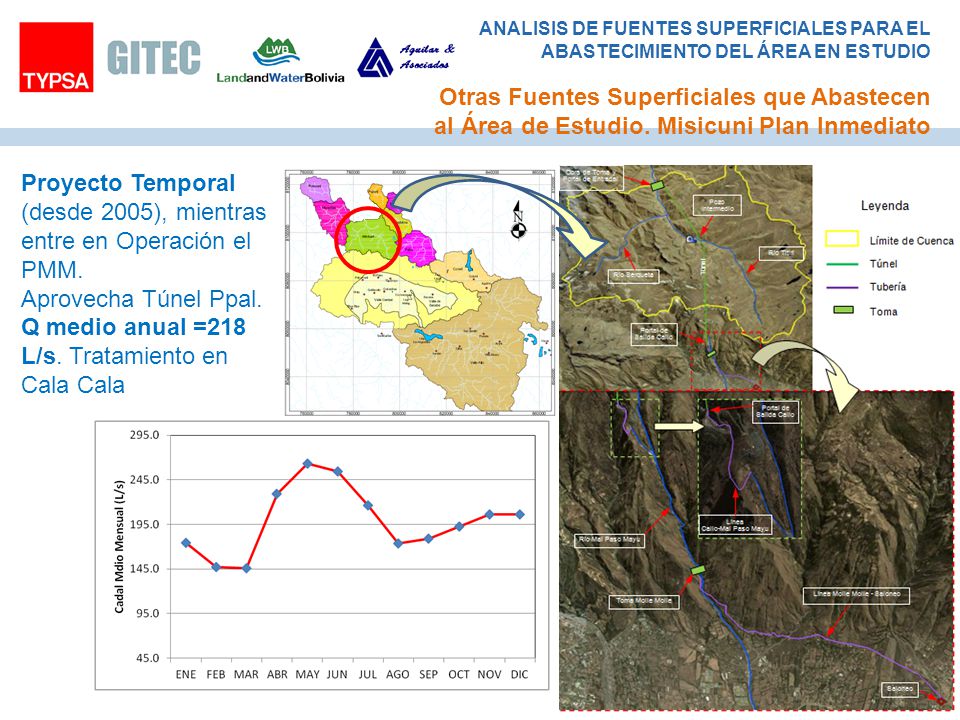

9 Proyecto Temporal (desde 2005), mientras entre en Operación el PMM.
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Otras Fuentes Superficiales que Abastecen al Área de Estudio. Misicuni Plan Inmediato Proyecto Temporal (desde 2005), mientras entre en Operación el PMM. Aprovecha Túnel Ppal. Q medio anual =218 L/s. Tratamiento en Cala Cala

10 ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO

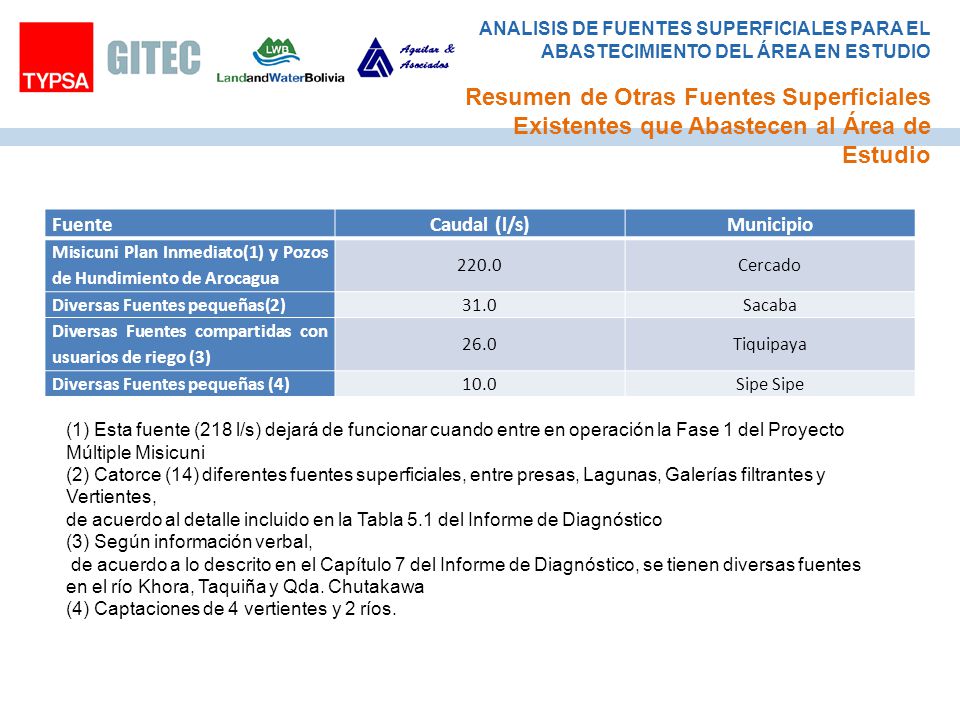

Resumen de Otras Fuentes Superficiales Existentes que Abastecen al Área de Estudio Fuente Caudal (l/s) Municipio Misicuni Plan Inmediato(1) y Pozos de Hundimiento de Arocagua 220.0 Cercado Diversas Fuentes pequeñas(2) 31.0 Sacaba Diversas Fuentes compartidas con usuarios de riego (3) 26.0 Tiquipaya Diversas Fuentes pequeñas (4) 10.0 Sipe Sipe (1) Esta fuente (218 l/s) dejará de funcionar cuando entre en operación la Fase 1 del Proyecto Múltiple Misicuni (2) Catorce (14) diferentes fuentes superficiales, entre presas, Lagunas, Galerías filtrantes y Vertientes, de acuerdo al detalle incluido en la Tabla 5.1 del Informe de Diagnóstico (3) Según información verbal, de acuerdo a lo descrito en el Capítulo 7 del Informe de Diagnóstico, se tienen diversas fuentes en el río Khora, Taquiña y Qda. Chutakawa (4) Captaciones de 4 vertientes y 2 ríos.

11 Garantía de Suministro para fines de Planificación*
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Resumen de Producción de Fuentes Superficiales Existentes que Abastecen al Área de Estudio (L/S) Fuente Garantía de Suministro para fines de Planificación* 95% 80% Escalerani 204 227 Wara Wara 36 40 Chungara 4.7 6.7 Otras Fuentes (**) 287.0 Nota: * Para fines de Planificación se recomienda utilizar una garantía de suministro de 95% (**) Suma de “Otras” fuentes superficiales Existentes (valor promedio estimado). Restando Misicuni Plan Inmediato, quedan unos 70 l/s.

12 Proyecto Múltiple Misicuni (Fases I y II)
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Fuentes Superficiales Potenciales Proyecto Múltiple Misicuni (Fases I y II) Proyecto Trasvase Palca a Distritos Proyecto Khewiña Khocha - Corani Otras (San Miguel)

13 Proyecto Múltiple Misicuni
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Proyecto Múltiple Misicuni

14 Proyecto Múltiple Misicuni – Fase I
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Proyecto Múltiple Misicuni – Fase I Presa de 120 m de Altura (en construcción desde año 2009) Túnel de 19.4 km (ya construido, en operación desde año 2005) Obras Componente Hidroeléctrico (inicio de construcción, Octubre 2012) Inversión en obras en construcción: > US$ Millones Conclusión estimada de Obras Etapa I: Fines de 2014 Producción de agua para abastecimiento de agua potable y riego, disponible a partir de año 2015 (aproximadamente 2000 l/s después de llenado volumen muerto

15 Proyecto Múltiple Misicuni Fase I
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Proyecto Múltiple Misicuni Fase I Riego AGUA POTABLE (L/S)* (L/S)  80-95% 95-95% 80-98% 98-98% 2960 2857 250 2748 2723 2660 2608 500 2545 2472 2471 2360 750 2390 2198 2238 2113 1000 2173 1935 2110 1815 1100 2082 1825 2038 1707 * Después de cubrir compromisos de entrega: Caudal ecológico en río Misicuni: 200 l/s (a través del cuerpo de la presa). Comunidades de las partes alta y baja del sector Calio – Okhosuru: 100 l/s

16 Proyecto Múltiple Misicuni – Fase II
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Proyecto Múltiple Misicuni – Fase II Área cuenca Viscachas: 169 km2 Área cuenca Putucuni: 104 km2 Capacidad sistema de aducción: 12 m3/s

17 Proyecto Múltiple Misicuni Fase II
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Proyecto Múltiple Misicuni Fase II Riego AGUA POTABLE (L/S) (L/S)  80-95% 95-95% 80-98% 98-98% 5038 4949 250 4847 4824 4719 4619 500 4681 4577 4511 4307 750 4463 4293 4286 3983 1000 4233 4057 4087 3684 1100 4157 3928 3996 3574 1500 3690 3418 3598 3138 1750 3400 3108 3345 2813 2000 3181 2804 3080 2479 2500 2486 2159 2398 1749

18 Q95% Medio Anual Regulado: 160 l/s
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Proyecto Trasvase Palca a Distritos Sacaba Khehueña Puca Orkho Proyecto de EMAPAS. Diseño Final. Hay oposición de comunidades de Palca. Pretende utilizar aguas de cuenca de Palca, concesionadas a Empresa Eléctrica Corani. Q95% Medio Anual Regulado: 160 l/s

19 Proyecto Khewiña Khocha - Corani
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Proyecto Khewiña Khocha - Corani Estudio de Factibilidad (K. Khocha). Trasvase a Sacaba y V. Alto mediante canales. K. Khocha – Corani, aprovecha Embalse Corani. Trasvase mediante Túnel. “Devuelve” aguas K. Khocha. Para presa Dobledero de H = 57 m: Q95% Sacaba = 1046 L/s, una parte para agua potable, resto para riego Valle Alto = 1500 L/s. Q Total = 2546 L/s

20 Otras Fuentes Proyecto San Miguel:
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Otras Fuentes Proyecto San Miguel: Cuenca de San Miguel (Chocaya) Diferentes sitios de presa Área de servicio: Quillacollo Q95% Aprovechable = 335 L/s para Hpresa = 58 m. Proyecto conflictivo por múltiples derechos de agua Fuente:SEURECA BRGM-SOGREAH-CGL, 1994

21 Fuentes Superficiales Potenciales: Síntesis
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Fuentes Superficiales Potenciales: Síntesis Fuente Aprovechable 95% Comentarios L/S Misicuni Fase 1 (Q riego = 1100 l/s) 2082 Caudal aprovechable para abastecimiento de agua potable, variable entre los rangos indicados, en función al caudal que se utilice para fines de riego. Todo el caudal es primero turbinado en la central hidroeléctrica y está disponible en el embalse de compensación de Molle Molle. Se estima que la Fase 1 entrará en operación a principios del año 2015. Misicuni Fase 1 (Q riego = 0 l/s) 2960 Misicuni Fase 2 (Q riego = 2000 l/s) 3181 Misicuni Fase 2 (Q riego = 1100 l/s) 4157 Trasvase Palca a Distritos 160 En total el proyecto produce 210 l/s de los cuales 50 l/s se destinan para riego. Las aguas aprovechadas son parte de la concesión de la cuenca de Palca, perteneciente a ENDE. Kewiña Khocha - Corani 1046 En total ingresan al embalse de Corani 2546 l/s, de los cuales 1500 l/s se destinan al Valle Alto y 1046 al Valle de Sacaba. Una parte podría utilizarse para agua potable. Nota: No se incluye Proyecto San Miguel (335 l/s) por ser potencialmente muy conflictivo

22 Análisis de Efectos por Cambio Climático
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Análisis de Efectos por Cambio Climático Existen evidencias de que el calentamiento global está afectando a Sud América y al país (retroceso de los glaciares medido en las últimas décadas, tácita desaparición del Glaciar de Chacaltaya). La mayoría de los modelos climáticos a escala global anticipan para la región andina y el área del proyecto, un incremento de la temperatura promedio anual hasta el año 2050, de entre 1.5 y 2.4 °C, dependiendo del escenario (húmedo o seco). Modelos coinciden en la probable ocurrencia de un incremento de hasta un 22% para el año 2050 en las precipitaciones en las áreas tropicales, y un eventual decremento de hasta un 19% en la zona interandina, que podría coincidir con el área del proyecto.

23 Análisis de Efectos por Cambio Climático
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Análisis de Efectos por Cambio Climático Escenarios climáticos coinciden en que variabilidad climática en área andina podría ocasionar, entre otros: Ocurrencia de eventos de precipitación más intensa en periodos cortos, repercutiendo en crecidas de mayor magnitud Ocurrencia de una mayor frecuencia de tormentas con menor número de días de lluvia Mayor frecuencia de la ocurrencia de eventos de granizadas Posible reducción en los caudales de los ríos, debido a eventos de lluvia más concentrados en periodos más cortos, menores tiempos de concentración, menor infiltración y menor recarga de acuíferos, lo que a su vez puede repercutir en menores caudales base de los ríos en el periodo de estiaje.

24 Análisis de Efectos por Cambio Climático
ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO Análisis de Efectos por Cambio Climático En base a un balance hídrico sencillo para una cuenca tipo en el área del proyecto, hasta el año 2036 se encuentra: Para un incremento de la temperatura de 1 °C y una disminución de la precipitación promedio anual de 1 mm/año (tendencia encontrada en la estación Aasana – Cbba.): disminución de los caudales de un 13% Para incremento de la temperatura de 2 °C y una disminución de la precipitación promedio anual de un 15%: disminución de caudales de un 34%. Para simular el efecto de estos potenciales impactos en los caudales aprovechables de las fuentes superficiales del proyecto, se simuló la operación con disminuciones de entre un 5 y 30% en las disponibilidades.

25 ANALISIS DE FUENTES SUPERFICIALES PARA EL ABASTECIMIENTO DEL ÁREA EN ESTUDIO

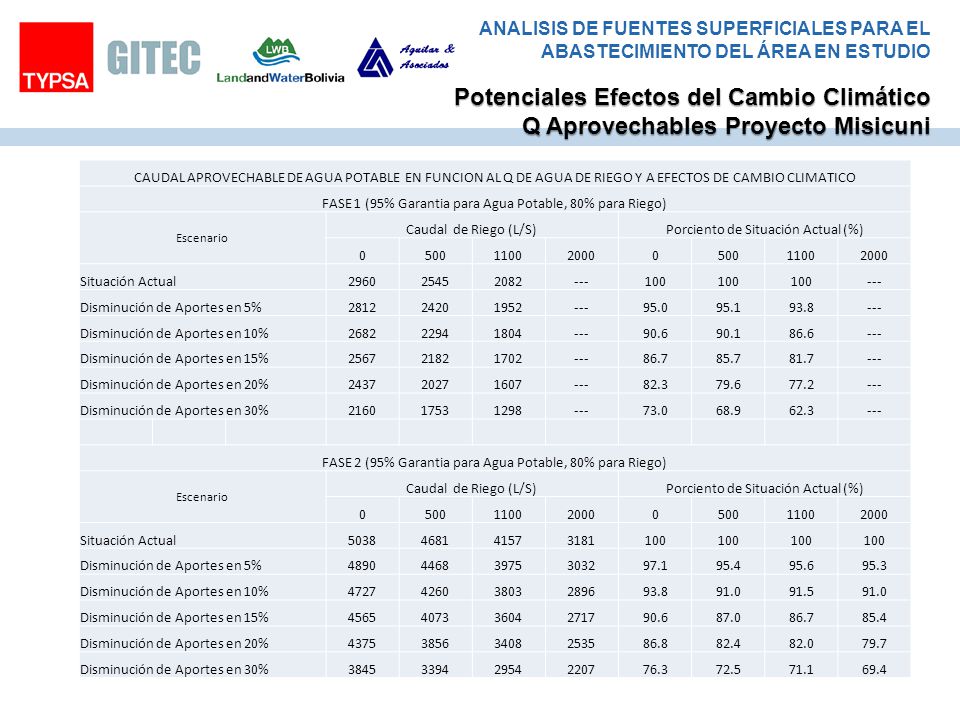

Potenciales Efectos del Cambio Climático Q Aprovechables Proyecto Misicuni CAUDAL APROVECHABLE DE AGUA POTABLE EN FUNCION AL Q DE AGUA DE RIEGO Y A EFECTOS DE CAMBIO CLIMATICO FASE 1 (95% Garantia para Agua Potable, 80% para Riego) Escenario Caudal de Riego (L/S) Porciento de Situación Actual (%) 500 1100 2000 Situación Actual 2960 2545 2082 --- 100 Disminución de Aportes en 5% 2812 2420 1952 95.0 95.1 93.8 Disminución de Aportes en 10% 2682 2294 1804 90.6 90.1 86.6 Disminución de Aportes en 15% 2567 2182 1702 86.7 85.7 81.7 Disminución de Aportes en 20% 2437 2027 1607 82.3 79.6 77.2 Disminución de Aportes en 30% 2160 1753 1298 73.0 68.9 62.3 FASE 2 (95% Garantia para Agua Potable, 80% para Riego) 5038 4681 4157 3181 4890 4468 3975 3032 97.1 95.4 95.6 95.3 4727 4260 3803 2896 91.0 91.5 4565 4073 3604 2717 87.0 85.4 4375 3856 3408 2535 86.8 82.4 82.0 79.7 3845 3394 2954 2207 76.3 72.5 71.1 69.4

26 ¡GRACIAS! Cochabamba, 07 de marzo de 2013
