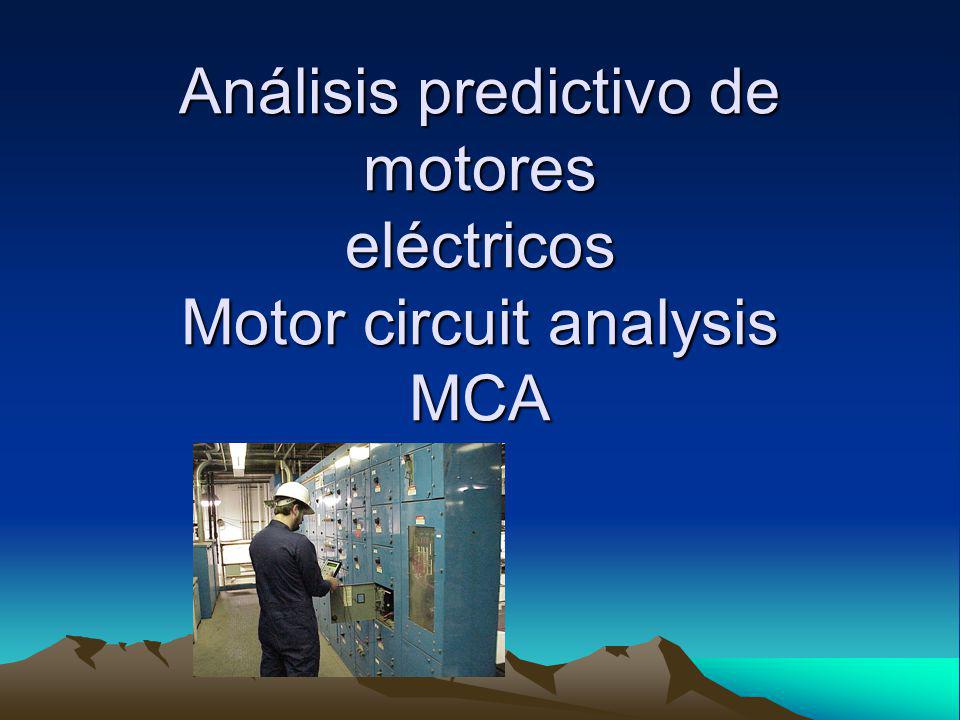

1 Análisis predictivo de motores eléctricos Motor circuit analysis MCA

2 Fallas en motores eléctricos
47 % de fallas son de tipo eléctrico Aislamiento Circuito de alimentación Embobinado del estator Rotor del motor (fallas de barras) Entrehierro 41 % de fallas son de tipo mecánico Rodamientos *Desbalance, desalineamiento y elevadas holguras en las cajeras tienen un efecto exponencial en el incremento de fallas en rodamientos

3 FALLAS EN MOTORES

4 FALLAS EN MOTORES

5 Técnica del MCA A partir de mediados de los años 80 se empezaron a desarrollas pruebas de bajo voltaje (no destructivas) para evaluar la condición eléctrica de los motores.

6 La prueba de MCA clasifica las posibles fallas de motores en 5
ESTATOR ROTOR ENTREHIERRO CIRCUITO DE ALIMENTACION AISLAMIENTO

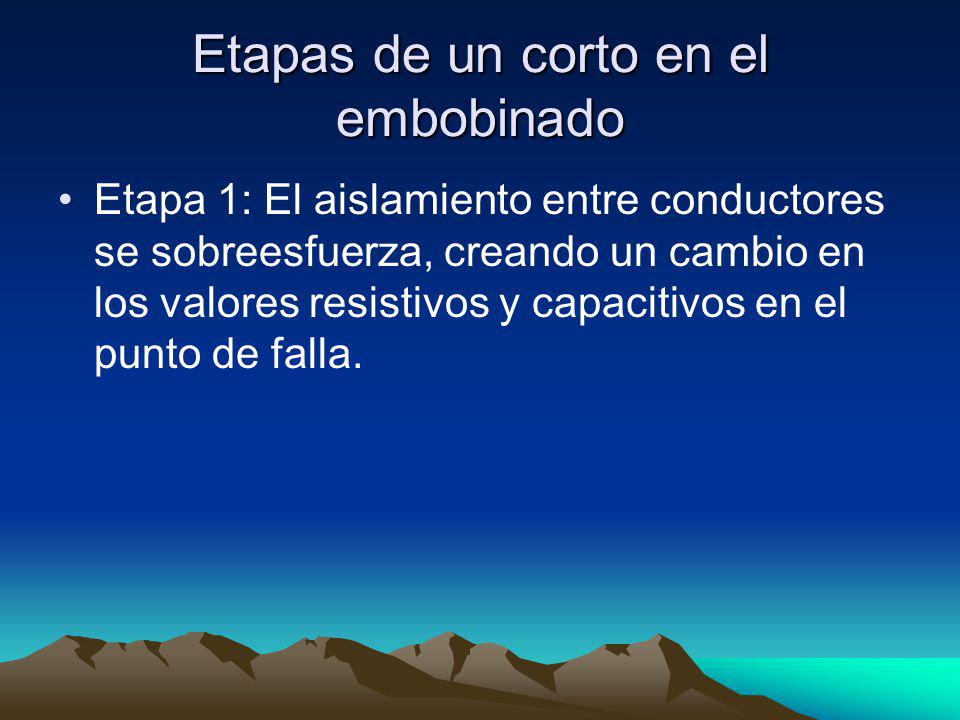

7 Etapas de un corto en el embobinado
Etapa 1: El aislamiento entre conductores se sobreesfuerza, creando un cambio en los valores resistivos y capacitivos en el punto de falla.

8 Fallas a ser detectadas con el MCA
Circuito de alimentación Contactos flojos Falla en los cables Estator Corto en la espira Corto entre vueltas Corto entre fases Desbalance de fases Rotor Barras rotas o en mal estado Porosidades Entrehierro Falta de concentricidad entre el rotor y el estator Aislamiento Falla de aislamiento

9 Circuito eléctrico básico del motor
El método del MCA consiste en analizar 15 variables eléctricas del motor, entre ellas la impedancia entre fases, ángulo de fase, desbalance de fases, relación corriente frecuencia, cambios de inductancia al giro del rotor, etc.

10 Las análisis pueden realizarse in situ desde la bornera o desde el tablero de control. El análisis puede también realizarse en el taller o en la bodega de inventario.

11 Con MCA se pueden identificar fallas ocultas
Corto entre fases

12 Embobinado a tierra

13 Análisis de la jaula de ardilla
Rotor de motor con barras defectuosas

14 Los informes son muy claros al determinar la condición del equipo y el tipo de falla

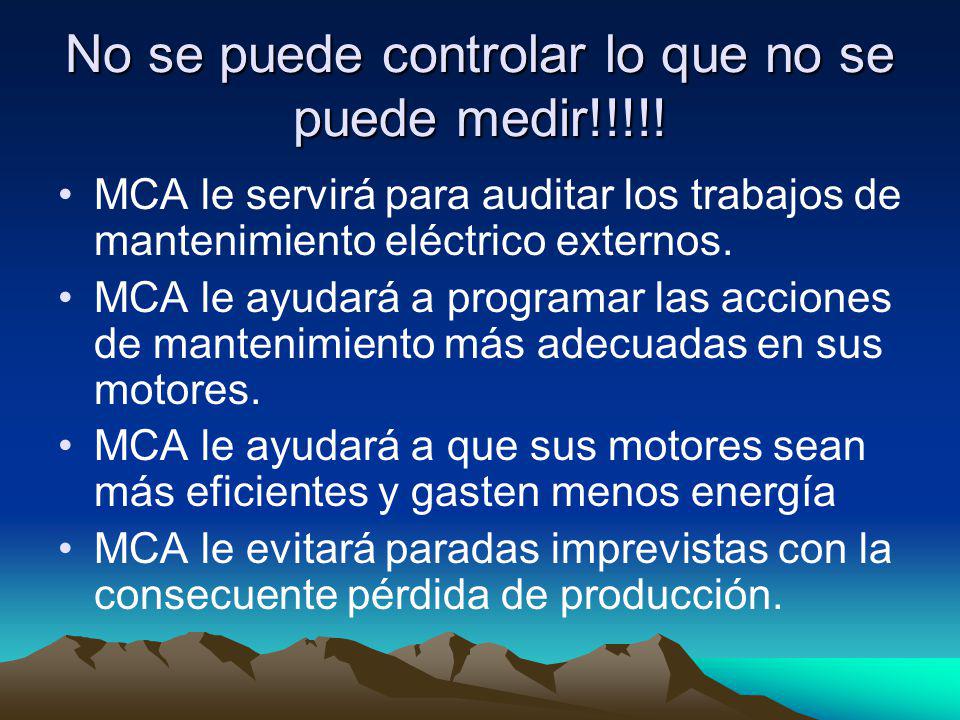

15 No se puede controlar lo que no se puede medir!!!!!
MCA le servirá para auditar los trabajos de mantenimiento eléctrico externos. MCA le ayudará a programar las acciones de mantenimiento más adecuadas en sus motores. MCA le ayudará a que sus motores sean más eficientes y gasten menos energía MCA le evitará paradas imprevistas con la consecuente pérdida de producción.

16 MCA ES SEGURO!!! El motor analizado es sometido a pequeños voltajes AC de forma controlada, esta prueba no es potencialmente destructiva, al contrario de otras técnicas como High Pot que pueden eventualmente colapsar un motor en regular estado.

17 Degradación acelerada del aislamiento al someter al equipo a la prueba de surge
Arc during fault detection using surge test. The separated insulation is the result of the arc (burned). The grey area on the copper is carbonized insulation.

18 Ya no trabaje reactivamente..
Es tiempo de utilizar MCA

19 Gracias
