1 DIVISIÓN DE INGENIERÍA CORRIENTE DE DESPLAZAMIENTO Fernando Romero Julia Patricia Domínguez Paulín. Fernando Romero Manzanares. Milton Garay CORRIENTE DE DESPLAZAMIENTO Fernando Romero Julia Patricia Domínguez Paulín. Fernando Romero Manzanares. Milton Garay

2 INTRODUCCIÓN. Corriente de desplazamiento también llamada corriente efectiva y corresponde al término de la segunda ley de Maxwell. Fue postulada en 1865 por James Clerk Maxwell cuando formulaba lo que ahora se denominan ecuaciones de Maxwell. Matemáticamente se define como el flujo del campo eléctrico a través de la superficie: Julia P. Domínguez Paulín 2

3 1o. Maxwell generalizo la ley de la corriente total y suponiendo que el campo eléctrico alternativo, lo mismo que la corriente eléctrica, es la fuente del campo magnético. La medida cuantitativa de la acción magnética del campo eléctrico alternativo es la corriente de desplazamiento. 3 Julia P. Domínguez Paulín CORRIENTE DE DEZPLAZAMIENTO.

4 Julia P. Domínguez Paulín 4 2o. La densidad de la corriente de desplazamiento constituye: Se denomina corriente de desplazamiento a través de una superficie arbitraria S, la magnitud física numéricamente igual al flujo del vector densidad de la corriente de desplazamiento a través de esta superficie:

5 donde es el flujo del vector desplazamiento eléctrico a través de la superficie S. Teniendo en cuenta las corrientes de desplazamiento, todas las corrientes de desplazamiento «pasan» por las zonas donde no hay conductores, por ejemplo, entre las armaduras de un condensador durante su carga o descarga. 5

6 En la Fig. se muestran los vectores j despl y las líneas de inducción de los campos magnéticos de las corrientes de desplazamiento durante la carga y la descarga de un condensador. 6

7 3 o. En cualquier dieléctrico el vector desplazamiento constituye: D = E + P e (en el SI) D = E + 4πP e (en el sistema CGS), donde P e es el vector polarización. La densidad de la corriente de desplazamiento en un dieléctrico es: 7 Julia P. Domínguez Paulín

8 En estas ultimas formulas, el primer termino (o respectivamente, ) se llama densidad de la corriente de desplazamiento en el vació, y el segundo,, es la densidad de la corriente de la polarización. Este segundo termino representa la densidad de la corriente debido al desplazamiento ordenado de las cargas en el dieléctrico, es decir, al desplazamiento de las cargas en las moléculas del dieléctrico neutro o el giro de los dipolos en los dieléctricos polares. La corriente de desplazamiento en el vacío y en los metales no produce calor de Joule; esto la distingue de las corrientes de conducción. La corriente de polarización esta relacionada con la perdida de energía en el dieléctrico durante el proceso de su polarización, y produce calor de Joule. 8 Julia P. Domínguez Paulín

9 4o. Maxwell añadió al segundo miembro de la ley de la corriente total en la forma (III o), la corriente de desplazamiento y escribió esta ley así: A esta ecuaciones le da el nombre de segunda ecuación Maxwell forma integral. Ella demuestra que la circulación del vector intensidad del campo magnético, siguiendo en contorno cerrado cualquiera L, es igual a la suma algebraica de las macro corrientes y de la corriente de desplazamiento a través de la superficie que se extiende sobre este contorno. 9 Julia P. Domínguez Paulín

10 5o. Valiéndose del teorema de Stokes del análisis vectorial: donde dS = n dS, y n es el vector unidad de la normal a la superficie elemental dS. Por lo tanto de la expresión de la corriente total, se puede escribir la segunda ecuación de Maxwell en forma diferencial: En estas ecuaciones, rot H tiene el mismo sentido que rot E 10 Julia P. Domínguez Paulín

11 6o. En ausencia de corrientes de conducción (j = 0), las ecuaciones primera y segunda de Maxwell tiene forma simétrica con una exactitud de hasta el signo del segundo miembro de las ecuaciones primera y segunda: De la comparación de las ecuaciones de Maxwell*) se sacan las siguientes conclusiones: a) Los campos eléctrico y magnético estas relacionadas entre si: la variación del campo eléctrico en función del tiempo hace que se produzca un campo magnético [siempre rotacional]). A su vez, un campo magnético alternativo es fuente de campo eléctrico rotacional. 11 Julia P. Domínguez Paulín

12 b) La diferencia de signos de los segundos miembros de las ecuaciones de Maxwell se halla en concordancia con la ley de conservación de la energía y la ley de Lenz. Si los signos fueran iguales, el incremento infinitesimal de uno de los campos acarrearía un aumento ilimitado de ambos, la disminución infinitesimal de uno de los campos conduciría a la completa desaparición de ambos. La diferencia indicada de signos de los segundos miembros de la ecuación de Maxwell es condición necesaria para la existencia de un campo electromagnético estable. 12 Julia P. Domínguez Paulín

13 Las diferencias de signos de los segundos miembros de las ecuaciones de Maxwell corresponden a que los sentidos de y H forman un sistema «helicoidal dextrógiros» y los sentidos de y E originan un sistema «helicoidal levógiros » 13 Julia P. Domínguez Paulín

14 CONCLUSIONES. LA CORRIENTE DE DESPLAZAMIENTO DE MAXWELL En el proceso de carga de un condensador, las superficies S1 y S2 están delimitadas por la misma curva C. La ley de Ampere dará resultados diferentes según tomemos S1 o S2 para calcular la intensidad encerrada por la curva. 14 Julia P. Domínguez Paulín

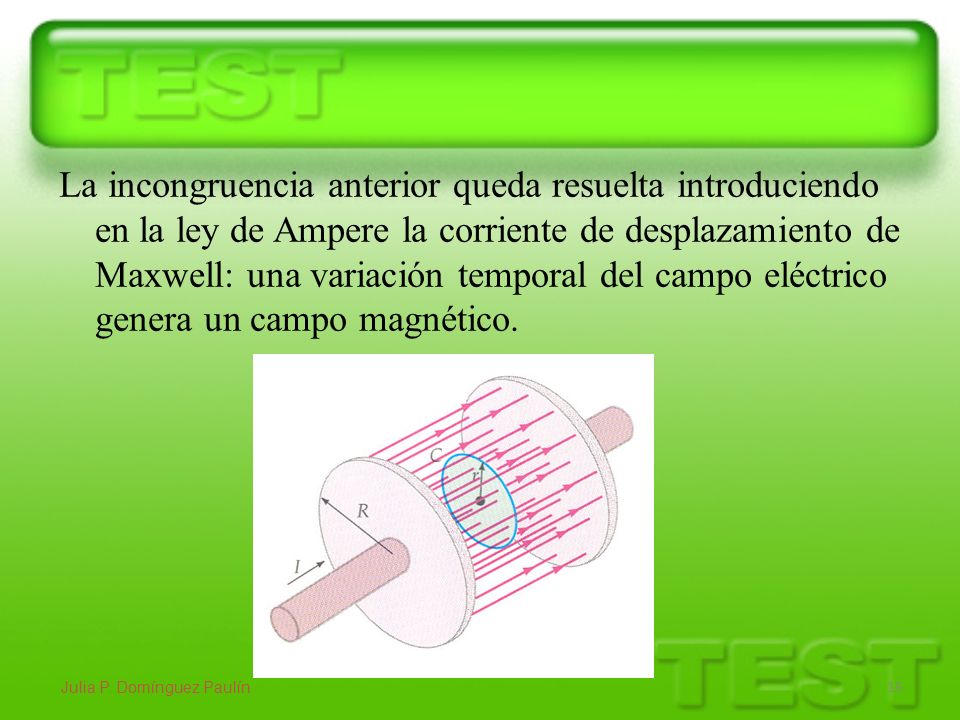

15 La incongruencia anterior queda resuelta introduciendo en la ley de Ampere la corriente de desplazamiento de Maxwell: una variación temporal del campo eléctrico genera un campo magnético. 15 Julia P. Domínguez Paulín

16 16 Julia P. Domínguez Paulín
