Externas HDD CD, DVD’s … Internas Registros Cachés BIOS RAM MEMORIAS.

Presentación del tema: "Externas HDD CD, DVD’s … Internas Registros Cachés BIOS RAM MEMORIAS."— Transcripción de la presentación:

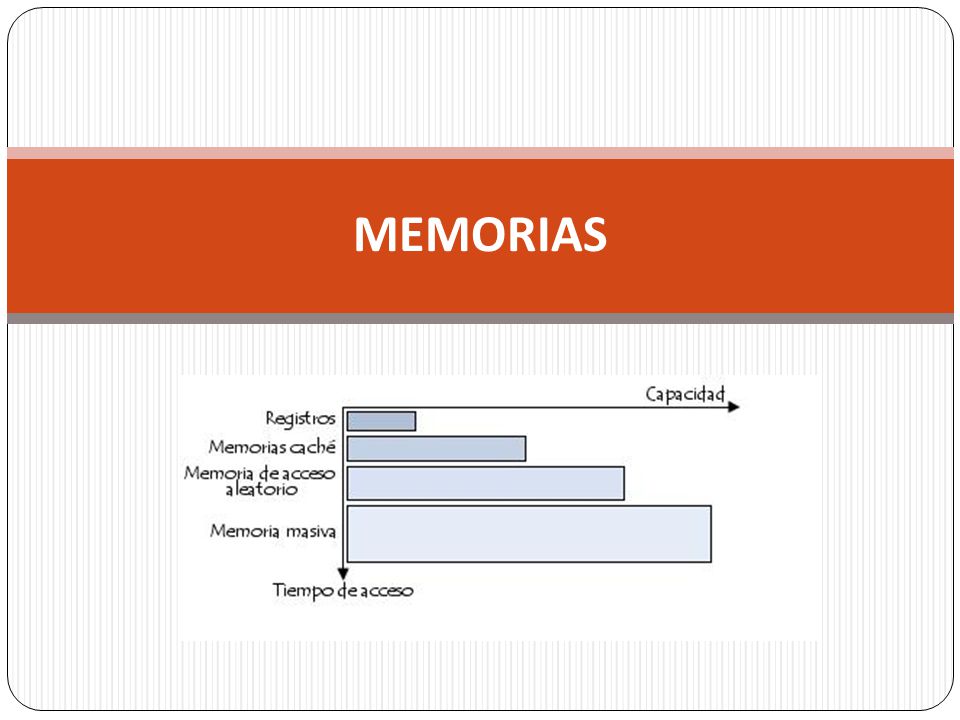

1 Externas HDD CD, DVD’s … Internas Registros Cachés BIOS RAM MEMORIAS

2

3 SRAM (Static Random Access Memory) DRAM (Static Random Access Memory) TIPOS

4 SIMM (Single In-line Memory Module DIMM (Dual In-line Memory Module) RIMM (RAMBUS In-line Memory Module) TIPOS

5 SIMM

6 DIMM

7 RIMM

8 Programas en ejecución- registros. Capacitador - carga. Estados lógico (‘1’, ‘0’) - refresco. Funcionamiento

9 Basada en tecnología SDRAM. Método SDR (Tasa simple de transferencia de datos) Doble de transferencia, a misma frecuencia. DDR-SDRAM

10 Velocidad doblemente superior a la DDR QDR(tasa cuádruple de transferencia de datos) DDR2-SDRAM

11 Sincronización de la memoria “2-3-3-2” Demora de CAS o latencia de CAS Tiempo de precarga de RAS Demora de RAS a CAS Tiempo activo de RAS Parámetros de RAM

12 Duros Blandos ERRORES

13 BIT DE PARIDAD Paridad parParidad impar Paso 1 El bit de paridad se fija en uno (se activa), si los bits de datos contienen un número par de unos. Por el contrario, si el número es impar, se desactiva. El bit de paridad se fija en uno si los bits de datos contienen un número impar de unos, y se desactiva si su número es par. Paso 2 Los 8 bits de datos y el de paridad se almacenan en DRAM. Los 8 bits de datos y el de paridad se almacenan en DRAM Paso 3Los datos son interceptados por el circuito de paridad antes de ser enviados al procesador. Si este circuito identifica un número impar de unos, los datos se consideran válidos. Se elimina el bit de paridad y se traspasan los bits de datos al procesador. Si el número de unos es par, el dato se considera erroneo y se genera un error de paridad. El proceso es análogo al de paridad par. La diferencia es que el dato se considera válido si el número de unos es par y erroneo en caso contrario.

14 -"Error Checking and Correction" -Bits de control -2,3,4 bits, error de paridad Módulos de memoria ECC

15 “Tener en cuenta que la verificación de errores (ECC o paridad) depende más del la placa- base (tipo de controlador de memoria utilizado) que de la memoria en sí. La memoria pone el almacenamiento, pero es el controlador el que decide como se utilizará. Generalmente para poder utilizar una memoria ECC es necesario un controlador que pueda utilizar esta tecnología.” “En los sistemas Windows es frecuente que los errores de memoria en los momentos de carga del Sistema generen mensajes de aviso indicando que algún fichero importante está corrompido o falta, y debe reinstalarse el Sistema. En estos casos es imprescindible realizar un chequeo exhaustivo de la memoria antes de realizar ningún cambio en el software” En cuanto a la verificación…
