1 Dibujo y diseño en ingeniería
Cecil Jensen Jay D. Helsel Dennis R. Short

2 Material para dibujo, archivo, almacenamiento y reproducción
Capítulo 3 Material para dibujo, archivo, almacenamiento y reproducción

3 Tamaños estándar de los planos para dibujo
Los planos para dibujo en pulgadas están basados en las dimensiones de los membretes comerciales

4 Formato para dibujo

5 Cuadro para el título Varían mucho y generalmente ya vienen impresos
Rara vez se le pide a los dibujantes que los hagan

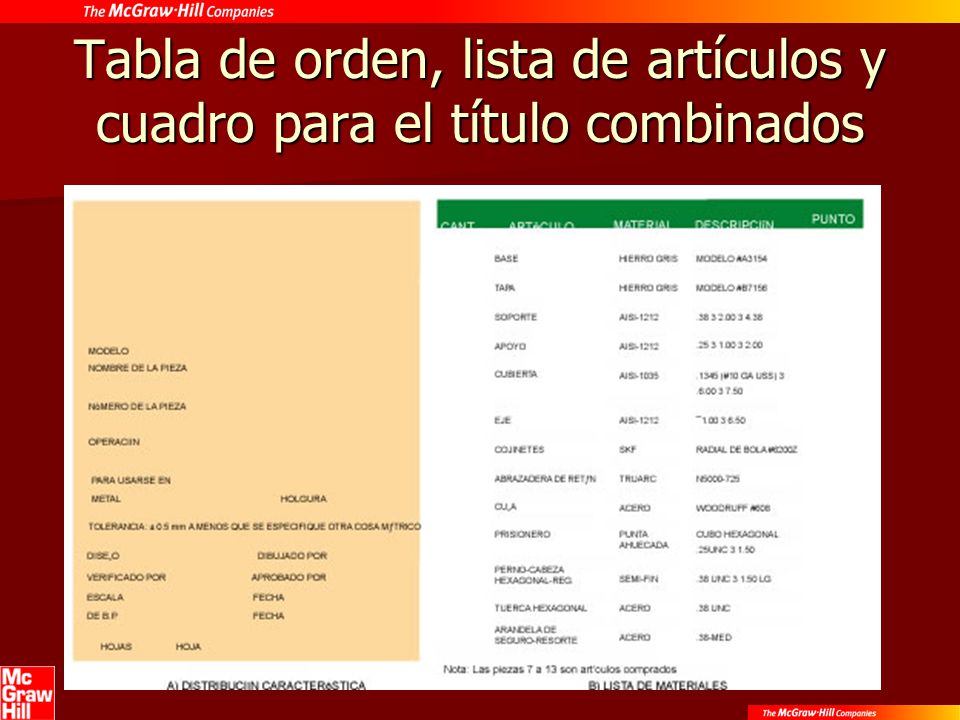

6 Tabla de orden, lista de artículos y cuadro para el título combinados

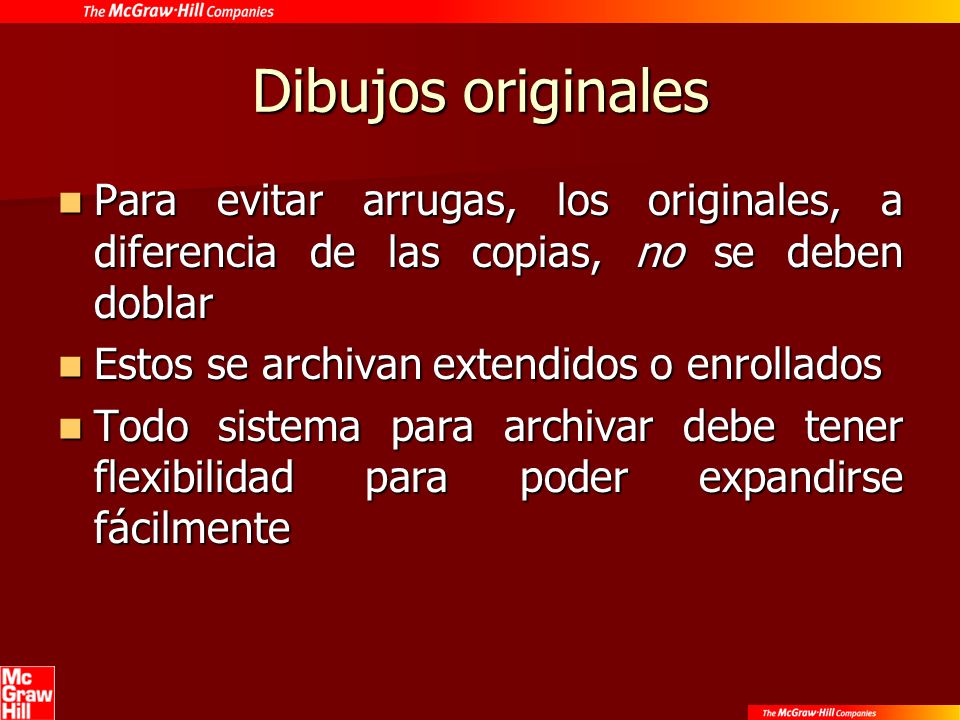

7 Dibujos originales Para evitar arrugas, los originales, a diferencia de las copias, no se deben doblar Estos se archivan extendidos o enrollados Todo sistema para archivar debe tener flexibilidad para poder expandirse fácilmente

8 Sistemas de archivo en microfilmes
Parece lógico que reducir los dibujos a pequeñas imágenes sobre una película los hará más difíciles de localizar

9 Formas de la película Una manera de clasificar los microfilmes es de acuerdo con su forma física

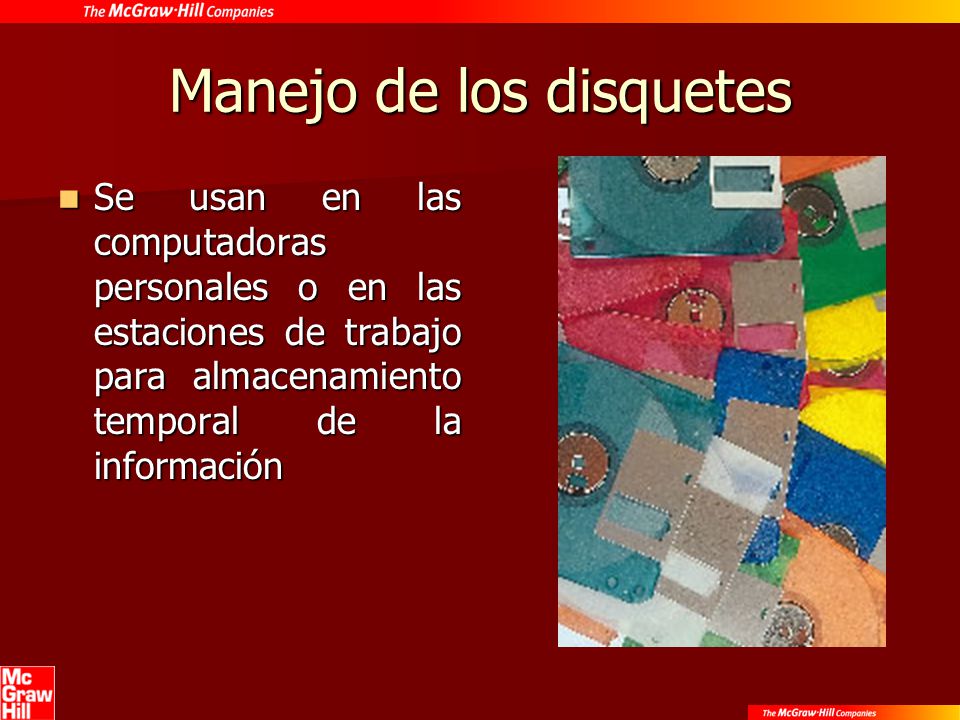

10 Manejo de los disquetes
Se usan en las computadoras personales o en las estaciones de trabajo para almacenamiento temporal de la información

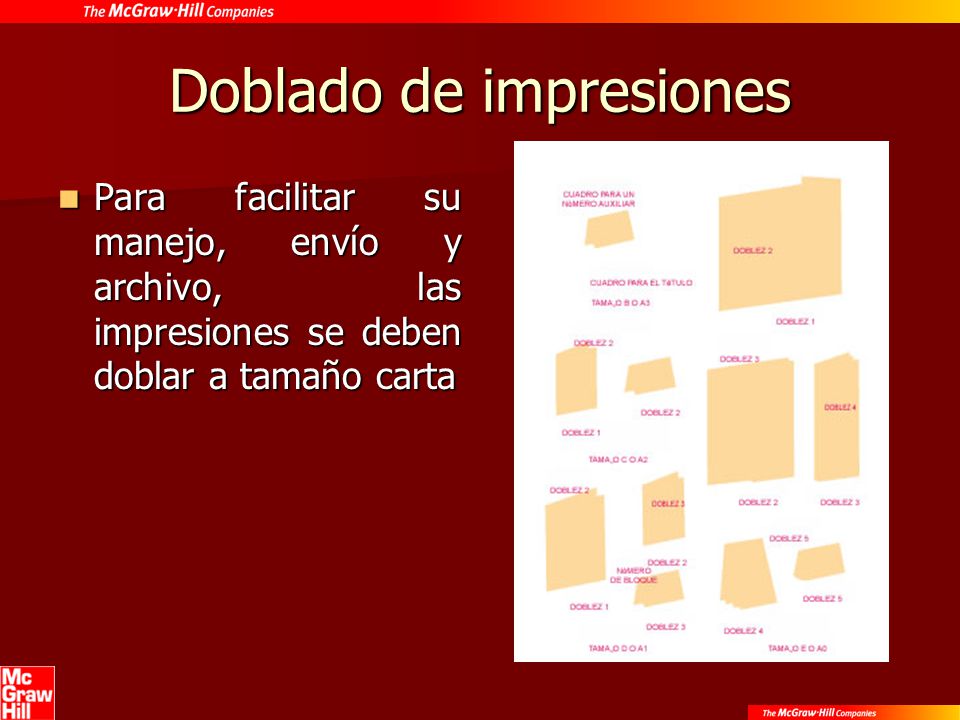

11 Doblado de impresiones
Para facilitar su manejo, envío y archivo, las impresiones se deben doblar a tamaño carta

12 Las reproducciones de dibujos son usadas con frecuencia en presentaciones de diseños nuevos

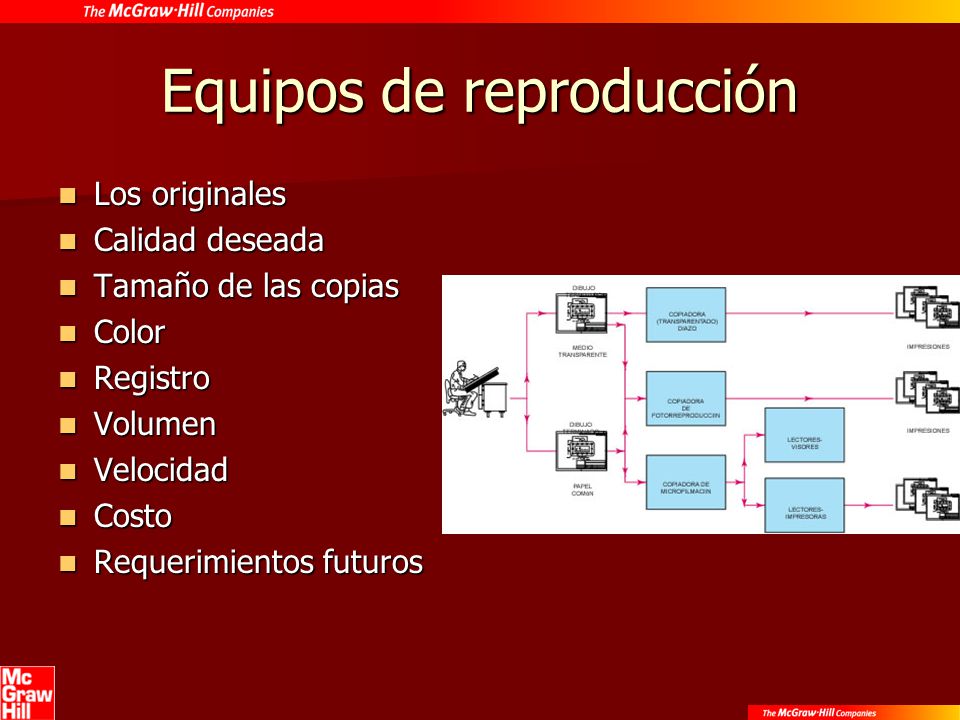

13 Equipos de reproducción
Los originales Calidad deseada Tamaño de las copias Color Registro Volumen Velocidad Costo Requerimientos futuros

14 Diagramas de flujo para dibujos hechos con CAD

15 Proceso diazo (transparentado)
El papel o la película cubierta con una sal de diazonio fotosensible, se expone a la luz que pasa a través del dibujo original

16 Fotorreproducción Se ha vuelto muy popular debido a que no es necesario usar originales transparentes/translúcidos

17 Impresora/plotters digitales en papel común
Uno de los métodos más recientes y versátiles para producir dibujos de ingeniería es imprimir y copiar directamente desde CAD

18 Equipo para microfilmación
El equipo para microfilmación comprende lectores y visualizaciones y lecto-impresoras Lectores y visualizadores Lector-impresora
