D-STAR Diseño de Hardware (Digital Smart Technology for Amateur Radio)

Presentación del tema: "D-STAR Diseño de Hardware (Digital Smart Technology for Amateur Radio)"— Transcripción de la presentación:

1 D-STAR Diseño de Hardware (Digital Smart Technology for Amateur Radio)
Antonio Navarro - ea3cno 9 Nov 2007 Antonio Navarro EA3CNO

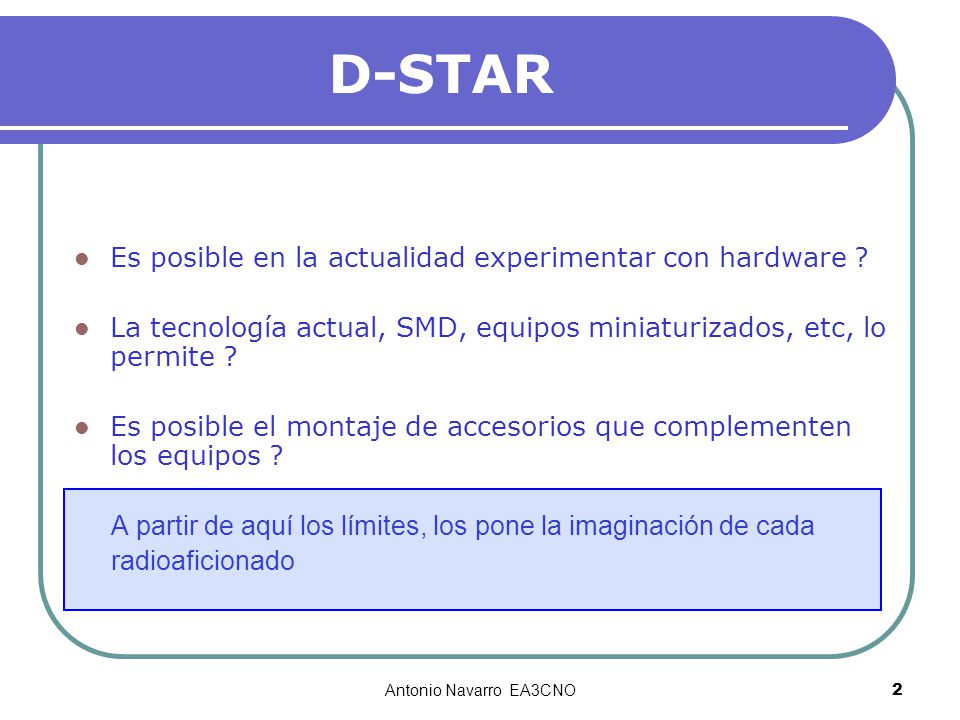

2 D-STAR Es posible en la actualidad experimentar con hardware ?
La tecnología actual, SMD, equipos miniaturizados, etc, lo permite ? Es posible el montaje de accesorios que complementen los equipos ? A partir de aquí los límites, los pone la imaginación de cada radioaficionado Antonio Navarro EA3CNO

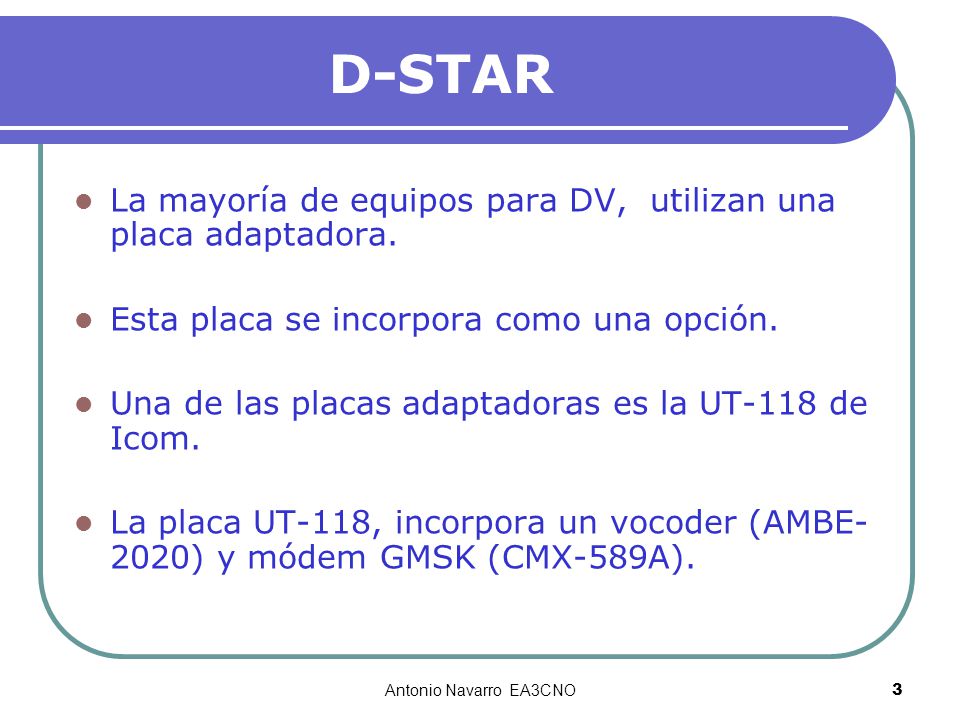

3 D-STAR La mayoría de equipos para DV, utilizan una placa adaptadora.
Esta placa se incorpora como una opción. Una de las placas adaptadoras es la UT-118 de Icom. La placa UT-118, incorpora un vocoder (AMBE-2020) y módem GMSK (CMX-589A). Antonio Navarro EA3CNO

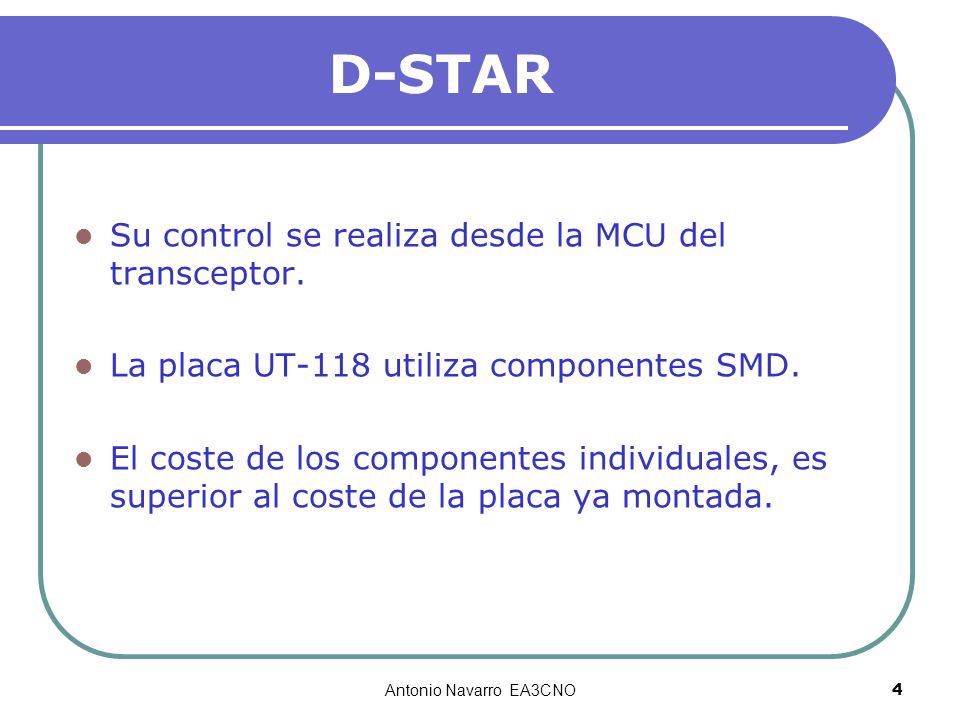

4 D-STAR Su control se realiza desde la MCU del transceptor.
La placa UT-118 utiliza componentes SMD. El coste de los componentes individuales, es superior al coste de la placa ya montada. Antonio Navarro EA3CNO

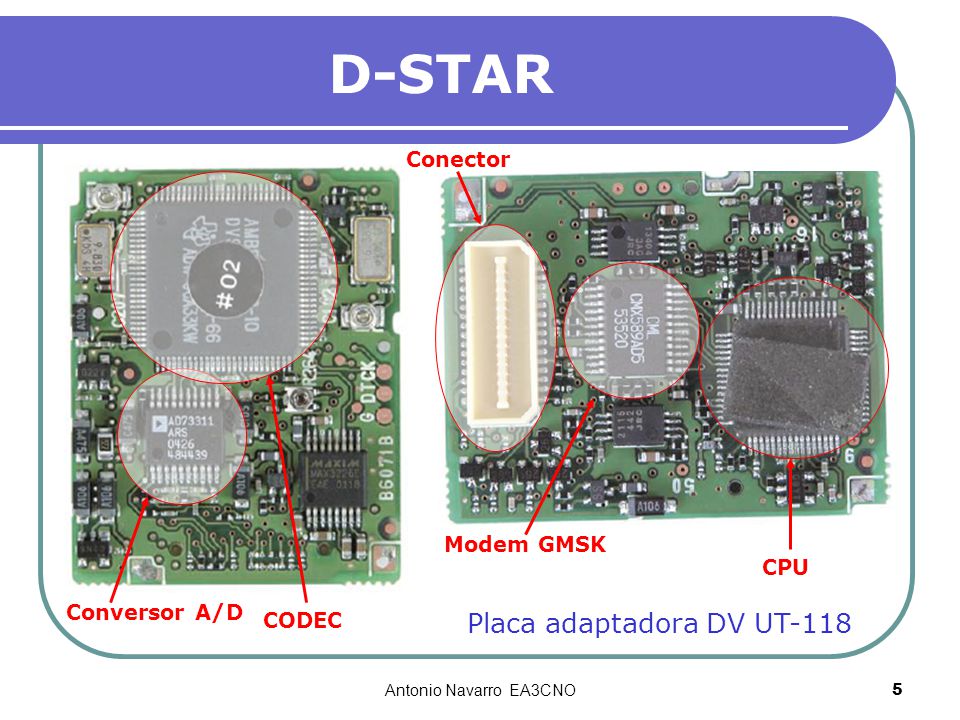

5 D-STAR Placa adaptadora DV UT-118 Conector Modem GMSK CPU
Conversor A/D CODEC Placa adaptadora DV UT-118 Antonio Navarro EA3CNO

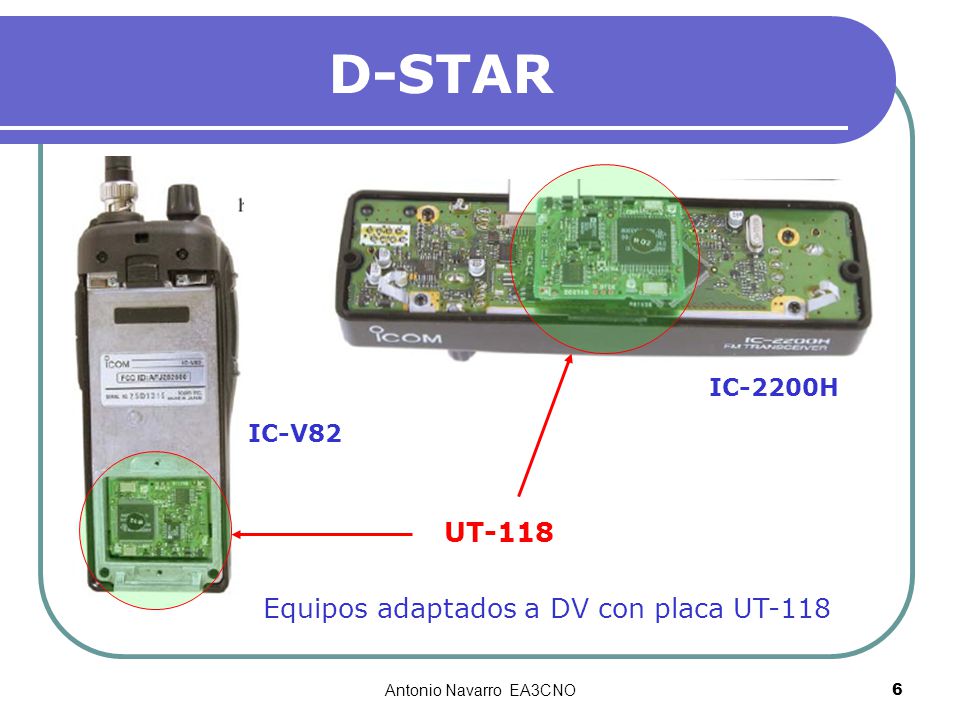

6 D-STAR UT-118 Equipos adaptados a DV con placa UT-118 IC-2200H IC-V82
Antonio Navarro EA3CNO

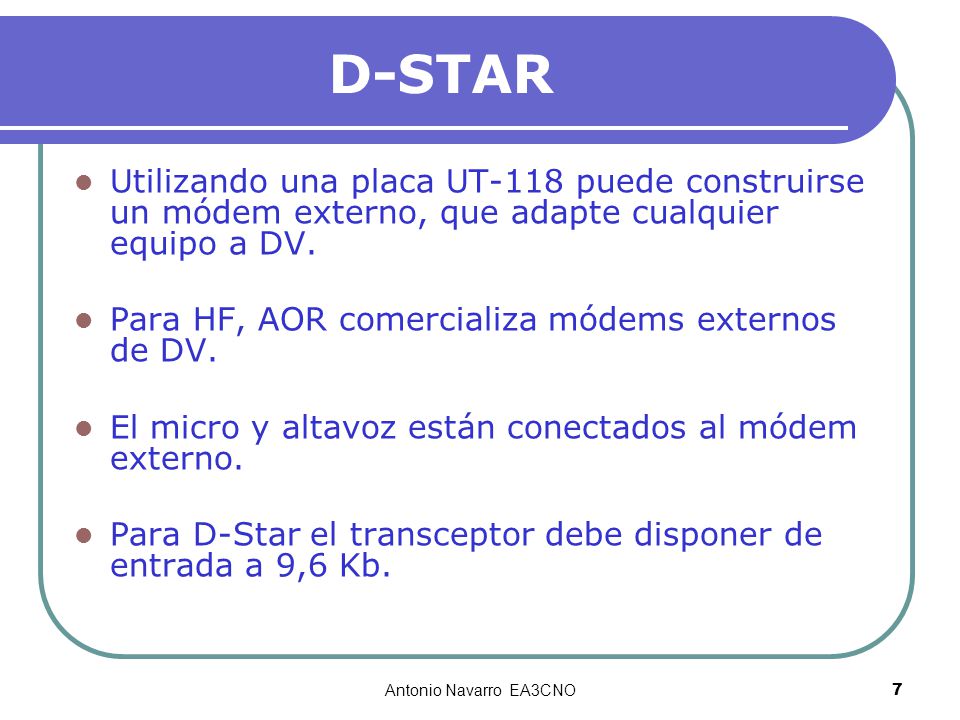

7 D-STAR Utilizando una placa UT-118 puede construirse un módem externo, que adapte cualquier equipo a DV. Para HF, AOR comercializa módems externos de DV. El micro y altavoz están conectados al módem externo. Para D-Star el transceptor debe disponer de entrada a 9,6 Kb. Antonio Navarro EA3CNO

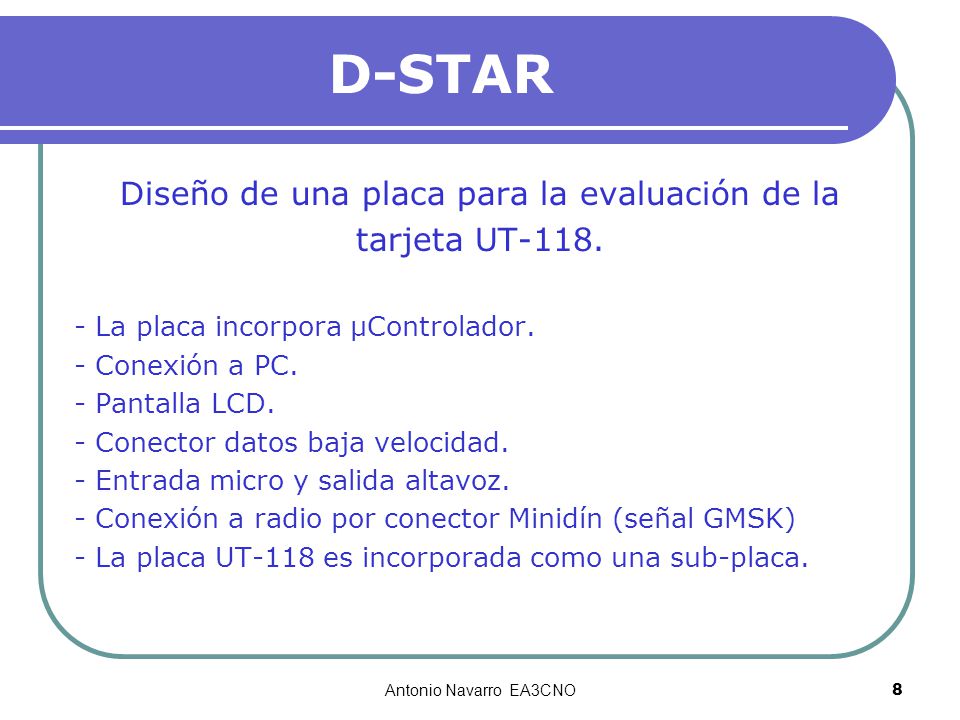

8 Diseño de una placa para la evaluación de la
D-STAR Diseño de una placa para la evaluación de la tarjeta UT-118. - La placa incorpora μControlador. - Conexión a PC. - Pantalla LCD. - Conector datos baja velocidad. - Entrada micro y salida altavoz. - Conexión a radio por conector Minidín (señal GMSK) - La placa UT-118 es incorporada como una sub-placa. Antonio Navarro EA3CNO

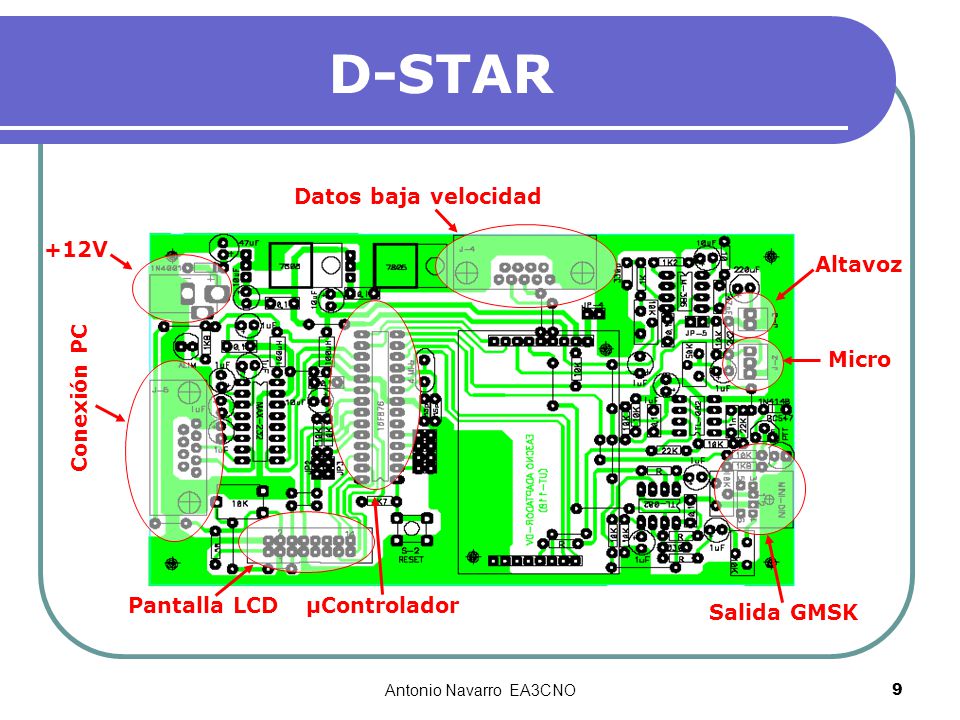

9 D-STAR Datos baja velocidad +12V Altavoz Conexión PC Micro
Pantalla LCD μControlador Salida GMSK Antonio Navarro EA3CNO

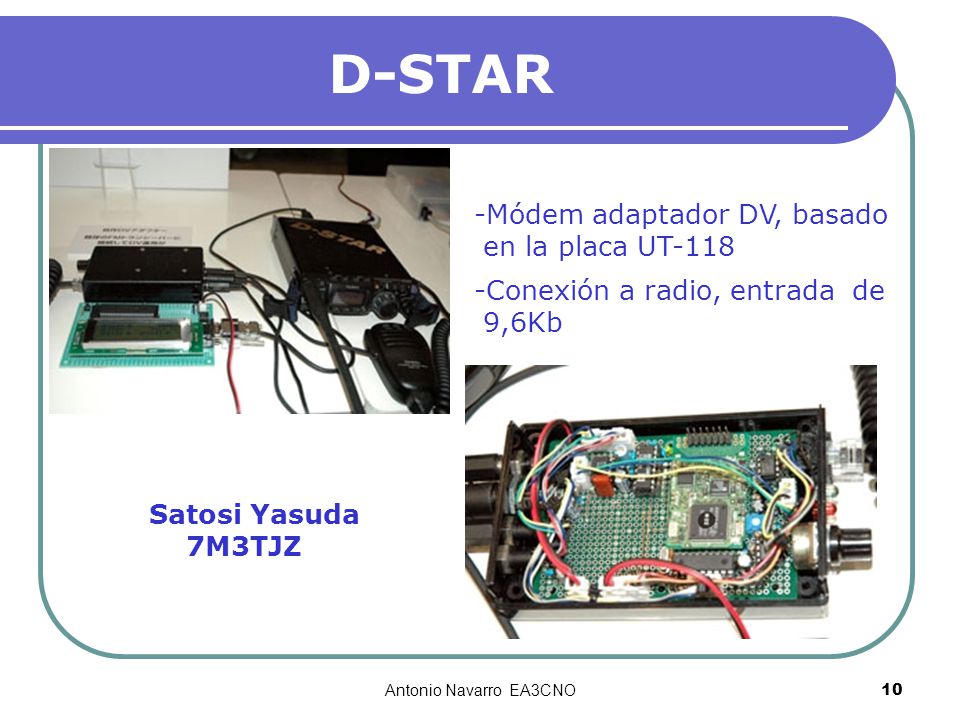

10 D-STAR Módem adaptador DV, basado en la placa UT-118
Conexión a radio, entrada de 9,6Kb Satosi Yasuda 7M3TJZ Antonio Navarro EA3CNO

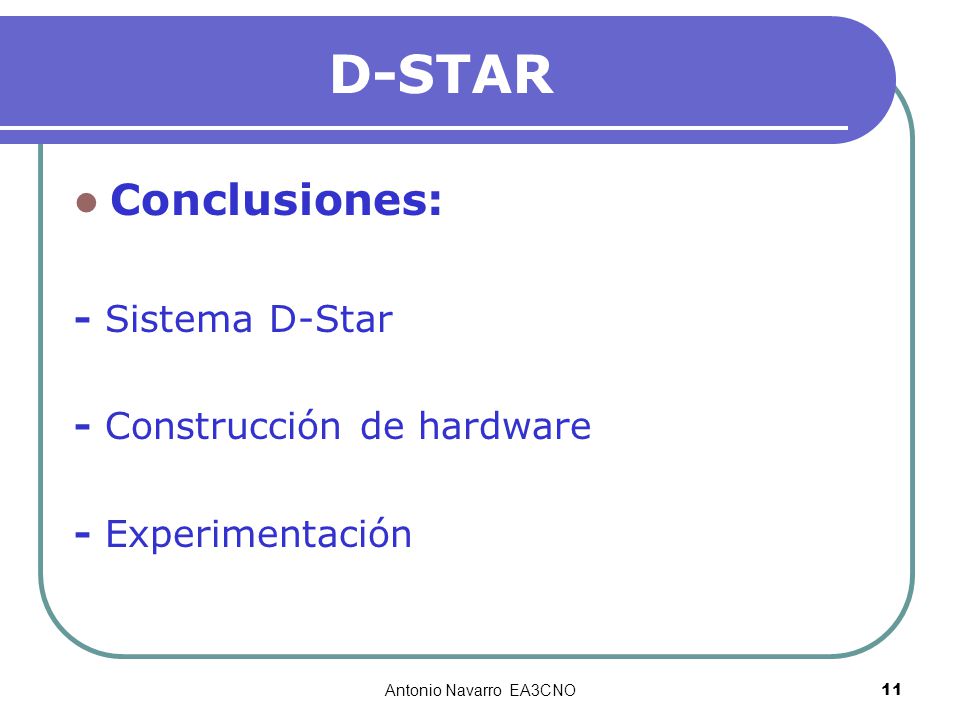

11 D-STAR Conclusiones: - Sistema D-Star - Construcción de hardware
- Experimentación Antonio Navarro EA3CNO

12 Muchas gracias por vuestra atención
D-STAR La transmisión digital, es un nuevo terreno de juego para los aficionados a las comunicaciones de voz y datos, tanto en HF como en V-UHF. Muchas gracias por vuestra atención Antonio Navarro EA3CNO
