FACTORES QUE AFECTAN A LA DISTRIBUCION EN PLANTA Ing. Alvaro Junior Caicedo Rolón.

Presentaciones similares


Presentación del tema: "FACTORES QUE AFECTAN A LA DISTRIBUCION EN PLANTA Ing. Alvaro Junior Caicedo Rolón."— Transcripción de la presentación:

1 FACTORES QUE AFECTAN A LA DISTRIBUCION EN PLANTA Ing. Alvaro Junior Caicedo Rolón

2 FACTOR MATERIAL Incluye los siguientes elementos: Materias primas Insumos Productos en proceso Productos terminados Empaques y embalajes Reprocesos Desperdicios, desechos

3 CONSIDERACIONES QUE AFECTAN EL MATERIAL 1.ESPECIFICACIONES DEL PRODUCTO (Diseño) Composición (materiales, partes)Composición (materiales, partes) Propiedades mecánicas (abrasión, compresión, tensión, resistencia)Propiedades mecánicas (abrasión, compresión, tensión, resistencia) Propiedades microbiológicas, organolépticasPropiedades microbiológicas, organolépticas Diseño del producto basado en simplicidadDiseño del producto basado en simplicidad 2. CARACTERISTICAS FISICAS Y QUIMICAS Propiedades físicas (tamaño, forma y volumen, peso, dureza, densidad, humedad)Propiedades físicas (tamaño, forma y volumen, peso, dureza, densidad, humedad) Características especiales (material delicado, quebradizo, frágil, inflamable, volátiles, explosivos)Características especiales (material delicado, quebradizo, frágil, inflamable, volátiles, explosivos) Propiedades químicas (concentración)Propiedades químicas (concentración)

4 CONSIDERACIONES QUE AFECTAN EL MATERIAL 3. CANTIDAD Y VARIEDAD DE PRODUCTOS O MATERIALES Diversidad de modelosDiversidad de modelos Altos o bajos volúmenes de producciónAltos o bajos volúmenes de producción 4.MATERIALES, COMPONENTES Y SECUENCIA DE OPERACIONES Diagramas de flujo de procesosDiagramas de flujo de procesos Diagramas de operacionesDiagramas de operaciones

5 FACTOR MAQUINARIA Incluye los siguientes elementos: Máquinas y herramientas de producción Equipos de proceso Moldes, patrones, formatos Instrumentos de medición Repuestos Utensilios para producción

6 1.METODO DE PRODUCCION Determina la maquinaria y equipo a usarDetermina la maquinaria y equipo a usar 2. MAQUINARIA Y EQUIPO Tipo y cantidadTipo y cantidad Costo, calidad de Pn, garantía, capacidad de Pn, espacio requeridoCosto, calidad de Pn, garantía, capacidad de Pn, espacio requerido 3. EQUIPOS COMPLEMENTARIOS (operaciones de ensamble) 4. UTILIZACION DE LA MAQUINARIA Distribución por proceso Distribución por producto Distribución por posición fija 5. REQUERIMIENTOS RELATIVOS A LA MAQUINARIA Dimensiones de la maquinaria (L,a,h)Dimensiones de la maquinaria (L,a,h) PesoPeso Requerimientos del proceso (ventilación, extracción, filtros)Requerimientos del proceso (ventilación, extracción, filtros) CONSIDERACIONES

7 FACTOR MANO DE OBRA Incluye los siguientes elementos: Mano de obra directa Mano de obra indirecta

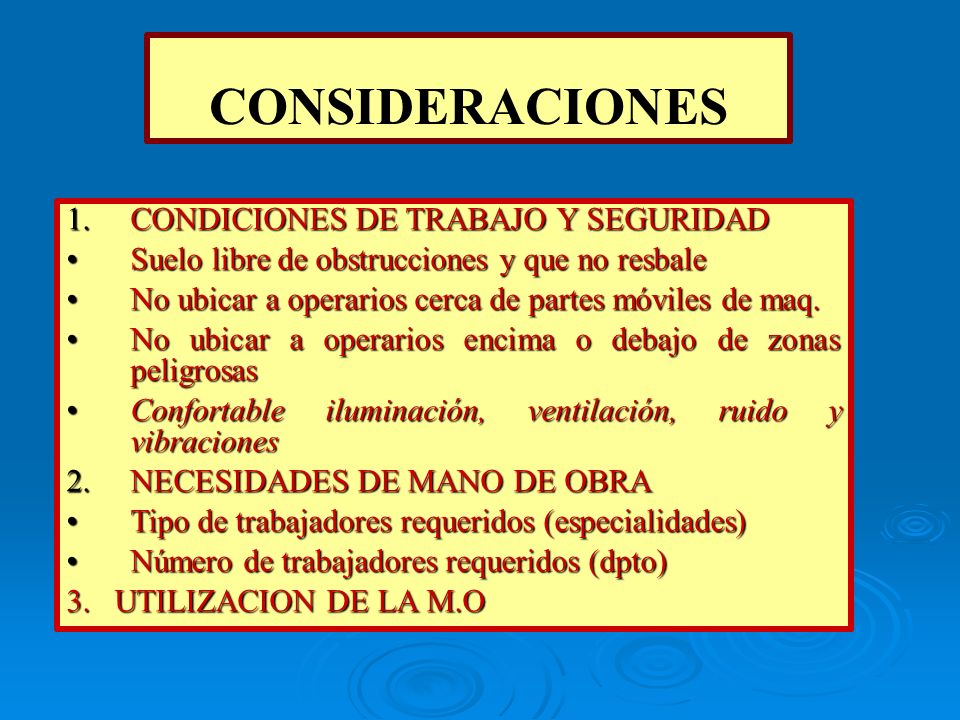

8 CONSIDERACIONES 1.CONDICIONES DE TRABAJO Y SEGURIDAD Suelo libre de obstrucciones y que no resbaleSuelo libre de obstrucciones y que no resbale No ubicar a operarios cerca de partes móviles de maq.No ubicar a operarios cerca de partes móviles de maq. No ubicar a operarios encima o debajo de zonas peligrosasNo ubicar a operarios encima o debajo de zonas peligrosas Confortable iluminación, ventilación, ruido y vibracionesConfortable iluminación, ventilación, ruido y vibraciones 2.NECESIDADES DE MANO DE OBRA Tipo de trabajadores requeridos (especialidades)Tipo de trabajadores requeridos (especialidades) Número de trabajadores requeridos (dpto)Número de trabajadores requeridos (dpto) 3. UTILIZACION DE LA M.O

9 FACTOR ESPERA (ALMACENAMIENTO) Incluye los siguientes elementos: Area de recepción de material entrante Almacenamiento de materia prima, producto en proceso y prod. Terminado Almacenamiento de suministros, empaques Almacenamiento de herramientas y equipos CONSIDERACIONES 1.METODO DE ALMACENAJE 2. EQUIPOS PARA ALMACENAJE

10 TECNICAS DE ALMACENAMIENTO DE MATERIALES 1. CARGA UNITARIA O UNIDAD DE CARGA 1. CARGA UNITARIA O UNIDAD DE CARGA Es un conjunto de carga contenido en un recipiente que forma un todo único en cuanto a la manipulación, almacenamiento y transporte Es un conjunto de carga contenido en un recipiente que forma un todo único en cuanto a la manipulación, almacenamiento y transporte a. Plataformas, estibas o pallets a. Plataformas, estibas o pallets Medidas convencionales (1.2m * 1 m) - (1,2 m * 0,8 m) Medidas convencionales (1.2m * 1 m) - (1,2 m * 0,8 m)

11 Clases de estibas Clases de estibas De dos entradas De dos entradas De cuatro entradas De cuatro entradas De una sola cara De una sola cara De dos caras De dos caras Materiales Materiales

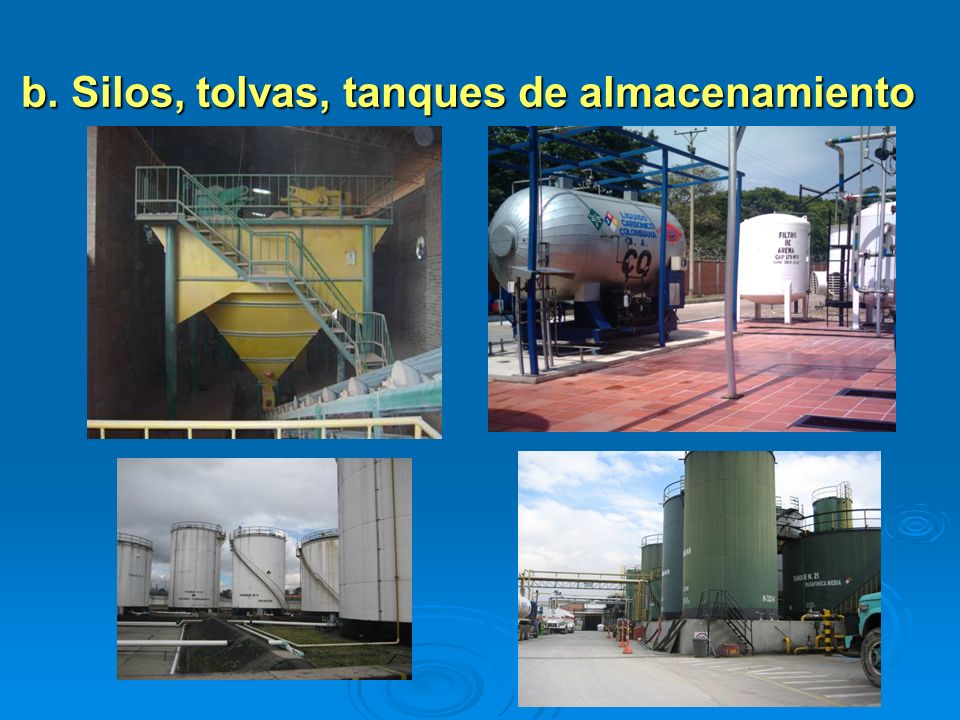

12 b. Silos, tolvas, tanques de almacenamiento

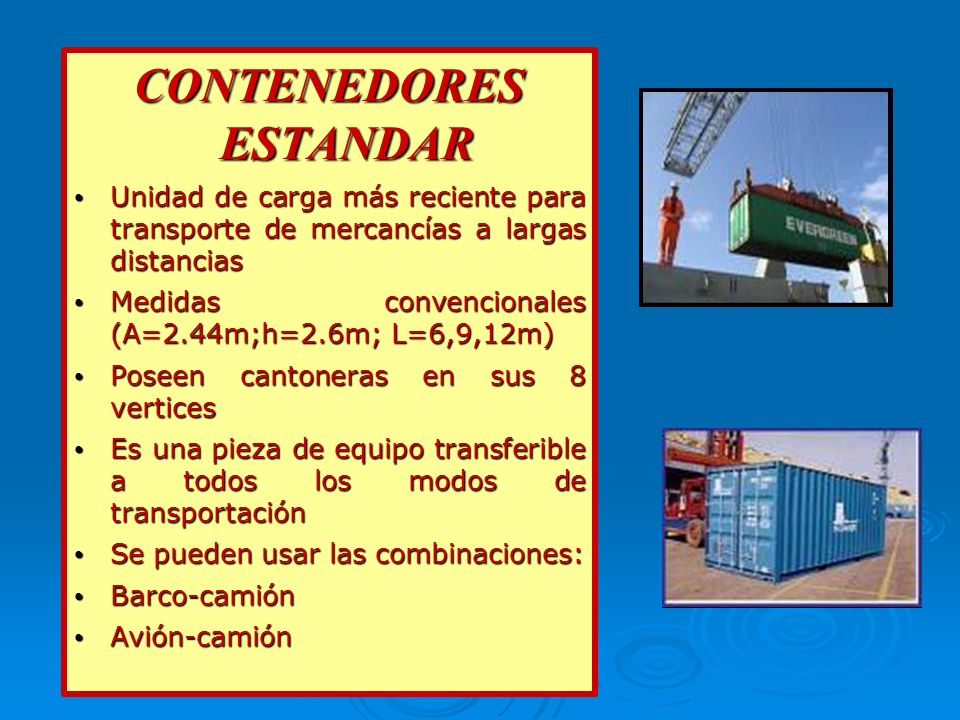

13 CONTENEDORES ESTANDAR Unidad de carga más reciente para transporte de mercancías a largas distancias Unidad de carga más reciente para transporte de mercancías a largas distancias Medidas convencionales (A=2.44m;h=2.6m; L=6,9,12m) Medidas convencionales (A=2.44m;h=2.6m; L=6,9,12m) Poseen cantoneras en sus 8 vertices Poseen cantoneras en sus 8 vertices Es una pieza de equipo transferible a todos los modos de transportación Es una pieza de equipo transferible a todos los modos de transportación Se pueden usar las combinaciones: Se pueden usar las combinaciones: Barco-camión Barco-camión Avión-camión Avión-camión

14 2. CAJAS O CAJONES Es la técnica de almacenamiento ideal para materiales de pequeñas dimensiones Es la técnica de almacenamiento ideal para materiales de pequeñas dimensiones Estandarizados (submúltiplos de estibas) Estandarizados (submúltiplos de estibas) Materiales (plástico, cartón, madera Materiales (plástico, cartón, madera

15 3. ESTANTERIAS O ANAQUELES Es una técnica de almacenamiento para materiales de diversos tamaños y para el tamaño de cajas y cajones estandarizados Es una técnica de almacenamiento para materiales de diversos tamaños y para el tamaño de cajas y cajones estandarizados Materiales (metálicos, madera) Materiales (metálicos, madera) Identificación de partes almacenadas Identificación de partes almacenadas Altura generalmente (6-7.5 m) Altura generalmente (6-7.5 m) Estanteria inclinada Estanteria inclinada VENTAJAS DESVENTAJAS Puede causar subutilización. Puede causar subutilización. Requiere equipos para la altura. Requiere equipos para la altura. Amplia gama de componentes. Amplia gama de componentes. Apilación fácil. Apilación fácil. Fácil acceso. Fácil acceso. Sistema fijo de local. almacén Sistema fijo de local. almacén.

16 TIPOS DE ESTANTES DE UNA SOLA PROFUNDIDAD DE UNA SOLA PROFUNDIDAD

17 DE DOBLE PROFUNDIDAD

18 ACCESO EN UN SOLO SENTIDO ACCESO EN AMBOS SENTIDOS

19 4. COLUMNAS Se utilizan para almacenar piezas largas y estrechas Se utilizan para almacenar piezas largas y estrechas

20 5. APILAMIENTO Consiste en apilar las cajas o plataformas unas sobre otras, con el objeto de aprovechar al máximo el espacio vertical. Ej: cilindros Consiste en apilar las cajas o plataformas unas sobre otras, con el objeto de aprovechar al máximo el espacio vertical. Ej: cilindros

21 ALMACENAMIENTO EN PISO (ARRUMES) VENTAJASDESVENTAJAS Daños al producto. Daños al producto. Difícil rotación del producto. Difícil rotación del producto. Riesgo de accidente Riesgo de accidente Buena utilización del volumen. Buena utilización del volumen. Emplea equipo sencillo Emplea equipo sencillo Se puede mover el material fácilmente usando estibas Se puede mover el material fácilmente usando estibas

22 Tiene que ver con el movimiento de los mismo desde la recepción, proceso de fabricación hasta el embarque. Tiene que ver con el movimiento de los mismo desde la recepción, proceso de fabricación hasta el embarque. FACTOR MOVIMIENTO (MANEJO DE MATERIALES)

23 CONSIDERACIONES - PRINCIPIOS DE MANEJO DE MATERIALES Ordenar la secuencia de operaciones y la distribución del equipo de modo que se optimice el flujo de materiales Ordenar la secuencia de operaciones y la distribución del equipo de modo que se optimice el flujo de materiales Emplear la gravedad para mover el material Emplear la gravedad para mover el material Incrementar la cantidad, tamaño y peso de la carga manejada Incrementar la cantidad, tamaño y peso de la carga manejada Emplear equipo de manejo mecanizado o automatizado Emplear equipo de manejo mecanizado o automatizado Justificar inversiones en rendimiento Justificar inversiones en rendimiento Mover los pesos más grandes en las distancias más cortas Mover los pesos más grandes en las distancias más cortas Tener programa de mantenimiento de los equipos Tener programa de mantenimiento de los equipos

24 EQUIPO UTILIZADO PARA EL MANEJO DE MATERIALES EQUIPO MOVIL 1.Carretillas y carros a mano Es el mejor equipo auxiliar para manejo de materiales, su sencillez permite que se adapte fácilmente en aplicaciones de un solo uso.

25 EQUIPO UTILIZADO PARA EL MANEJO DE MATERIALES A. CARRETILLAS CON DOS RUEDAS se utiliza para mover cargas pequeñas sobre pisos lisos con movimientos no repetitivos y en distancias cortas.

26 B. CARROS PARA FÁBRICAS Son plataformas o contenedores con ruedas, que se mueve gracias al operario o a un tractor que puede conectarse Las ruedas pueden ser fijas o con dirección

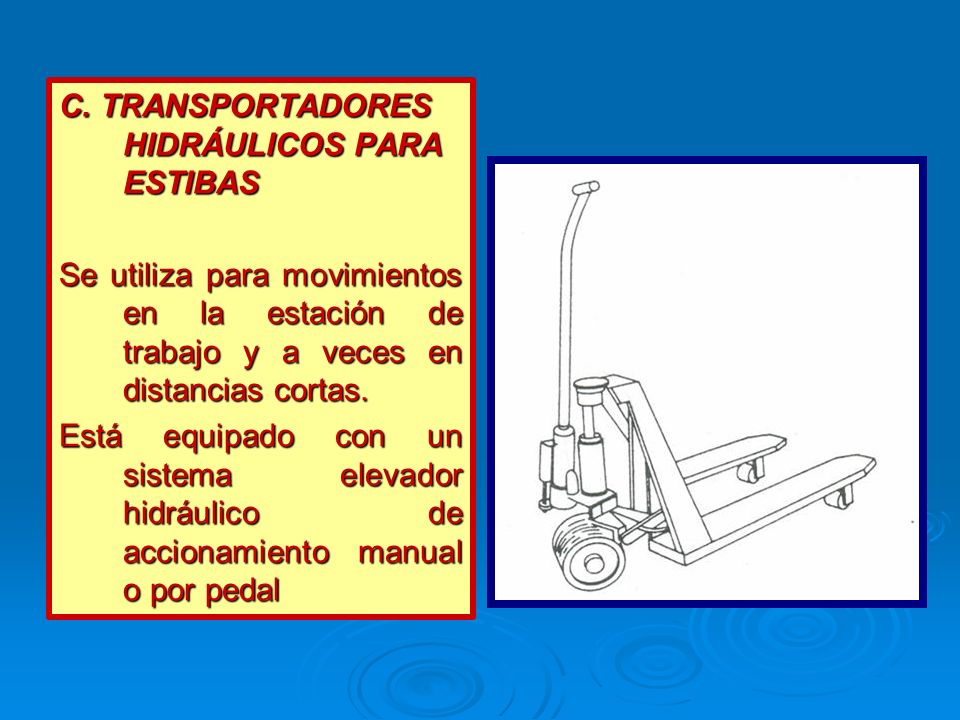

27 C. TRANSPORTADORES HIDRÁULICOS PARA ESTIBAS Se utiliza para movimientos en la estación de trabajo y a veces en distancias cortas. Está equipado con un sistema elevador hidráulico de accionamiento manual o por pedal

28 2. MONTACARGAS MOTORIZADOS Se caracteriza por su versatilidad Se caracteriza por su versatilidad Variedad de aplicaciones Variedad de aplicaciones Antieconómico en recorridos >90 m Antieconómico en recorridos >90 m Vel. Max km/h Vel. Max km/h Motores de combustión o eléctricos Motores de combustión o eléctricos

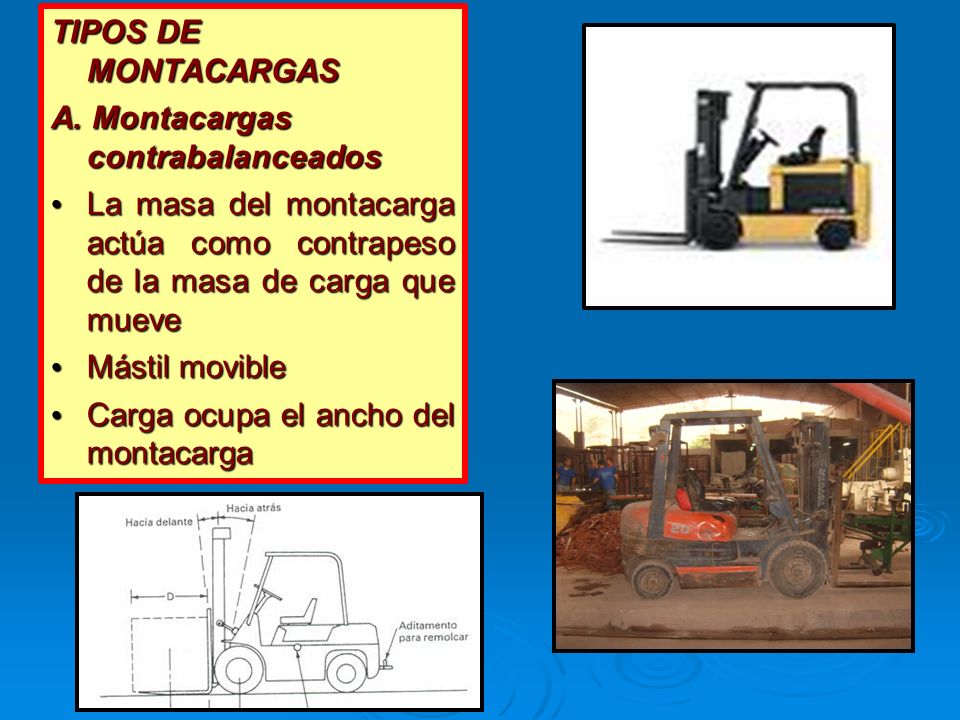

29 TIPOS DE MONTACARGAS A. Montacargas contrabalanceados La masa del montacarga actúa como contrapeso de la masa de carga que mueve La masa del montacarga actúa como contrapeso de la masa de carga que mueve Mástil movible Mástil movible Carga ocupa el ancho del montacarga Carga ocupa el ancho del montacarga

30 B. MONTACARGAS DE CABALLETE Se caracteriza por tener ruedas en el centro o adelante de la carga Se caracteriza por tener ruedas en el centro o adelante de la carga Mayor estabilidad Mayor estabilidad Carga liviana Carga liviana

31 C. MONTACARGAS DE CARGA LATERAL C. MONTACARGAS DE CARGA LATERAL Es una combinación de montacarga de caballete y para pasillos estrechos Es una combinación de montacarga de caballete y para pasillos estrechos Cargas largas y estrechas Cargas largas y estrechas

32 D. MONTACARGAS CON CONDUCTOR DE PIE D. MONTACARGAS CON CONDUCTOR DE PIE El conductor camina junto con el vehículo y dirige su funcionamiento por medio de una unidad de control El conductor camina junto con el vehículo y dirige su funcionamiento por medio de una unidad de control Cargas livianas y distancias cortas Cargas livianas y distancias cortas

33 TRANSPORTADORES PARA TROLES TIPO CARRO TRANSPORTADORES PARA TROLES TIPO CARRO Emplean una cadena sin fin para halar una serie de carros pequeños Emplean una cadena sin fin para halar una serie de carros pequeños se usan en líneas de montaje se usan en líneas de montaje

34 EQUIPO DE TRAYECTORIA FIJA TRANSPORTADORES TRANSPORTADORES Son dispositivos que funcionan por gravedad o por motor; y se usan para mover cargas uniformes de manera contínua Son dispositivos que funcionan por gravedad o por motor; y se usan para mover cargas uniformes de manera contínua

35 A. TOBOGANES A. TOBOGANES Aprovechan la gravedad Clases: espiral y rectos B. TRANSPORTADORES DE RUEDAS Y RODILLOS Dependen de la gravedad ó de la potencia de un motor para operar Generalmente se mueven en sentido horizontal, en ocasiones inclinados No se recomienda en paquetes

36 C. TRANSPORTADORES DE BANDA BANDA DE CAUCHO BANDA DE CAUCHO EJ: EJ: BANDA METALICA BANDA METALICA

37 D. TRANSPORTADORES DE SUPERFICIE CON CADENA TRANSPORTADORES DE BARRAS DE EMPUJE TRANSPORTADORES DE BARRAS DE EMPUJE Se usan para subir cargas en pendientes pronunciadas (hasta 45°) Se usan para subir cargas en pendientes pronunciadas (hasta 45°) Transporta entre varios niveles Transporta entre varios niveles Transmisión de cadena Transmisión de cadena Metálico Metálico

38 TRANSPORTADORES DE TABLILLAS TRANSPORTADORES DE TABLILLAS Las tablillas son de madera o de metal Las tablillas son de madera o de metal Se utilizan como mesas móviles de trabajo y transporta cargas unitarias Se utilizan como mesas móviles de trabajo y transporta cargas unitarias

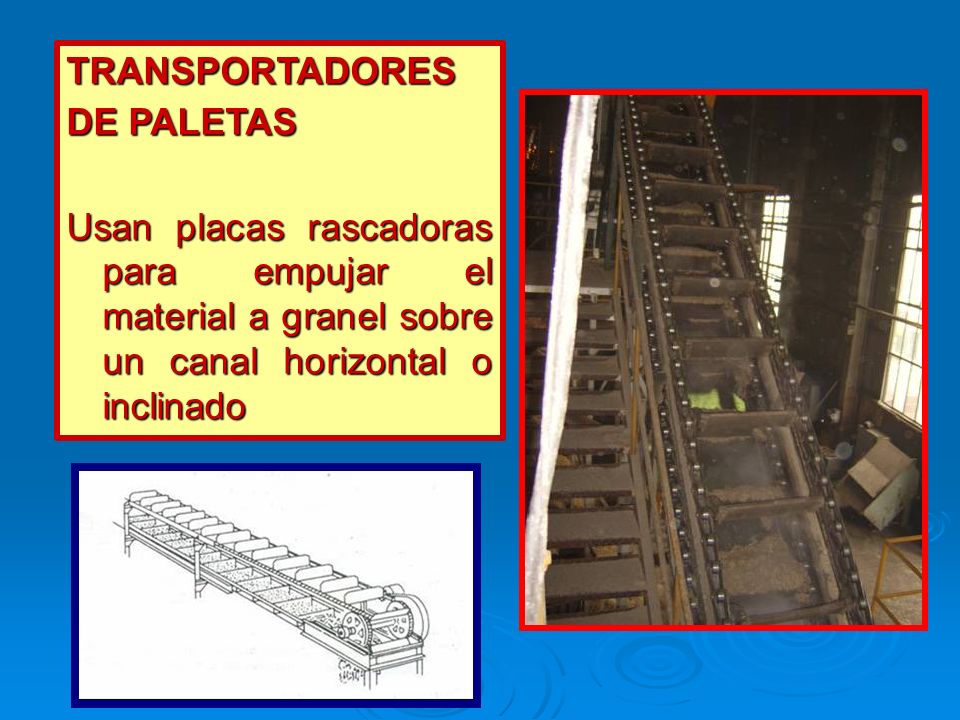

39 TRANSPORTADORES DE PALETAS Usan placas rascadoras para empujar el material a granel sobre un canal horizontal o inclinado

40 E. TRANSPORTADORES ELEVADOS E. TRANSPORTADORES ELEVADOS Se sostienen y funcionan en un riel, impulsados por una cadena de transmisión motorizada Se sostienen y funcionan en un riel, impulsados por una cadena de transmisión motorizada La trayectoria puede ser recta, inclinada y en forma curva La trayectoria puede ser recta, inclinada y en forma curva

41 F. TRANSPORTADORES VERTICALES PARA MATERIAL A GRANEL Elevan el material a granel hasta los silos, tolvas u otros contenedores Elevan el material a granel hasta los silos, tolvas u otros contenedores Verticales o pendientes pronunciadas Verticales o pendientes pronunciadas

42 G. TRANSPORTADORES ESPECIALES TRANSPORTADOR DE GUSANO (tornillo sin fin) TRANSPORTADOR DE GUSANO (tornillo sin fin) Son cortos y se usan para transportar variedad de materiales a granel, desde el grano seco hasta el barro húmedo Cumplen una doble función

43 TRANSPORTADOR CON RIEL EN ESPIRAL TRANSPORTADOR CON RIEL EN ESPIRAL Es un riel continuo en espiral que al girar por una transmisión de potencia gira para mover cualquier objeto que cuelgue de él. Es un riel continuo en espiral que al girar por una transmisión de potencia gira para mover cualquier objeto que cuelgue de él. TUBERIAS: se usa para manejar y trasportar fluidos tanto materiales, insumos o productos TUBERIAS: se usa para manejar y trasportar fluidos tanto materiales, insumos o productos

44 TUBOS NEUMATICOS: utiliza un sistema de presión o de vacío para mover material fino a velocidades elevadas TUBOS NEUMATICOS: utiliza un sistema de presión o de vacío para mover material fino a velocidades elevadas Por tiro inducido Por tiro inducido Por presión positiva Por presión positiva TIPOS DE TUBERIA TIPOS DE TUBERIA Fe galvanizado Fe galvanizado Acero inoxidable Acero inoxidable Oleoductos Oleoductos Tubería de presión Tubería de presión

45 MONORIELES MONORIELES Son una serie de carros que transportan materiales de un punto a otro sobre uno o dos rieles Son una serie de carros que transportan materiales de un punto a otro sobre uno o dos rieles Cada carro es independiente y pueden ser motorizados o sin motorizar Cada carro es independiente y pueden ser motorizados o sin motorizar Pueden ser horizontales o inclinados Pueden ser horizontales o inclinados

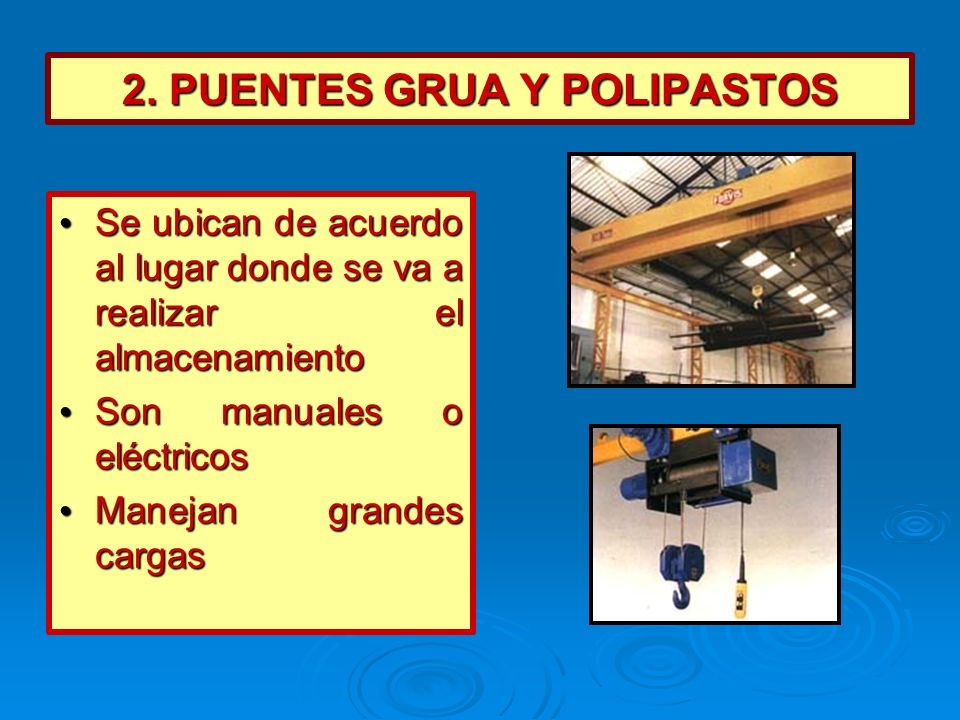

46 2. PUENTES GRUA Y POLIPASTOS Se ubican de acuerdo al lugar donde se va a realizar el almacenamiento Se ubican de acuerdo al lugar donde se va a realizar el almacenamiento Son manuales o eléctricos Son manuales o eléctricos Manejan grandes cargas Manejan grandes cargas

47 GRUAS Gruas de brazo: se mueve en sentido lateral Gruas de pluma: gira sobre su eje

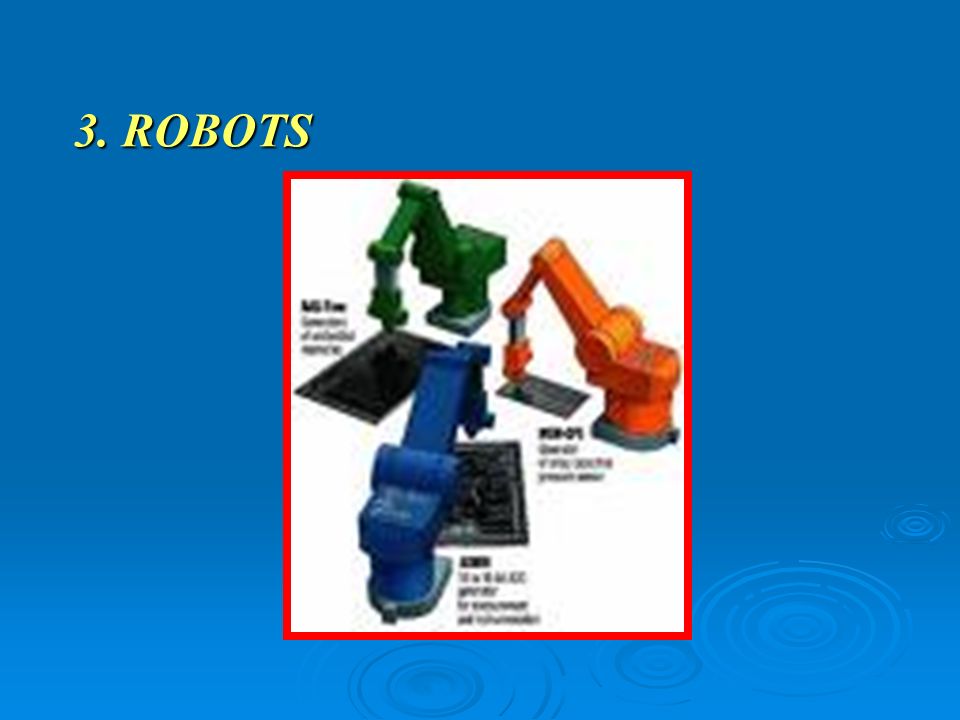

48 3. ROBOTS

49
