1 Universidad de Guadalajara “ CENTRO UNIVERSITARIO DE LA COSTA SUR” 26 de Mayo de 2009 UNIDAD VI PROTOCOLO TCP/IP ORGANIZACIÓN DE INTERNET Equipo# 3

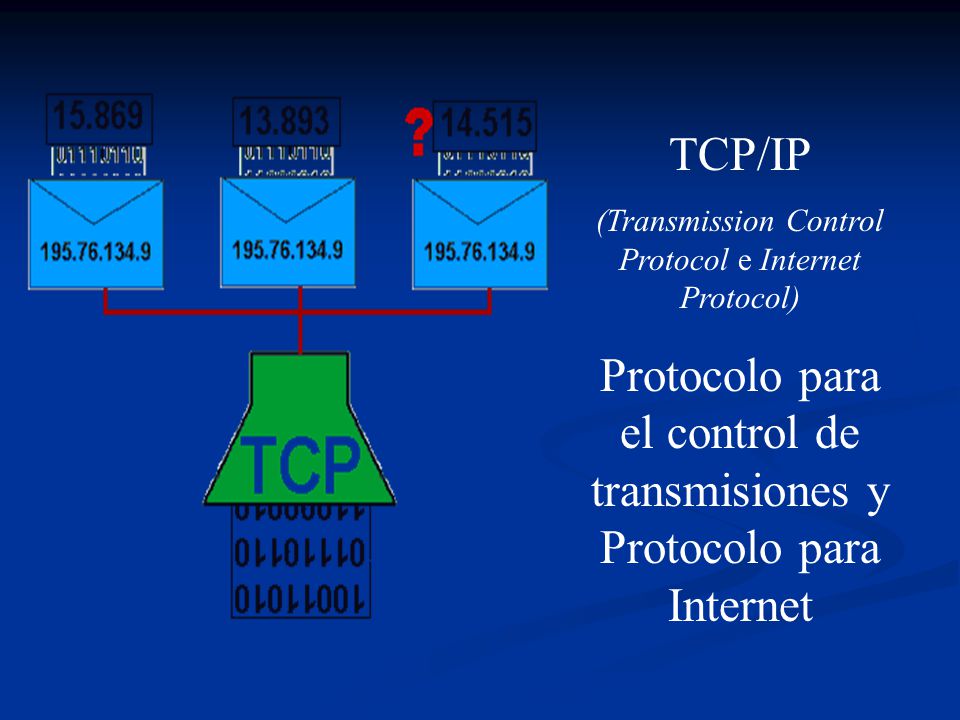

2 TCP/IP (Transmission Control Protocol e Internet Protocol) Protocolo para el control de transmisiones y Protocolo para Internet.

3 Fueron desarrollados inicialmente en 1973 por el informático estadounidense Vinton Cerf como parte de un proºyecto dirigido por el ingeniero norteamericano Robert Kahn y patrocinado por la Agencia de Programas Avanzados de Investigación (ARPA, siglas en inglés) del Departamento Estadounidense de Defensa. Internet comenzó siendo una red informática de ARPA (llamada ARPAnet) que conectaba redes de ordenadores de varias universidades y laboratorios en investigación en Estados Unidos HISTORIA

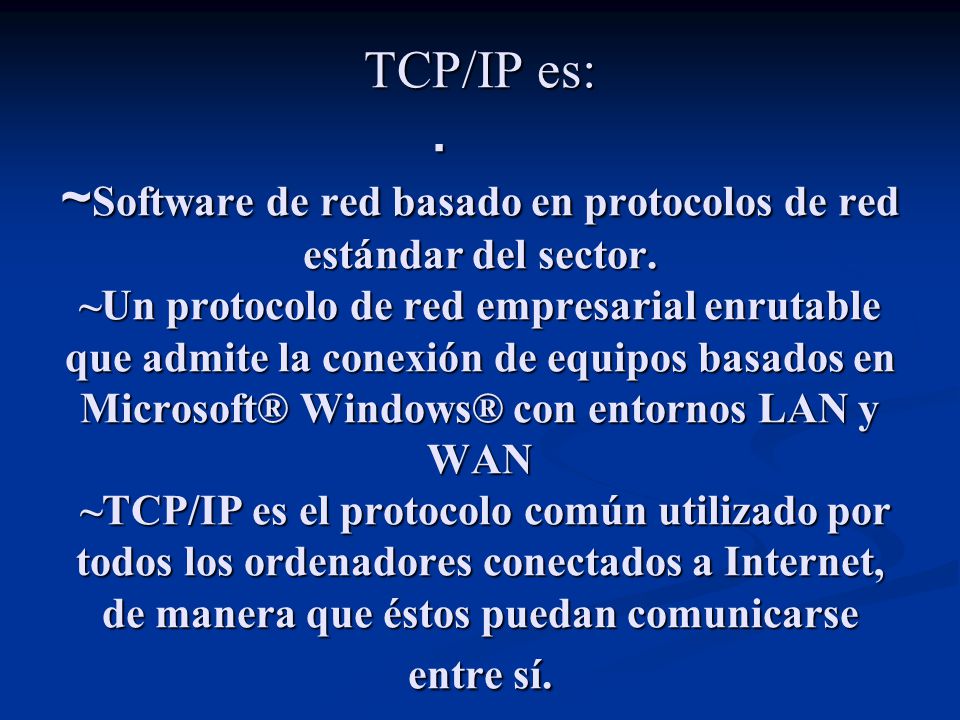

4 TCP/IP es:. ~ Software de red basado en protocolos de red estándar del sector. ~Un protocolo de red empresarial enrutable que admite la conexión de equipos basados en Microsoft® Windows® con entornos LAN y WAN ~TCP/IP es el protocolo común utilizado por todos los ordenadores conectados a Internet, de manera que éstos puedan comunicarse entre sí.

5 EsTrUcTuRa TCP/IP utiliza 4 capas para realizar la conexion. ~La Aplicacion ~El Transporte. ~Red. ~Enlace EsTrUcTuRa TCP/IP utiliza 4 capas para realizar la conexion. ~La Aplicacion ~El Transporte. ~Red. ~Enlace

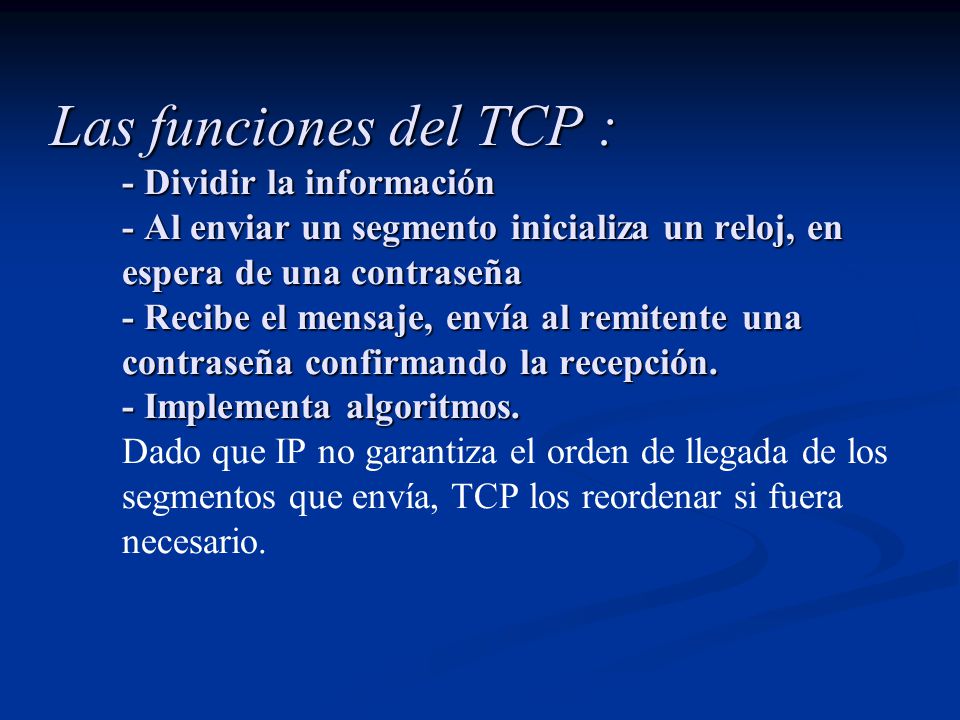

6 Las funciones del TCP : - Dividir la información - Al enviar un segmento inicializa un reloj, en espera de una contraseña - Recibe el mensaje, envía al remitente una contraseña confirmando la recepción. - Implementa algoritmos. Las funciones del TCP : - Dividir la información - Al enviar un segmento inicializa un reloj, en espera de una contraseña - Recibe el mensaje, envía al remitente una contraseña confirmando la recepción. - Implementa algoritmos. Dado que IP no garantiza el orden de llegada de los segmentos que envía, TCP los reordenar si fuera necesario.

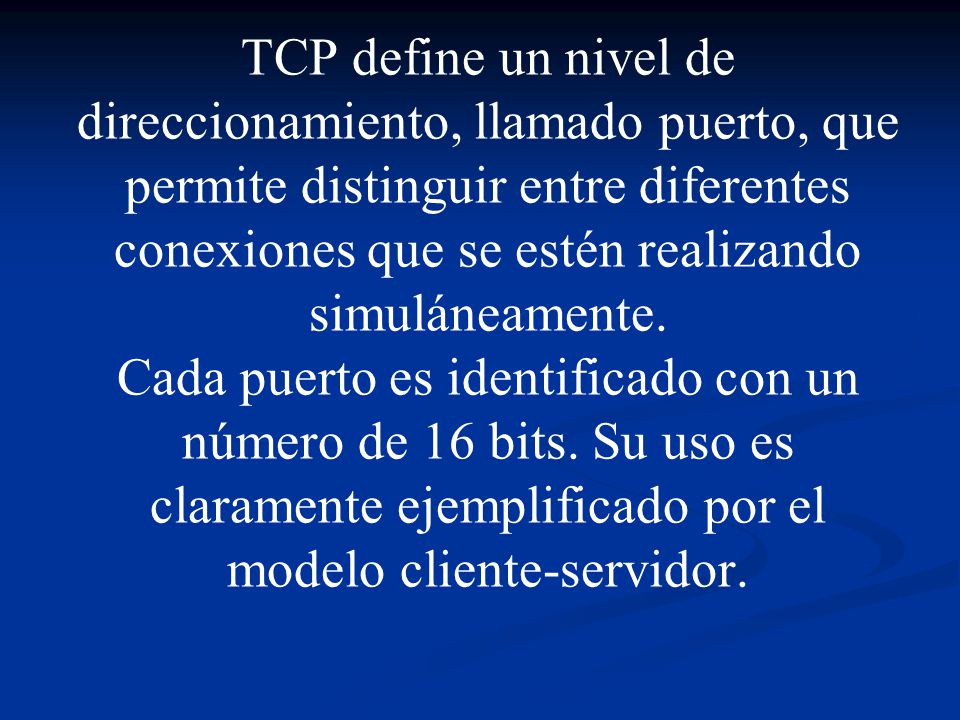

7 TCP define un nivel de direccionamiento, llamado puerto, que permite distinguir entre diferentes conexiones que se estén realizando simuláneamente. Cada puerto es identificado con un número de 16 bits. Su uso es claramente ejemplificado por el modelo cliente-servidor.

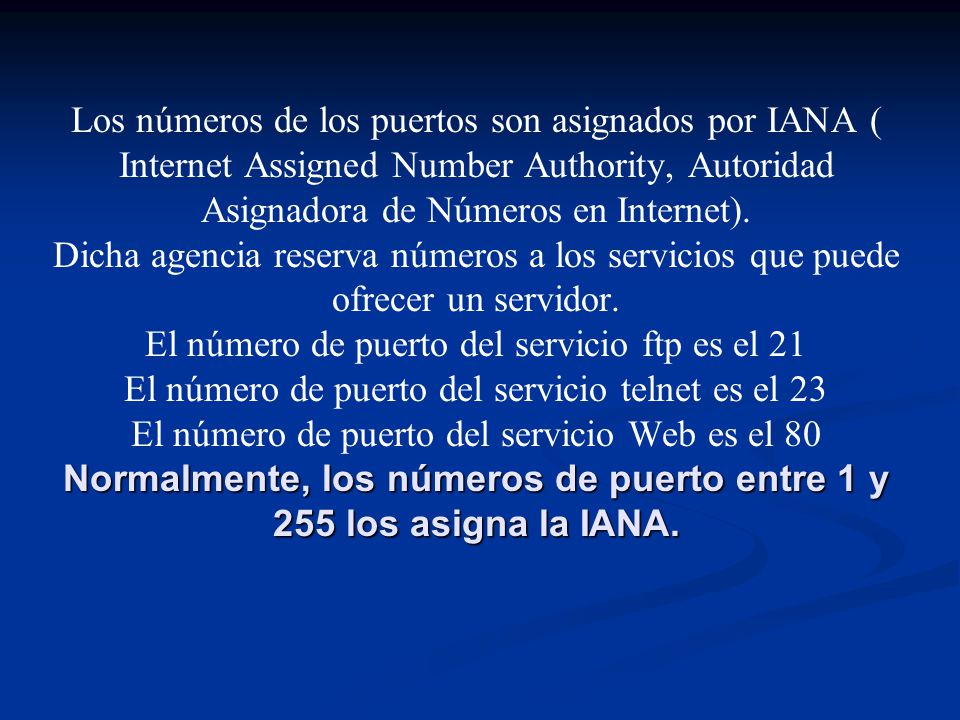

8 Normalmente, los números de puerto entre 1 y 255 los asigna la IANA. Los números de los puertos son asignados por IANA ( Internet Assigned Number Authority, Autoridad Asignadora de Números en Internet). Dicha agencia reserva números a los servicios que puede ofrecer un servidor. El número de puerto del servicio ftp es el 21 El número de puerto del servicio telnet es el 23 El número de puerto del servicio Web es el 80 Normalmente, los números de puerto entre 1 y 255 los asigna la IANA.

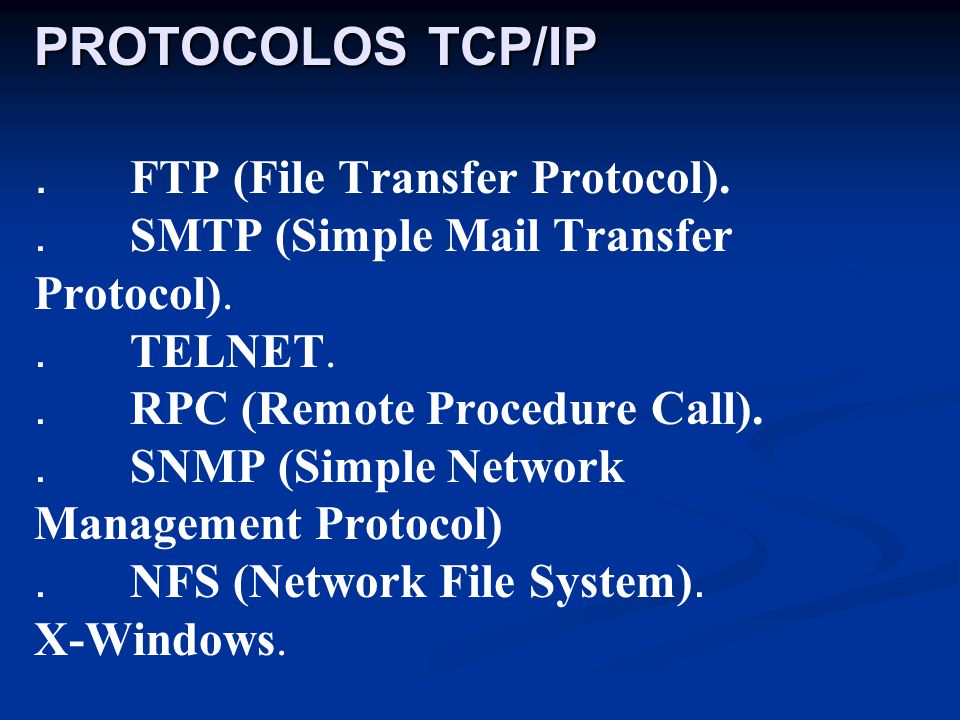

9 PROTOCOLOS TCP/IP PROTOCOLOS TCP/IP. FTP (File Transfer Protocol).. SMTP (Simple Mail Transfer Protocol).. TELNET.. RPC (Remote Procedure Call).. SNMP (Simple Network Management Protocol). NFS (Network File System). X-Windows.

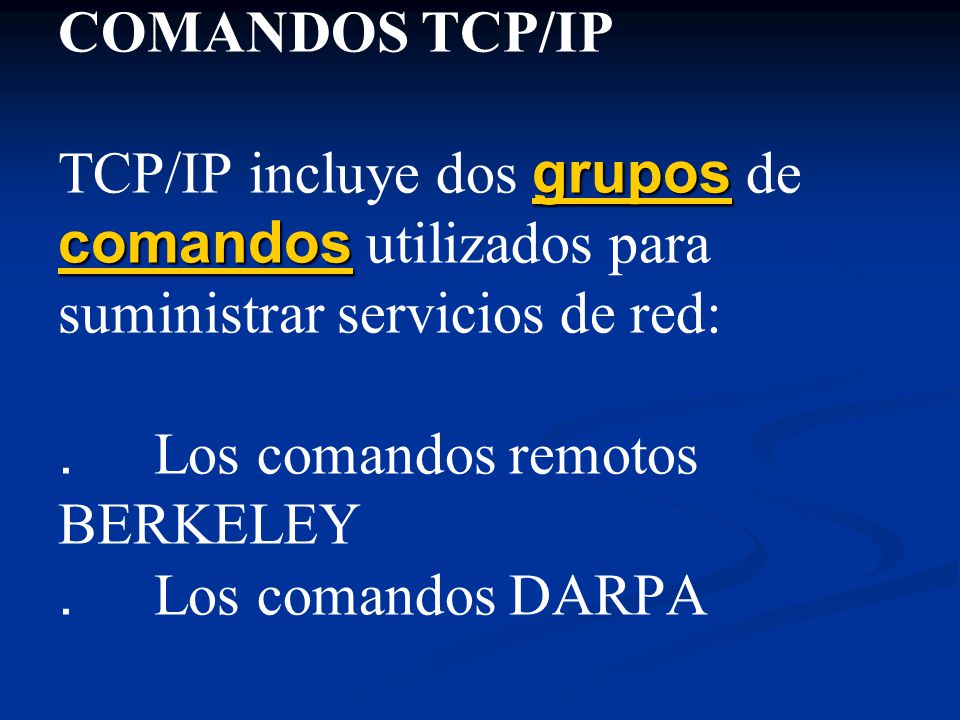

10 grupos comandos grupos comandos COMANDOS TCP/IP TCP/IP incluye dos grupos de comandos utilizados para suministrar servicios de red:. Los comandos remotos BERKELEY. Los comandos DARPA grupos comandos

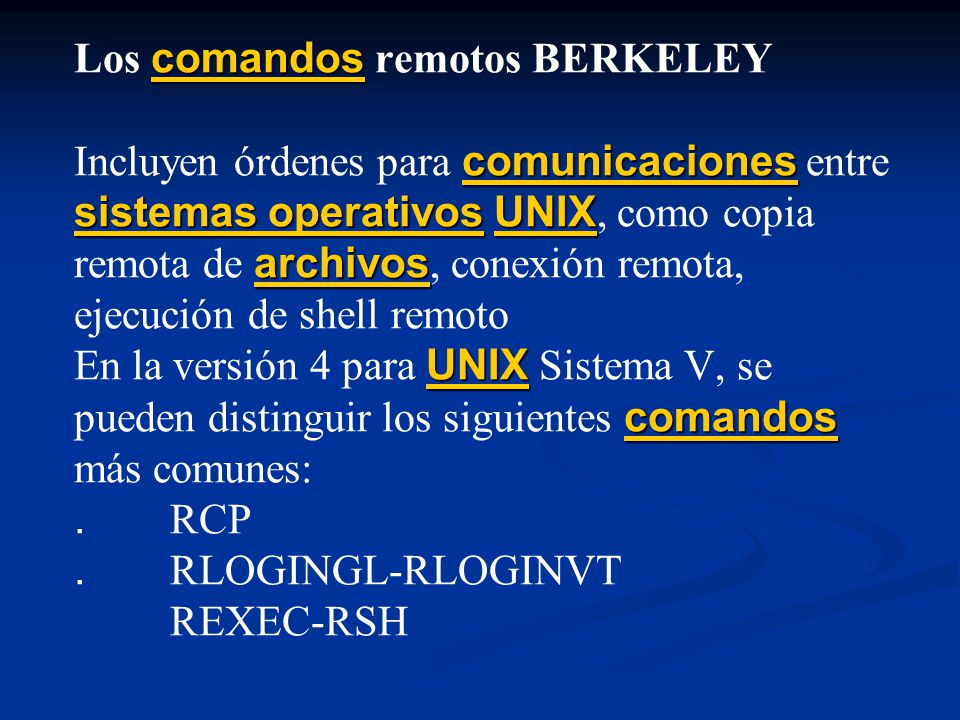

11 comunicaciones sistemas operativosUNIX archivos UNIX comandos comandos comunicaciones sistemas operativosUNIX archivos UNIX comandos Los comandos remotos BERKELEY Incluyen órdenes para comunicaciones entre sistemas operativos UNIX, como copia remota de archivos, conexión remota, ejecución de shell remoto En la versión 4 para UNIX Sistema V, se pueden distinguir los siguientes comandos más comunes:. RCP. RLOGINGL-RLOGINVT REXEC-RSH comandos comunicaciones sistemas operativos UNIX archivos UNIX comandos

12 sistemas operativos sistemas operativos Los comandos DARPA incluyen facilidades para emulación de terminales, transferencia de archivos, correo y obtención de información sobre usuarios. Pueden ser utilizadas kpara comunicación con computadores que ejecutan distintos sistemas operativos. sistemas operativos

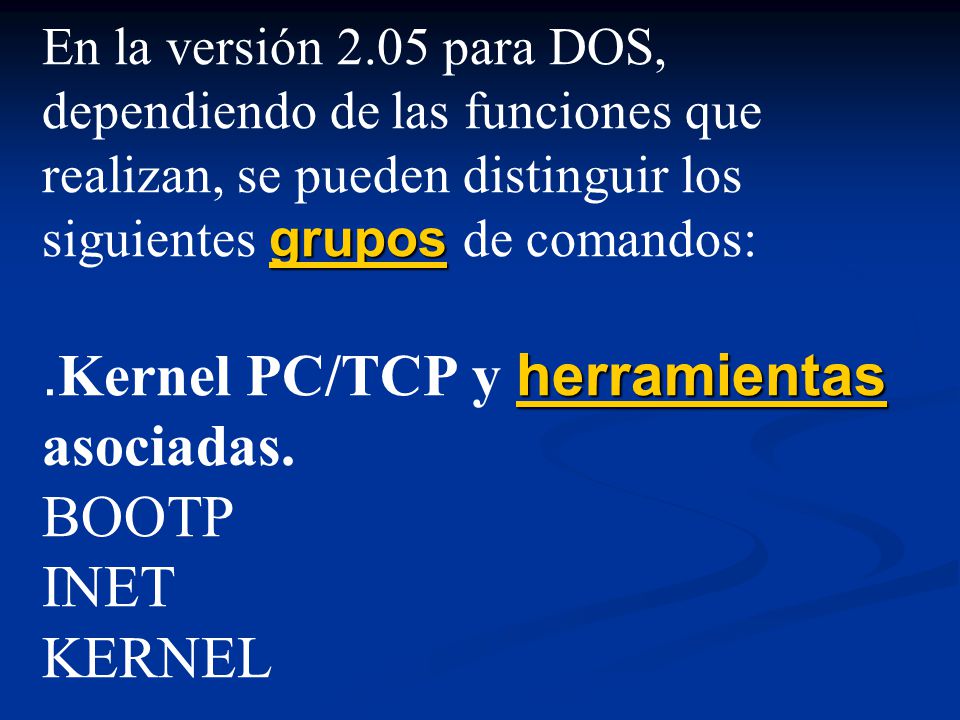

13 grupos herramientas grupos herramientas En la versión 2.05 para DOS, dependiendo de las funciones que realizan, se pueden distinguir los siguientes grupos de comandos:. Kernel PC/TCP y herramientas asociadas. BOOTP INET KERNEL grupos herramientas

14 problemascomunicaciones problemascomunicaciones.Comandos para Chequeo de la red Permiten chequear la red cuando aparecen problemas de comunicaciones. HOST Indica el nombre y la dirección IP de una estación de trabajo determinada PING Envía una Llamada a una estación de trabajo e informa si se puede establecer conexión o no con ella SETCLOCK Muestra la fecha y la hora que tiene la red problemas comunicaciones

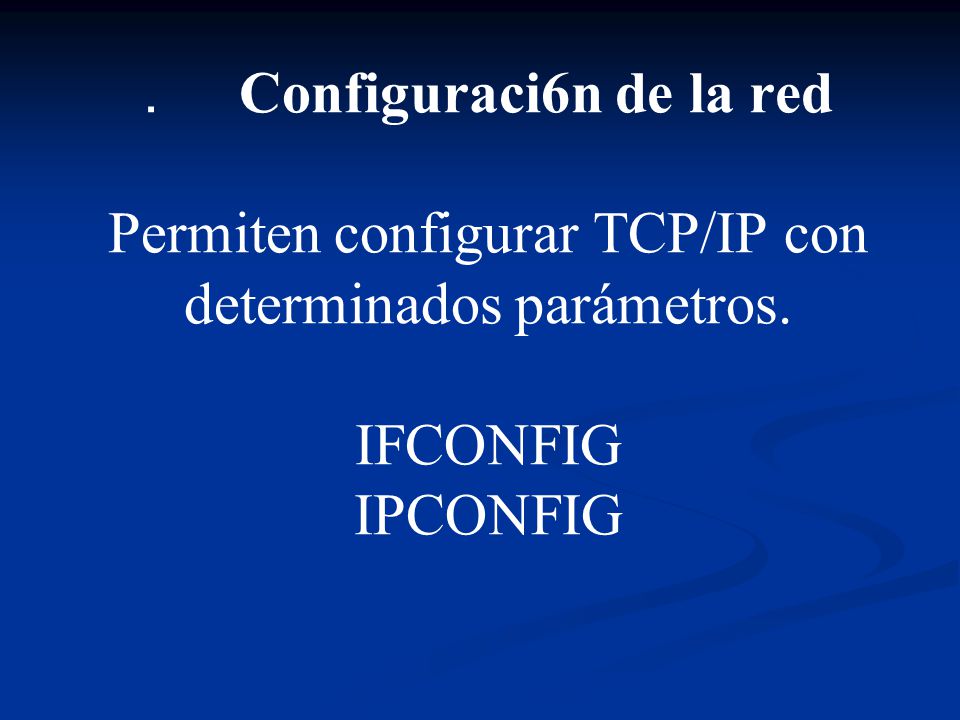

15 . Configuraci6n de la red Permiten configurar TCP/IP con determinados parámetros. IFCONFIG IPCONFIG

16 .Comandos de Transferencia de archivos Se utilizan para transferir archivos entre distintos computadores. DDAT'ES FTP FRPSRV PASSW RMT TFTP

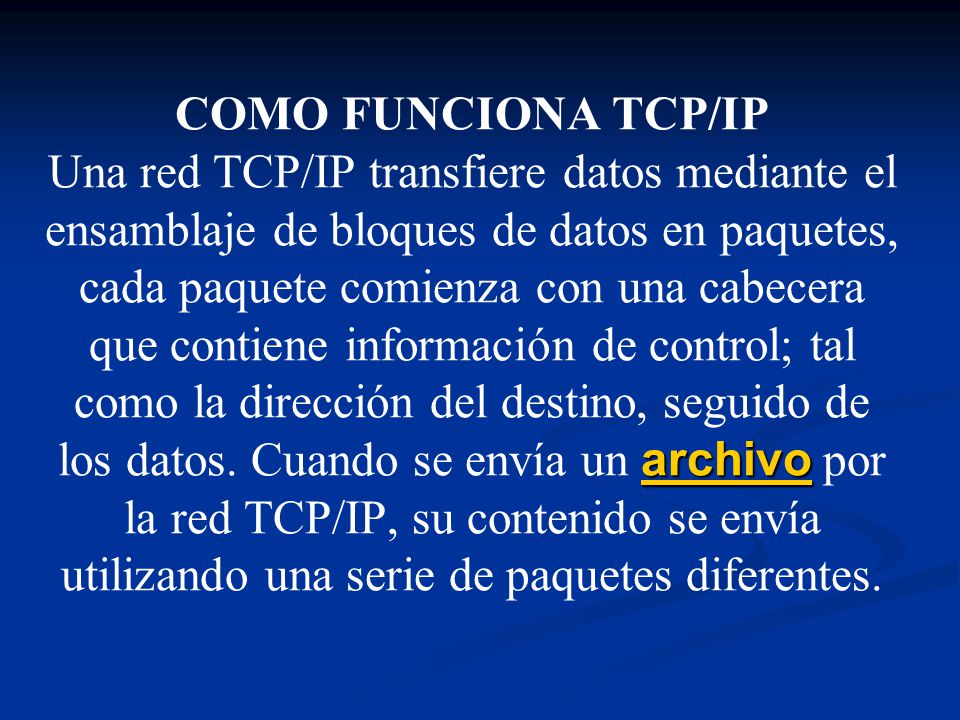

17 archivo archivo COMO FUNCIONA TCP/IP Una red TCP/IP transfiere datos mediante el ensamblaje de bloques de datos en paquetes, cada paquete comienza con una cabecera que contiene información de control; tal como la dirección del destino, seguido de los datos. Cuando se envía un archivo por la red TCP/IP, su contenido se envía utilizando una serie de paquetes diferentes. archivo

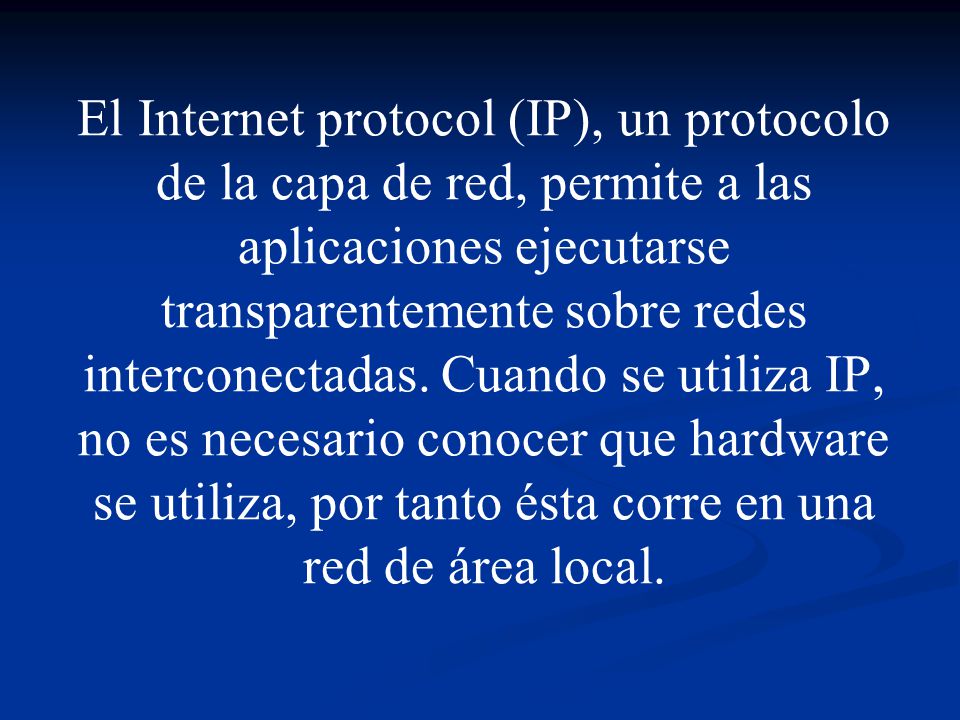

18 El Internet protocol (IP), un protocolo de la capa de red, permite a las aplicaciones ejecutarse transparentemente sobre redes interconectadas. Cuando se utiliza IP, no es necesario conocer que hardware se utiliza, por tanto ésta corre en una red de área local.

19 El Transmissión Control Protocol (TCP); un protocolo de la capa de transporte, asegura que los datos sean entregados, que lo que se recibe, sea lo que se pretendía enviar y que los paquetes que sean recibidos en el orden en que fueron enviados. TCP terminará una conexión si ocurre un error que haga la transmisión fiable imposible.

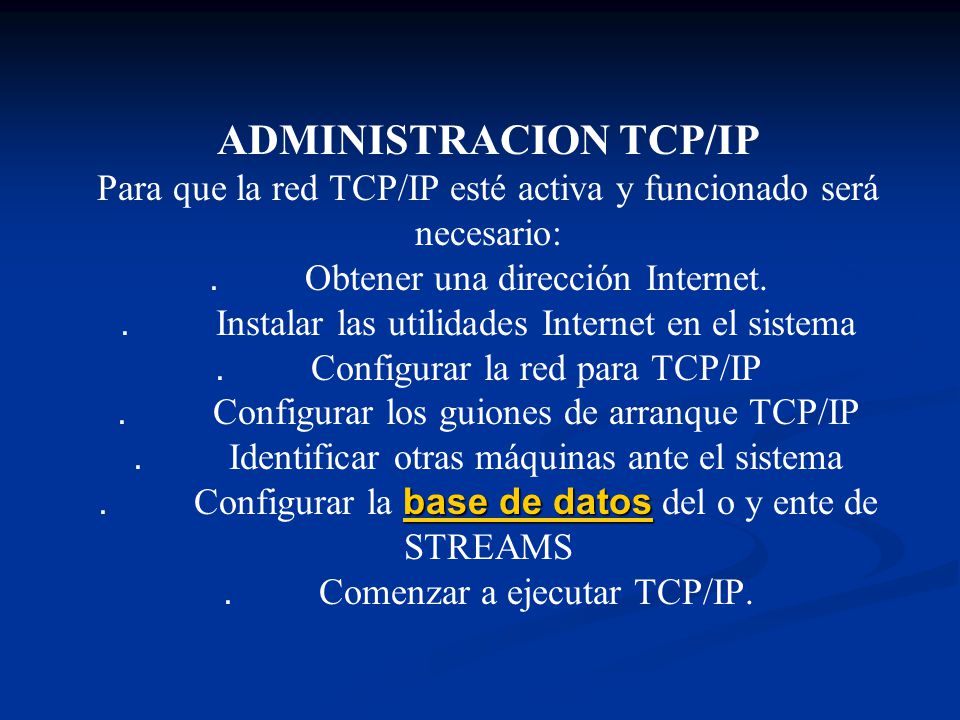

20 base de datos base de datos ADMINISTRACION TCP/IP Para que la red TCP/IP esté activa y funcionado será necesario:. Obtener una dirección Internet.. Instalar las utilidades Internet en el sistema. Configurar la red para TCP/IP. Configurar los guiones de arranque TCP/IP. Identificar otras máquinas ante el sistema. Configurar la base de datos del o y ente de STREAMS. Comenzar a ejecutar TCP/IP. base de datos

21 Internet Internet Ventaja El conjunto TCP/IP está diseñado para enrutar y tiene un grado muy elevado de fiabilidad, es adecuado para redes grandes y medianas, así como en redes empresariales. Se utiliza a nivel mundial para conectarse a Internet y a los servidores web. Es compatible con las herramientas estándar para analizar el funcionamiento de la red. Internet

22 NetBEUIIPX/SPX NetBEUIIPX/SPX Inconveniente. Un inconveniente de TCP/IP es que es más difícil de configurar y de mantener que NetBEUI o IPX/SPX ; además es algo más lento en redes con un volumen de tráfico medio bajo. Sin embargo, puede ser más rápido en redes con un volumen de tráfico grande donde haya que enrutar un gran número de tramas. NetBEUI IPX/SPX

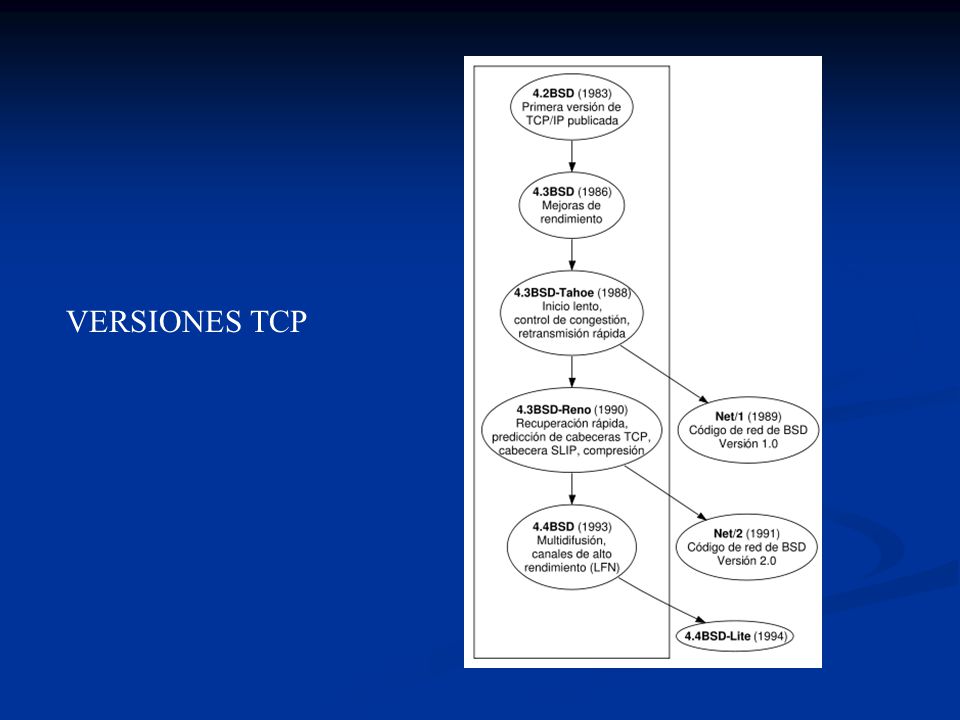

23 VERSIONES TCP

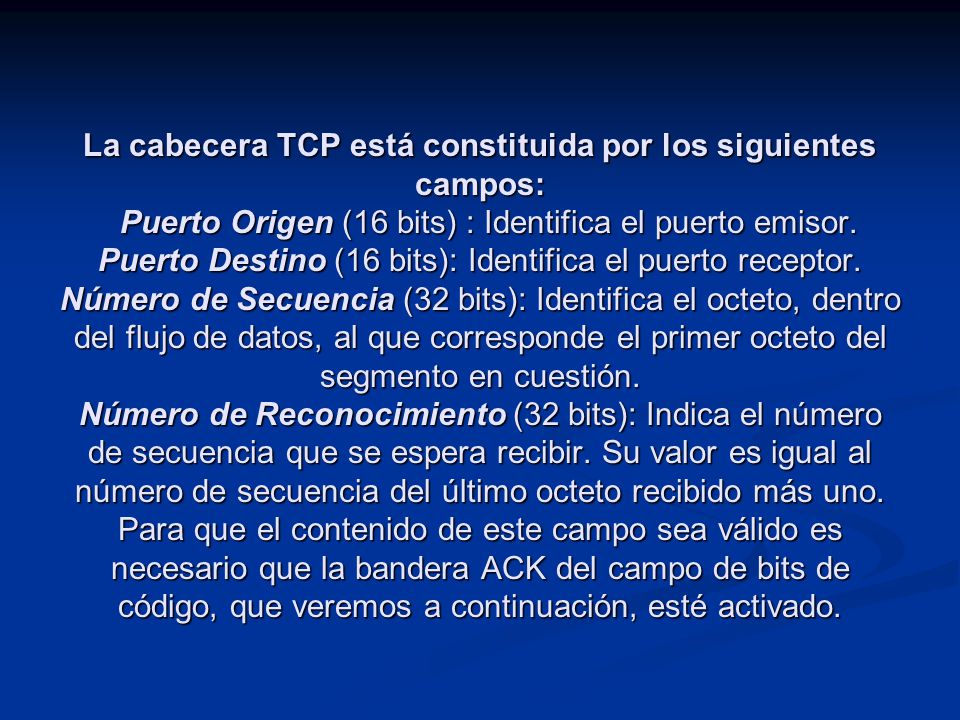

24 La cabecera TCP está constituida por los siguientes campos: Puerto Origen (16 bits) : Identifica el puerto emisor. Puerto Destino (16 bits): Identifica el puerto receptor. Número de Secuencia (32 bits): Identifica el octeto, dentro del flujo de datos, al que corresponde el primer octeto del segmento en cuestión. Número de Reconocimiento (32 bits): Indica el número de secuencia que se espera recibir. Su valor es igual al número de secuencia del último octeto recibido más uno. Para que el contenido de este campo sea válido es necesario que la bandera ACK del campo de bits de código, que veremos a continuación, esté activado.

25 Longitud de Cabecera (4 bits): Indica la longitud de la cabecera TCP en palabras de 32 bits. Este campo es necesario ya que el campo Opciones dentro de la cabecera es opcional y de longitud variable. El valor usual es 5, correspondiente a una cabecera de 20 octetos. El valor máximo es 15, es decir, 60 octetos. Reservado (6 bits): Bits de uso reservado. Bits de código (6 bits): Está formado por 6 banderas de 1 bit cada una. Cuando vale 1 representa que la bandera correspondiente está activa. Las diferentes banderas se describen a continuación.

26 NOMBRES DE REGISTROS DNS: El sistema de nombre de dominio (DNS) es el servicio de nombres que proporciona Internet para las redes TCP/IP. DNS proporciona nombres de host al servicio de direcciones IP. También actúa como base de datos para la administración del correo. NOMBRES DE REGISTROS DNS: El sistema de nombre de dominio (DNS) es el servicio de nombres que proporciona Internet para las redes TCP/IP. DNS proporciona nombres de host al servicio de direcciones IP. También actúa como base de datos para la administración del correo.

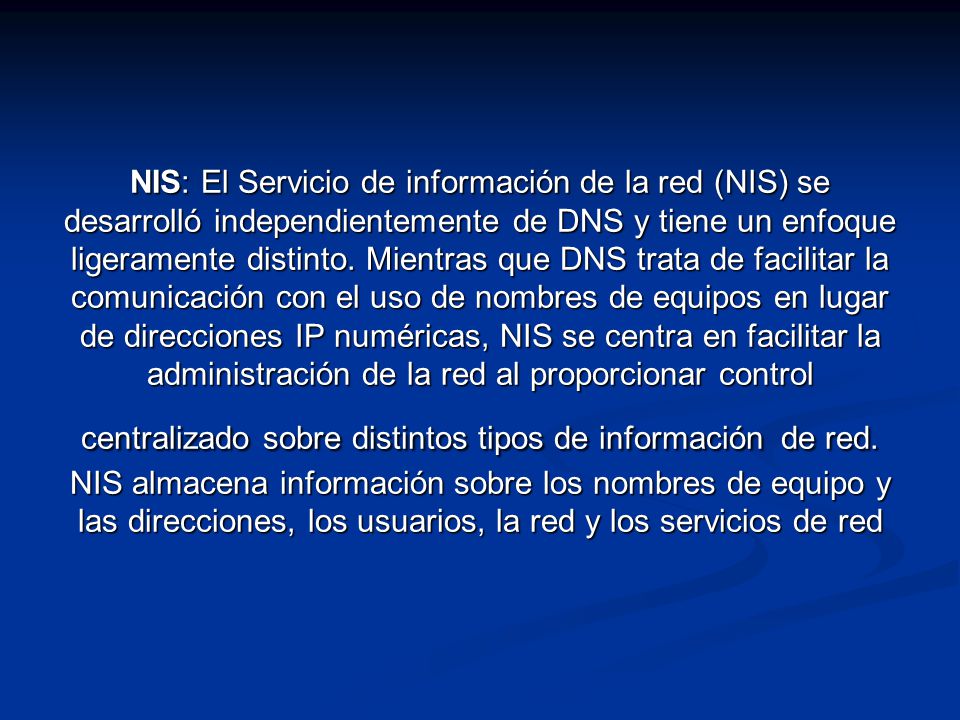

27 NIS: El Servicio de información de la red (NIS) se desarrolló independientemente de DNS y tiene un enfoque ligeramente distinto. Mientras que DNS trata de facilitar la comunicación con el uso de nombres de equipos en lugar de direcciones IP numéricas, NIS se centra en facilitar la administración de la red al proporcionar control centralizado sobre distintos tipos de información de red. NIS almacena información sobre los nombres de equipo y las direcciones, los usuarios, la red y los servicios de red

28 Referencias: http://www.canalvisualbasic.net/temarios/tcpip.asp http://usuarios.lycos.es/janjo/janjo1.html http://technet.microsoft.com/es- es/library/cc787677(WS.10).aspx http://es.wikipedia.org/wiki/Familia_de_protocolos_de_Inter net http://www.monografias.com/trabajos/protocolotcpip/protoco lotcpip.shtml http://www.tdr.cesca.es/TESIS_UPC/AVAILABLE/TDX- 1222106-164746//04AMCA04de15.pdf http://www.canalvisualbasic.net/temarios/tcpip.asp http://usuarios.lycos.es/janjo/janjo1.html http://es.wikipedia.org/wiki/Familia_de_protocolos_de_Inter net http://www.canalvisualbasic.net/temarios/tcpip.asp http://usuarios.lycos.es/janjo/janjo1.html http://es.wikipedia.org/wiki/Familia_de_protocolos_de_Inter net

29 Gracias por su atencion!!
