1 Implantación de Servicios de Exchange 2000

2 Trucos, técnicas y conceptos avanzados de Directorio Activo
Alejandro Mezcua Responsable técnico Zaltor Soluciones Informáticas Microsoft MVP .NET Implantación de Servicios de Exchange 2000

3 Agenda Conceptos El interior del Directorio Activo
Manejo de LDAP. Búsquedas Scripts Extensión de la consola de administración MMC Nuevas Utilidades Windows 2003 Herramientas de diagnóstico y monitorización Implantación de Servicios de Exchange 2000

4 Agenda Conceptos El interior del Directorio Activo
Manejo de LDAP. Búsquedas Scripts Extensión de la consola de administración MMC Nuevas Utilidades Windows 2003 Herramientas de diagnóstico y monitorización Implantación de Servicios de Exchange 2000

5 Conceptos DNS Particiones Replicación FSMO Catálogo Global
Implantación de Servicios de Exchange 2000

6 Conceptos DNS (I) Base de toda la infraestructura del Directorio Activo Se puede utilizar cualquier servidor de DNS para mantener la información Con servidores Windows se dispone de actualizaciones automáticas Con servidores Windows se puede almacenar la información de zonas en el propio Directorio Activo y aprovechar la replicación para propagar los cambios Implantación de Servicios de Exchange 2000

7 Conceptos DNS (II) Los servicios se buscan realizando consultas de tipo SRV. Ej. Consulta para encontrar servidores de GC C:\Documents and Settings\administrator.ZALTORMOVIL>nslookup Default Server: gandalf.zaltormovil.local Address: > set type=SRV > _gc._tcp.zaltormovil.local Server: gandalf.zaltormovil.local _gc._tcp.zaltormovil.local SRV service location: priority = 0 weight = 100 port = 3268 svr hostname = gandalf.zaltormovil.local svr hostname = hades.zaltormovil.local gandalf.zaltormovil.local internet address = hades.zaltormovil.local internet address = > Implantación de Servicios de Exchange 2000

8 Conceptos DNS (III) Ej. Consulta para localizar los controladores de dominio > _ldap._tcp.dc._msdcs.zaltormovil.local. Server: gandalf.zaltormovil.local Address: _ldap._tcp.dc._msdcs.zaltormovil.local SRV service location: priority = 0 weight = 100 port = 389 svr hostname = hades.zaltormovil.local svr hostname = gandalf.zaltormovil.local hades.zaltormovil.local internet address = gandalf.zaltormovil.local internet address = > Implantación de Servicios de Exchange 2000

9 Conceptos Particiones (I)
Particiones = AD Naming Contexts Un ‘contexto’ es equivalente a una partición Permiten disponer de ‘secciones’ del Directorio Activo independientes que se pueden replicar de manera individual Por omisión se cuenta con: Schema Naming Context Configuration Naming Context Domain Naming Context Se pueden generar nuevos contextos de nombres Denominados Application Naming Contexts o Application Directory Partitions Permitirán la replicación bajo reglas propias definidas (p.e. replicados sólo a ciertos DCs) Implantación de Servicios de Exchange 2000

10 Conceptos Particiones (II)
Schema Naming Context Contiene la definición de todas las definiciones de clases de todos los objetos y atributos del directorio activo. Active Directory Schema MMC Implantación de Servicios de Exchange 2000

11 Conceptos Particiones (III)
Configuration Naming Context Mantiene información acerca de la configuración de todo el Forest, incluyendo información acerca de los dominios, controladores de dominio, replicación, subredes, etc. Visible mediante ADSIEdit Implantación de Servicios de Exchange 2000

12 Conceptos Particiones (IV)
Domain Naming Context Contiene toda la información de los objetos definidos en el dominio. Estos objetos se replican exclusivamente a aquellos controladores (DCs) que forman parte del dominio. Visible mediante ADSIEdit Implantación de Servicios de Exchange 2000

13 Conceptos Replicación (I)
Copia de los objetos entre DCs del directorio activo AD Desde el punto de vista de la replicación Dominios Engloba, bajo un mismo contexto de nombres y de seguridad, N equipos (clientes servidores) Sites Reflejan la estructura física de la red. Subredes Una vez definidas, los servidores, según su dirección IP, se unirán automáticamente a los sites adecuados (en el momento de la instalación) Implantación de Servicios de Exchange 2000

14 Conceptos Replicación (II)
Entre DCs de un site la replicación es ‘automática’ Entre DCs de distintos sites hay que configurar conectores Los conectores llevan asociados ‘costes’ dependiendo de las posibles conexiones físicas Implantación de Servicios de Exchange 2000

15 Conceptos FSMO (I) Flexible Single Master of Operations
La mayoría de las tareas funcionan en modo Multiple Master (cualquier servidor) Ciertas tareas del directorio activo se dejan en manos de un solo servidor Se puede seleccionar a qué servidor asignar cada rol. Cinco roles FSMO Emulador de PDC RID Master Infrastructure Master Domain Naming Master Schema Master Implantación de Servicios de Exchange 2000

16 Conceptos FSMO (II) Emulador de PDC Uno por dominio
Da servicio de PDC a equipos no Windows 2k+, p.e. BDCs NT4.0 Sincroniza tiempos y sincroniza la creación de políticas de grupo Domain Master Browser Se determina el servidor en: Active Directory Users and Computers (botón derecho dominio) Menú Operations Masters Tab PDC Implantación de Servicios de Exchange 2000

17 Conceptos FSMO (III) RID Master (Relative ID Master) Uno por dominio
Encargado de la asignación de identificadores únicos (p.e. GUIDs) Se determina el servidor en: Active Directory Users and Computers (botón derecho dominio) Menú Operations Masters Tab RID Implantación de Servicios de Exchange 2000

18 Conceptos FSMO (IV) Infrastructure Master Uno por dominio
Responsable de la comprobación de pertenencia a grupos universales en entornos multidominio Responsable de la actualización de referencias de objetos de su dominio a otros dominios Se determina el servidor en: Active Directory Users and Computers (botón derecho dominio) Menú Operations Masters Tab Infrastructure Implantación de Servicios de Exchange 2000

19 Conceptos FSMO (V) Domain Naming Master Uno por forest
Responsable de que los nombres de dominio sean únicos Controla el que se puedan añadir nuevos dominios Se determina el servidor en: Active Directory Domains and Trusts (botón derecho en raíz de la consola) Menú Operations Master Implantación de Servicios de Exchange 2000

20 Conceptos FSMO (VI) Schema Master Uno por forest
Controla cambios y actualizaciones del esquema Se determina el servidor en: Registrar MMC de Active Directory Schema C:\>regsvr32 schmmgmt.dll Active Directory Schema (botón derecho en raíz de la consola) Menú Operations Master Implantación de Servicios de Exchange 2000

21 Conceptos FSMO (VII) Los cambios de rol se pueden realizar también con Ntdsutil.exe Permite realizar múltiples operaciones Opción Roles permite realizar cambios de rol de FSMO Implantación de Servicios de Exchange 2000

22 Conceptos FSMO (VIII) ¿Qué hacer en caso de fallo completo de un equipo que gestionaba un FSMO? A través de ntdsutil.exe Opción Roles -> Seice : Rol Permite pasar el rol a otro DC El DC original no se debe volver a poner en la red Implantación de Servicios de Exchange 2000

23 Agenda Conceptos El interior del Directorio Activo
Manejo de LDAP. Búsquedas Scripts Extensión de la consola de administración MMC Nuevas Utilidades Windows 2003 Herramientas de diagnóstico y monitorización Implantación de Servicios de Exchange 2000

24 El interior del Directorio Activo Esquema
Definición formal de todos los objetos Directorio Activo y sus atributos Cada tipo de objeto (clase) deriva de una clase principal Top Las clases heredan de otras clases su definición y comportamiento Cada objeto dispone de atributos obligatorios y atributos opcionales Símil con una tabla de BBDD Relacional Clase => Definición en una fila de un objeto Atributos => Columnas que definen una clase Implantación de Servicios de Exchange 2000

25 El interior del Directorio Activo Esquema (II)
Cada atributo a su vez puede verse como una colección de posibles valores El Esquema se puede ver en la consola de Active Directory Schema Se pueden ver/añadir/modificar clases y atributos por separado Implantación de Servicios de Exchange 2000

26 El interior del Directorio Activo Nomenclatura de objetos (I)
Cada objeto se designa por su DN (Distinguished Name) Este recorre la estructura del DA en forma de árbol Cada objeto dispone de un RDN (Relative Distiguished Name) dentro de su ámbito local (p.e. dentro de una OU) El DN de un objeto se compone de todos los RDN de él mismo y de todos sus contenedores Implantación de Servicios de Exchange 2000

27 El interior del Directorio Activo Nomenclatura de objetos (II)
Ej. De DN Cn=alex,ou=usuariosdemo,dc=zaltormovil,dc=local Common Name = alex Organizational Unit = usuariosdemo Domain Component = zaltormovil Domain Component = local Implantación de Servicios de Exchange 2000

28 El interior del Directorio Activo Nomenclatura de objetos (III)
Cada objeto lleva asignado un GUID único (asignado por RID) Objetos de tipo Security Principals (usuarios, grupos, equipos; objetos con acceso a recursos) además disponen de SID El nombre de un usuario o de un PC puede cambiar, pero su GUID no. EL GUID se puede ver con ADSI Edit Atributo: objectGUID Implantación de Servicios de Exchange 2000

29 El interior del Directorio Activo Catálogo Global (I)
Dentro de un dominio, cada DC dispone de una copia completa de la base de datos En un entorno multi-dominio se pueden designar servidores que mantengan copias parciales de los datos de todo el forest Servidores de Catálogo Global Para disminuir tamaño sólo se almacenan los valores de ciertos atributos Implantación de Servicios de Exchange 2000

30 El interior del Directorio Activo Catálogo Global (II)
Cualquier DC puede tomar el rol de Catálogo Global El servidor de GC se usa para facilitar consultas en entornos multidominio Es recomendable, en entornos multidominio, disponer de un servidor de GC en cada site Implantación de Servicios de Exchange 2000

31 El interior del Directorio Activo Catálogo Global (III)
En la consola (MMC) del esquema se puede indicar qué atributos se replican en el Catálogo Global Implantación de Servicios de Exchange 2000

32 El interior del Directorio Activo RootDSE
RootDSE es parte del estándar de LDAPv3.0 Definido en RFC 2251 Define la raíz de búsqueda en un servidor LDAP Muestra, entre otras cosas, las particiones básicas a las que se puede conectar un cliente Implantación de Servicios de Exchange 2000

33 El interior del Directorio Activo Resolución Ambigua de Nombres (I)
Permite la búsqueda de un determinado valor en múltiples atributos simultáneamente Se pone a disposición de los usuarios un interface de búsqueda de gente Se puede hacer una búsqueda en la casilla Nombre y se devolverán N resultados con diferentes coincidencias Implantación de Servicios de Exchange 2000

34 El interior del Directorio Activo Resolución Ambigua de Nombres (II)
Por defecto las búsquedas se hacen sobre sn (surname) givenName physicalDeliveryOfficeName sAMAccountName (cuenta NT) En el esquema se puede definir qué atributos están incluidos en ANR A través de la consola (MMC) Han de estar indexados Implantación de Servicios de Exchange 2000

35 El interior del Directorio Activo Resolución Ambigua de Nombres (III)
Ejemplo: Si se quiere que la gente pueda realizar una búsqueda por teléfono móvil del usuario, se indexa el atributo ‘mobile’ y se incluye en el ANR Uso de la consola de Schema de Directorio Activo Implantación de Servicios de Exchange 2000

36 Agenda Conceptos El interior del Directorio Activo
Manejo de LDAP. Búsquedas Scripts Extensión de la consola de administración MMC Nuevas Utilidades Windows 2003 Herramientas de diagnóstico y monitorización Implantación de Servicios de Exchange 2000

37 Manejo de LDAP. Búsquedas LDP (I)
Herramienta de soporte para realizar búsquedas LDAP Vale para cualquier tipo de servidor LDAP, no sólo para AD Implantación de Servicios de Exchange 2000

38 Manejo de LDAP. Búsquedas LDP (II)
Pasos: Conexión con un servidor LDAP Por defecto devuelve RootDSE Antes de consultar hay que validar Opción bind con usuario y contraseña Buscar Definir el ámbito de la búsqueda (Base DN) Uso de filtros con sintaxis LDAP (Sintaxis LDAP) Profundidad de la búsqueda (En el ámbito dado) Resultados a devolver (Qué atributos extraer) Implantación de Servicios de Exchange 2000

39 Manejo de LDAP. Búsquedas LDP (III)
Demo búsqueda sencilla Lista de usuarios en una OU dada Obtener su GUID, SID y displayName Base DN: OU=usuariosdemo,DC=zaltormovil,DC=local Filter: (objectClass=user) Options - > Attributes: objectGUID;objectSid;displayName Implantación de Servicios de Exchange 2000

40 Manejo de LDAP. Búsquedas LDP (IV)
Ejemplo de búsqueda por SID Obtener los datos del usuario a través de su SID Base DN: <SID=S > Filter: (objectClass=user) Options - > Attributes: objectGUID;objectSid;displayName Implantación de Servicios de Exchange 2000

41 Manejo de LDAP. Búsquedas LDP (V)
Ejemplo de búsqueda por GUID Obtener los datos del usuario a través de su GUID Base DN: <GUID=5d2ba257-6c50-4a8d-80f1-6fd4ff49407d> Filter: (objectClass=user) Options - > Attributes: objectGUID;objectSid;displayName Implantación de Servicios de Exchange 2000

42 Manejo de LDAP. Búsquedas LDP (VI)
Ejemplo de búsqueda compleja. Lista de todos los atributos que se replican al catálogo global Base DN: cn=schema,cn=configuration,dc=zaltormovil,dc=local Filter: (&(objectCategory=attributeSchema)(isMemberOfPartialAttributeSet=TRUE)) Scope: Subtree Options - > Attributes: lDAPDisplayName Implantación de Servicios de Exchange 2000

43 Manejo de LDAP. Búsquedas LDP (VII)
Ejemplo de búsqueda de usuarios eliminados. Ventana de seguridad muestra usuario en forma de: Account Unknown(S ) Base DN: <SID=S > Filter: objectClass=* Scope: Base Options -> Attributes: objectGUID;objectSid Options -> Search type -> Extended Options -> TimeOut -> 120 Options -> Controls -> Return Deleted Objects Implantación de Servicios de Exchange 2000

44 Agenda Conceptos El interior del Directorio Activo
Manejo de LDAP. Búsquedas Scripts Extensión de la consola de administración MMC Nuevas Utilidades Windows 2003 Herramientas de diagnóstico y monitorización Implantación de Servicios de Exchange 2000

45 Scripts Windows pone a disposición del sistema una librería que permite, entre otras cosas, acceder al Directorio Activo mediante código ADSI (Active Directory Services Interface) La programación se realiza en lenguajes de Script VBScript JScript Implantación de Servicios de Exchange 2000

46 Scripts Demo Script Ej de uso de scripts para administración de AD. Creación de 100 usuarios (VBScript) Set objRootDSE = GetObject("LDAP://rootDSE") Set objContainer = GetObject("LDAP://ou=milusuarios," & _ objRootDSE.Get("defaultNamingContext")) For i = 1 To 100 Set objLeaf = objContainer.Create("User", "cn=UserNo" & i) objLeaf.Put "sAMAccountName", "UserNo" & i objLeaf.SetInfo Next WScript.Echo "100 Usuarios creados." Implantación de Servicios de Exchange 2000

47 Scripts Technet Script Center
Colección de scripts que sirven como base para realizar tareas de administración muy elaboradas Cientos de ejemplos agrupados por áreas en TechNet Script Center Implantación de Servicios de Exchange 2000

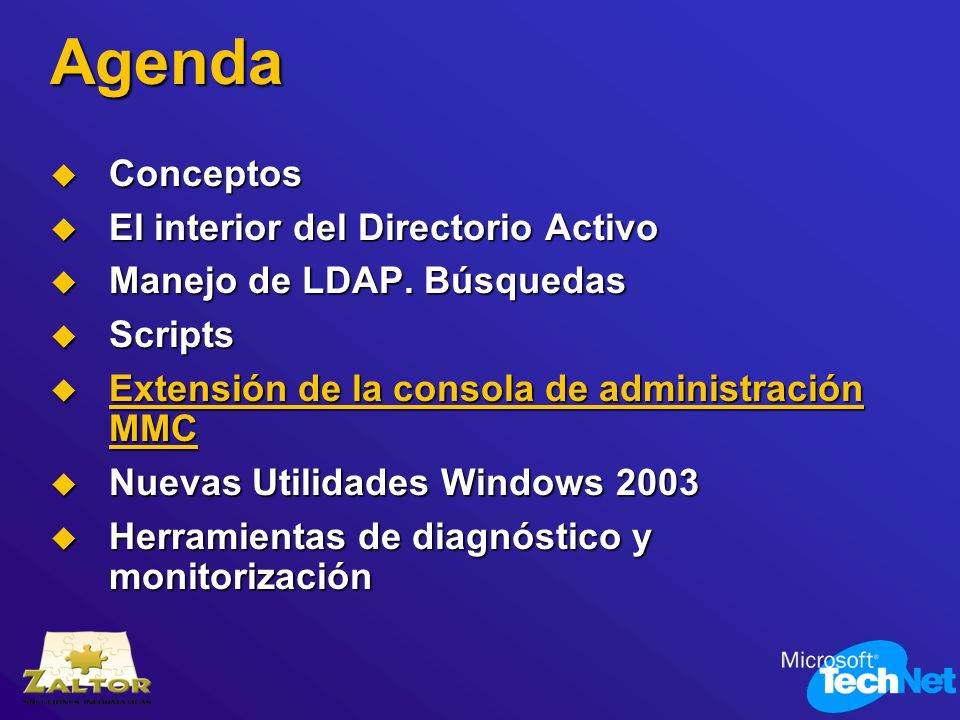

48 Agenda Conceptos El interior del Directorio Activo
Manejo de LDAP. Búsquedas Scripts Extensión de la consola de administración MMC Nuevas Utilidades Windows 2003 Herramientas de diagnóstico y monitorización Implantación de Servicios de Exchange 2000

49 Extensión de la consola MMC
El entorno de administración MMC es extensible Permite añadir nuevas funcionalidades Por ejemplo MS Exchange añade nuevas páginas de propiedades a las propiedades de un usuario Implantación de Servicios de Exchange 2000

50 Extensión de la consola MMC Display Specifiers
En el esquema de DA existen objetos de tipo displaySpecifiers En el apartado de configuración Determinan la ‘localización’ o los idiomas en los que se mostrarán ciertos elementos de la consola de administración 409 - inglés Implantación de Servicios de Exchange 2000

51 Extensión de la consola MMC Specifier: user-Display (I)
Permite extender las propiedades de un usuario Dependiendo de los valores de sus atributos mostrará unas cosas u otras Atributo adminContextMenu Permite añadir una nueva opción de menú al menú contextual de un usuario Implantación de Servicios de Exchange 2000

52 Extensión de la consola MMC Specifier: user-Display (II)
Ej. Nuevo menú Menú sencillo de ejemplo. Simplemente obtiene la información del objeto (path) y extrae su RDN De esta forma se puede llamar a cualquier ejecutable que acepte parámetros por la línea de comandos Más información en: Implantación de Servicios de Exchange 2000

53 Extensión de la consola MMC Specifier: user-Display (III)
Ej. Nuevo menú Menú que obtiene el listado de grupos a los que pertenece un determinado usuario de manera recursiva. Se modifica la propiedad adminMenu Obtiene grupos dentro de grupos Script: getUserGroups.hta Implantación de Servicios de Exchange 2000

54 Extensión de la consola MMC Specifier: computer-Display
Ej. Nuevo menú Menú que obtiene la lista de software instalado en el equipo vía WMI Se modifica la propiedad adminMenu Script: getSoftInstalado.hta Implantación de Servicios de Exchange 2000

55 Agenda Conceptos El interior del Directorio Activo
Manejo de LDAP. Búsquedas Scripts Extensión de la consola de administración MMC Nuevas Utilidades Windows 2003 Herramientas de diagnóstico y monitorización Implantación de Servicios de Exchange 2000

56 Nuevas Utilidades Windows 2003 Group Policy Management SnapIn
MMC que permite gestionar las políticas de manera mucho más sencilla Interface muy intuitivo válido para todo el forest Dispone de informes de aplicación de GPO Permite aplicar GPOs por filtros de WMI (no sólo por usuarios o grupos) Implantación de Servicios de Exchange 2000

57 Nuevas Utilidades Windows 2003 ADAM
ADAM: Active Directory Application Mode Versión de Directorio Activo independiente de la infraestructura de la red Permite disponer de un Directorio Activo aislado y controlado útil para aplicaciones independientes No interfiere con AD de la red Sincronizable con AD de la red mediante Microsoft Identity Integration Server Implantación de Servicios de Exchange 2000

58 Nuevas Utilidades Windows 2003 Descarga de las utilidades
Estas utilidades y más se pueden descargar en: Implantación de Servicios de Exchange 2000

59 Agenda Conceptos El interior del Directorio Activo
Manejo de LDAP. Búsquedas Scripts Extensión de la consola de administración MMC Nuevas Utilidades Windows 2003 Herramientas de diagnóstico y monitorización Implantación de Servicios de Exchange 2000

60 Herramientas de diagnóstico y monitorización
Netdiag.exe Realiza diversas comprobaciones de la red. Útil para trazar problemas de conectividad, DNS, LDAP, etc.

61 Herramientas de diagnóstico y monitorización
Dcdiag.exe Realiza diversas comprobaciones de diagnóstico del servidor como Controlador de Dominio

62 Herramientas de diagnóstico y monitorización
Dsastat.exe Permite determinar si la estructura de DA de N servidores es igual (para verificar que se ha realizado la replicación correctamente)

63 Herramientas de diagnóstico y monitorización
ReplMon.exe Replication Monitor. Mustra gráficamente el estado de la replicación entre servidores

64 Herramientas de diagnóstico y monitorización
Repadmin.exe Utilidad muy extensa que permite trabajar con cómo está establecida la configuración de replicación

65 Referencias Web de Technet en España Zaltor Soluciones Informáticas
Zaltor Soluciones Informáticas Implantación de Servicios de Exchange 2000

66 Implantación de Servicios de Exchange 2000
